2017.75 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie239O dezaktywacji systemu informuje
komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Strefy wykrywania Strefy wykrywania zaczynają się przy tylnym zderzaku i rozciągają się na
odległość ok. trzech metrów do tyłu i
na boki. Wysokość strefy wykrywania wynosi od ok. pół metra do
dwóch metrów powyżej podłoża.
System zostaje wyłączony, gdy
pojazd holuje przyczepę lub gdy
zostaje zamocowany bagażnik
rowerowy.
Układ ostrzegania o przeszkodzie w
martwej strefie nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
takie jak barierki, słupy, krawężniki,
ściany czy belki. Pojazdy
zaparkowane lub nadjeżdżające z
naprzeciwka również nie są
wykrywane.Ograniczenia systemu
Fałszywe alarmy mogą mieć miejscesporadycznie w normalnych
warunkach i z większą
częstotliwością przy pogodzie
deszczowej.
System może nie działać prawidłowo,
gdy:
● Lód, śnieg, błoto, naklejki, magnesy, metalowe płytki oraz
wszelkie inne przedmioty
zakrywają czujniki.
● Jazda odbywa się podczas gwałtownych burz.
● Pojazd uległ wypadkowi lub otoczenie czujnika jest
uszkodzone lub naprawione
nieprawidłowo.
● Występują skrajnie duże zmiany temperatur.
● Pojazd holuje przyczepę
W razie usterki lub ze względu na wystąpienie przejściowych
czynników uniemożliwiających
działanie systemu lampki w
lusterkach stale się świecą i zostaje
wyświetlony komunikat nawyświetlaczu informacyjnym
kierowcy. Należy skorzystać z
pomocy warsztatu.
Ostrzeżenie o zmianie pasa ruchu
Dodatkowo, obok systemu
ostrzegania o przeszkodzie w
martwej strefie 3 237 system
ostrzegania o zmianie pasa ruchu
rozpoznaje gwałtownie zbliżające się
pojazdy z tyłu na sąsiednich pasach
ruchu.
Jeśli pojazd jest wyposażony w
funkcję ostrzegania o zmianie pasa
ruchu, obejmuje ona zawsze układ
ostrzegania o przeszkodzie w
martwej strefie.
Po wykryciu gwałtownie zbliżających
się z tyłu pojazdów system wyświetla ostrzeżenie w każdym lusterku
zewnętrznym.
W tylnym zderzaku znajdują się
radarowe czujniki odległości.

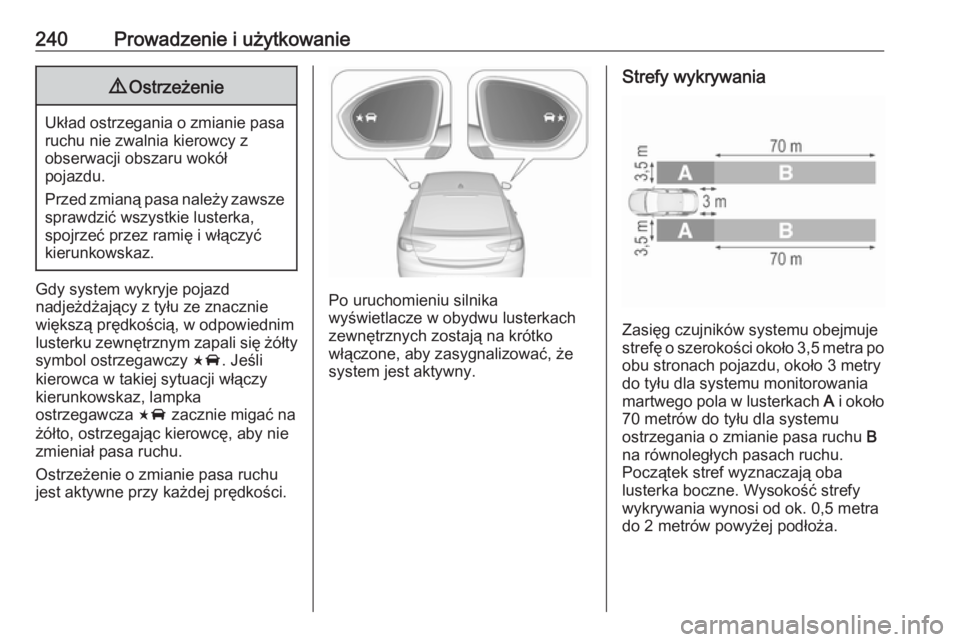

240Prowadzenie i użytkowanie9Ostrzeżenie
Układ ostrzegania o zmianie pasa
ruchu nie zwalnia kierowcy z
obserwacji obszaru wokół
pojazdu.
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Gdy system wykryje pojazd
nadjeżdżający z tyłu ze znacznie
większą prędkością, w odpowiednim lusterku zewnętrznym zapali się żółty symbol ostrzegawczy F. Jeśli
kierowca w takiej sytuacji włączy
kierunkowskaz, lampka
ostrzegawcza F zacznie migać na
żółto, ostrzegając kierowcę, aby nie zmieniał pasa ruchu.
Ostrzeżenie o zmianie pasa ruchu
jest aktywne przy każdej prędkości.Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o szerokości około 3,5 metra po
obu stronach pojazdu, około 3 metry
do tyłu dla systemu monitorowania
martwego pola w lusterkach A i około
70 metrów do tyłu dla systemu
ostrzegania o zmianie pasa ruchu B
na równoległych pasach ruchu.
Początek stref wyznaczają oba
lusterka boczne. Wysokość strefy
wykrywania wynosi od ok. 0,5 metra
do 2 metrów powyżej podłoża.

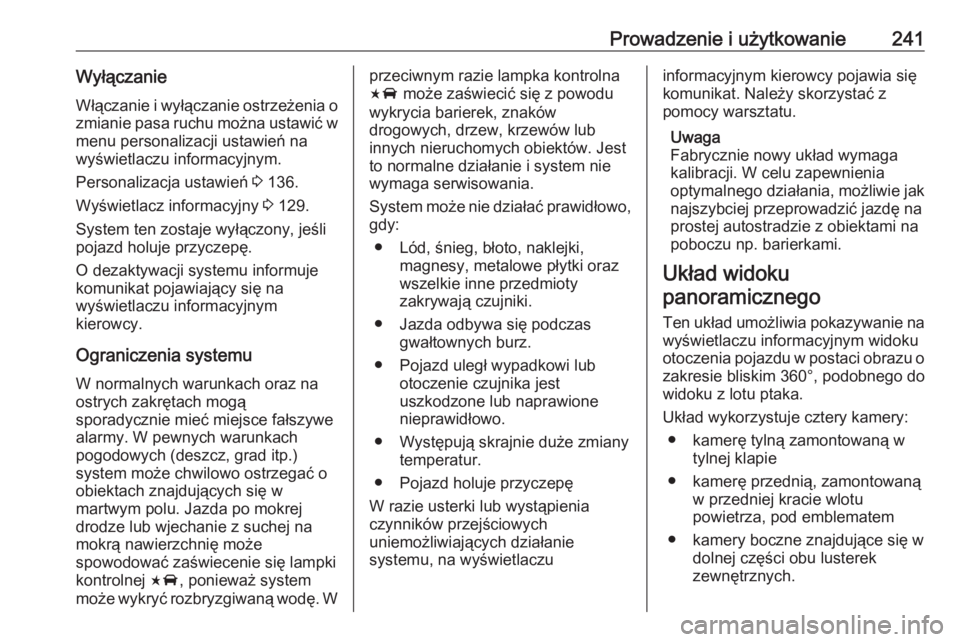

Prowadzenie i użytkowanie241Wyłączanie
Włączanie i wyłączanie ostrzeżenia o zmianie pasa ruchu można ustawić w
menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Personalizacja ustawień 3 136.
Wyświetlacz informacyjny 3 129.
System ten zostaje wyłączony, jeśli
pojazd holuje przyczepę.
O dezaktywacji systemu informuje
komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Ograniczenia systemu
W normalnych warunkach oraz na ostrych zakrętach mogą
sporadycznie mieć miejsce fałszywe
alarmy. W pewnych warunkach
pogodowych (deszcz, grad itp.)
system może chwilowo ostrzegać o
obiektach znajdujących się w
martwym polu. Jazda po mokrej
drodze lub wjechanie z suchej na
mokrą nawierzchnię może
spowodować zaświecenie się lampki
kontrolnej F, ponieważ system
może wykryć rozbryzgiwaną wodę. Wprzeciwnym razie lampka kontrolna
F może zaświecić się z powodu
wykrycia barierek, znaków
drogowych, drzew, krzewów lub
innych nieruchomych obiektów. Jest
to normalne działanie i system nie
wymaga serwisowania.
System może nie działać prawidłowo,
gdy:
● Lód, śnieg, błoto, naklejki, magnesy, metalowe płytki oraz
wszelkie inne przedmioty
zakrywają czujniki.
● Jazda odbywa się podczas gwałtownych burz.
● Pojazd uległ wypadkowi lub otoczenie czujnika jest
uszkodzone lub naprawione
nieprawidłowo.
● Występują skrajnie duże zmiany temperatur.
● Pojazd holuje przyczepę
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczuinformacyjnym kierowcy pojawia się
komunikat. Należy skorzystać z
pomocy warsztatu.
Uwaga
Fabrycznie nowy układ wymaga kalibracji. W celu zapewnienia
optymalnego działania, możliwie jak
najszybciej przeprowadzić jazdę na
prostej autostradzie z obiektami na
poboczu np. barierkami.
Układ widoku
panoramicznego
Ten układ umożliwia pokazywanie na wyświetlaczu informacyjnym widoku
otoczenia pojazdu w postaci obrazu o
zakresie bliskim 360°, podobnego do
widoku z lotu ptaka.
Układ wykorzystuje cztery kamery: ● kamerę tylną zamontowaną w tylnej klapie
● kamerę przednią, zamontowaną w przedniej kracie wlotu
powietrza, pod emblematem
● kamery boczne znajdujące się w dolnej części obu lusterek
zewnętrznych.

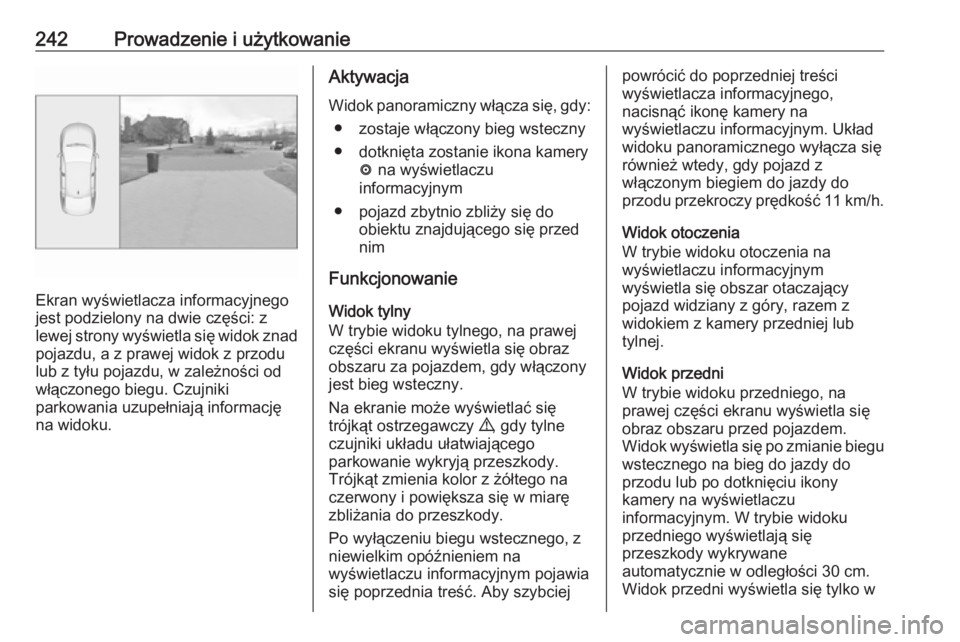

242Prowadzenie i użytkowanie
Ekran wyświetlacza informacyjnego
jest podzielony na dwie części: z
lewej strony wyświetla się widok znad
pojazdu, a z prawej widok z przodu
lub z tyłu pojazdu, w zależności od
włączonego biegu. Czujniki
parkowania uzupełniają informację
na widoku.
Aktywacja
Widok panoramiczny włącza się, gdy: ● zostaje włączony bieg wsteczny
● dotknięta zostanie ikona kamery ë na wyświetlaczu
informacyjnym
● pojazd zbytnio zbliży się do obiektu znajdującego się przednim
Funkcjonowanie
Widok tylny
W trybie widoku tylnego, na prawej części ekranu wyświetla się obraz
obszaru za pojazdem, gdy włączony
jest bieg wsteczny.
Na ekranie może wyświetlać się
trójkąt ostrzegawczy 9, gdy tylne
czujniki układu ułatwiającego
parkowanie wykryją przeszkody.
Trójkąt zmienia kolor z żółtego na
czerwony i powiększa się w miarę
zbliżania do przeszkody.
Po wyłączeniu biegu wstecznego, z
niewielkim opóźnieniem na
wyświetlaczu informacyjnym pojawia
się poprzednia treść. Aby szybciejpowrócić do poprzedniej treści
wyświetlacza informacyjnego,
nacisnąć ikonę kamery na
wyświetlaczu informacyjnym. Układ
widoku panoramicznego wyłącza się
również wtedy, gdy pojazd z
włączonym biegiem do jazdy do
przodu przekroczy prędkość 11 km/h.
Widok otoczenia
W trybie widoku otoczenia na
wyświetlaczu informacyjnym
wyświetla się obszar otaczający
pojazd widziany z góry, razem z
widokiem z kamery przedniej lub
tylnej.
Widok przedni
W trybie widoku przedniego, na
prawej części ekranu wyświetla się
obraz obszaru przed pojazdem.
Widok wyświetla się po zmianie biegu
wstecznego na bieg do jazdy do
przodu lub po dotknięciu ikony
kamery na wyświetlaczu
informacyjnym. W trybie widoku
przedniego wyświetlają się
przeszkody wykrywane
automatycznie w odległości 30 cm.
Widok przedni wyświetla się tylko w

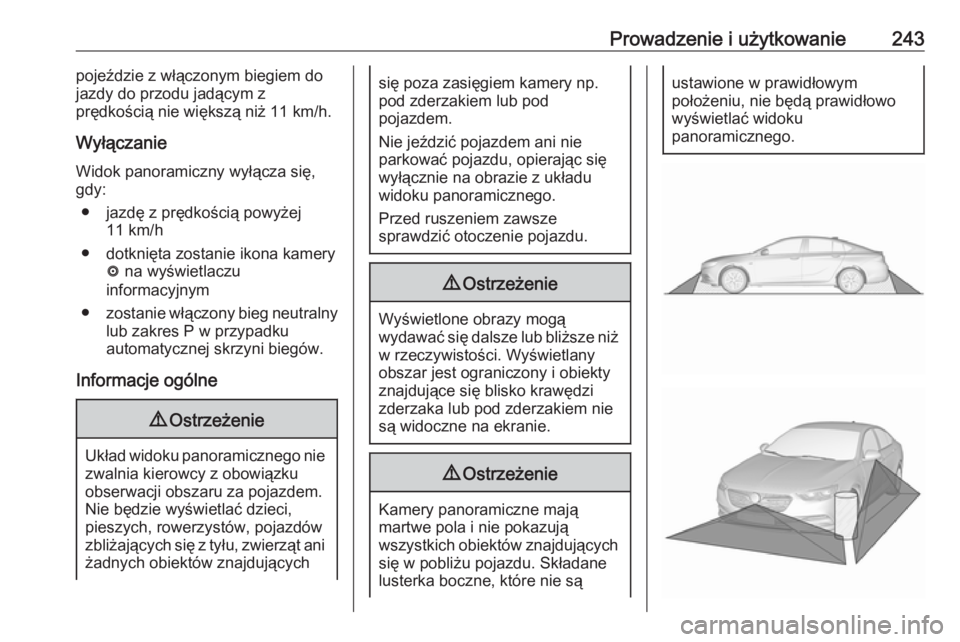

Prowadzenie i użytkowanie243pojeździe z włączonym biegiem do
jazdy do przodu jadącym z
prędkością nie większą niż 11 km/h.
Wyłączanie
Widok panoramiczny wyłącza się,
gdy:
● jazdę z prędkością powyżej 11 km/h
● dotknięta zostanie ikona kamery ë na wyświetlaczu
informacyjnym
● zostanie włączony bieg neutralny
lub zakres P w przypadku
automatycznej skrzyni biegów.
Informacje ogólne9 Ostrzeżenie
Układ widoku panoramicznego nie
zwalnia kierowcy z obowiązku
obserwacji obszaru za pojazdem.
Nie będzie wyświetlać dzieci,
pieszych, rowerzystów, pojazdów
zbliżających się z tyłu, zwierząt ani żadnych obiektów znajdujących
się poza zasięgiem kamery np.
pod zderzakiem lub pod
pojazdem.
Nie jeździć pojazdem ani nie
parkować pojazdu, opierając się
wyłącznie na obrazie z układu
widoku panoramicznego.
Przed ruszeniem zawsze
sprawdzić otoczenie pojazdu.9 Ostrzeżenie
Wyświetlone obrazy mogą
wydawać się dalsze lub bliższe niż w rzeczywistości. Wyświetlany
obszar jest ograniczony i obiekty
znajdujące się blisko krawędzi
zderzaka lub pod zderzakiem nie
są widoczne na ekranie.
9 Ostrzeżenie
Kamery panoramiczne mają
martwe pola i nie pokazują
wszystkich obiektów znajdujących się w pobliżu pojazdu. Składane
lusterka boczne, które nie są
ustawione w prawidłowym
położeniu, nie będą prawidłowo
wyświetlać widoku
panoramicznego.

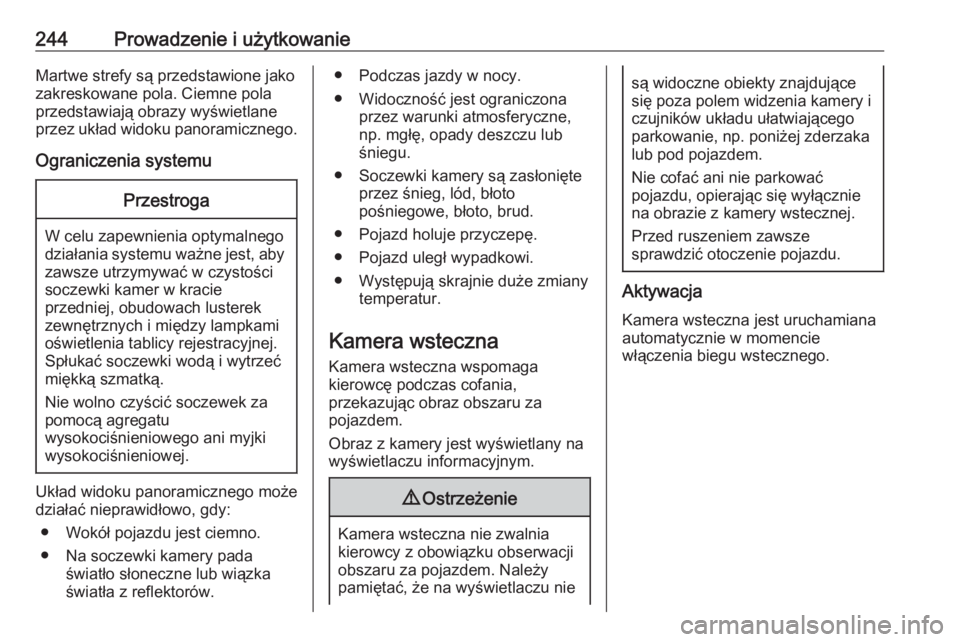

244Prowadzenie i użytkowanieMartwe strefy są przedstawione jakozakreskowane pola. Ciemne pola
przedstawiają obrazy wyświetlane
przez układ widoku panoramicznego.
Ograniczenia systemuPrzestroga
W celu zapewnienia optymalnego
działania systemu ważne jest, aby
zawsze utrzymywać w czystości
soczewki kamer w kracie
przedniej, obudowach lusterek
zewnętrznych i między lampkami
oświetlenia tablicy rejestracyjnej.
Spłukać soczewki wodą i wytrzeć
miękką szmatką.
Nie wolno czyścić soczewek za
pomocą agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Układ widoku panoramicznego może
działać nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Soczewki kamery są zasłonięte przez śnieg, lód, błoto
pośniegowe, błoto, brud.
● Pojazd holuje przyczepę.
● Pojazd uległ wypadkowi.
● Występują skrajnie duże zmiany temperatur.
Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na wyświetlaczu informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników układu ułatwiającego
parkowanie, np. poniżej zderzaka
lub pod pojazdem.
Nie cofać ani nie parkować
pojazdu, opierając się wyłącznie
na obrazie z kamery wstecznej.
Przed ruszeniem zawsze
sprawdzić otoczenie pojazdu.
Aktywacja
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.

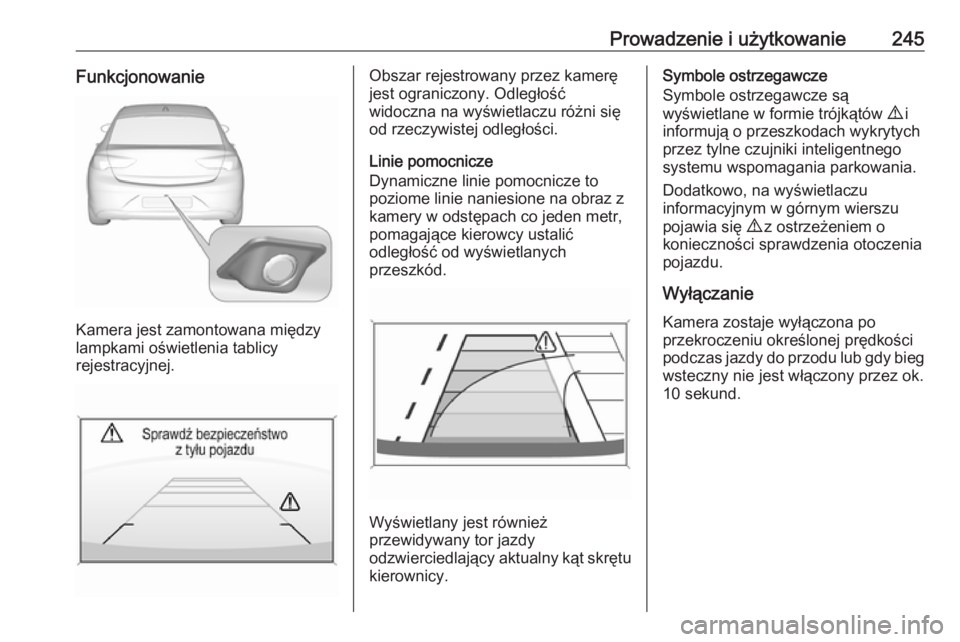

Prowadzenie i użytkowanie245Funkcjonowanie
Kamera jest zamontowana między
lampkami oświetlenia tablicy
rejestracyjnej.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co jeden metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.
Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Dodatkowo, na wyświetlaczu
informacyjnym w górnym wierszu
pojawia się 9 z ostrzeżeniem o
konieczności sprawdzenia otoczenia
pojazdu.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg wsteczny nie jest włączony przez ok.
10 sekund.

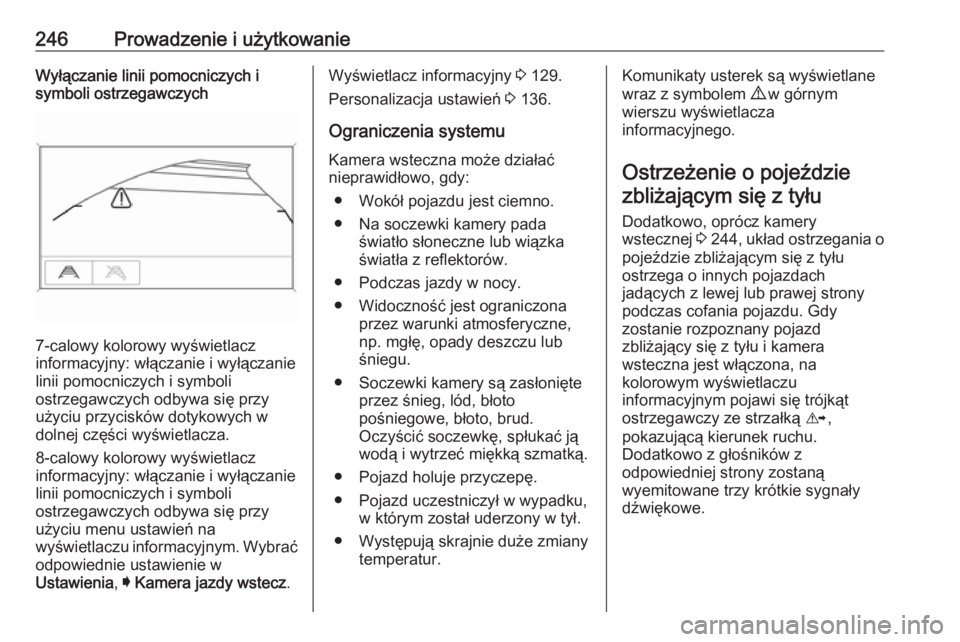

246Prowadzenie i użytkowanieWyłączanie linii pomocniczych i
symboli ostrzegawczych
7-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu przycisków dotykowych w
dolnej części wyświetlacza.
8-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu menu ustawień na
wyświetlaczu informacyjnym. Wybrać
odpowiednie ustawienie w
Ustawienia , I Kamera jazdy wstecz .
Wyświetlacz informacyjny 3 129.
Personalizacja ustawień 3 136.
Ograniczenia systemu Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Soczewki kamery są zasłonięte przez śnieg, lód, błoto
pośniegowe, błoto, brud.
Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Pojazd holuje przyczepę.
● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Ostrzeżenie o pojeździezbliżającym się z tyłu
Dodatkowo, oprócz kamery
wstecznej 3 244 , układ ostrzegania o
pojeździe zbliżającym się z tyłu
ostrzega o innych pojazdach
jadących z lewej lub prawej strony
podczas cofania pojazdu. Gdy
zostanie rozpoznany pojazd
zbliżający się z tyłu i kamera
wsteczna jest włączona, na
kolorowym wyświetlaczu
informacyjnym pojawi się trójkąt
ostrzegawczy ze strzałką K,
pokazującą kierunek ruchu.
Dodatkowo z głośników z
odpowiedniej strony zostaną
wyemitowane trzy krótkie sygnały
dźwiękowe.
