2017.75 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

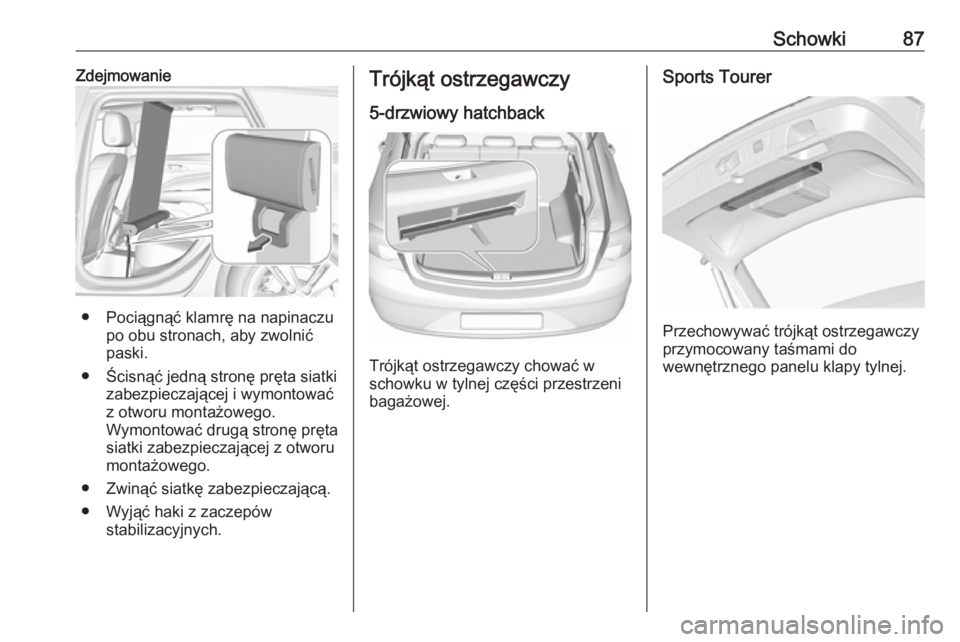

Schowki87Zdejmowanie
● Pociągnąć klamrę na napinaczupo obu stronach, aby zwolnić
paski.
● Ścisnąć jedną stronę pręta siatki zabezpieczającej i wymontować
z otworu montażowego.
Wymontować drugą stronę pręta siatki zabezpieczającej z otworu
montażowego.
● Zwinąć siatkę zabezpieczającą.
● Wyjąć haki z zaczepów stabilizacyjnych.
Trójkąt ostrzegawczy
5-drzwiowy hatchback
Trójkąt ostrzegawczy chować w
schowku w tylnej części przestrzeni
bagażowej.
Sports Tourer
Przechowywać trójkąt ostrzegawczy
przymocowany taśmami do
wewnętrznego panelu klapy tylnej.

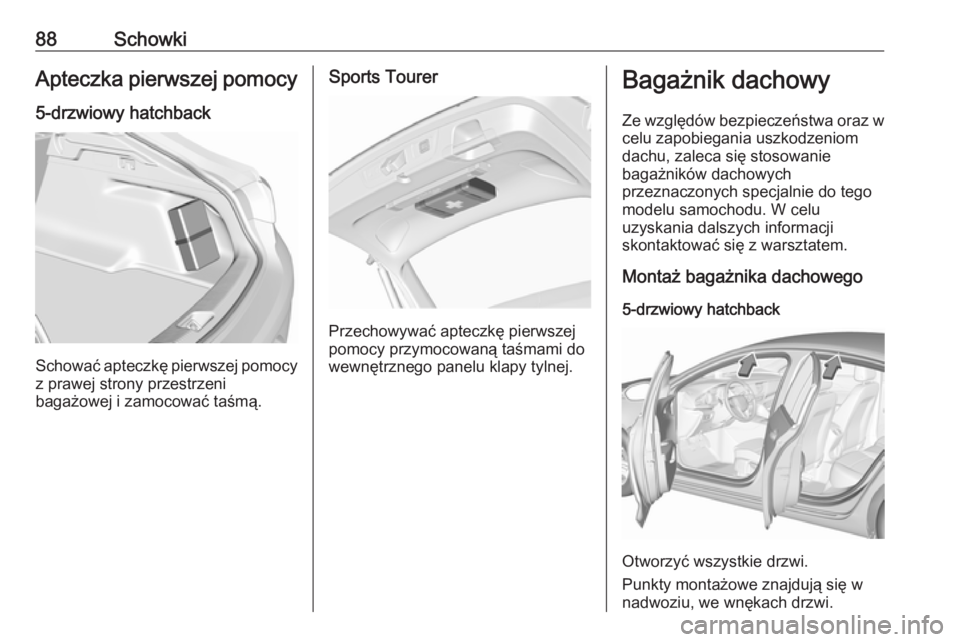

88SchowkiApteczka pierwszej pomocy5-drzwiowy hatchback
Schować apteczkę pierwszej pomocy
z prawej strony przestrzeni
bagażowej i zamocować taśmą.
Sports Tourer
Przechowywać apteczkę pierwszej
pomocy przymocowaną taśmami do
wewnętrznego panelu klapy tylnej.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Montaż bagażnika dachowego
5-drzwiowy hatchback
Otworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.

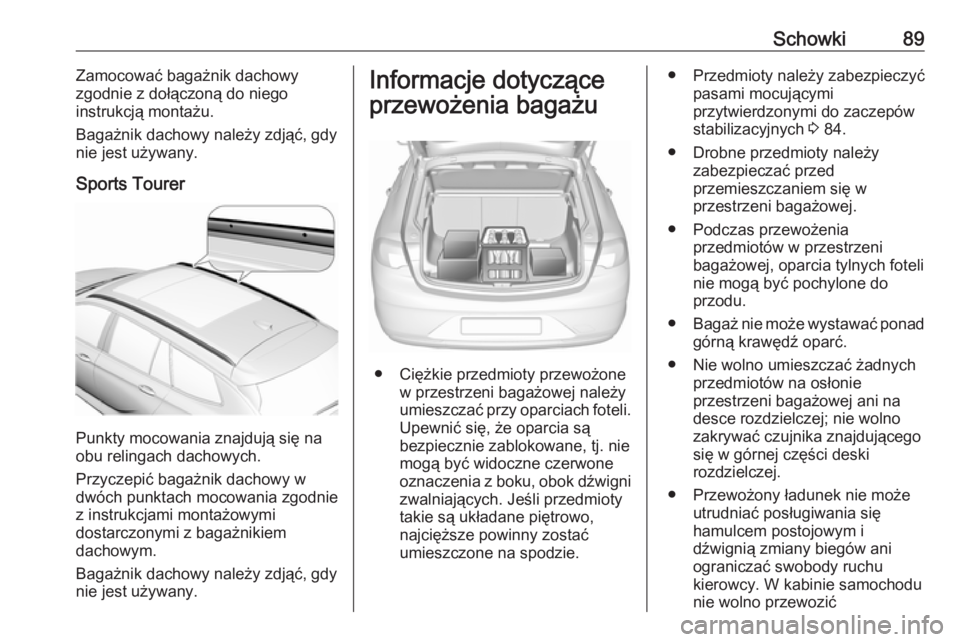

Schowki89Zamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Bagażnik dachowy należy zdjąć, gdy nie jest używany.
Sports Tourer
Punkty mocowania znajdują się na
obu relingach dachowych.
Przyczepić bagażnik dachowy w dwóch punktach mocowania zgodnie
z instrukcjami montażowymi
dostarczonymi z bagażnikiem
dachowym.
Bagażnik dachowy należy zdjąć, gdy nie jest używany.
Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia z boku, obok dźwigni zwalniających. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 84.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do
przodu.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić

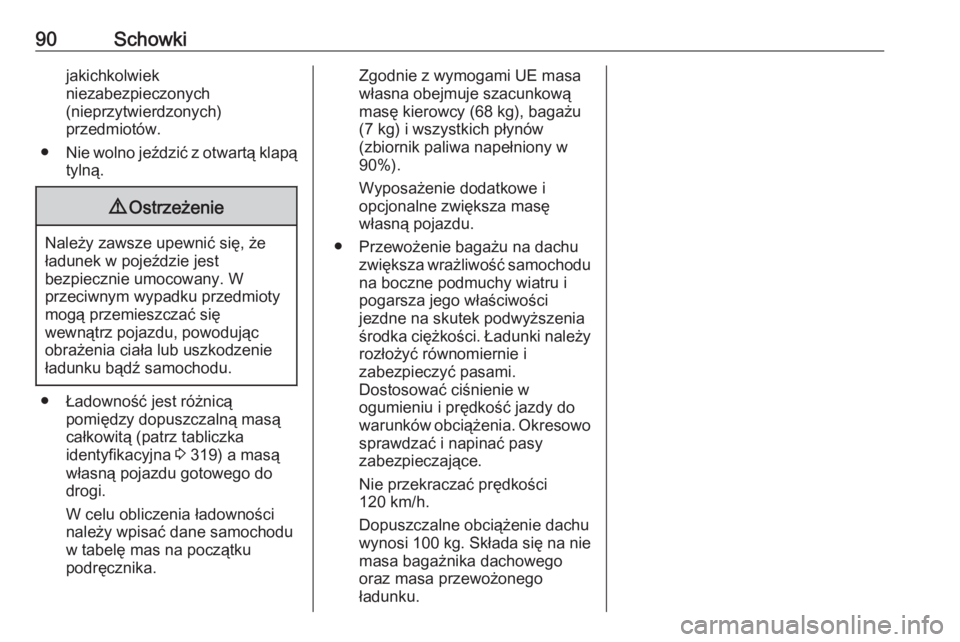

90Schowkijakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewnić się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 319) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu
w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 100 kg . Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

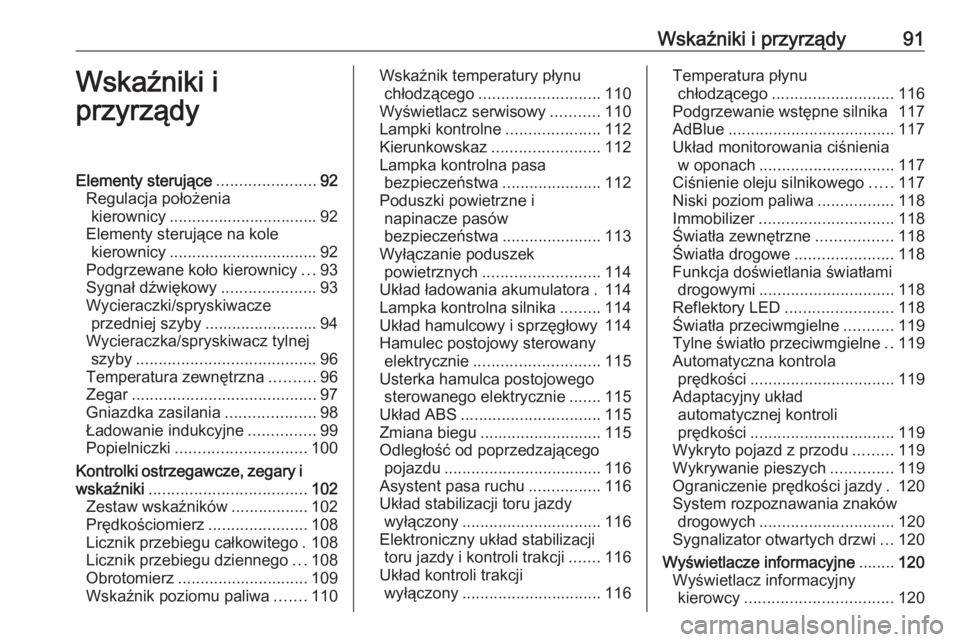

Wskaźniki i przyrządy91Wskaźniki i
przyrządyElementy sterujące ......................92
Regulacja położenia kierownicy ................................. 92
Elementy sterujące na kole kierownicy ................................. 92
Podgrzewane koło kierownicy ...93
Sygnał dźwiękowy .....................93
Wycieraczki/spryskiwacze przedniej szyby ......................... 94
Wycieraczka/spryskiwacz tylnej szyby ........................................ 96
Temperatura zewnętrzna ..........96
Zegar ......................................... 97
Gniazdka zasilania ....................98
Ładowanie indukcyjne ...............99
Popielniczki ............................. 100
Kontrolki ostrzegawcze, zegary i wskaźniki ................................... 102
Zestaw wskaźników .................102
Prędkościomierz ......................108
Licznik przebiegu całkowitego . 108
Licznik przebiegu dziennego ...108
Obrotomierz ............................. 109
Wskaźnik poziomu paliwa .......110Wskaźnik temperatury płynu
chłodzącego ........................... 110
Wyświetlacz serwisowy ...........110
Lampki kontrolne .....................112
Kierunkowskaz ........................ 112
Lampka kontrolna pasa bezpieczeństwa ......................112
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................113
Wyłączanie poduszek powietrznych .......................... 114
Układ ładowania akumulatora . 114
Lampka kontrolna silnika .........114
Układ hamulcowy i sprzęgłowy 114
Hamulec postojowy sterowany elektrycznie ............................ 115
Usterka hamulca postojowego sterowanego elektrycznie .......115
Układ ABS ............................... 115
Zmiana biegu ........................... 115
Odległość od poprzedzającego pojazdu ................................... 116
Asystent pasa ruchu ................116
Układ stabilizacji toru jazdy wyłączony ............................... 116
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......116
Układ kontroli trakcji wyłączony ............................... 116Temperatura płynu
chłodzącego ........................... 116
Podgrzewanie wstępne silnika 117
AdBlue ..................................... 117
Układ monitorowania ciśnienia w oponach .............................. 117
Ciśnienie oleju silnikowego .....117
Niski poziom paliwa .................118
Immobilizer .............................. 118
Światła zewnętrzne .................118
Światła drogowe ......................118
Funkcja doświetlania światłami drogowymi .............................. 118
Reflektory LED ........................ 118
Światła przeciwmgielne ...........119
Tylne światło przeciwmgielne ..119
Automatyczna kontrola prędkości ................................ 119
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 119
Wykryto pojazd z przodu .........119
Wykrywanie pieszych ..............119
Ograniczenie prędkości jazdy . 120
System rozpoznawania znaków drogowych .............................. 120
Sygnalizator otwartych drzwi ...120
Wyświetlacze informacyjne ........120
Wyświetlacz informacyjny kierowcy ................................. 120

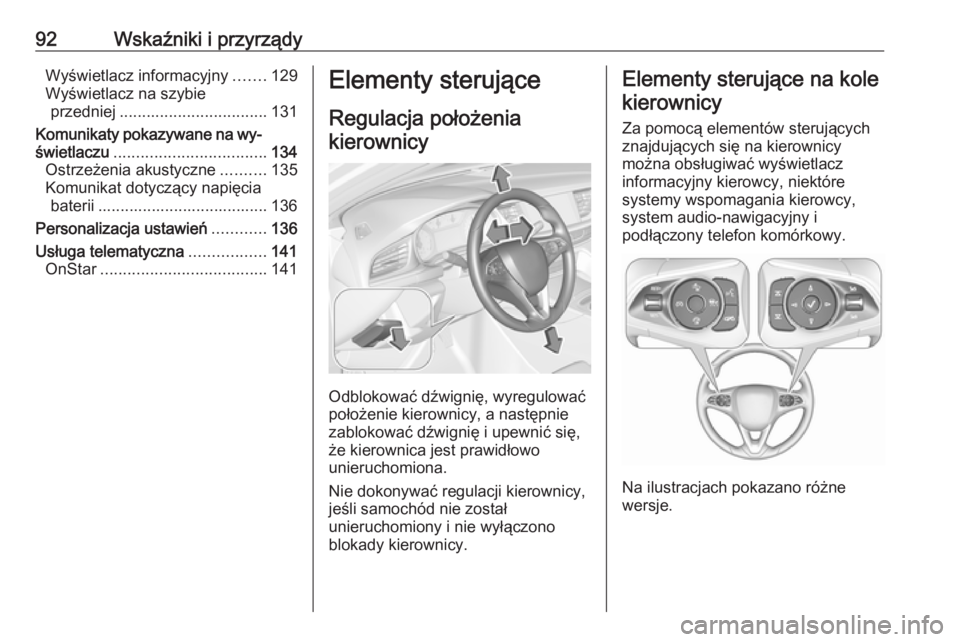

92Wskaźniki i przyrządyWyświetlacz informacyjny.......129
Wyświetlacz na szybie przedniej ................................. 131
Komunikaty pokazywane na wy‐
świetlaczu .................................. 134
Ostrzeżenia akustyczne ..........135
Komunikat dotyczący napięcia baterii ...................................... 136
Personalizacja ustawień ............136
Usługa telematyczna .................141
OnStar ..................................... 141Elementy sterujące
Regulacja położeniakierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterującychznajdujących się na kierownicy
można obsługiwać wyświetlacz
informacyjny kierowcy, niektóre
systemy wspomagania kierowcy, system audio-nawigacyjny i
podłączony telefon komórkowy.
Na ilustracjach pokazano różne
wersje.

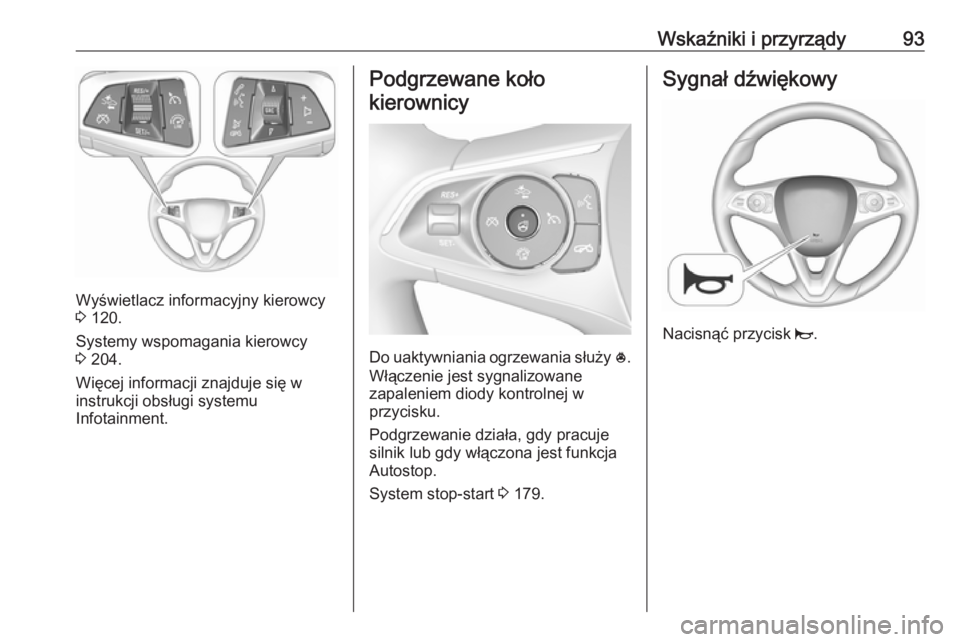

Wskaźniki i przyrządy93
Wyświetlacz informacyjny kierowcy
3 120.
Systemy wspomagania kierowcy
3 204.
Więcej informacji znajduje się w
instrukcji obsługi systemu
Infotainment.
Podgrzewane koło
kierownicy
Do uaktywniania ogrzewania służy *.
Włączenie jest sygnalizowane
zapaleniem diody kontrolnej w
przycisku.
Podgrzewanie działa, gdy pracuje
silnik lub gdy włączona jest funkcja
Autostop.
System stop-start 3 179.
Sygnał dźwiękowy
Nacisnąć przycisk j.

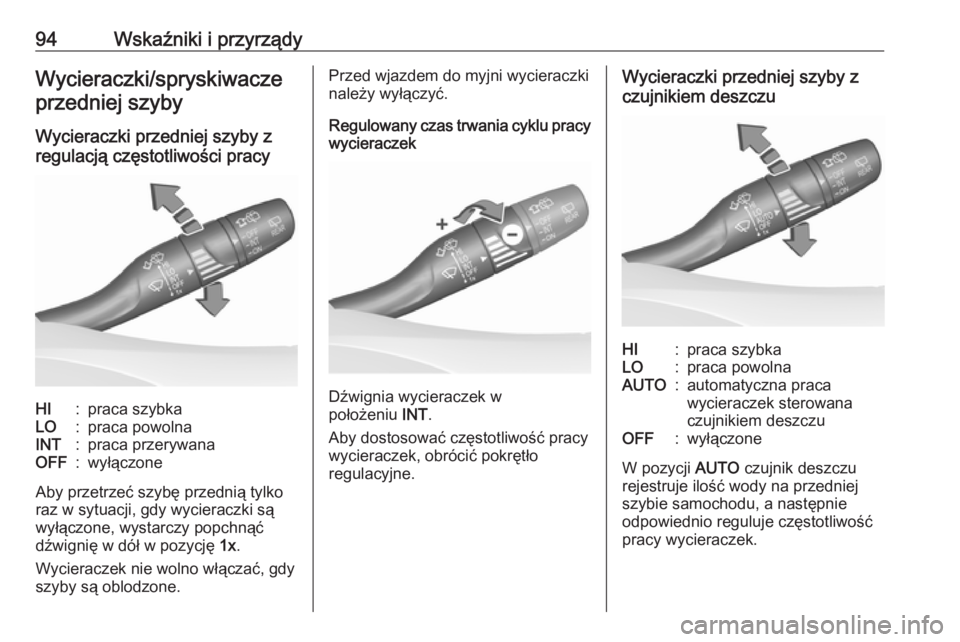

94Wskaźniki i przyrządyWycieraczki/spryskiwaczeprzedniej szyby
Wycieraczki przedniej szyby z
regulacją częstotliwości pracyHI:praca szybkaLO:praca powolnaINT:praca przerywanaOFF:wyłączone
Aby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Regulowany czas trwania cyklu pracy
wycieraczek
Dźwignia wycieraczek w
położeniu INT.
Aby dostosować częstotliwość pracy wycieraczek, obrócić pokrętło
regulacyjne.
Wycieraczki przedniej szyby z
czujnikiem deszczuHI:praca szybkaLO:praca powolnaAUTO:automatyczna praca wycieraczek sterowana
czujnikiem deszczuOFF:wyłączone
W pozycji AUTO czujnik deszczu
rejestruje ilość wody na przedniej
szybie samochodu, a następnie
odpowiednio reguluje częstotliwość
pracy wycieraczek.
