RESERVOIR A CARBURANT
7-2
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

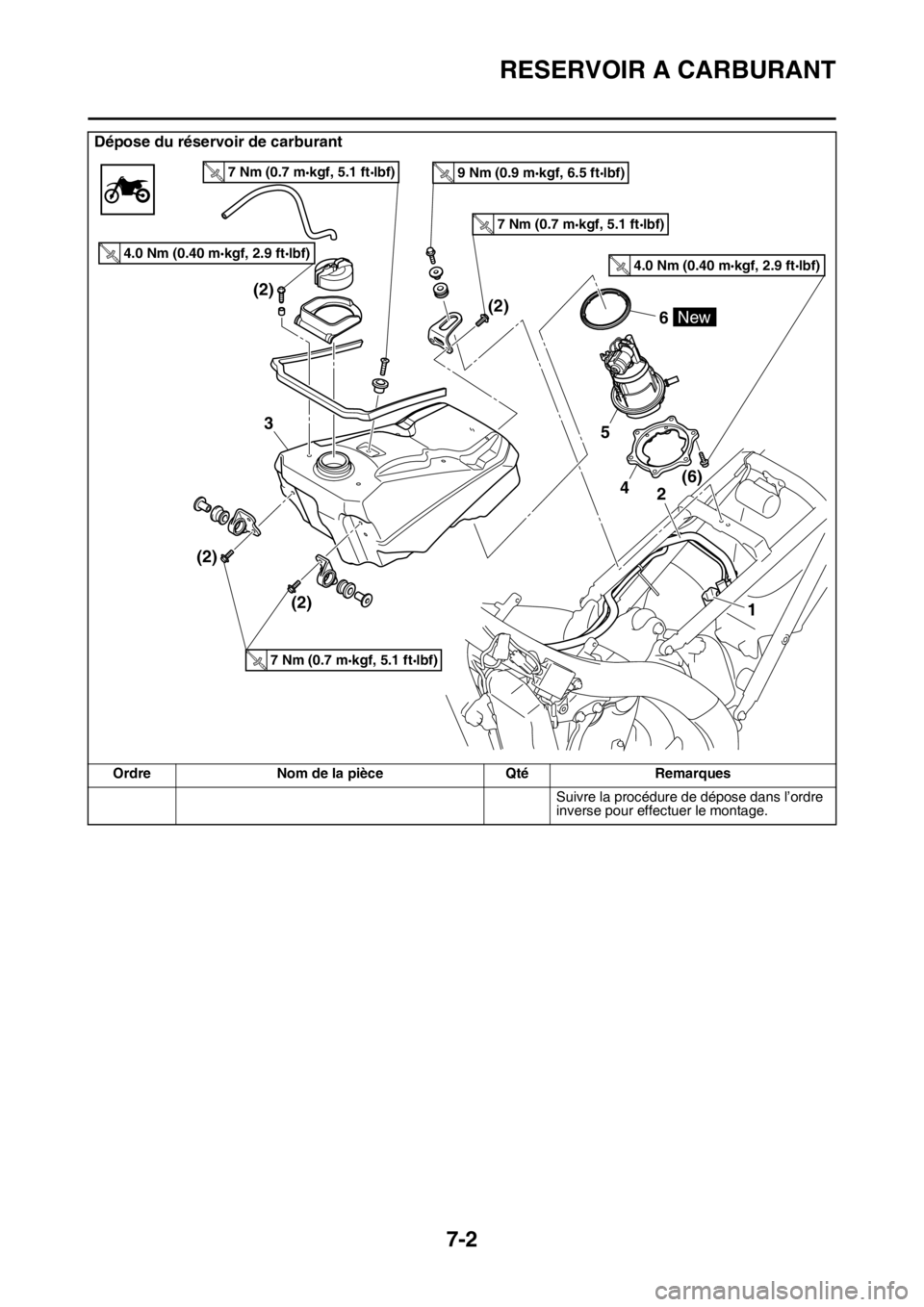

Dépose du réservoir de carburant
Ordre Nom de la pièce Qté Remarques
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
7 Nm (0.7 m kgf, 5.1 ft lbf)9 Nm (0.9 m kgf, 6.5 ft lbf)
4.0 Nm (0.40 m kgf, 2.9 ft lbf)4.0 Nm (0.40 m kgf, 2.9 ft lbf)
7 Nm (0.7 m kgf, 5.1 ft lbf)
7 Nm (0.7 m kgf, 5.1 ft lbf)

RESERVOIR A CARBURANT
7-3

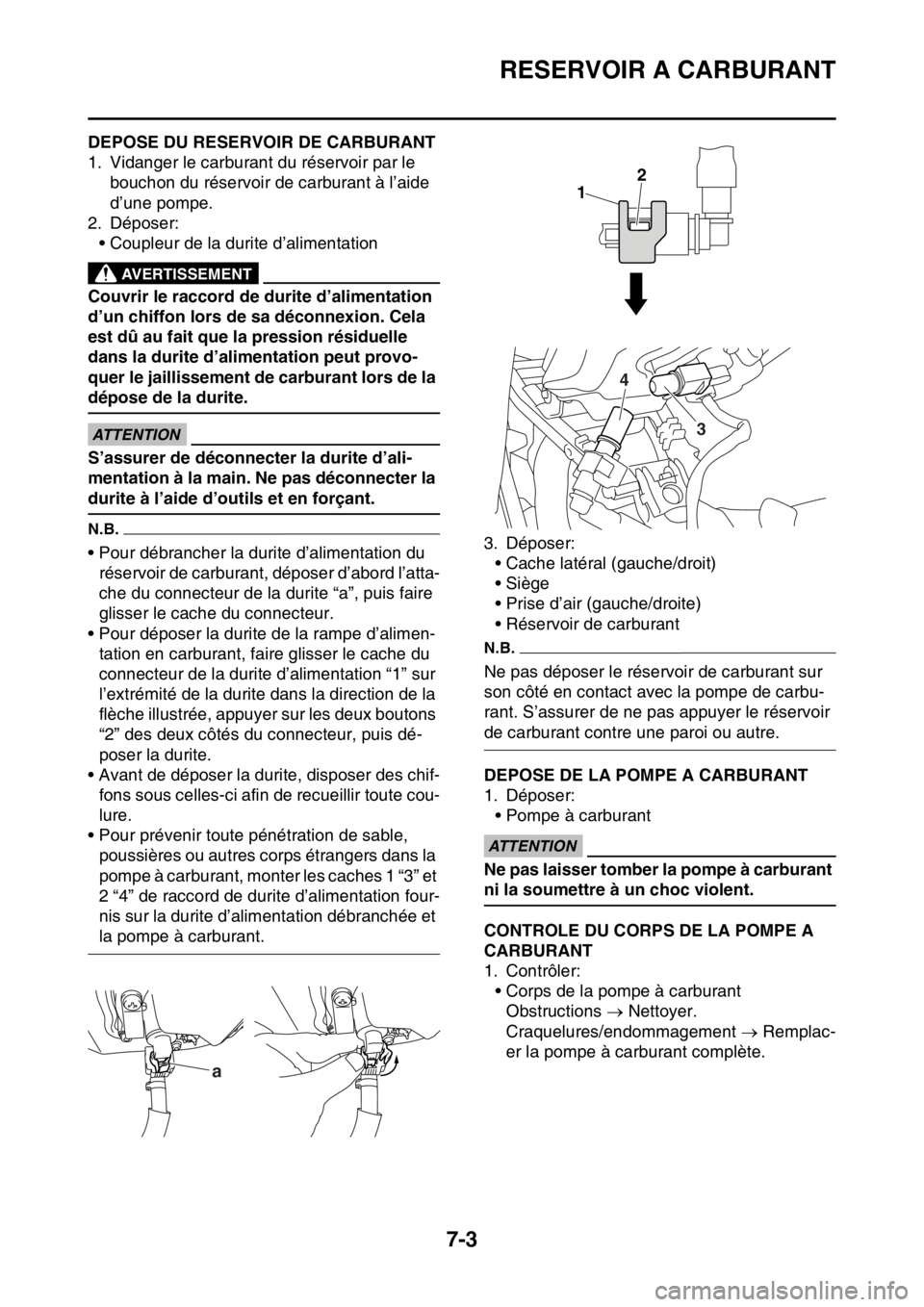

FASB111305DEPOSE DU RESERVOIR DE CARBURANT
1. Vidanger le carburant du réservoir par le
bouchon du réservoir de carburant à l’aide
d’une pompe.
2. Déposer:
• Coupleur de la durite d’alimentation
EWA
AVERTISSEMENT
Couvrir le raccord de durite d’alimentation
d’un chiffon lors de sa déconnexion. Cela
est dû au fait que la pression résiduelle
dans la durite d’alimentation peut provo-
quer le jaillissement de carburant lors de la
dépose de la durite.
ECA
ATTENTION
S’assurer de déconnecter la durite d’ali-
mentation à la main. Ne pas déconnecter la
durite à l’aide d’outils et en forçant.
N.B.
• Pour débrancher la durite d’alimentation du
réservoir de carburant, déposer d’abord l’atta-
che du connecteur de la durite “a”, puis faire
glisser le cache du connecteur.
• Pour déposer la durite de la rampe d’alimen-
tation en carburant, faire glisser le cache du
connecteur de la durite d’alimentation “1” sur
l’extrémité de la durite dans la direction de la
flèche illustrée, appuyer sur les deux boutons
“2” des deux côtés du connecteur, puis dé-
poser la durite.
• Avant de déposer la durite, disposer des chif-
fons sous celles-ci afin de recueillir toute cou-
lure.
• Pour prévenir toute pénétration de sable,
poussières ou autres corps étrangers dans la
pompe à carburant, monter les caches 1 “3” et
2 “4” de raccord de durite d’alimentation four-
nis sur la durite d’alimentation débranchée et
la pompe à carburant.3. Déposer:
• Cache latéral (gauche/droit)
•Siège
• Prise d’air (gauche/droite)
• Réservoir de carburant
N.B.
Ne pas déposer le réservoir de carburant sur
son côté en contact avec la pompe de carbu-
rant. S’assurer de ne pas appuyer le réservoir
de carburant contre une paroi ou autre.
FASB111306DEPOSE DE LA POMPE A CARBURANT
1. Déposer:
• Pompe à carburant
ECA
ATTENTION
Ne pas laisser tomber la pompe à carburant
ni la soumettre à un choc violent.
FASB111307CONTROLE DU CORPS DE LA POMPE A
CARBURANT
1. Contrôler:
• Corps de la pompe à carburant
Obstructions  Nettoyer.
Craquelures/endommagement  Remplac-
er la pompe à carburant complète.
a
1
2
3 4

RESERVOIR A CARBURANT
7-4

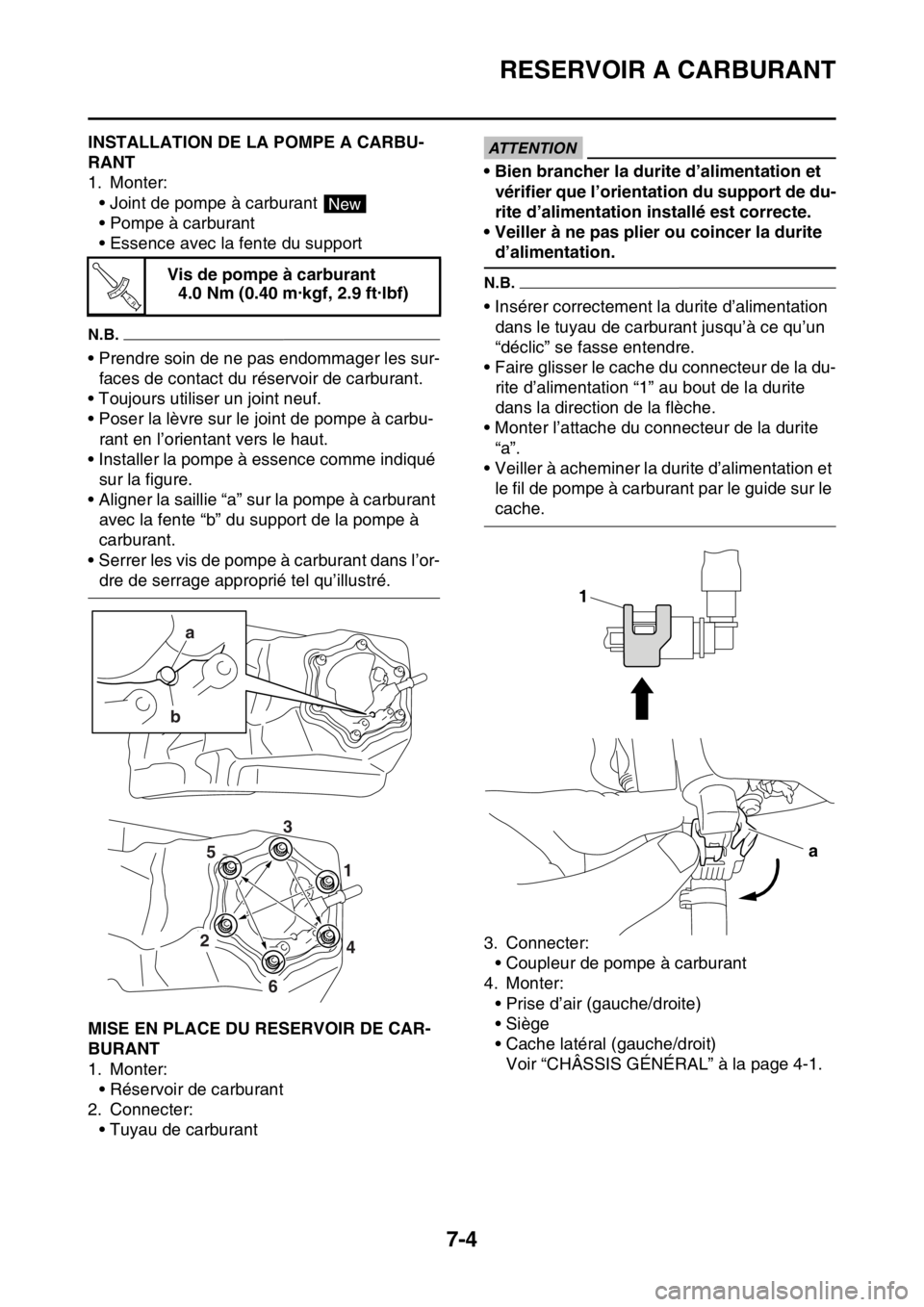

FASB111308INSTALLATION DE LA POMPE A CARBU-
RANT
1. Monter:
• Joint de pompe à carburant
• Pompe à carburant
• Essence avec la fente du support
N.B.
• Prendre soin de ne pas endommager les sur-
faces de contact du réservoir de carburant.
• Toujours utiliser un joint neuf.
• Poser la lèvre sur le joint de pompe à carbu-
rant en l’orientant vers le haut.
• Installer la pompe à essence comme indiqué
sur la figure.
• Aligner la saillie “a” sur la pompe à carburant
avec la fente “b” du support de la pompe à
carburant.
• Serrer les vis de pompe à carburant dans l’or-
dre de serrage approprié tel qu’illustré.
FASB111309MISE EN PLACE DU RESERVOIR DE CAR-
BURANT
1. Monter:
• Réservoir de carburant
2. Connecter:
• Tuyau de carburant
ECA
ATTENTION
• Bien brancher la durite d’alimentation et
vérifier que l’orientation du support de du-
rite d’alimentation installé est correcte.
• Veiller à ne pas plier ou coincer la durite
d’alimentation.
N.B.
• Insérer correctement la durite d’alimentation
dans le tuyau de carburant jusqu’à ce qu’un
“déclic” se fasse entendre.
• Faire glisser le cache du connecteur de la du-
rite d’alimentation “1” au bout de la durite
dans la direction de la flèche.
• Monter l’attache du connecteur de la durite
“a”.
• Veiller à acheminer la durite d’alimentation et
le fil de pompe à carburant par le guide sur le
cache.
3. Connecter:
• Coupleur de pompe à carburant
4. Monter:
• Prise d’air (gauche/droite)
•Siège
• Cache latéral (gauche/droit)
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1. Vis de pompe à carburant
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
New
T R..
a
b
4 1
2
6
53
1
a

RESERVOIR A CARBURANT
7-5

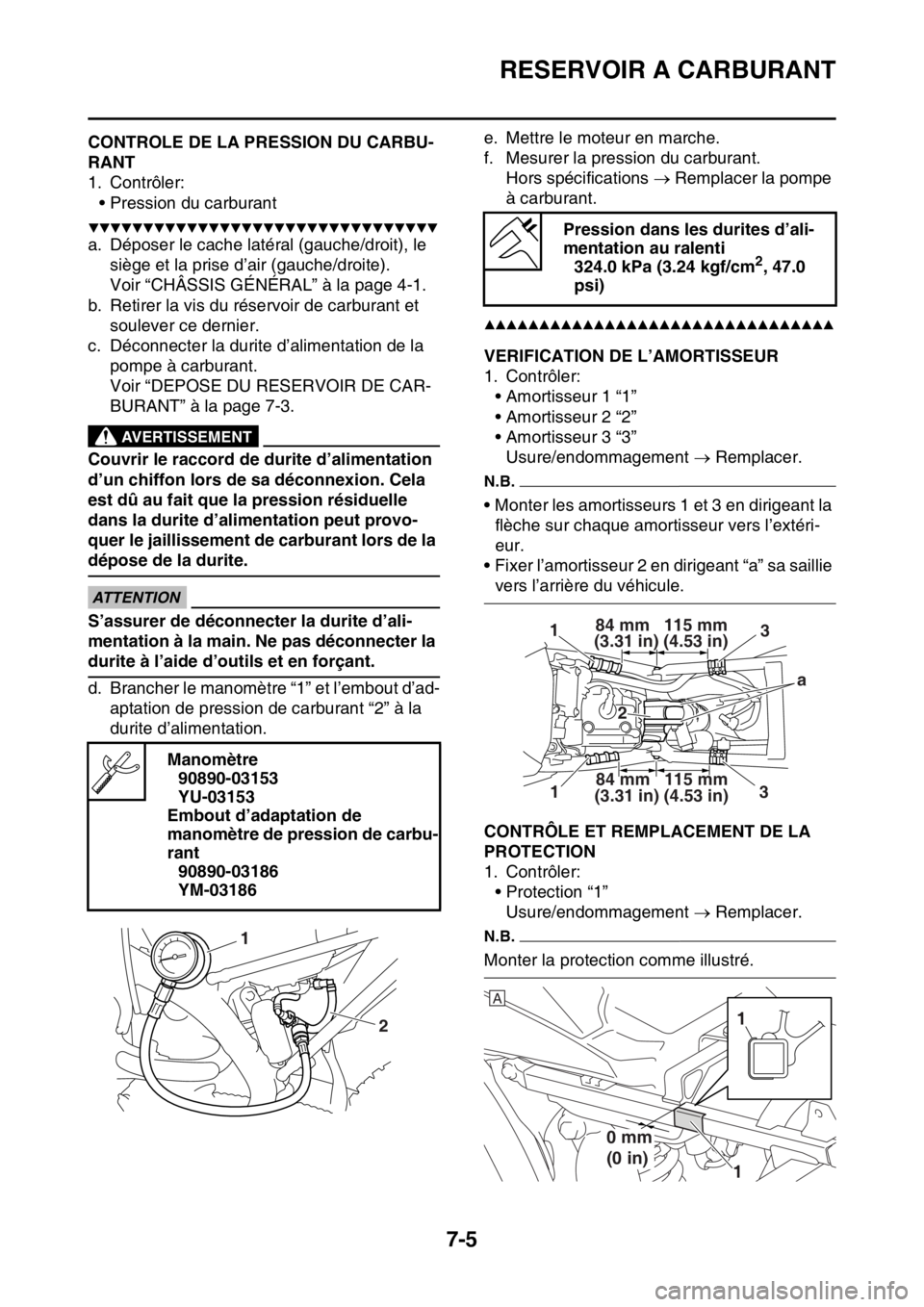

FASB111310CONTROLE DE LA PRESSION DU CARBU-
RANT
1. Contrôler:
• Pression du carburant
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer le cache latéral (gauche/droit), le
siège et la prise d’air (gauche/droite).
Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
b. Retirer la vis du réservoir de carburant et
soulever ce dernier.
c. Déconnecter la durite d’alimentation de la
pompe à carburant.
Voir “DEPOSE DU RESERVOIR DE CAR-
BURANT” à la page 7-3.
EWA
AVERTISSEMENT
Couvrir le raccord de durite d’alimentation
d’un chiffon lors de sa déconnexion. Cela
est dû au fait que la pression résiduelle
dans la durite d’alimentation peut provo-
quer le jaillissement de carburant lors de la
dépose de la durite.
ECA
ATTENTION
S’assurer de déconnecter la durite d’ali-
mentation à la main. Ne pas déconnecter la
durite à l’aide d’outils et en forçant.
d. Brancher le manomètre “1” et l’embout d’ad-
aptation de pression de carburant “2” à la
durite d’alimentation.e. Mettre le moteur en marche.
f. Mesurer la pression du carburant.
Hors spécifications  Remplacer la pompe
à carburant.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FASB111311VERIFICATION DE L’AMORTISSEUR
1. Contrôler:
• Amortisseur 1 “1”
• Amortisseur 2 “2”
• Amortisseur 3 “3”
Usure/endommagement  Remplacer.
N.B.
• Monter les amortisseurs 1 et 3 en dirigeant la
flèche sur chaque amortisseur vers l’extéri-
eur.
• Fixer l’amortisseur 2 en dirigeant “a” sa saillie
vers l’arrière du véhicule.
FASB111312CONTRÔLE ET REMPLACEMENT DE LA
PROTECTION
1. Contrôler:
• Protection “1”
Usure/endommagement  Remplacer.
N.B.
Monter la protection comme illustré. Manomètre
90890-03153
YU-03153
Embout d’adaptation de
manomètre de pression de carbu-
rant
90890-03186
YM-03186
1
2
Pression dans les durites d’ali-
mentation au ralenti
324.0 kPa (3.24 kgf/cm
2, 47.0
psi)
(3.31 in) (4.53 in)
84 mm 115 mm3 1
13a
2
(3.31 in) (4.53 in)84 mm 115 mm
1
1
A
0 mm
(0 in)

RESERVOIR A CARBURANT
7-6

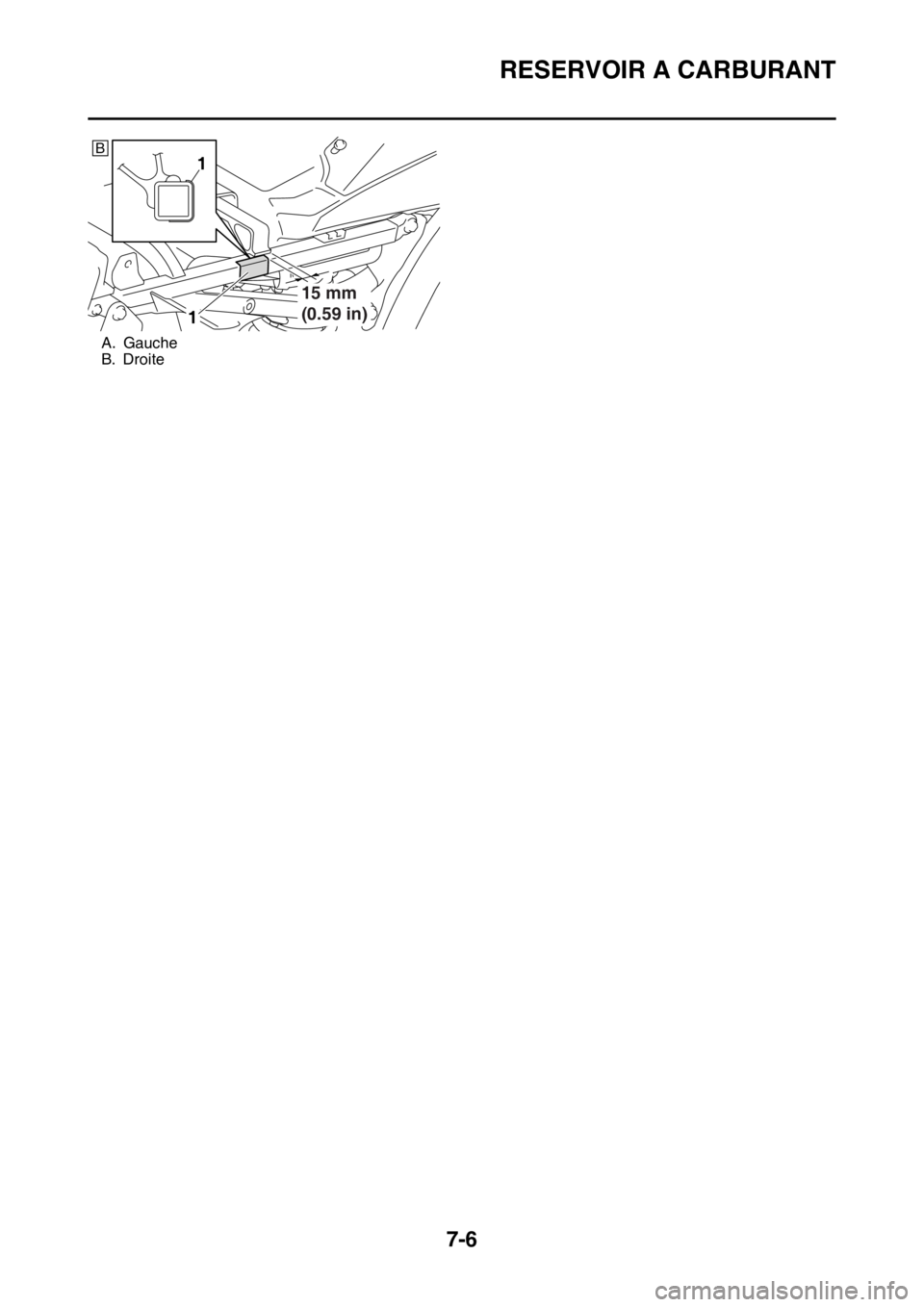

A. Gauche
B. Droite
B
1
1
15 mm
(0.59 in)

BOITIER D’INJECTION
7-7
FASB111313

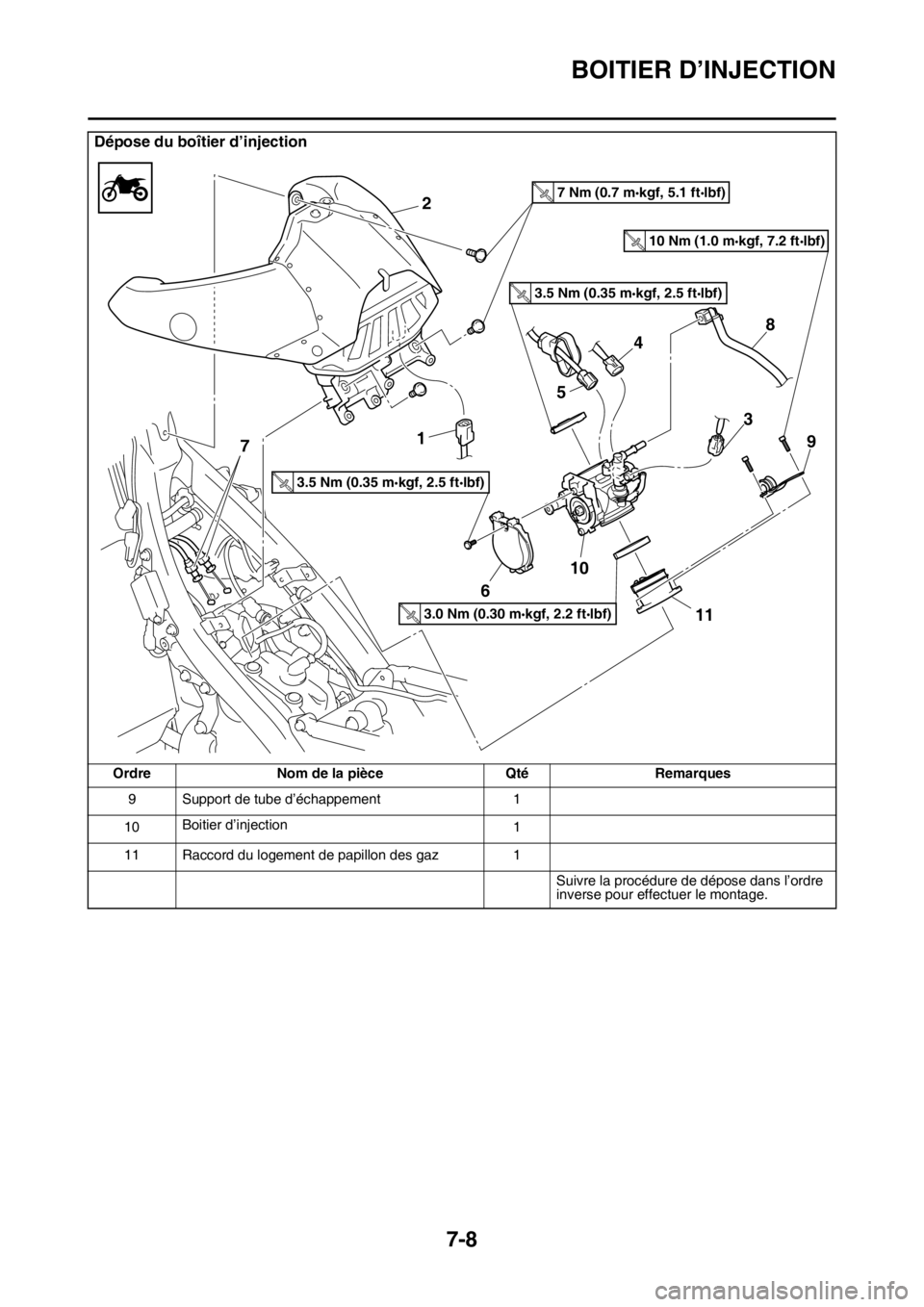

BOITIER D’INJECTION
Dépose du boîtier d’injection
Ordre Nom de la pièce Qté Remarques
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Réservoir de carburantVoir “RESERVOIR A CARBURANT” à la
page 7-1.
ECU Voir “DEPOSE DU MOTEUR” à la page 5-1.
Bobine d’allumage Voir “DEPOSE DU MOTEUR” à la page 5-1.
1 Coupleur de capteur de température d’air admis 1 Déconnecter.
2 Boîtier de filtre à air 1
3 Coupleur d’injecteur de carburant 1 Déconnecter.
4 Coupleur du capteur de pression d’air admis 1 Déconnecter.
5Fiche rapide du capteur de position de papillon
des gaz1 Déconnecter.
6 Couvercle du logement du câble des gaz 1
7 Câble des gaz 2
8 Tuyau de carburant 1
2
1
6
10
11
9
8
3
7
5
4
10 Nm (1.0 m kgf, 7.2 ft lbf)
7 Nm (0.7 m kgf, 5.1 ft lbf)
3.5 Nm (0.35 m kgf, 2.5 ft lbf)
3.0 Nm (0.30 m kgf, 2.2 ft lbf)
3.5 Nm (0.35 m kgf, 2.5 ft lbf)

BOITIER D’INJECTION
7-8
9 Support de tube d’échappement 1
10Boitier d’injection
1
11 Raccord du logement de papillon des gaz 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du boîtier d’injection
Ordre Nom de la pièce Qté Remarques
2
1
6
10
11
9
8
3
7
5
4
10 Nm (1.0 m kgf, 7.2 ft lbf)
7 Nm (0.7 m kgf, 5.1 ft lbf)
3.5 Nm (0.35 m kgf, 2.5 ft lbf)
3.0 Nm (0.30 m kgf, 2.2 ft lbf)
3.5 Nm (0.35 m kgf, 2.5 ft lbf)

BOITIER D’INJECTION
7-9

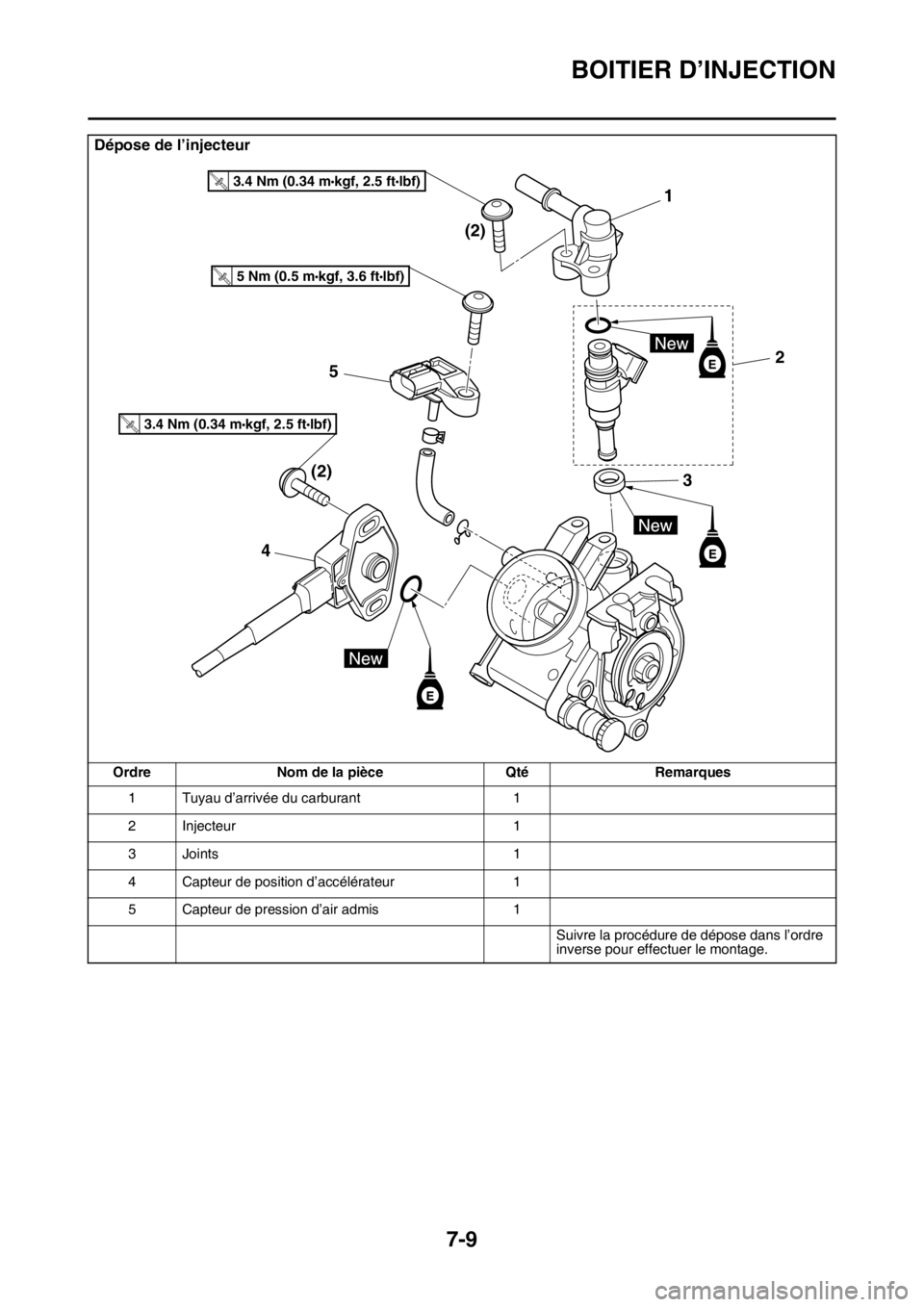

Dépose de l’injecteur
Ordre Nom de la pièce Qté Remarques
1 Tuyau d’arrivée du carburant 1
2 Injecteur 1
3 Joints 1
4 Capteur de position d’accélérateur 1
5 Capteur de pression d’air admis 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
1
2 (2)
(2)5
43
T.R.3.4 Nm (0.34 mlbf) kgf, 2.5 ft
T.R.5 Nm (0.5 mlbf) kgf, 3.6 ft
T.R.3.4 Nm (0.34 mlbf) kgf, 2.5 ft
