IDENTIFICATION
1-5
FASB111010
IDENTIFICATION
Il est important de connaître le numéro de série
de son véhicule pour deux raisons:
1. A la commande de pièces de rechange, ces
numéros permettent au concessionnaire
Yamaha d’identifier clairement la moto.
2. En cas de vol du véhicule, la police
réclamera ce numéro afin de faciliter son
identification.
FASB111011NUMERO D’IDENTIFICATION DU VEHICULE
Le numéro d’identification du véhicule “1” est
estampé sur le côté droit du cadre.
FASB111012NUMERO DE SERIE DU MOTEUR
Le numéro de série du moteur “1” est estampé
sur un bossage situé sur le côté droit du mo-
teur.
1
1

PIECES INCLUSES
1-6
FASB111013

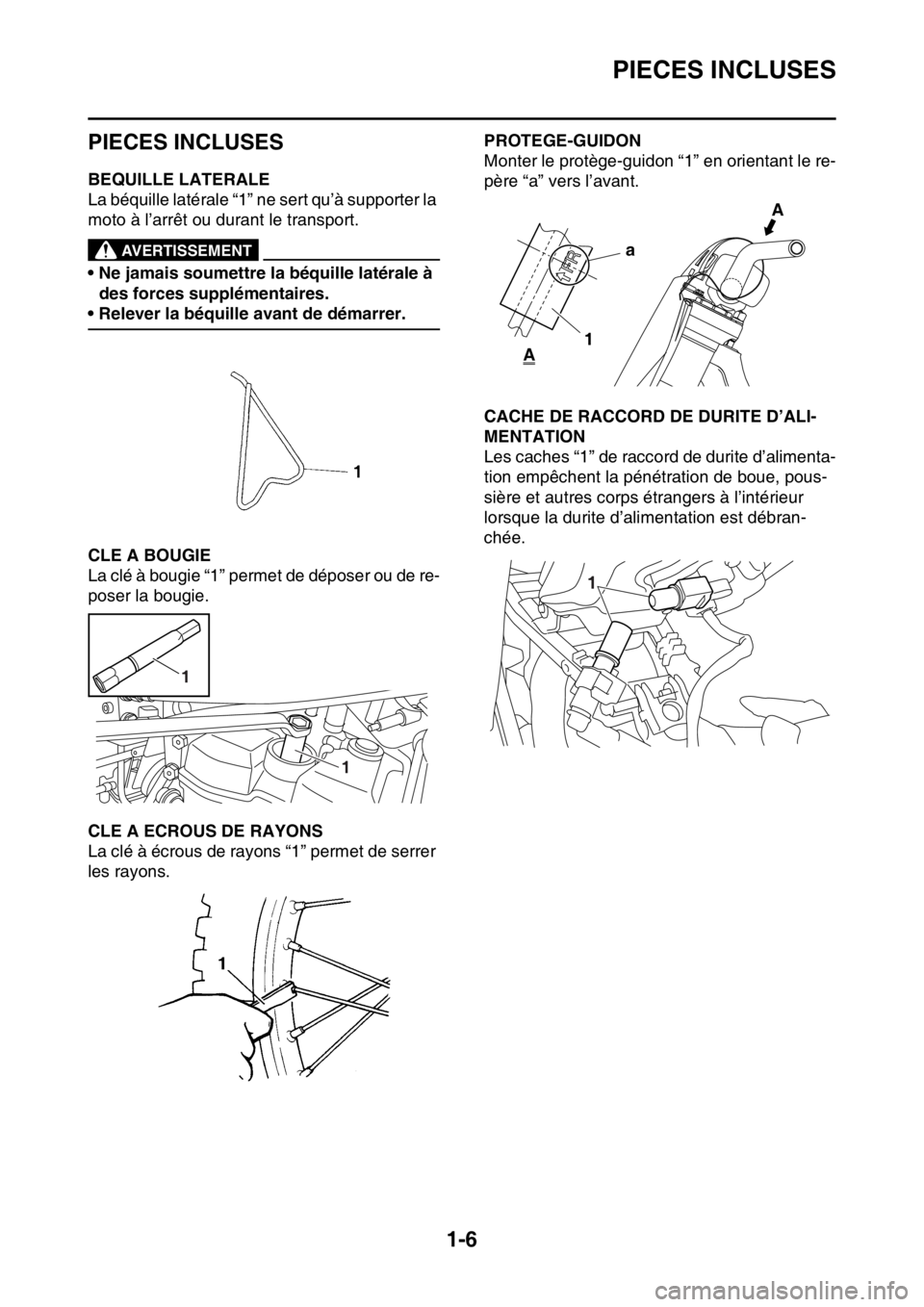

PIECES INCLUSES
FASB111014BEQUILLE LATERALE
La béquille latérale “1” ne sert qu’à supporter la
moto à l’arrêt ou durant le transport.
EWA@
AVERTISSEMENT
• Ne jamais soumettre la béquille latérale à
des forces supplémentaires.
• Relever la béquille avant de démarrer.
FASB111015CLE A BOUGIE
La clé à bougie “1” permet de déposer ou de re-
poser la bougie.
FASB111016CLE A ECROUS DE RAYONS
La clé à écrous de rayons “1” permet de serrer
les rayons.
FASB111017PROTEGE-GUIDON
Monter le protège-guidon “1” en orientant le re-
père “a” vers l’avant.
FASB111018CACHE DE RACCORD DE DURITE D’ALI-
MENTATION
Les caches “1” de raccord de durite d’alimenta-
tion empêchent la pénétration de boue, pous-
sière et autres corps étrangers à l’intérieur
lorsque la durite d’alimentation est débran-
chée.
1
1
a
1A
A
1

PIECES INCLUSES
1-7

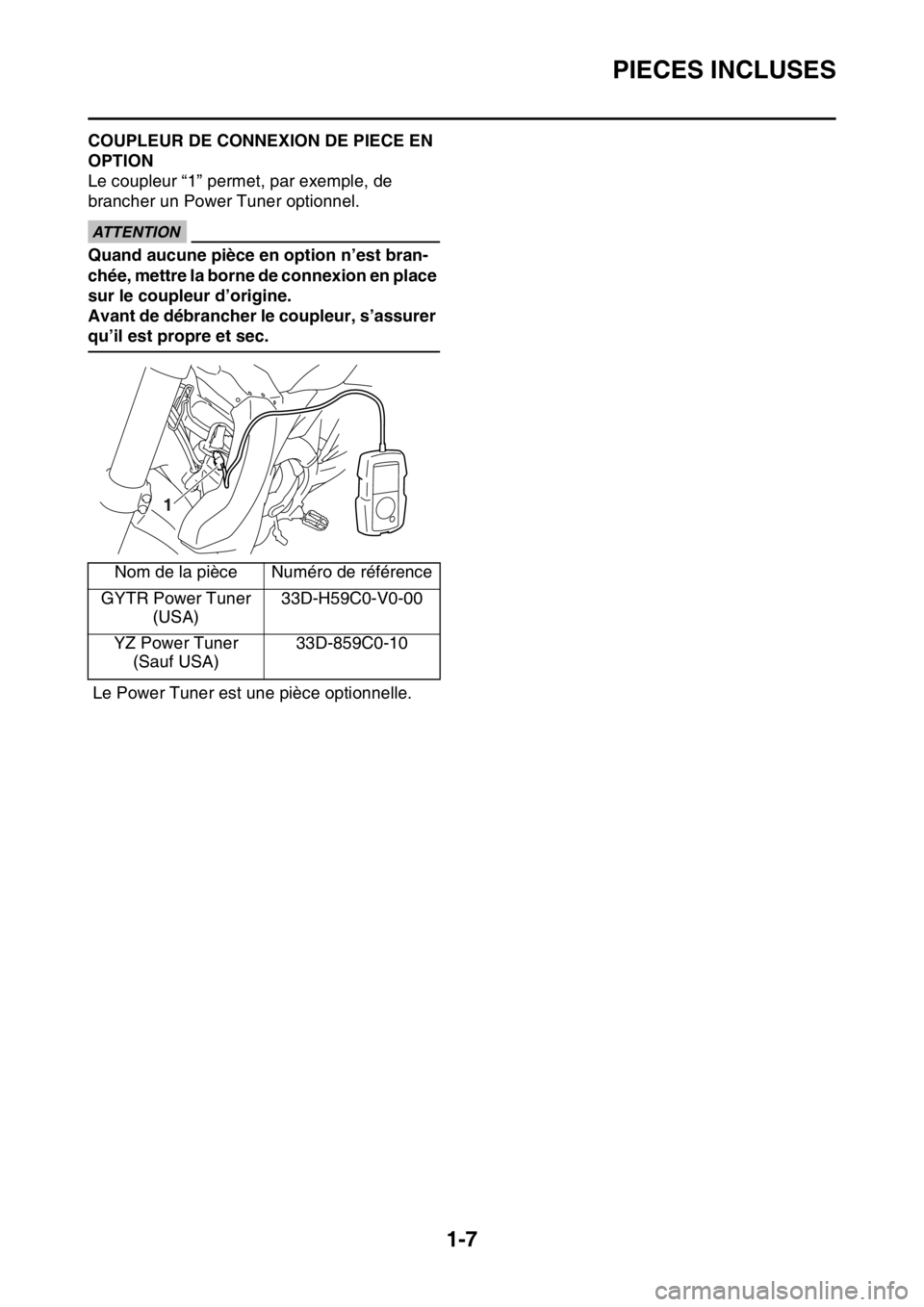

FASB111019COUPLEUR DE CONNEXION DE PIECE EN
OPTION
Le coupleur “1” permet, par exemple, de
brancher un Power Tuner optionnel.
ECA
ATTENTION
Quand aucune pièce en option n’est bran-
chée, mettre la borne de connexion en place
sur le coupleur d’origine.
Avant de débrancher le coupleur, s’assurer
qu’il est propre et sec.
Le Power Tuner est une pièce optionnelle.Nom de la pièce Numéro de référence
GYTR Power Tuner
(USA)33D-H59C0-V0-00
YZ Power Tuner
(Sauf USA)33D-859C0-10
1

INFORMATIONS IMPORTANTES
1-8
FAS20180
INFORMATIONS IMPORTANTES

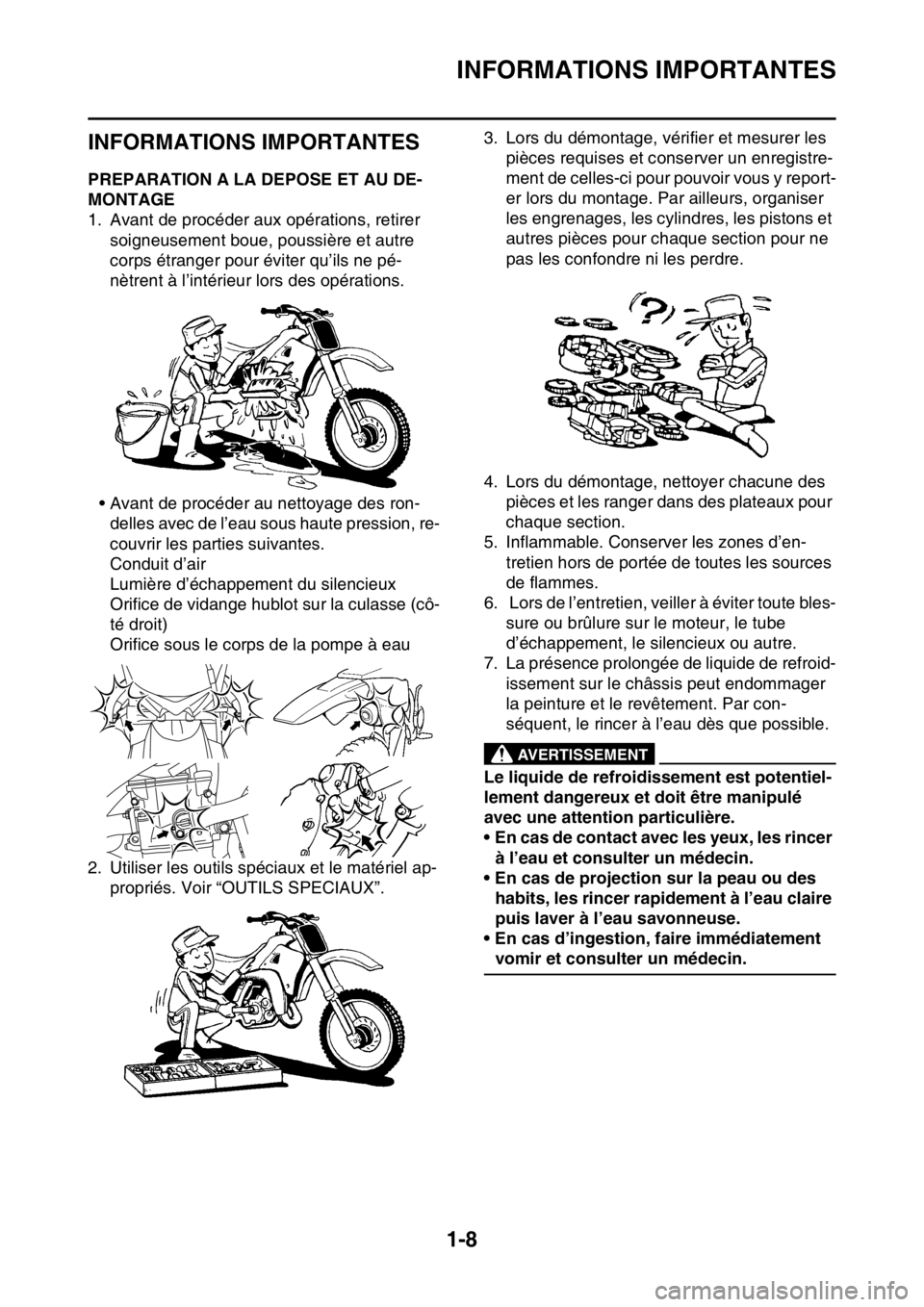

FASB111020PREPARATION A LA DEPOSE ET AU DE-
MONTAGE
1. Avant de procéder aux opérations, retirer
soigneusement boue, poussière et autre
corps étranger pour éviter qu’ils ne pé-
nètrent à l’intérieur lors des opérations.
• Avant de procéder au nettoyage des ron-
delles avec de l’eau sous haute pression, re-
couvrir les parties suivantes.
Conduit d’air
Lumière d’échappement du silencieux
Orifice de vidange hublot sur la culasse (cô-
té droit)
Orifice sous le corps de la pompe à eau
2. Utiliser les outils spéciaux et le matériel ap-
propriés. Voir “OUTILS SPECIAUX”.3. Lors du démontage, vérifier et mesurer les
pièces requises et conserver un enregistre-
ment de celles-ci pour pouvoir vous y report-
er lors du montage. Par ailleurs, organiser
les engrenages, les cylindres, les pistons et
autres pièces pour chaque section pour ne
pas les confondre ni les perdre.
4. Lors du démontage, nettoyer chacune des
pièces et les ranger dans des plateaux pour
chaque section.
5. Inflammable. Conserver les zones d’en-
tretien hors de portée de toutes les sources
de flammes.
6. Lors de l’entretien, veiller à éviter toute bles-
sure ou brûlure sur le moteur, le tube
d’échappement, le silencieux ou autre.
7. La présence prolongée de liquide de refroid-
issement sur le châssis peut endommager
la peinture et le revêtement. Par con-
séquent, le rincer à l’eau dès que possible.
EWA
AVERTISSEMENT
Le liquide de refroidissement est potentiel-
lement dangereux et doit être manipulé
avec une attention particulière.
• En cas de contact avec les yeux, les rincer
à l’eau et consulter un médecin.
• En cas de projection sur la peau ou des
habits, les rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
• En cas d’ingestion, faire immédiatement
vomir et consulter un médecin.

INFORMATIONS IMPORTANTES
1-9

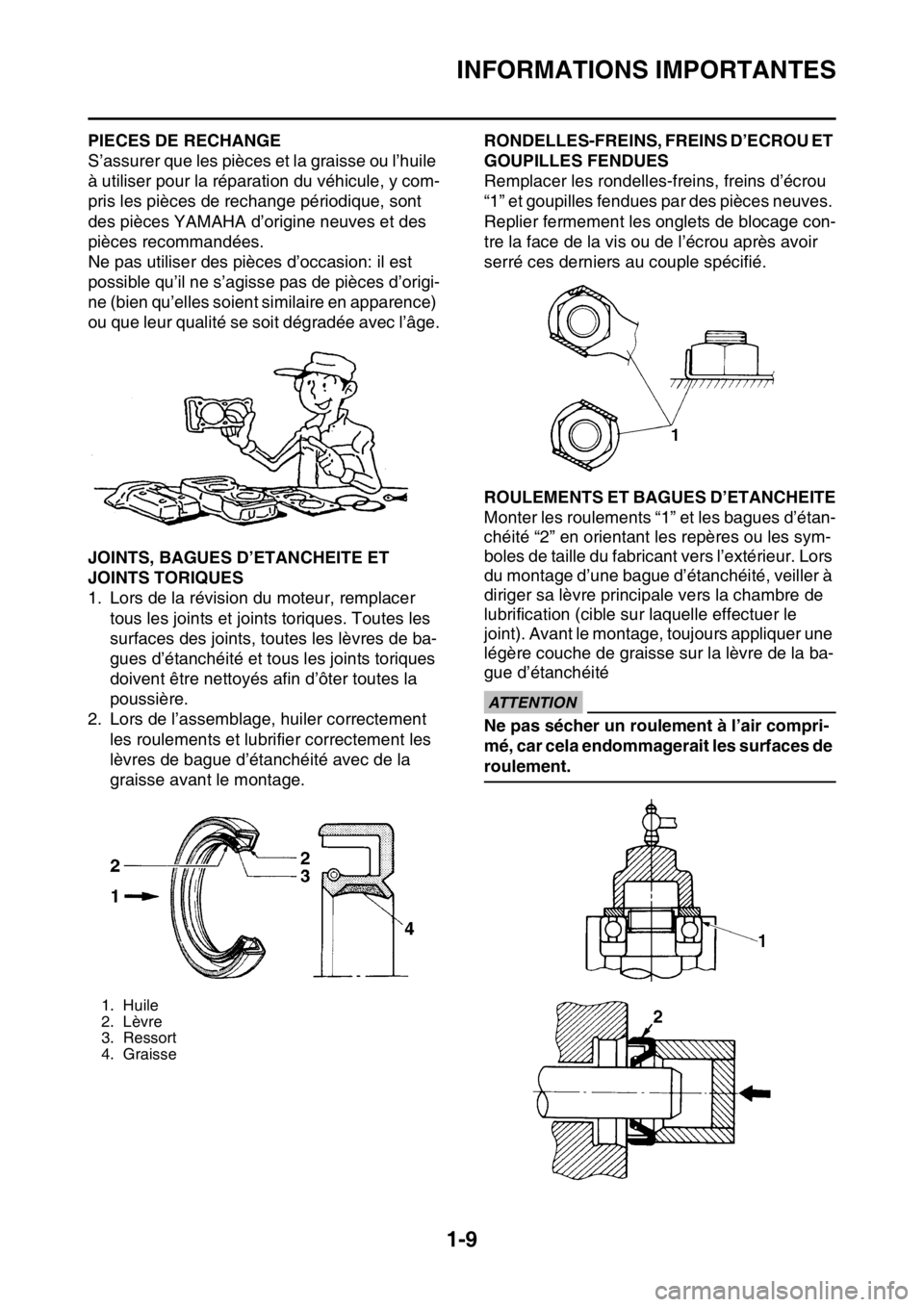

FASB111021PIECES DE RECHANGE
S’assurer que les pièces et la graisse ou l’huile
à utiliser pour la réparation du véhicule, y com-
pris les pièces de rechange périodique, sont
des pièces YAMAHA d’origine neuves et des
pièces recommandées.
Ne pas utiliser des pièces d’occasion: il est
possible qu’il ne s’agisse pas de pièces d’origi-
ne (bien qu’elles soient similaire en apparence)
ou que leur qualité se soit dégradée avec l’âge.
FASB111022JOINTS, BAGUES D’ETANCHEITE ET
JOINTS TORIQUES
1. Lors de la révision du moteur, remplacer
tous les joints et joints toriques. Toutes les
surfaces des joints, toutes les lèvres de ba-
gues d’étanchéité et tous les joints toriques
doivent être nettoyés afin d’ôter toutes la
poussière.
2. Lors de l’assemblage, huiler correctement
les roulements et lubrifier correctement les
lèvres de bague d’étanchéité avec de la
graisse avant le montage.
FASB111023RONDELLES-FREINS, FREINS D’ECROU ET
GOUPILLES FENDUES
Remplacer les rondelles-freins, freins d’écrou
“1” et goupilles fendues par des pièces neuves.
Replier fermement les onglets de blocage con-
tre la face de la vis ou de l’écrou après avoir
serré ces derniers au couple spécifié.
FASB111024ROULEMENTS ET BAGUES D’ETANCHEITE
Monter les roulements “1” et les bagues d’étan-
chéité “2” en orientant les repères ou les sym-
boles de taille du fabricant vers l’extérieur. Lors
du montage d’une bague d’étanchéité, veiller à
diriger sa lèvre principale vers la chambre de
lubrification (cible sur laquelle effectuer le
joint). Avant le montage, toujours appliquer une
légère couche de graisse sur la lèvre de la ba-
gue d’étanchéité
ECA
ATTENTION
Ne pas sécher un roulement à l’air compri-
mé, car cela endommagerait les surfaces de
roulement.
1. Huile
2. Lèvre
3. Ressort
4. Graisse

INFORMATIONS IMPORTANTES
1-10

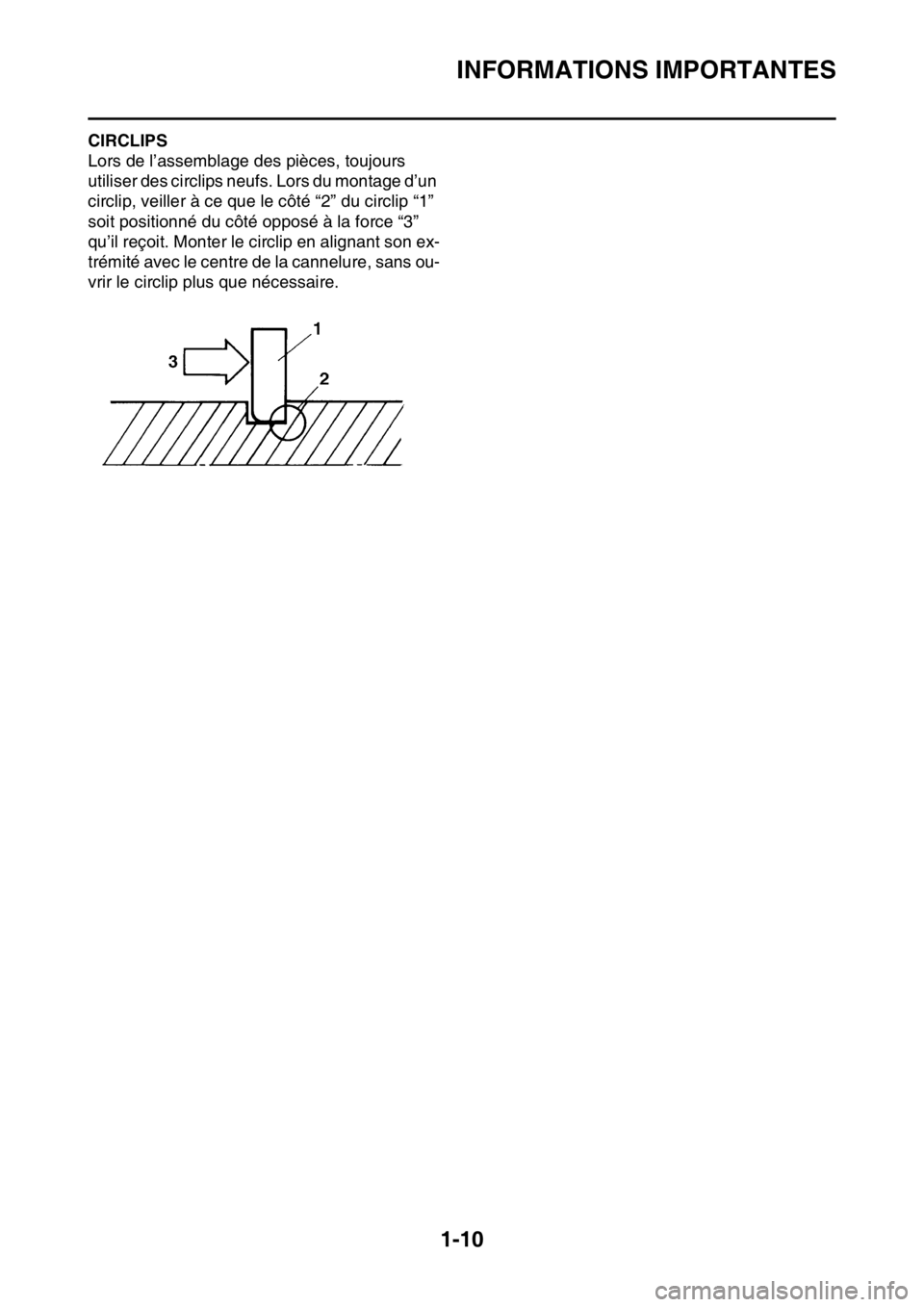

FASB111025CIRCLIPS
Lors de l’assemblage des pièces, toujours
utiliser des circlips neufs. Lors du montage d’un
circlip, veiller à ce que le côté “2” du circlip “1”
soit positionné du côté opposé à la force “3”
qu’il reçoit. Monter le circlip en alignant son ex-
trémité avec le centre de la cannelure, sans ou-
vrir le circlip plus que nécessaire.

POINTS FONDAMENTAUX CONCERNANT L’ENTRETIEN
1-11
FASB111026
POINTS FONDAMENTAUX CON-
CERNANT L’ENTRETIEN

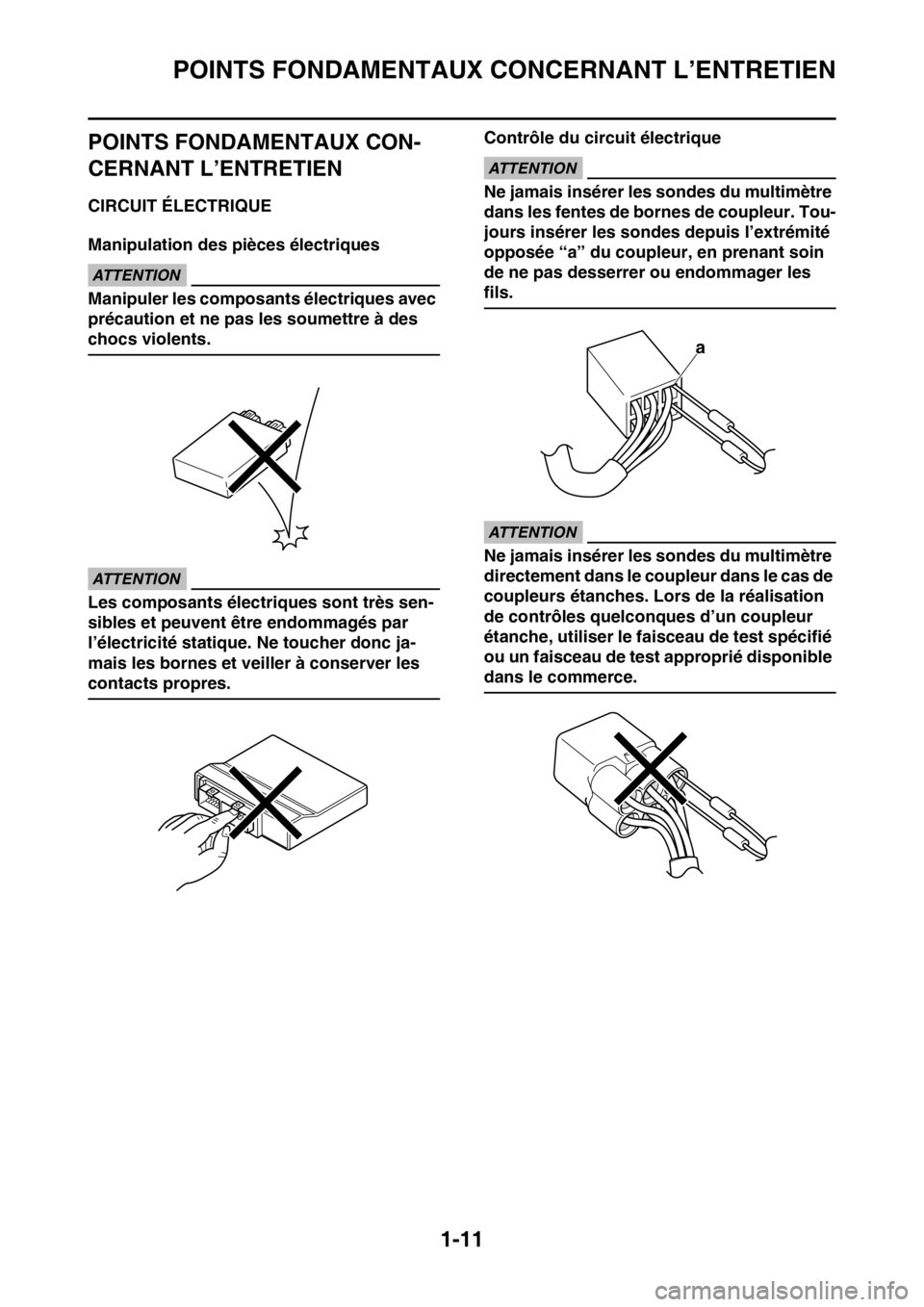

FASB111027CIRCUIT ÉLECTRIQUE
Manipulation des pièces électriques
FCA16620
ATTENTION
Manipuler les composants électriques avec
précaution et ne pas les soumettre à des
chocs violents.
FCA16630
ATTENTION
Les composants électriques sont très sen-
sibles et peuvent être endommagés par
l’électricité statique. Ne toucher donc ja-
mais les bornes et veiller à conserver les
contacts propres.Contrôle du circuit électrique
FCA14371
ATTENTION
Ne jamais insérer les sondes du multimètre
dans les fentes de bornes de coupleur. Tou-
jours insérer les sondes depuis l’extrémité
opposée “a” du coupleur, en prenant soin
de ne pas desserrer ou endommager les
fils.
FCA16640
ATTENTION
Ne jamais insérer les sondes du multimètre
directement dans le coupleur dans le cas de
coupleurs étanches. Lors de la réalisation
de contrôles quelconques d’un coupleur
étanche, utiliser le faisceau de test spécifié
ou un faisceau de test approprié disponible
dans le commerce.
a

POINTS FONDAMENTAUX CONCERNANT L’ENTRETIEN
1-12

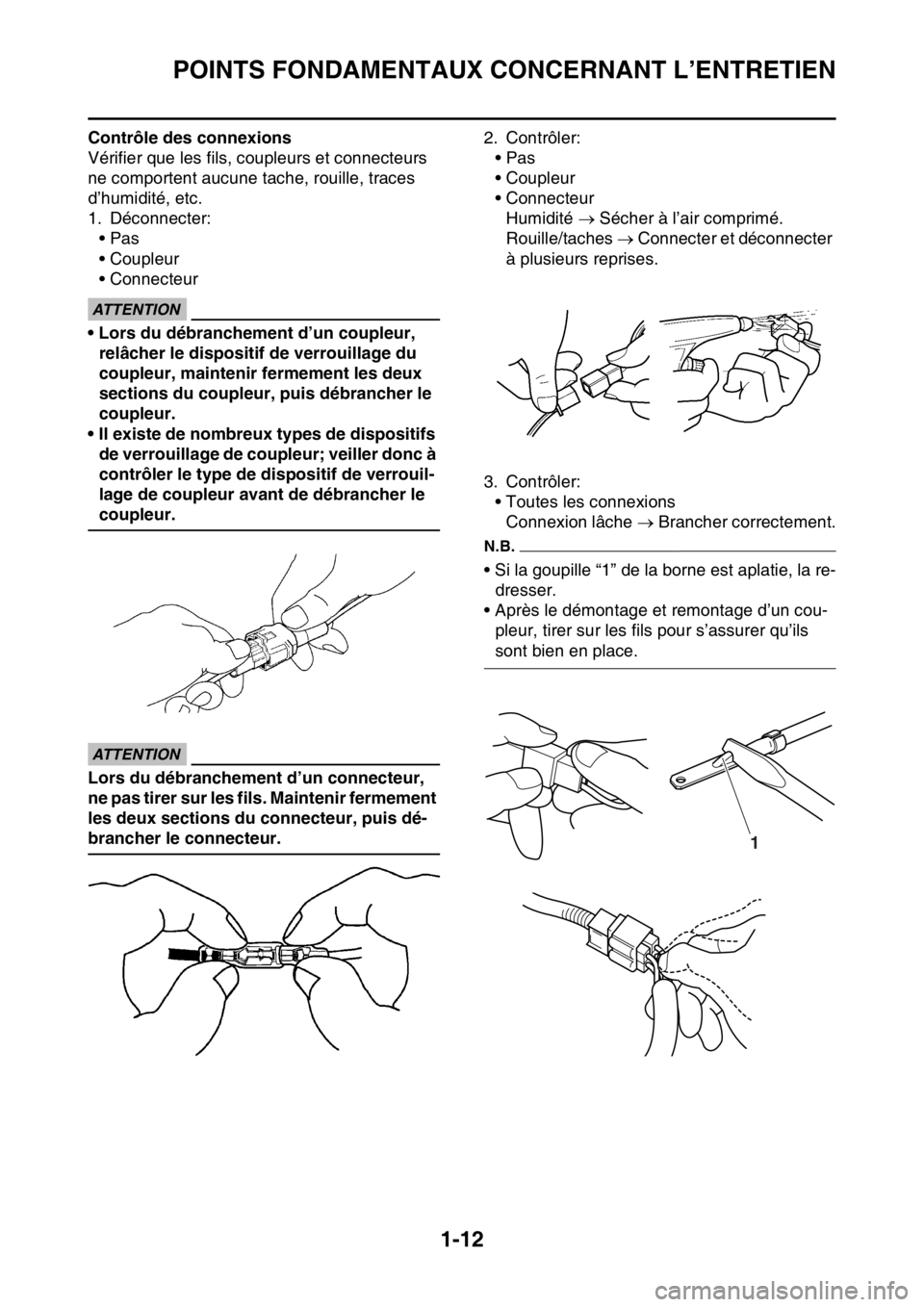

Contrôle des connexions
Vérifier que les fils, coupleurs et connecteurs
ne comportent aucune tache, rouille, traces
d’humidité, etc.
1. Déconnecter:
•Pas
• Coupleur
• Connecteur
FCA16780
ATTENTION
• Lors du débranchement d’un coupleur,
relâcher le dispositif de verrouillage du
coupleur, maintenir fermement les deux
sections du coupleur, puis débrancher le
coupleur.
• Il existe de nombreux types de dispositifs
de verrouillage de coupleur; veiller donc à
contrôler le type de dispositif de verrouil-
lage de coupleur avant de débrancher le
coupleur.
FCA16790
ATTENTION
Lors du débranchement d’un connecteur,
ne pas tirer sur les fils. Maintenir fermement
les deux sections du connecteur, puis dé-
brancher le connecteur.2. Contrôler:
•Pas
• Coupleur
• Connecteur
Humidité  Sécher à l’air comprimé.
Rouille/taches  Connecter et déconnecter
à plusieurs reprises.
3. Contrôler:
• Toutes les connexions
Connexion lâche  Brancher correctement.
N.B.
• Si la goupille “1” de la borne est aplatie, la re-
dresser.
• Après le démontage et remontage d’un cou-
pleur, tirer sur les fils pour s’assurer qu’ils
sont bien en place.
