ROUE AVANT
4-3
FASB111121
ROUE AVANT

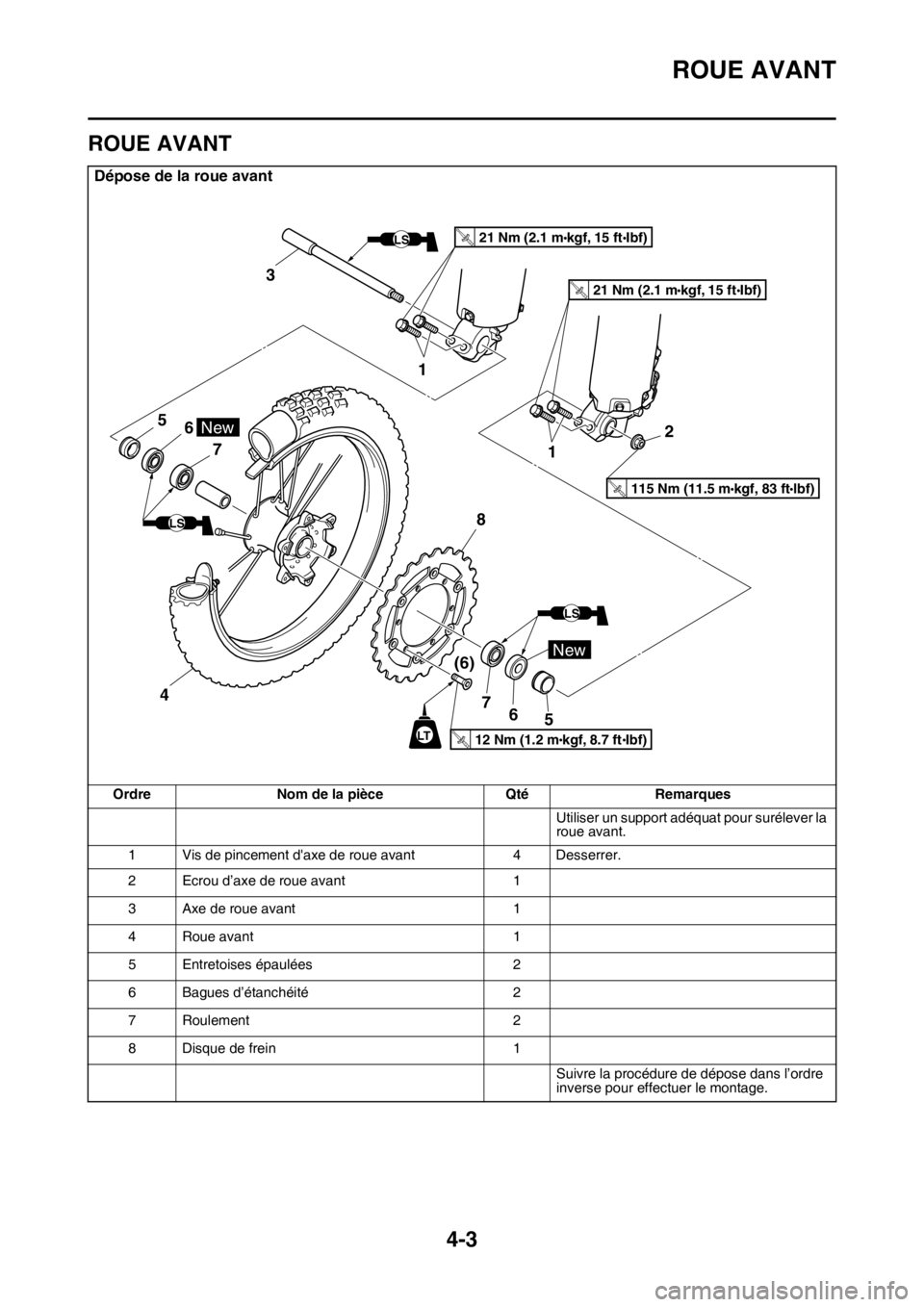

Dépose de la roue avant
Ordre Nom de la pièce Qté Remarques
Utiliser un support adéquat pour surélever la
roue avant.
1 Vis de pincement d'axe de roue avant 4 Desserrer.
2 Ecrou d’axe de roue avant 1
3 Axe de roue avant 1
4 Roue avant 1
5 Entretoises épaulées 2
6 Bagues d’étanchéité 2
7 Roulement 2
8 Disque de frein 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
New
New
LT
LS
LS
LS
5
76
5 6 7
(6)
8
12
1 3
21 Nm (2.1 mkgf, 15 ftIbf)T.R.
21 Nm (2.1 mkgf, 15 ftIbf)T.R.
4
115 Nm (11.5 mkgf, 83 ftlbf)T.R.

ROUE AVANT
4-4
FASB111122DÉPOSE DE LA ROUE AVANT
1. Utiliser un support adéquat pour surélever la
roue avant.
EWA
AVERTISSEMENT
Maintenir fermement le véhicule de manière
à éliminer tout danger de chute de celui-ci.
2. Déposer:
• Roue avant
FASB111123CONTRÔLE DE LA ROUE AVANT
1. Contrôler:
• Axe de roue avant
Faire rouler l’axe de roue avant sur une sur-
face plane.
Déformations  Remplacer.
EWA
AVERTISSEMENT
Ne pas utiliser pas un axe de roue avant dé-
formé tordu même après l’avoir corrigé.
2. Contrôler:
• Pneu(s)
• Roue avant
Endommagement/usure  Remplacer.
Voir “CONTROLE DES PNEUS” à la page
3-40 et “CONTROLE DES ROUES” à la
page 3-40.
3. Contrôler:
• Rayons
Déformation/endommagement  Remplac-
er.
Lâche  Serrer.
Tapoter sur les rayons à laide d'un tournev-
is.
N.B.
Un rayon serré émettra un son clair et reten-
tissant; un rayon desserré un son sourd.
4. Serrer:
•Rayons
Voir “CONTROLE ET SERRAGE DES RAY-
ONS” à la page 3-40.
N.B.
Une fois les rayons serrés, mesurer le voile de
la roue.
5. Mesurer:
• Voile radial de la roue “a”
• Voile latéral de la roue “b”
Hors spécifications  Réparer/Remplacer.
6. Contrôler:
• Entretoises épaulées
Endommagement/usure  Remplacer.
Rayons
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Limite du faux-rond de rotation de
roue
2.0 mm (0.08 in)
Limite du voile de roue
2.0 mm (0.08 in)
T R..
ab

ROUE AVANT
4-5

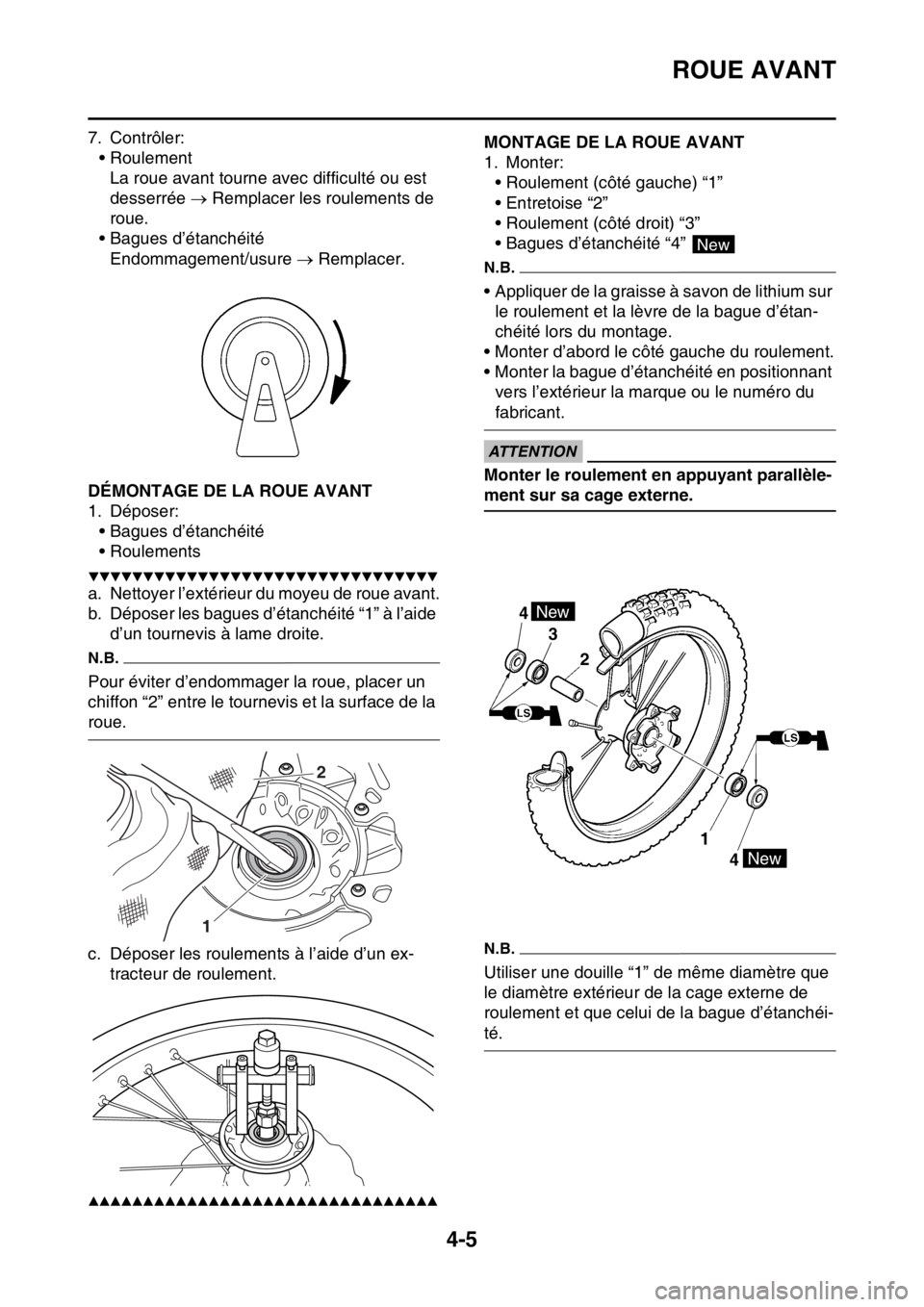

7. Contrôler:
• Roulement
La roue avant tourne avec difficulté ou est
desserrée  Remplacer les roulements de
roue.
• Bagues d’étanchéité
Endommagement/usure  Remplacer.
FASB111124DÉMONTAGE DE LA ROUE AVANT
1. Déposer:
• Bagues d’étanchéité
• Roulements
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Nettoyer l’extérieur du moyeu de roue avant.
b. Déposer les bagues d’étanchéité “1” à l’aide
d’un tournevis à lame droite.
N.B.
Pour éviter d’endommager la roue, placer un
chiffon “2” entre le tournevis et la surface de la
roue.
c. Déposer les roulements à l’aide d’un ex-
tracteur de roulement.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FASB111125MONTAGE DE LA ROUE AVANT
1. Monter:
• Roulement (côté gauche) “1”
• Entretoise “2”
• Roulement (côté droit) “3”
• Bagues d’étanchéité “4”
N.B.
• Appliquer de la graisse à savon de lithium sur
le roulement et la lèvre de la bague d’étan-
chéité lors du montage.
• Monter d’abord le côté gauche du roulement.
• Monter la bague d’étanchéité en positionnant
vers l’extérieur la marque ou le numéro du
fabricant.
ECA
ATTENTION
Monter le roulement en appuyant parallèle-
ment sur sa cage externe.
N.B.
Utiliser une douille “1” de même diamètre que
le diamètre extérieur de la cage externe de
roulement et que celui de la bague d’étanchéi-
té.
12
New
4
3
2
1
4
New
New

ROUE AVANT
4-6

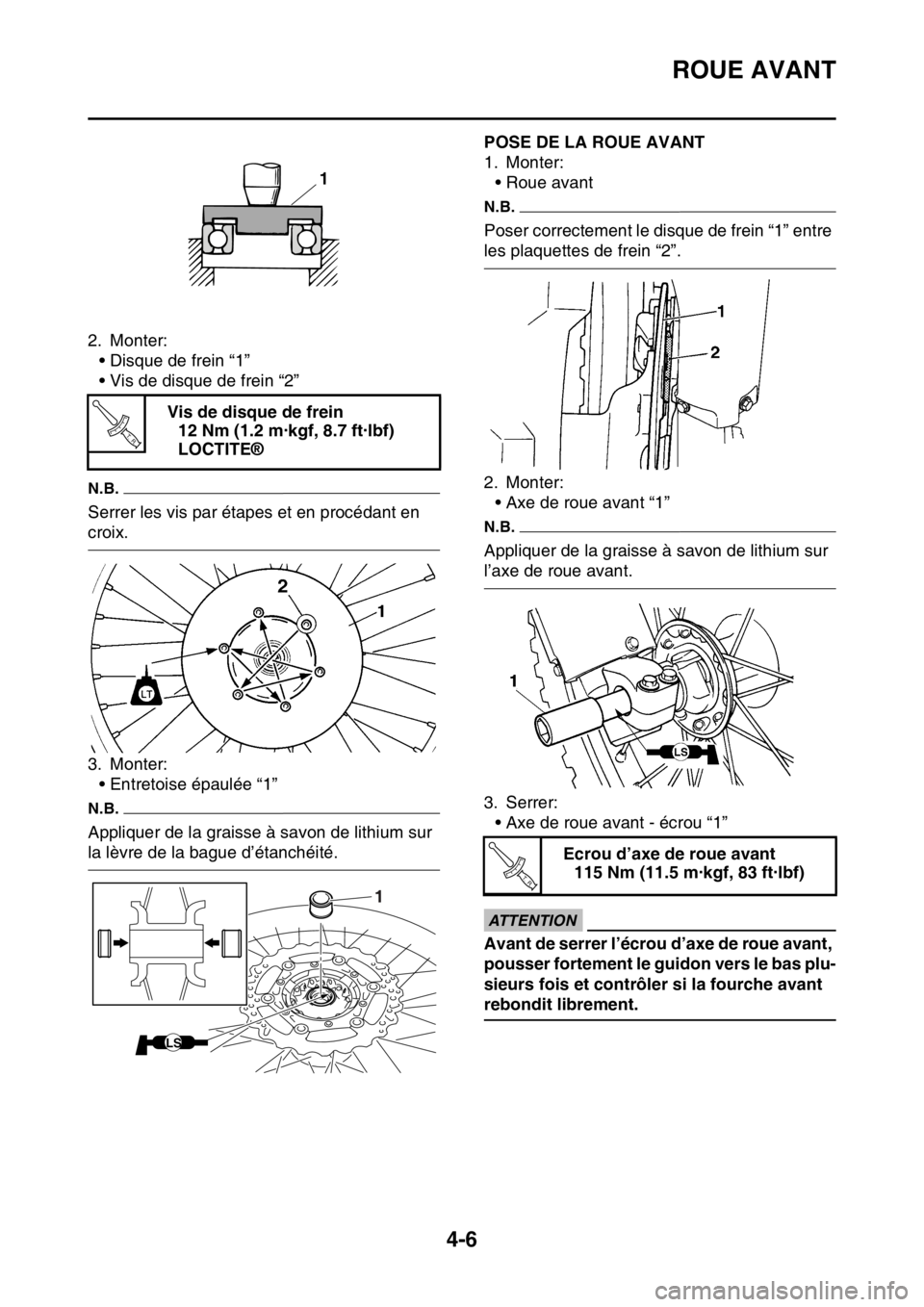

2. Monter:
• Disque de frein “1”
• Vis de disque de frein “2”
N.B.
Serrer les vis par étapes et en procédant en
croix.
3. Monter:
• Entretoise épaulée “1”
N.B.
Appliquer de la graisse à savon de lithium sur
la lèvre de la bague d’étanchéité.
FASB111126POSE DE LA ROUE AVANT
1. Monter:
• Roue avant
N.B.
Poser correctement le disque de frein “1” entre
les plaquettes de frein “2”.
2. Monter:
• Axe de roue avant “1”
N.B.
Appliquer de la graisse à savon de lithium sur
l’axe de roue avant.
3. Serrer:
• Axe de roue avant - écrou “1”
ECA
ATTENTION
Avant de serrer l’écrou d’axe de roue avant,
pousser fortement le guidon vers le bas plu-
sieurs fois et contrôler si la fourche avant
rebondit librement. Vis de disque de frein
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
LOCTITE®
1
T R..
1
LS
Ecrou d’axe de roue avant
115 Nm (11.5 m·kgf, 83 ft·lbf)
T R..

ROUE AVANT
4-7

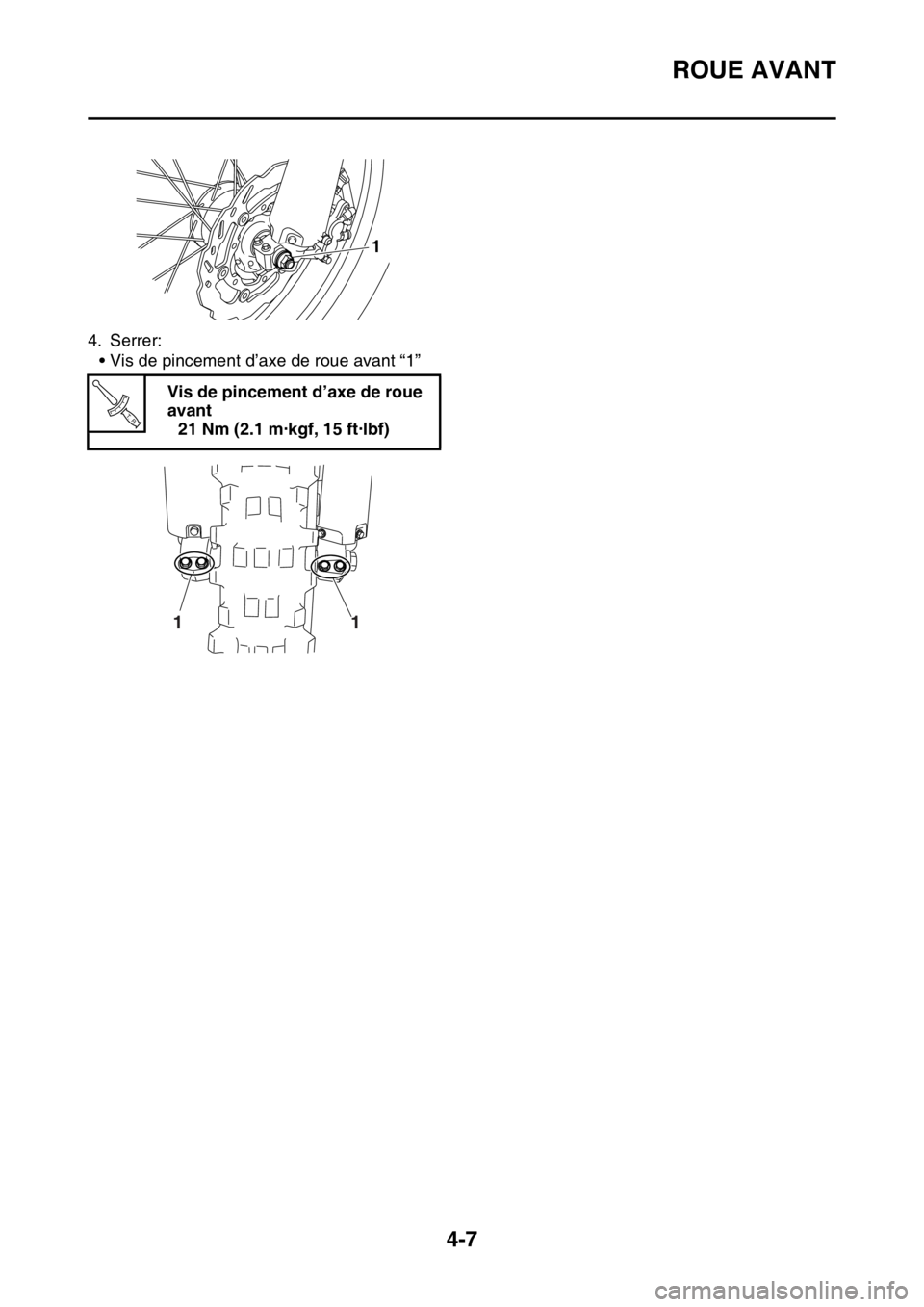

4. Serrer:
• Vis de pincement d’axe de roue avant “1”
Vis de pincement d’axe de roue
avant
21 Nm (2.1 m·kgf, 15 ft·lbf)
1
T R..
1 1

ROUE ARRIERE
4-8
FASB111127
ROUE ARRIERE

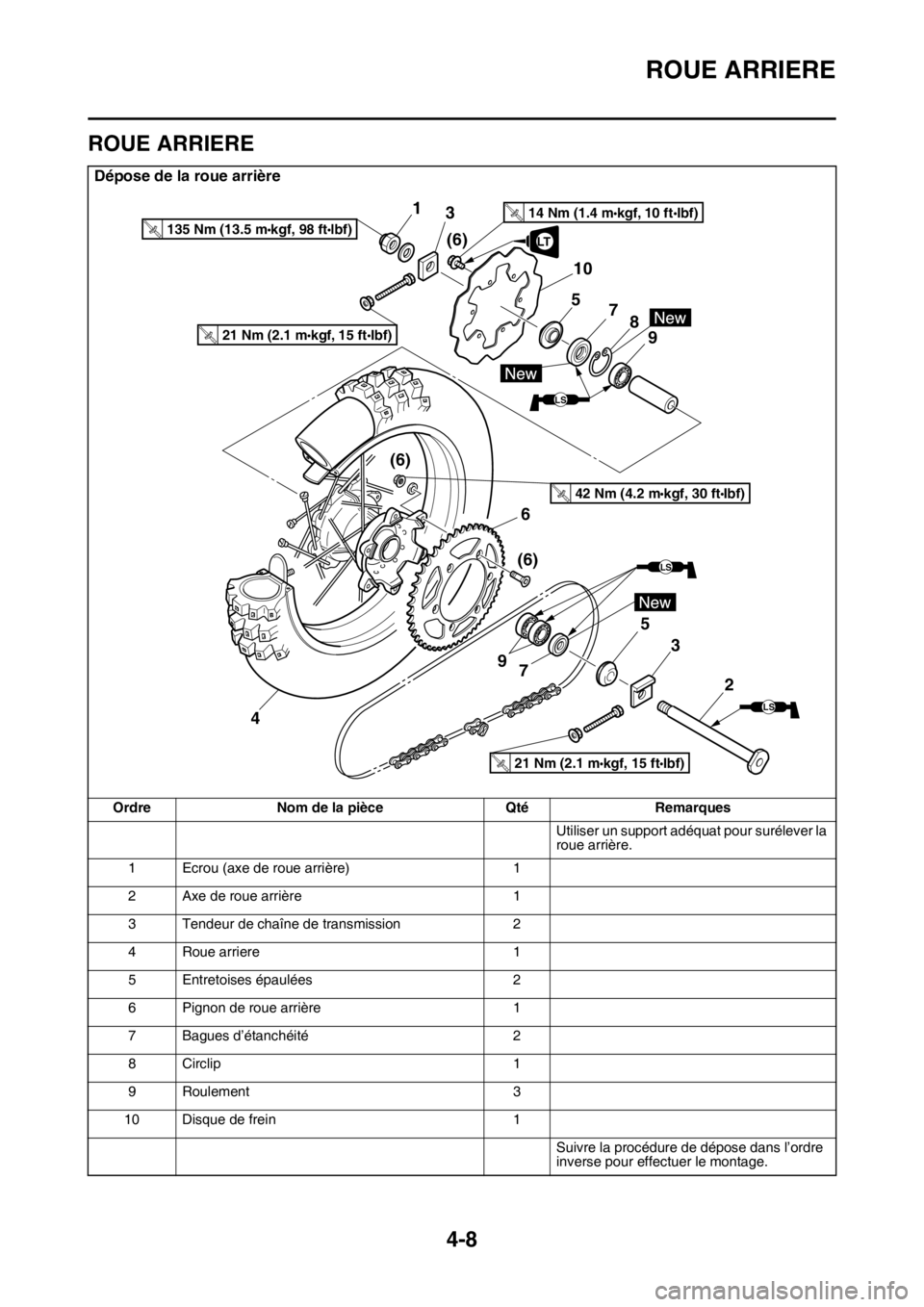

Dépose de la roue arrière
Ordre Nom de la pièce Qté Remarques
Utiliser un support adéquat pour surélever la
roue arrière.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arriere 1
5 Entretoises épaulées 2
6 Pignon de roue arrière 1
7 Bagues d’étanchéité 2
8 Circlip 1
9 Roulement 3
10 Disque de frein 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
(6)
21 Nm (2.1 m•kgf, 15 ft•Ibf)T.R.
2 5
7 9
LS
LS(6)
46
1
(6) 3
LS
8
9 10
7 5
LT
14 Nm (1.4 m•kgf, 10 ft•Ibf)T.R.
3
21 Nm (2.1 m•kgf, 15 ft•Ibf)T.R.
42 Nm (4.2 m•kgf, 30 ft•Ibf)T.R.
135 Nm (13.5 m•kgf, 98 ft•lbf)T.R.

ROUE ARRIERE
4-9
FASB111128DÉPOSE DE LA ROUE ARRIÈRE
1. Utiliser un support adéquat pour surélever la
roue arrière.
EWA
AVERTISSEMENT
Maintenir fermement le véhicule de manière
à éliminer tout danger de chute de celui-ci.
2. Déposer:
• Écrou d’axe de roue arrière “1”
3. Desserrer:
• Contre-écrou “2”
4. Serrer:
• Vis de réglage “3”
5. Déposer:
• Axe de roue arrière
• Roue arrière
N.B.
• Pousser la roue arrière vers l’avant et dépos-
er la chaîne de transmission de la couronne
arrière.
• Ne pas appuyer sur la pédale de frein lorsque
la roue arrière a été déposée.
FASB111129CONTRÔLE DE LA ROUE ARRIÈRE
1. Contrôler:
• Axe de roue arrière
• Roue arrière
• Roulement
• Bagues d’étanchéité
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 4-4.
2. Contrôler:
• Pneu(s)
• Roue arrière
Endommagement/usure  Remplacer.
Voir “CONTROLE DES PNEUS” à la page
3-40 et “CONTROLE DES ROUES” à la
page 3-40.
3. Contrôler:
• Rayons
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 4-4.4. Mesurer:
• Voile radial de roue
• Voile latéral de roue
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 4-4.
FASB111130DÉMONTAGE DE LA ROUE ARRIÈRE
1. Déposer:
• Bagues d’étanchéité
• Roulement
Voir “DÉMONTAGE DE LA ROUE AVANT”
à la page 4-5.
FASB111131CONTRÔLE ET REMPLACEMENT DE LA
COURONNE ARRIÈRE
1. Contrôler:
• Couronne arrière
Usure de plus de 1/4 de la dent “a”  Rem-
placer ensemble le pignon de roue arrière et
le pignon menant.
Dent tordue  Remplacer ensemble le pi-
gnon de roue arrière et le pignon menant.
2. Remplacer:
• Pignon de roue arrière
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer les écrous autobloquants et la cou-
ronne arrière.
b. Nettoyer le moyeu entraîneur de roue arri-
ère avec un chiffon propre, en particulier les
surfaces en contact avec le pignon.
c. Poser la couronne arrière neuve.
3
12
Limite du faux-rond de rotation de
roue
2.0 mm (0.08 in)
Limite du voile de roue
2.0 mm (0.08 in)
b. Correct
1. Rouleau de chaîne de transmission
2. Pignon de roue arrière
Écrou autobloquant de couronne
arrière
42 Nm (4.2 m·kgf, 30 ft·lbf)
T R..

ROUE ARRIERE
4-10

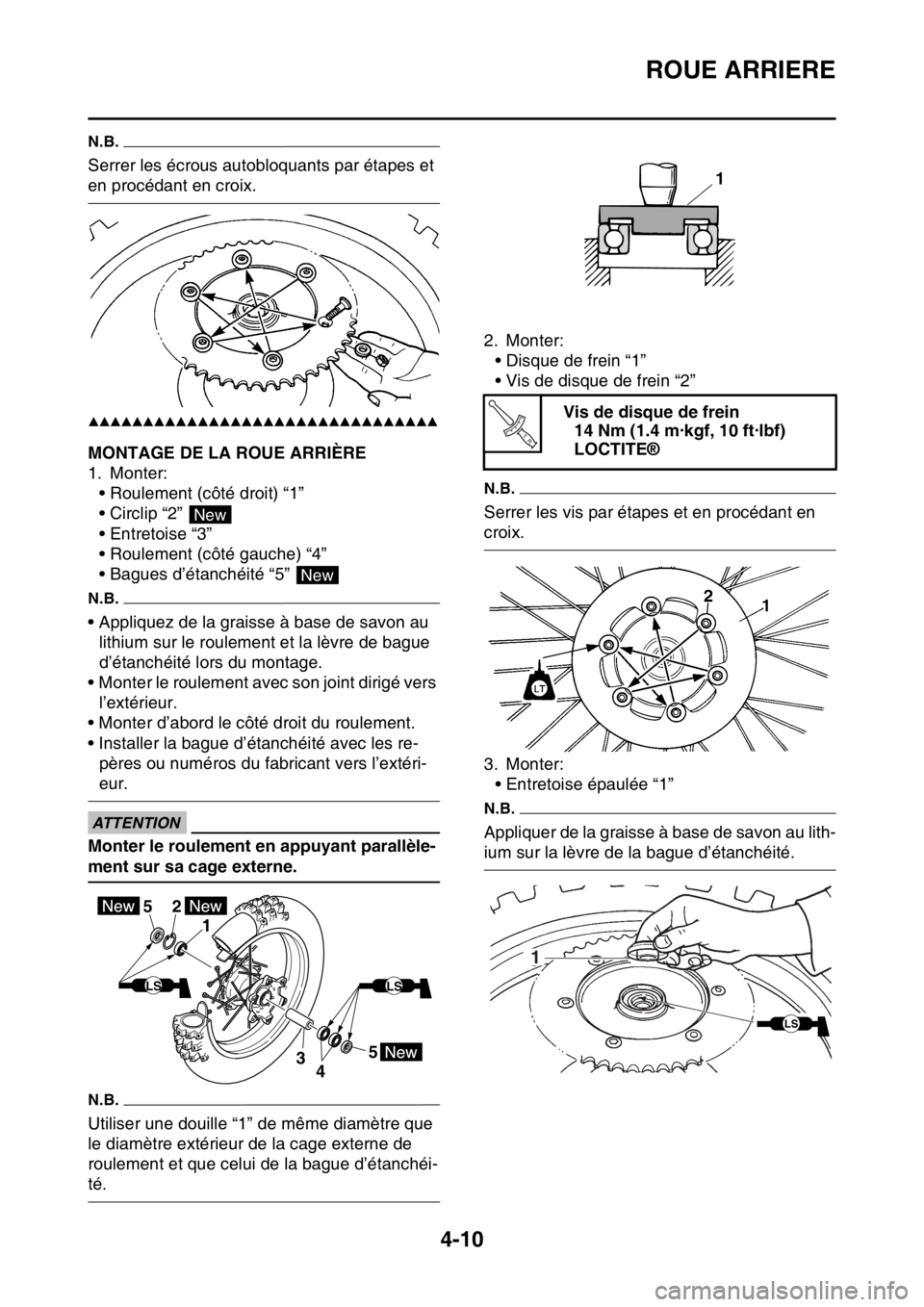

N.B.
Serrer les écrous autobloquants par étapes et
en procédant en croix.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FASB111132MONTAGE DE LA ROUE ARRIÈRE
1. Monter:
• Roulement (côté droit) “1”
• Circlip “2”
• Entretoise “3”
• Roulement (côté gauche) “4”
• Bagues d’étanchéité “5”
N.B.
• Appliquez de la graisse à base de savon au
lithium sur le roulement et la lèvre de bague
d’étanchéité lors du montage.
• Monter le roulement avec son joint dirigé vers
l’extérieur.
• Monter d’abord le côté droit du roulement.
• Installer la bague d’étanchéité avec les re-
pères ou numéros du fabricant vers l’extéri-
eur.
ECA
ATTENTION
Monter le roulement en appuyant parallèle-
ment sur sa cage externe.
N.B.
Utiliser une douille “1” de même diamètre que
le diamètre extérieur de la cage externe de
roulement et que celui de la bague d’étanchéi-
té.2. Monter:
• Disque de frein “1”
• Vis de disque de frein “2”
N.B.
Serrer les vis par étapes et en procédant en
croix.
3. Monter:
• Entretoise épaulée “1”
N.B.
Appliquer de la graisse à base de savon au lith-
ium sur la lèvre de la bague d’étanchéité.
New
New
5
43 1
25
LSLS
Vis de disque de frein
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
1
T R..
1
LS
