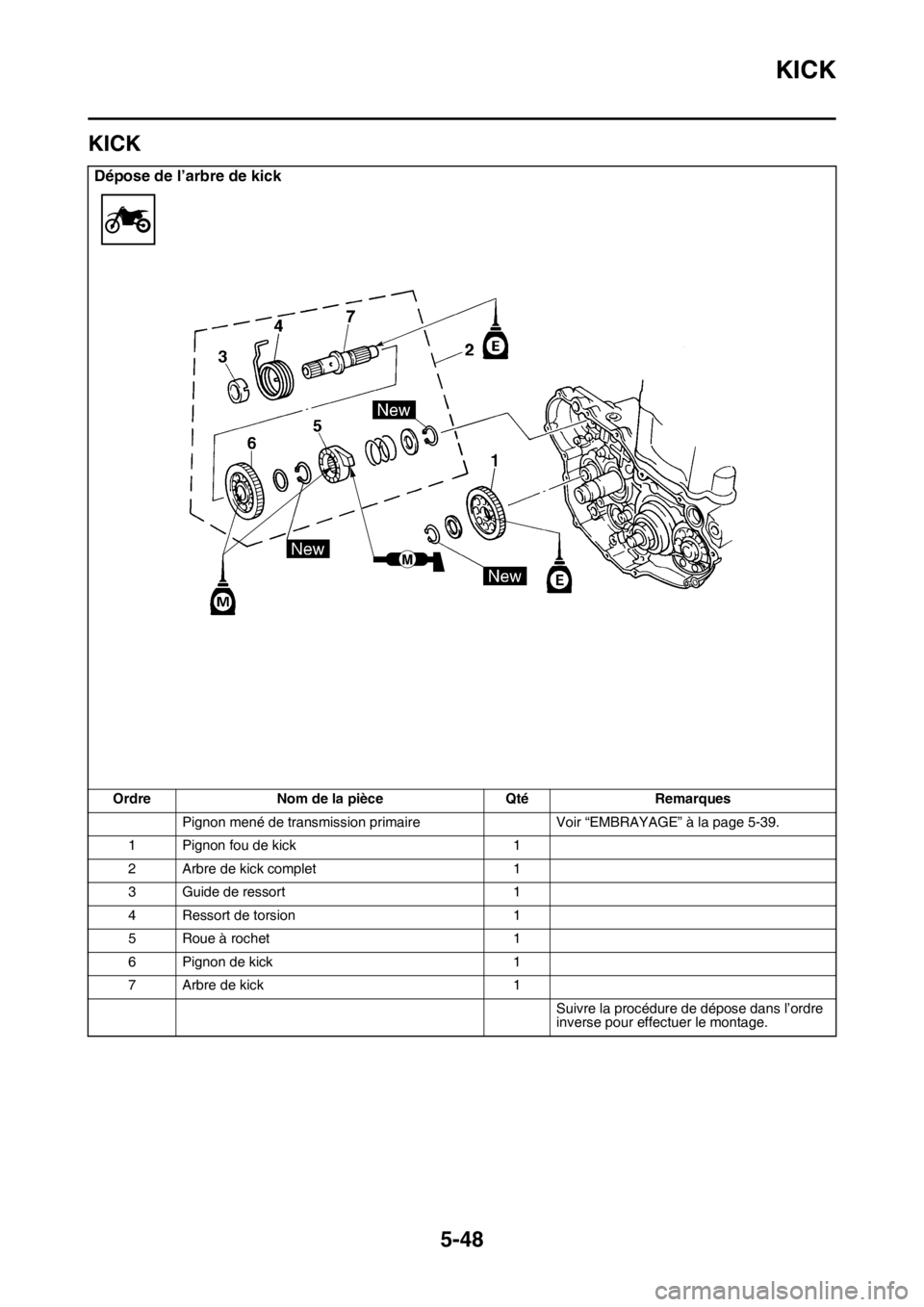

KICK
5-48
FASB111247
KICK
Dépose de l’arbre de kick
Ordre Nom de la pièce Qté Remarques
Pignon mené de transmission primaire Voir “EMBRAYAGE” à la page 5-39.
1 Pignon fou de kick 1
2 Arbre de kick complet 1
3 Guide de ressort 1
4 Ressort de torsion 1
5 Roue à rochet 1
6 Pignon de kick 1
7 Arbre de kick 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

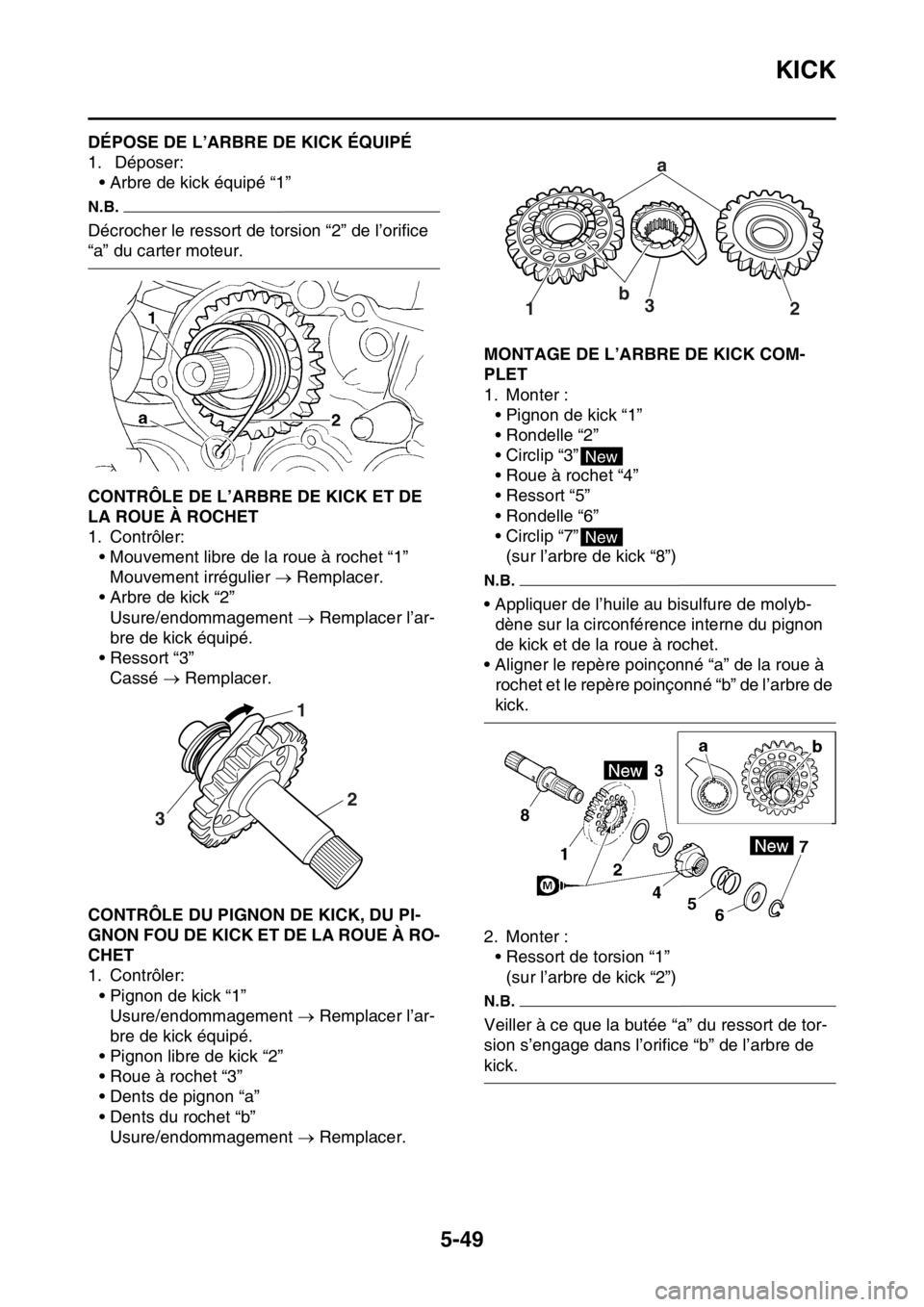

KICK
5-49
FASB111248DÉPOSE DE L’ARBRE DE KICK ÉQUIPÉ
1. Déposer:
• Arbre de kick équipé “1”
N.B.
Décrocher le ressort de torsion “2” de l’orifice
“a” du carter moteur.
FASB111249CONTRÔLE DE L’ARBRE DE KICK ET DE
LA ROUE À ROCHET
1. Contrôler:
• Mouvement libre de la roue à rochet “1”
Mouvement irrégulier  Remplacer.
• Arbre de kick “2”
Usure/endommagement  Remplacer l’ar-
bre de kick équipé.
• Ressort “3”
Cassé  Remplacer.
FASB111250CONTRÔLE DU PIGNON DE KICK, DU PI-
GNON FOU DE KICK ET DE LA ROUE À RO-
CHET
1. Contrôler:
• Pignon de kick “1”
Usure/endommagement  Remplacer l’ar-
bre de kick équipé.
• Pignon libre de kick “2”
• Roue à rochet “3”
• Dents de pignon “a”
• Dents du rochet “b”
Usure/endommagement  Remplacer.
FASB111251MONTAGE DE L’ARBRE DE KICK COM-
PLET
1. Monter :
• Pignon de kick “1”
• Rondelle “2”
• Circlip “3”
• Roue à rochet “4”
• Ressort “5”
• Rondelle “6”
• Circlip “7”
(sur l’arbre de kick “8”)
N.B.
• Appliquer de l’huile au bisulfure de molyb-
dène sur la circonférence interne du pignon
de kick et de la roue à rochet.
• Aligner le repère poinçonné “a” de la roue à
rochet et le repère poinçonné “b” de l’arbre de
kick.
2. Monter :
• Ressort de torsion “1”
(sur l’arbre de kick “2”)
N.B.
Veiller à ce que la butée “a” du ressort de tor-
sion s’engage dans l’orifice “b” de l’arbre de
kick.
31
2
a
b
3
12
New
New

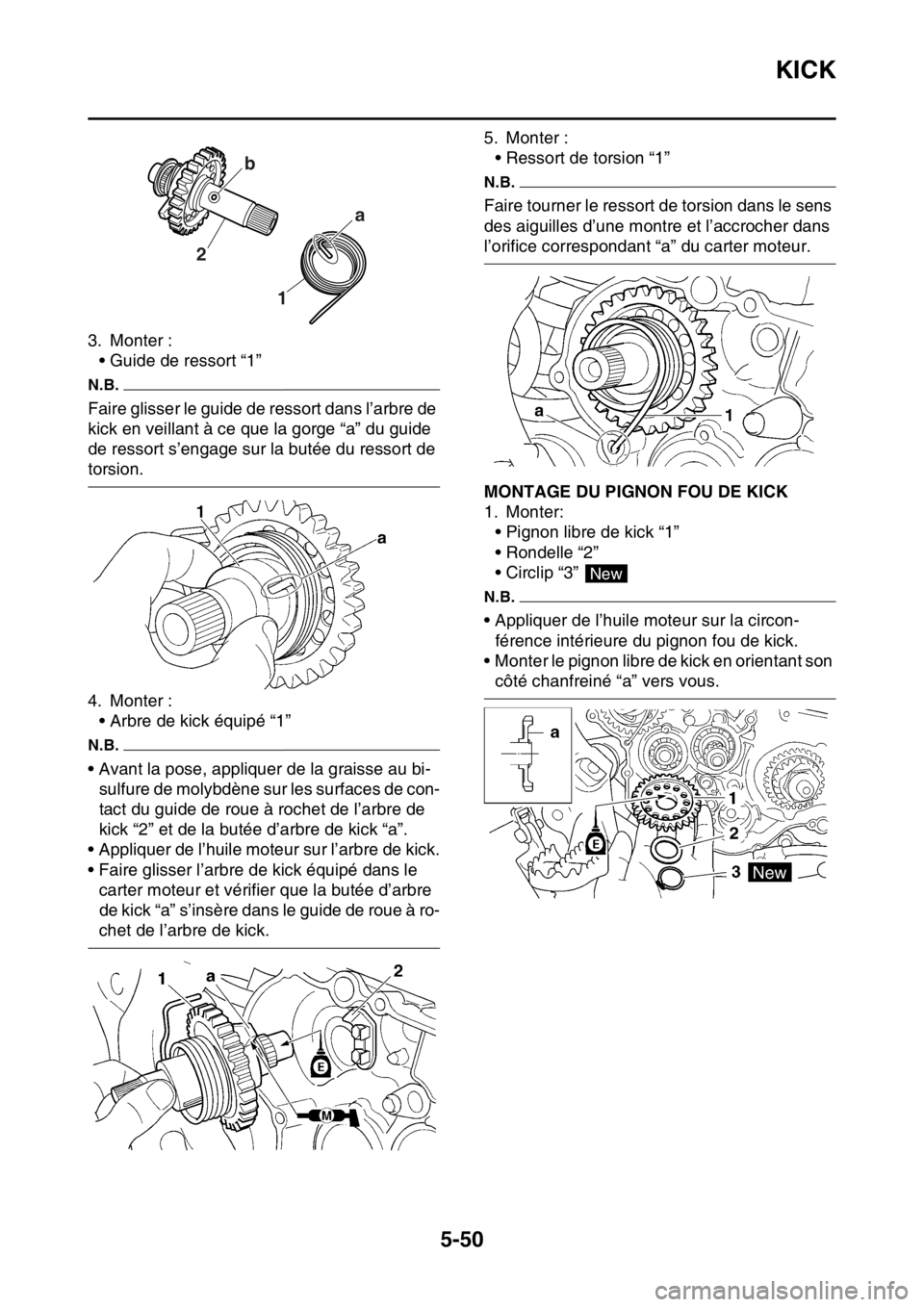

KICK
5-50
3. Monter :
• Guide de ressort “1”
N.B.
Faire glisser le guide de ressort dans l’arbre de
kick en veillant à ce que la gorge “a” du guide
de ressort s’engage sur la butée du ressort de
torsion.
4. Monter :
• Arbre de kick équipé “1”
N.B.
• Avant la pose, appliquer de la graisse au bi-
sulfure de molybdène sur les surfaces de con-
tact du guide de roue à rochet de l’arbre de
kick “2” et de la butée d’arbre de kick “a”.
• Appliquer de l’huile moteur sur l’arbre de kick.
• Faire glisser l’arbre de kick équipé dans le
carter moteur et vérifier que la butée d’arbre
de kick “a” s’insère dans le guide de roue à ro-
chet de l’arbre de kick.5. Monter :
• Ressort de torsion “1”
N.B.
Faire tourner le ressort de torsion dans le sens
des aiguilles d’une montre et l’accrocher dans
l’orifice correspondant “a” du carter moteur.
FASB111252MONTAGE DU PIGNON FOU DE KICK
1. Monter:
• Pignon libre de kick “1”
• Rondelle “2”
• Circlip “3”
N.B.
• Appliquer de l’huile moteur sur la circon-
férence intérieure du pignon fou de kick.
• Monter le pignon libre de kick en orientant son
côté chanfreiné “a” vers vous.
1 2a b
New

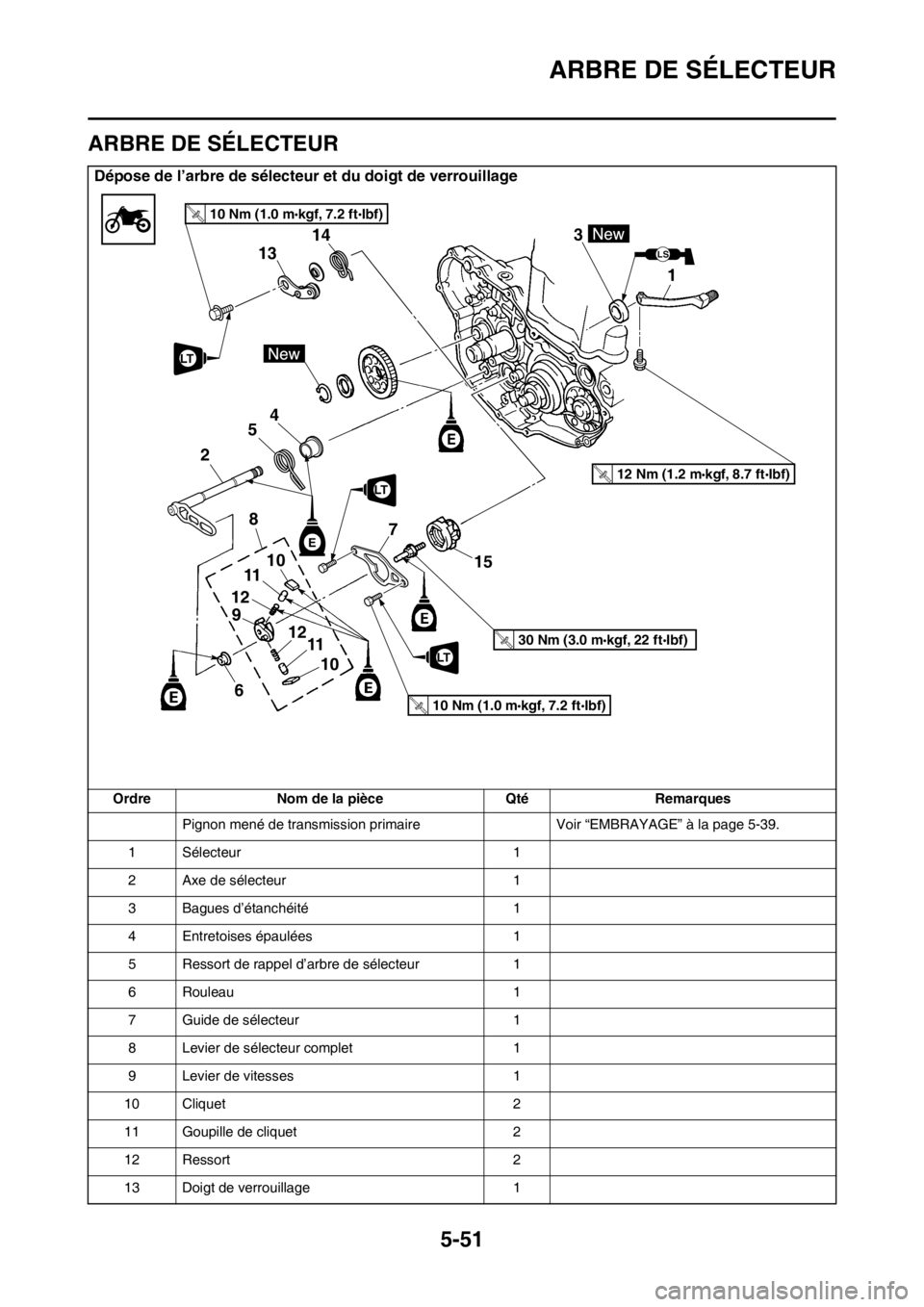

ARBRE DE SÉLECTEUR
5-51
FASB111253
ARBRE DE SÉLECTEUR
Dépose de l’arbre de sélecteur et du doigt de verrouillage
Ordre Nom de la pièce Qté Remarques
Pignon mené de transmission primaire Voir “EMBRAYAGE” à la page 5-39.
1 Sélecteur 1
2 Axe de sélecteur 1
3 Bagues d’étanchéité 1
4 Entretoises épaulées 1
5 Ressort de rappel d’arbre de sélecteur 1
6 Rouleau 1
7 Guide de sélecteur 1
8 Levier de sélecteur complet 1
9 Levier de vitesses 1
10 Cliquet 2
11 Goupille de cliquet 2
12 Ressort 2
13 Doigt de verrouillage 1
LS
1 3
13
15 14
LT
610 11 12
118
1210
4
25
LT
7
LT
E
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
30 Nm (3.0 m kgf, 22 ftT.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
Ibf)
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

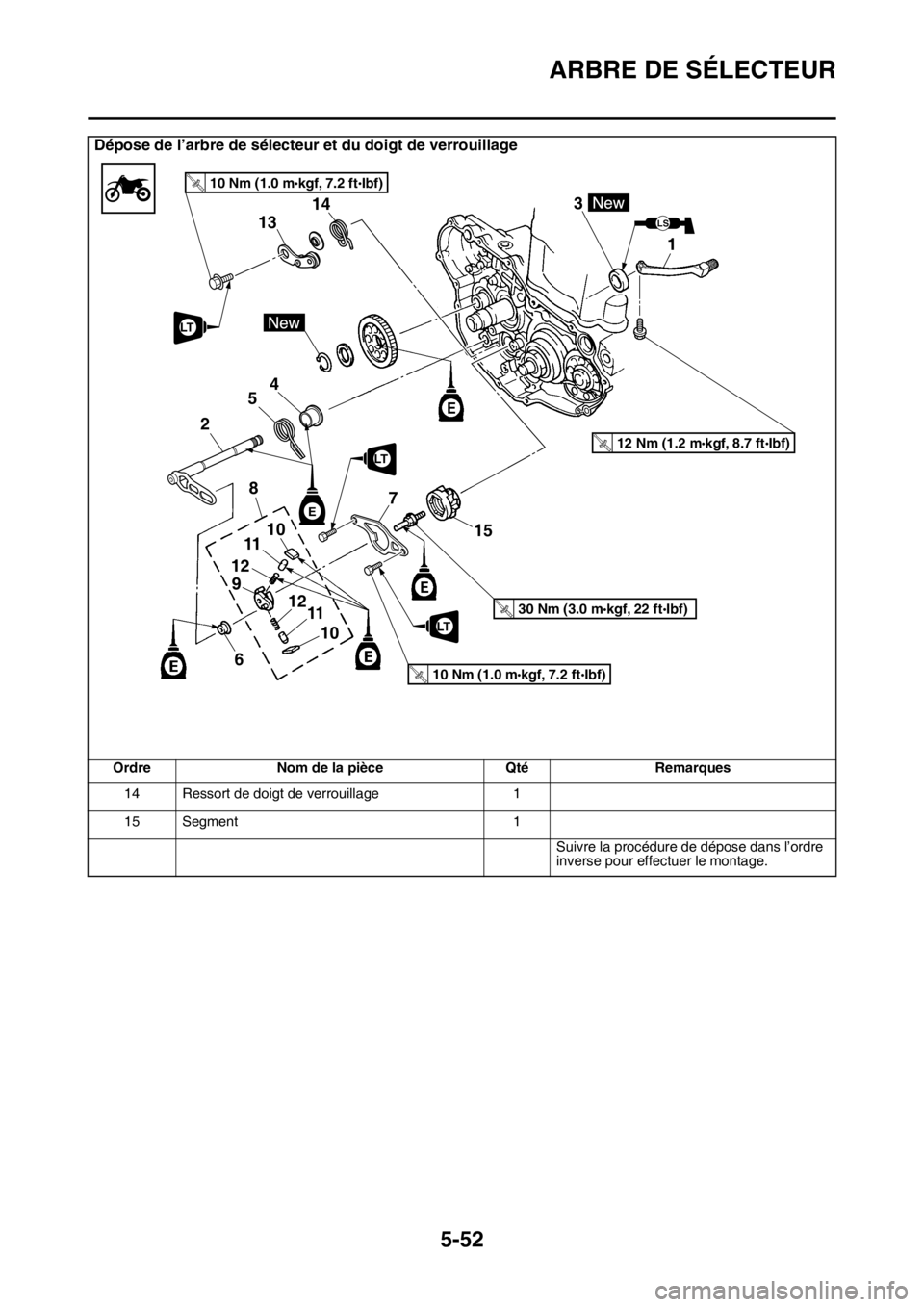

ARBRE DE SÉLECTEUR
5-52
Dépose de l’arbre de sélecteur et du doigt de verrouillage
Ordre Nom de la pièce Qté Remarques
14 Ressort de doigt de verrouillage 1
15 Segment 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
LS
1 3
13
15 14
LT
610 11 12
118
1210
4
25
LT
7
LT
E
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
30 Nm (3.0 m kgf, 22 ftT.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
Ibf)
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

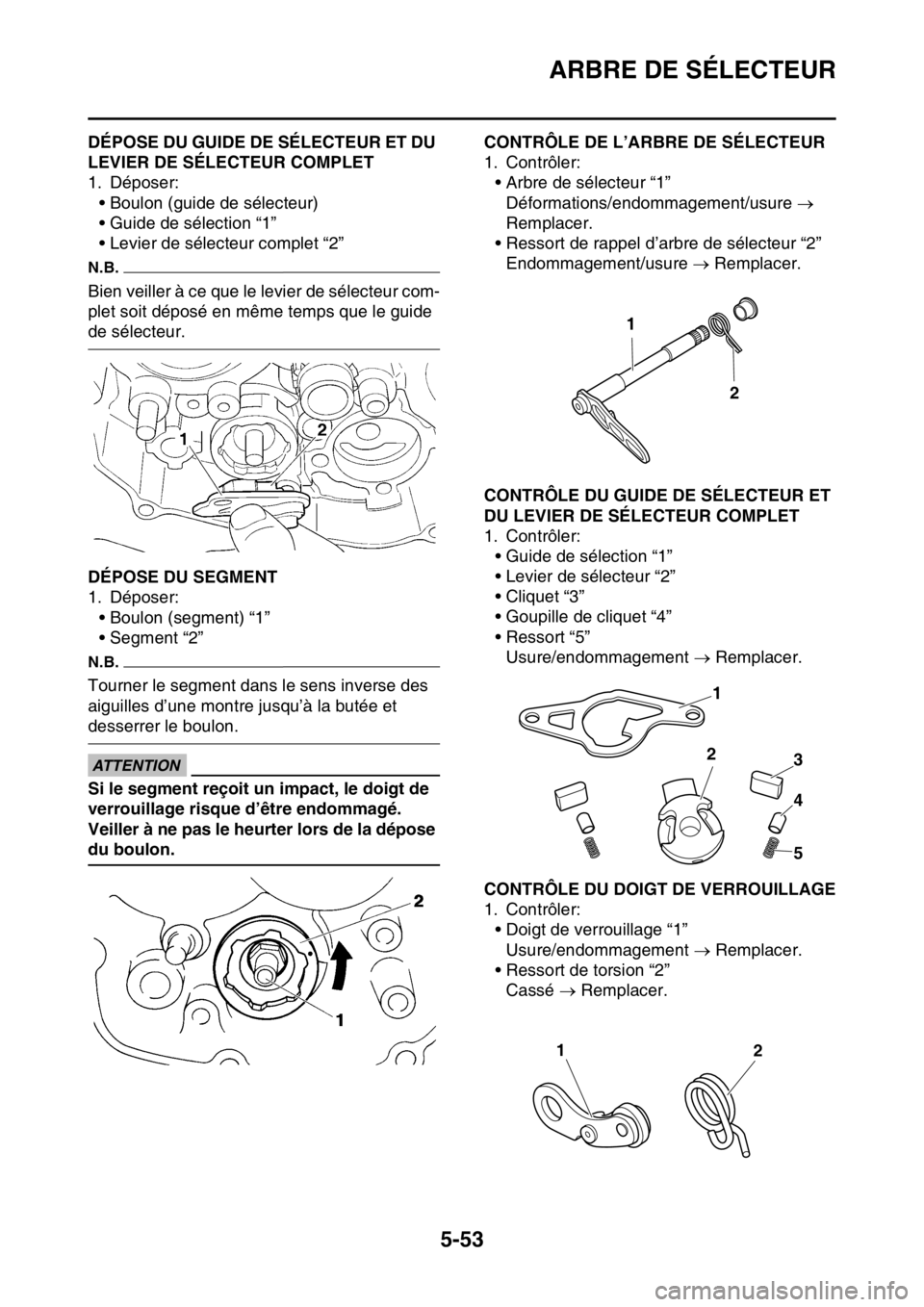

ARBRE DE SÉLECTEUR
5-53
FASB111254DÉPOSE DU GUIDE DE SÉLECTEUR ET DU
LEVIER DE SÉLECTEUR COMPLET
1. Déposer:
• Boulon (guide de sélecteur)
• Guide de sélection “1”
• Levier de sélecteur complet “2”
N.B.
Bien veiller à ce que le levier de sélecteur com-
plet soit déposé en même temps que le guide
de sélecteur.
FASB111255DÉPOSE DU SEGMENT
1. Déposer:
• Boulon (segment) “1”
• Segment “2”
N.B.
Tourner le segment dans le sens inverse des
aiguilles d’une montre jusqu’à la butée et
desserrer le boulon.
ECA
ATTENTION
Si le segment reçoit un impact, le doigt de
verrouillage risque d’être endommagé.
Veiller à ne pas le heurter lors de la dépose
du boulon.
FASB111256CONTRÔLE DE L’ARBRE DE SÉLECTEUR
1. Contrôler:
• Arbre de sélecteur “1”
Déformations/endommagement/usure 
Remplacer.
• Ressort de rappel d’arbre de sélecteur “2”
Endommagement/usure  Remplacer.
FASB111257CONTRÔLE DU GUIDE DE SÉLECTEUR ET
DU LEVIER DE SÉLECTEUR COMPLET
1. Contrôler:
• Guide de sélection “1”
• Levier de sélecteur “2”
• Cliquet “3”
• Goupille de cliquet “4”
• Ressort “5”
Usure/endommagement  Remplacer.
FASB111258CONTRÔLE DU DOIGT DE VERROUILLAGE
1. Contrôler:
• Doigt de verrouillage “1”
Usure/endommagement  Remplacer.
• Ressort de torsion “2”
Cassé  Remplacer.
1
2
1
2
3
4
5
12

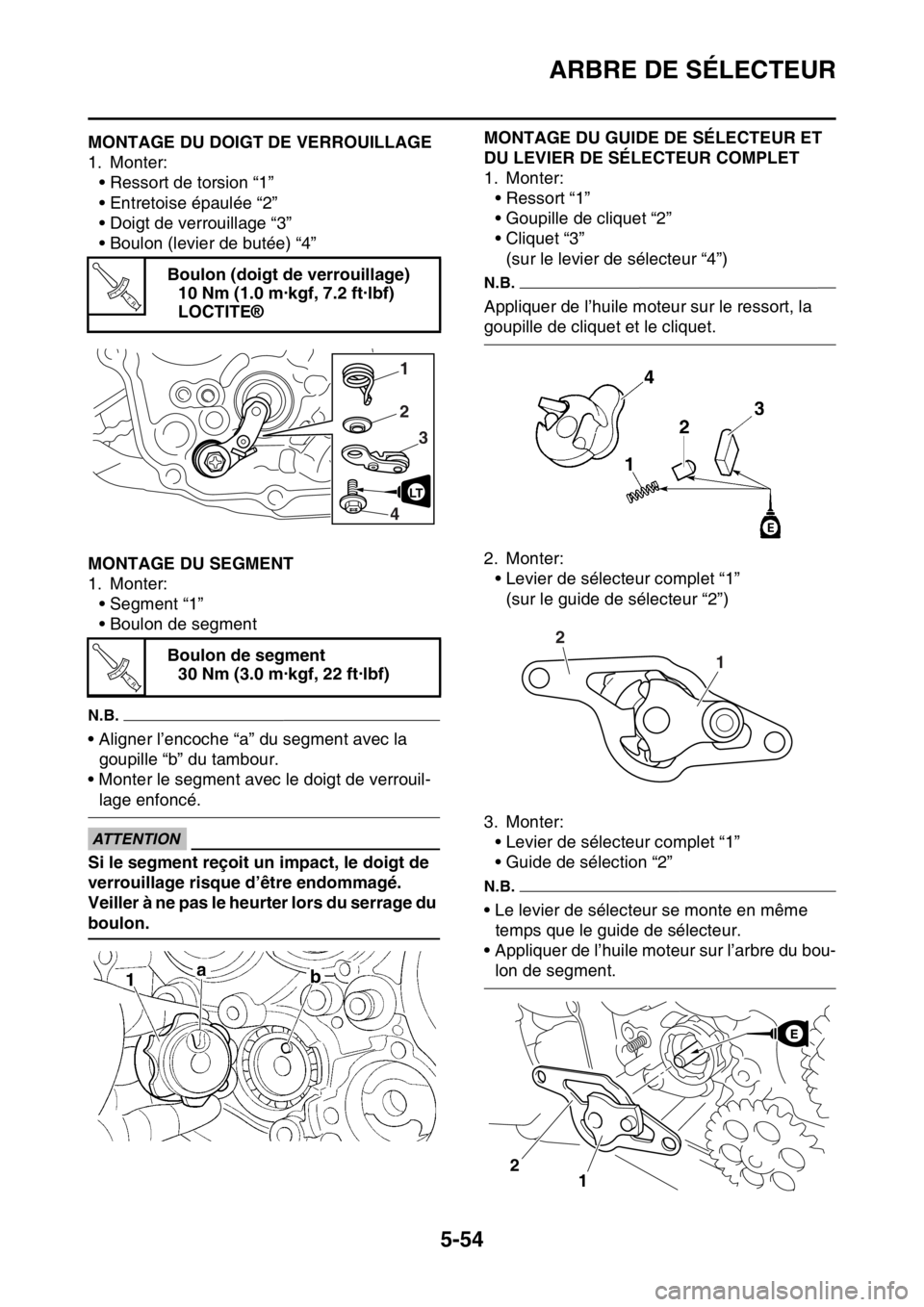

ARBRE DE SÉLECTEUR
5-54
FASB111259MONTAGE DU DOIGT DE VERROUILLAGE
1. Monter:
• Ressort de torsion “1”
• Entretoise épaulée “2”
• Doigt de verrouillage “3”
• Boulon (levier de butée) “4”
FASB111260MONTAGE DU SEGMENT
1. Monter:
• Segment “1”
• Boulon de segment
N.B.
• Aligner l’encoche “a” du segment avec la
goupille “b” du tambour.
• Monter le segment avec le doigt de verrouil-
lage enfoncé.
ECA
ATTENTION
Si le segment reçoit un impact, le doigt de
verrouillage risque d’être endommagé.
Veiller à ne pas le heurter lors du serrage du
boulon.
FASB111261
MONTAGE DU GUIDE DE SÉLECTEUR ET
DU LEVIER DE SÉLECTEUR COMPLET
1. Monter:
• Ressort “1”
• Goupille de cliquet “2”
• Cliquet “3”
(sur le levier de sélecteur “4”)
N.B.
Appliquer de l’huile moteur sur le ressort, la
goupille de cliquet et le cliquet.
2. Monter:
• Levier de sélecteur complet “1”
(sur le guide de sélecteur “2”)
3. Monter:
• Levier de sélecteur complet “1”
• Guide de sélection “2”
N.B.
• Le levier de sélecteur se monte en même
temps que le guide de sélecteur.
• Appliquer de l’huile moteur sur l’arbre du bou-
lon de segment. Boulon (doigt de verrouillage)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Boulon de segment
30 Nm (3.0 m·kgf, 22 ft·lbf)
T R..
2 1
3
4
LT
T R..
1
2
1 2

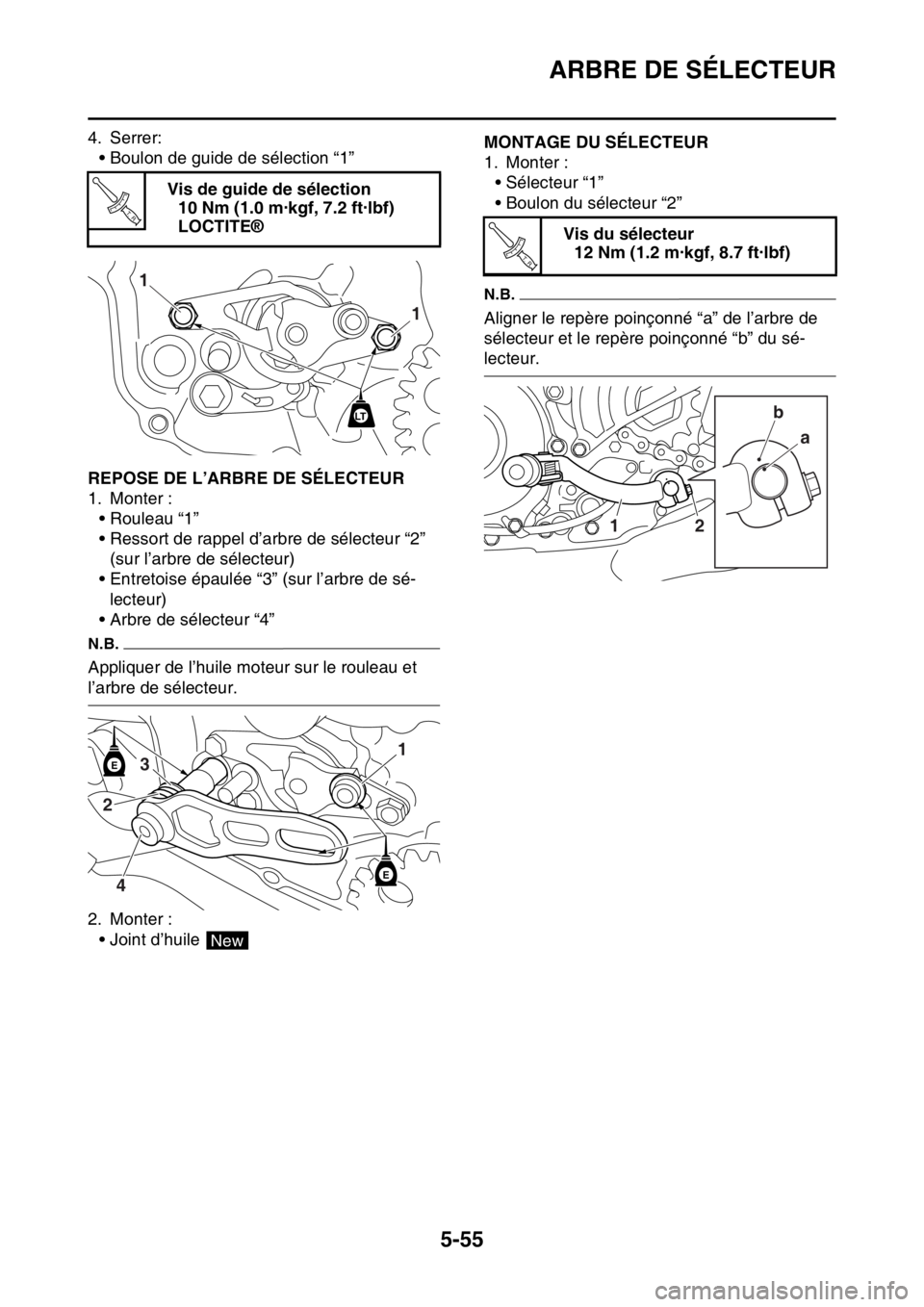

ARBRE DE SÉLECTEUR
5-55
4. Serrer:
• Boulon de guide de sélection “1”
FASB111262REPOSE DE L’ARBRE DE SÉLECTEUR
1. Monter :
• Rouleau “1”
• Ressort de rappel d’arbre de sélecteur “2”
(sur l’arbre de sélecteur)
• Entretoise épaulée “3” (sur l’arbre de sé-
lecteur)
• Arbre de sélecteur “4”
N.B.
Appliquer de l’huile moteur sur le rouleau et
l’arbre de sélecteur.
2. Monter :
• Joint d’huile
FASB111263MONTAGE DU SÉLECTEUR
1. Monter :
• Sélecteur “1”
• Boulon du sélecteur “2”
N.B.
Aligner le repère poinçonné “a” de l’arbre de
sélecteur et le repère poinçonné “b” du sé-
lecteur. Vis de guide de sélection
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
T R..
1 1
LT
E
E
1
23
4
New
Vis du sélecteur
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
T R..
a
12b
