2016 YAMAHA YZ450F Notices Demploi (in French)

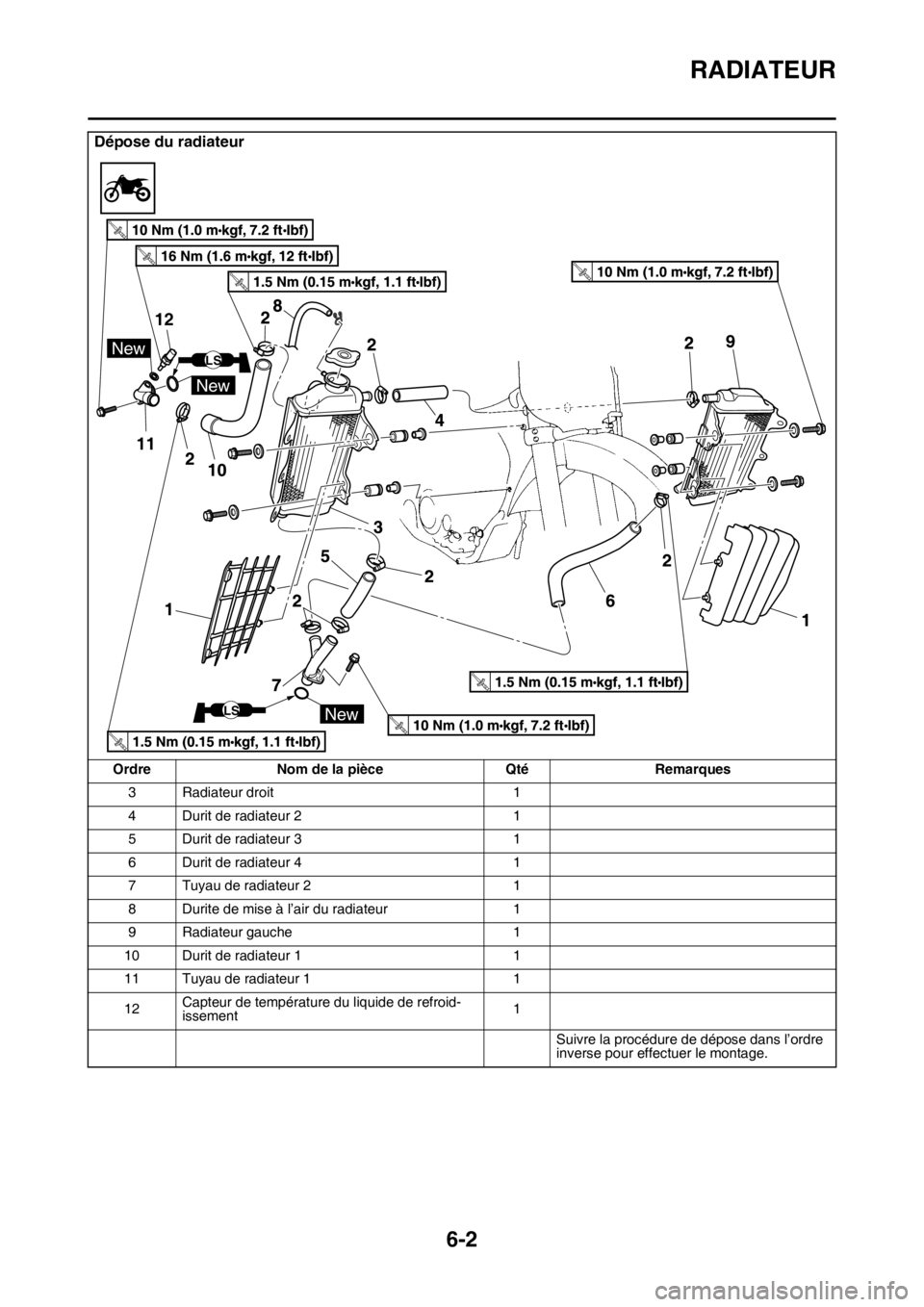

RADIATEUR
6-2
3 Radiateur droit 1
4 Durit de radiateur 2 1
5 Durit de radiateur 3 1
6 Durit de radiateur 4 1
7 Tuyau de radiateur 2 1
8 Durite de mise à l’air du radiateur 1
9 Radiateur gauche 1
10 Durit de radiateur 1 1
11 Tuyau de radiateur 1 1
12Capteur de température du liquide de refroid-
issement1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du radiateur
Ordre Nom de la pièce Qté Remarques
11
12
New
New
New
LS
LS

RADIATEUR
6-3
FASB111295REMARQUES CONCERNANT LA MANIPU-
LATION
EWA
AVERTISSEMENT
Si le liquide de refroidissement semble
chaud, ne pas enlever le bouchon du radia-
teur.

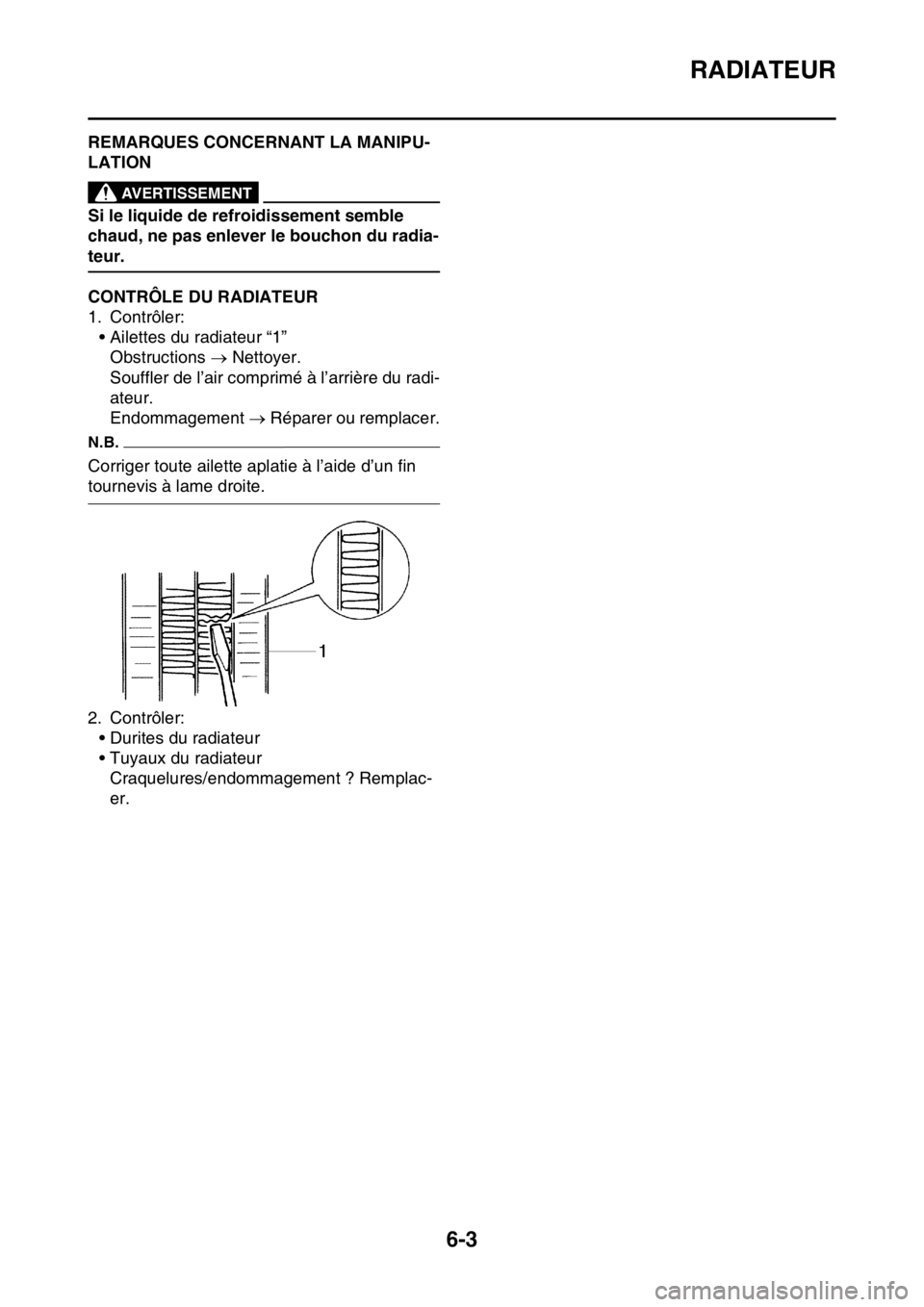

FASB111296CONTRÔLE DU RADIATEUR
1. Contrôler:
• Ailettes du radiateur “1”
Obstructions  Nettoyer.
Souffler de l’air comprimé à l’arrière du radi-
ateur.
Endommagement  Réparer ou remplacer.
N.B.
Corriger toute ailette aplatie à l’aide d’un fin
tournevis à lame droite.
2. Contrôler:
• Durites du radiateur
• Tuyaux du radiateur
Craquelures/endommagement ? Remplac-
er.

POMPE A EAU
6-4
FASB111297

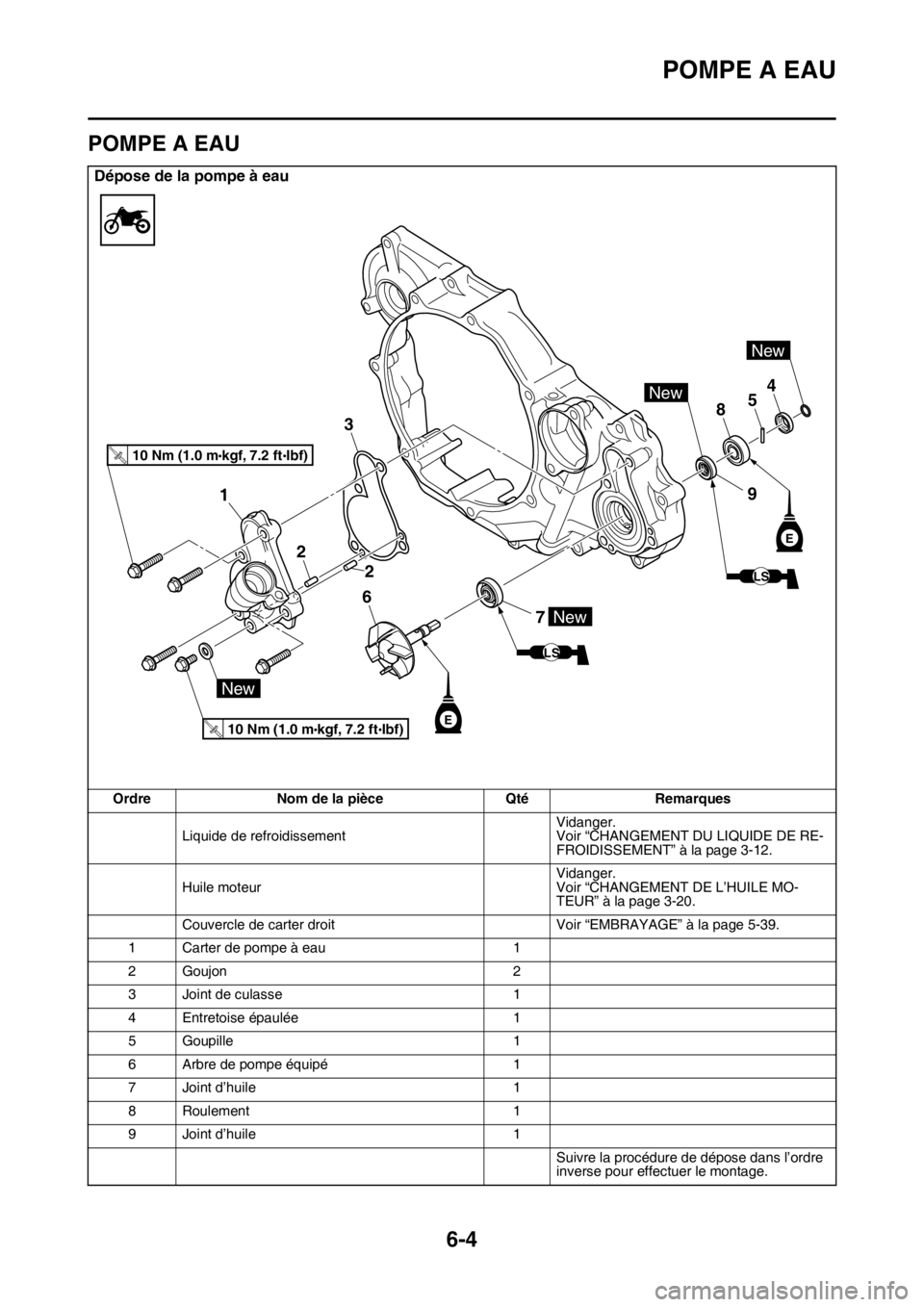

POMPE A EAU
Dépose de la pompe à eau
Ordre Nom de la pièce Qté Remarques
Liquide de refroidissementVidanger.
Voir “CHANGEMENT DU LIQUIDE DE RE-
FROIDISSEMENT” à la page 3-12.
Huile moteurVidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-20.
Couvercle de carter droit Voir “EMBRAYAGE” à la page 5-39.
1 Carter de pompe à eau 1
2Goujon 2
3 Joint de culasse 1
4 Entretoise épaulée 1
5 Goupille 1
6 Arbre de pompe équipé 1
7 Joint d’huile 1
8 Roulement 1
9 Joint d’huile 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
LS
LS
7
6
2
2
3
1
854
New
New
New
E
9
New
E
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

POMPE A EAU
6-5

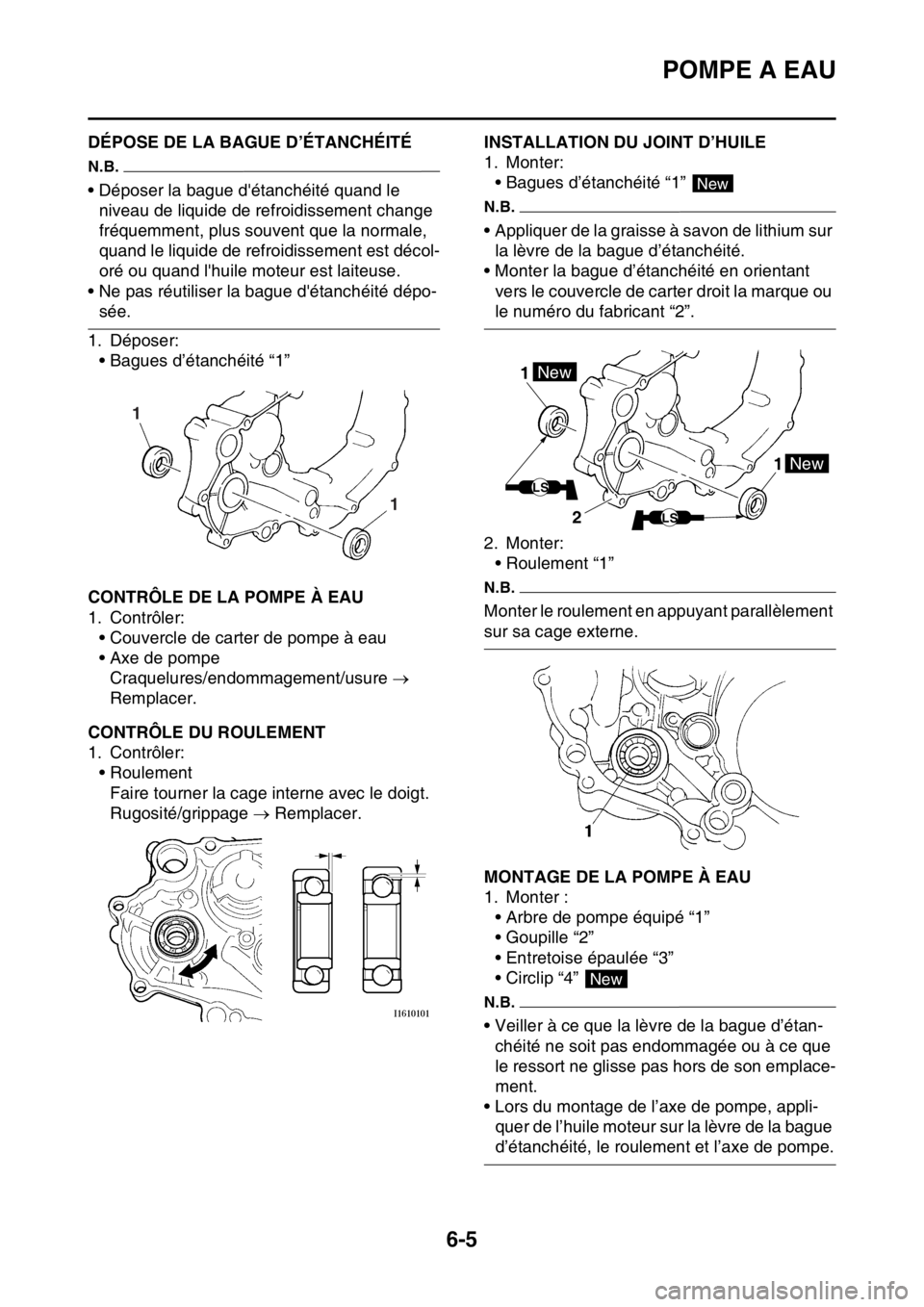

FASB111298DÉPOSE DE LA BAGUE D’ÉTANCHÉITÉ
N.B.
• Déposer la bague d'étanchéité quand le
niveau de liquide de refroidissement change
fréquemment, plus souvent que la normale,
quand le liquide de refroidissement est décol-
oré ou quand l'huile moteur est laiteuse.
• Ne pas réutiliser la bague d'étanchéité dépo-
sée.
1. Déposer:
• Bagues d’étanchéité “1”
FASB111299CONTRÔLE DE LA POMPE À EAU
1. Contrôler:
• Couvercle de carter de pompe à eau
• Axe de pompe
Craquelures/endommagement/usure 
Remplacer.
FASB111300CONTRÔLE DU ROULEMENT
1. Contrôler:
• Roulement
Faire tourner la cage interne avec le doigt.
Rugosité/grippage  Remplacer.
FASB111301INSTALLATION DU JOINT D’HUILE
1. Monter:
• Bagues d’étanchéité “1”
N.B.
• Appliquer de la graisse à savon de lithium sur
la lèvre de la bague d’étanchéité.
• Monter la bague d’étanchéité en orientant
vers le couvercle de carter droit la marque ou
le numéro du fabricant “2”.
2. Monter:
• Roulement “1”
N.B.
Monter le roulement en appuyant parallèlement
sur sa cage externe.
FASB111302MONTAGE DE LA POMPE À EAU
1. Monter :
• Arbre de pompe équipé “1”
• Goupille “2”
• Entretoise épaulée “3”
• Circlip “4”
N.B.
• Veiller à ce que la lèvre de la bague d’étan-
chéité ne soit pas endommagée ou à ce que
le ressort ne glisse pas hors de son emplace-
ment.
• Lors du montage de l’axe de pompe, appli-
quer de l’huile moteur sur la lèvre de la bague
d’étanchéité, le roulement et l’axe de pompe.
1 1
New
1 1New
New
LS
LS2
New

POMPE A EAU
6-6

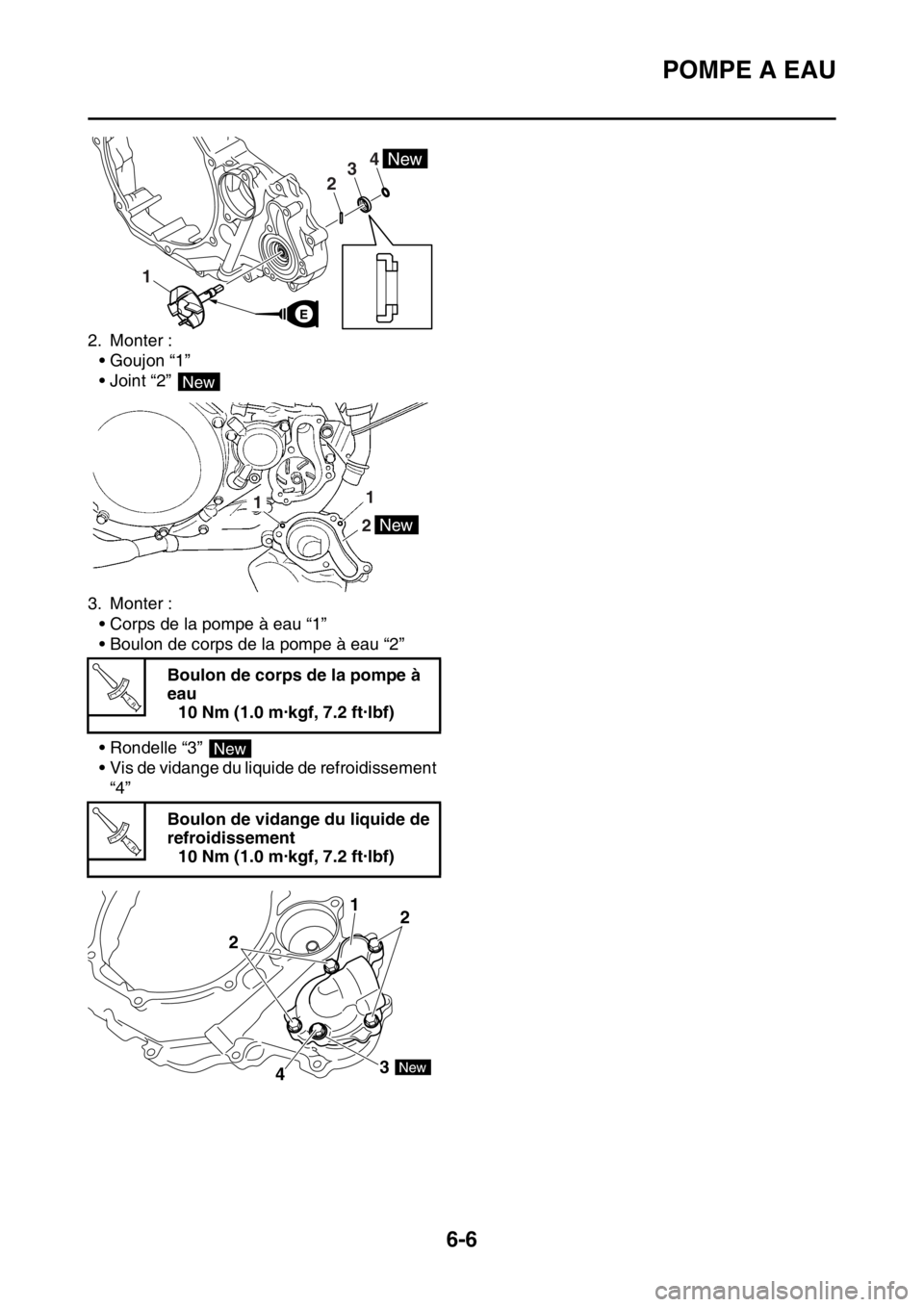

2. Monter :
• Goujon “1”
• Joint “2”
3. Monter :
• Corps de la pompe à eau “1”
• Boulon de corps de la pompe à eau “2”
• Rondelle “3”
• Vis de vidange du liquide de refroidissement
“4”Boulon de corps de la pompe à
eau
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de vidange du liquide de
refroidissement
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
4
1
23New
E
New
21
1New
T R..
New
T R..
2
2
43 1
New

POMPE A EAU
6-7

7
SYSTEME D’ALIMENTATION EN CARBURANT
RESERVOIR A CARBURANT......................................................................... 7-1
DEPOSE DU RESERVOIR DE CARBURANT ........................................... 7-3
DEPOSE DE LA POMPE A CARBURANT ................................................ 7-3
CONTROLE DU CORPS DE LA POMPE A CARBURANT ....................... 7-3
INSTALLATION DE LA POMPE A CARBURANT ...................................... 7-4
MISE EN PLACE DU RESERVOIR DE CARBURANT .............................. 7-4
CONTROLE DE LA PRESSION DU CARBURANT ................................... 7-5
VERIFICATION DE L’AMORTISSEUR ...................................................... 7-5
CONTRÔLE ET REMPLACEMENT DE LA PROTECTION ....................... 7-5
BOITIER D’INJECTION.................................................................................... 7-7
CONTROLE DES INJECTEURS.............................................................. 7-10
CONTROLE DE LA BOITIER DINJECTION ............................................ 7-10
CONTROLE DU RACCORD DU BOITIER D’INJECTION ....................... 7-11
REGLAGE DU CAPTEUR DE POSITION DE PAPILLON DES GAZ ...... 7-11

RESERVOIR A CARBURANT
7-1
FASB111303
N.B.
Cette section s’adresse aux personnes qui possèdent les connaissances et les compétences de
base requises pour effectuer l’entretien de motos Yamaha (par exemple, des concessionnaires
Yamaha, des techniciens, etc.). Celles qui ne disposent pas des connaissances et des compétences
suffisantes pour assurer l’entretien de leur moto sont priées de ne pas effectuer de tâches d’inspec-
tion, de réglage, de démontage ou de remontage en se référant uniquement à ce manuel. Sinon, des
problèmes d’entretien et des dommages mécaniques pourraient survenir.
FASB111304

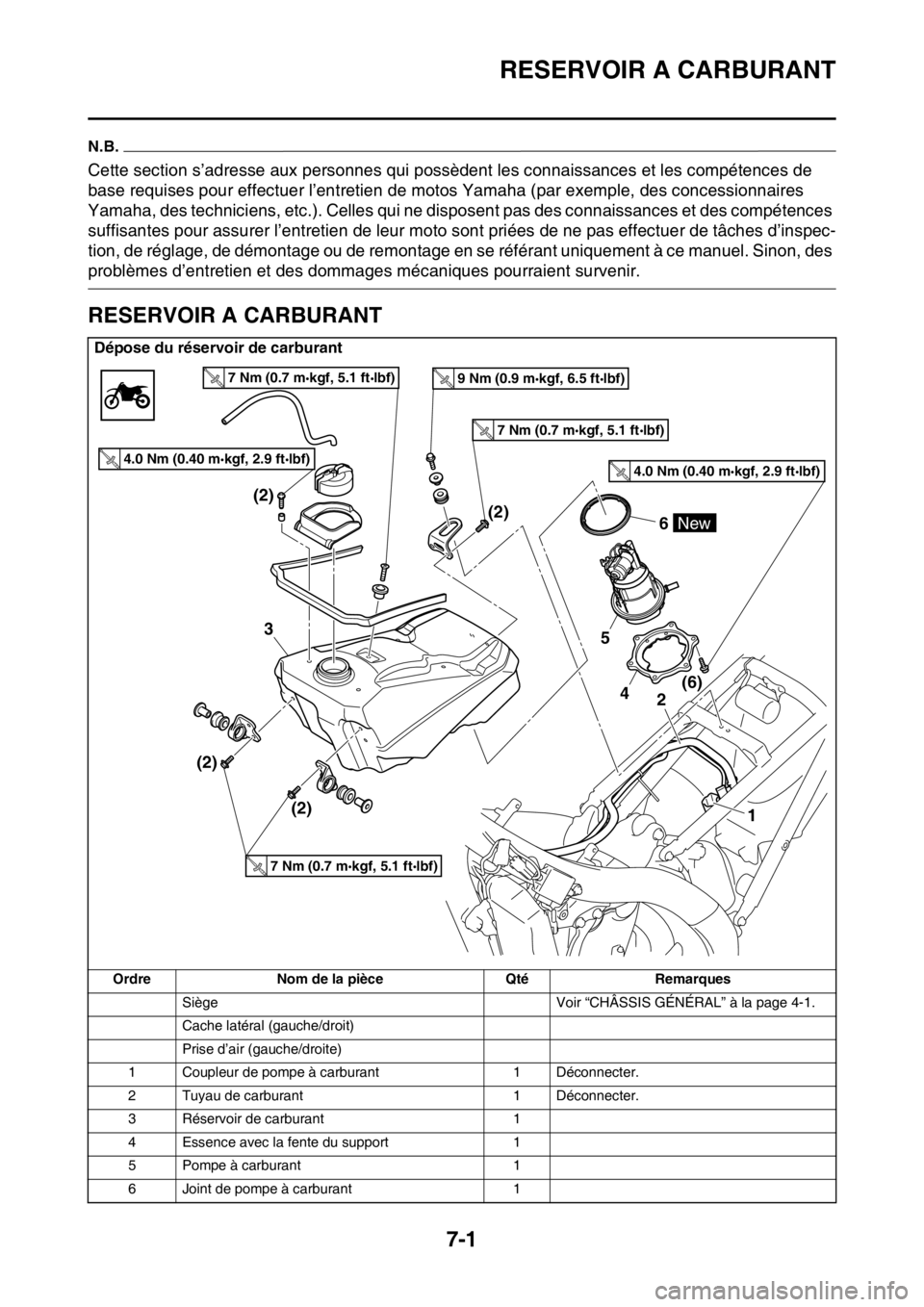

RESERVOIR A CARBURANT
Dépose du réservoir de carburant
Ordre Nom de la pièce Qté Remarques
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit)
Prise d’air (gauche/droite)
1 Coupleur de pompe à carburant 1 Déconnecter.
2 Tuyau de carburant 1 Déconnecter.
3 Réservoir de carburant 1
4 Essence avec la fente du support 1
5 Pompe à carburant 1
6 Joint de pompe à carburant 1
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
7 Nm (0.7 m kgf, 5.1 ft lbf)9 Nm (0.9 m kgf, 6.5 ft lbf)
4.0 Nm (0.40 m kgf, 2.9 ft lbf)4.0 Nm (0.40 m kgf, 2.9 ft lbf)
7 Nm (0.7 m kgf, 5.1 ft lbf)
7 Nm (0.7 m kgf, 5.1 ft lbf)
