2016 YAMAHA YZ450F Notices Demploi (in French)

POMPE À HUILE ET PIGNON DE BALANCIER
5-56
FASB111264

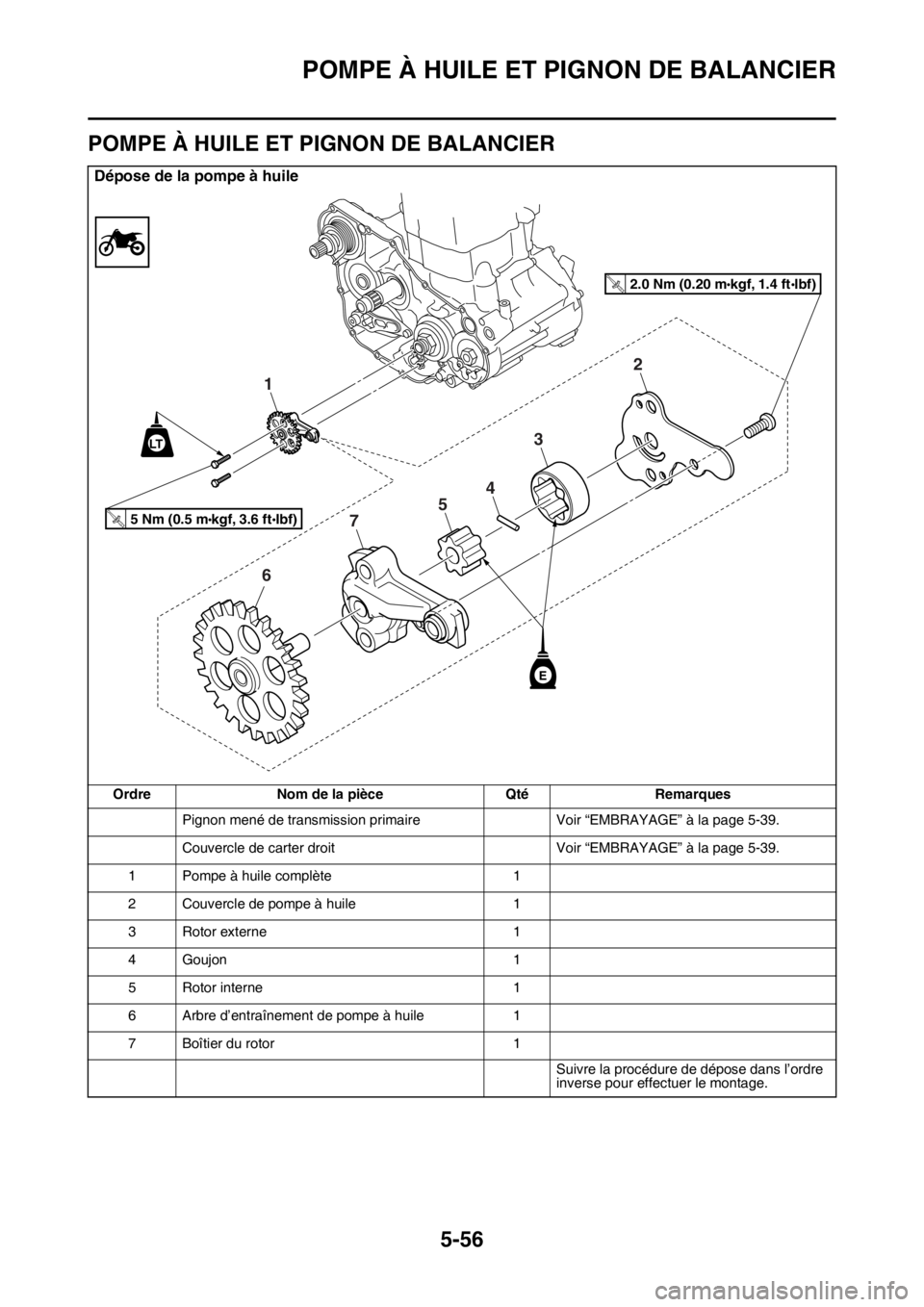

POMPE À HUILE ET PIGNON DE BALANCIER
Dépose de la pompe à huile
Ordre Nom de la pièce Qté Remarques
Pignon mené de transmission primaire Voir “EMBRAYAGE” à la page 5-39.
Couvercle de carter droit Voir “EMBRAYAGE” à la page 5-39.
1 Pompe à huile complète 1
2 Couvercle de pompe à huile 1
3 Rotor externe 1
4Goujon 1
5 Rotor interne 1
6 Arbre d’entraînement de pompe à huile 1
7 Boîtier du rotor 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
2.0 Nm (0.20 mkgf, 1.4 ftIbf)T.R
.
5 Nm (0.5 mkgf, 3.6 ftIbf)T.R
.
LT
E
3
2
1
4
5
7
6

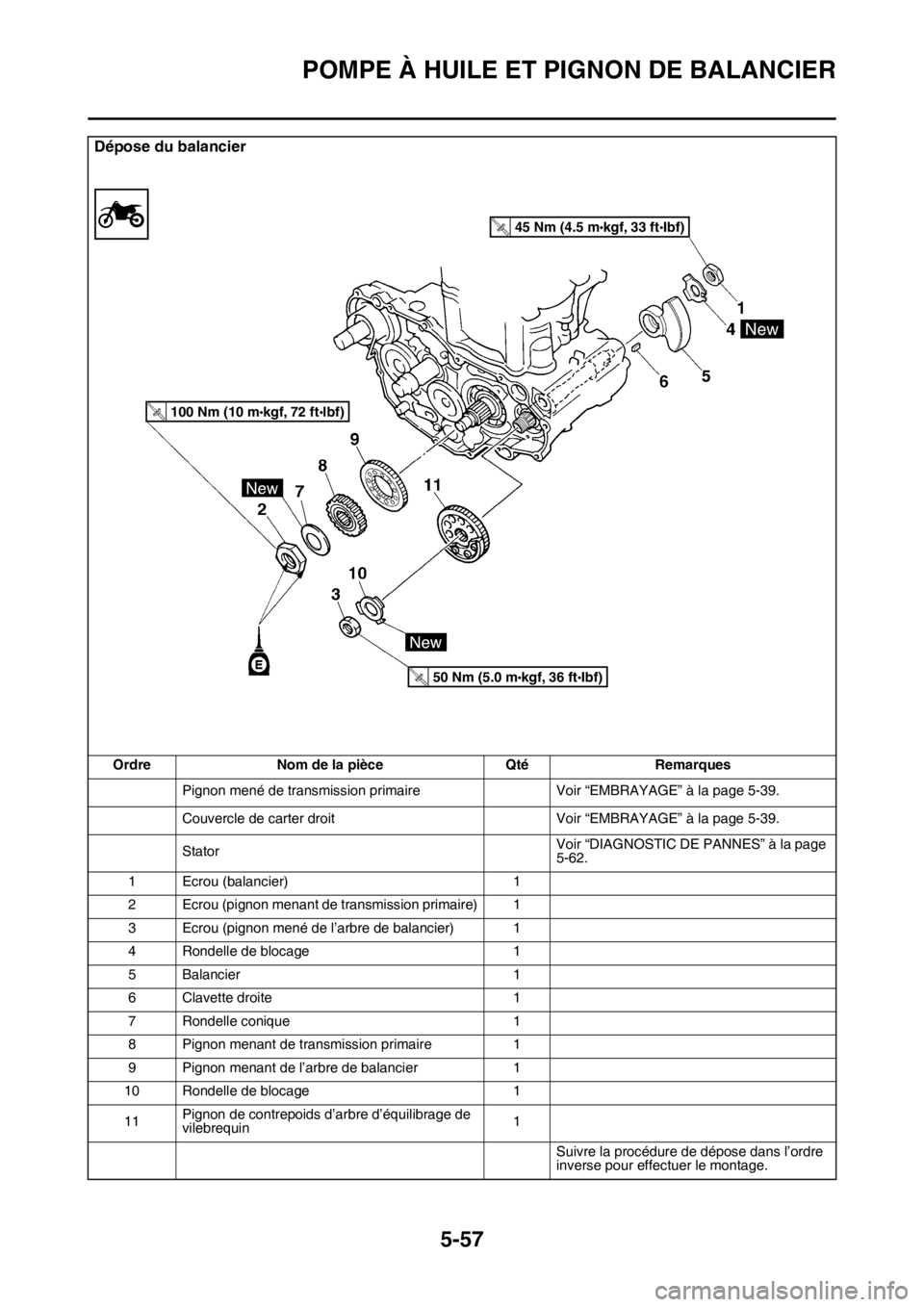

POMPE À HUILE ET PIGNON DE BALANCIER
5-57
Dépose du balancier
Ordre Nom de la pièce Qté Remarques
Pignon mené de transmission primaire Voir “EMBRAYAGE” à la page 5-39.
Couvercle de carter droit Voir “EMBRAYAGE” à la page 5-39.
StatorVoir “DIAGNOSTIC DE PANNES” à la page
5-62.
1 Ecrou (balancier) 1
2 Ecrou (pignon menant de transmission primaire) 1
3 Ecrou (pignon mené de l’arbre de balancier) 1
4 Rondelle de blocage 1
5 Balancier 1
6 Clavette droite 1
7 Rondelle conique 1
8 Pignon menant de transmission primaire 1
9 Pignon menant de l’arbre de balancier 1
10 Rondelle de blocage 1
11Pignon de contrepoids d’arbre d’équilibrage de
vilebrequin1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
45 Nm (4.5 mkgf, 33 ftIbf)T.
R
.
100 Nm (10 mkgf, 72 ftlbf)T.R.
50 Nm (5.0 mkgf, 36 ftIbf)T.
R
.
New

POMPE À HUILE ET PIGNON DE BALANCIER
5-58
FASB111265DÉPOSE DU BALANCIER
1. Redresser l’onglet de la rondelle-frein.
2. Desserrer:
• Écrou de balancier “1”
• Écrou de pignon menant de transmission
primaire “2”
• Écrou de pignon de contrepoids d’arbre
d’équilibrage de vilebrequin “3”
N.B.
Placer une plaque d’aluminium “a” entre les
dents du pignon menant d’arbre d’équilibrage
de vilebrequin “4” et du pignon de contrepoids
d’arbre d’équilibrage de vilebrequin “5”.
FASB111266CONTRÔLE DU PIGNON MENANT DE
TRANSMISSION PRIMAIRE, DU PIGNON
MENANT DE L’ARBRE DE BALANCIER ET
DU PIGNON DE CONTREPOIDS D’ARBRE
D’ÉQUILIBRAGE DE VILEBREQUIN
1. Contrôler:
• Pignon menant de transmission primaire “1”
• Pignon menant de l’arbre de balancier “2”
• Pignon de contrepoids d’arbre d’équilibrage
de vilebrequin “3”
Usure/endommagement  Remplacer.
FASB111267CONTRÔLE DU BALANCIER
1. Contrôler:
• Balancier
Craquelures/endommagement  Remplac-
er.
FASB111268CONTRÔLE DE LA POMPE À HUILE
1. Contrôler:
• Pignon menant de pompe à huile
• Pignon mené de pompe à huile
• Corps de la pompe à d’huile
• Couvercle du corps de la pompe à huile
Fissures/endommagement/usure  Rem-
placer les pièces défectueuses.
1
5
4
2
a
43
a
5

POMPE À HUILE ET PIGNON DE BALANCIER
5-59
2. Mesurer:
• Jeu entre le rotor interne et le rotor externe
“a”
• Jeu entre le rotor externe et le corps de la
pompe à huile “b”
• Jeu entre le corps de la pompe à huile et les
rotors interne et externe “c”
Hors spécifications  Remplacer la pompe
à huile.
3. Contrôler:
• Fonctionnement de la pompe à huile
Mouvement rugueux  Répéter les étapes
(1) et (2) ou remplacer les pièces dé-
fectueuses.FASB111269MONTAGE DE LA POMPE À HUILE
1. Monter:
• Arbre d’entraînement de pompe à huile “1”
• Rotor interne “2”
• Goujon “3”
N.B.
• Appliquer de l’huile moteur sur l’arbre d’en-
traînement de la pompe à huile et le rotor in-
terne.
• Insérer le goujon dans la gorge du rotor in-
terne.
2. Monter:
• Rotor externe “1”
N.B.
Appliquer de l’huile moteur sur le rotor externe.
3. Monter:
• Couvercle de pompe à huile “1”
• Vis de couvercle de pompe à huile “2” Jeu entre rotor intérieur et rotor
extérieur
Inférieur à 0.150 mm (0.0059 in)
Limite
0.20 mm (0.0079 in)
Jeu entre rotor extérieur et corps
de la pompe à huile
0.13–0.18 mm (0.0051–0.0071 in)
Limite
0.24 mm (0.0094 in)
Jeu entre corps de pompe et rotor
extérieur et rotor intérieur
0.06–0.11 mm (0.0024–0.0043 in)
Limite
0.17 mm (0.0067 in)
1. Rotor interne
2. Rotor externe
3. Corps de la pompe à huile
b
a 1
2
3
c
Vis de couvercle de pompe à
huile
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
21
3
1
E
T R..
2
1

POMPE À HUILE ET PIGNON DE BALANCIER
5-60
FASB111270MONTAGE DE LA POMPE À HUILE ET DU
PIGNON DE BALANCIER
1. Monter :
• Pompe à huile équipée “1”
• Boulon de pompe à huile équipée “2”
ECA1DX1023
ATTENTION
Après avoir serré les boulons, s’assurer
que la pompe à huile tourne sans problème.
2. Monter :
• Pignon de contrepoids d’arbre d’équilibrage
de vilebrequin “1”
N.B.
Monter le pignon de contrepoids d’arbre
d’équilibrage de vilebrequin et l’arbre d’équili-
brage de vilebrequin en alignant leurs cann-
elures inférieures “a”.
3. Monter :
• Pignon menant du balancier “1”
N.B.
• Aligner le repère poinçonné “a” du pignon
menant du balancier et le repère poinçonné
“b” du pignon de contrepoids d’arbre d’équili-
brage de vilebrequin.
• Monter le pignon de contrepoids du balancier
et le vilebrequin en alignant leurs cannelures
inférieures “c”.4. Monter :
• Rondelle-frein “1”
• Écrou de pignon de contrepoids d’arbre
d’équilibrage de vilebrequin “2”
• Pignon menant de transmission primaire “3”
• Rondelle conique “4”
• Écrou de pignon menant de transmission
primaire “5”
• Clavette droite “6”
• Balancier “7”
• Rondelle-frein “8”
• Écrou de balancier “9”
N.B.
• Appliquer de l’huile moteur sur la surface de
contact et la partie filetée de l’écrou de pignon
menant de transmission primaire.
• Enduire d’huile moteur les surfaces de con-
tact de la rondelle conique.
• Placer une plaque d’aluminium “a” entre les
dents du pignon menant d’arbre d’équilibrage
de vilebrequin “10” et du pignon de con-
trepoids d’arbre d’équilibrage de vilebrequin
“11”.
• Monter la rondelle conique en orientant sa
surface convexe “b” vers l’extérieur. Boulon de pompe à huile équipée
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
LOCTITE®
T R..
1
2
LT
Écrou de pignon de contrepoids
d’arbre d’équilibrage de vilebre-
quin
50 Nm (5.0 m·kgf, 36 ft·lbf)
Écrou de pignon menant de trans-
mission primaire
100 Nm (10 m·kgf, 72 ft·lbf)
Écrou de balancier
45 Nm (4.5 m·kgf, 33 ft·lbf)
New
T R..
New
T R..
New
T R..

POMPE À HUILE ET PIGNON DE BALANCIER
5-61
5. Replier l’onglet de la rondelle-frein.
1
2 11
10
a
3 45
1011
a
b
3

DIAGNOSTIC DE PANNES
5-62
FASB111271

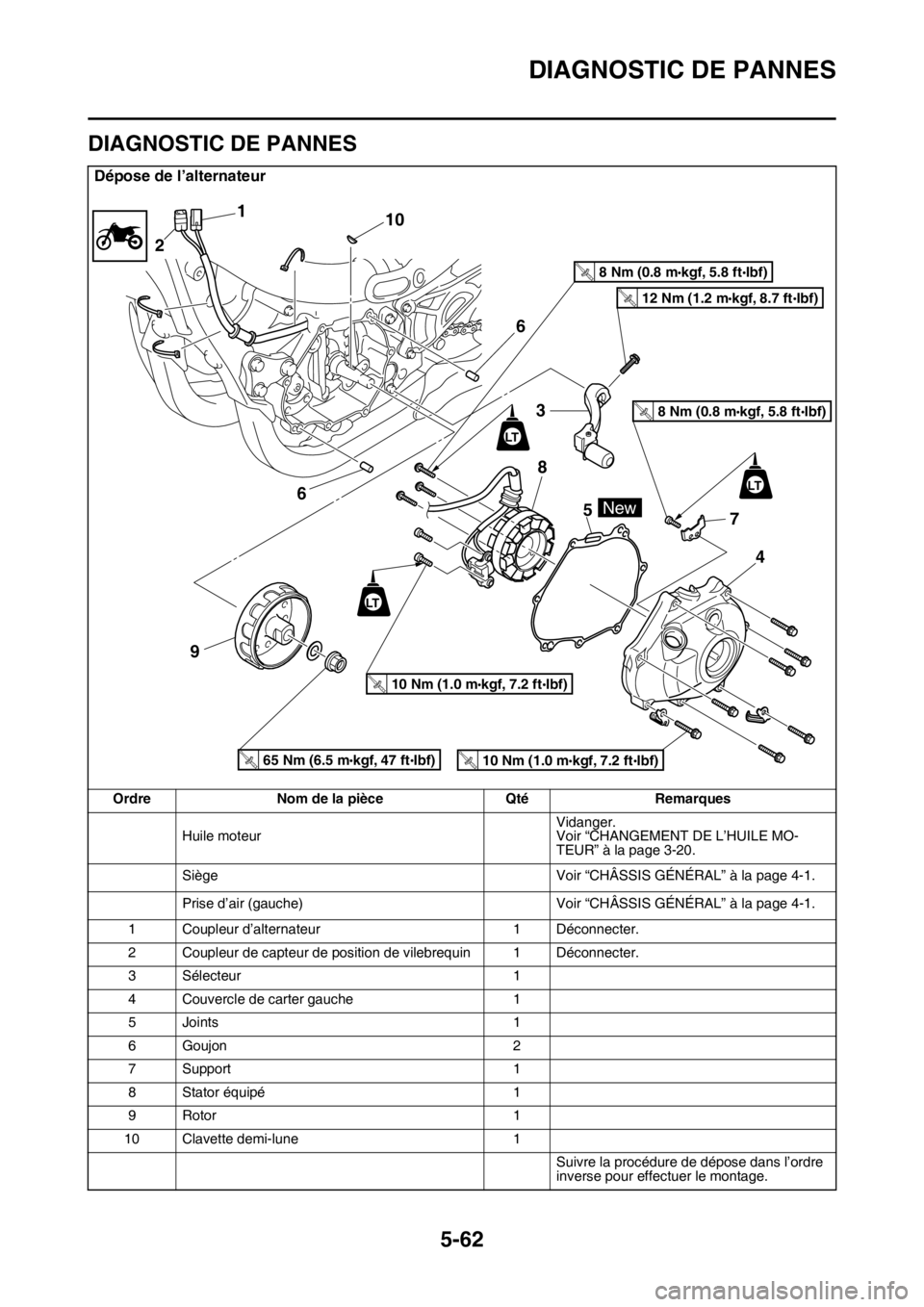

DIAGNOSTIC DE PANNES
Dépose de l’alternateur
Ordre Nom de la pièce Qté Remarques
Huile moteurVidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-20.
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
1 Coupleur d’alternateur 1 Déconnecter.
2 Coupleur de capteur de position de vilebrequin 1 Déconnecter.
3 Sélecteur 1
4 Couvercle de carter gauche 1
5 Joints 1
6Goujon 2
7 Support 1
8 Stator équipé 1
9 Rotor 1
10 Clavette demi-lune 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
110
2
4 7 5 8 3
96
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
65 Nm (6.5 m kgf, 47 ft Ibf)T.R.
New
LT
6
LT
LT
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

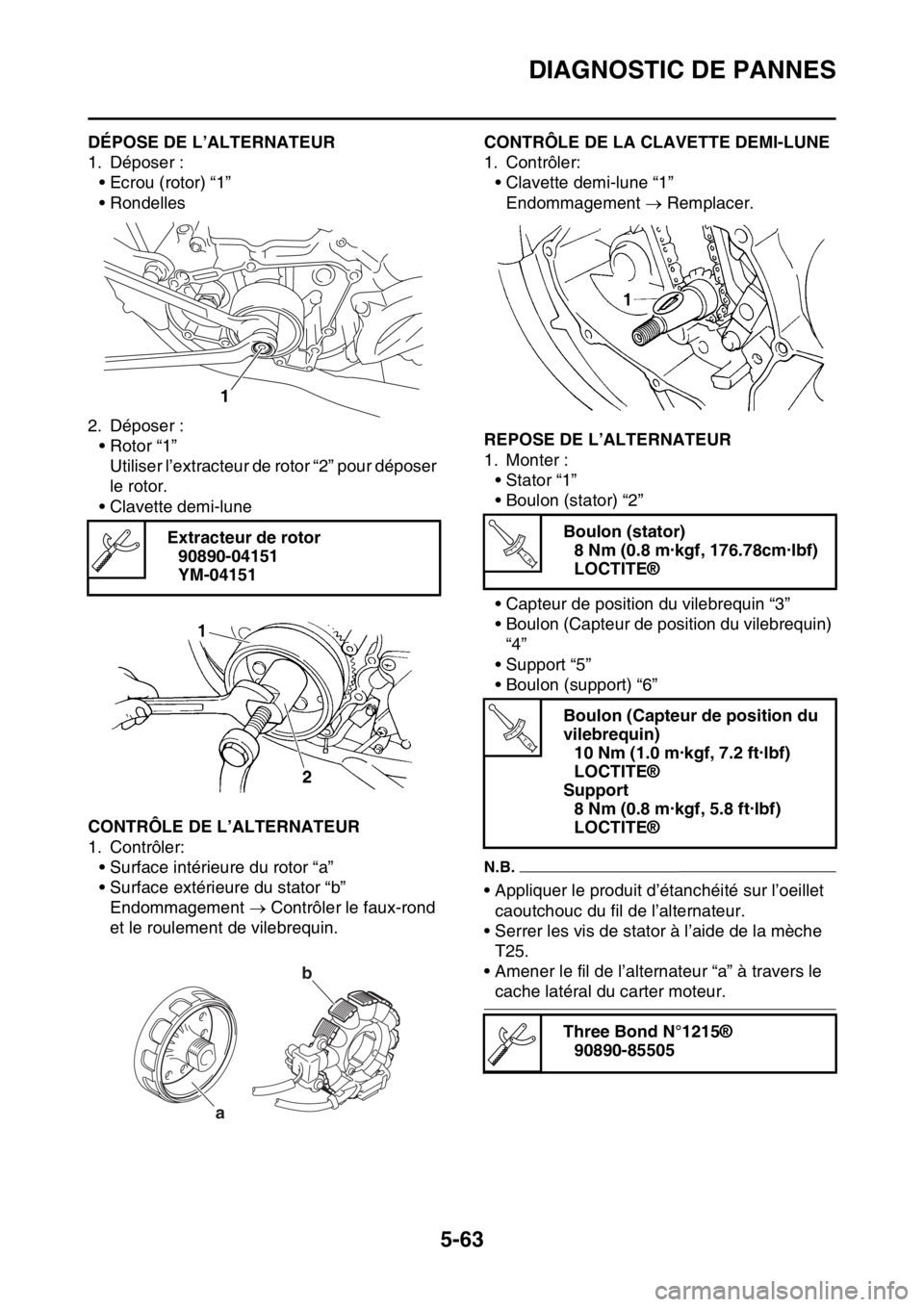

DIAGNOSTIC DE PANNES
5-63
FASB111272DÉPOSE DE L’ALTERNATEUR
1. Déposer :
• Ecrou (rotor) “1”
• Rondelles
2. Déposer :
• Rotor “1”
Utiliser l’extracteur de rotor “2” pour déposer
le rotor.
• Clavette demi-lune
FASB111273CONTRÔLE DE L’ALTERNATEUR
1. Contrôler:
• Surface intérieure du rotor “a”
• Surface extérieure du stator “b”
Endommagement  Contrôler le faux-rond
et le roulement de vilebrequin.
FASB111274CONTRÔLE DE LA CLAVETTE DEMI-LUNE
1. Contrôler:
• Clavette demi-lune “1”
Endommagement  Remplacer.
FASB111275REPOSE DE L’ALTERNATEUR
1. Monter :
• Stator “1”
• Boulon (stator) “2”
• Capteur de position du vilebrequin “3”
• Boulon (Capteur de position du vilebrequin)
“4”
• Support “5”
• Boulon (support) “6”
N.B.
• Appliquer le produit d’étanchéité sur l’oeillet
caoutchouc du fil de l’alternateur.
• Serrer les vis de stator à l’aide de la mèche
T25.
• Amener le fil de l’alternateur “a” à travers le
cache latéral du carter moteur. Extracteur de rotor
90890-04151
YM-04151
1
ab
Boulon (stator)
8 Nm (0.8 m·kgf, 176.78cm·lbf)
LOCTITE®
Boulon (Capteur de position du
vilebrequin)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Support
8 Nm (0.8 m·kgf, 5.8 ft·lbf)
LOCTITE®
Three Bond N°1215®
90890-85505
T R..
T R..
