2016 YAMAHA WR 250F Manuale de Empleo (in Spanish)

8
SISTEMA DE COMBUSTIBLE
DEPÓSITO DE COMBUSTIBLE...................................................................... 8-1
EXTRACCIÓN DEL DEPÓSITO DE COMBUSTIBLE................................ 8-3
EXTRACCIÓN DE LA BOMBA DE COMBUSTIBLE .................................. 8-3
COMPROBACIÓN DEL CUERPO DE LA BOMBA DE COMBUSTIBLE ... 8-3
INSTALACIÓN DE LA BOMBA DE COMBUSTIBLE ................................. 8-3
EXTRACCIÓN DEL MEDIDOR DE COMBUSTIBLE ................................. 8-4
COMPROBACIÓN DEL MEDIDOR DE COMBUSTIBLE ........................... 8-4
INSTALACIÓN DEL MEDIDOR DE COMBUSTIBLE ................................. 8-4
INSTALACIÓN DEL DEPÓSITO DE COMBUSTIBLE ............................... 8-5
COMPROBACIÓN DE LA PRESIÓN DEL COMBUSTIBLE ...................... 8-5
COMPROBACIÓN DEL AMORTIGUADOR ............................................... 8-6
COMPROBACIÓN Y SUSTITUCIÓN DEL PROTECTOR ......................... 8-6
CUERPO DE LA MARIPOSA........................................................................... 8-7
COMPROBACIÓN DEL INYECTOR ........................................................ 8-10
COMPROBACIÓN DEL CUERPO DE LA MARIPOSA ............................ 8-10
COMPROBACIÓN DE LA UNIÓN DEL CUERPO DE LA MARIPOSA .... 8-10
AJUSTAR EL SENSOR DE POSICIÓN DEL ACELERADOR ................. 8-11

DEPÓSITO DE COMBUSTIBLE
8-1
SAS2GB3340
NOTA
Esta sección está destinada a aquellos con conocimientos y habilidades básicos sobre las tareas de
servicio de las motocicletas Yamaha (p. ej., concesionarios Yamaha, ingenieros de servicio, etc.).
Las personas con pocos conocimientos y formación sobre las tareas de servicio, no deben llevar a
cabo las tareas de inspección, ajuste, desmontaje o montaje simplemente consultando este manual.
Puede provocar problemas de mantenimiento y daños mecánicos.
SAS2GB3341

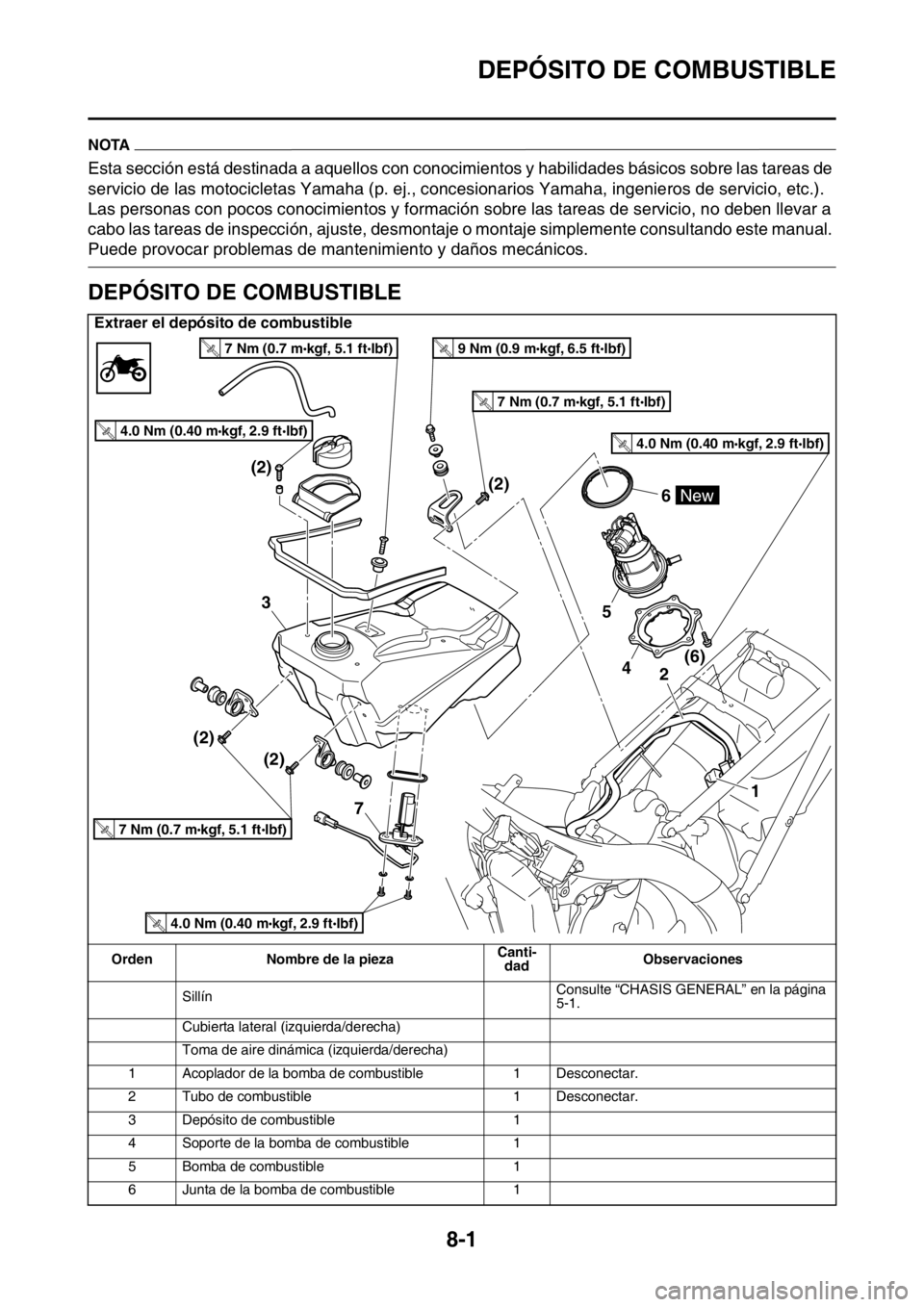

DEPÓSITO DE COMBUSTIBLE
Extraer el depósito de combustible
Orden Nombre de la piezaCanti-
dadObservaciones
SillínConsulte “CHASIS GENERAL” en la página
5-1.
Cubierta lateral (izquierda/derecha)
Toma de aire dinámica (izquierda/derecha)
1 Acoplador de la bomba de combustible 1 Desconectar.
2 Tubo de combustible 1 Desconectar.
3 Depósito de combustible 1
4 Soporte de la bomba de combustible 1
5 Bomba de combustible 1
6 Junta de la bomba de combustible 1
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
9 Nm (0.9 m kgf, 6.5 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7

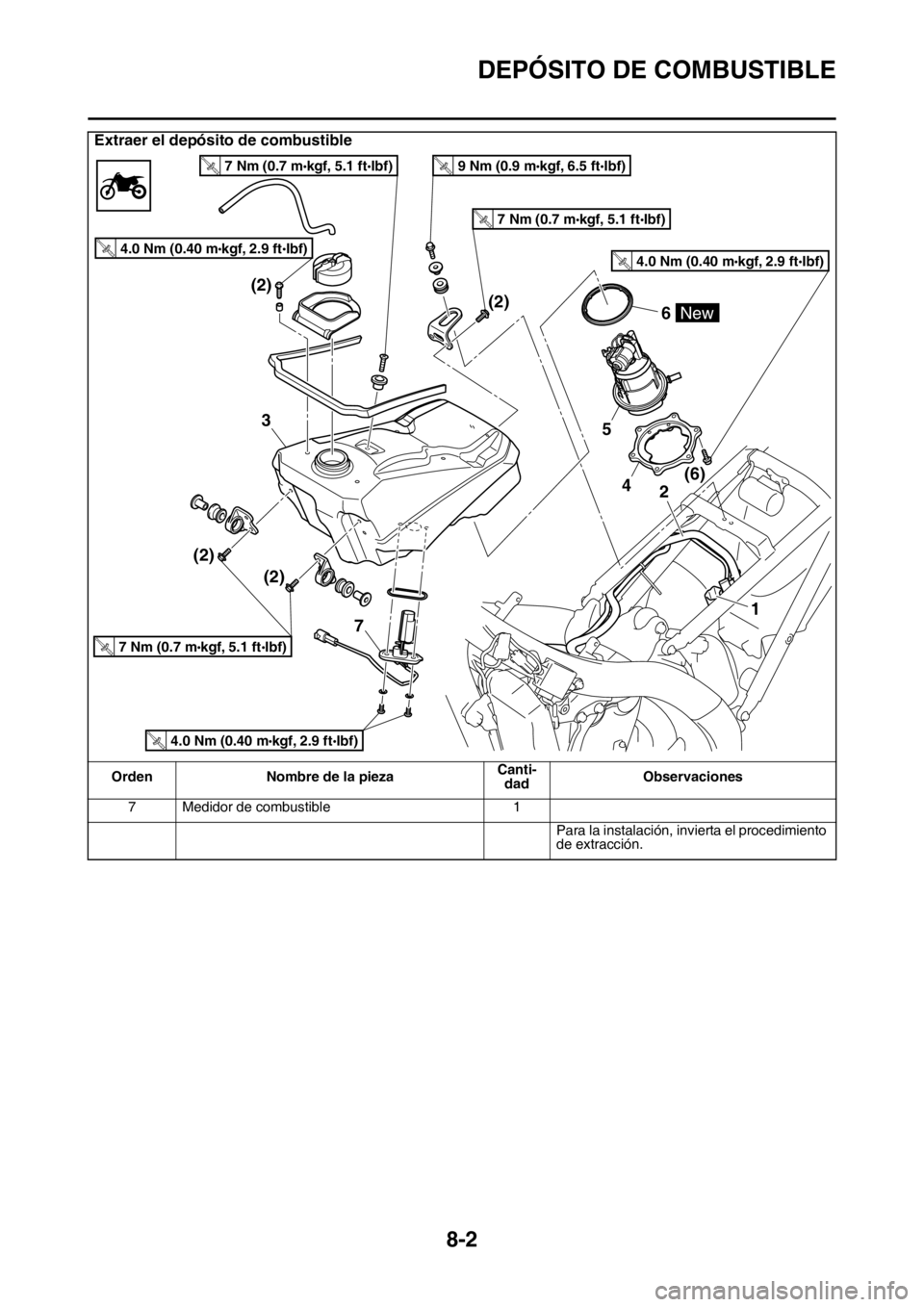

DEPÓSITO DE COMBUSTIBLE
8-2
7 Medidor de combustible 1
Para la instalación, invierta el procedimiento
de extracción.
Extraer el depósito de combustible
Orden Nombre de la piezaCanti-
dadObservaciones
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
9 Nm (0.9 m kgf, 6.5 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7

DEPÓSITO DE COMBUSTIBLE
8-3

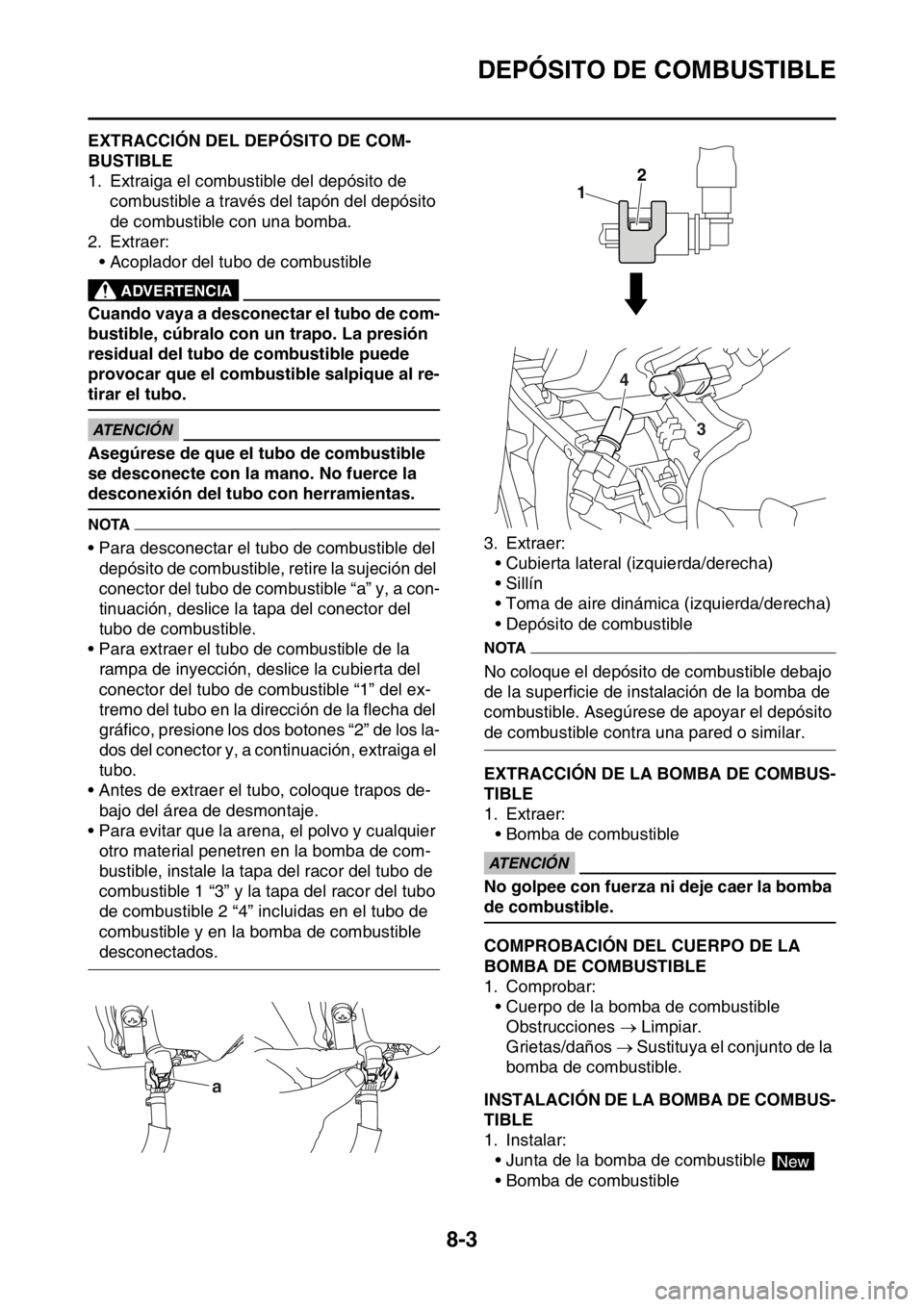

SAS2GB3342EXTRACCIÓN DEL DEPÓSITO DE COM-
BUSTIBLE
1. Extraiga el combustible del depósito de
combustible a través del tapón del depósito
de combustible con una bomba.
2. Extraer:
• Acoplador del tubo de combustible
EWA
ADVERTENCIA
Cuando vaya a desconectar el tubo de com-
bustible, cúbralo con un trapo. La presión
residual del tubo de combustible puede
provocar que el combustible salpique al re-
tirar el tubo.
ECA
ATENCIÓN
Asegúrese de que el tubo de combustible
se desconecte con la mano. No fuerce la
desconexión del tubo con herramientas.
NOTA
• Para desconectar el tubo de combustible del
depósito de combustible, retire la sujeción del
conector del tubo de combustible “a” y, a con-
tinuación, deslice la tapa del conector del
tubo de combustible.
• Para extraer el tubo de combustible de la
rampa de inyección, deslice la cubierta del
conector del tubo de combustible “1” del ex-
tremo del tubo en la dirección de la flecha del
gráfico, presione los dos botones “2” de los la-
dos del conector y, a continuación, extraiga el
tubo.
• Antes de extraer el tubo, coloque trapos de-
bajo del área de desmontaje.
• Para evitar que la arena, el polvo y cualquier
otro material penetren en la bomba de com-
bustible, instale la tapa del racor del tubo de
combustible 1 “3” y la tapa del racor del tubo
de combustible 2 “4” incluidas en el tubo de
combustible y en la bomba de combustible
desconectados.3. Extraer:
• Cubierta lateral (izquierda/derecha)
• Sillín
• Toma de aire dinámica (izquierda/derecha)
• Depósito de combustible
NOTA
No coloque el depósito de combustible debajo
de la superficie de instalación de la bomba de
combustible. Asegúrese de apoyar el depósito
de combustible contra una pared o similar.
SAS2GB3343EXTRACCIÓN DE LA BOMBA DE COMBUS-
TIBLE
1. Extraer:
• Bomba de combustible
ECA
ATENCIÓN
No golpee con fuerza ni deje caer la bomba
de combustible.
SAS2GB3344COMPROBACIÓN DEL CUERPO DE LA
BOMBA DE COMBUSTIBLE
1. Comprobar:
• Cuerpo de la bomba de combustible
Obstrucciones  Limpiar.
Grietas/daños  Sustituya el conjunto de la
bomba de combustible.
SAS2GB3345INSTALACIÓN DE LA BOMBA DE COMBUS-
TIBLE
1. Instalar:
• Junta de la bomba de combustible
• Bomba de combustiblea
1
2
3 4
New

DEPÓSITO DE COMBUSTIBLE
8-4

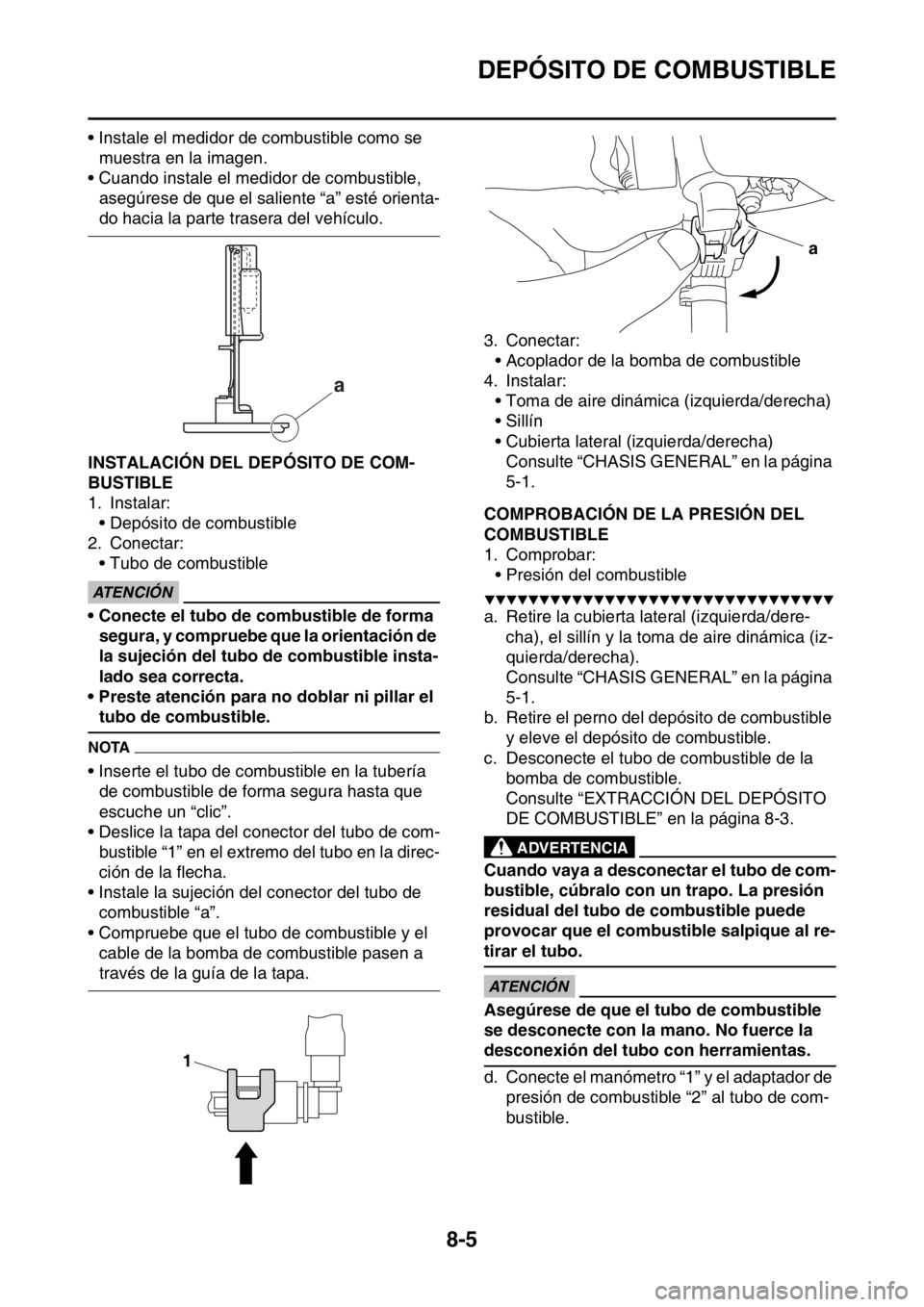

• Soporte de la bomba de combustible
NOTA
• Tenga cuidado para no dañar las superficies
de instalación del depósito de combustible.
• Utilice siempre una junta de la bomba de
combustible nueva.
• Instale el labio en la junta de la bomba de
combustible hacia arriba.
• Instale la bomba de combustible como se
muestra en la figura.
• Alinee el saliente “a” de la bomba de combus-
tible con la ranura “b” del soporte de la bomba
de combustible.
• Apriete los pernos de la bomba de combusti-
ble en la secuencia de apretado correcta,
como se muestra.
SAS2GB3346EXTRACCIÓN DEL MEDIDOR DE COMBUS-
TIBLE
1. Extraer:
• Medidor de combustible
ECA
ATENCIÓN
No golpee con fuerza ni deje caer el medi-
dor de combustible.
SAS2GB3347COMPROBACIÓN DEL MEDIDOR DE COM-
BUSTIBLE
1. Desconectar:• Acoplador de la bomba de combustible
• Acoplador del medidor de combustible
(desde el mazo de cables)
2. Desconectar:
• Cable del motor de arranque
(desde el relé de arranque)
3. Extraer:
• Depósito de combustible
4. Extraer:
• Medidor de combustible
(desde el depósito de combustible)
5. Conectar:
• Acoplador del medidor de combustible
6. Pulse el interruptor de arranque.
7. Comprobar:
• Luz de aviso del nivel de gasolina
Fuera del valor especificado  Sustituya el
medidor de combustible.
SAS2GB3348INSTALACIÓN DEL MEDIDOR DE COMBUS-
TIBLE
1. Instalar:
• Junta del medidor de combustible
• Medidor de combustible
NOTA
• No dañe las superficies de instalación del
depósito de combustible al instalar el medidor
de combustible.
• Utilice siempre una junta del medidor de com-
bustible nueva. Pernos de la bomba de combusti-
ble
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
T R..
a
b
4 1
2
6
53
La bomba de combustible es atmósfera
“A”
 La luz de alarma del nivel de combus-
tible se enciende
La bomba de combustible está empapada
de combustible “B”
La luz de alarma del nivel de combusti-
ble se apaga
Pernos del medidor de combusti-
ble
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
New
T R..

DEPÓSITO DE COMBUSTIBLE
8-5
• Instale el medidor de combustible como se
muestra en la imagen.
• Cuando instale el medidor de combustible,
asegúrese de que el saliente “a” esté orienta-
do hacia la parte trasera del vehículo.
SAS2GB3349INSTALACIÓN DEL DEPÓSITO DE COM-
BUSTIBLE
1. Instalar:
• Depósito de combustible
2. Conectar:
• Tubo de combustible
ECA
ATENCIÓN
• Conecte el tubo de combustible de forma
segura, y compruebe que la orientación de
la sujeción del tubo de combustible insta-
lado sea correcta.
• Preste atención para no doblar ni pillar el
tubo de combustible.
NOTA
• Inserte el tubo de combustible en la tubería
de combustible de forma segura hasta que
escuche un “clic”.
• Deslice la tapa del conector del tubo de com-
bustible “1” en el extremo del tubo en la direc-
ción de la flecha.
• Instale la sujeción del conector del tubo de
combustible “a”.
• Compruebe que el tubo de combustible y el
cable de la bomba de combustible pasen a
través de la guía de la tapa.3. Conectar:
• Acoplador de la bomba de combustible
4. Instalar:
• Toma de aire dinámica (izquierda/derecha)
• Sillín
• Cubierta lateral (izquierda/derecha)
Consulte “CHASIS GENERAL” en la página
5-1.
SAS2GB3350COMPROBACIÓN DE LA PRESIÓN DEL
COMBUSTIBLE
1. Comprobar:
• Presión del combustible
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Retire la cubierta lateral (izquierda/dere-
cha), el sillín y la toma de aire dinámica (iz-
quierda/derecha).
Consulte “CHASIS GENERAL” en la página
5-1.
b. Retire el perno del depósito de combustible
y eleve el depósito de combustible.
c. Desconecte el tubo de combustible de la
bomba de combustible.
Consulte “EXTRACCIÓN DEL DEPÓSITO
DE COMBUSTIBLE” en la página 8-3.
EWA
ADVERTENCIA
Cuando vaya a desconectar el tubo de com-
bustible, cúbralo con un trapo. La presión
residual del tubo de combustible puede
provocar que el combustible salpique al re-
tirar el tubo.
ECA
ATENCIÓN
Asegúrese de que el tubo de combustible
se desconecte con la mano. No fuerce la
desconexión del tubo con herramientas.
d. Conecte el manómetro “1” y el adaptador de
presión de combustible “2” al tubo de com-
bustible.
a
1
a

DEPÓSITO DE COMBUSTIBLE
8-6

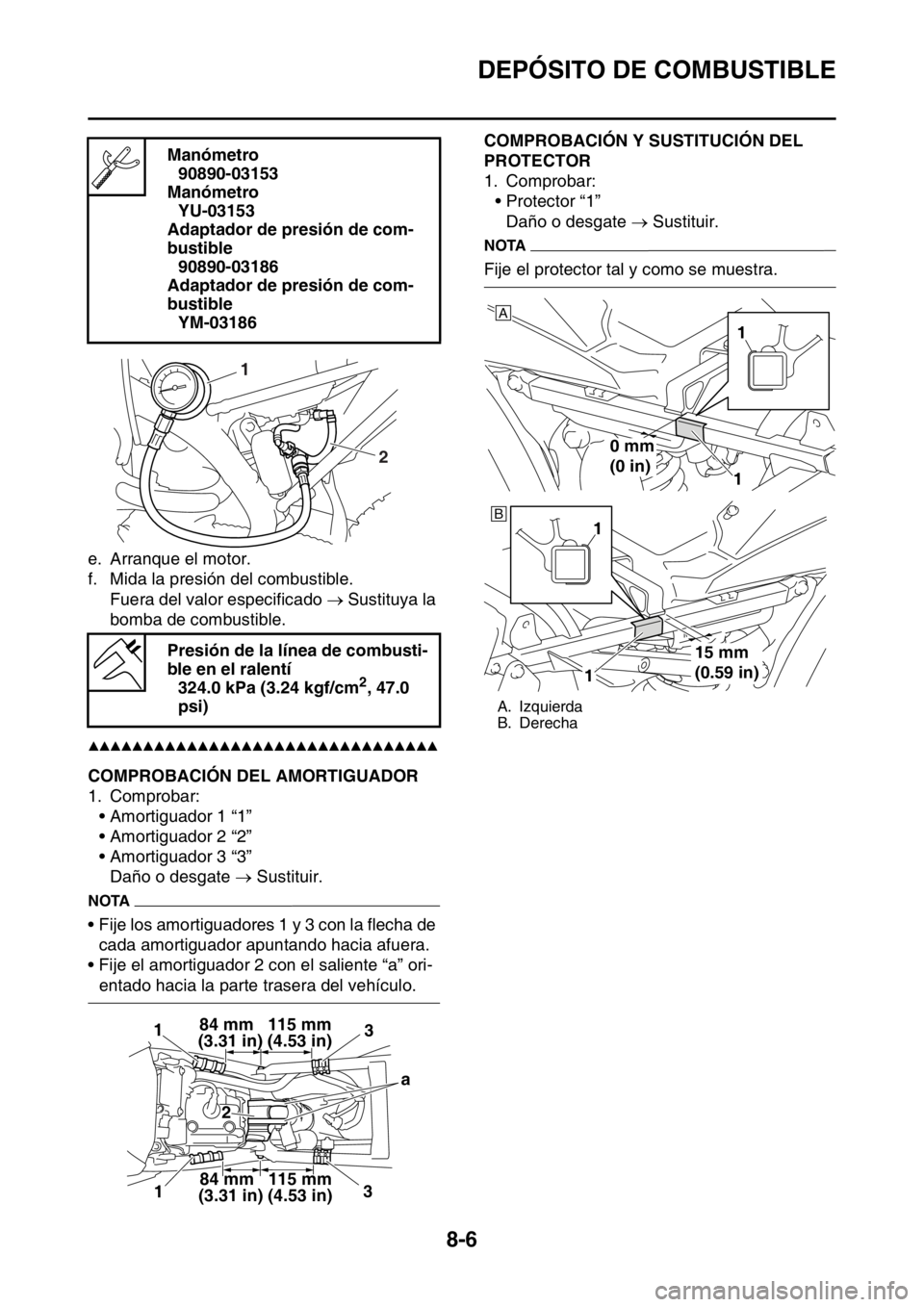

e. Arranque el motor.
f. Mida la presión del combustible.
Fuera del valor especificado  Sustituya la
bomba de combustible.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
SAS2GB3351COMPROBACIÓN DEL AMORTIGUADOR
1. Comprobar:
• Amortiguador 1 “1”
• Amortiguador 2 “2”
• Amortiguador 3 “3”
Daño o desgate  Sustituir.
NOTA
• Fije los amortiguadores 1 y 3 con la flecha de
cada amortiguador apuntando hacia afuera.
• Fije el amortiguador 2 con el saliente “a” ori-
entado hacia la parte trasera del vehículo.
SAS2GB3352COMPROBACIÓN Y SUSTITUCIÓN DEL
PROTECTOR
1. Comprobar:
• Protector “1”
Daño o desgate  Sustituir.
NOTA
Fije el protector tal y como se muestra. Manómetro
90890-03153
Manómetro
YU-03153
Adaptador de presión de com-
bustible
90890-03186
Adaptador de presión de com-
bustible
YM-03186
Presión de la línea de combusti-
ble en el ralentí
324.0 kPa (3.24 kgf/cm
2, 47.0
psi)
1
2
(3.31 in) (4.53 in)
84 mm 115 mm3 1
13a
2
(3.31 in) (4.53 in)84 mm 115 mm
A. Izquierda
B. Derecha
1
1
AA
0 mm
(0 in)
B1
1
15 mm
(0.59 in)

CUERPO DE LA MARIPOSA
8-7
SAS2GB3353
CUERPO DE LA MARIPOSA
Extraer el cuerpo de la mariposa
Orden Nombre de la piezaCanti-
dadObservaciones
SillínConsulte “CHASIS GENERAL” en la página
5-1.
Cubierta lateral (izquierda/derecha)Consulte “CHASIS GENERAL” en la página
5-1.
Toma de aire dinámica (izquierda/derecha)Consulte “CHASIS GENERAL” en la página
5-1.
Depósito de combustibleConsulte “DEPÓSITO DE COMBUSTIBLE”
en la página 8-1.
ECUConsulte “DESMONTAJE DEL MOTOR” en
la página 6-1.
Bobina de encendidoConsulte “DESMONTAJE DEL MOTOR” en
la página 6-1.
1Acoplador del sensor de temperatura del aire de
admisión1 Desconectar.
2 Tubo respiradero 3 1
3 Caja del filtro de aire 1
4 Acoplador del inyector de combustible 1 Desconectar.
3
1
2
7
11
12
10
9
4
8
6
5
3.5 Nm (0.35 m kgf, 2.5 ft Ibf)T.R.
3.5 Nm (0.35 m kgf, 2.5 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
3.0 Nm (0.30 m kgf, 2.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
