2016 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

4259-1. Tekniset tiedot
9
Tekniset tiedot
OM52G10FIn
Auton valmistenumero
Valmistenumero (VIN-numero) on auton virallinen tunnistetieto. Se
on Toyota-autosi ensisijainen tunn
istenumero. Sitä tarvitaan rekis-
teröitäessä auton omistajaa.
Numero on stanssattu oikean
etuistuimen alle.
Tämä numero löytyy myös val-
mistajan kilvestä vasemman
puoleisesta keskipilarista.
nMoottorin numero
Moottorin numero on stanssattu sylinterilohkoon, kuvan osoitta-
maan paikkaan.
Auton tunnistetiedot
OM52G10FI.book Page 425 We dnesday, March 30, 2016 12:01 PM

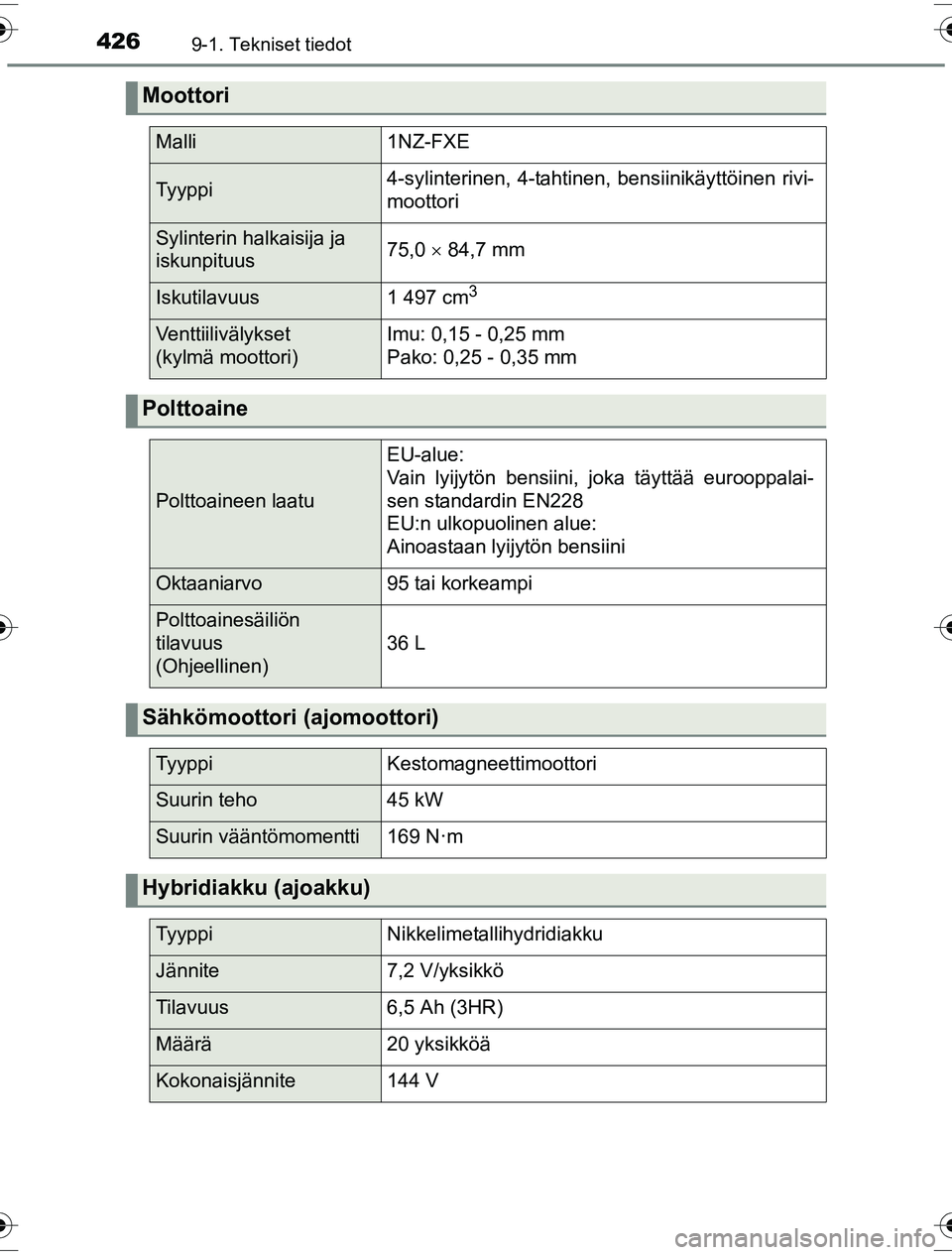

4269-1. Tekniset tiedot
OM52G10FI
Moottori
Malli1NZ-FXE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöinen rivi-
moottori
Sylinterin halkaisija ja
iskunpituus75,0  84,7 mm
Iskutilavuus1 497 cm3
Venttiilivälykset
(kylmä moottori)Imu: 0,15 - 0,25 mm
Pako: 0,25 - 0,35 mm
Polttoaine
Polttoaineen laatu
EU-alue:
Vain lyijytön bensiini, joka täyttää eurooppalai-
sen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
Oktaaniarvo95 tai korkeampi
Polttoainesäiliön
tilavuus
(Ohjeellinen)
36 L
Sähkömoottori (ajomoottori)
TyyppiKestomagneettimoottori
Suurin teho45 kW
Suurin vääntömomentti169 N·m
Hybridiakku (ajoakku)
TyyppiNikkelimetallihydridiakku
Jännite7,2 V/yksikkö
Tilavuus6,5 Ah (3HR)
Määrä20 yksikköä
Kokonaisjännite144 V
OM52G10FI.book Page 426 We dnesday, March 30, 2016 12:01 PM

4279-1. Tekniset tiedot
9
Tekniset tiedot
OM52G10FIn
Öljytilavuus (Tyhjennys ja täyttö — ohjeellinen*)
*: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Käytä moot-
tori lämpimäksi ja sammuta hybridijärjestelmä, odota vähintään 5 minuuttia
ja tarkasta öljyn taso mittatikulta.
n
Öljyn valinta
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -moottoriöljyn käyttä-
mistä. Muita vastaavan laatuisi a öljyjä voidaan myös käyttää.
Öljyn laatu:
0W-20, 5W-30 ja 10W-30:
API-luokka SL "Energy-Conserving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"- tai ILSAC-moniasteöljy
15W-40:
API SL-, SM- tai SN-luokan moniasteöljy
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20-öljyä ei ole saa-
tavilla, voit myös käyttää SAE
5W-30-öljyä. Se tulee kuitenkin
vaihtaa SAE 0W-20-öljyksi seu-
raavan öljynvaihdon yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaavaa
moottoriöljyä erit täin alhaisissa
lämpötiloissa, sa attaa moottorin
käynnistys olla vaikeaa. Näissä
olosuhteissa tulisi valita SAE
0W-20- tai 5W-30 -moottoriöljy.
Voitelujärjestelmä
Suodattimen kanssa 3,7 L
Ilman suodatinta 3,4 L
Ennakoitu lämpötila-alue
ennen seuraavaa öljynvaihtoa.
Suositus
OM52G10FI.book Page 427 We dnesday, March 30, 2016 12:01 PM

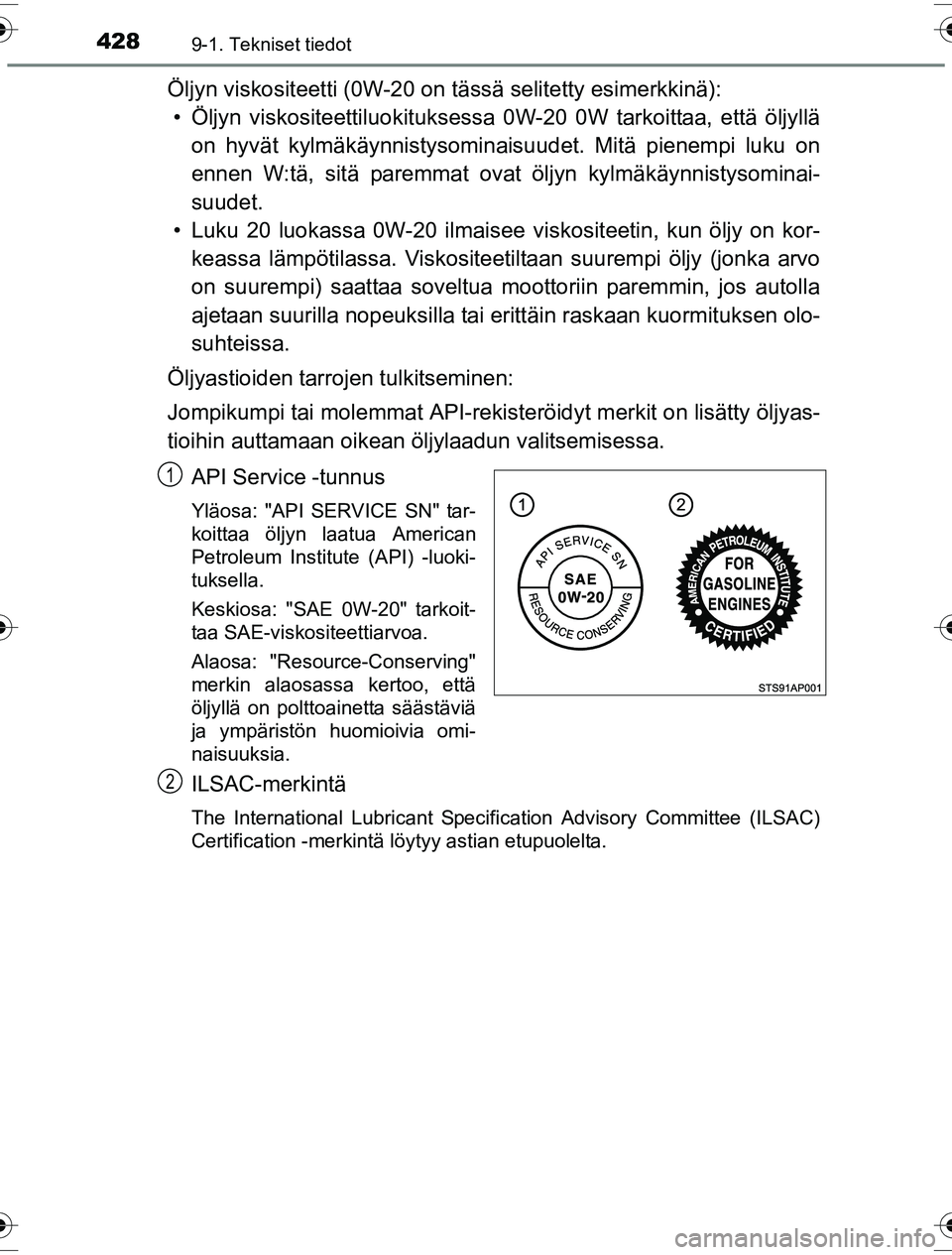

4289-1. Tekniset tiedot
OM52G10FI
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluok ituksessa 0W-20 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominaisu udet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor-
keassa lämpötilassa. Vi skositeetiltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai erittäin raskaan kuormituksen olo-
suhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekist eröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM52G10FI.book Page 428 We dnesday, March 30, 2016 12:01 PM

4299-1. Tekniset tiedot
9
Tekniset tiedot
OM52G10FI
Jäähdytysjärjestelmä
Tilavuus
(Ohjeellinen)
Bensiinimoottori
4,5 L
Tehonsäätöyksikkö
1,6 L
Jäähdytysnesteen
tyyppi
Käytä jompaa kumpaa seuraavista:
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykolipoh- jainen jäähdytysneste, joka ei sisällä silikaat-
tia, amiinia, nitriittiä tai boraattia ja jonka
pitkäikäisyys perustuu orgaaniseen happotek-
nologiaan
Älä käytä pelkkää vettä.
Sytytysjärjestelmä
Sytytystulppa
MerkkiDENSO FK16R-A8
Kärkiväli0,8 mm
HUOMAA
n Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
Sähköjärjestelmä
12-voltin akku
Jännite* 20 C
lämpötilassa: 12,5 V tai enemmän Täysin varautunut
11,0 - 12,5 V Puoliksi varautunut
Alle 11,0 V Purkautunut
(
*: Jännite, joka on mitattu 20 minuutin kuluttua
hybridijärjestelmän ja kaikkien valojen sammut-
tamisen jälkeen.)
Latausvirrat 3 - 4 A korkeintaan
OM52G10FI.book Page 429 We dnesday, March 30, 2016 12:01 PM

4309-1. Tekniset tiedot
OM52G10FI
*: Nestetilavuudet ovat ohjearvoja. Jos vaihto on tarpeen, ota yhteyttä valtuu-tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
*1: Polkimen pienin etäisyys lattiasta painettuna 300 N voimalla hybridijärjes-telmän käydessä
*2: Seisontajarrun liikevara vedettynä 200 N voimalla
*3: Noudata jarrunestesäiliöön suositeltujen nestetyyppien ohjeita.
Vaihteisto
Öljytilavuus*3,3 L
Nesteen laatuToyota Genuine ATF WS
HUOMAA
n Vaihteistoöljyn tyyppi
Muun kuin alkuperäisen "Toyota Genuine ATF WS" -vaihteistoöljyn käyttö
voi huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutumisen
ja värinää ja viime kädessä vahingoittaa vaihteistoa.
Jarrut
Polkimen etäisyys lattiasta*175 mm
Polkimen vapaaliike 1 - 6 mm
Seisontajarruvivun liikevara*24 - 6 naksahdusta
Nesteen laatu*3SAE J1704 tai FMVSS No.116 DOT 4
SAE J1703 tai FMVSS No.116 DOT 3
Ohjaus
VapaaliikeAlle 30 mm
OM52G10FI.book Page 430 Wednesday, March 30, 2016 12:01 PM

4319-1. Tekniset tiedot
9
Tekniset tiedot
OM52G10FI
15-tuumaiset renkaat
*: Eräille malleille Eco-rengaspaine esitetään painetaulukossa. (S. 397)
"Polttoaineen kulutuksen optimoimiseksi, suositellaan käytettäväksi ECO-
rengaspainetta.
Rengaspaine vaikuttaa matkustusmukavuuteen, ajomeluun ja ohjauk-
seen."
Renkaat ja vanteet
Rengaskoko175/65R15 84H
Rengaspaine
(Suosituspaine
jäähtyneille renkaille)
Eturenkaat
kPa (bar)Takarenkaat
kPa (bar)
Vakio rengaspaine:
230 (2,3)
ECO-rengaspaine
*:
250 (2,5)
Vakio rengaspaine:
220 (2,2)
ECO-rengaspaine
*:
240 (2,4)
Vanteen koko15  5J
Pyöränmuttereiden
kiristysmomentti103 N ·m
Rengaskoko185/60R15 84H
Rengaspaine
(Suosituspaine
jäähtyneille renkaille)
Auton nopeusEturenkaat
kPa (bar)Takarenkaat
kPa (bar)
160 km/h
tai alle220 (2,2)200 (2,0)
Yli
160 km/h230 (2,3)200 (2,0)
Vanteen koko15  5 1/2J
Pyöränmuttereiden
kiristysmomentti103 N ·m
OM52G10FI.book Page 431 We dnesday, March 30, 2016 12:01 PM

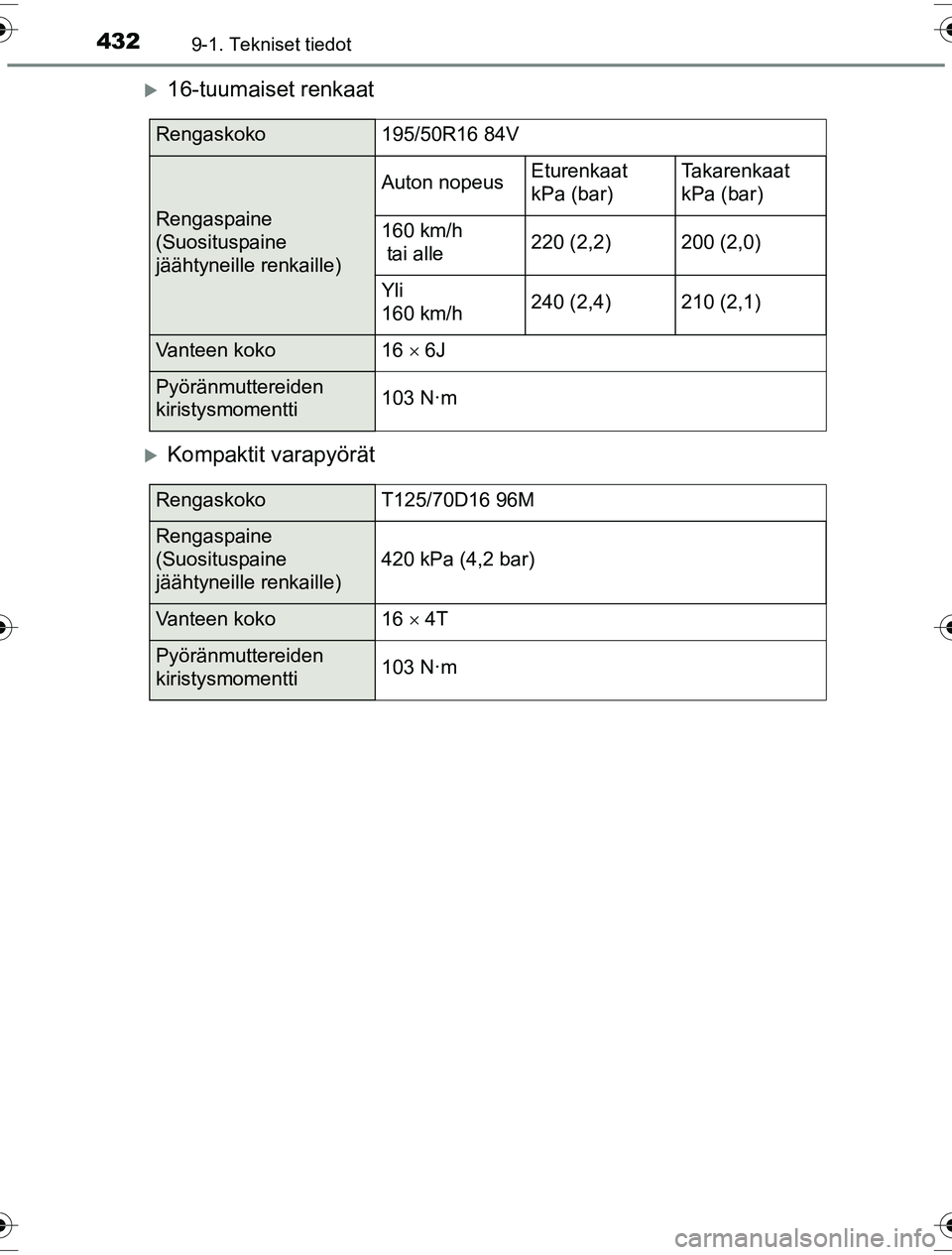

4329-1. Tekniset tiedot
OM52G10FI
16-tuumaiset renkaat
Kompaktit varapyörät
Rengaskoko195/50R16 84V
Rengaspaine
(Suosituspaine
jäähtyneille renkaille)
Auton nopeusEturenkaat
kPa (bar)Takarenkaat
kPa (bar)
160 km/h
tai alle220 (2,2)200 (2,0)
Yli
160 km/h240 (2,4)210 (2,1)
Vanteen koko16  6J
Pyöränmuttereiden
kiristysmomentti103 N ·m
RengaskokoT125/70D16 96M
Rengaspaine
(Suosituspaine
jäähtyneille renkaille)
420 kPa (4,2 bar)
Vanteen koko16  4T
Pyöränmuttereiden
kiristysmomentti103 N ·m
OM52G10FI.book Page 432 We dnesday, March 30, 2016 12:01 PM
