2016 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

3457-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Kiinnitä sisälokasuoja paikoil-
leen.
Kiinnitä sisälokasuojan pää etu-
puskurin sisään.
Kiinnitä ruuvi.
nEtuseisontavalot/päiväajovalot (polttimotyyppinen)Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
9
10
1
2
3
OM52G10FI.book Page 345 We dnesday, March 30, 2016 12:01 PM

3467-3. Tee-se-itse-huolto
OM52G10FIn
Etusuuntavalot
Käännä polttimon kantaa vastapäivään.
Irrota polttimo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
nSivusuuntavalot
Paina peiliä.
1
Ty y p p i ATy y p p i B
2
Ty y p p i ATy y p p i B
3
1
OM52G10FI.book Page 346 We dnesday, March 30, 2016 12:01 PM

3477-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Poista peili.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimon kanta.
Irrota polttimo.
Kun olet asentanut uuden
polttimon, kiinnitä polttimon
kanta peilin runkoon.
2
3
4
5
OM52G10FI.book Page 347 Wednesday, March 30, 2016 12:01 PM

3487-3. Tee-se-itse-huolto
OM52G10FI
Kohdista kielekkeet ja kiinni-
tä peili painamalla vinottain
toisiaan vastapäätä olevat
pidikkeet vuorotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestykses-
sä ja paina kiinni, kunnes kuulet
napsahduksen.
Jos et kuule napsahdusta, älä
pakota pidikkeitä kiinni. Irrota
sen sijaan peili ja tarkista, että
pidikkeet ovat kohdallaan.
n
Jarru-/takavalot (polttimotyyppinen) ja takasuuntavalot Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.Jarru-/takavalo
Takasuuntavalo
Irrota polttimo. Jarru-/takavalo
Takasuuntavalo
6
1
2
1
2
3
1
2
OM52G10FI.book Page 348 We dnesday, March 30, 2016 12:01 PM

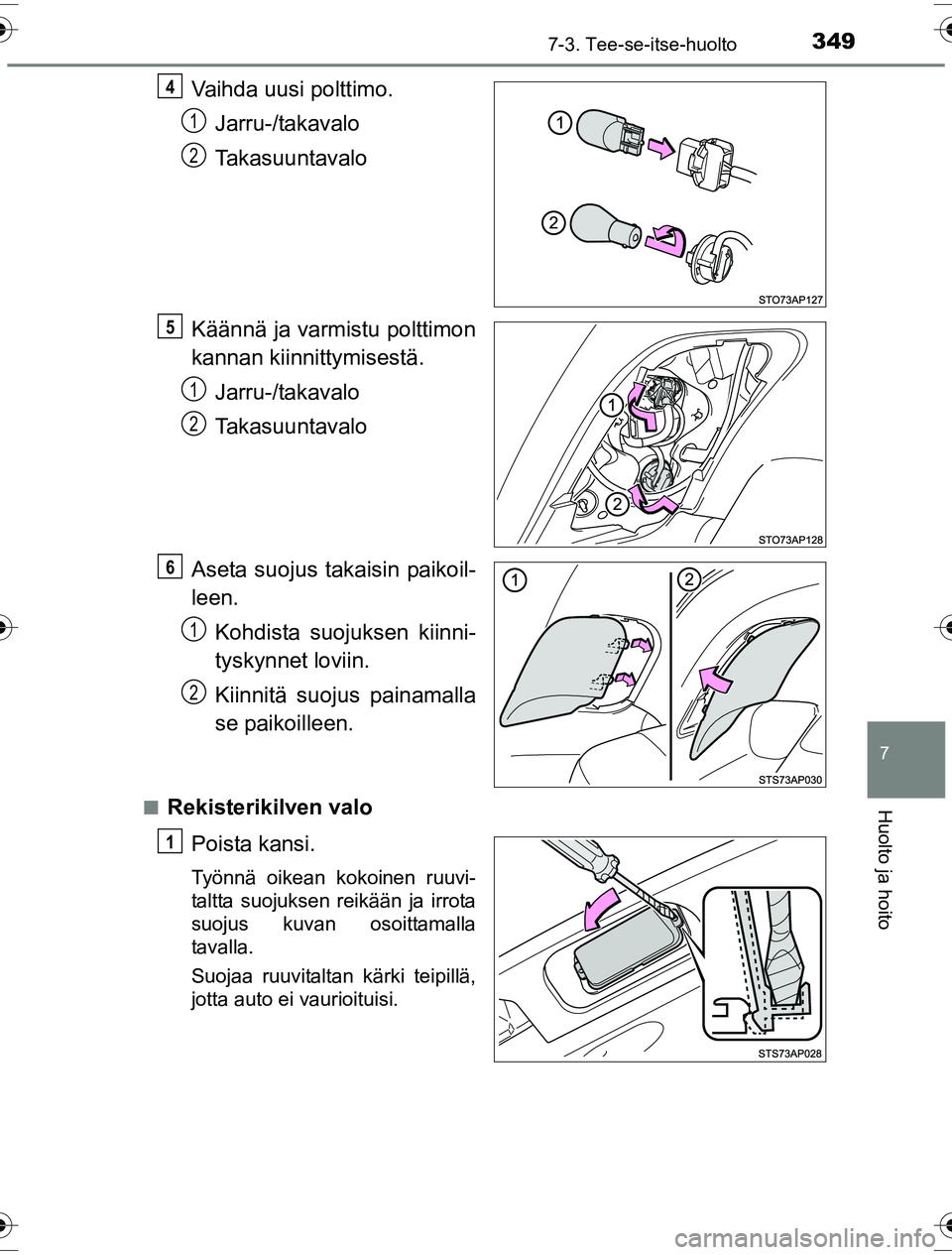

3497-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Vaihda uusi polttimo.Jarru-/takavalo
Takasuuntavalo
Käännä ja varmistu polttimon
kannan kiinnittymisestä. Jarru-/takavalo
Takasuuntavalo
Aseta suojus takaisin paikoil-
leen. Kohdista suojuksen kiinni-
tyskynnet loviin.
Kiinnitä suojus painamalla
se paikoilleen.
nRekisterikilven valo
Poista kansi.
Työnnä oikean kokoinen ruuvi-
taltta suojuksen reikään ja irrota
suojus kuvan osoittamalla
tavalla.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
4
1
2
5
1
2
6
1
2
1
OM52G10FI.book Page 349 We dnesday, March 30, 2016 12:01 PM

3507-3. Tee-se-itse-huolto
OM52G10FI
Irrota polttimo.
Vaihda uusi polttimo.
Aseta suojus takaisin paikoil-
leen.
Työnnä sopivan kokoinen ruuvi-
taltta yhteen rei'istä, paina ruuvi-
talttaa kunnes kuulet klik-äänen.
Toista sama toiseen reikään.
Varmistu suojuksen kunnolli-
sesta kiinnittymisestä paina-
malla koko suojusta.
2
3
4
5
OM52G10FI.book Page 350 Wednesday, March 30, 2016 12:01 PM

3517-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FIn
Peruutusvalo/takasumuvalo
Irrota kiinnike ja irrota suojus
osittain.
Paina kiinnikkeen keskiosaa ja
irrota ja vedä lukko ulos.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Asennettuasi uuden poltti-
mon, asenna kiinnike takai-
sin.
Kun asennat kiinnikettä, työnnä
kiinnike sisään ja paina kiinnik-
keen keskeltä.
1
2
3
4
OM52G10FI.book Page 351 We dnesday, March 30, 2016 12:01 PM

3527-3. Tee-se-itse-huolto
OM52G10FIn
Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
l
Etuseisontavalot ja päiväajovalot (LED-tyyppiset)
l Jarru/takavalot (LED-tyyppiset)
l Keskijarruvalo
nLED-valot
Etuseisontavalot ja päiväajovalot (LED-tyyppiset), jarruvalot/takavalot (LED-
tyyppiset) ja keskijarruvalo koostuvat useasta LED-valosta. Jos jokin LED-
valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon ja
anna heidän vaihtaa valo.
Jos jarruvalosta on palanut yksi tai useampi LED-valo, autosi saattaa olla tie-
liikennesäännösten vastainen.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
saadaksesi lisätietoja seuraavissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n Kun vaihdat valojen polttimoita
S. 338
OM52G10FI.book Page 352 We dnesday, March 30, 2016 12:01 PM
