3698-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
(Keltainen)

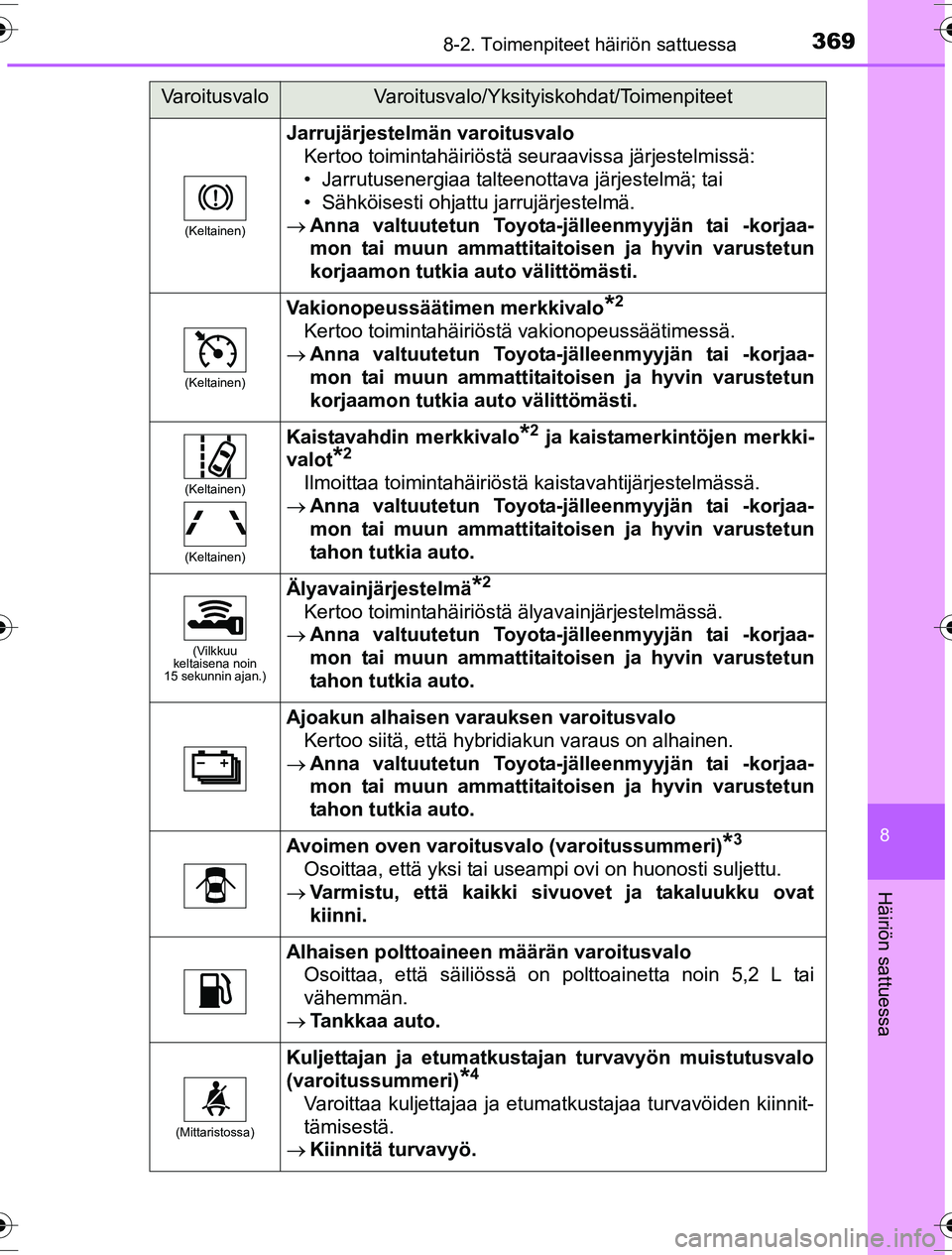

Jarrujärjestelmän varoitusvaloKertoo toimintahäiriöstä seuraavissa järjestelmissä:
• Jarrutusenergiaa talteenottava järjestelmä; tai
• Sähköisesti ohjattu jarrujärjestelmä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Keltainen)
Vakionopeussäätimen merkkivalo*2
Kertoo toimintahäiriöstä vakionopeussäätimessä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
(Keltainen)
(Keltainen)
Kaistavahdin merkkivalo*2 ja kaistamerkintöjen merkki-
valot
*2
Ilmoittaa toimintahäiriöstä kaistavahtijärjestelmässä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
tahon tutkia auto.
(Vilkkuu
keltaisena noin
15 sekunnin ajan.)
Älyavainjärjestelmä*2
Kertoo toimintahäiriöstä älyavainjärjestelmässä.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
tahon tutkia auto.
Ajoakun alhaisen varauksen varoitusvalo
Kertoo siitä, että hybridiakun varaus on alhainen.
 Anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun
tahon tutkia auto.
Avoimen oven varoitusvalo (varoitussummeri)*3
Osoittaa, että yksi tai useampi ovi on huonosti suljettu.
 Varmistu, että kaikki sivuovet ja takaluukku ovat
kiinni.
Alhaisen polttoaineen määrän varoitusvalo
Osoittaa, että säiliössä on polttoainetta noin 5,2 L tai
vähemmän.
 Tankkaa auto.
(Mittaristossa)
Kuljettajan ja etumatkust ajan turvavyön muistutusvalo
(varoitussummeri)
*4
Varoittaa kuljettajaa ja etumatkustajaa turvavöiden kiinnit-
tämisestä.
 Kiinnitä turvavyö.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM52G10FI.book Page 369 We dnesday, March 30, 2016 12:01 PM

3708-2. Toimenpiteet häiriön sattuessa
OM52G10FI

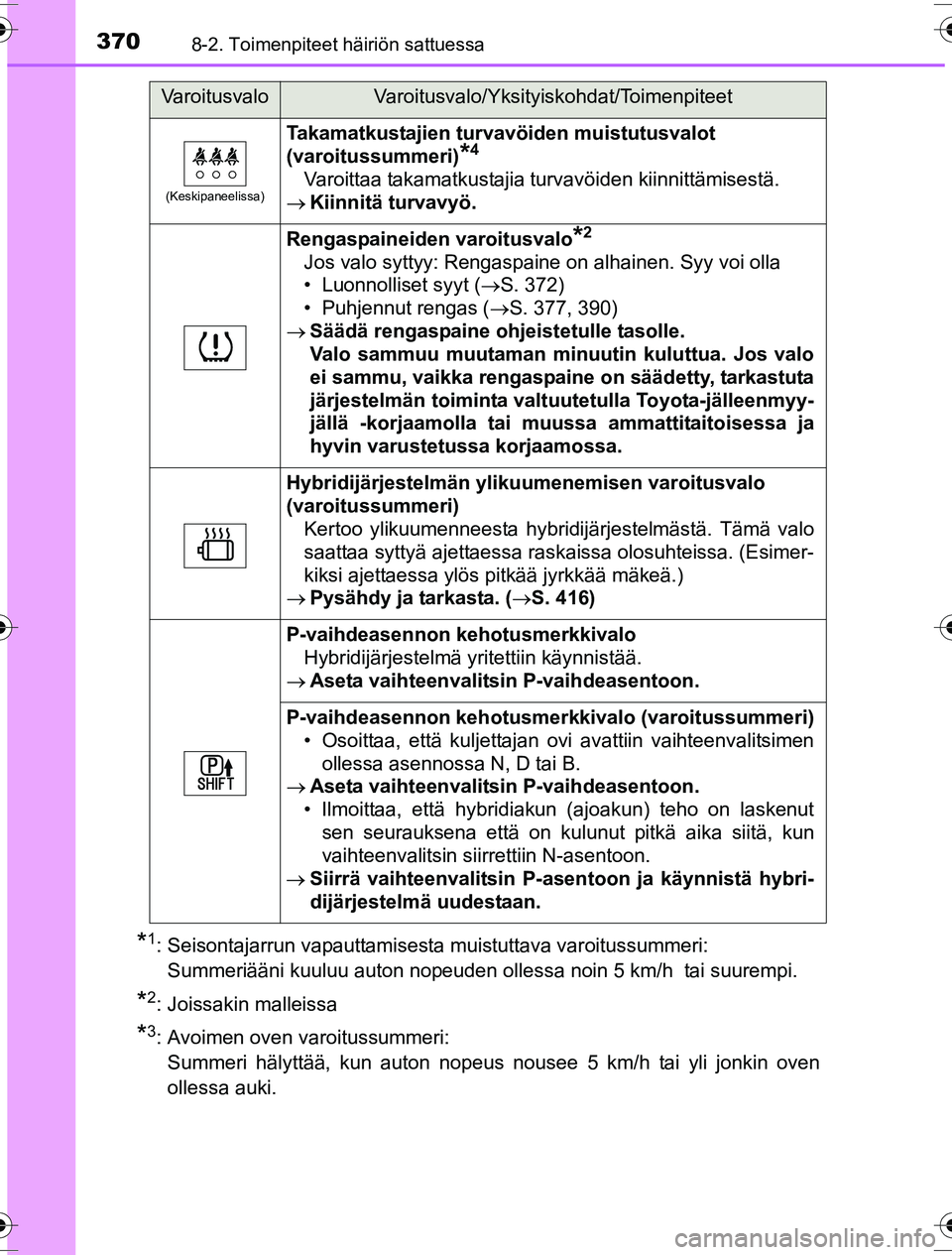

*1: Seisontajarrun vapauttamisesta muistuttava varoitussummeri: Summeriääni kuuluu auton nopeuden ollessa noin 5 km/h tai suurempi.
*2: Joissakin malleissa
*3: Avoimen oven varoitussummeri: Summeri hälyttää, kun auton nopeus nousee 5 km/h tai yli jonkin oven
ollessa auki.
(Keskipaneelissa)
Takamatkustajien turvavöiden muistutusvalot
(varoitussummeri)
*4
Varoittaa takamatkustajia turvavöiden kiinnittämisestä.
 Kiinnitä turvavyö.
Rengaspaineiden varoitusvalo*2
Jos valo syttyy: Rengaspaine on alhainen. Syy voi olla
• Luonnolliset syyt ( S. 372)
• Puhjennut rengas ( S. 377, 390)
 Säädä rengaspaine ohjeistetulle tasolle.
Valo sammuu muutaman minu utin kuluttua. Jos valo
ei sammu, vaikka rengaspaine on säädetty, tarkastuta
järjestelmän toiminta valtuutetulla Toyota-jälleenmyy-
jällä -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Hybridijärjestelmän ylikuumenemisen varoitusvalo
(varoitussummeri) Kertoo ylikuumenneesta hybridijärjestelmästä. Tämä valo
saattaa syttyä ajettaessa raskaissa olosuhteissa. (Esimer-
kiksi ajettaessa ylös pitkää jyrkkää mäkeä.)
 Pysähdy ja tarkasta. ( S. 416)
P-vaihdeasennon keh otusmerkkivalo
Hybridijärjestelmä yritettiin käynnistää.
 Aseta vaihteenvalitsin P-vaihdeasentoon.
P-vaihdeasennon kehotusmerk kivalo (varoitussummeri)
• Osoittaa, että kuljettajan ovi avattiin vaihteenvalitsimen
ollessa asennossa N, D tai B.
 Aseta vaihteenvalitsin P-vaihdeasentoon.
• Ilmoittaa, että hybridiakun (ajoakun) teho on laskenut
sen seurauksena että on kulunut pitkä aika siitä, kun
vaihteenvalitsin siirrettiin N-asentoon.
 Siirrä vaihteenvalitsin P-asentoon ja käynnistä hybri-
dijärjestelmä uudestaan.
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM52G10FI.book Page 370 We dnesday, March 30, 2016 12:01 PM

3718-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

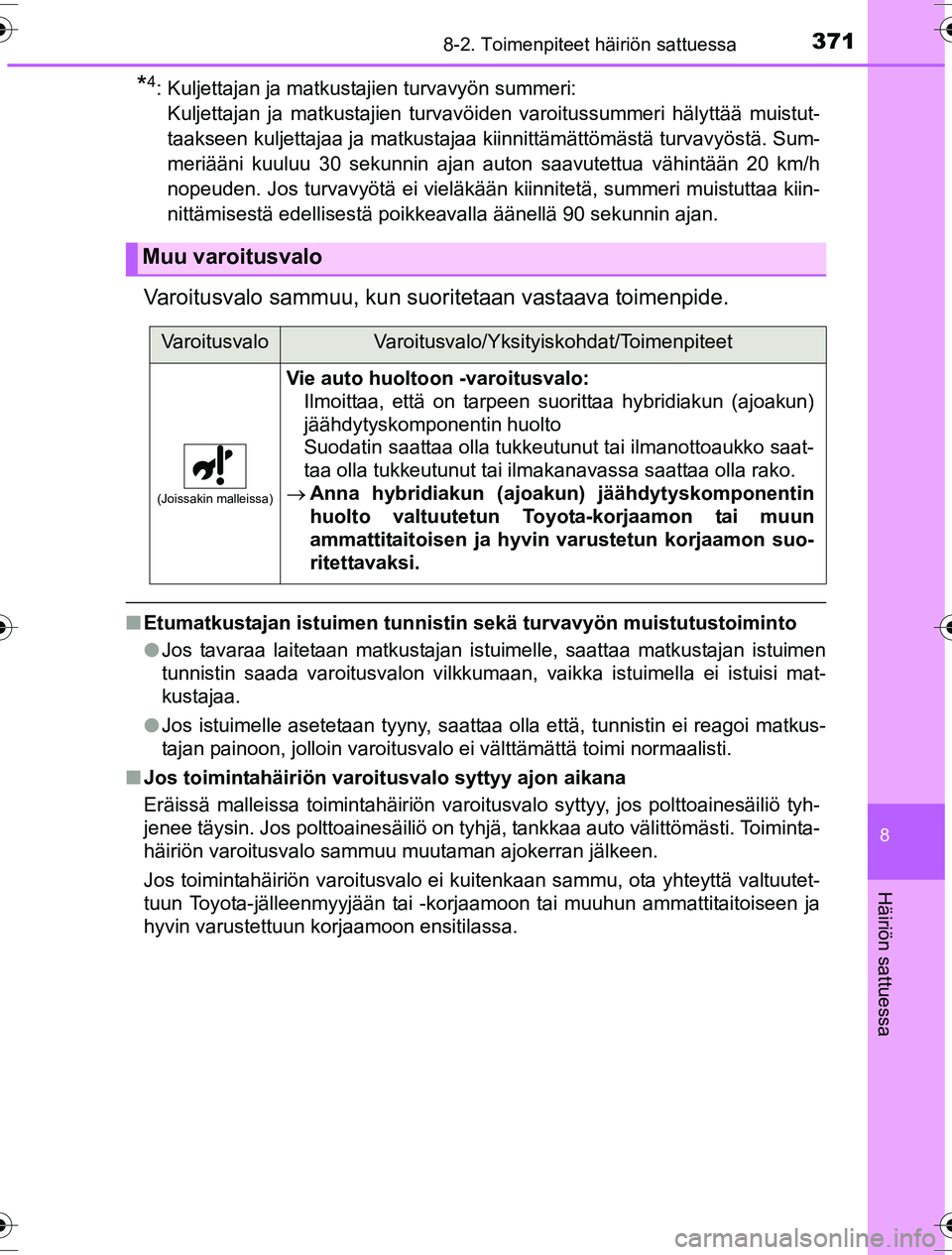

*4: Kuljettajan ja matkustajien turvavyön summeri: Kuljettajan ja matkustajien turvavöiden varoitussummeri hälyttää muistut-
taakseen kuljettajaa ja matkustajaa kiinnittämättömästä turvavyöstä. Sum-
meriääni kuuluu 30 sekunnin ajan auton saavutettua vähintään 20 km/h
nopeuden. Jos turvavyötä ei vieläkään kiinnitetä, summeri muistuttaa kiin-
nittämisestä edellisestä poikkeavalla äänellä 90 sekunnin ajan.
Varoitusvalo sammuu, kun suoritetaan vastaava toimenpide.
n Etumatkustajan istuim en tunnistin sekä turvavyön muistutustoiminto
l Jos tavaraa laitetaan matkustajan istuimelle, saattaa matkustajan istuimen
tunnistin saada varoitusvalon vilkkumaan, vaikka istuimella ei istuisi mat-
kustajaa.
l Jos istuimelle asetetaan tyyny, saattaa olla että, tunnistin ei reagoi matkus-
tajan painoon, jolloin varoitusvalo ei välttämättä toimi normaalisti.
n Jos toimintahäiriön varoi tusvalo syttyy ajon aikana
Eräissä malleissa toimintahäiriön varoitusvalo syttyy, jos polttoainesäiliö tyh-
jenee täysin. Jos polttoainesäiliö on tyhjä, tankkaa auto välittömästi. Toiminta-
häiriön varoitusvalo sammuu muutaman ajokerran jälkeen.
Jos toimintahäiriön varoitusvalo ei kuitenkaan sammu, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon ensitilassa.
Muu varoitusvalo
VaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
(Joissakin malleissa)
Vie auto huoltoon -varoitusvalo: Ilmoittaa, että on tarpeen suorittaa hybridiakun (ajoakun)
jäähdytyskomponentin huolto
Suodatin saattaa olla tukkeutunut tai ilmanottoaukko saat-
taa olla tukkeutunut tai ilmakanavassa saattaa olla rako.
 Anna hybridiakun (ajoaku n) jäähdytyskomponentin
huolto valtuutetun Toyota-korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon suo-
ritettavaksi.
OM52G10FI.book Page 371 We dnesday, March 30, 2016 12:01 PM

3728-2. Toimenpiteet häiriön sattuessa
OM52G10FIn

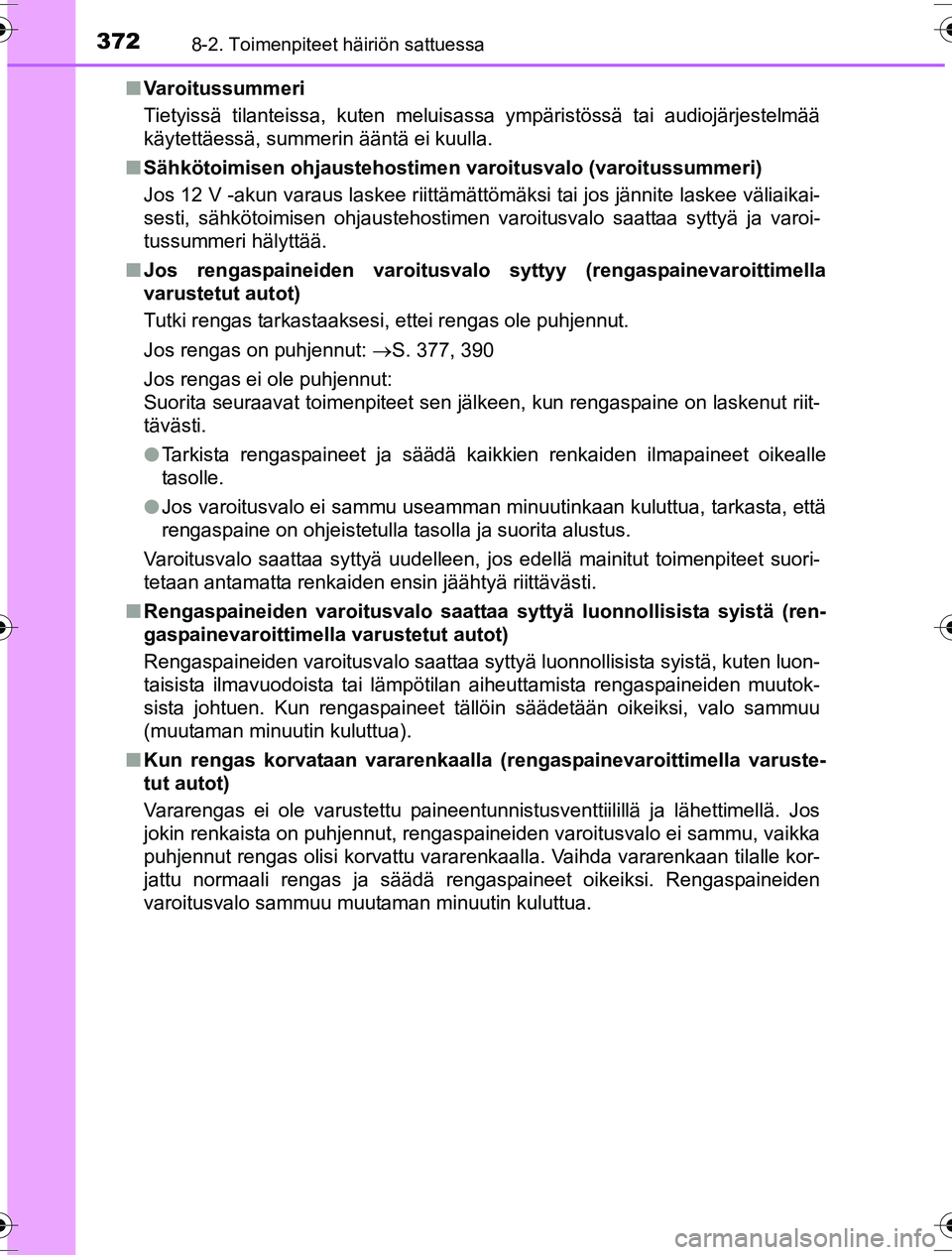

Varoitussummeri
Tietyissä tilanteissa, kuten meluisassa ympäristössä tai audiojärjestelmää
käytettäessä, summerin ääntä ei kuulla.
n Sähkötoimisen ohjaustehostime n varoitusvalo (varoitussummeri)
Jos 12 V -akun varaus laskee riittämättömäksi tai jos jännite laskee väliaikai-
sesti, sähkötoimisen ohjaustehostimen varoitusvalo saattaa syttyä ja varoi-
tussummeri hälyttää.
n Jos rengaspaineiden varoitusvalo sy ttyy (rengaspainevaroittimella
varustetut autot)
Tutki rengas tarkastaaksesi, ettei rengas ole puhjennut.
Jos rengas on puhjennut: S. 377, 390
Jos rengas ei ole puhjennut:
Suorita seuraavat toimenpiteet sen jälkeen, kun rengaspaine on laskenut riit-
tävästi.
l Tarkista rengaspaineet ja säädä kaikkien renkaiden ilmapaineet oikealle
tasolle.
l Jos varoitusvalo ei sammu useamman minuutinkaan kuluttua, tarkasta, että
rengaspaine on ohjeistetulla tasolla ja suorita alustus.
Varoitusvalo saattaa syttyä uudelleen, jos edellä mainitut toimenpiteet suori-
tetaan antamatta renkaiden ensin jäähtyä riittävästi.
n Rengaspaineiden varoitusvalo saattaa syttyä luonnollisista syistä (ren-
gaspainevaroittimella varustetut autot)
Rengaspaineiden varoitusvalo saattaa syttyä luonnollisista syistä, kuten luon-
taisista ilmavuodoista tai lämpötilan aiheuttamista rengaspaineiden muutok-
sista johtuen. Kun rengaspaineet tällöin säädetään oikeiksi, valo sammuu
(muutaman minuutin kuluttua).
n Kun rengas korvataan vararenkaalla (rengaspainevaroittimella varuste-
tut autot)
Vararengas ei ole varustettu paineentunnistusventtiilillä ja lähettimellä. Jos
jokin renkaista on puhjennut, rengaspaineiden varoitusvalo ei sammu, vaikka
puhjennut rengas olisi korvattu vararenkaalla. Vaihda vararenkaan tilalle kor-
jattu normaali rengas ja säädä rengaspaineet oikeiksi. Rengaspaineiden
varoitusvalo sammuu muutaman minuutin kuluttua.
OM52G10FI.book Page 372 We dnesday, March 30, 2016 12:01 PM

3738-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FIn

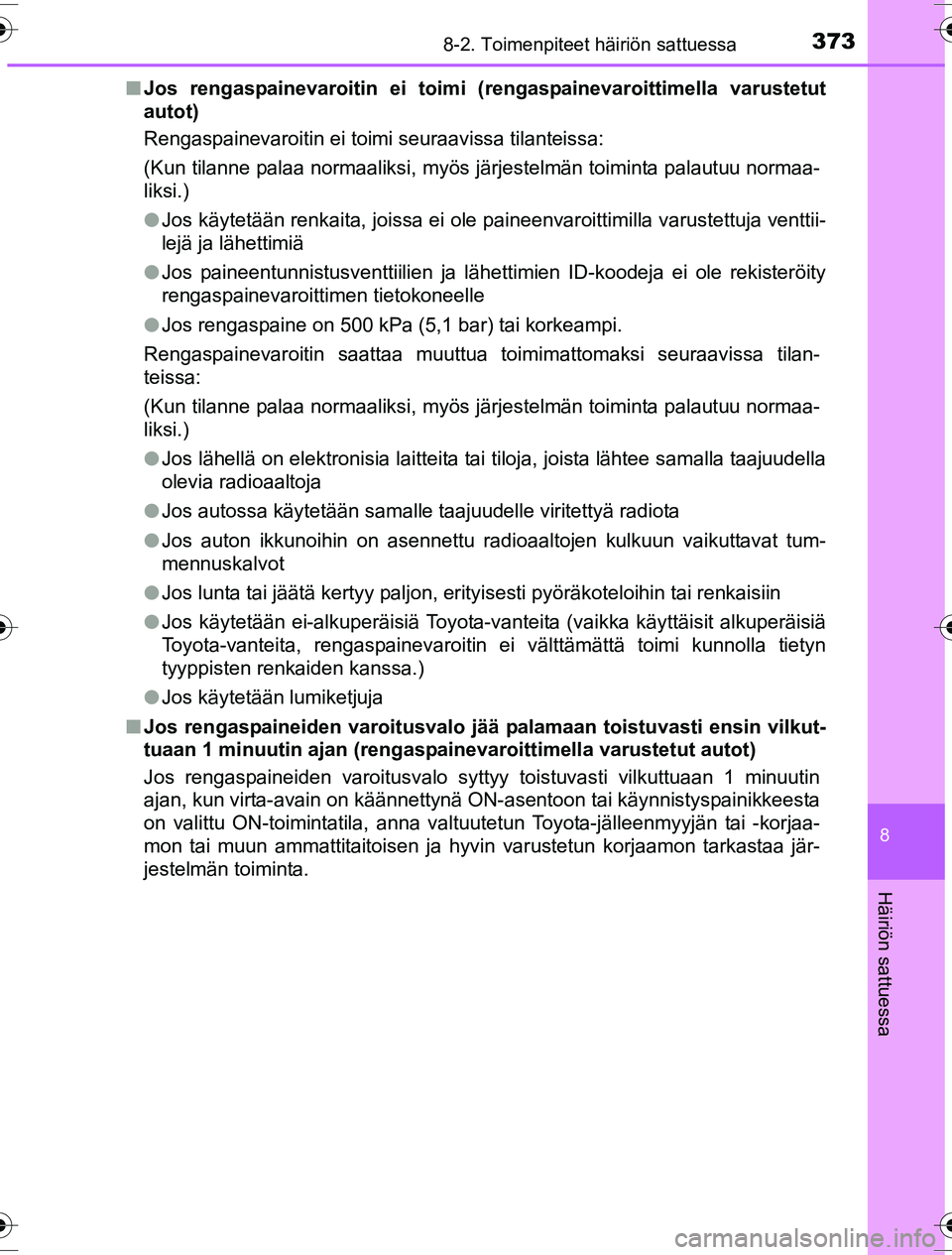

Jos rengaspainevaroitin ei toimi (rengaspainevaroittimella varustetut
autot)
Rengaspainevaroitin ei toimi seuraavissa tilanteissa:
(Kun tilanne palaa normaaliksi, myös järjestelmän toiminta palautuu normaa-
liksi.)
lJos käytetään renkaita, joissa ei ole paineenvaroittimilla varustettuja venttii-
lejä ja lähettimiä
l Jos paineentunnistusventtiilien ja lähettimien ID-koodeja ei ole rekisteröity
rengaspainevaroittimen tietokoneelle
l Jos rengaspaine on 500 kPa (5,1 bar) tai korkeampi.
Rengaspainevaroitin saattaa muuttua toimimattomaksi seuraavissa tilan-
teissa:
(Kun tilanne palaa normaaliksi, myös järjestelmän toiminta palautuu normaa-
liksi.)
l Jos lähellä on elektronisia laitteita tai tiloja, joista lähtee samalla taajuudella
olevia radioaaltoja
l Jos autossa käytetään samalle taajuudelle viritettyä radiota
l Jos auton ikkunoihin on asennettu radioaaltojen kulkuun vaikuttavat tum-
mennuskalvot
l Jos lunta tai jäätä kertyy paljon, erityisesti pyöräkoteloihin tai renkaisiin
l Jos käytetään ei-alkuperäisiä Toyota-vanteita (vaikka käyttäisit alkuperäisiä
Toyota-vanteita, rengaspainevaroitin ei välttämättä toimi kunnolla tietyn
tyyppisten renkaiden kanssa.)
l Jos käytetään lumiketjuja
n Jos rengaspaineiden varoitusvalo jää palamaan toistuvasti ensin vilkut-
tuaan 1 minuutin ajan (rengaspai nevaroittimella varustetut autot)
Jos rengaspaineiden varoitusvalo syttyy toistuvasti vilkuttuaan 1 minuutin
ajan, kun virta-avain on käännettynä ON-asentoon tai käynnistyspainikkeesta
on valittu ON-toimintatila, anna valtuutetun Toyota-jälleenmyyjän tai -korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tarkastaa jär-
jestelmän toiminta.
OM52G10FI.book Page 373 We dnesday, March 30, 2016 12:01 PM

3748-2. Toimenpiteet häiriön sattuessa
OM52G10FI

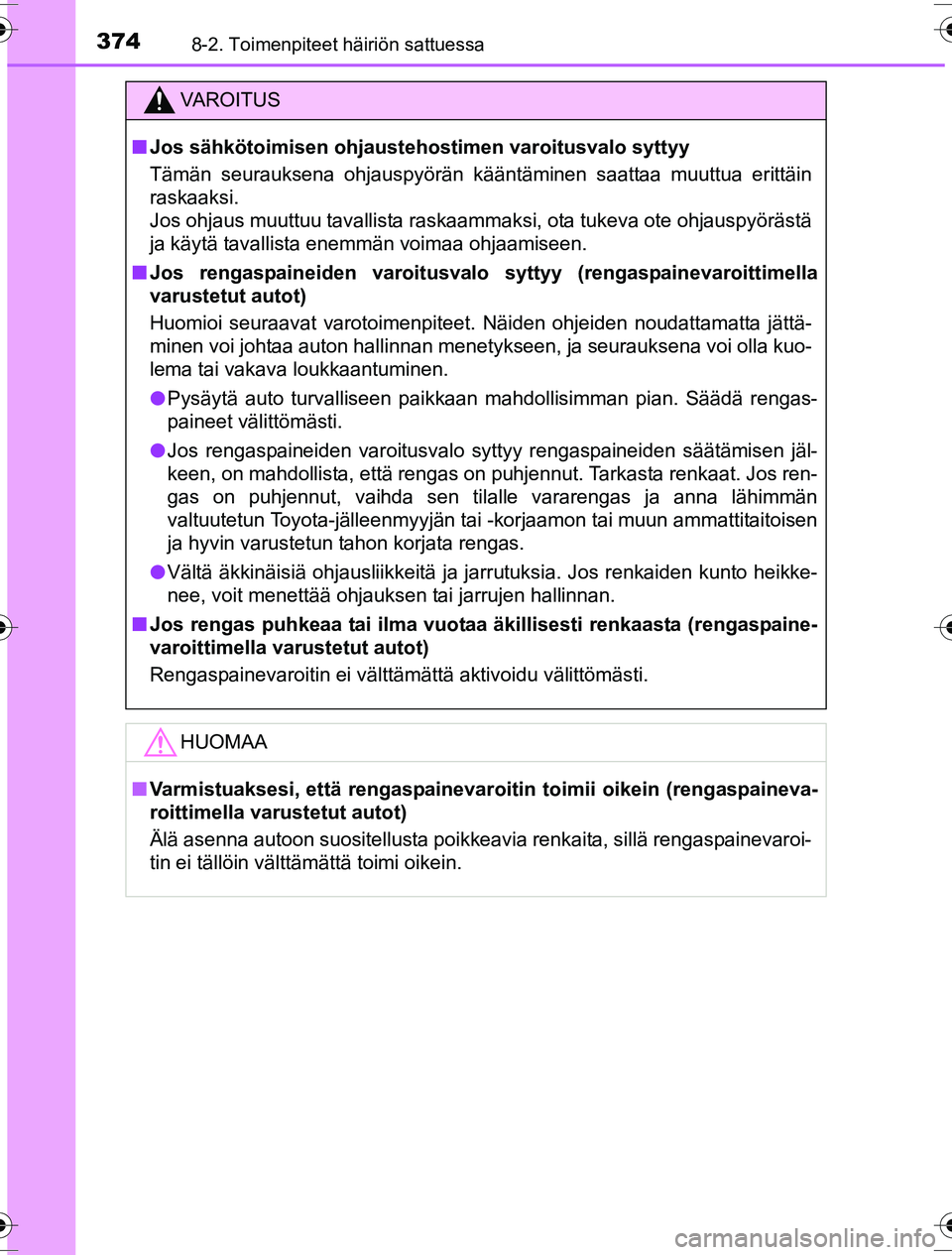

VAROITUS
nJos sähkötoimisen ohjausteho stimen varoitusvalo syttyy
Tämän seurauksena ohjauspyörän kääntäminen saattaa muuttua erittäin
raskaaksi.
Jos ohjaus muuttuu tavallista raskaammaksi, ota tukeva ote ohjauspyörästä
ja käytä tavallista enemmän voimaa ohjaamiseen.
n Jos rengaspaineiden varoitusvalo syttyy (rengaspainevaroittimella
varustetut autot)
Huomioi seuraavat varotoimenpiteet. Näiden ohjeiden noudattamatta jättä-
minen voi johtaa auton hallinnan menetykseen, ja seurauksena voi olla kuo-
lema tai vakava loukkaantuminen.
l Pysäytä auto turvalliseen paikkaan mahdollisimman pian. Säädä rengas-
paineet välittömästi.
l Jos rengaspaineiden varoitusvalo syttyy rengaspaineiden säätämisen jäl-
keen, on mahdollista, että rengas on puhjennut. Tarkasta renkaat. Jos ren-
gas on puhjennut, vaihda sen tilalle vararengas ja anna lähimmän
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun tahon korjata rengas.
l Vältä äkkinäisiä ohjausliikkeitä ja jarrutuksia. Jos renkaiden kunto heikke-
nee, voit menettää ohjauksen tai jarrujen hallinnan.
n Jos rengas puhkeaa tai ilma vuotaa äkillisesti renkaasta (rengaspaine-
varoittimella varustetut autot)
Rengaspainevaroitin ei välttämättä aktivoidu välittömästi.\
HUOMAA
nVarmistuaksesi, että rengaspainevaroitin toimii oikein (rengaspaineva-
roittimella varustetut autot)
Älä asenna autoon suositellusta poikkeavia renkaita, sillä rengaspainevaroi-
tin ei tällöin välttämättä toimi oikein.
OM52G10FI.book Page 374 We dnesday, March 30, 2016 12:01 PM

3758-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

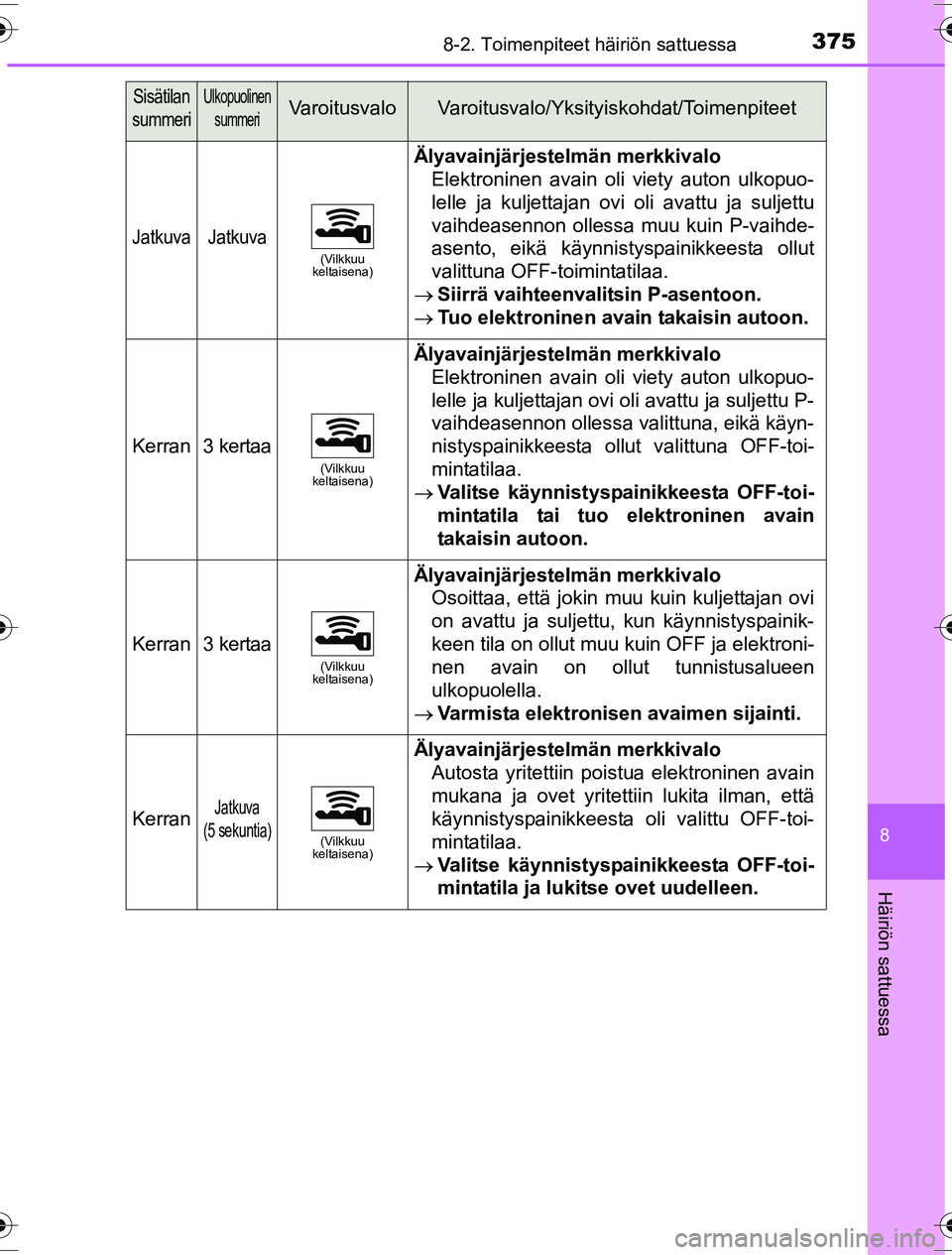

Sisätilan
summeriUlkopuolinen summeriVaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
JatkuvaJatkuva(Vilkkuu
keltaisena)
Älyavainjärjestelmän merkkivalo
Elektroninen avain oli viety auton ulkopuo-
lelle ja kuljettajan ovi oli avattu ja suljettu
vaihdeasennon ollessa muu kuin P-vaihde-
asento, eikä käynnistyspainikkeesta ollut
valittuna OFF-toimintatilaa.
 Siirrä vaihteenvalitsin P-asentoon.
 Tuo elektroninen avain takaisin autoon.
Kerran3 kertaa(Vilkkuu
keltaisena)
Älyavainjärjestelmän merkkivalo
Elektroninen avain oli viety auton ulkopuo-
lelle ja kuljettajan ovi oli avattu ja suljettu P-
vaihdeasennon ollessa valittuna, eikä käyn-
nistyspainikkeesta ollut valittuna OFF-toi-
mintatilaa.
 Valitse käynnistyspainikkeesta OFF-toi-
mintatila tai tuo elektroninen avain
takaisin autoon.
Kerran3 kertaa(Vilkkuu
keltaisena)
Älyavainjärjestelmän merkkivalo
Osoittaa, että jokin muu kuin kuljettajan ovi
on avattu ja suljettu, kun käynnistyspainik-
keen tila on ollut muu kuin OFF ja elektroni-
nen avain on ollut tunnistusalueen
ulkopuolella.
 Varmista elektronisen avaimen sijainti.
KerranJatkuva
(5 sekuntia)
(Vilkkuu
keltaisena)
Älyavainjärjestelmän merkkivalo
Autosta yritettiin poistua elektroninen avain
mukana ja ovet yritettiin lukita ilman, että
käynnistyspainikkeesta oli valittu OFF-toi-
mintatilaa.
 Valitse käynnistyspainikkeesta OFF-toi-
mintatila ja lukitse ovet uudelleen.
OM52G10FI.book Page 375 We dnesday, March 30, 2016 12:01 PM

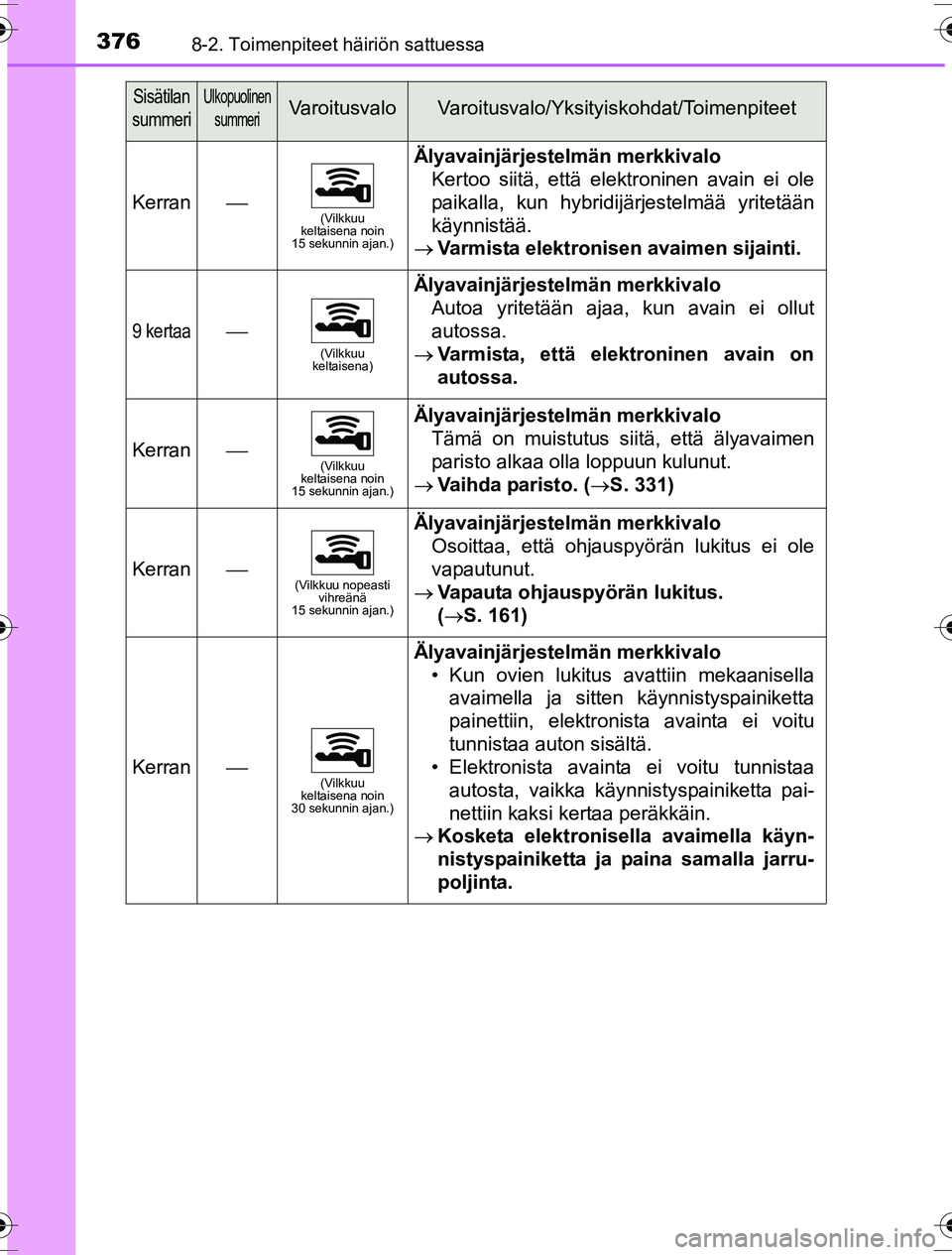

3768-2. Toimenpiteet häiriön sattuessa
OM52G10FI
Kerran(Vilkkuu
keltaisena noin
15 sekunnin ajan.)
Älyavainjärjestelmän merkkivalo
Kertoo siitä, että elektroninen avain ei ole
paikalla, kun hybridijärjestelmää yritetään
käynnistää.
 Varmista elektronisen avaimen sijainti.
9 kertaa(Vilkkuu
keltaisena)
Älyavainjärjestelmän merkkivalo
Autoa yritetään ajaa, kun avain ei ollut
autossa.
 Varmista, että elektroninen avain on
autossa.
Kerran(Vilkkuu
keltaisena noin
15 sekunnin ajan.)
Älyavainjärjestelmän merkkivalo
Tämä on muistutus siitä, että älyavaimen
paristo alkaa olla loppuun kulunut.
 Vaihda paristo. ( S. 331)
Kerran(Vilkkuu nopeasti
vihreänä
15 sekunnin ajan.)
Älyavainjärjestelmän merkkivalo
Osoittaa, että ohjauspyörän lukitus ei ole
vapautunut.
 Vapauta ohjauspyörän lukitus.
(S. 161)
Kerran(Vilkkuu
keltaisena noin
30 sekunnin ajan.)
Älyavainjärjestelmän merkkivalo
• Kun ovien lukitus avattiin mekaanisellaavaimella ja sitten käynnistyspainiketta
painettiin, elektronista avainta ei voitu
tunnistaa auton sisältä.
• Elektronista avainta ei voitu tunnistaa autosta, vaikka käynnistyspainiketta pai-
nettiin kaksi kertaa peräkkäin.
 Kosketa elektronisella avaimella käyn-
nistyspainiketta ja paina samalla jarru-
poljinta.
Sisätilan
summeriUlkopuolinen summeriVaroitusvaloVaroitusvalo/Yksityiskohdat/Toimenpiteet
OM52G10FI.book Page 376 We dnesday, March 30, 2016 12:01 PM
