731-2. Hybridijärjestelmä
1
Turvallisuuden vuoksi
OM52G10FIn

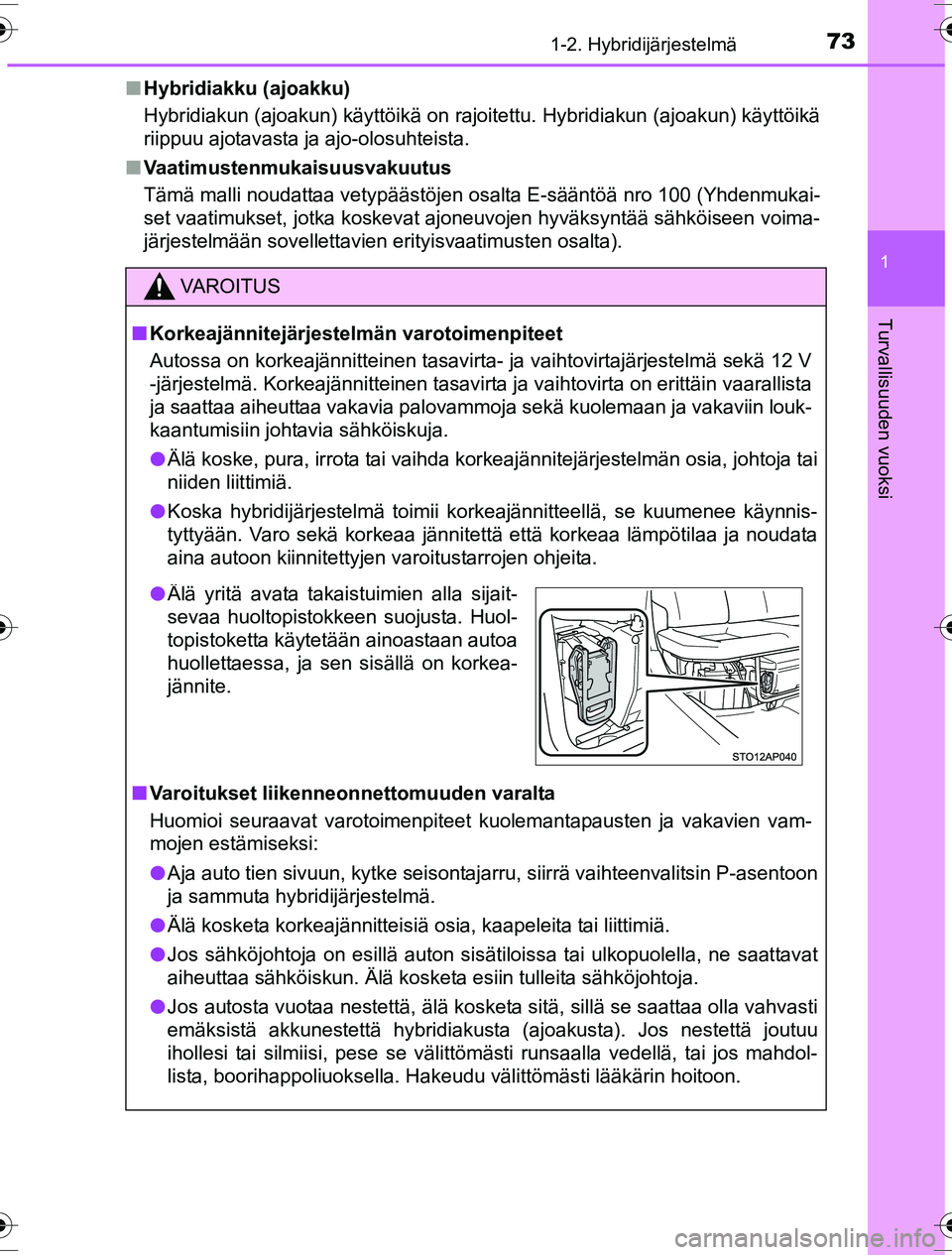

Hybridiakku (ajoakku)
Hybridiakun (ajoakun) käyttöikä on rajoitettu. Hybridiakun (ajoakun) käyttöikä
riippuu ajotavasta ja ajo-olosuhteista.
n Vaatimustenmukaisuusvakuutus
Tämä malli noudattaa vetypäästöjen osalta E-sääntöä nro 100 (Yhdenmukai-
set vaatimukset, jotka koskevat ajoneuvojen hyväksyntää sähköiseen voima-
järjestelmään sovellettavien erityisvaatimusten osalta).
VAROITUS
nKorkeajännitejärjestel män varotoimenpiteet
Autossa on korkeajännitteinen tasavirta- ja vaihtovirtajärjestelmä sekä 12 V
-järjestelmä. Korkeajännitteinen tasavirta ja vaihtovirta on erittäin vaarallista
ja saattaa aiheuttaa vakavia palovammoja sekä kuolemaan ja vakaviin louk-
kaantumisiin johtavia sähköiskuja.
l Älä koske, pura, irrota tai vaihda korkeajännitejärjestelmän osia, johtoja tai
niiden liittimiä.
l Koska hybridijärjestelmä toimii korkeajännitteellä, se kuumenee käynnis-
tyttyään. Varo sekä korkeaa jännitettä että korkeaa lämpötilaa ja\
noudata
aina autoon kiinnitettyjen varoitustarrojen ohjeita.
n Varoitukset liikenne onnettomuuden varalta
Huomioi seuraavat varotoimenpiteet kuolemantapausten ja vakavien vam-
mojen estämiseksi:
l Aja auto tien sivuun, kytke seisontajarru, siirrä vaihteenvalitsin P-asentoon
ja sammuta hybridijärjestelmä.
l Älä kosketa korkeajännitteisiä osia, kaapeleita tai liittimiä.
l Jos sähköjohtoja on esillä auton sisätiloissa tai ulkopuolella, ne saattavat
aiheuttaa sähköiskun. Älä kosketa esiin tulleita sähköjohtoja.
l Jos autosta vuotaa nestettä, älä kosketa sitä, sillä se saattaa olla vahvasti
emäksistä akkunestettä hybridiakusta (ajoakusta). Jos nestettä joutuu
ihollesi tai silmiisi, pese se välittömästi runsaalla vedellä, tai jos mahdol-
lista, boorihappoliuoksella. Hakeudu välittömästi lääkärin\
hoitoon.
lÄlä yritä avata takaistuimien alla sijait-
sevaa huoltopistokkeen suojusta. Huol-
topistoketta käytetään ainoastaan autoa
huollettaessa, ja sen sisällä on korkea-
jännite.
OM52G10FI.book Page 73 Wednesday, March 30, 2016 12:01 PM

741-2. Hybridijärjestelmä
OM52G10FI

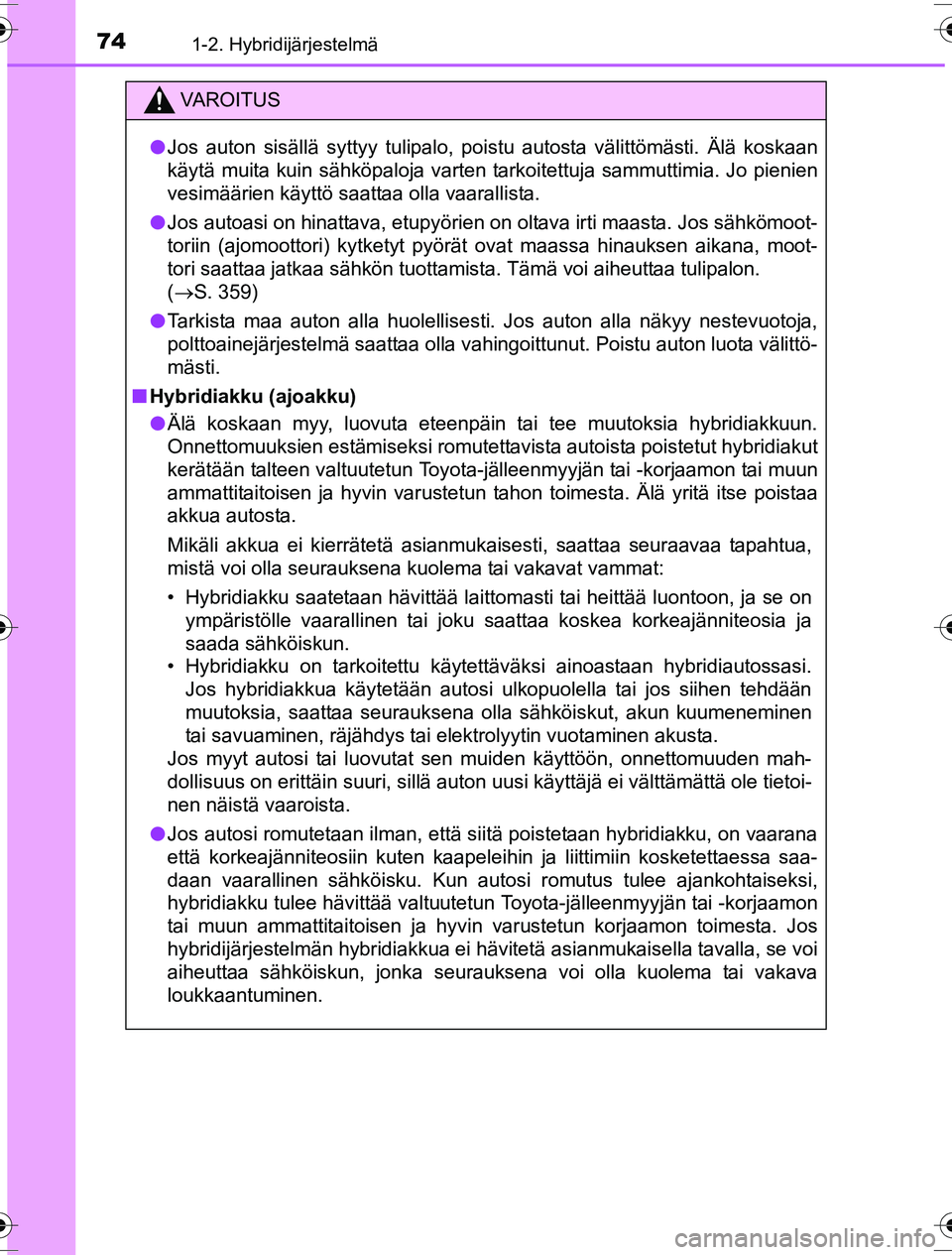

VAROITUS
lJos auton sisällä syttyy tulipalo, poistu autosta välittömästi. Älä koskaan
käytä muita kuin sähköpaloja varten tarkoitettuja sammuttimia. Jo pienien
vesimäärien käyttö saattaa olla vaarallista.
l Jos autoasi on hinattava, etupyörien on oltava irti maasta. Jos sähkömoot-
toriin (ajomoottori) kytketyt pyörät ovat maassa hinauksen aikana, moot-
tori saattaa jatkaa sähkön tuottamista. Tämä voi aiheuttaa tulipalon.
(S. 359)
l Tarkista maa auton alla huolellisesti. Jos auton alla näkyy nestevuotoja,
polttoainejärjestelmä saattaa olla vahingoittunut. Poistu auton luota välittö-
mästi.
n Hybridiakku (ajoakku)
l Älä koskaan myy, luovuta eteenpäin tai tee muutoksia hybridiakkuun.
Onnettomuuksien estämiseksi romutettavista autoista poistetut hybridiakut
kerätään talteen valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun tahon toimesta. Älä yritä itse poistaa
akkua autosta.
Mikäli akkua ei kierrätetä asianmukaisesti, saattaa seuraavaa tapahtua,
mistä voi olla seurauksena kuolema tai vakavat vammat:
• Hybridiakku saatetaan hävittää laittomasti tai heittää luontoon, ja se on
ympäristölle vaarallinen tai joku saattaa koskea korkeajänniteosia ja
saada sähköiskun.
• Hybridiakku on tarkoitettu käytettäväksi ainoastaan hybridiautossasi.
Jos hybridiakkua käytetään autosi ulkopuolella tai jos siihen tehdään
muutoksia, saattaa seurauksena olla sähköiskut, akun kuumeneminen
tai savuaminen, räjähdys tai elektrolyytin vuotaminen akusta.
Jos myyt autosi tai luovutat sen muiden käyttöön, onnettomuuden mah-
dollisuus on erittäin suuri, sillä auton uusi käyttäjä ei välttämättä ole tietoi-
nen näistä vaaroista.
l Jos autosi romutetaan ilman, että siitä poistetaan hybridiakku, on vaarana
että korkeajänniteosiin kuten kaapeleihin ja liittimiin kosketettaessa saa-
daan vaarallinen sähköisku. Kun autosi romutus tulee ajankohtaiseksi,
hybridiakku tulee hävittää valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon toimesta. Jos
hybridijärjestelmän hybridiakkua ei hävitetä asianmukaisella tavalla, se voi
aiheuttaa sähköiskun, jonka seurauksena voi olla kuolema tai vakava
loukkaantuminen.
OM52G10FI.book Page 74 Wednesday, March 30, 2016 12:01 PM

751-2. Hybridijärjestelmä
1
Turvallisuuden vuoksi
OM52G10FI

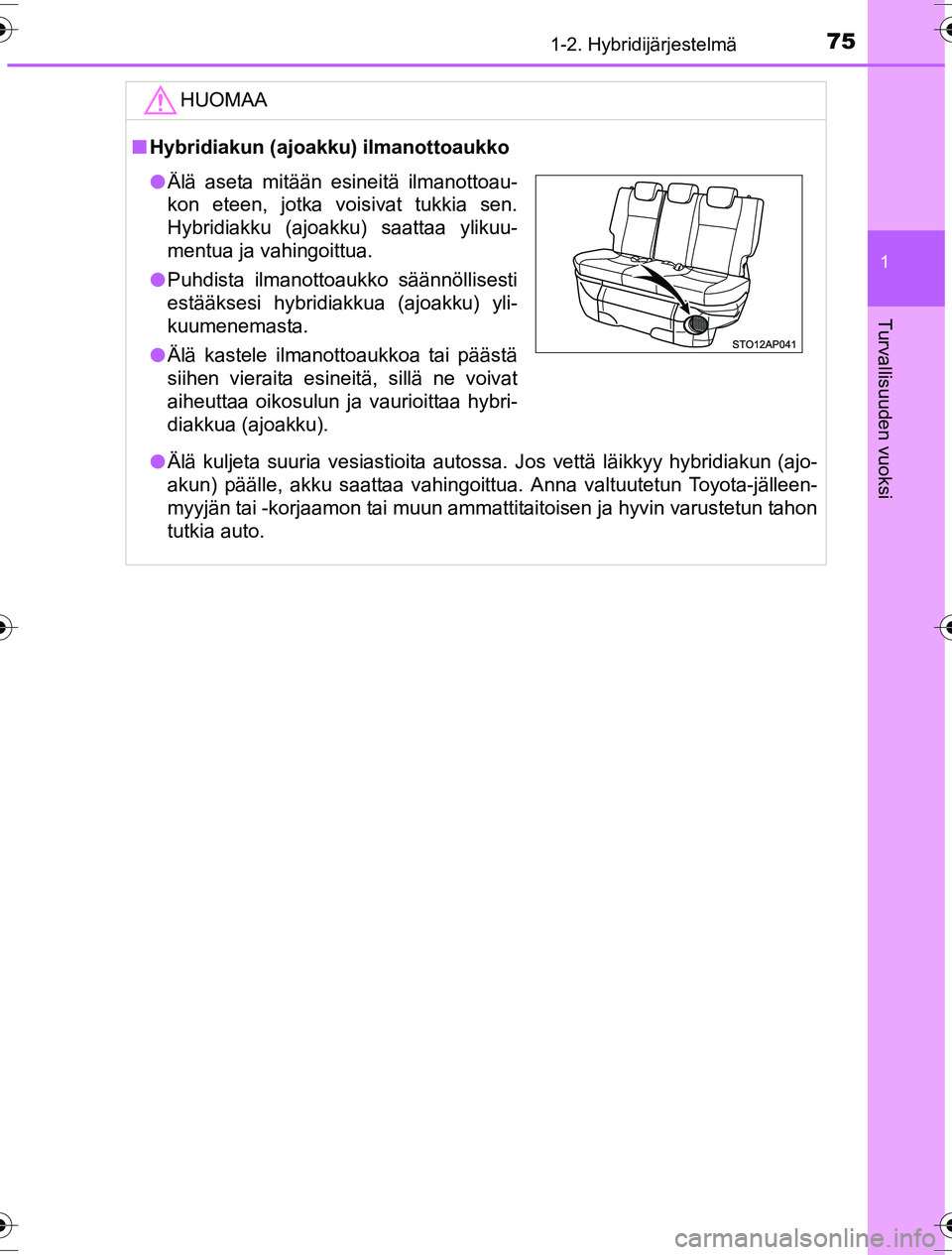

HUOMAA
nHybridiakun (ajoakku) ilmanottoaukko
l Älä kuljeta suuria vesiastioita autossa. Jos vettä läikkyy hybridiakun (ajo-
akun) päälle, akku saattaa vahingoittua. Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun tahon
tutkia auto.
lÄlä aseta mitään esineitä ilmanottoau-
kon eteen, jotka voisivat tukkia sen.
Hybridiakku (ajoakku) saattaa ylikuu-
mentua ja vahingoittua.
l Puhdista ilmanottoaukko säännöllisesti
estääksesi hybridiakkua (ajoakku) yli-
kuumenemasta.
l Älä kastele ilmanottoaukkoa tai päästä
siihen vieraita esineitä, sillä ne voivat
aiheuttaa oikosulun ja vaurioittaa hybri-
diakkua (ajoakku).
OM52G10FI.book Page 75 Wednesday, March 30, 2016 12:01 PM

761-3. Varkaudenestojärjestelmä
OM52G10FI

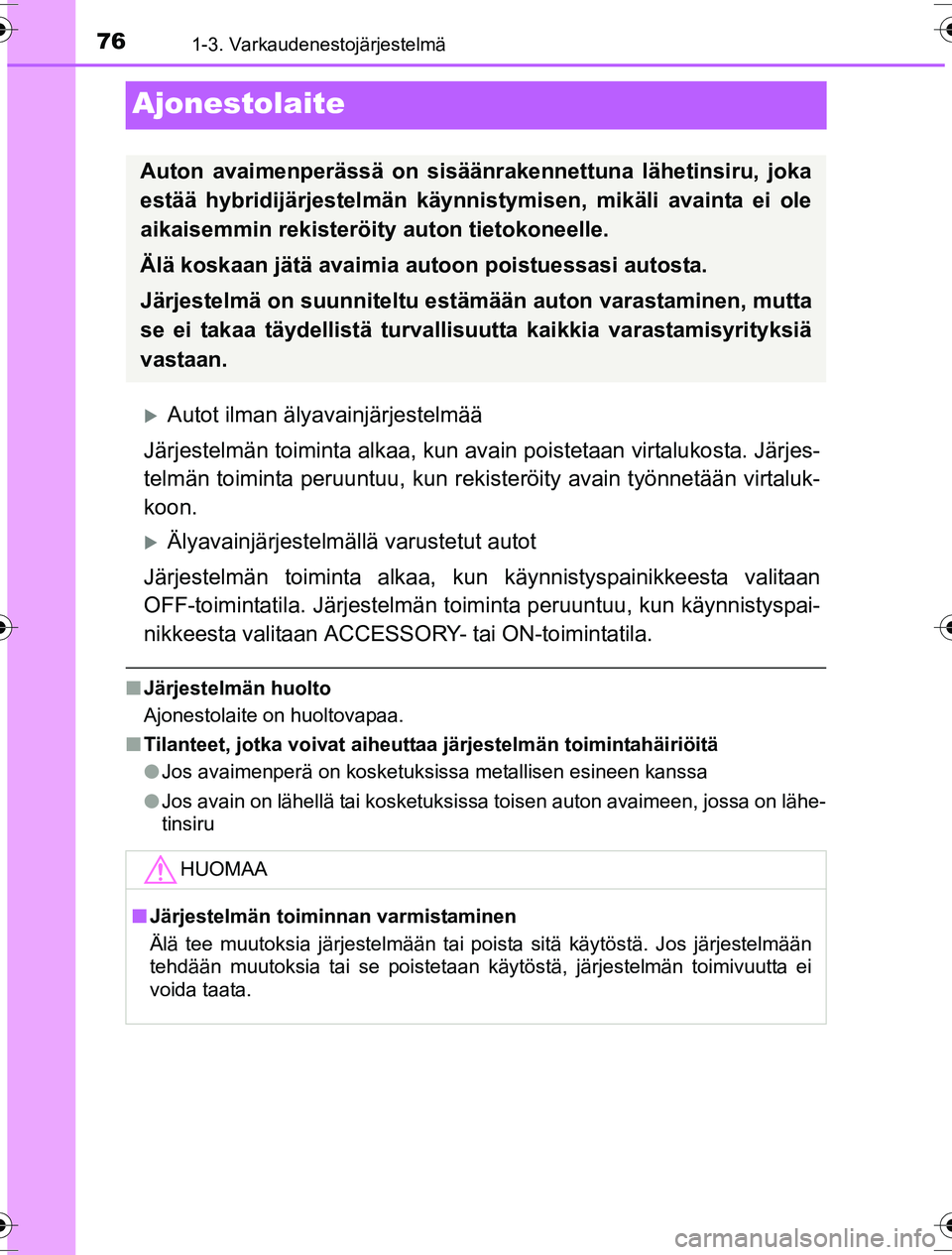

Ajonestolaite
Autot ilman älyavainjärjestelmää
Järjestelmän toiminta alkaa, kun av ain poistetaan virtalukosta. Järjes-
telmän toiminta peruuntuu, kun rekisteröity avain työnnetään virtaluk-
koon.
Älyavainjärjestelmä llä varustetut autot
Järjestelmän toiminta alkaa, k un käynnistyspainikkeesta valitaan
OFF-toimintatila. Järjes telmän toiminta peruuntuu, kun käynnistyspai-
nikkeesta valitaan ACCESSORY- tai ON-toimintatila.
n Järjestelmän huolto
Ajonestolaite on huoltovapaa.
n Tilanteet, jotka voivat aiheuttaa järjestelmän toimintahäiriöitä
lJos avaimenperä on kosketuksissa metallisen esineen kanssa
l Jos avain on lähellä tai kosketuksissa toisen auton avaimeen, jossa on lähe-
tinsiru
Auton avaimenperässä on sisäänrakennettuna lähetinsiru, joka
estää hybridijärjestelmän käynnistymisen, mikäli avainta ei ole
aikaisemmin rekisteröity auton tietokoneelle.
Älä koskaan jätä avaimia autoon poistuessasi autosta.
Järjestelmä on suunniteltu estämään auton varastaminen, mutta
se ei takaa täydellistä turvalli suutta kaikkia varastamisyrityksiä
vastaan.
HUOMAA
n Järjestelmän toiminnan varmistaminen
Älä tee muutoksia järjestelmään tai poista sitä käytöstä. Jos järjestelmään
tehdään muutoksia tai se poistetaan käytöstä, järjestelmän toimivuutta ei
voida taata.
OM52G10FI.book Page 76 Wednesday, March 30, 2016 12:01 PM

77
1
1-3. Varkaudenestojärjestelmä
Turvallisuuden vuoksi
OM52G10FI

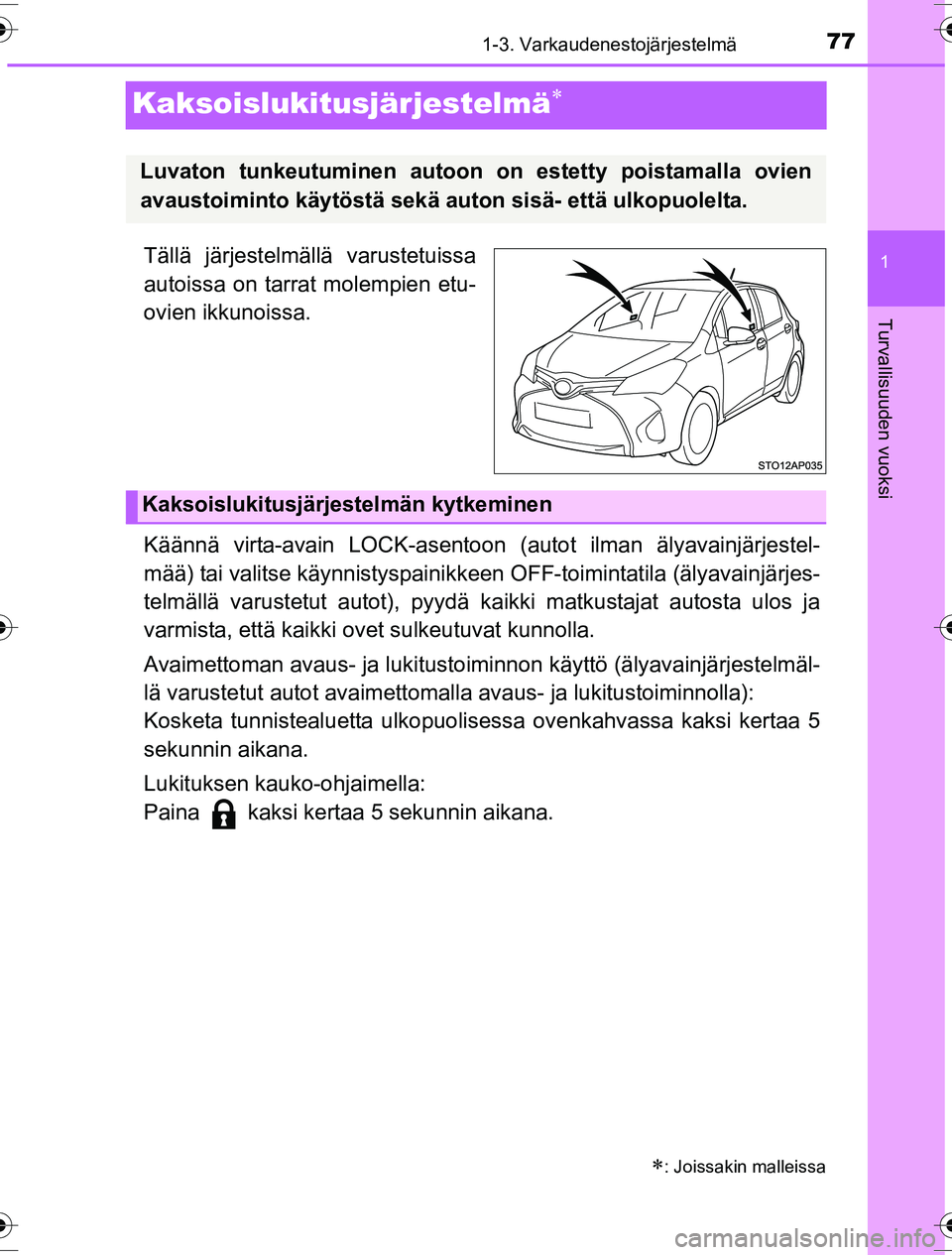

Kaksoislukitusjärjestelmä
Tällä järjestelmällä varustetuissa
autoissa on tarrat molempien etu-
ovien ikkunoissa.
Käännä virta-avain LOCK-asentoon (autot ilman älyavainjärjestel-
mää) tai valitse käynnistyspainikkeen OFF-toimintatila (älyavainjärjes-
telmällä varustetut autot), pyydä kaikki matkustajat autosta ulos ja
varmista, että kaikki ovet sulkeutuvat kunnolla.
Avaimettoman avaus- ja lukitustoiminnon käyttö (älyavainjärjestelmäl-
lä varustetut autot avaimettomalla avaus- ja lukitustoiminnolla):
Kosketa tunnistealuetta ulkopuolisessa ovenkahvassa kaksi kertaa 5
sekunnin aikana.
Lukituksen kauko-ohjaimella:
Paina kaksi kertaa 5 sekunnin aikana.
: Joissakin malleissa
Luvaton tunkeutuminen autoon on estetty poistamalla ovien
avaustoiminto käytöstä sekä au ton sisä- että ulkopuolelta.
Kaksoislukitusjärjestelmän kytkeminen
OM52G10FI.book Page 77 Wednesday, March 30, 2016 12:01 PM

781-3. Varkaudenestojärjestelmä
OM52G10FI
Avaimettoman avaus- ja lukitustoiminnon käyttö (älyavainjärjestelmäl-
lä varustetut autot avaimettomalla avaus- ja lukitustoiminnolla):
Tartu ulkopuoliseen etuoven kahvaan tai paina takaluukun avaajan
katkaisinta ylöspäin.
Lukituksen kauko-ohjaimella:
Paina .

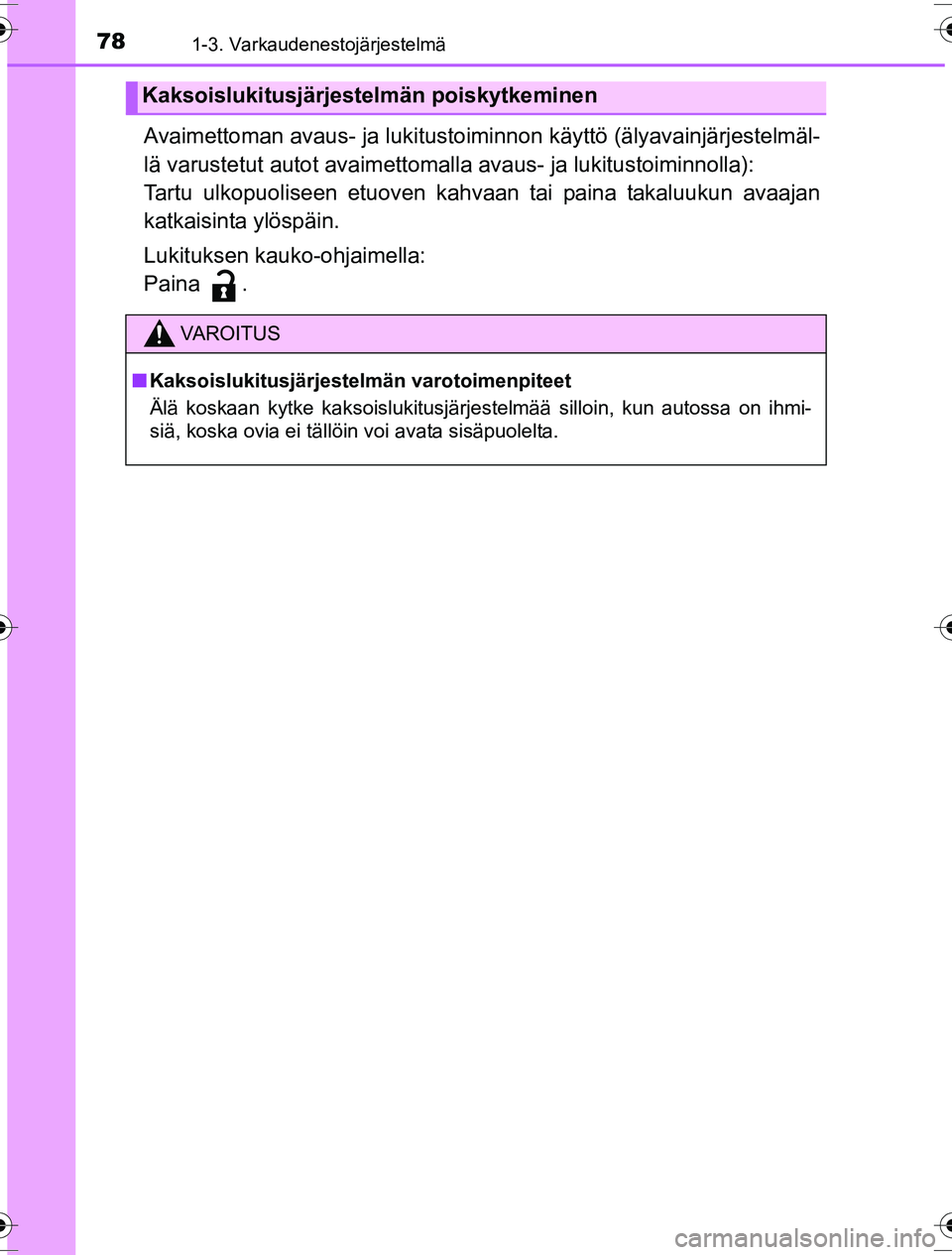

Kaksoislukitusjärjestelmän poiskytkeminen
VAROITUS
nKaksoislukitusjärjestelmän varotoimenpiteet
Älä koskaan kytke kaksoislukitusjärjestelmää silloin, kun autossa on ihmi-
siä, koska ovia ei tällöin voi avata sisäpuolelta.
OM52G10FI.book Page 78 Wednesday, March 30, 2016 12:01 PM

79

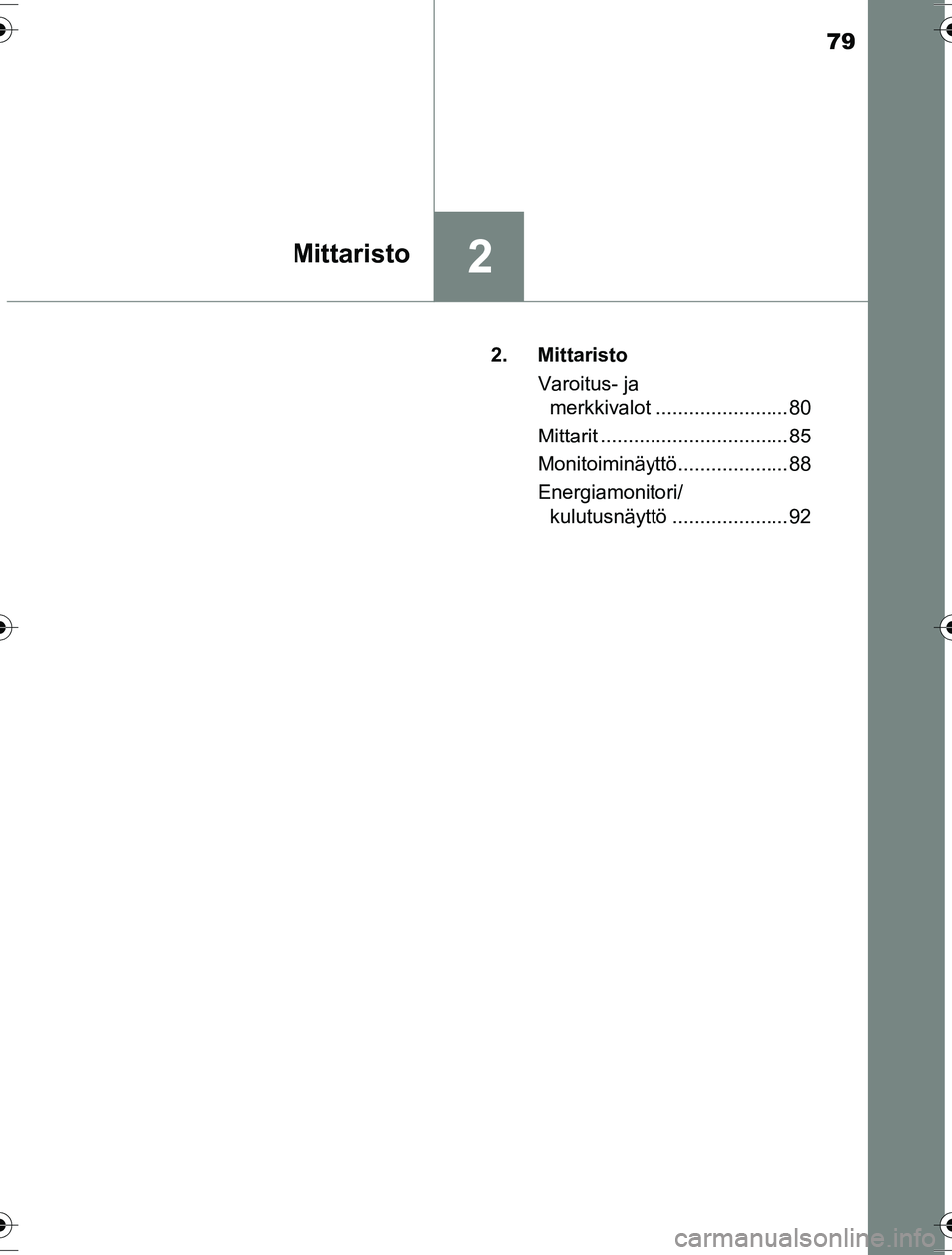

2Mittaristo
OM52G10FI2. Mittaristo
Varoitus- ja merkkivalot ........................ 80
Mittarit .................................. 85
Monitoiminäyttö.................... 88
Energiamonitori/ kulutusnäyttö ..................... 92
OM52G10FI.book Page 79 Wednesday, March 30, 2016 12:01 PM

802. Mittaristo
OM52G10FI

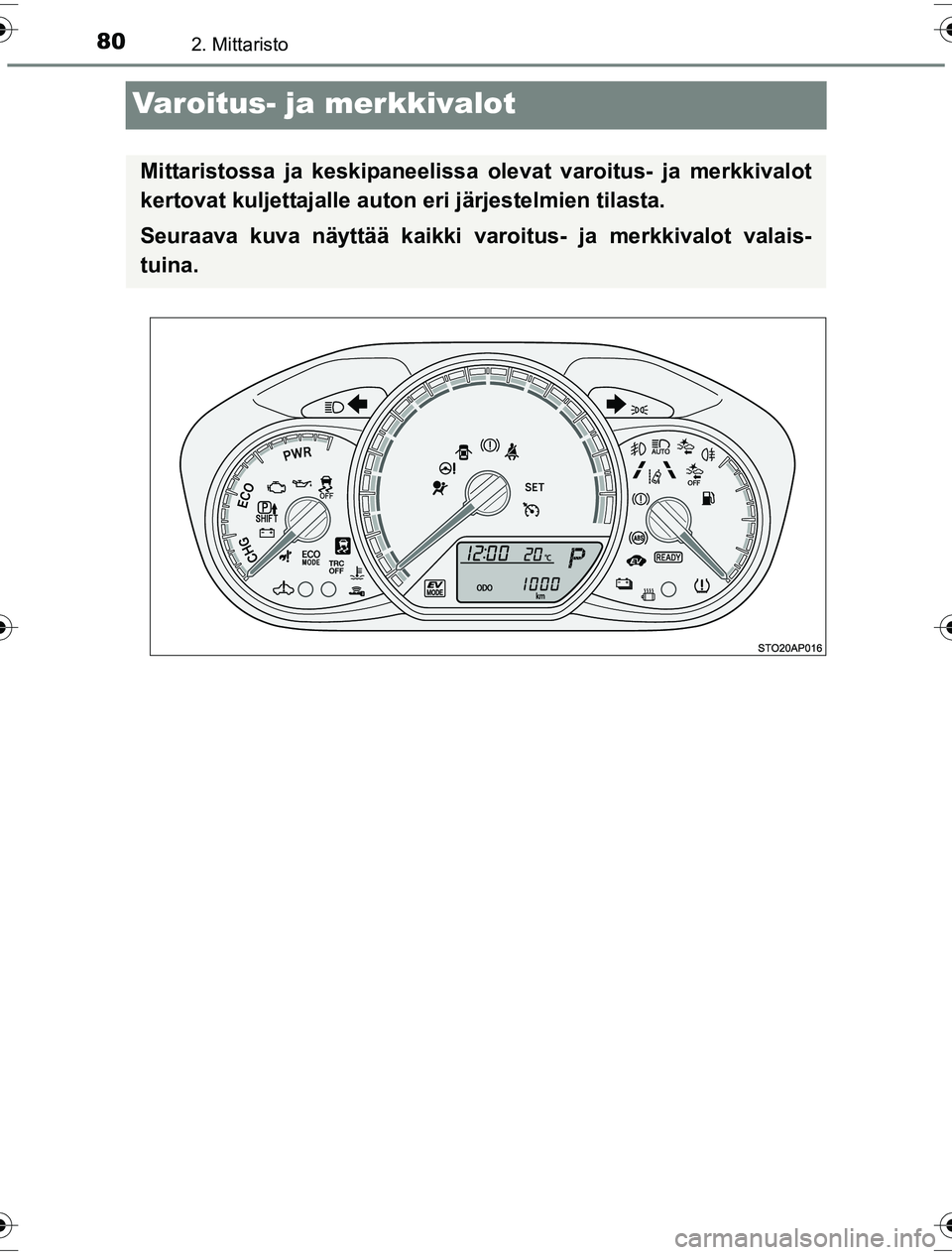

Varoitus- ja merkkivalot
Mittaristossa ja keskipaneelissa olevat varoitus- ja merkkivalot
kertovat kuljettajalle auton eri järjestelmien tilasta.
Seuraava kuva näyttää kaikki var oitus- ja merkkivalot valais-
tuina.
OM52G10FI.book Page 80 Wednesday, March 30, 2016 12:01 PM
