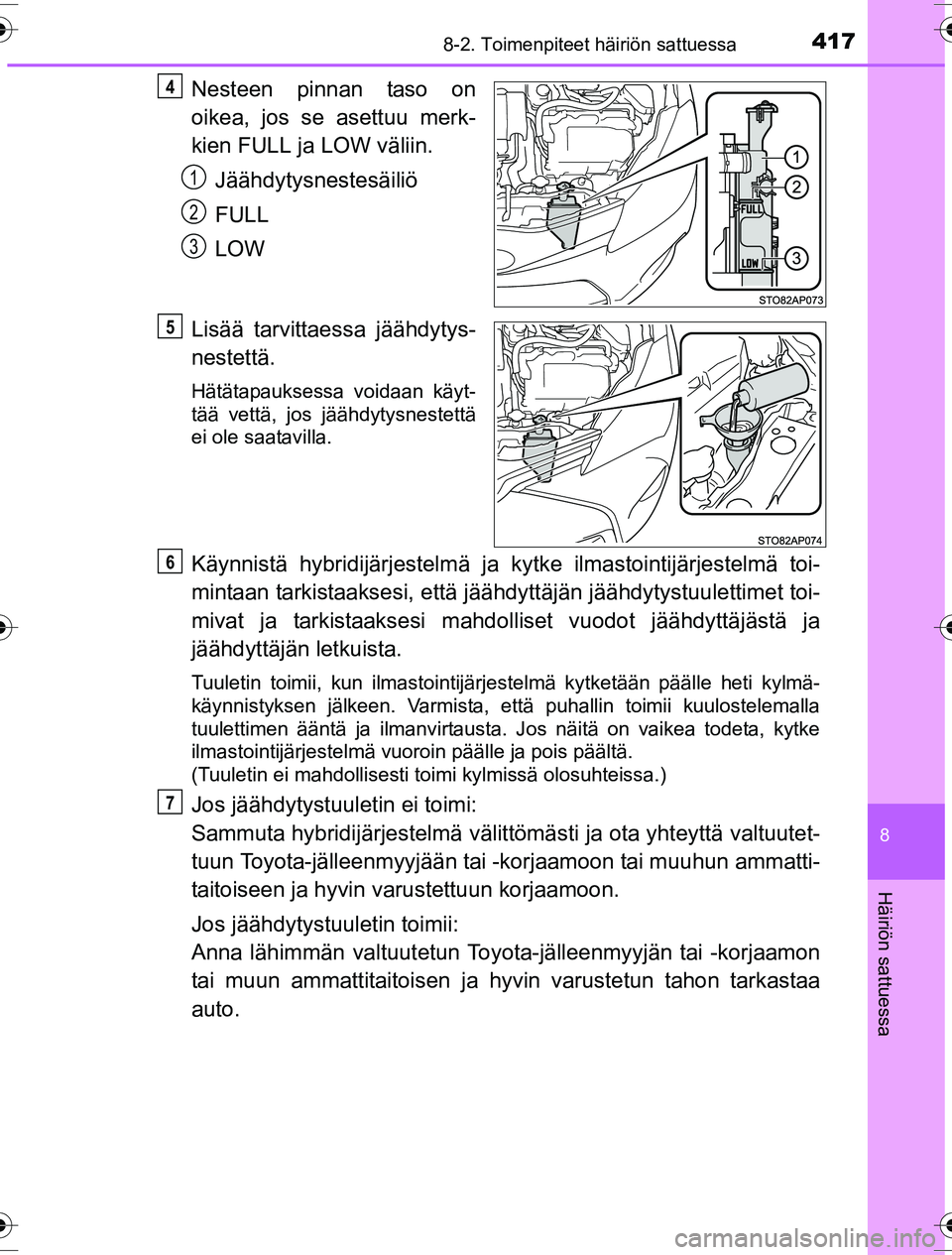

4178-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Nesteen pinnan taso on
oikea, jos se asettuu merk-
kien FULL ja LOW väliin.Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaes sa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Käynnistä hybridijärjestelmä ja kytke ilmastointijärjestelmä toi-
mintaan tarkistaaksesi, että jäähdy ttäjän jäähdytystuulettimet toi-
mivat ja tarkistaaksesi mahdolliset vuodot jäähdyttäjästä ja
jäähdyttäjän letkuista.
Tuuletin toimii, kun ilmastointijärjestelmä kytketään päälle heti kylmä-\
käynnistyksen jälkeen. Varmista, että puhallin toimii kuulostelemalla
tuulettimen ääntä ja ilmanvirtausta. Jos näitä on vaikea todeta, kytke
ilmastointijärjestelmä vuoroin päälle ja pois päältä.
(Tuuletin ei mahdollisesti toimi kylmissä olosuhteissa.)
Jos jäähdytystuulet in ei toimi:
Sammuta hybridijärjestelmä välittömästi ja ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
Jos jäähdytystuuletin toimii:
Anna lähimmän valtuutetun Toyo ta-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun tahon tarkastaa
auto.
4
1
2
3
5
6
7
OM52G10FI.book Page 417 We dnesday, March 30, 2016 12:01 PM

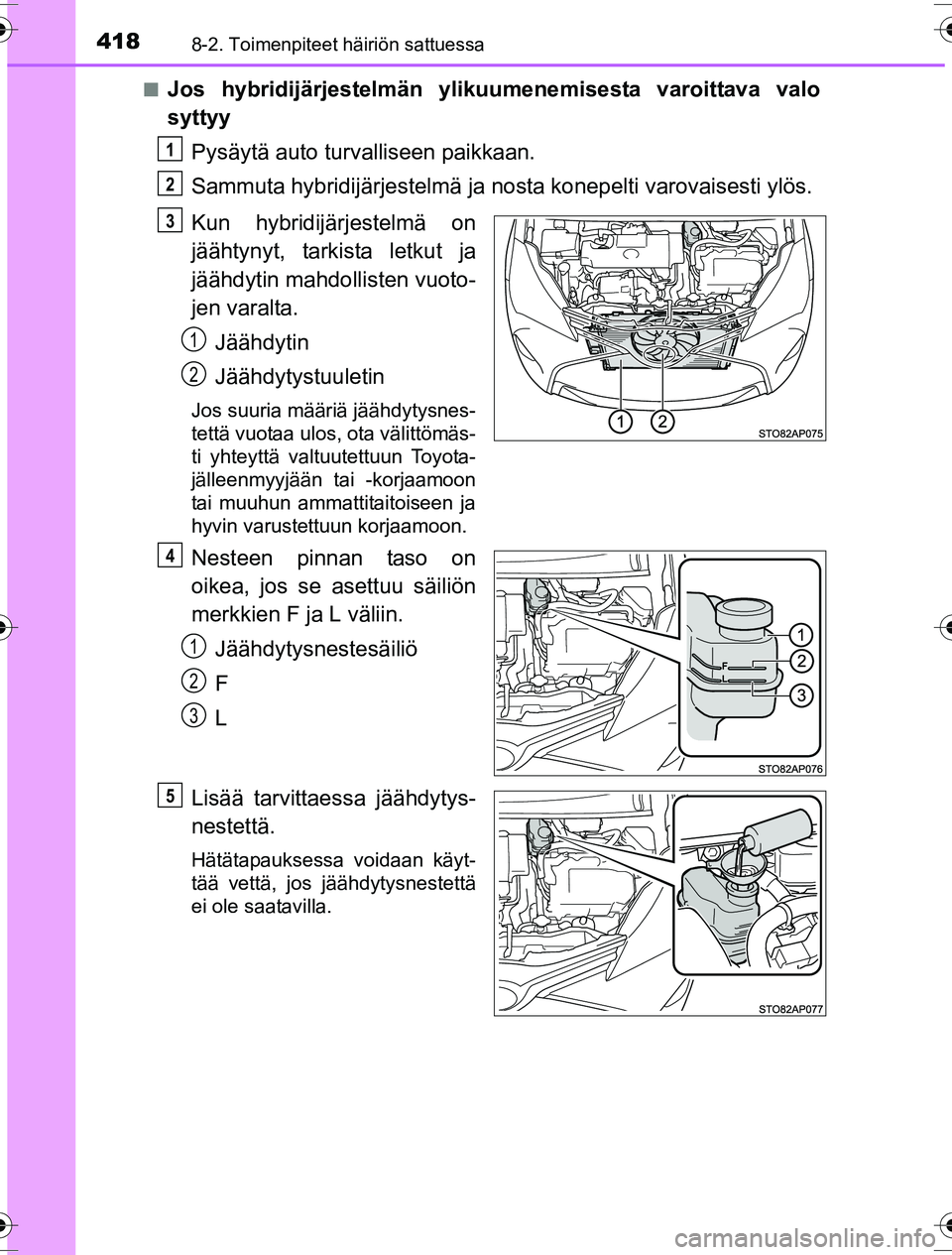

4188-2. Toimenpiteet häiriön sattuessa
OM52G10FIn
Jos hybridijärjestelmän ylikuumenemisesta varoittava valo
syttyy
Pysäytä auto turv alliseen paikkaan.
Sammuta hybridijärjestelmä ja nosta konepelti varovaisesti ylös.
Kun hybridijärjestelmä on
jäähtynyt, tarkista letkut ja
jäähdytin mahdollisten vuoto-
jen varalta. Jäähdytin
Jäähdytystuuletin
Jos suuria määriä jäähdytysnes-
tettä vuotaa ulos, ota välittömäs-
ti yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Nesteen pinnan taso on
oikea, jos se asettuu säiliön
merkkien F ja L väliin.Jäähdytysnestesäiliö
F
L
Lisää tarvittaes sa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
1
2
3
1
2
4
1
2
3
5
OM52G10FI.book Page 418 We dnesday, March 30, 2016 12:01 PM

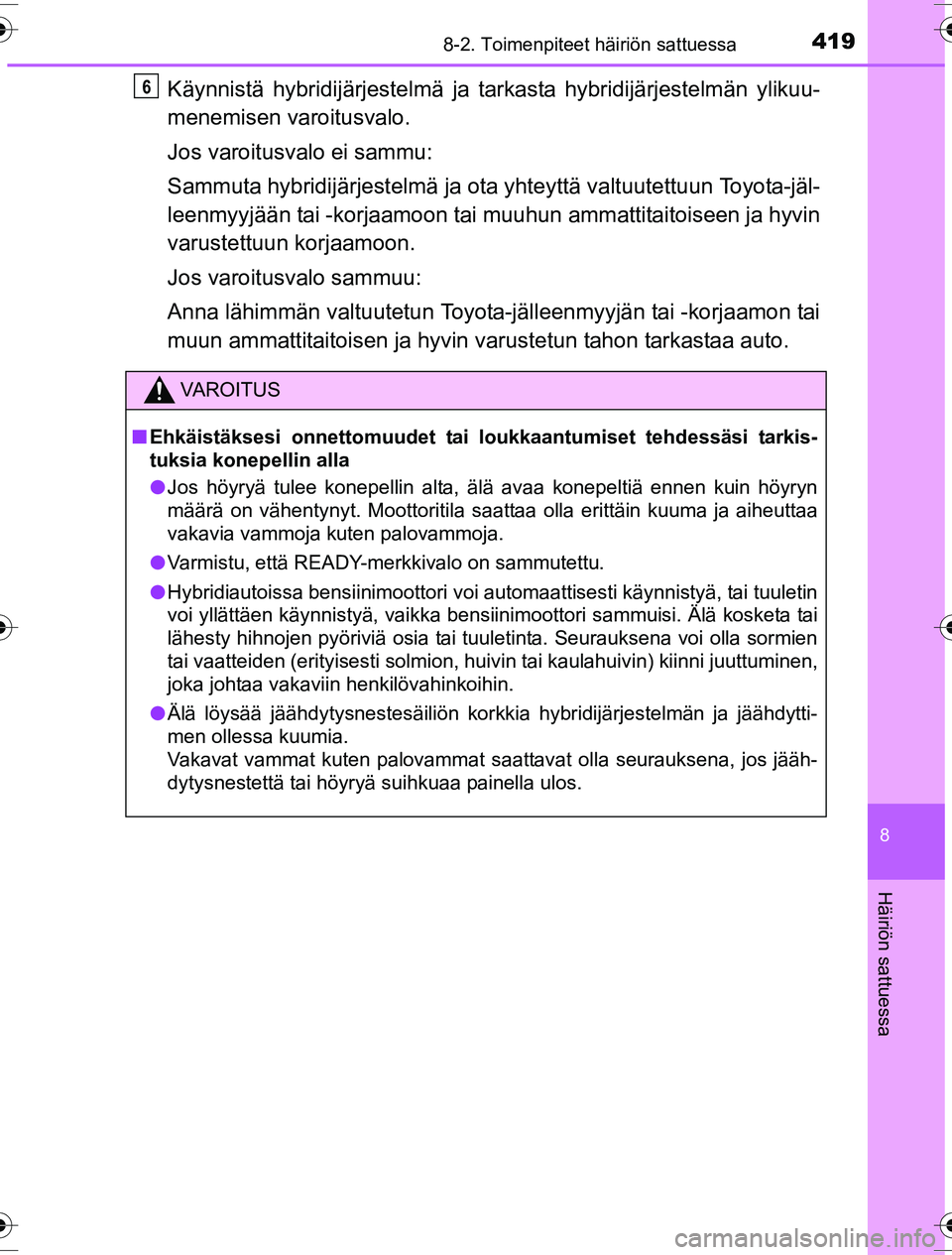

4198-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Käynnistä hybridijärjestelmä ja tarkasta hybridijärjestelmän ylikuu-
menemisen varoitusvalo.
Jos varoitusvalo ei sammu:
Sammuta hybridijärjestelmä ja ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Jos varoitusvalo sammuu:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun tahon tarkastaa auto.
VAROITUS
nEhkäistäksesi onnettomuudet tai loukkaantumiset tehdessäsi tarkis-
tuksia konepellin alla
l Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila saattaa olla erittäin kuuma ja aiheuttaa
vakavia vammoja kuten palovammoja.
l Varmistu, että READY-merkkivalo on sammutettu.
l Hybridiautoissa bensiinimoottori voi automaattisesti käynnistyä, tai tuuletin
voi yllättäen käynnistyä, vaikka bensiinimoottori sammuisi. Älä kosketa tai
lähesty hihnojen pyöriviä osia tai tuuletinta. Seurauksena voi olla sormien
tai vaatteiden (erityisesti solmion, huivin tai kaulahuivin) kiinni juuttuminen,
joka johtaa vakaviin henkilövahinkoihin.
l Älä löysää jäähdytysnestesäiliön korkkia hybridijärjestelmän ja jäähdytti-
men ollessa kuumia.
Vakavat vammat kuten palovammat saattavat olla seurauksena, jos jääh-
dytysnestettä tai höyryä suihkuaa painella ulos.
6
OM52G10FI.book Page 419 We dnesday, March 30, 2016 12:01 PM

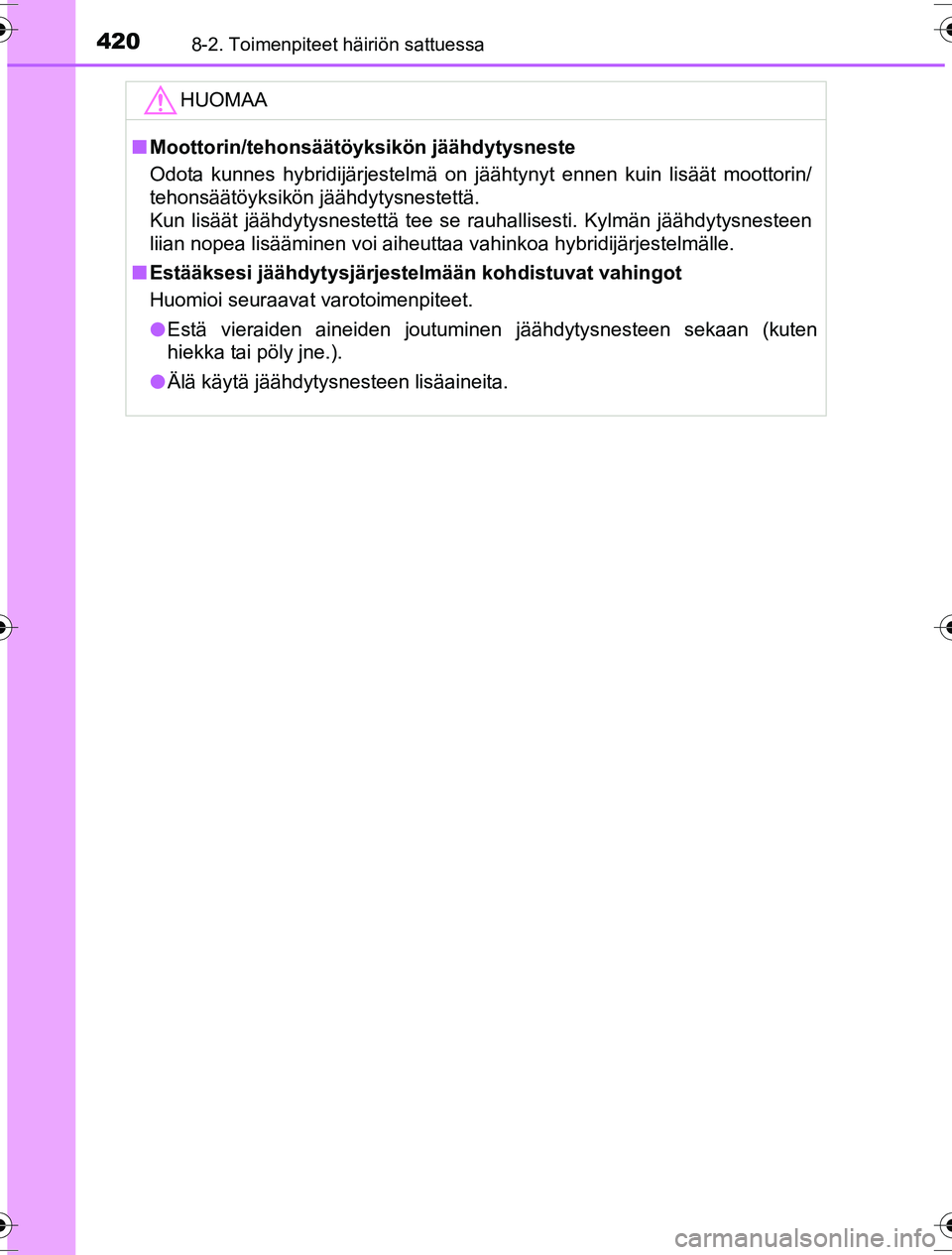

4208-2. Toimenpiteet häiriön sattuessa
OM52G10FI
HUOMAA
nMoottorin/tehonsäätöyksi kön jäähdytysneste
Odota kunnes hybridijärjestelmä on jäähtynyt ennen kuin lisäät moottorin/
tehonsäätöyksikön jäähdytysnestettä.
Kun lisäät jäähdytysnestettä tee se rauhallisesti. Kylmän jäähdytysnesteen
liian nopea lisääminen voi aiheuttaa vahinkoa hybridijärjestelmälle.
n Estääksesi jäähdytysjärjestelmään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet.
l Estä vieraiden aineiden joutuminen jäähdytysnesteen sekaan (ku\
ten
hiekka tai pöly jne.).
l Älä käytä jäähdytysnesteen lisäaineita.
OM52G10FI.book Page 420 We dnesday, March 30, 2016 12:01 PM

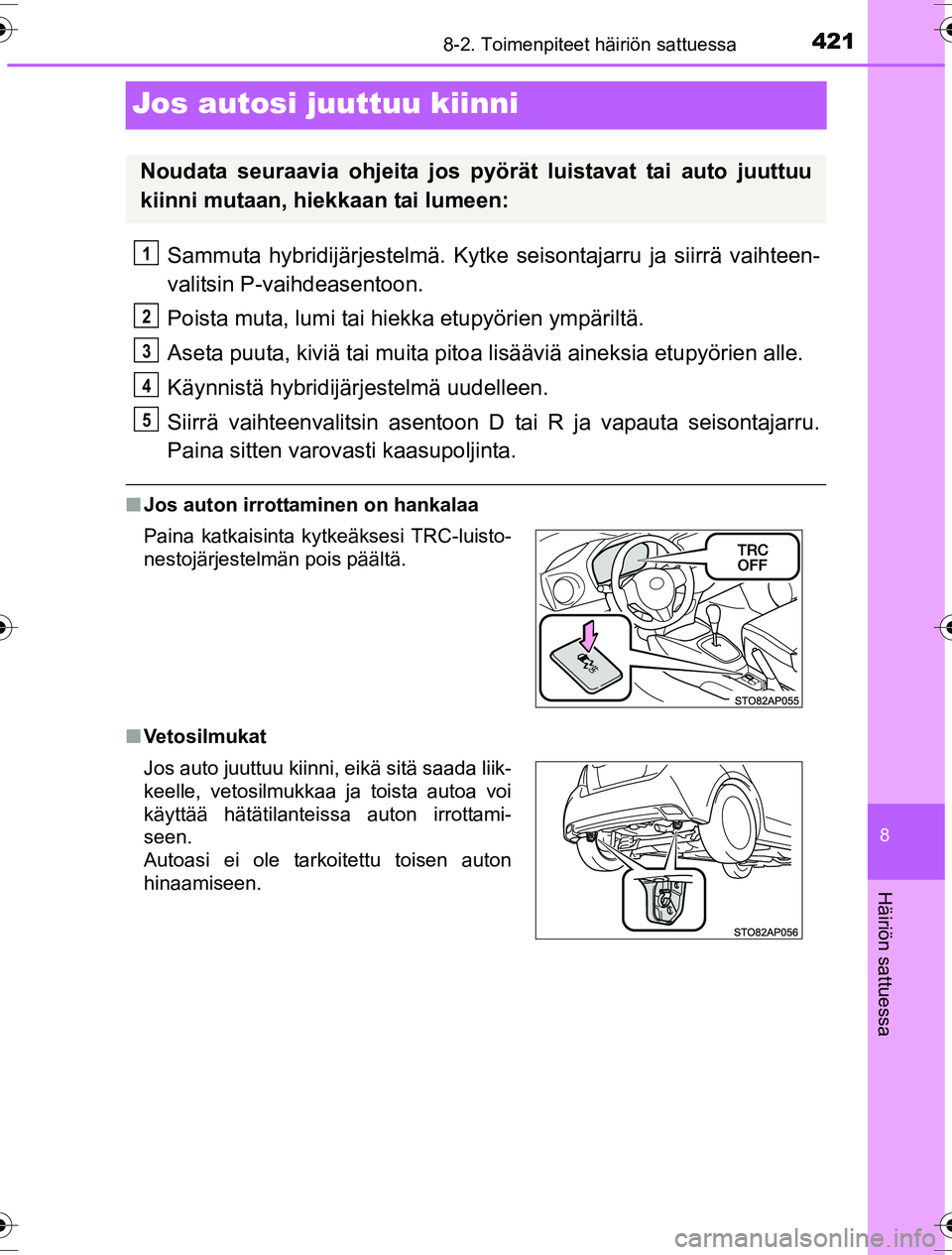

4218-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
Jos autosi juuttuu kiinni
Sammuta hybridijärjestelmä. Kytke seisontajarru ja siirrä vaihteen-
valitsin P-vaihdeasentoon.
Poista muta, lumi tai hiekka etupyörien ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia etupyörien alle.
Käynnistä hybridijärjestelmä uudelleen.
Siirrä vaihteenvalitsin asentoon D tai R ja vapauta seisontajarru.
Paina sitten varovasti kaasupoljinta.
n Jos auton irrottaminen on hankalaa
n Vetosilmukat
Noudata seuraavia ohjeita jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Paina katkaisinta kytkeäksesi TRC-luisto-
nestojärjestelmän pois päältä.
Jos auto juuttuu kiinni, eikä sitä saada liik-
keelle, vetosilmukkaa ja toista autoa voi
käyttää hätätilanteissa auton irrottami-
seen.
Autoasi ei ole tarkoitettu toisen auton
hinaamiseen.
1
2
3
4
5
OM52G10FI.book Page 421 We dnesday, March 30, 2016 12:01 PM

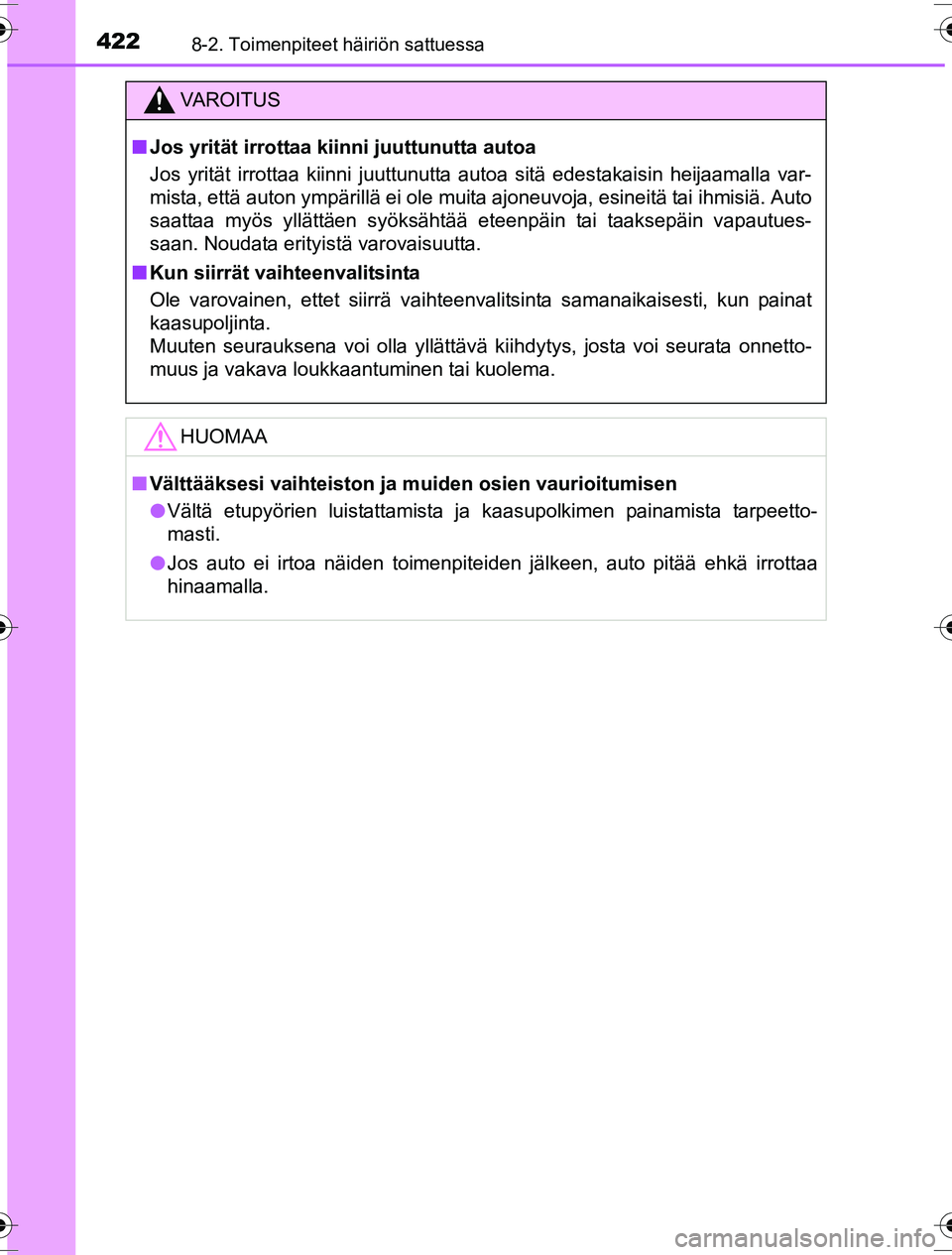

4228-2. Toimenpiteet häiriön sattuessa
OM52G10FI
VAROITUS
nJos yrität irrottaa kiin ni juuttunutta autoa
Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla var-
mista, että auton ympärillä ei ole muita ajoneuvoja, esineitä tai ihmisiä. Auto
saattaa myös yllättäen syöksähtää eteenpäin tai taaksepäin vapautues-
saan. Noudata erityistä varovaisuutta.
n Kun siirrät vaihteenvalitsinta
Ole varovainen, ettet siirrä vaihteenvalitsinta samanaikaisesti, kun painat
kaasupoljinta.
Muuten seurauksena voi olla yllättävä kiihdytys, josta voi seurata onnetto-
muus ja vakava loukkaantuminen tai kuolema.
HUOMAA
nVälttääksesi vaihteiston ja muiden osien vaurioitumisen
l Vältä etupyörien luistattamista ja kaasupolkimen painamista tarpeetto-
masti.
l Jos auto ei irtoa näiden toimenpiteiden jälkeen, auto pitää \
ehkä irrottaa
hinaamalla.
OM52G10FI.book Page 422 We dnesday, March 30, 2016 12:01 PM

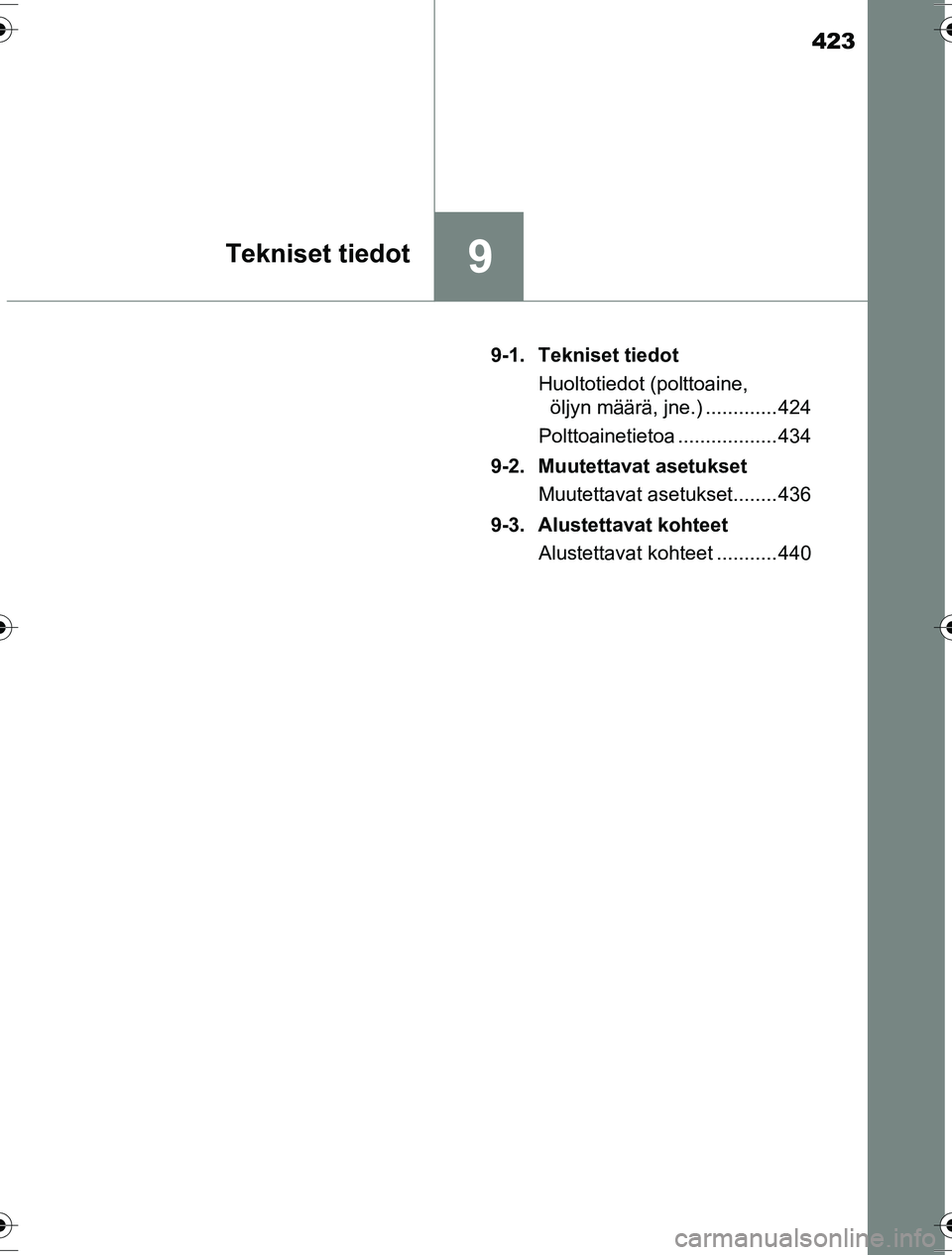

423
9Tekniset tiedot
OM52G10FI9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä, jne.) ............. 424
Polttoainetietoa .................. 434
9-2. Muutettavat asetukset Muutettavat asetukset........ 436
9-3. Alustettavat kohteet Alustettavat kohteet ........... 440
OM52G10FI.book Page 423 We dnesday, March 30, 2016 12:01 PM

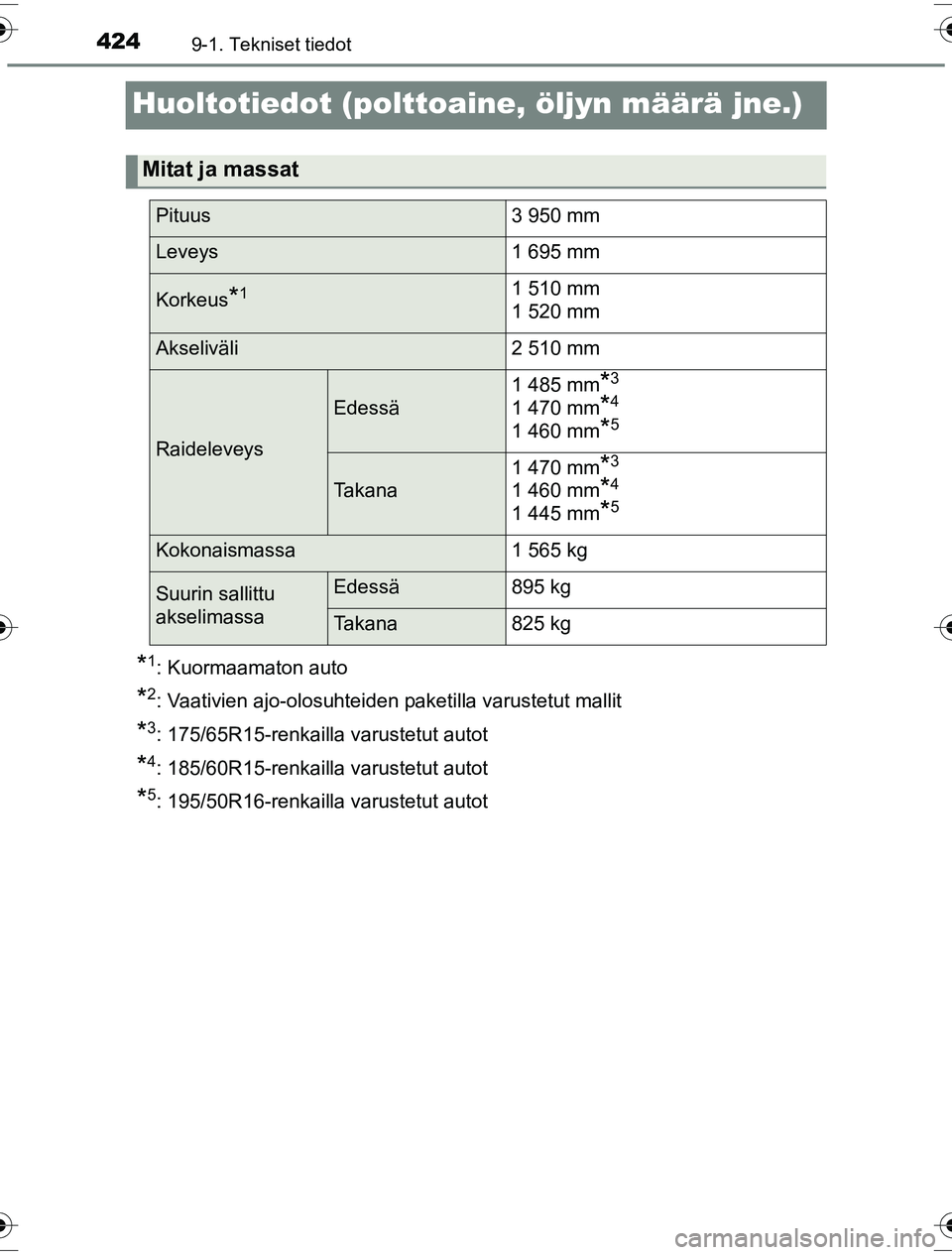

4249-1. Tekniset tiedot
OM52G10FI
Huoltotiedot (polttoaine, öljyn määrä jne.)
*1: Kuormaamaton auto
*2: Vaativien ajo-olosuhteiden paketilla varustetut mallit
*3: 175/65R15-renkailla varustetut autot
*4: 185/60R15-renkailla varustetut autot
*5: 195/50R16-renkailla varustetut autot
Mitat ja massat
Pituus 3 950 mm
Leveys1 695 mm
Korkeus*11 510 mm
1 520 mm
Akseliväli 2 510 mm
Raideleveys
Edessä1 485 mm
*3
1 470 mm*4
1 460 mm*5
Takana1 470 mm
*3
1 460 mm*4
1 445 mm*5
Kokonaismassa
1 565 kg
Suurin sallittu
akselimassaEdessä895 kg
Takana 825 kg
