2016 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

3057-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FIn
Moottoriöljyn lisääminen
Jos lukema mittatikulla on alle
tai vain vähän yli alamerkin,
lisää öljyä. Lisättävän öljyn
tulee olla samaa tyyppiä, jota
moottorissa on käytetty.
Tarkista moottorissa olevan öljyn l
aatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerralla an, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
n Moottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä on lisättävä moottoriin öljy\
nvaihtohuoltojen
välillä.
lKun moottori on uusi kuten silloin, kun auto on juuri hankittu tai kun moottori
on vaihdettu
l Jos käytetään huonolaatuista öljyä tai öljyä jonka viskositeetti on sopimaton
l Kun ajetaan korkeilla moottorin käyntinopeuksilla tai raskaalla kuormalla tai
silloin, kun kiihdytetään ja hidastetaan toistuvasti
l Kun auto jätetään joutokäynnille pitkäksi aikaa tai kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
Öljyn valinta S. 427
Öljyn määrä
(Alhainen  Täysi) 1,5 L
Välineet
Puhdas suppilo
1
2
3
OM52G10FI.book Page 305 We dnesday, March 30, 2016 12:01 PM

3067-3. Tee-se-itse-huolto
OM52G10FI
VAROITUS
nKäytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon, huoltoasemaan
tai autotarvikeliikkeeseen tarkempien ohjeiden saamiseksi kierrätyksestä
ja hävittämisestä.
l Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
nVakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
OM52G10FI.book Page 306 We dnesday, March 30, 2016 12:01 PM

3077-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Moottorin jäähdytysnestesäiliö
Nesteen määrä on riittävä, jos pinta asettuu säiliössä olevien viivo-
jen FULL ja LOW väliin moottorin ollessa kylmä.
Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti.
Tehonsäätöyksikön jäähdytysnestesäiliö
Nesteen määrä on oikea, kun pinta asettuu säiliössä olevien viivo-
jen F ja L väliin, hybridijärjestelmän ollessa kylmä.
Jäähdytysnestesäiliön korkki
F
L
Jos pinta on alle L-viivan, lisää
jäähdytysnestettä aina F-viivaan
asti.
nJäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coolant tai vastaavaa -jäähdytysnestettä,
joka ei sisällä silikaattia, amiinia, nitriittiä tai boraattia ja jonka pitkäikäisyys
perustuu yhdistettyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdytysneste on sekoitus jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua vettä. (Minimiläm\
pötila: -35 C)
Jos haluat lisätietoja moottorin jäähdytysnesteestä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Jäähdytysneste
1
2
3
1
2
3
OM52G10FI.book Page 307 We dnesday, March 30, 2016 12:01 PM

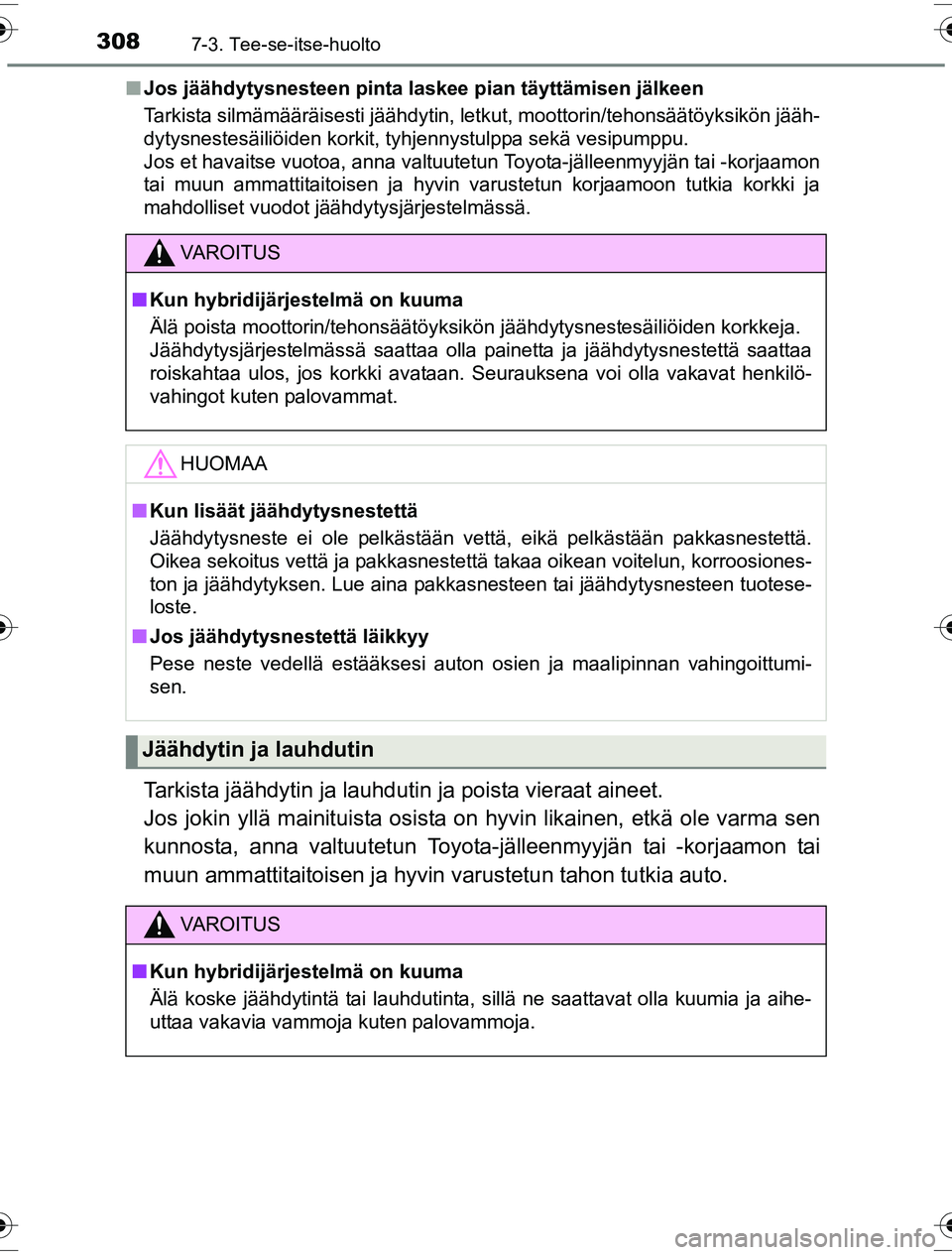

3087-3. Tee-se-itse-huolto
OM52G10FIn
Jos jäähdytysnesteen pinta laskee pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdytin, letkut, moottorin/tehonsäätöyksikön jääh-
dytysnestesäiliöiden korkit, tyhjennystulppa sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamoon tutkia korkki ja
mahdolliset vuodot jäähdytysjärjestelmässä.
Tarkista jäähdytin ja lauhdutin ja poista vieraat aineet.
Jos jokin yllä mainituista osista on hyvin likainen, etkä ole varma sen
kunnosta, anna valtuutetun Toyota -jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun tahon tutkia auto.
VAROITUS
n Kun hybridijärjestelmä on kuuma
Älä poista moottorin/tehonsäätöyksikön jäähdytysnestesäiliöiden korkkeja.
Jäähdytysjärjestelmässä saattaa olla painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan. Seurauksena voi olla vakavat henkilö-
vahingot kuten palovammat.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään vettä, eikä pelkästään pakkasnestettä.
Oikea sekoitus vettä ja pakkasnestettä takaa oikean voitelun, korroosiones-
ton ja jäähdytyksen. Lue aina pakkasnesteen tai jäähdytysnesteen tuotese-
loste.
n Jos jäähdytysnestettä läikkyy
Pese neste vedellä estääksesi auton osien ja maalipinnan vahingoittumi-
sen.
Jäähdytin ja lauhdutin
VAROITUS
nKun hybridijärjestelmä on kuuma
Älä koske jäähdytintä tai lauhdutinta, sillä ne saattavat olla kuumia ja aihe-
uttaa vakavia vammoja kuten palovammoja.
OM52G10FI.book Page 308 We dnesday, March 30, 2016 12:01 PM

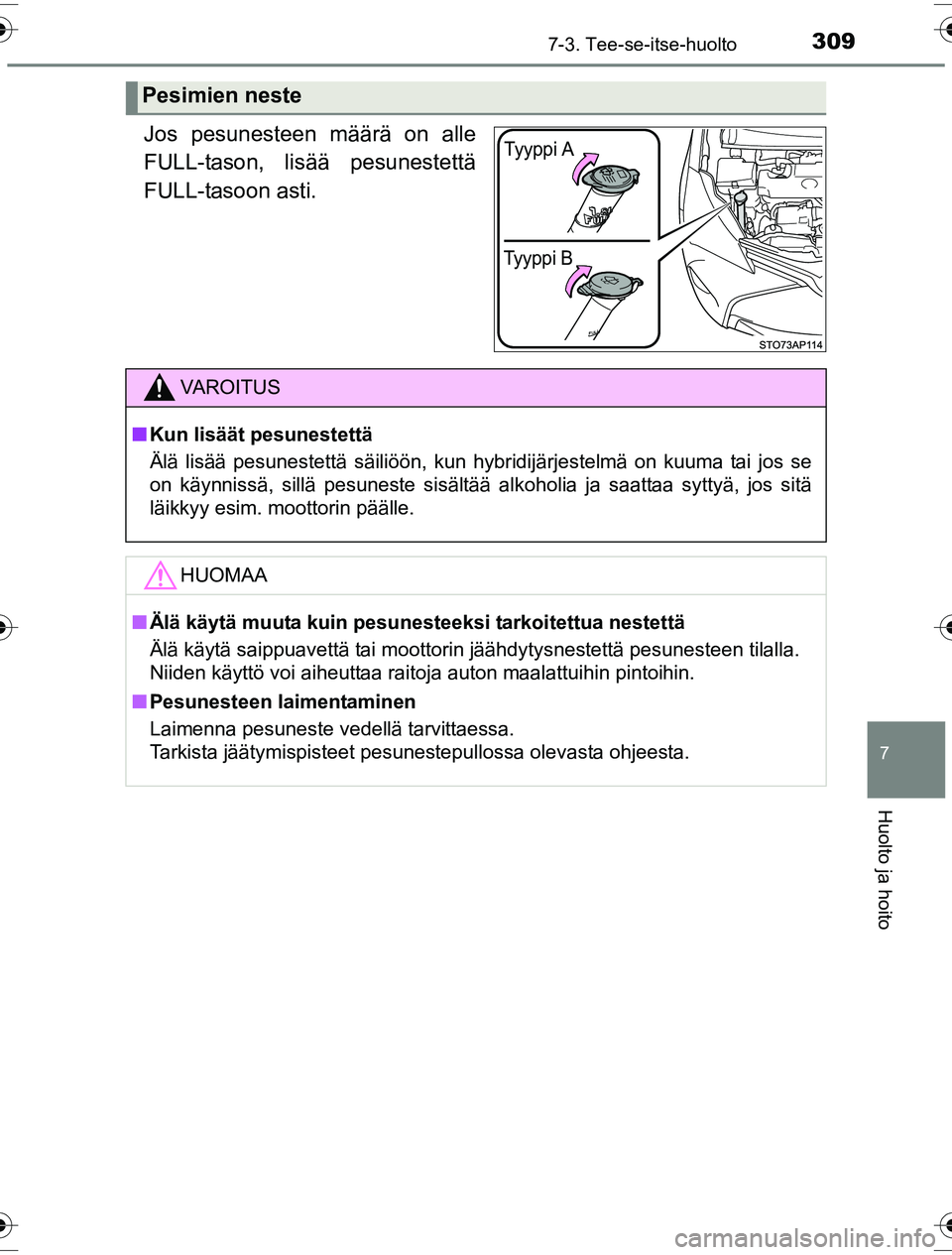

3097-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Jos pesunesteen määrä on alle
FULL-tason, lisää pesunestettä
FULL-tasoon asti.
Pesimien neste
Tyyppi BTyyppi A
VAROITUS
n
Kun lisäät pesunestettä
Älä lisää pesunestettä säiliöön, kun hybridijärjestelmä on kuuma tai jos se
on käynnissä, sillä pesuneste sisältää alkoholia ja saattaa syttyä, jos sitä
läikkyy esim. moottorin päälle.
HUOMAA
nÄlä käytä muuta kuin pesunesteeksi tarkoitettua nestettä
Älä käytä saippuavettä tai moottorin jäähdytysnestettä pesunesteen tilalla.
Niiden käyttö voi aiheuttaa raitoja auton maalattuihin pintoihin.
n Pesunesteen laimentaminen
Laimenna pesuneste vedellä tarvittaessa.
Tarkista jäätymispisteet pesunestepullossa olevasta ohjeesta.
OM52G10FI.book Page 309 We dnesday, March 30, 2016 12:01 PM

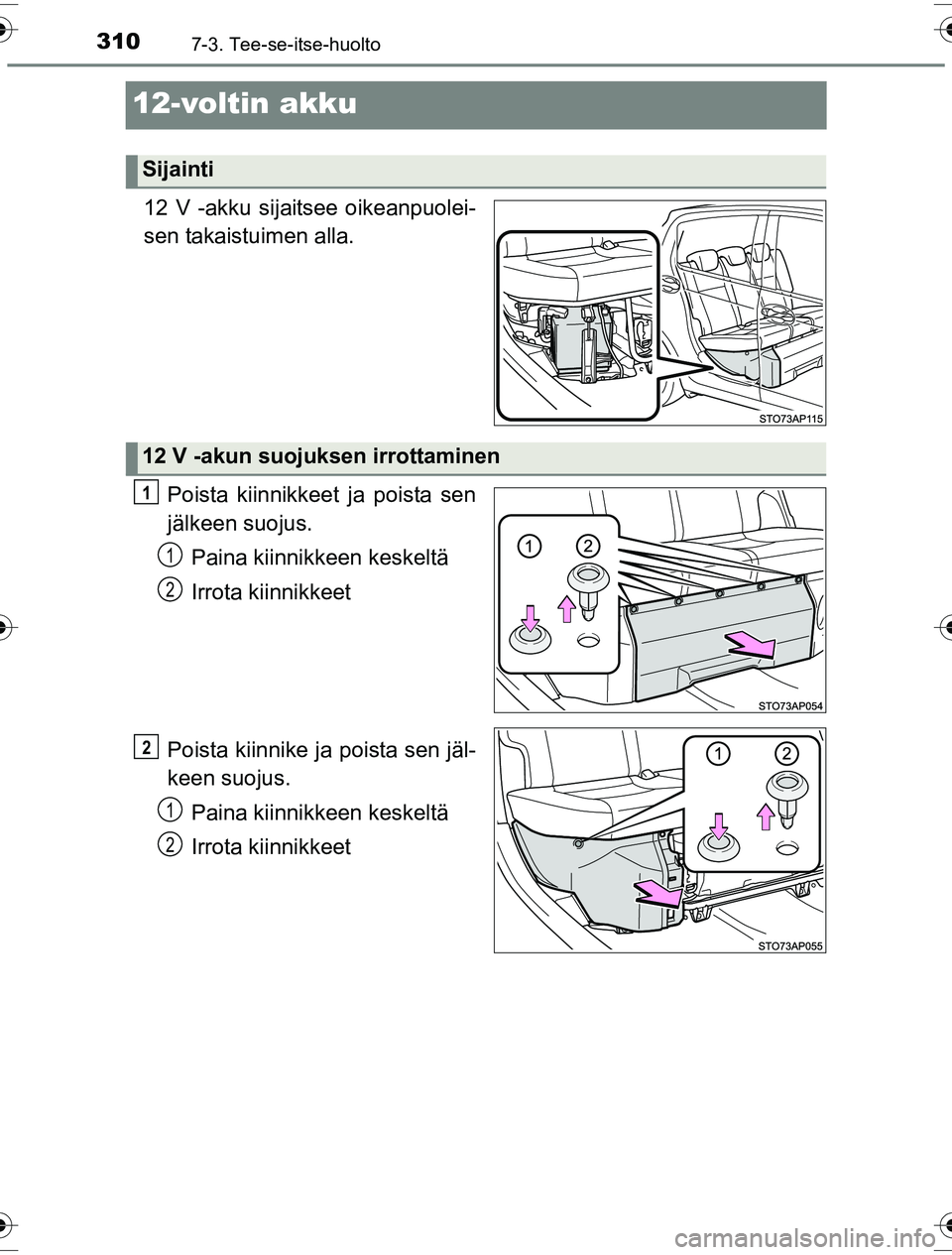

3107-3. Tee-se-itse-huolto
OM52G10FI
12-voltin akku
12 V -akku sijaitsee oikeanpuolei-
sen takaistuimen alla.Poista kiinnikkeet ja poista sen
jälkeen suojus.Paina kiinnikkeen keskeltä
Irrota kiinnikkeet
Poista kiinnike ja poista sen jäl-
keen suojus. Paina kiinnikkeen keskeltä
Irrota kiinnikkeet
Sijainti
12 V -akun suojuksen irrottaminen
1
1
2
2
1
2
OM52G10FI.book Page 310 We dnesday, March 30, 2016 12:01 PM

3117-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Varmista, että kaapelikengät eivät ole hapettuneet ja että liitokset ovat
kireällä. Tarkasta myös, että 12 V -akun ulkokuori on moitteettomassa
kunnossa ja kaapeleiden kiinnikkeet kireällä.
Akun navat
Kiinnitystuki
Kiinnitä suojus kiinnikkeellä.Paina kiinnikkeen keskiosa
ulos
Kiinnitä kiinnike
Paina kiinnikkeen keskeltä
Ulkopuoli
1
2
12 V -akun suojuksen kiinnittäminen
1
1
2
3
OM52G10FI.book Page 311 We dnesday, March 30, 2016 12:01 PM

3127-3. Tee-se-itse-huolto
OM52G10FI
Kiinnitä suojus kiinnikkeellä.Paina kiinnikkeen keskiosa
ulos
Kiinnitä kiinnike
Paina kiinnikkeen keskeltä
12 V -akun päällä olevien varoitussymbolien merkitys on seuraava:2
1
2
3
Varoitussymbolit
Ei tupakointia, avotulta
tai kipinöitä12-voltin akun happo
Suojaa silmäsiNoudata käyttöohjeita
Pidä poissa lasten ulot-
tuviltaRäjähtävä kaasu
OM52G10FI.book Page 312 We dnesday, March 30, 2016 12:01 PM
