2016 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

3377-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen tilalle uusi sulake joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
Ty y p p i ETy y p p i F
OM52G10FI.book Page 337 We dnesday, March 30, 2016 12:01 PM

3387-3. Tee-se-itse-huolto
OM52G10FI
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 340)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
Ty y p p i G
OM52G10FI.book Page 338 We dnesday, March 30, 2016 12:01 PM

3397-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI

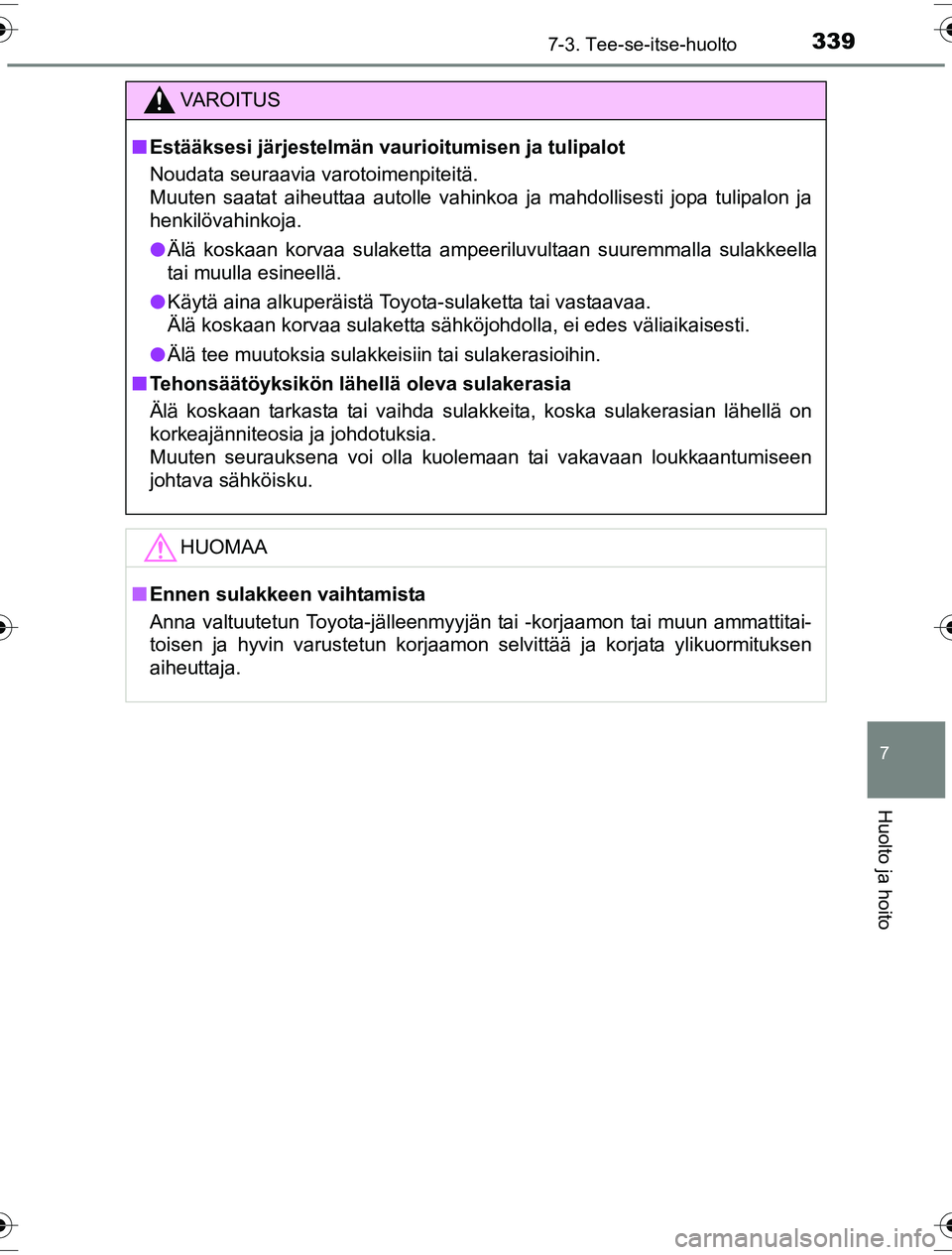

VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
n Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajänniteosia ja johdotuksia.
Muuten seurauksena voi olla kuolemaan tai vakavaan loukkaantumiseen
johtava sähköisku.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM52G10FI.book Page 339 We dnesday, March 30, 2016 12:01 PM

3407-3. Tee-se-itse-huolto
OM52G10FI
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (S. 433)
nEdessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Jos haluat lisätietoa muiden polttimoiden vaihtamisesta, ota
yhteyttä valtuutettuun Toyota-j älleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etuseisontavalot/päiväajo-
valot (polttimotyyppinen)
Etusuuntavalot Etusumuvalot (joissakin mal-
leissa)
Halogeeniajovalot
Sivusuuntavalot1
2
3
4
5
OM52G10FI.book Page 340 We
dnesday, March 30, 2016 12:01 PM

3417-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FIn
Ta k a n a
*1: Vasemmanpuoleisella ohjauksella varustetut autot
*2: Oikeanpuoleisella ohjauksella varustetut autot
Takasumuvalo*1/
peruutusvalo
*2
Rekisterikilven valot
Peruutusvalo
*1/
takasumuvalo
*2
Takasuuntavalot
Jarru-/takavalot (polttimotyyp-
pinen)1
2
3
4
5
OM52G10FI.book Page 341 We dnesday, March 30, 2016 12:01 PM

3427-3. Tee-se-itse-huolto
OM52G10FIn

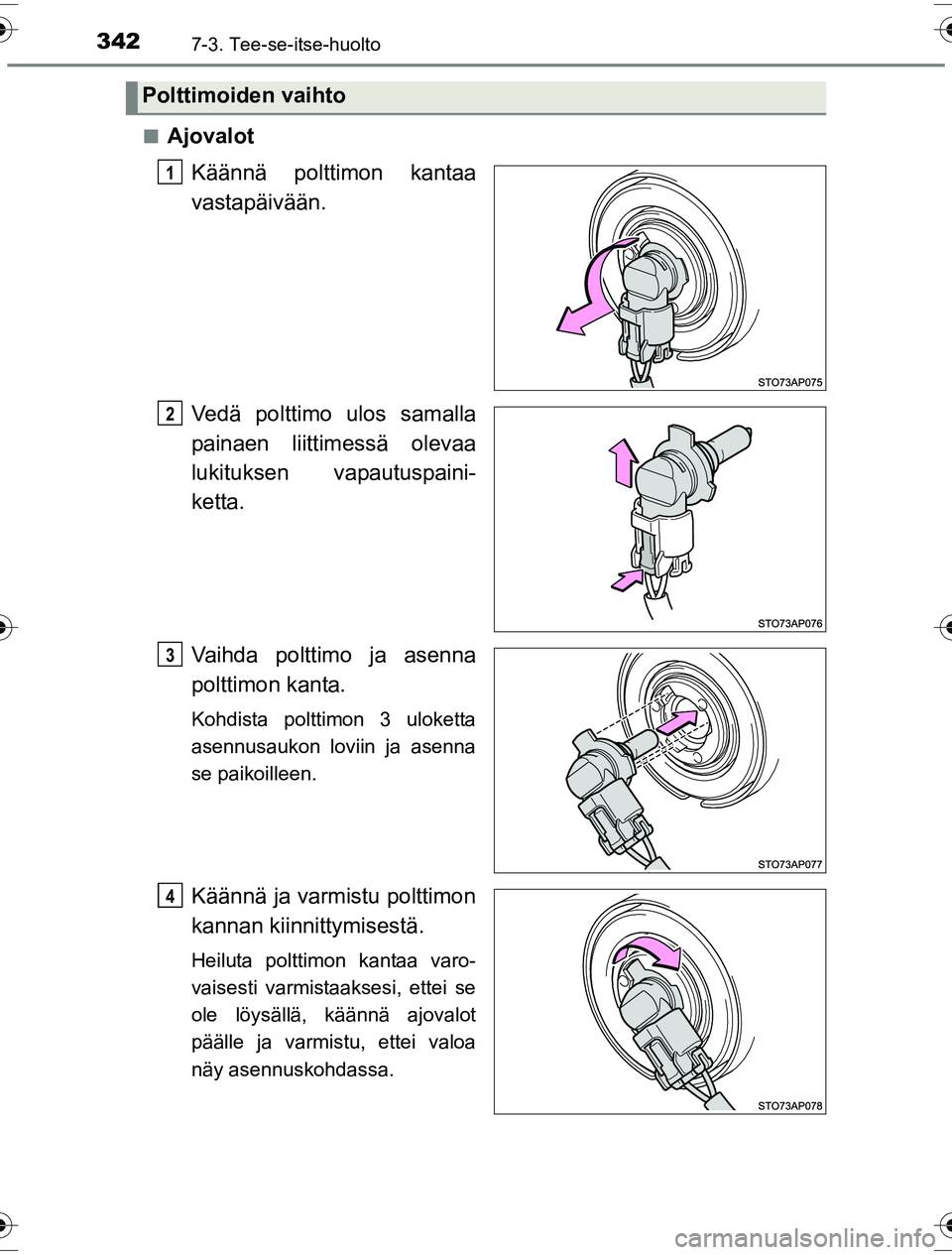

Ajovalot
Käännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa
lukituksen vapautuspaini-
ketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
14
OM52G10FI.book Page 342 We dnesday, March 30, 2016 12:01 PM

3437-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FIn
Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä ohjauspyörää kohtaan
missä voit helposti työntää käte-
si renkaan ja sisälokasuojan
väliin.
Irrota ruuvi.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
1
2
3
4
OM52G10FI.book Page 343 We dnesday, March 30, 2016 12:01 PM

3447-3. Tee-se-itse-huolto
OM52G10FI

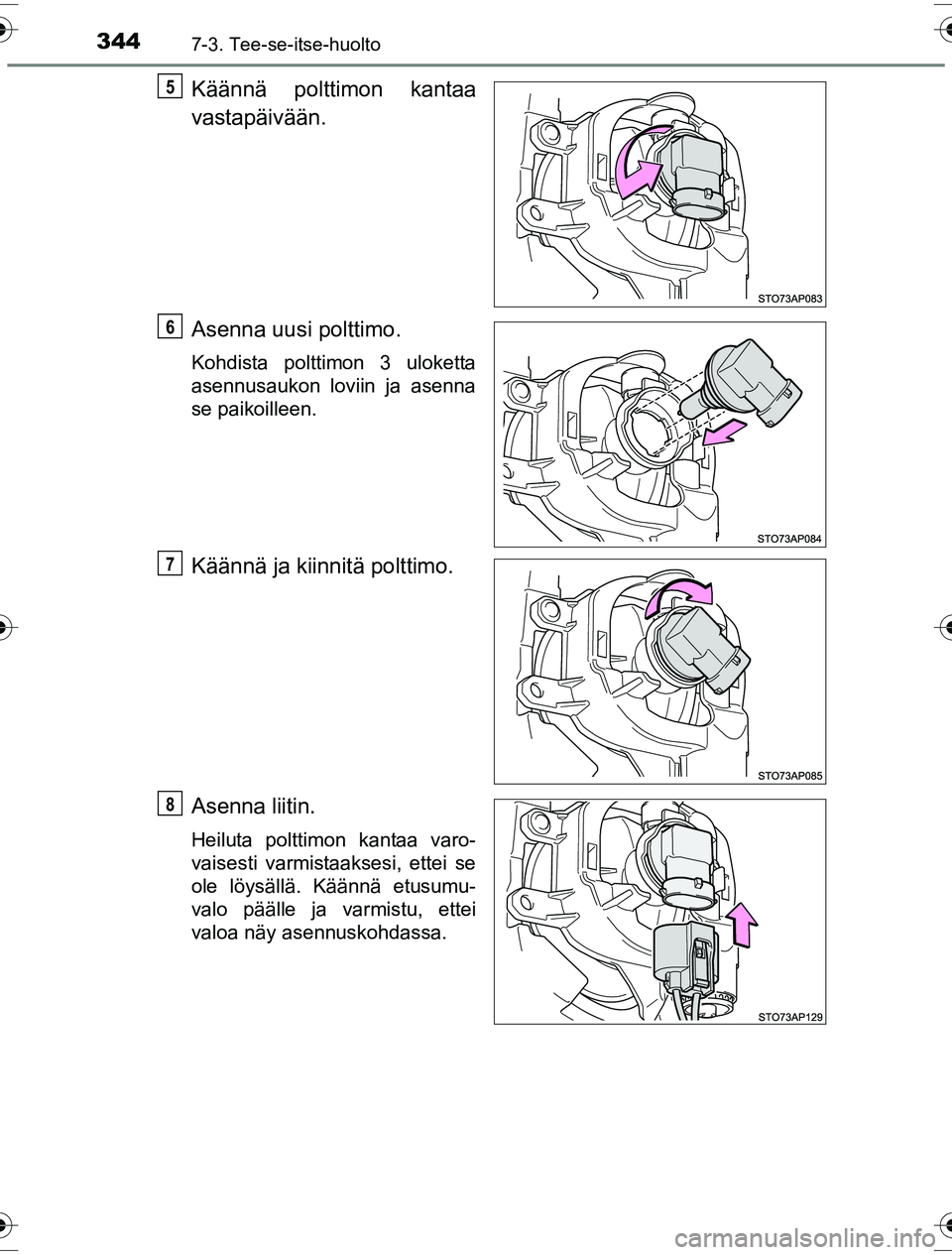

Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja kiinnitä polttimo.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
5
6
7
8
