3297-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI

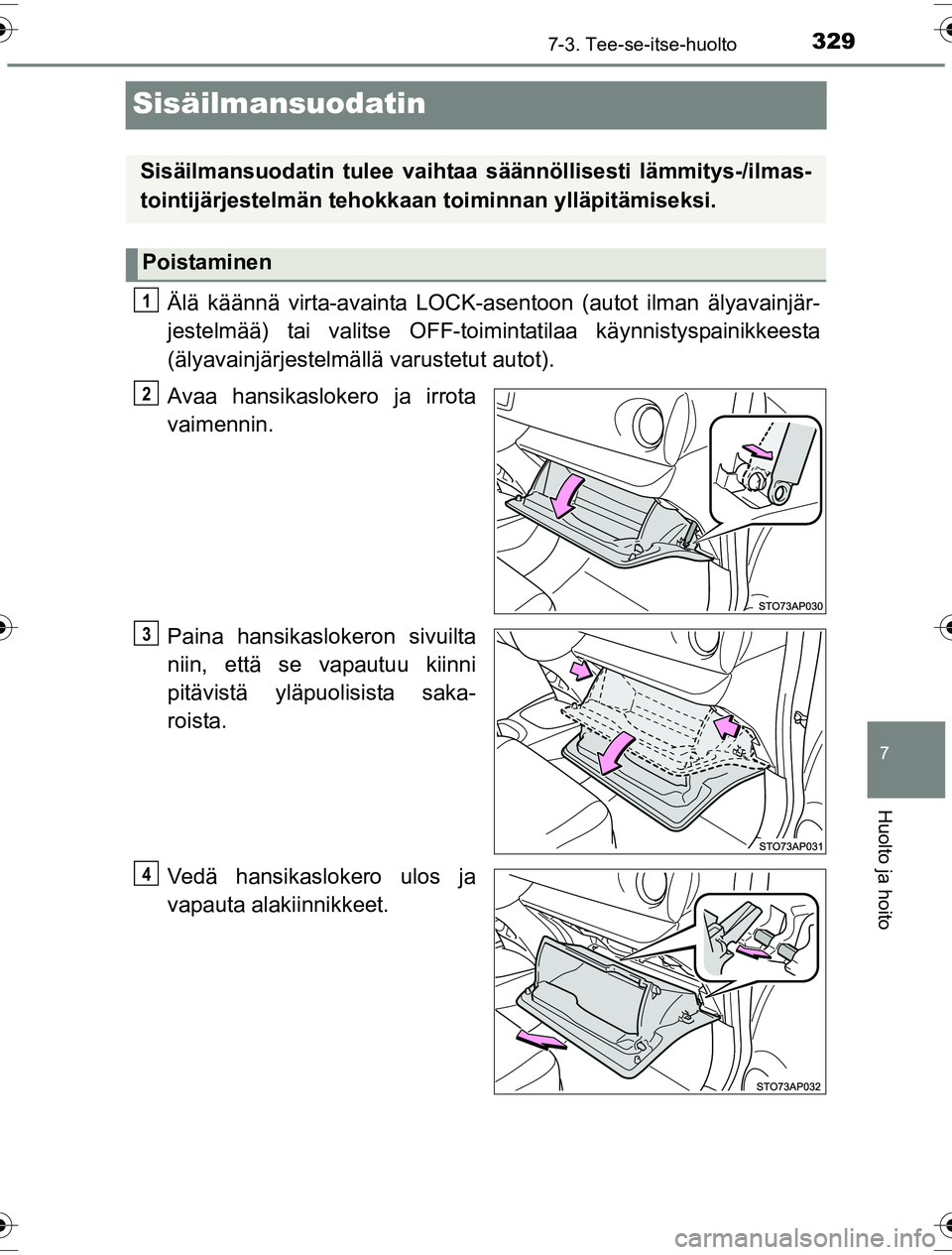

Sisäilmansuodatin
Älä käännä virta-avainta LOCK-asentoon (autot ilman älyavainjär-
jestelmää) tai valitse OFF-toimintatilaa käynnistyspainikkeesta
(älyavainjärjestelmällä varustetut autot).
Avaa hansikaslokero ja irrota
vaimennin.
Paina hansikaslokeron sivuilta
niin, että se vapautuu kiinni
pitävistä yläpuolisista saka-
roista.
Vedä hansikaslokero ulos ja
vapauta alakiinnikkeet.
Sisäilmansuodatin tulee vaihta a säännöllisesti lämmitys-/ilmas-
tointijärjestelmän tehokkaan toiminnan ylläpitämiseksi.
Poistaminen
1
2
3
4
OM52G10FI.book Page 329 Wednesday, March 30, 2016 12:01 PM

3307-3. Tee-se-itse-huolto
OM52G10FI
Irrota suodattimen kansi.
Irrota sisäilmansuodatin ja
asenna sen tilalle uusi suoda-
tin.
UP-merkin on osoitettava ylös-
päin.
n Tarkastusvälit
Tarkasta ja vaihda sisäilmansuodatin huolto-ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa suodattimen vaihto olla tarpeellista
aikaisemmin. (Katso tietoa määräaikaishuolloista Toyotan Huolto- ja takuukir-
jasta.)
n Jos ilmansuuttimien ilmanvir taus heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut. Tarkista sisäilmansuodatin ja vaihda se
tarvittaessa uuteen.
5
6
HUOMAA
n Kun käytät lämmitys-/ilmastointijärjestelmää
Varmistu, että suodatin on aina asennettuna.
Lämmitys-/ilmastointijärjestelmän käyttö ilman suodatinta saattaa vahingoit-
taa järjestelmää.
OM52G10FI.book Page 330 We dnesday, March 30, 2016 12:01 PM

3317-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI

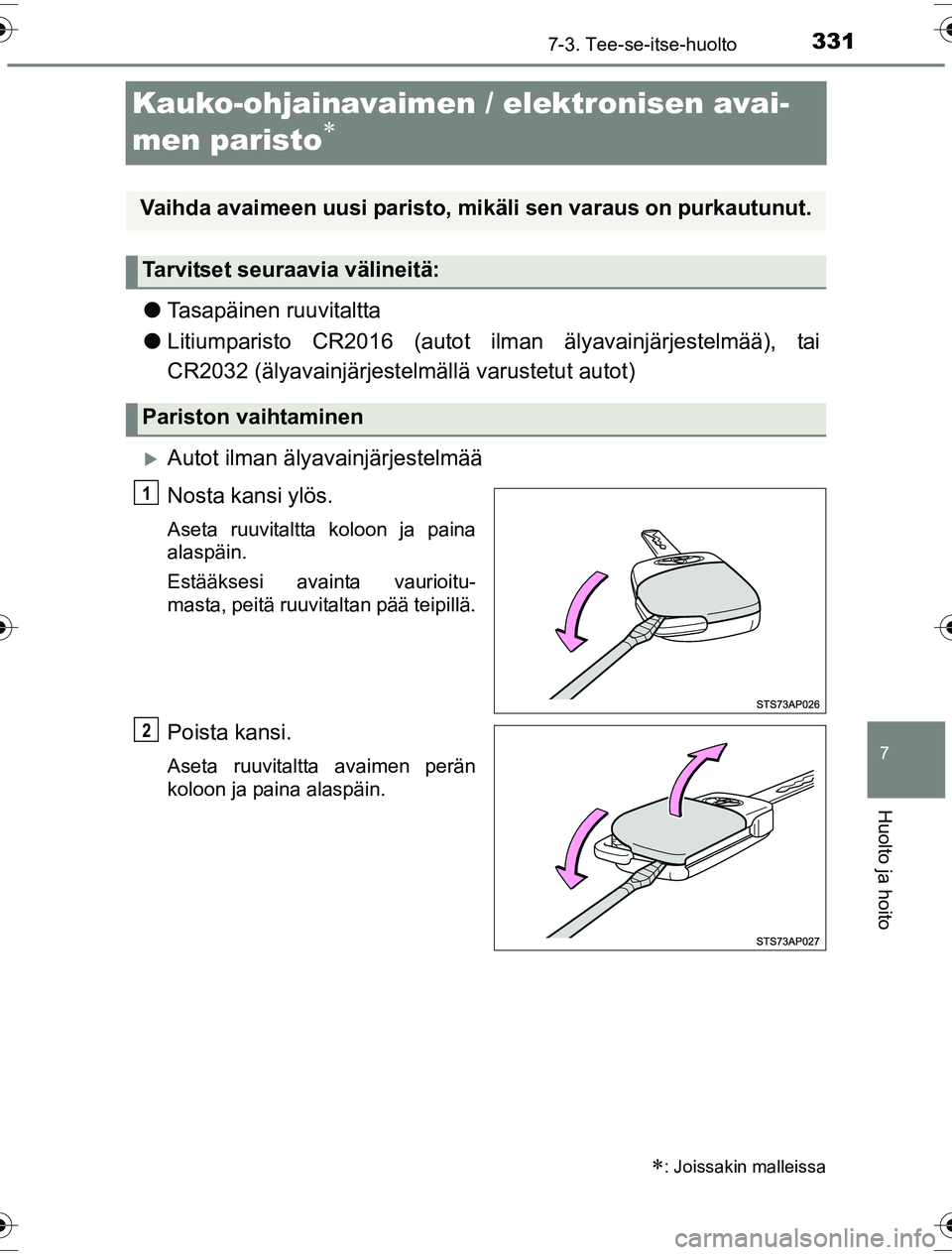

Kauko-ohjainavaimen / elektronisen avai-
men paristo

lTasapäinen ruuvitaltta
l Litiumparisto CR2016 (autot ilman älyavainjärjestelmää), tai
CR2032 (älyavainjärjestelmällä varustetut autot)
Autot ilman älyavainjärjestelmää
Nosta kansi ylös.
Aseta ruuvitaltta koloon ja paina
alaspäin.
Estääksesi avainta vaurioitu-
masta, peitä ruuvitaltan pää teipillä.
Poista kansi.
Aseta ruuvitaltta avaimen perän
koloon ja paina alaspäin.
: Joissakin malleissa
Vaihda avaimeen uusi paristo, mikäli sen varaus on purkautunut.
Tarvitset seuraavia välineitä:
Pariston vaihtaminen
1
2
OM52G10FI.book Page 331 Wednesday, March 30, 2016 12:01 PM

3327-3. Tee-se-itse-huolto
OM52G10FI
Poista tyhjä paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
Älyavainjärjestelmällä varustetut autot
Ota mekaaninen avain ulos.
Poista kansi.
Estääksesi avainta vaurioitu-
masta, peitä ruuvitaltan pää teipillä.
Poista pariston suojus.
3
1
2
3
OM52G10FI.book Page 332 We dnesday, March 30, 2016 12:01 PM

3337-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Poista tyhjä paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
nKäytä litiumparistoa CR2016 (autot ilman älyavainjärjestelmää) tai
CR2032 (älyavainjärjestelmällä varustetut autot)
lParistoja on saatavilla valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta
tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta, paikallisista
elektroniikkaliikkeistä tai kello- ja kameraliikkeistä.
l Korvaa vain samalla tai valmistajan suosittelemalla korvaavalla tyypillä.
l Hävitä paristot asianmukaisesti.
n Jos paristossa ei ole virtaa
Saatat havaita seuraavaa:
lÄlyavainjärjestelmä (joissakin mallei ssa) ja lukituksen kauko-ohjain eivät
toimi oikein.
l Toimintaetäisyys lyhenee.
4
VAROITUS
nPoistettu paristo ja muut osat
Pienet osat voivat aiheuttaa tukehtumisen vaaran, jos ne joutuvat lasten
käsiin. Pidä poissa lasten ulottuvilta. Näiden ohjeiden laiminlyöminen voi
johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Litium-pariston todistus
VAROITUS: JOS PARISTO KORVATAAN VÄÄRÄNLAISELLA ON VAA-
RANA RÄJÄHDYS. HÄVITÄ PARISTOT ASIANMUKAISESTI
OM52G10FI.book Page 333 We dnesday, March 30, 2016 12:01 PM

3347-3. Tee-se-itse-huolto
OM52G10FI
HUOMAA
nJotta järjestelmä toimisi oikein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:
l Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
l Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
l Älä taivuta johdinnapoja.
OM52G10FI.book Page 334 We dnesday, March 30, 2016 12:01 PM

3357-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G10FI
Sulakkeiden tarkastus ja vaihto
Älä käännä virta-avainta LOCK-asentoon (autot ilman älyavainjär-
jestelmää) tai valitse OFF-toimintatilaa käynnistyspainikkeesta
(älyavainjärjestelmällä varustetut autot).
Avaa sulakerasian suojus.
Moottoritila: tyypin A ja B sulakerasiat
Tyypin A sulakerasia
Paina kielekettä ja nosta kansi pois.
Tyypin B sulakerasia
Paina kielekettä ja nosta kansi pois.
Mittaristo
Irrota kansi.
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla pala-
nut sulake. Jos sulake palaa, tarkis ta ja vaihda sulake tarvitta-
essa.
1
2
1
2
OM52G10FI.book Page 335 We dnesday, March 30, 2016 12:01 PM

3367-3. Tee-se-itse-huolto
OM52G10FI

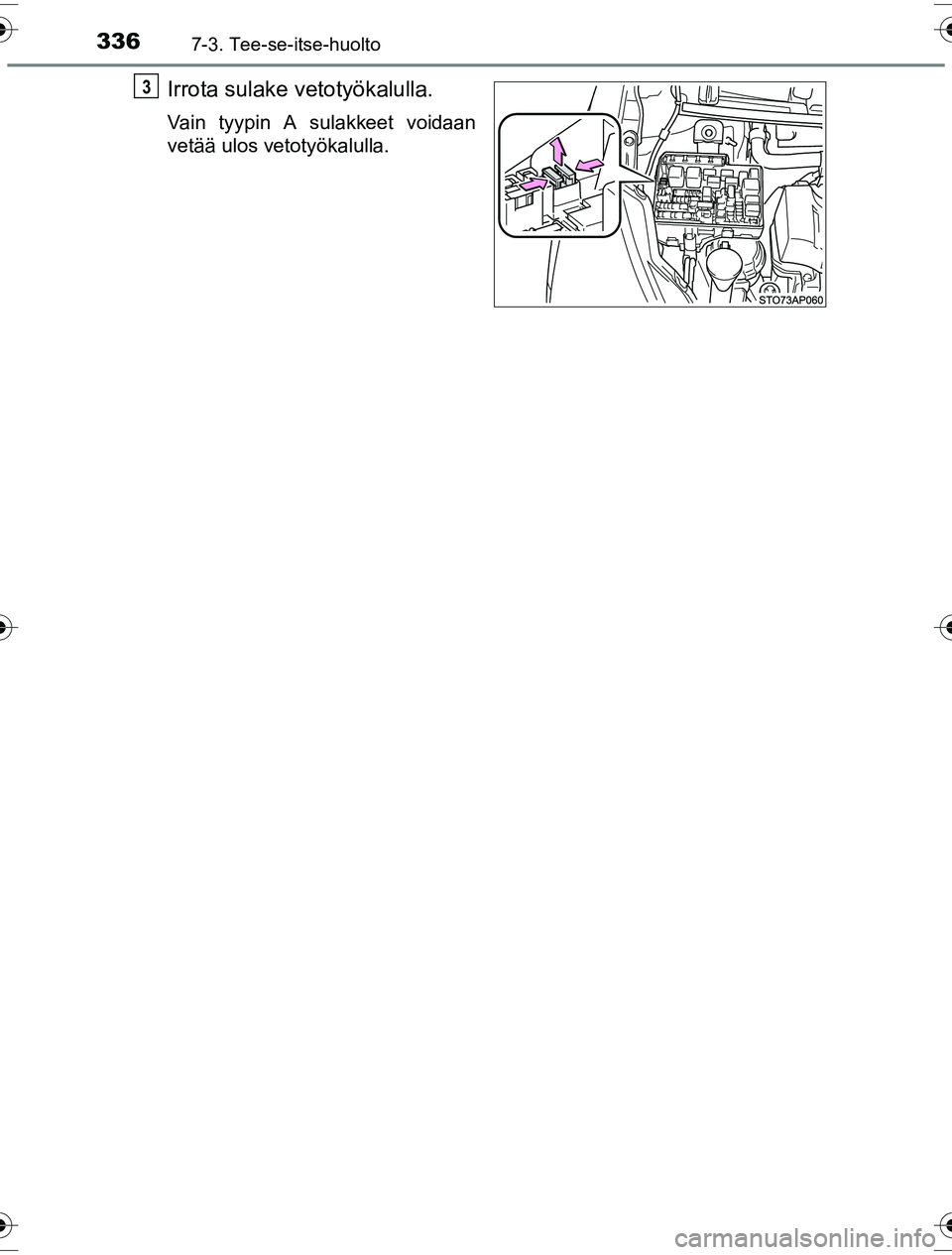

Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
3
