2016 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

3858-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

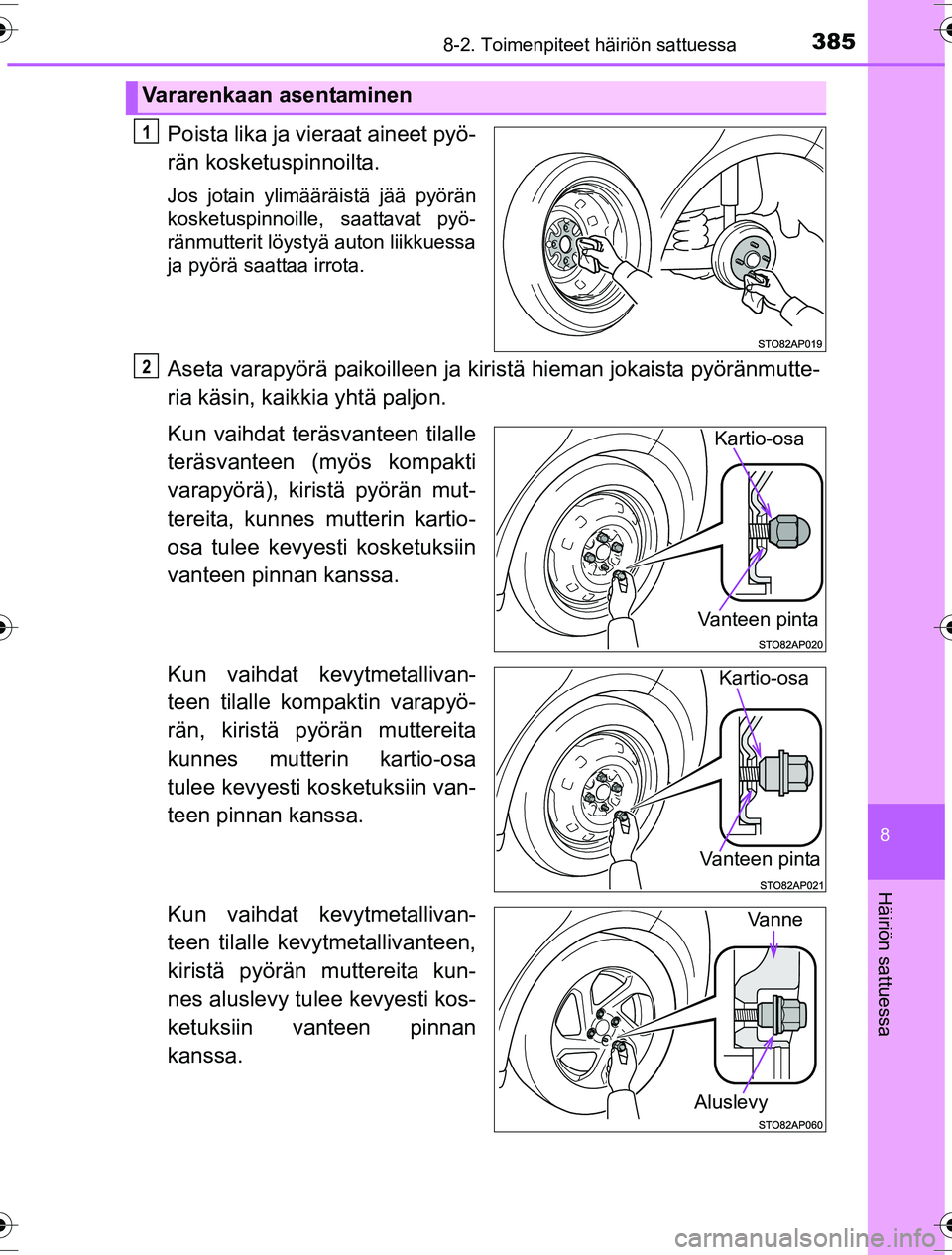

Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kompaktin varapyö-
rän, kiristä pyörän muttereita
kunnes mutterin kartio-osa
tulee kevyesti kosketuksiin van-
teen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Vararenkaan asentaminen
1
2
Kartio-osa
Vanteen pinta
Kartio-osa
Vanteen pinta
Vanne
Aluslevy
OM52G10FI.book Page 385 Wednesday, March 30, 2016 12:01 PM

3868-2. Toimenpiteet häiriön sattuessa
OM52G10FI

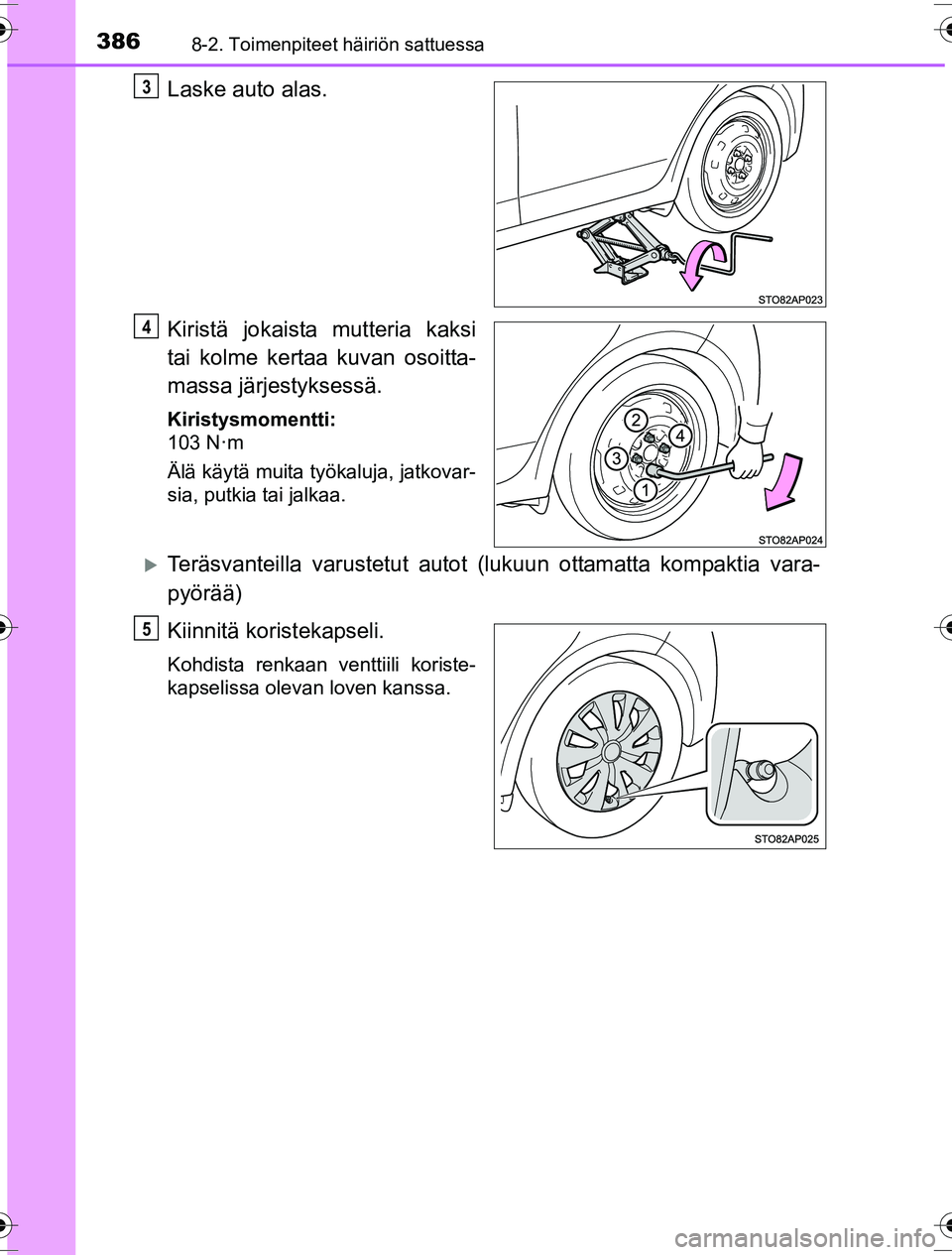

Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N·m
Älä käytä muita työkaluja, jatkovar-
sia, putkia tai jalkaa.
Teräsvanteilla varustetut autot (lukuun ottamatta kompaktia vara-
pyörää)
Kiinnitä koristekapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
3
4
5
OM52G10FI.book Page 386 We dnesday, March 30, 2016 12:01 PM

3878-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

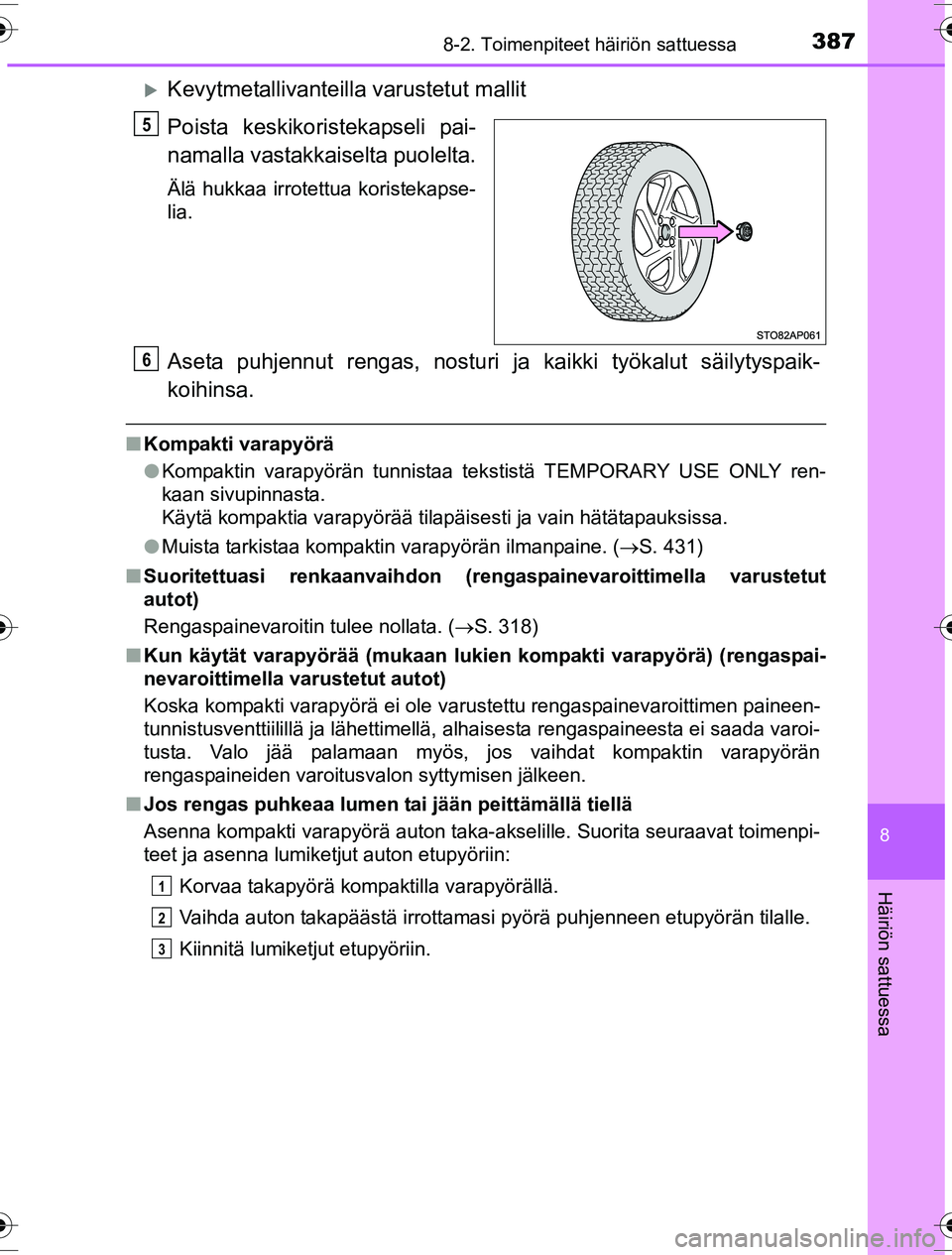

Kevytmetallivanteilla varustetut mallit
Poista keskikoristekapseli pai-
namalla vastakkaiselta puolelta.
Älä hukkaa irrotettua koristekapse-
lia.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaik-
koihinsa.
n Kompakti varapyörä
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine. ( S. 431)
n Suoritettuasi renkaanvaihdon (ren gaspainevaroittimella varustetut
autot)
Rengaspainevaroitin tulee nollata. ( S. 318)
n Kun käytät varapyörää (mukaan lukien kompakti varapyörä) (rengaspai-
nevaroittimella varustetut autot)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen paineen-
tunnistusventtiilillä ja lähettimellä, alhaisesta rengaspaineesta ei saada varoi-
tusta. Valo jää palamaan myös, jos vaihdat kompaktin varapyörän
rengaspaineiden varoitusvalon syttymisen jälkeen.
n Jos rengas puhkeaa lumen tai jään peittämällä tiellä
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
5
6
1
2
3
OM52G10FI.book Page 387 We dnesday, March 30, 2016 12:01 PM

3888-2. Toimenpiteet häiriön sattuessa
OM52G10FI

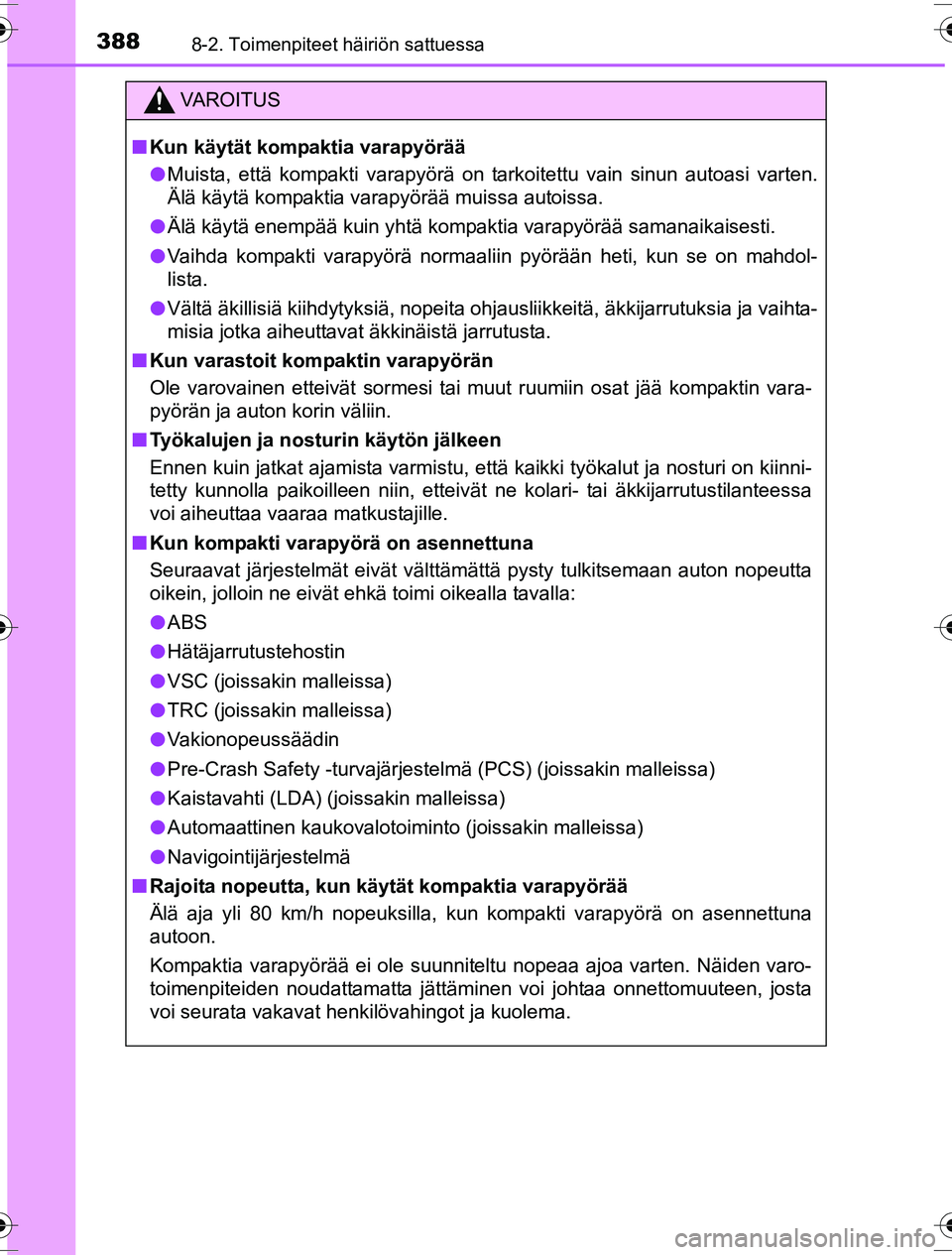

VAROITUS
nKun käytät kompaktia varapyörää
l Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
l Älä käytä enempää kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
l Vältä äkillisiä kiihdytyksiä, nopeita ohjausliikkeitä, äkkijarrutuksia ja vaihta-
misia jotka aiheuttavat äkkinäistä jarrutusta.
n Kun varastoit kompaktin varapyörän
Ole varovainen etteivät sormesi tai muut ruumiin osat jää kompaktin vara-
pyörän ja auton korin väliin.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
n Kun kompakti varapyörä on asennettuna
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
l ABS
l Hätäjarrutustehostin
l VSC (joissakin malleissa)
l TRC (joissakin malleissa)
l Vakionopeussäädin
l Pre-Crash Safety -turvajärjestelmä (PCS) (joissakin malleissa)
l Kaistavahti (LDA) (joissakin malleissa)
l Automaattinen kaukovalotoiminto (joissakin malleissa)
l Navigointijärjestelmä
n Rajoita nopeutta, kun käyt ät kompaktia varapyörää
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
OM52G10FI.book Page 388 We dnesday, March 30, 2016 12:01 PM

3898-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI

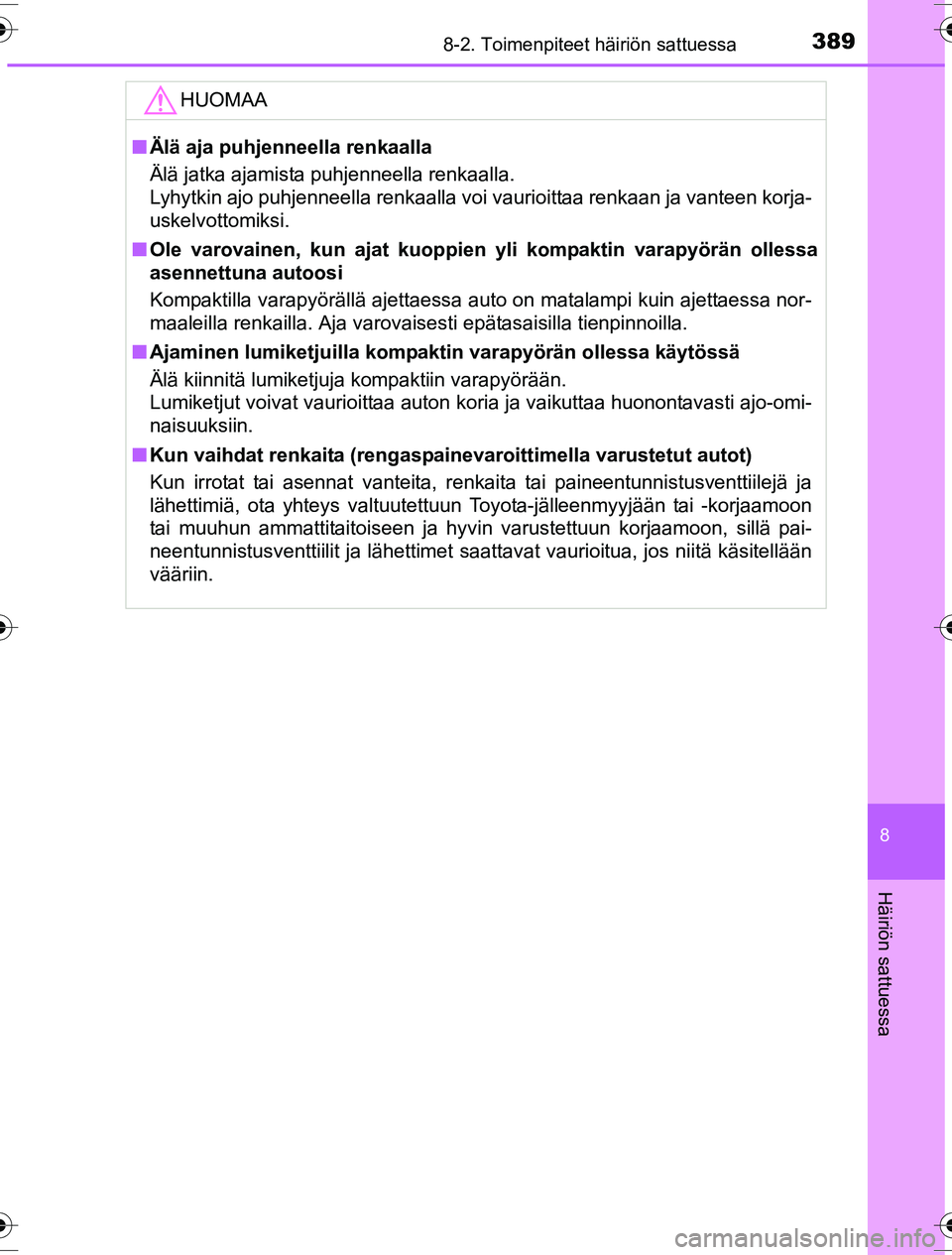

HUOMAA
nÄlä aja puhjenneella renkaalla
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi vaurioittaa renkaan ja vanteen korja-
uskelvottomiksi.
n Ole varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
n Ajaminen lumiketjuilla kompaktin varapyörän ollessa käytössä
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
n Kun vaihdat renkaita (rengaspai nevaroittimella varustetut autot)
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiilejä ja
lähettimiä, ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, sillä pai-
neentunnistusventtiilit ja lähettimet saattavat vaurioitua, jos niitä käsitellään
vääriin.
OM52G10FI.book Page 389 We dnesday, March 30, 2016 12:01 PM

3908-2. Toimenpiteet häiriön sattuessa
OM52G10FI

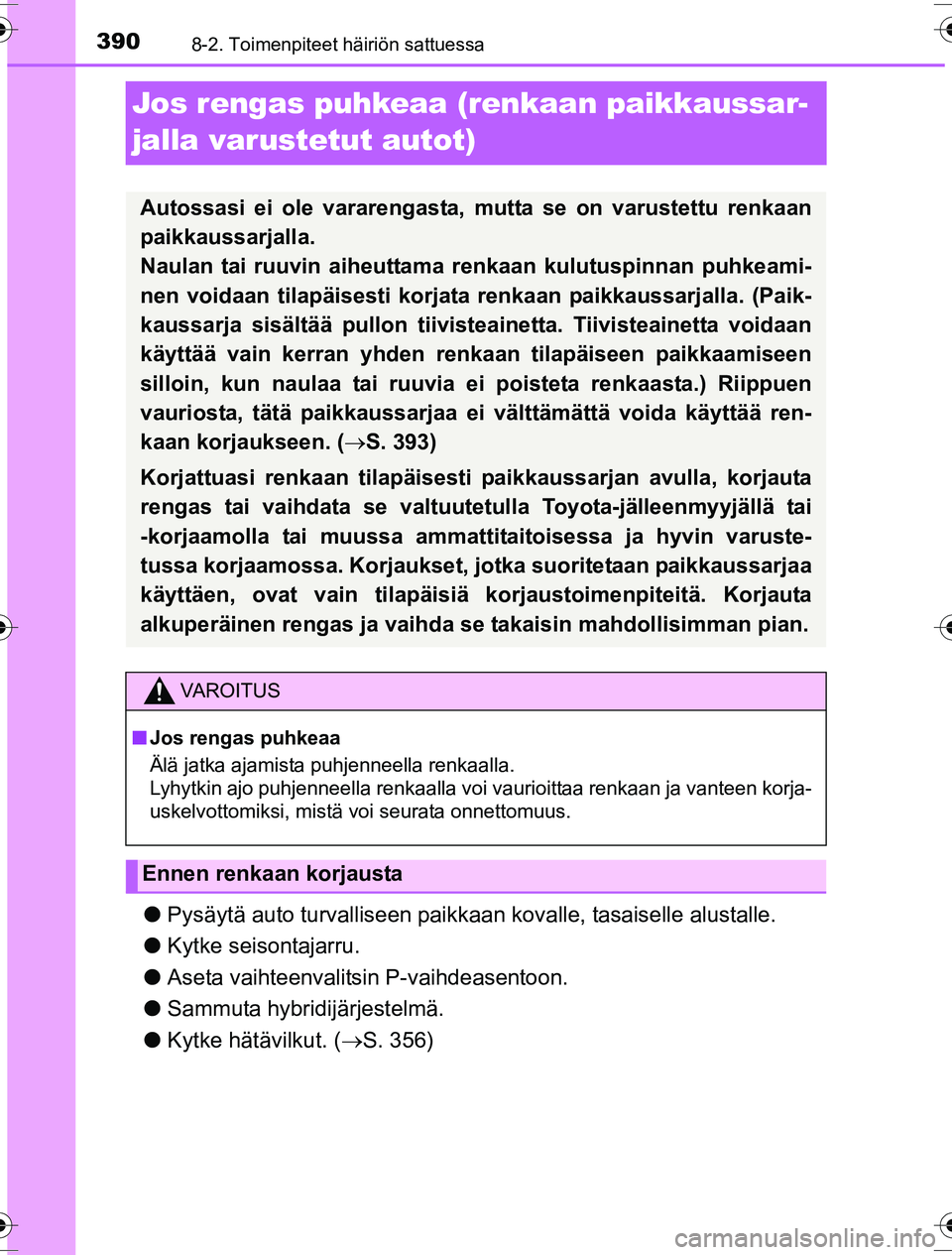

Jos rengas puhkeaa (renkaan paikkaussar-
jalla varustetut autot)
l Pysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Aseta vaihteenvalitsin P-vaihdeasentoon.
l Sammuta hybridijärjestelmä.
l Kytke hätävilkut. ( S. 356)
Autossasi ei ole vararengasta, mutta se on varustettu renkaan
paikkaussarjalla.
Naulan tai ruuvin aiheuttama renkaan kulutuspinnan puhkeami-
nen voidaan tilapäisesti korjata renkaan paikkaussarjalla. (Paik-
kaussarja sisältää pullon tiivisteainetta. Tiivisteainetta voidaan
käyttää vain kerran yhden renkaan tilapäiseen paikkaamiseen
silloin, kun naulaa tai ruuvia ei poisteta renkaasta.) Riippuen
vauriosta, tätä paikkaussarjaa ei välttämättä voida käyttää ren-
kaan korjaukseen. ( S. 393)
Korjattuasi renkaan tilapäisesti paikkaussarjan avulla, korjauta
rengas tai vaihdata se valtuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muussa ammatt itaitoisessa ja hyvin varuste-
tussa korjaamossa. Korjaukset, jo tka suoritetaan paikkaussarjaa
käyttäen, ovat vain tilapäisiä korjaustoimenpiteitä. Korjauta
alkuperäinen rengas ja vaihda se takaisin mahdollisimman pian.
VAROITUS
n Jos rengas puhkeaa
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi v aurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
Ennen renkaan korjausta
OM52G10FI.book Page 390 We dnesday, March 30, 2016 12:01 PM

3918-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM52G10FI
*: Nosturin, nosturin kammen ja rengasavaimen käyttö (joissakin malleissa)(S. 378). Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuute-
tulta Toyota-jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta
taholta.

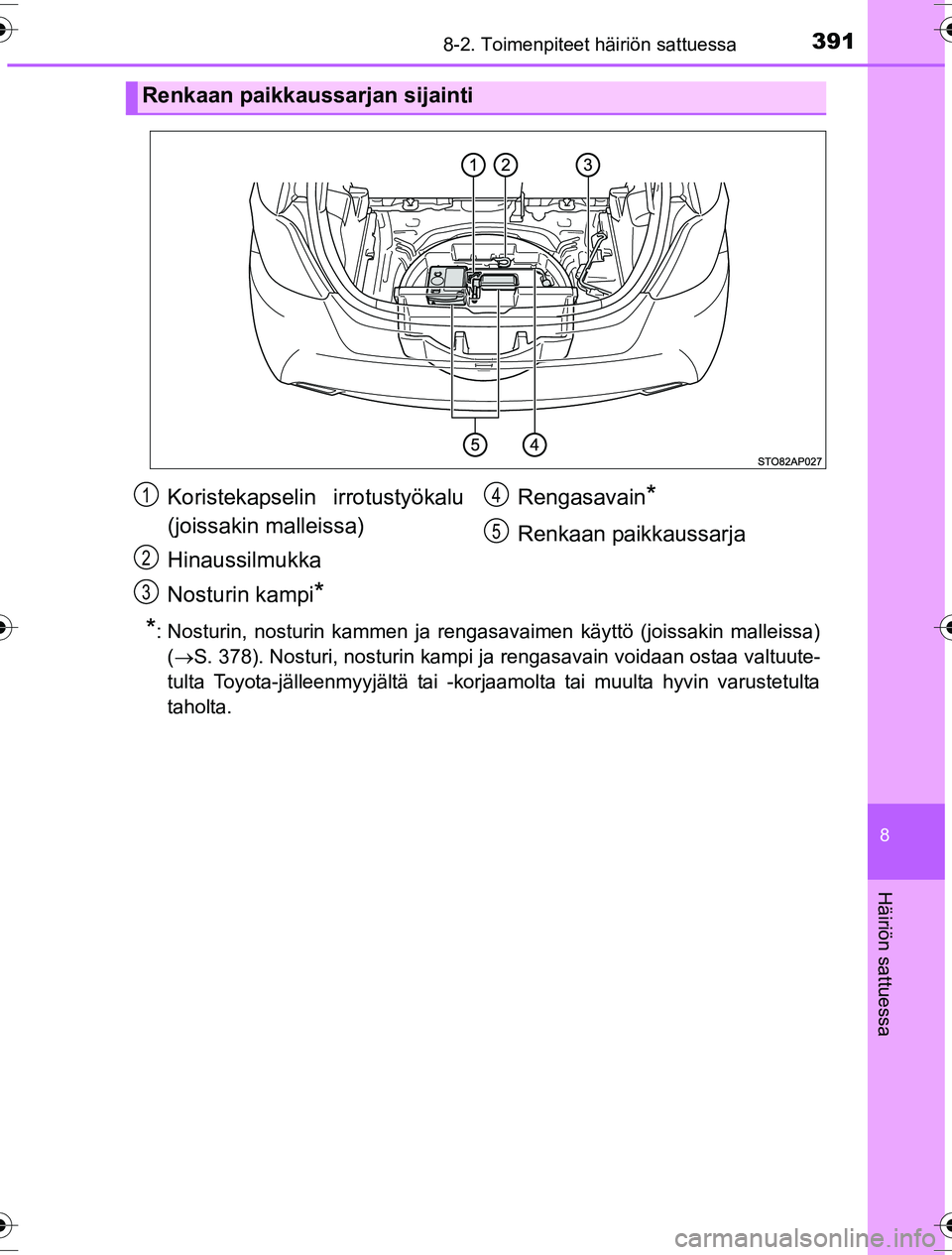

Renkaan paikkaussarjan sijainti
Koristekapselin irrotustyökalu
(joissakin malleissa)
Hinaussilmukka
Nosturin kampi
*
Rengasavain*
Renkaan paikkaussarja
1
2
3
4
5
OM52G10FI.book Page 391 We dnesday, March 30, 2016 12:01 PM

3928-2. Toimenpiteet häiriön sattuessa
OM52G10FI

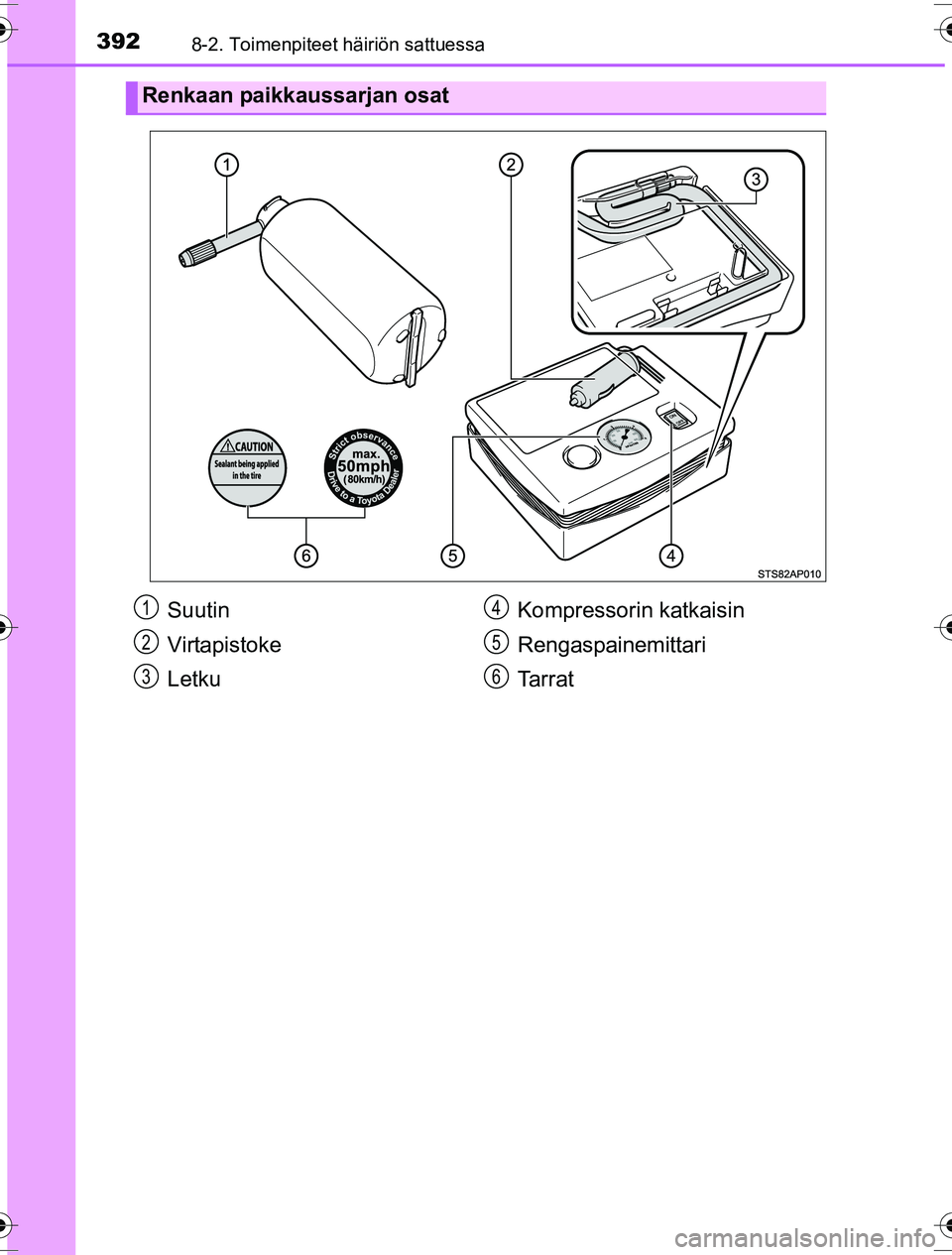

Renkaan paikkaussarjan osat
Suutin
Virtapistoke
LetkuKompressorin katkaisin
Rengaspainemittari
Tarrat1
2
3
4
5
6
