2016 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

4258-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M

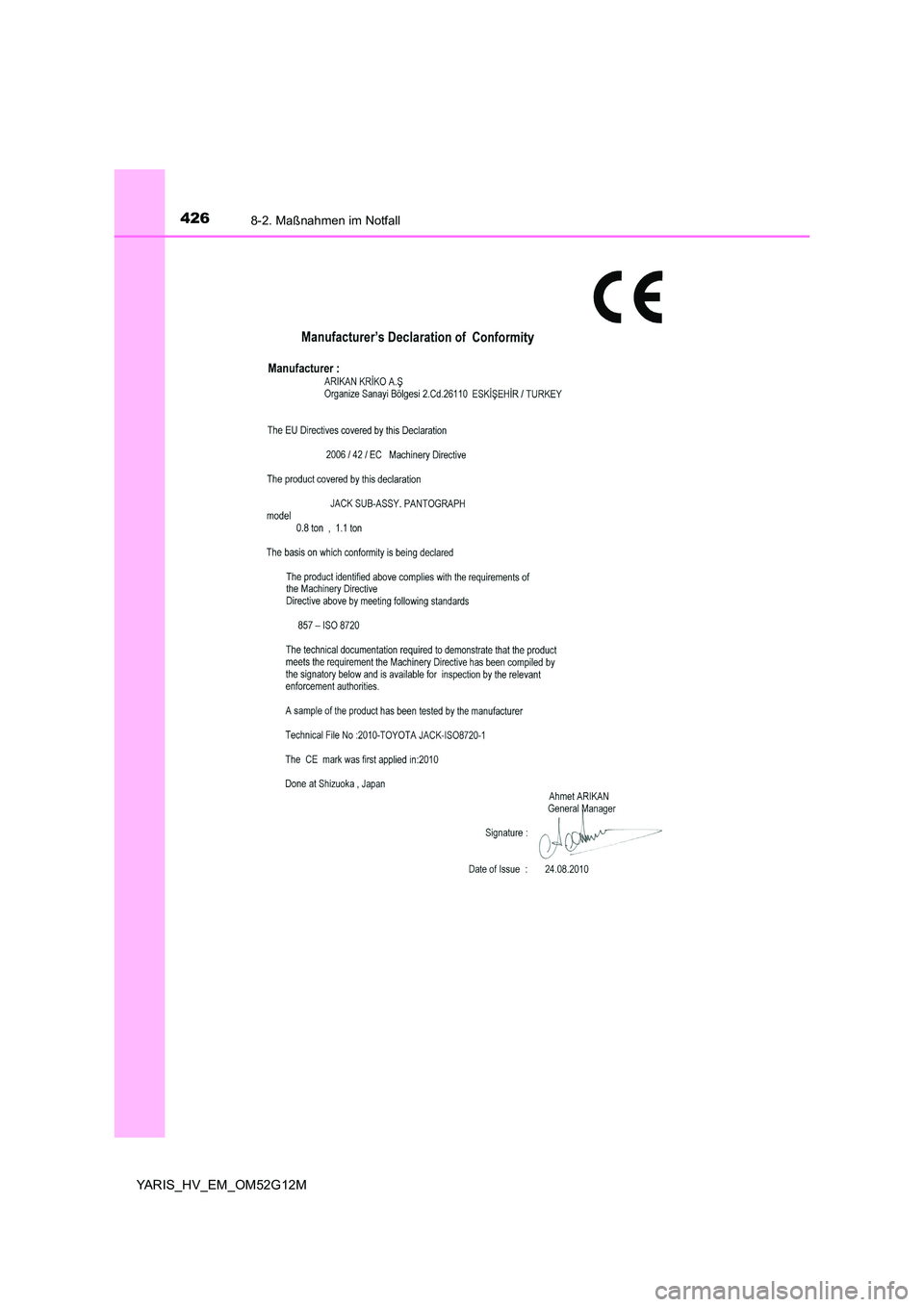

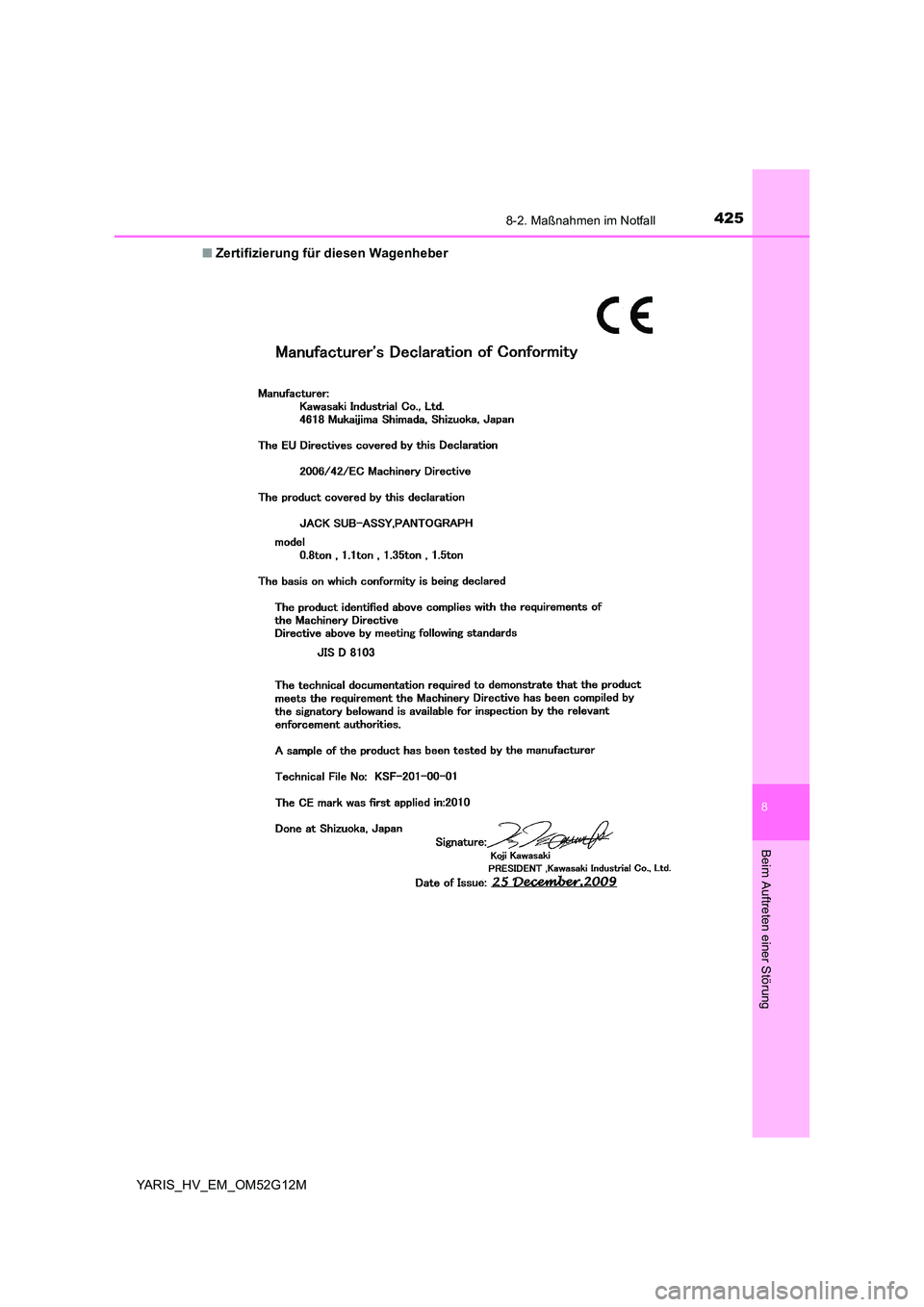

■ Zertifizierung für diesen Wagenheber

4268-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M

4278-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M

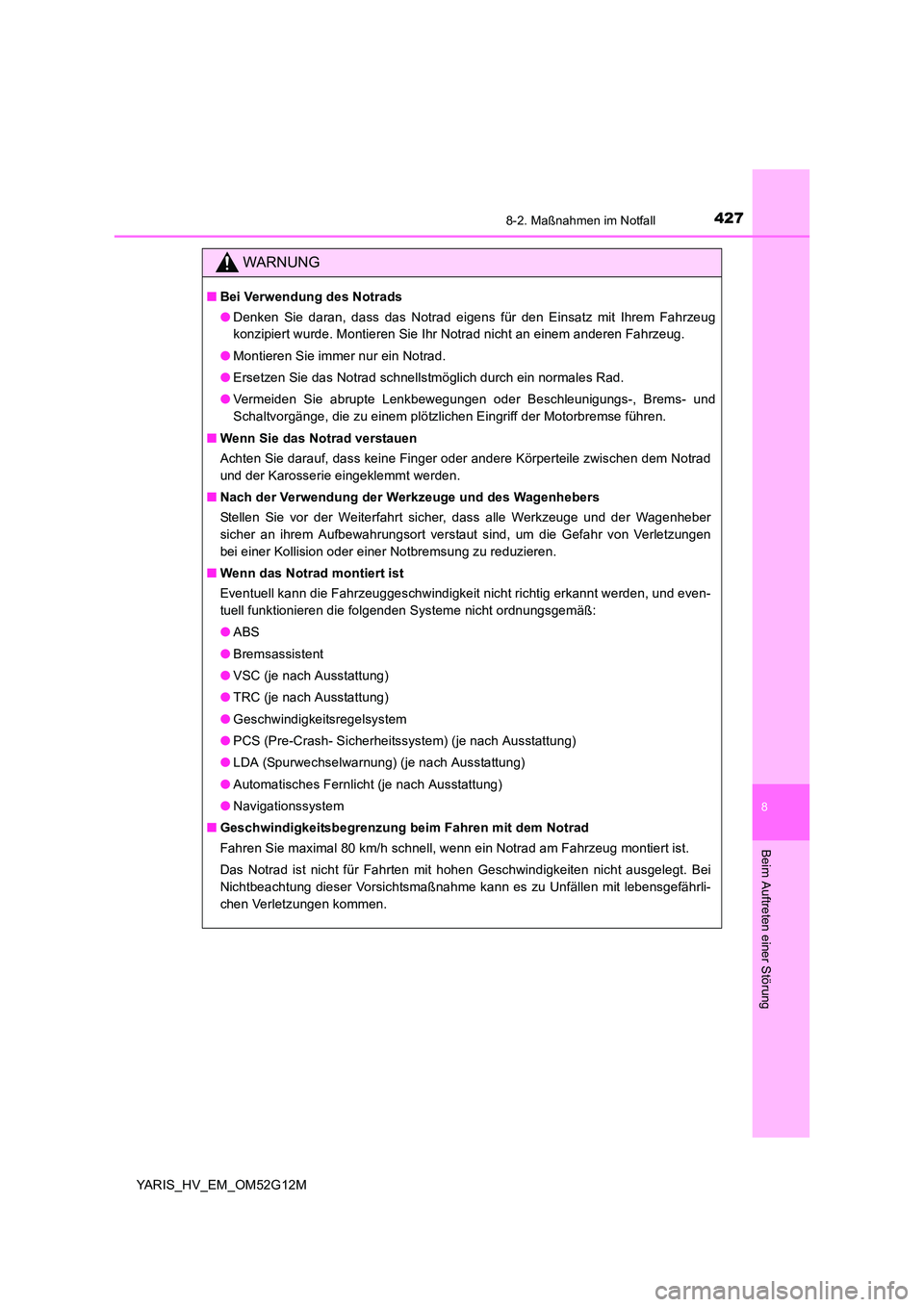

WARNUNG
■Bei Verwendung des Notrads
● Denken Sie daran, dass das Notrad eigens für den Einsatz mit Ihrem Fahrzeug
konzipiert wurde. Montieren Sie Ihr Notrad nicht an einem anderen Fahrzeug.
● Montieren Sie immer nur ein Notrad.
● Ersetzen Sie das Notrad schnellstmöglich durch ein normales Rad.
● Vermeiden Sie abrupte Lenkbewegungen oder Beschleunigungs-, Brems- und
Schaltvorgänge, die zu einem plötzlichen Eingriff der Motorbremse führen.
■ Wenn Sie das Notrad verstauen
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Notrad
und der Karosserie eingeklemmt werden.
■ Nach der Verwendung der Werkzeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass alle Werkzeuge und der Wagenheber
sicher an ihrem Aufbewahrungsort verstaut sind, um die Gefahr von Verletzungen
bei einer Kollision oder einer Notbremsung zu reduzieren.
■ Wenn das Notrad montiert ist
Eventuell kann die Fahrzeuggeschwindigkeit nicht richtig erkannt werden, und even-
tuell funktionieren die folgenden Systeme nicht ordnungsgemäß:
● ABS
● Bremsassistent
● VSC (je nach Ausstattung)
● TRC (je nach Ausstattung)
● Geschwindigkeitsregelsystem
● PCS (Pre-Crash- Sicherheitssystem) (je nach Ausstattung)
● LDA (Spurwechselwarnung) (je nach Ausstattung)
● Automatisches Fernlicht (je nach Ausstattung)
● Navigationssystem
■ Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad
Fahren Sie maximal 80 km/h schnell, wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten nicht ausgelegt. Bei
Nichtbeachtung dieser Vorsichtsmaßnahme kann es zu Unfällen mit lebensgefährli-
chen Verletzungen kommen.

4288-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M

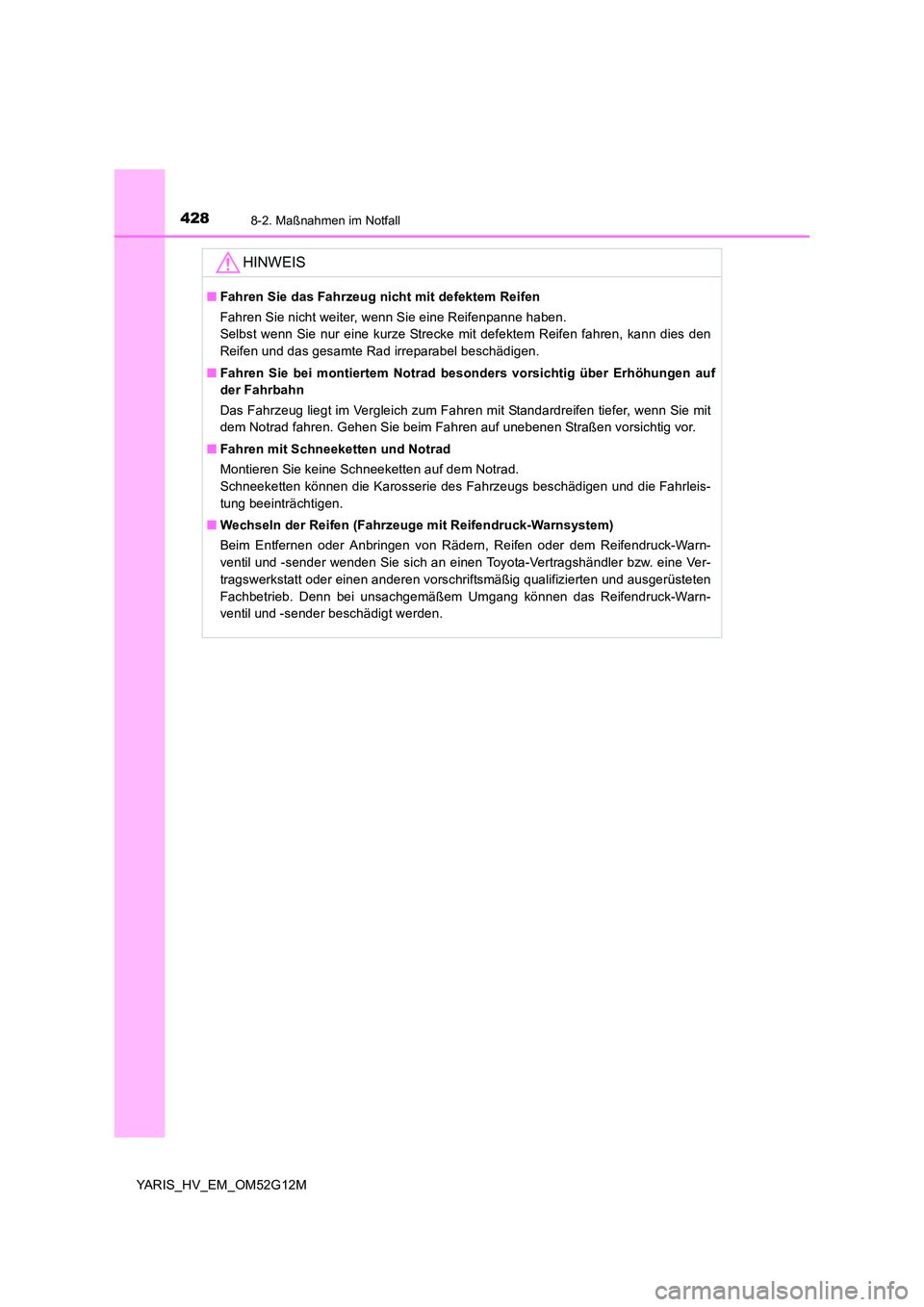

HINWEIS
■Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen.
■ Fahren Sie bei montiertem Notrad besonders vorsichtig über Erhöhungen auf
der Fahrbahn
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen tiefer, wenn Sie mit
dem Notrad fahren. Gehen Sie beim Fahren auf unebenen Straßen vorsichtig vor.
■ Fahren mit Schneeketten und Notrad
Montieren Sie keine Schneeketten auf dem Notrad.
Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleis-
tung beeinträchtigen.
■ Wechseln der Reifen (Fahrzeuge mit Reifendruck-Warnsystem)
Beim Entfernen oder Anbringen von Rädern, Reifen oder dem Reifendruck-Warn-
ventil und -sender wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb. Denn bei unsachgemäßem Umgang können das Reifendruck-Warn-
ventil und -sender beschädigt werden.

4298-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M

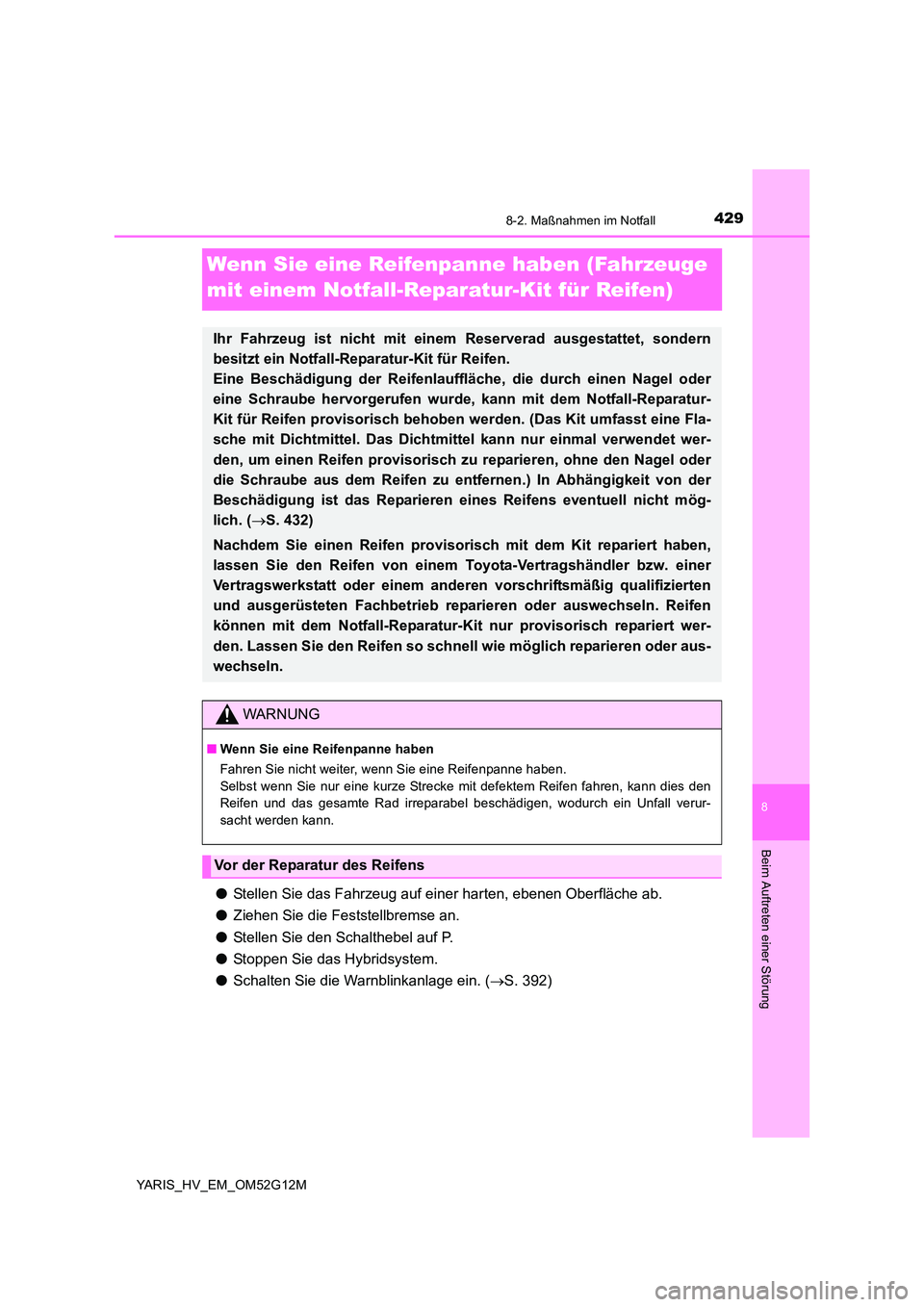

Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit einem Notfall-Reparatur-Kit für Reifen)
● Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P.
● Stoppen Sie das Hybridsystem.
● Schalten Sie die Warnblinkanlage ein. (S. 392)
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern
besitzt ein Notfall-Reparatur-Kit für Reifen.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde, kann mit dem Notfall-Reparatur-
Kit für Reifen provisorisch behoben werden. (Das Kit umfasst eine Fla-
sche mit Dichtmittel. Das Dichtmittel kann nur einmal verwendet wer-
den, um einen Reifen provisorisch zu reparieren, ohne den Nagel oder
die Schraube aus dem Reifen zu en tfernen.) In Abhängigkeit von der
Beschädigung ist das Reparieren eines Reifens eventuell nicht mög-
lich. ( S. 432)
Nachdem Sie einen Reifen provisorisch mit dem Kit repariert haben,
lassen Sie den Reifen von einem To yota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb reparieren oder auswechseln. Reifen
können mit dem Notfall-Reparatur-Kit nur provisorisch repariert wer-
den. Lassen Sie den Reifen so schne ll wie möglich reparieren oder aus-
wechseln.
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.
Vor der Reparatur des Reifens

4308-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M
*: Verwenden des Wagenhebers, der Wagenheberkurbel und des Radmutternschlüs-
sels. (je nach Ausstattung) ( S. 415) Wagenheber, Wagenheberkurbel und Rad-
mutternschlüssel können bei einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder in anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieben erworben werden.

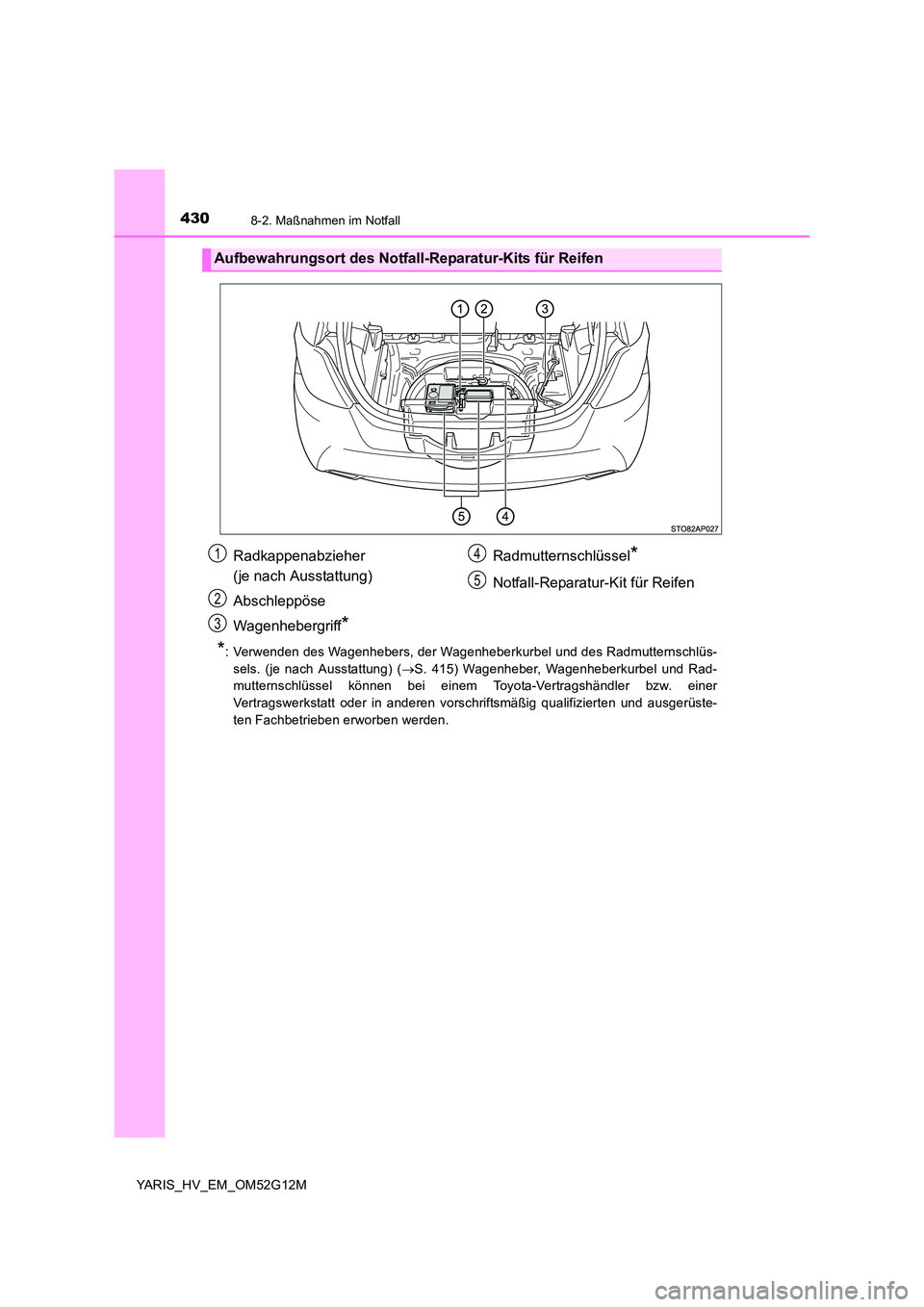

Aufbewahrungsort des Notfal l-Reparatur-Kits für Reifen
Radkappenabzieher
(je nach Ausstattung)
Abschleppöse
Wagenhebergriff*
Radmutternschlüssel*
Notfall-Reparatur-Kit für Reifen
1
2
3
4
5

4318-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M

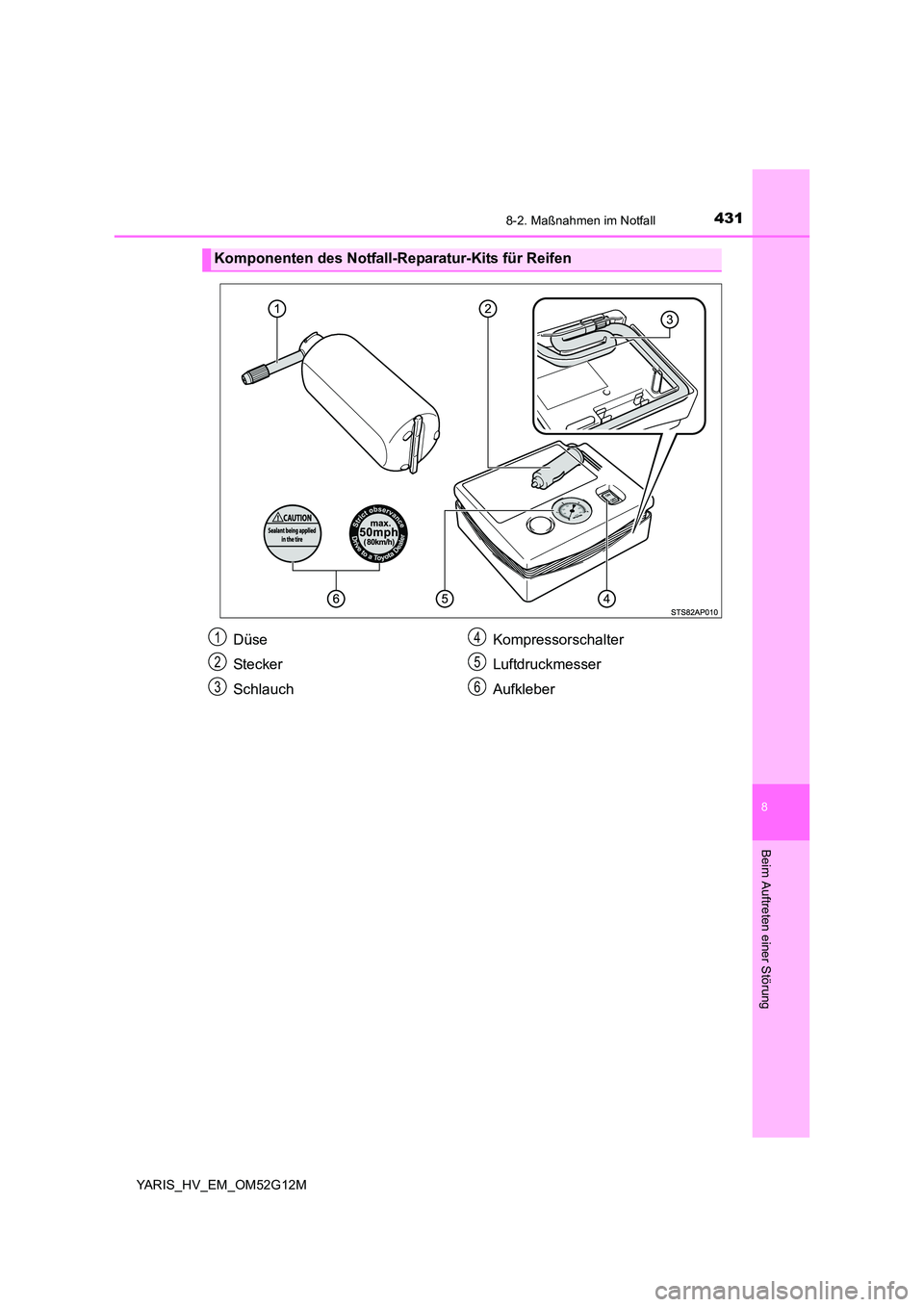

Komponenten des Notfall-Reparatur-Kits für Reifen
Düse
Stec ker
Schlauch
Kompressorschalter
Luftdruckmesser
Aufkleber
1
2
3
4
5
6

4328-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M

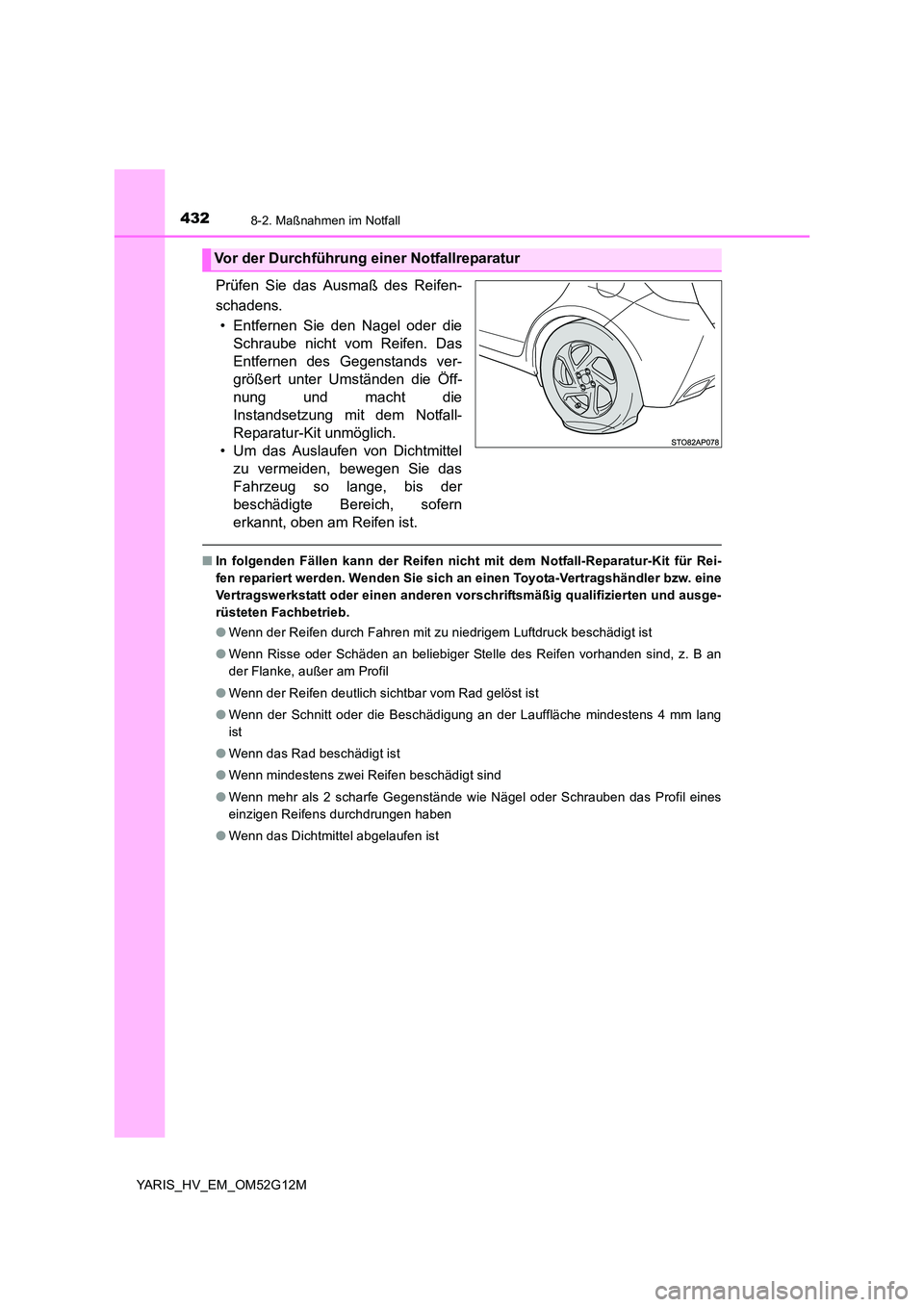

Prüfen Sie das Ausmaß des Reifen-
schadens.
• Entfernen Sie den Nagel oder die
Schraube nicht vom Reifen. Das
Entfernen des Gegenstands ver-
größert unter Umständen die Öff-
nung und macht die
Instandsetzung mit dem Notfall-
Reparatur-Kit unmöglich.
• Um das Auslaufen von Dichtmittel
zu vermeiden, bewegen Sie das
Fahrzeug so lange, bis der
beschädigte Bereich, sofern
erkannt, oben am Reifen ist.
■ In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit für Rei-
fen repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
● Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
● Wenn Risse oder Schäden an beliebiger Stelle des Reifen vorhanden sind, z. B an
der Flanke, außer am Profil
● Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
● Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
● Wenn das Rad beschädigt ist
● Wenn mindestens zwei Reifen beschädigt sind
● Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
● Wenn das Dichtmittel abgelaufen ist
Vor der Durchführung einer Notfallreparatur
