3377-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52G12M

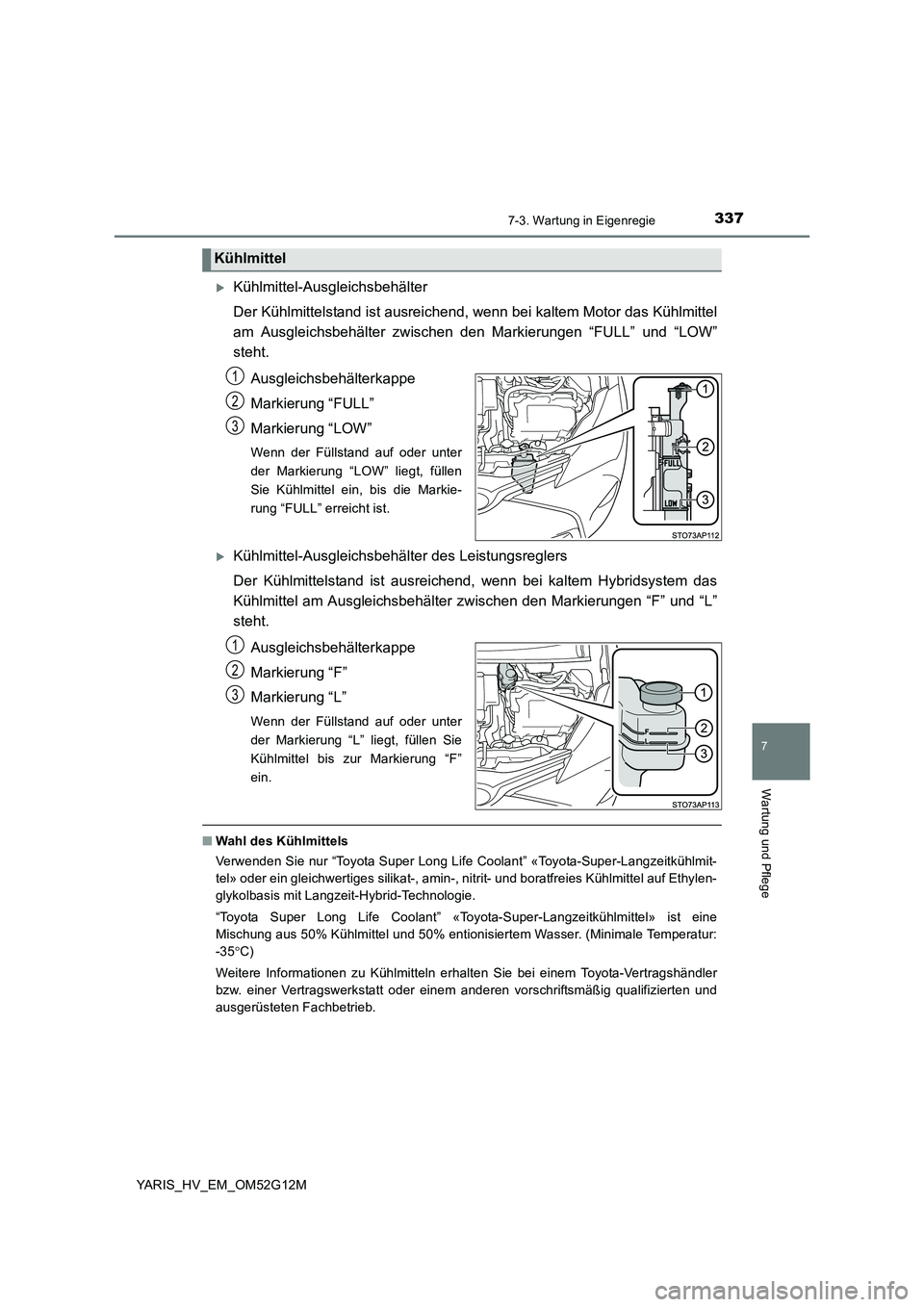

Kühlmittel-Ausgleichsbehälter
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den Markierungen “FULL” und “LOW”
steht.
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter
der Markierung “LOW” liegt, füllen
Sie Kühlmittel ein, bis die Markie-
rung “FULL” erreicht ist.
Kühlmittel-Ausgleichsbehäl ter des Leistungsreglers
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Hybridsystem das
Kühlmittel am Ausgleichsbehälter zwischen den Markierungen “F” und “L”
steht.
Ausgleichsbehälterkappe
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder unter
der Markierung “L” liegt, füllen Sie
Kühlmittel bis zur Markierung “F”
ein.
■ Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies Kühlmittel auf Ethylen-
glykolbasis mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser. (Minimale Temperatur:
-35 C)
Weitere Informationen zu Kühlmitteln erhalten Sie bei einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
Kühlmittel
1
2
3
1
2
3

3387-3. Wartung in Eigenregie
YARIS_HV_EM_OM52G12M

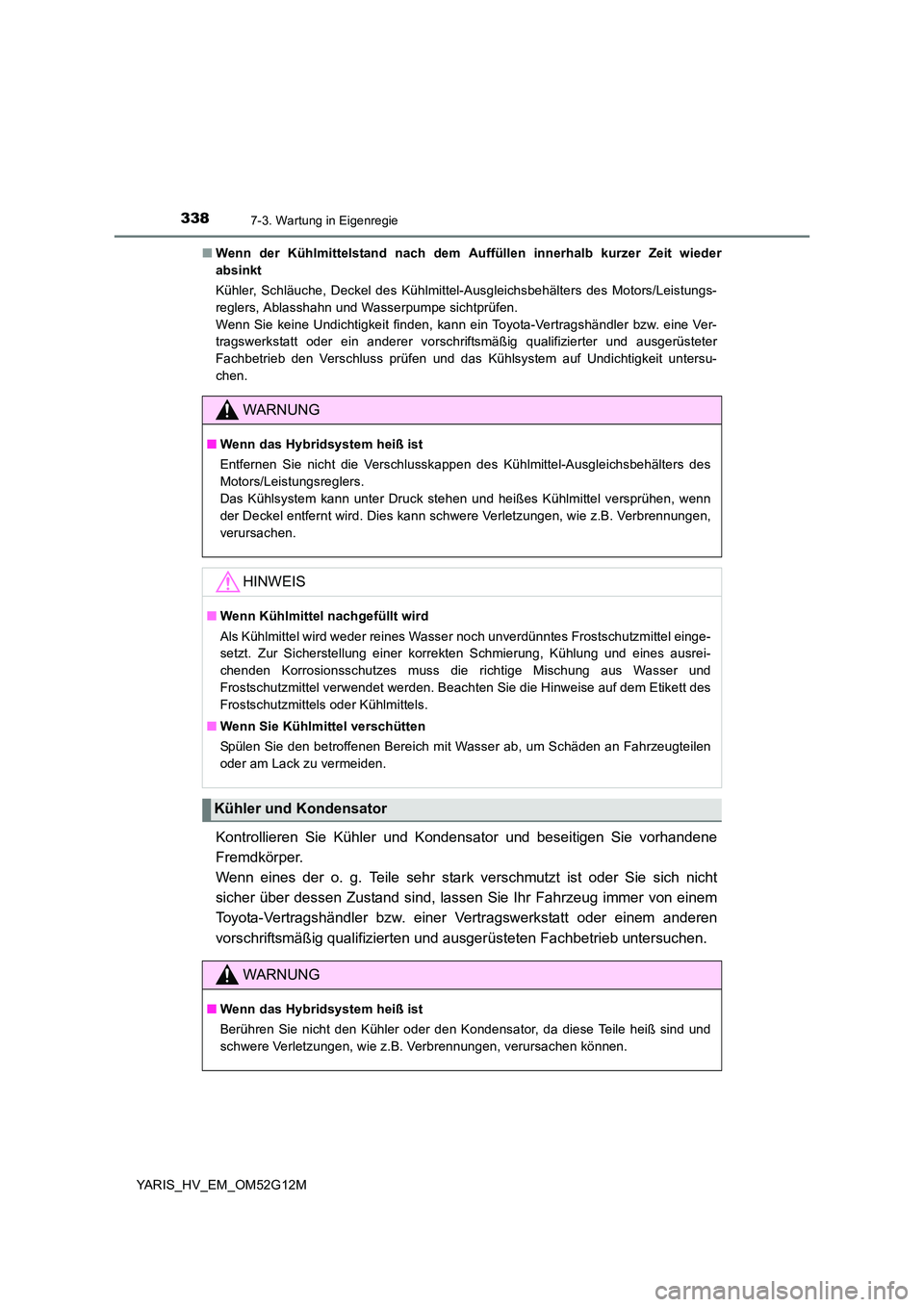

■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Kühler, Schläuche, Deckel des Kühlmittel-Ausgleichsbehälters des Motors/Leistungs-
reglers, Ablasshahn und Wasserpumpe sichtprüfen.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder ein anderer vorschriftsmäßig qualifizierter und ausgerüsteter
Fachbetrieb den Verschluss prüfen und das Kühlsystem auf Undichtigkeit untersu-
chen.
Kontrollieren Sie Kühler und K ondensator und beseitigen Sie vorhandene
Fremdkörper.
Wenn eines der o. g. Teile sehr stark verschmutzt ist oder Sie sich nicht
sicher über dessen Zustand sind, lassen Sie Ihr Fahrzeug immer von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb untersuchen.
WARNUNG
■ Wenn das Hybridsystem heiß ist
Entfernen Sie nicht die Verschlusskappen des Kühlmittel-Ausgleichsbehälters des
Motors/Leistungsreglers.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B. Verbrennungen,
verursachen.
HINWEIS
■ Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel einge-
setzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und eines ausrei-
chenden Korrosionsschutzes muss die richtige Mischung aus Wasser und
Frostschutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des
Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.
Kühler und Kondensator
WARNUNG
■ Wenn das Hybridsystem heiß ist
Berühren Sie nicht den Kühler oder den Kondensator, da diese Teile heiß sind und
schwere Verletzungen, wie z.B. Verbrennungen, verursachen können.

3397-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52G12M

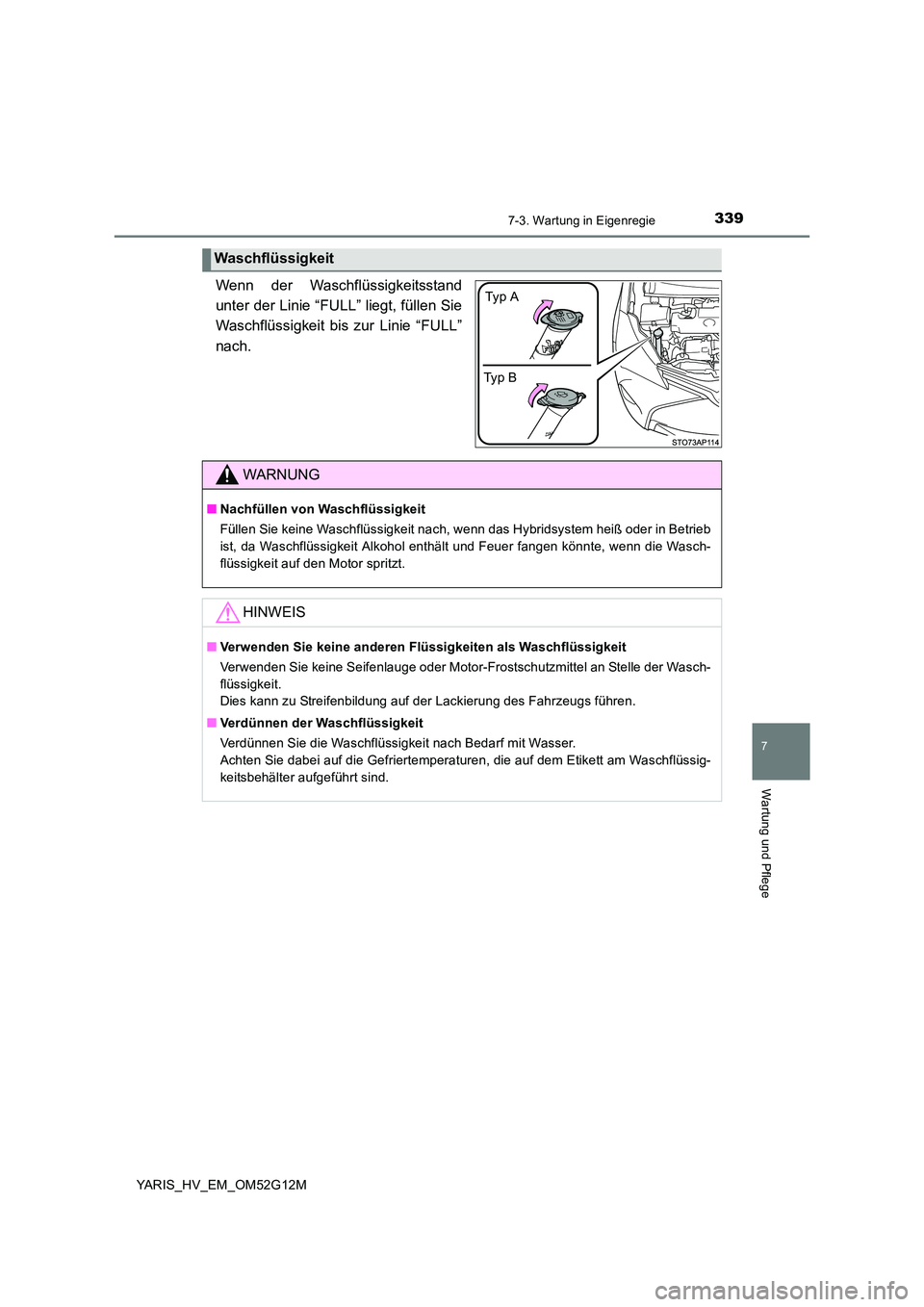

Wenn der Waschflüssigkeitsstand
unter der Linie “FULL” liegt, füllen Sie
Waschflüssigkeit bis zur Linie “FULL”
nach.
Waschflüssigkeit
Ty p B
Ty p A
WARNUNG
■ Nachfüllen von Waschflüssigkeit
Füllen Sie keine Waschflüssigkeit nach, wenn das Hybridsystem heiß oder in Betrieb
ist, da Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, wenn die Wasch-
flüssigkeit auf den Motor spritzt.
HINWEIS
■ Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motor-Frostschutzmittel an Stelle der Wasch-
flüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs führen.
■ Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Achten Sie dabei auf die Gefriertemperaturen, die auf dem Etikett am Waschflüssig-
keitsbehälter aufgeführt sind.

3407-3. Wartung in Eigenregie
YARIS_HV_EM_OM52G12M

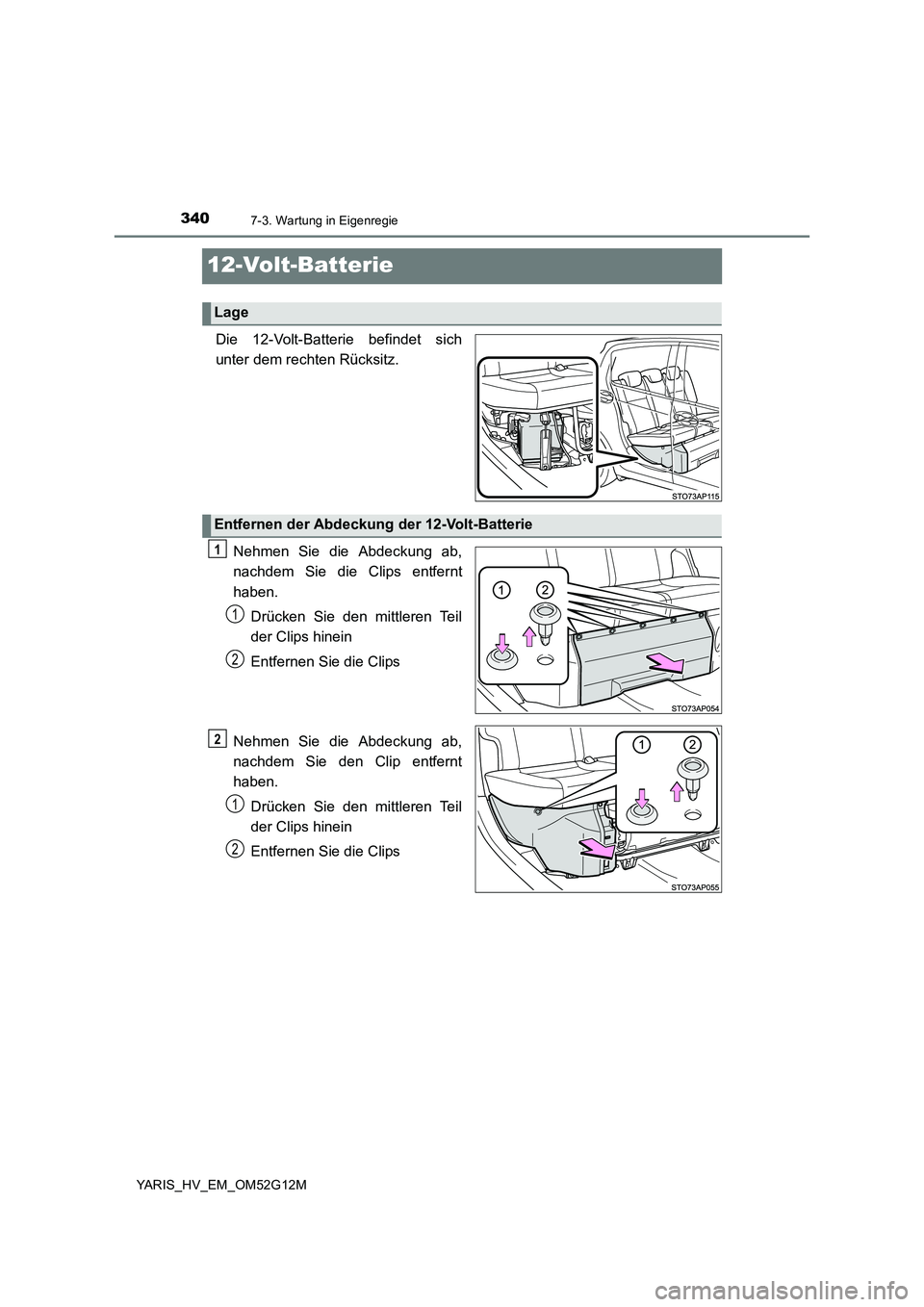

12-Volt-Batterie
Die 12-Volt-Batterie befindet sich
unter dem rechten Rücksitz.
Nehmen Sie die Abdeckung ab,
nachdem Sie die Clips entfernt
haben.
Drücken Sie den mittleren Teil
der Clips hinein
Entfernen Sie die Clips
Nehmen Sie die Abdeckung ab,
nachdem Sie den Clip entfernt
haben.
Drücken Sie den mittleren Teil
der Clips hinein
Entfernen Sie die Clips
Lage
Entfernen der Abdeckung der 12-Volt-Batterie
1
1
2
2
1
2

3417-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52G12M

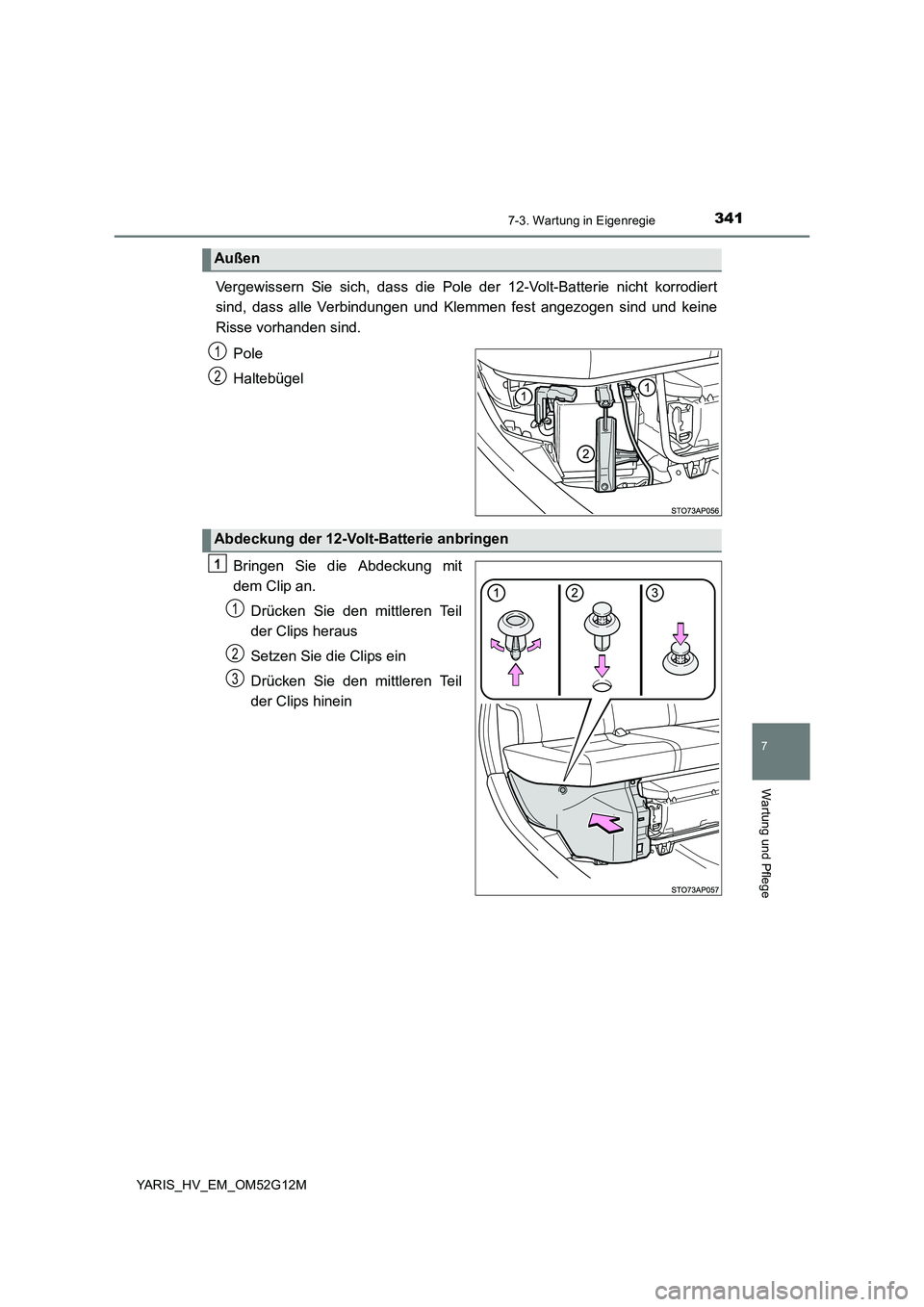

Vergewissern Sie sich, dass die Pole der 12-Volt-Batterie nicht korrodiert
sind, dass alle Verbindungen und Klemmen fest angezogen sind und keine
Risse vorhanden sind.
Pole
Haltebügel
Bringen Sie die Abdeckung mit
dem Clip an.
Drücken Sie den mittleren Teil
der Clips heraus
Setzen Sie die Clips ein
Drücken Sie den mittleren Teil
der Clips hinein
Außen
1
2
Abdeckung der 12-Volt-Batterie anbringen
1
1
2
3

3427-3. Wartung in Eigenregie
YARIS_HV_EM_OM52G12M
Bringen Sie die Abdeckung mit
dem Clip an.
Drücken Sie den mittleren Teil
der Clips heraus
Setzen Sie die Clips ein
Drücken Sie den mittleren Teil
der Clips hinein
Die Warnsymbole auf der Oberseite der 12-Volt-Batterie haben folgende
Bedeutungen:
2
1
2
3
Warnsymbole
Nicht erlaubt sind: Rau-
chen, offene Flammen,
Funkenbildung
Säure der 12-Volt-Batterie
Augenschutz (Brille) tragenBedienungsanweisungen
beachten
Von Kindern fernhaltenExplosives Gas

3437-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52G12M

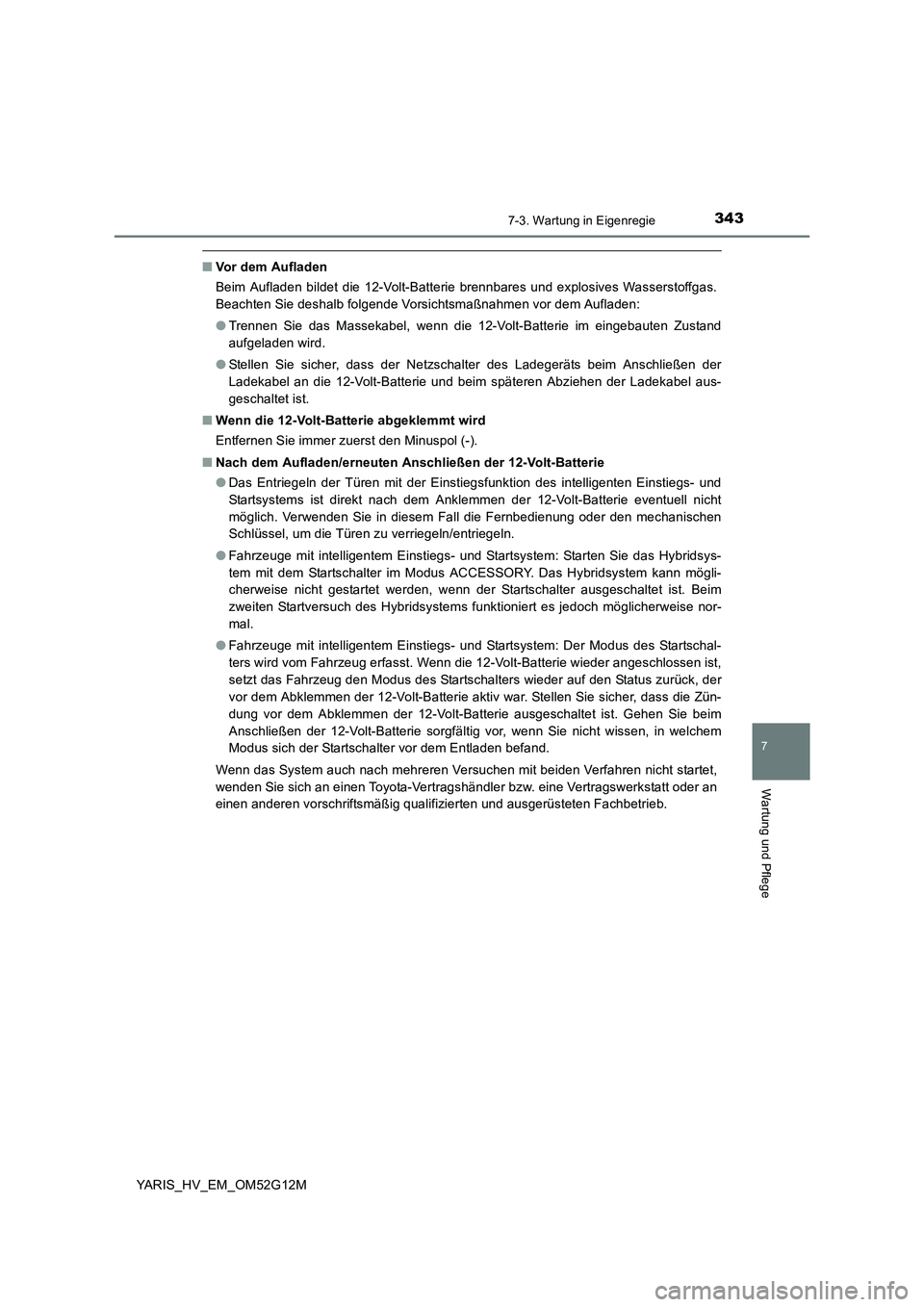

■Vor dem Aufladen
Beim Aufladen bildet die 12-Volt-Batterie brennbares und explosives Wasserstoffgas.
Beachten Sie deshalb folgende Vorsichtsmaßnahmen vor dem Aufladen:
● Trennen Sie das Massekabel, wenn die 12-Volt-Batterie im eingebauten Zustand
aufgeladen wird.
● Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der
Ladekabel an die 12-Volt-Batterie und beim späteren Abziehen der Ladekabel aus-
geschaltet ist.
■ Wenn die 12-Volt-Batterie abgeklemmt wird
Entfernen Sie immer zuerst den Minuspol (-).
■ Nach dem Aufladen/erneuten Anschließen der 12-Volt-Batterie
● Das Entriegeln der Türen mit der Einstiegsfunktion des intelligenten Einstiegs- und
Startsystems ist direkt nach dem Anklemmen der 12-Volt-Batterie eventuell nicht
möglich. Verwenden Sie in diesem Fall die Fernbedienung oder den mechanischen
Schlüssel, um die Türen zu verriegeln/entriegeln.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Starten Sie das Hybridsys-
tem mit dem Startschalter im Modus ACCESSORY. Das Hybridsystem kann mögli-
cherweise nicht gestartet werden, wenn der Startschalter ausgeschaltet ist. Beim
zweiten Startversuch des Hybridsystems funktioniert es jedoch möglicherweise nor-
mal.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Der Modus des Startschal-
ters wird vom Fahrzeug erfasst. Wenn die 12-Volt-Batterie wieder angeschlossen ist,
setzt das Fahrzeug den Modus des Startschalters wieder auf den Status zurück, der
vor dem Abklemmen der 12-Volt-Batterie aktiv war. Stellen Sie sicher, dass die Zün-
dung vor dem Abklemmen der 12-Volt-Batterie ausgeschaltet ist. Gehen Sie beim
Anschließen der 12-Volt-Batterie sorgfältig vor, wenn Sie nicht wissen, in welchem
Modus sich der Startschalter vor dem Entladen befand.
Wenn das System auch nach mehreren Versuchen mit beiden Verfahren nicht startet,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

3447-3. Wartung in Eigenregie
YARIS_HV_EM_OM52G12M

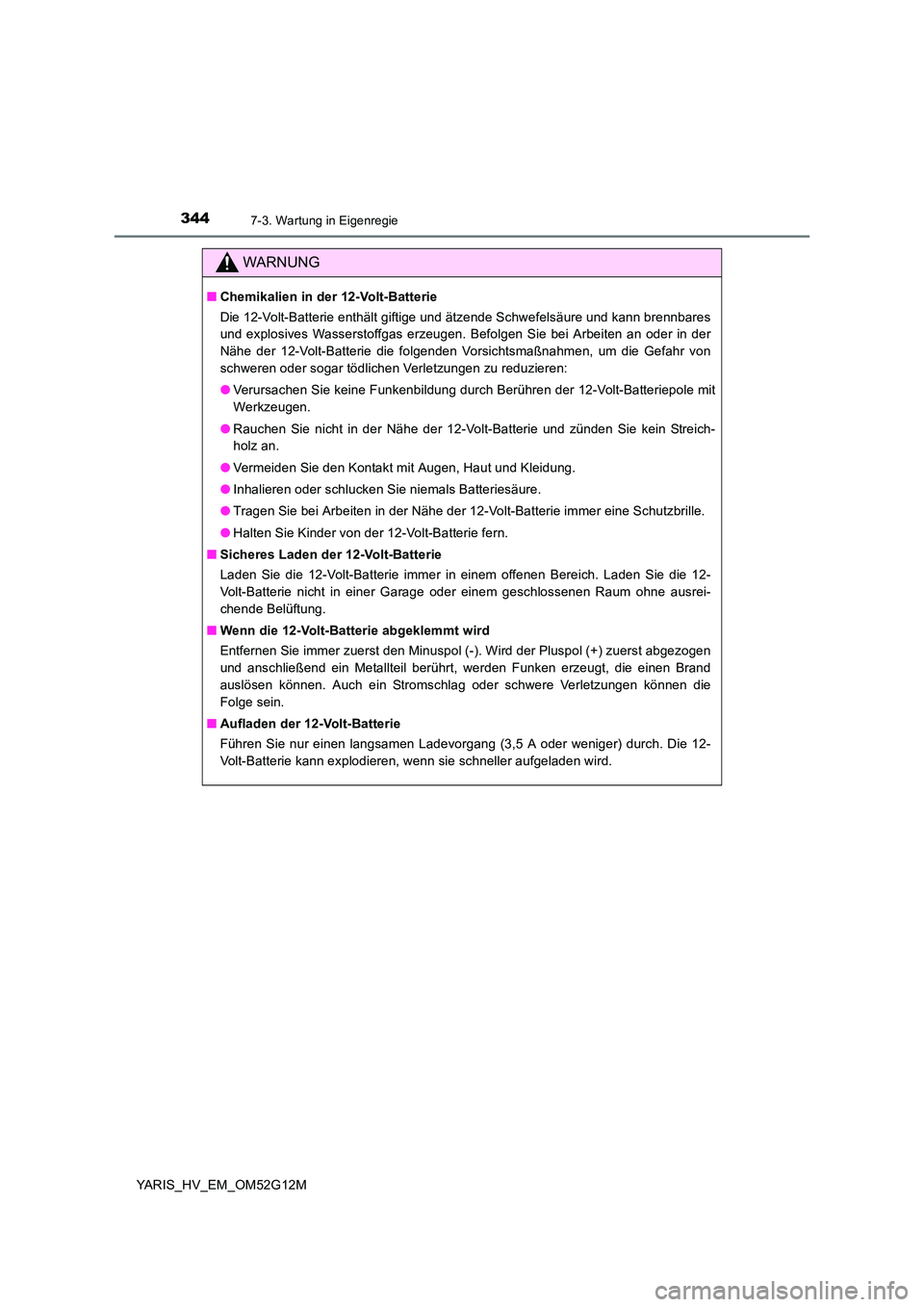

WARNUNG
■Chemikalien in der 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Schwefelsäure und kann brennbares
und explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der
Nähe der 12-Volt-Batterie die folgenden Vorsichtsmaßnahmen, um die Gefahr von
schweren oder sogar tödlichen Verletzungen zu reduzieren:
● Verursachen Sie keine Funkenbildung durch Berühren der 12-Volt-Batteriepole mit
Werkzeugen.
● Rauchen Sie nicht in der Nähe der 12-Volt-Batterie und zünden Sie kein Streich-
holz an.
● Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
● Inhalieren oder schlucken Sie niemals Batteriesäure.
● Tragen Sie bei Arbeiten in der Nähe der 12-Volt-Batterie immer eine Schutzbrille.
● Halten Sie Kinder von der 12-Volt-Batterie fern.
■ Sicheres Laden der 12-Volt-Batterie
Laden Sie die 12-Volt-Batterie immer in einem offenen Bereich. Laden Sie die 12-
Volt-Batterie nicht in einer Garage oder einem geschlossenen Raum ohne ausrei-
chende Belüftung.
■ Wenn die 12-Volt-Batterie abgeklemmt wird
Entfernen Sie immer zuerst den Minuspol (-). Wird der Pluspol (+) zuerst abgezogen
und anschließend ein Metallteil berührt, werden Funken erzeugt, die einen Brand
auslösen können. Auch ein Stromschlag oder schwere Verletzungen können die
Folge sein.
■ Aufladen der 12-Volt-Batterie
Führen Sie nur einen langsamen Ladevorgang (3,5 A oder weniger) durch. Die 12-
Volt-Batterie kann explodieren, wenn sie schneller aufgeladen wird.
