2016 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

1052. Kombiinstrument
2
Kombiinstrument
YARIS_HV_EM_OM52G12M
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug mit dem Benzin-
motor und dem Elektromotor (Trakti-
onsmotor) betrieben wird
Wenn das Fahrzeug die Hybridbatterie
(Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie
(Traktionsbatterie)
Niedrig Voll

Navigations-/Multimediasystem

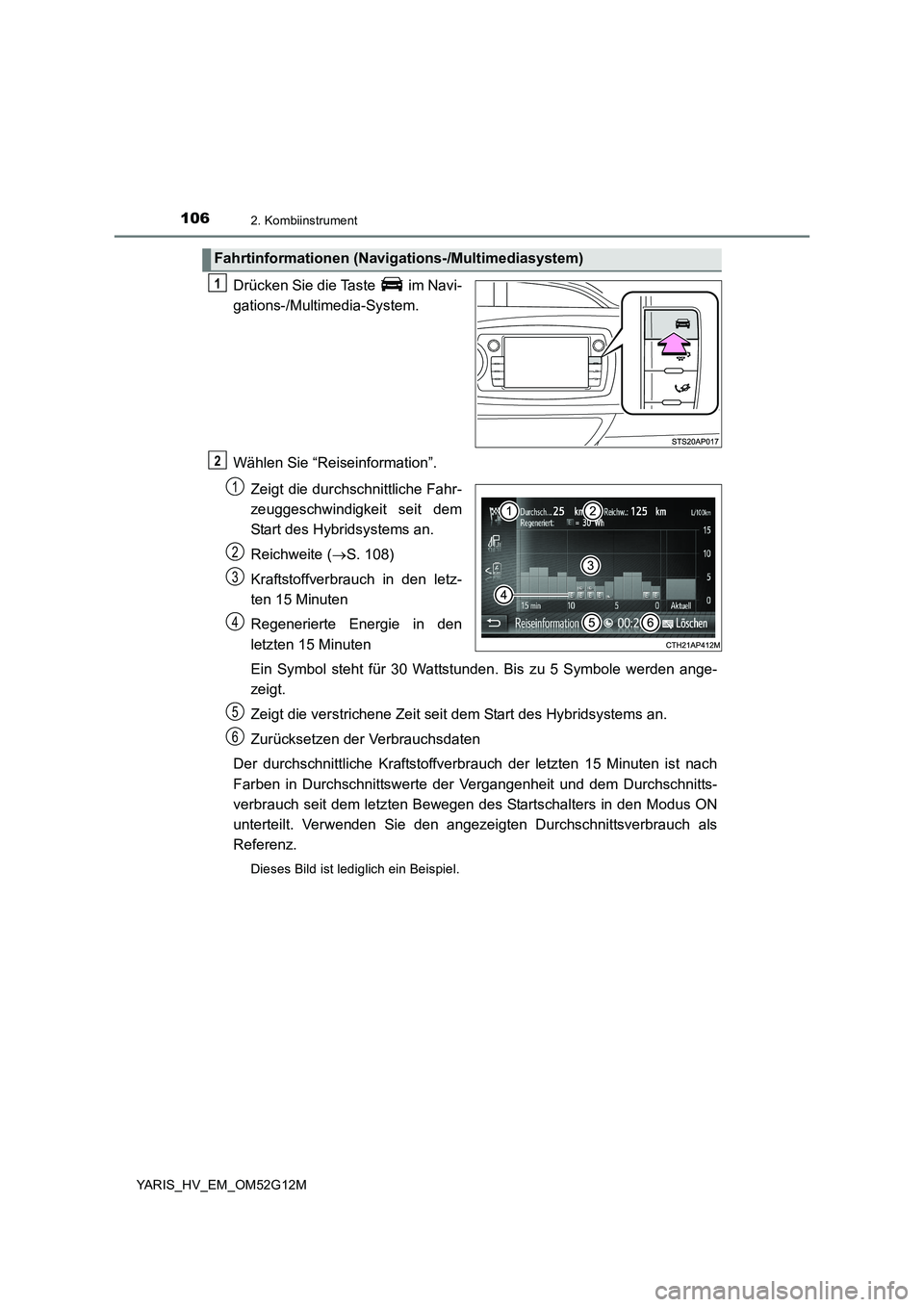

1062. Kombiinstrument
YARIS_HV_EM_OM52G12M
Drücken Sie die Taste im Navi-
gations-/Multimedia-System.
Wählen Sie “Reiseinformation”.
Zeigt die durchschnittliche Fahr-
zeuggeschwindigkeit seit dem
Start des Hybridsystems an.
Reichweite ( S. 108)
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Regenerierte Energie in den
letzten 15 Minuten
Ein Symbol steht für 30 Wattstunden. Bis zu 5 Symbole werden ange-
zeigt.
Zeigt die verstrichene Zeit seit dem Start des Hybridsystems an.
Zurücksetzen der Verbrauchsdaten
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Bewegen des Startschalters in den Modus ON
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Dieses Bild ist lediglich ein Beispiel.
Fahrtinformationen (Navigations-/Multimediasystem)
1
2
1
2
3
4
5
6

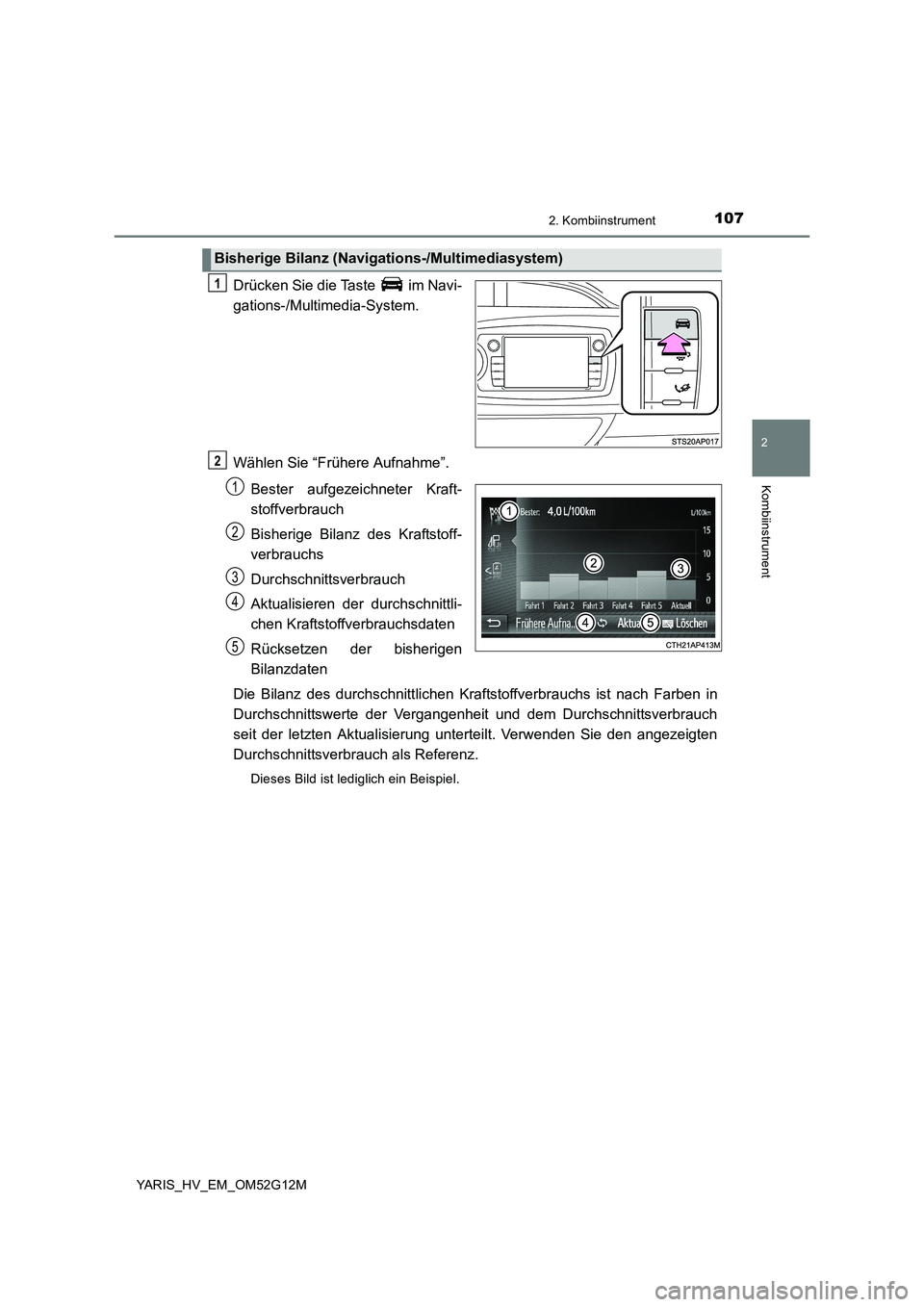

1072. Kombiinstrument
2
Kombiinstrument
YARIS_HV_EM_OM52G12M
Drücken Sie die Taste im Navi-
gations-/Multimedia-System.
Wählen Sie “Frühere Aufnahme”.
Bester aufgezeichneter Kraft-
stoffverbrauch
Bisherige Bilanz des Kraftstoff-
verbrauchs
Durchschnittsverbrauch
Aktualisieren der durchschnittli-
chen Kraftstoffverbrauchsdaten
Rücksetzen der bisherigen
Bilanzdaten
Die Bilanz des durchschnittlichen Kraftstoffverbrauchs ist nach Farben in
Durchschnittswerte der Vergangenheit und dem Durchschnittsverbrauch
seit der letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten
Durchschnittsverbrauch als Referenz.
Dieses Bild ist lediglich ein Beispiel.
Bisherige Bilanz (Navigations-/Multimediasystem)
1
2
1
2
3
4
5

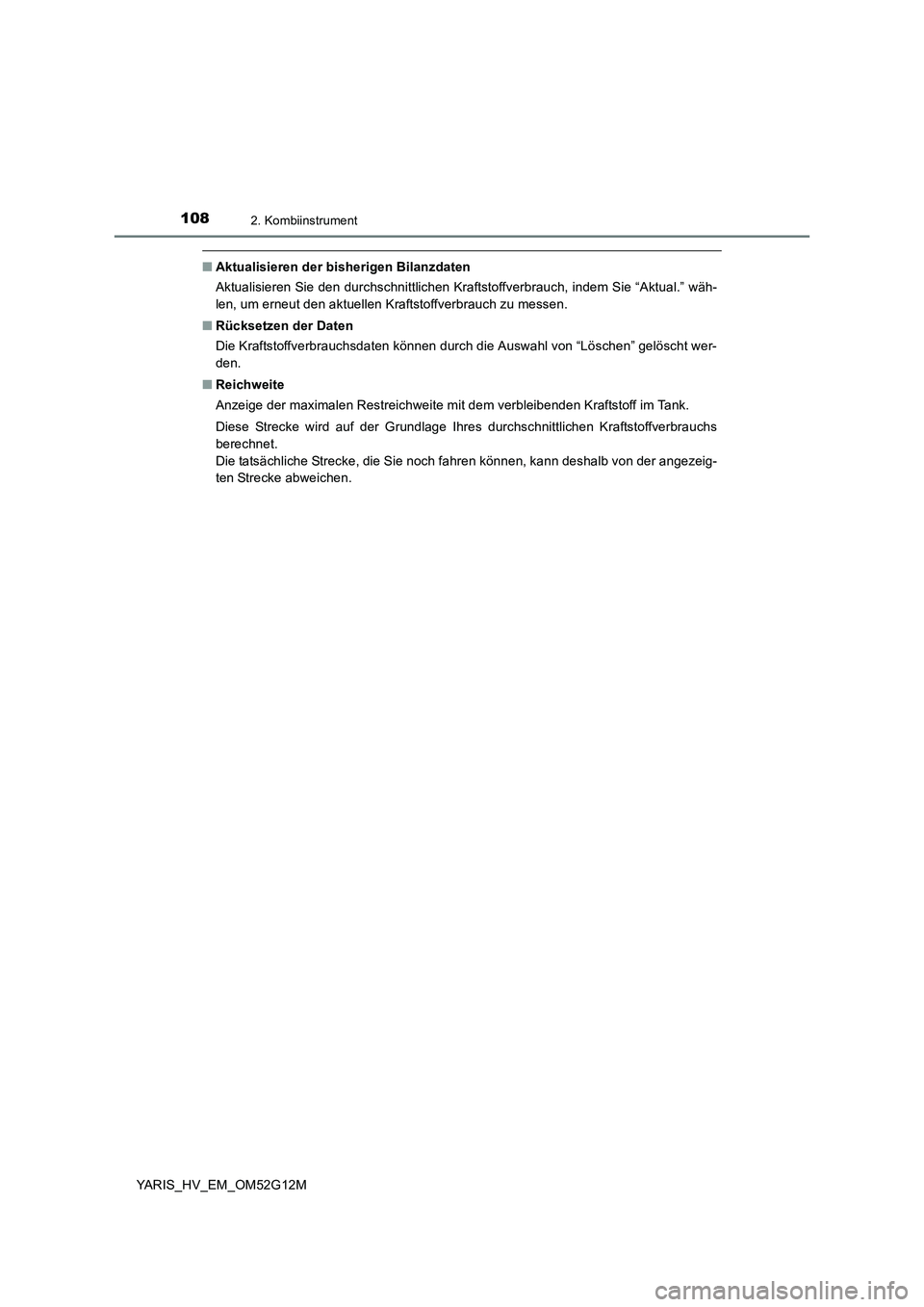

1082. Kombiinstrument
YARIS_HV_EM_OM52G12M
■Aktualisieren der bisherigen Bilanzdaten
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch, indem Sie “Aktual.” wäh-
len, um erneut den aktuellen Kraftstoffverbrauch zu messen.
■ Rücksetzen der Daten
Die Kraftstoffverbrauchsdaten können durch die Auswahl von “Löschen” gelöscht wer-
den.
■ Reichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff im Tank.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der angezeig-
ten Strecke abweichen.

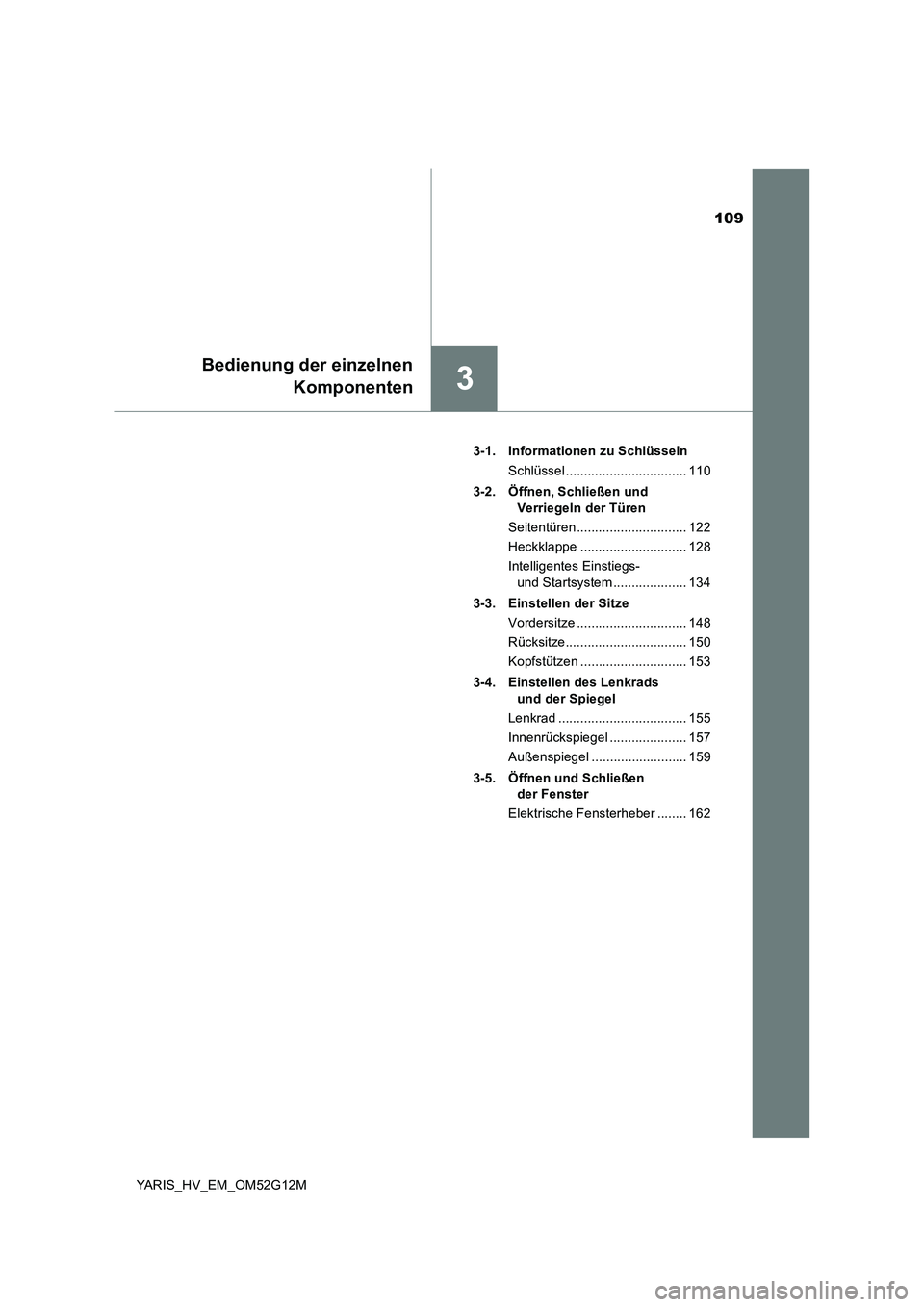

109
3
Bedienung der einzelnen
Komponenten
YARIS_HV_EM_OM52G12M
3-1. Informationen zu Schlüsseln
Schlüssel ................................. 110
3-2. Öffnen, Schließen und
Verriegeln der Türen
Seitentüren .............................. 122
Heckklappe ............................. 128
Intelligentes Einstiegs-
und Startsystem .................... 134
3-3. Einstellen der Sitze
Vordersitze .............................. 148
Rücksitze................................. 150
Kopfstützen ............................. 153
3-4. Einstellen des Lenkrads
und der Spiegel
Lenkrad ................................... 155
Innenrückspiegel ..................... 157
Außenspiegel .......................... 159
3-5. Öffnen und Schließen
der Fenster
Elektrische Fensterheber ........ 162

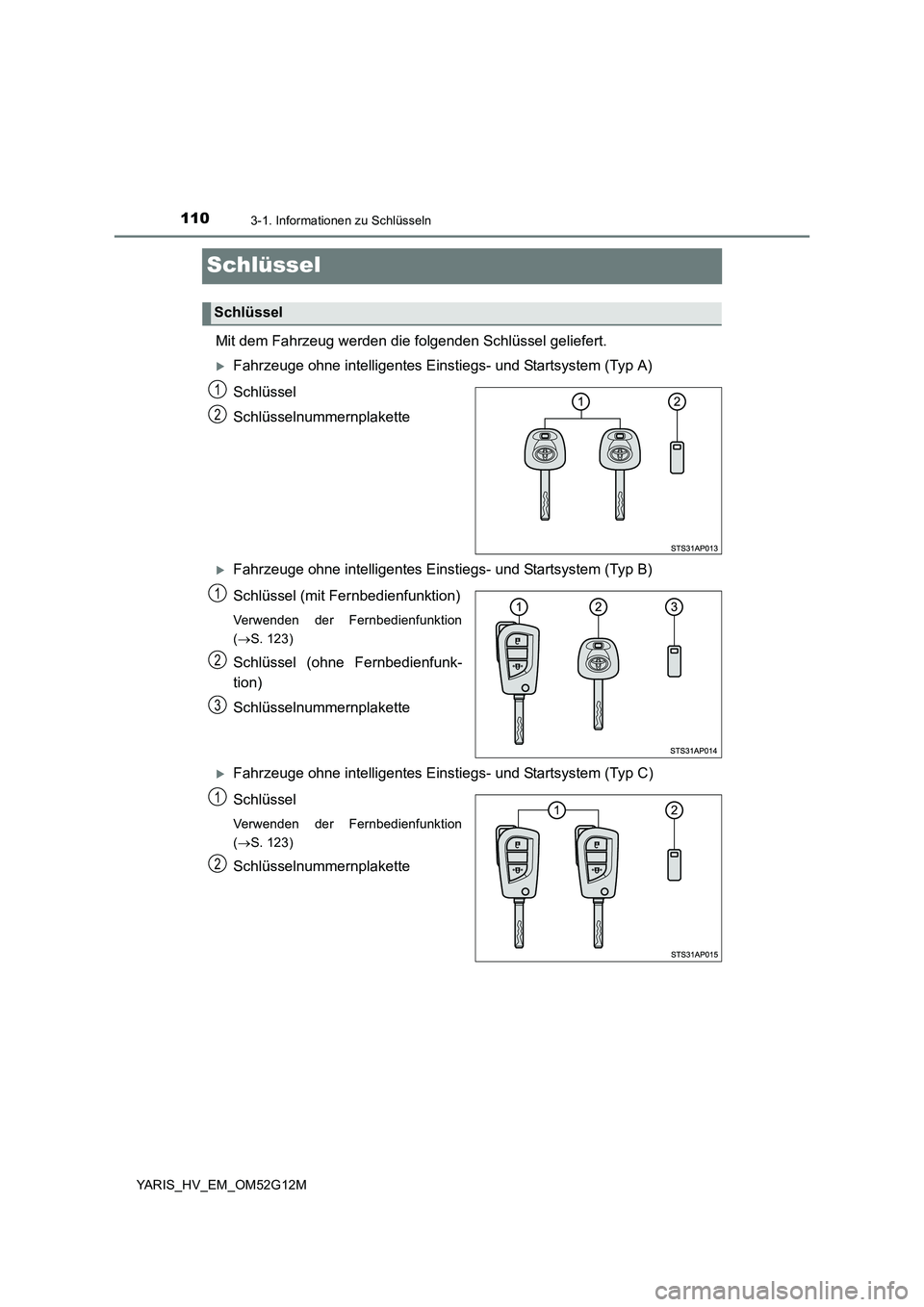

1103-1. Informationen zu Schlüsseln
YARIS_HV_EM_OM52G12M
Schlüssel
Mit dem Fahrzeug werden die folgenden Schlüssel geliefert.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ A)
Schlüssel
Schlüsselnummernplakette
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ B)
Schlüssel (mit Fernbedienfunktion)
Verwenden der Fernbedienfunktion
( S. 123)
Schlüssel (ohne Fernbedienfunk-
tion)
Schlüsselnummernplakette
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem (Typ C)
Schlüssel
Verwenden der Fernbedienfunktion
( S. 123)
Schlüsselnummernplakette
Schlüssel
1
2
1
2
3
1
2

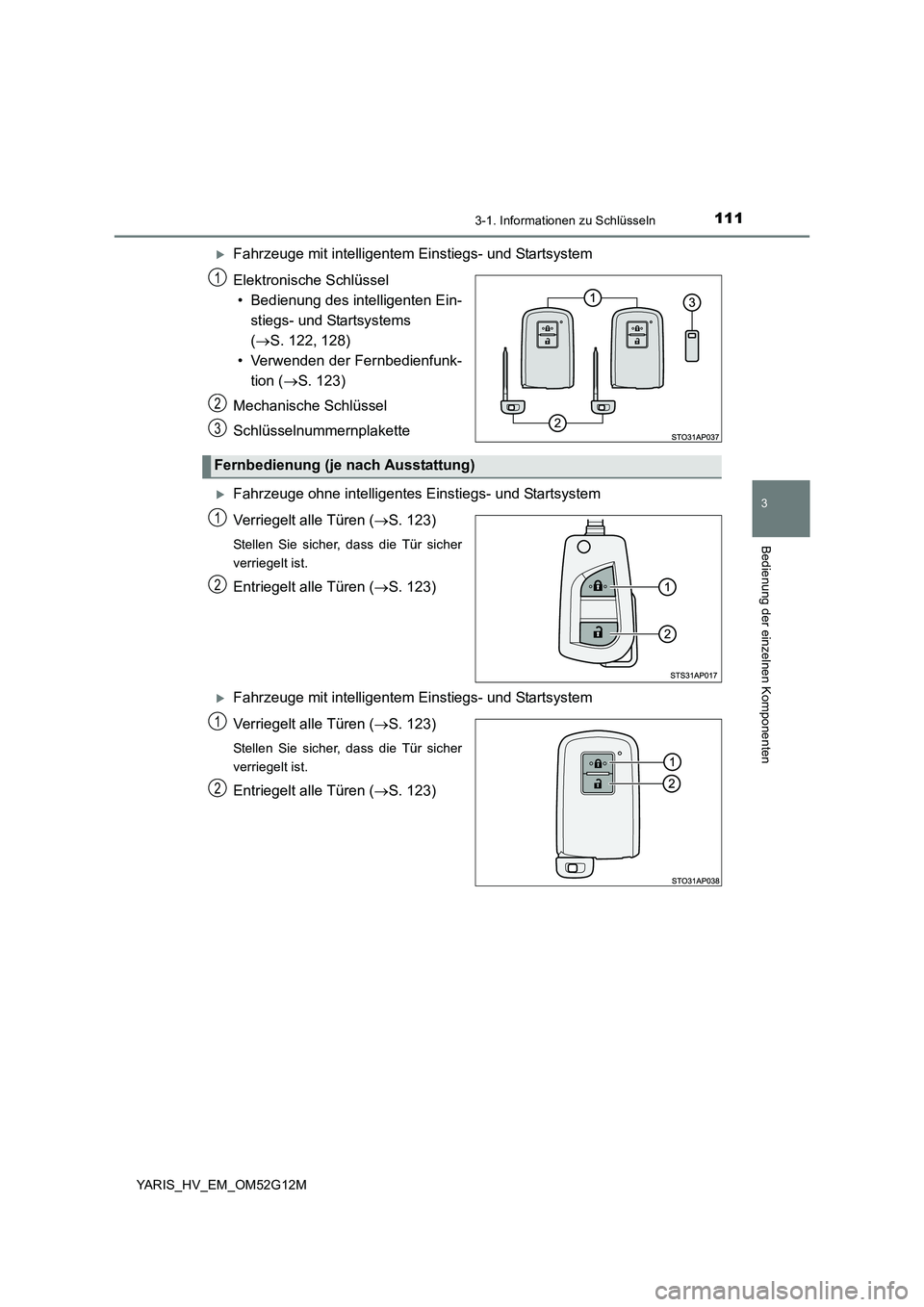

1113-1. Informationen zu Schlüsseln
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Elektronische Schlüssel
• Bedienung des intelligenten Ein-
stiegs- und Startsystems
( S. 122, 128)
• Verwenden der Fernbedienfunk-
tion ( S. 123)
Mechanische Schlüssel
Schlüsselnummernplakette
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Verriegelt alle Türen ( S. 123)
Stellen Sie sicher, dass die Tür sicher
verriegelt ist.
Entriegelt alle Türen ( S. 123)
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Verriegelt alle Türen ( S. 123)
Stellen Sie sicher, dass die Tür sicher
verriegelt ist.
Entriegelt alle Türen ( S. 123)
1
2
3
Fernbedienung (je nach Ausstattung)
1
2
1
2

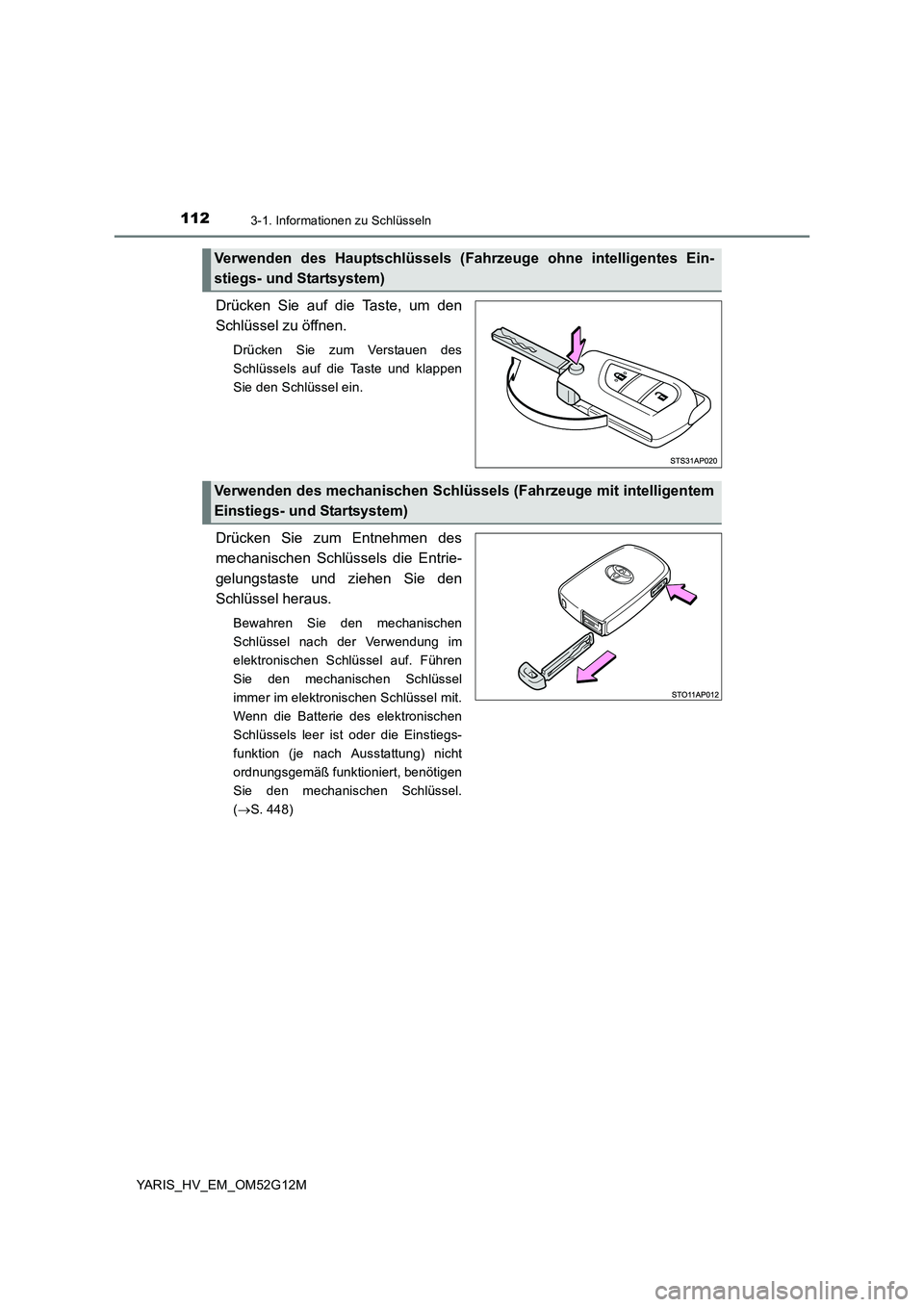

1123-1. Informationen zu Schlüsseln
YARIS_HV_EM_OM52G12M
Drücken Sie auf die Taste, um den
Schlüssel zu öffnen.
Drücken Sie zum Verstauen des
Schlüssels auf die Taste und klappen
Sie den Schlüssel ein.
Drücken Sie zum Entnehmen des
mechanischen Schlüssels die Entrie-
gelungstaste und ziehen Sie den
Schlüssel heraus.
Bewahren Sie den mechanischen
Schlüssel nach der Verwendung im
elektronischen Schlüssel auf. Führen
Sie den mechanischen Schlüssel
immer im elektronischen Schlüssel mit.
Wenn die Batterie des elektronischen
Schlüssels leer ist oder die Einstiegs-
funktion (je nach Ausstattung) nicht
ordnungsgemäß funktioniert, benötigen
Sie den mechanischen Schlüssel.
( S. 448)
Verwenden des Hauptschlüssels (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem)
Verwenden des mechanischen Schlü ssels (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
