2016 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

2254-5. Toyota Safety Sense
4
Fahren
YARIS_HV_EM_OM52G12M
HINWEIS
■Vermeiden von Systemstörungen
Deaktivieren Sie in den folgenden Situationen das Pre-Crash-Sicherheitssystem.
Das System ist unter Umständen aktiv, auch wenn keine Kollisionsgefahr besteht.
● Bei der Inspektion des Fahrzeugs mit einem Trommeltester, wie z. B. einem Rol-
lenprüfstand oder einem Tachometertester, oder bei der Verwendung einer Aus-
wuchtmaschine
● Beim Transport des Fahrzeugs per Boot, Lkw oder ähnlichen Transportmitteln
● Wenn der vordere Teil des Fahrzeugs höher oder tiefer steht, wenn also z. B. Rei-
fen mit einer anderen als der angegebenen Größe verwendet werden oder wenn
die Aufhängungskomponenten modifiziert wurden
● Wenn das Fahrzeug abgeschleppt wird

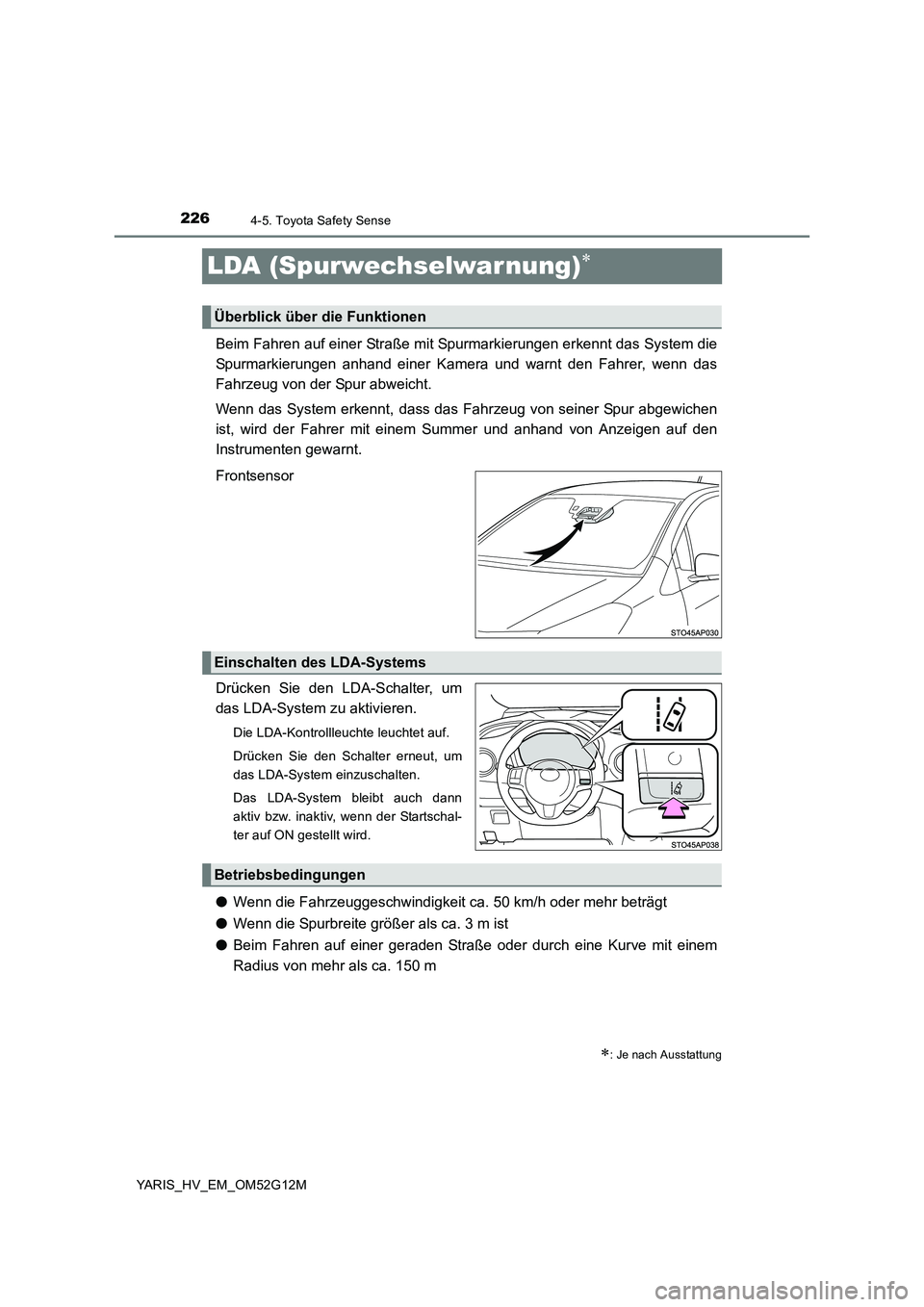

2264-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M
LDA (Spurwechselwar nung)
Beim Fahren auf einer Straße mit Spurmarkierungen erkennt das System die
Spurmarkierungen anhand einer Kamera und warnt den Fahrer, wenn das
Fahrzeug von der Spur abweicht.
Wenn das System erkennt, dass das Fahrzeug von seiner Spur abgewichen
ist, wird der Fahrer mit einem Summer und anhand von Anzeigen auf den
Instrumenten gewarnt.
Frontsensor
Drücken Sie den LDA-Schalter, um
das LDA-System zu aktivieren.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den Schalter erneut, um
das LDA-System einzuschalten.
Das LDA-System bleibt auch dann
aktiv bzw. inaktiv, wenn der Startschal-
ter auf ON gestellt wird.
● Wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder mehr beträgt
● Wenn die Spurbreite größer als ca. 3 m ist
● Beim Fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 150 m
: Je nach Ausstattung
Überblick über die Funktionen
Einschalten des LDA-Systems
Betriebsbedingungen

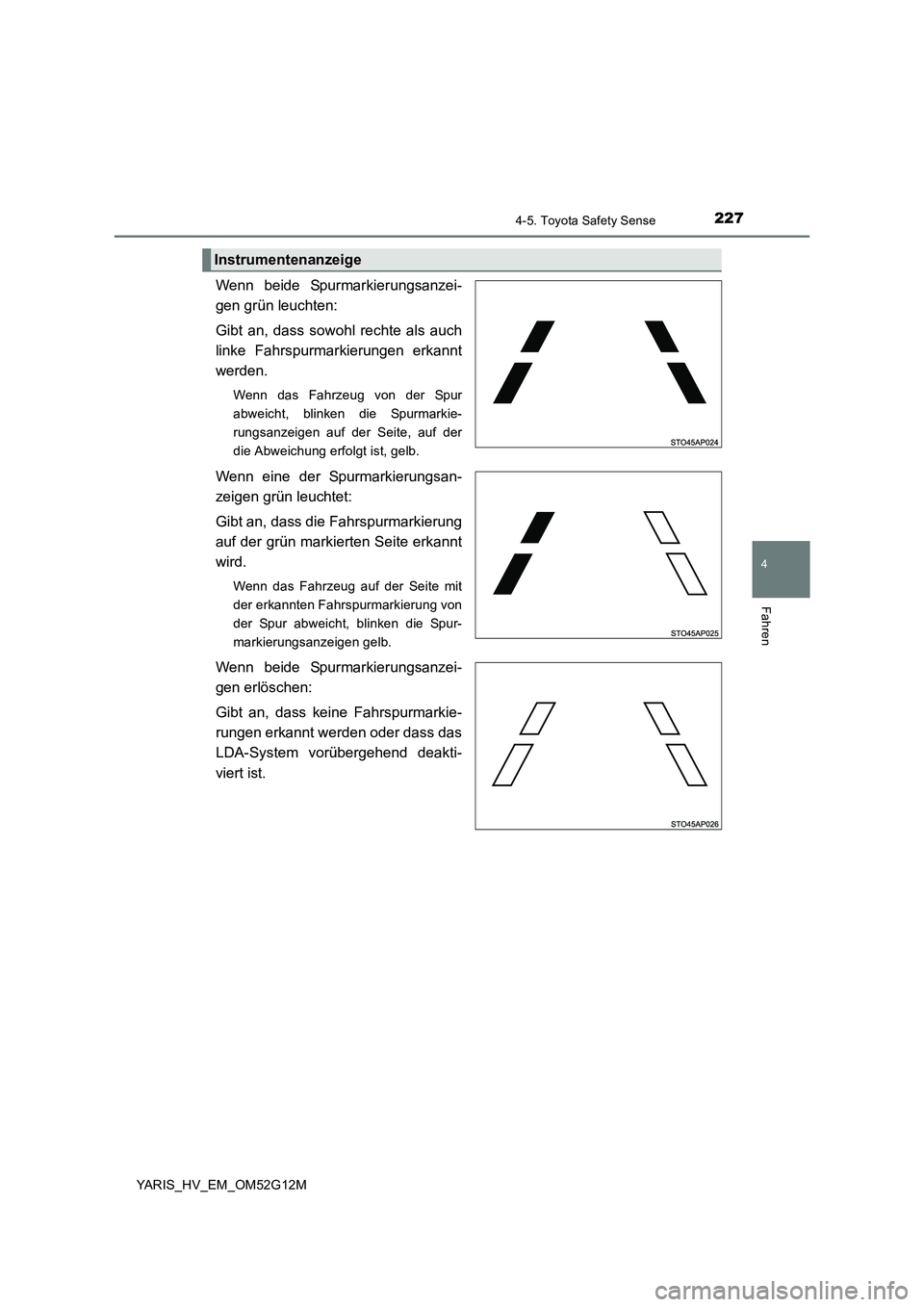

2274-5. Toyota Safety Sense
4
Fahren
YARIS_HV_EM_OM52G12M
Wenn beide Spurmarkierungsanzei-
gen grün leuchten:
Gibt an, dass sowohl rechte als auch
linke Fahrspurma rkierungen erkannt
werden.
Wenn das Fahrzeug von der Spur
abweicht, blinken die Spurmarkie-
rungsanzeigen auf der Seite, auf der
die Abweichung erfolgt ist, gelb.
Wenn eine der Spurmarkierungsan-
zeigen grün leuchtet:
Gibt an, dass die Fahrspurmarkierung
auf der grün markierten Seite erkannt
wird.
Wenn das Fahrzeug auf der Seite mit
der erkannten Fahrspurmarkierung von
der Spur abweicht, blinken die Spur-
markierungsanzeigen gelb.
Wenn beide Spurmarkierungsanzei-
gen erlöschen:
Gibt an, dass keine Fahrspurmarkie-
rungen erkannt werden oder dass das
LDA-System vorübergehend deakti-
viert ist.
Instrumentenanzeige

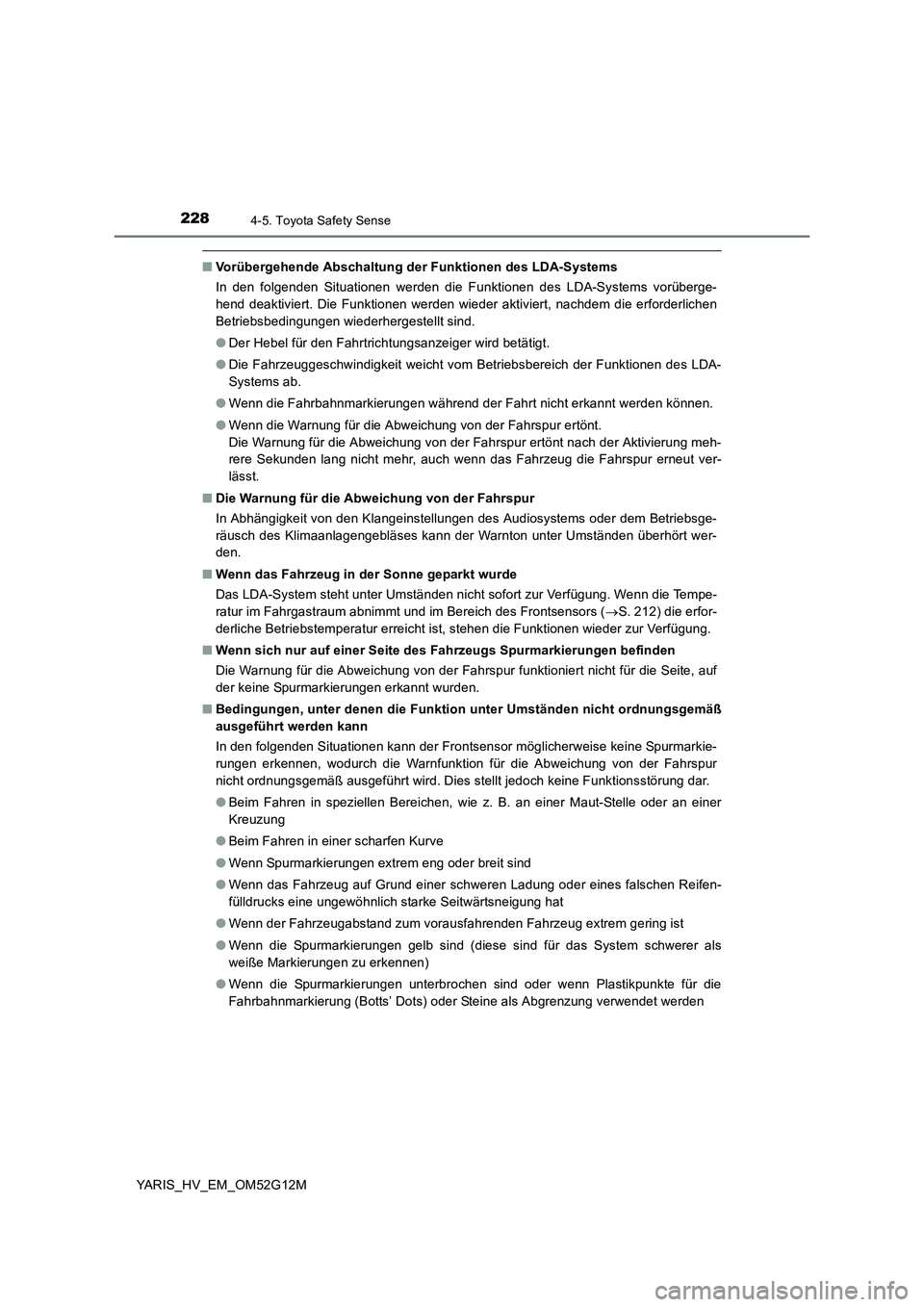

2284-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M
■Vorübergehende Abschaltung der Funktionen des LDA-Systems
In den folgenden Situationen werden die Funktionen des LDA-Systems vorüberge-
hend deaktiviert. Die Funktionen werden wieder aktiviert, nachdem die erforderlichen
Betriebsbedingungen wiederhergestellt sind.
● Der Hebel für den Fahrtrichtungsanzeiger wird betätigt.
● Die Fahrzeuggeschwindigkeit weicht vom Betriebsbereich der Funktionen des LDA-
Systems ab.
● Wenn die Fahrbahnmarkierungen während der Fahrt nicht erkannt werden können.
● Wenn die Warnung für die Abweichung von der Fahrspur ertönt.
Die Warnung für die Abweichung von der Fahrspur ertönt nach der Aktivierung meh-
rere Sekunden lang nicht mehr, auch wenn das Fahrzeug die Fahrspur erneut ver-
lässt.
■ Die Warnung für die Abweichung von der Fahrspur
In Abhängigkeit von den Klangeinstellungen des Audiosystems oder dem Betriebsge-
räusch des Klimaanlagengebläses kann der Warnton unter Umständen überhört wer-
den.
■ Wenn das Fahrzeug in der Sonne geparkt wurde
Das LDA-System steht unter Umständen nicht sofort zur Verfügung. Wenn die Tempe-
ratur im Fahrgastraum abnimmt und im Bereich des Frontsensors ( S. 212) die erfor-
derliche Betriebstemperatur erreicht ist, stehen die Funktionen wieder zur Verfügung.
■ Wenn sich nur auf einer Seite des Fahrzeugs Spurmarkierungen befinden
Die Warnung für die Abweichung von der Fahrspur funktioniert nicht für die Seite, auf
der keine Spurmarkierungen erkannt wurden.
■ Bedingungen, unter denen die Funktion unter Umständen nicht ordnungsgemäß
ausgeführt werden kann
In den folgenden Situationen kann der Frontsensor möglicherweise keine Spurmarkie-
rungen erkennen, wodurch die Warnfunktion für die Abweichung von der Fahrspur
nicht ordnungsgemäß ausgeführt wird. Dies stellt jedoch keine Funktionsstörung dar.
● Beim Fahren in speziellen Bereichen, wie z. B. an einer Maut-Stelle oder an einer
Kreuzung
● Beim Fahren in einer scharfen Kurve
● Wenn Spurmarkierungen extrem eng oder breit sind
● Wenn das Fahrzeug auf Grund einer schweren Ladung oder eines falschen Reifen-
fülldrucks eine ungewöhnlich starke Seitwärtsneigung hat
● Wenn der Fahrzeugabstand zum vorausfahrenden Fahrzeug extrem gering ist
● Wenn die Spurmarkierungen gelb sind (diese sind für das System schwerer als
weiße Markierungen zu erkennen)
● Wenn die Spurmarkierungen unterbrochen sind oder wenn Plastikpunkte für die
Fahrbahnmarkierung (Botts’ Dots) oder Steine als Abgrenzung verwendet werden

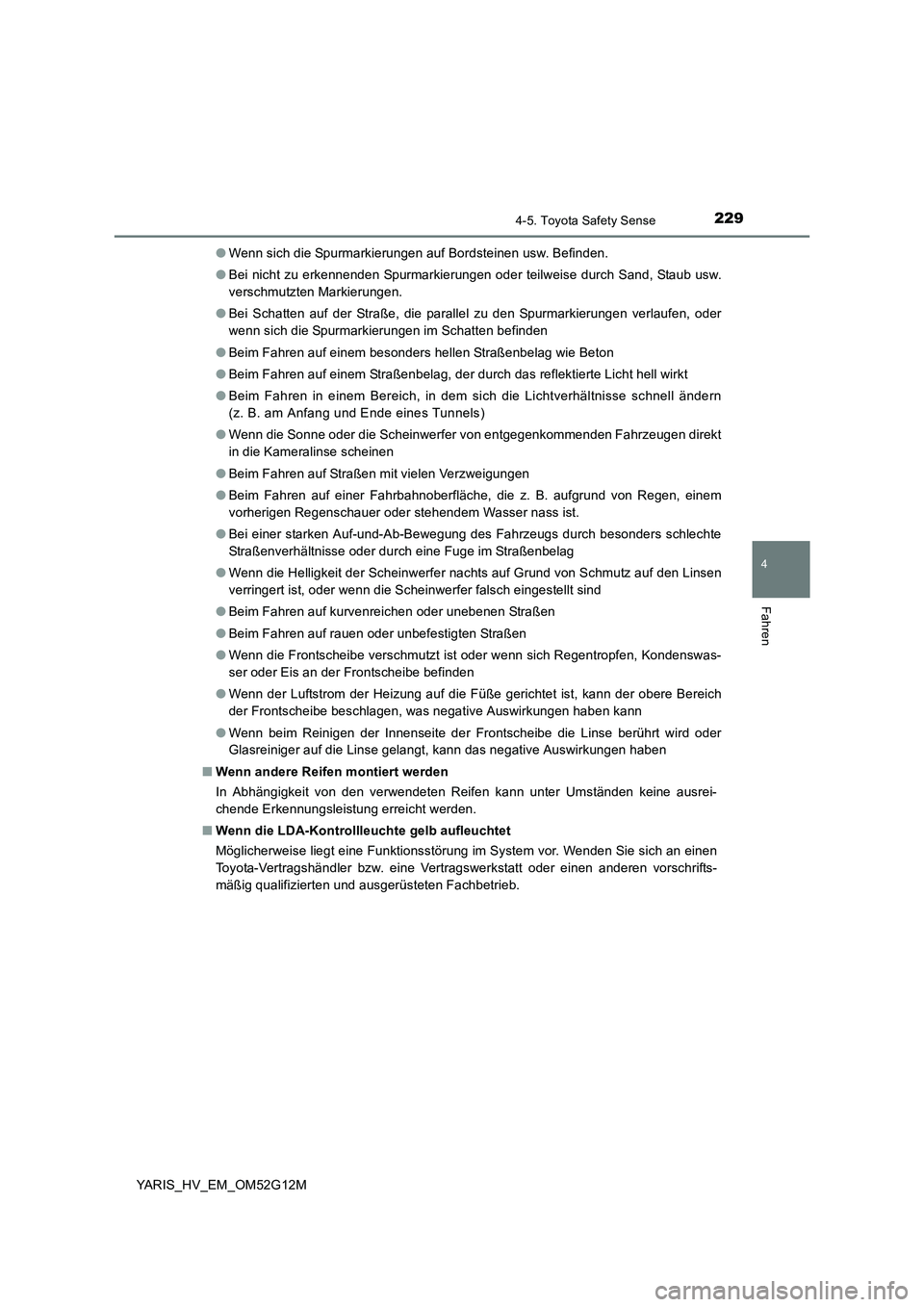

2294-5. Toyota Safety Sense
4
Fahren
YARIS_HV_EM_OM52G12M
● Wenn sich die Spurmarkierungen auf Bordsteinen usw. Befinden.
● Bei nicht zu erkennenden Spurmarkierungen oder teilweise durch Sand, Staub usw.
verschmutzten Markierungen.
● Bei Schatten auf der Straße, die parallel zu den Spurmarkierungen verlaufen, oder
wenn sich die Spurmarkierungen im Schatten befinden
● Beim Fahren auf einem besonders hellen Straßenbelag wie Beton
● Beim Fahren auf einem Straßenbelag, der durch das reflektierte Licht hell wirkt
● Beim Fahren in einem Bereich, in dem sich die Lichtverhältnisse schnell ändern
(z. B. am Anfang und Ende eines Tunnels)
● Wenn die Sonne oder die Scheinwerfer von entgegenkommenden Fahrzeugen direkt
in die Kameralinse scheinen
● Beim Fahren auf Straßen mit vielen Verzweigungen
● Beim Fahren auf einer Fahrbahnoberfläche, die z. B. aufgrund von Regen, einem
vorherigen Regenschauer oder stehendem Wasser nass ist.
● Bei einer starken Auf-und-Ab-Bewegung des Fahrzeugs durch besonders schlechte
Straßenverhältnisse oder durch eine Fuge im Straßenbelag
● Wenn die Helligkeit der Scheinwerfer nachts auf Grund von Schmutz auf den Linsen
verringert ist, oder wenn die Scheinwerfer falsch eingestellt sind
● Beim Fahren auf kurvenreichen oder unebenen Straßen
● Beim Fahren auf rauen oder unbefestigten Straßen
● Wenn die Frontscheibe verschmutzt ist oder wenn sich Regentropfen, Kondenswas-
ser oder Eis an der Frontscheibe befinden
● Wenn der Luftstrom der Heizung auf die Füße gerichtet ist, kann der obere Bereich
der Frontscheibe beschlagen, was negative Auswirkungen haben kann
● Wenn beim Reinigen der Innenseite der Frontscheibe die Linse berührt wird oder
Glasreiniger auf die Linse gelangt, kann das negative Auswirkungen haben
■ Wenn andere Reifen montiert werden
In Abhängigkeit von den verwendeten Reifen kann unter Umständen keine ausrei-
chende Erkennungsleistung erreicht werden.
■ Wenn die LDA-Kontrollleuchte gelb aufleuchtet
Möglicherweise liegt eine Funktionsstörung im System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.

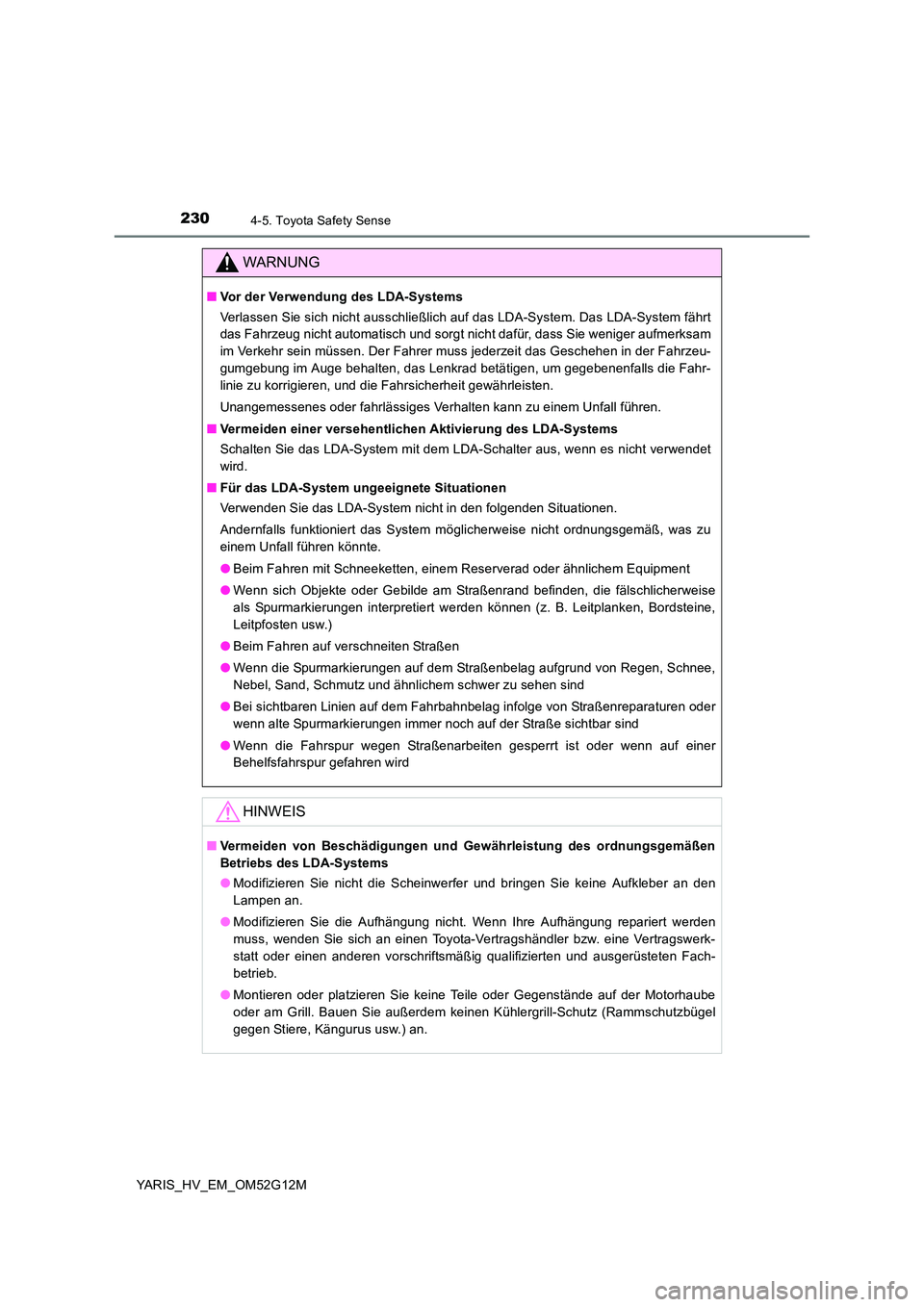

2304-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M
WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und sorgt nicht dafür, dass Sie weniger aufmerksam
im Verkehr sein müssen. Der Fahrer muss jederzeit das Geschehen in der Fahrzeu-
gumgebung im Auge behalten, das Lenkrad betätigen, um gegebenenfalls die Fahr-
linie zu korrigieren, und die Fahrsicherheit gewährleisten.
Unangemessenes oder fahrlässiges Verhalten kann zu einem Unfall führen.
■ Vermeiden einer versehentlichen Aktivierung des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn es nicht verwendet
wird.
■ Für das LDA-System ungeeignete Situationen
Verwenden Sie das LDA-System nicht in den folgenden Situationen.
Andernfalls funktioniert das System möglicherweise nicht ordnungsgemäß, was zu
einem Unfall führen könnte.
● Beim Fahren mit Schneeketten, einem Reserverad oder ähnlichem Equipment
● Wenn sich Objekte oder Gebilde am Straßenrand befinden, die fälschlicherweise
als Spurmarkierungen interpretiert werden können (z. B. Leitplanken, Bordsteine,
Leitpfosten usw.)
● Beim Fahren auf verschneiten Straßen
● Wenn die Spurmarkierungen auf dem Straßenbelag aufgrund von Regen, Schnee,
Nebel, Sand, Schmutz und ähnlichem schwer zu sehen sind
● Bei sichtbaren Linien auf dem Fahrbahnbelag infolge von Straßenreparaturen oder
wenn alte Spurmarkierungen immer noch auf der Straße sichtbar sind
● Wenn die Fahrspur wegen Straßenarbeiten gesperrt ist oder wenn auf einer
Behelfsfahrspur gefahren wird
HINWEIS
■ Vermeiden von Beschädigungen und Gewährleistung des ordnungsgemäßen
Betriebs des LDA-Systems
● Modifizieren Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber an den
Lampen an.
● Modifizieren Sie die Aufhängung nicht. Wenn Ihre Aufhängung repariert werden
muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
● Montieren oder platzieren Sie keine Teile oder Gegenstände auf der Motorhaube
oder am Grill. Bauen Sie außerdem keinen Kühlergrill-Schutz (Rammschutzbügel
gegen Stiere, Kängurus usw.) an.

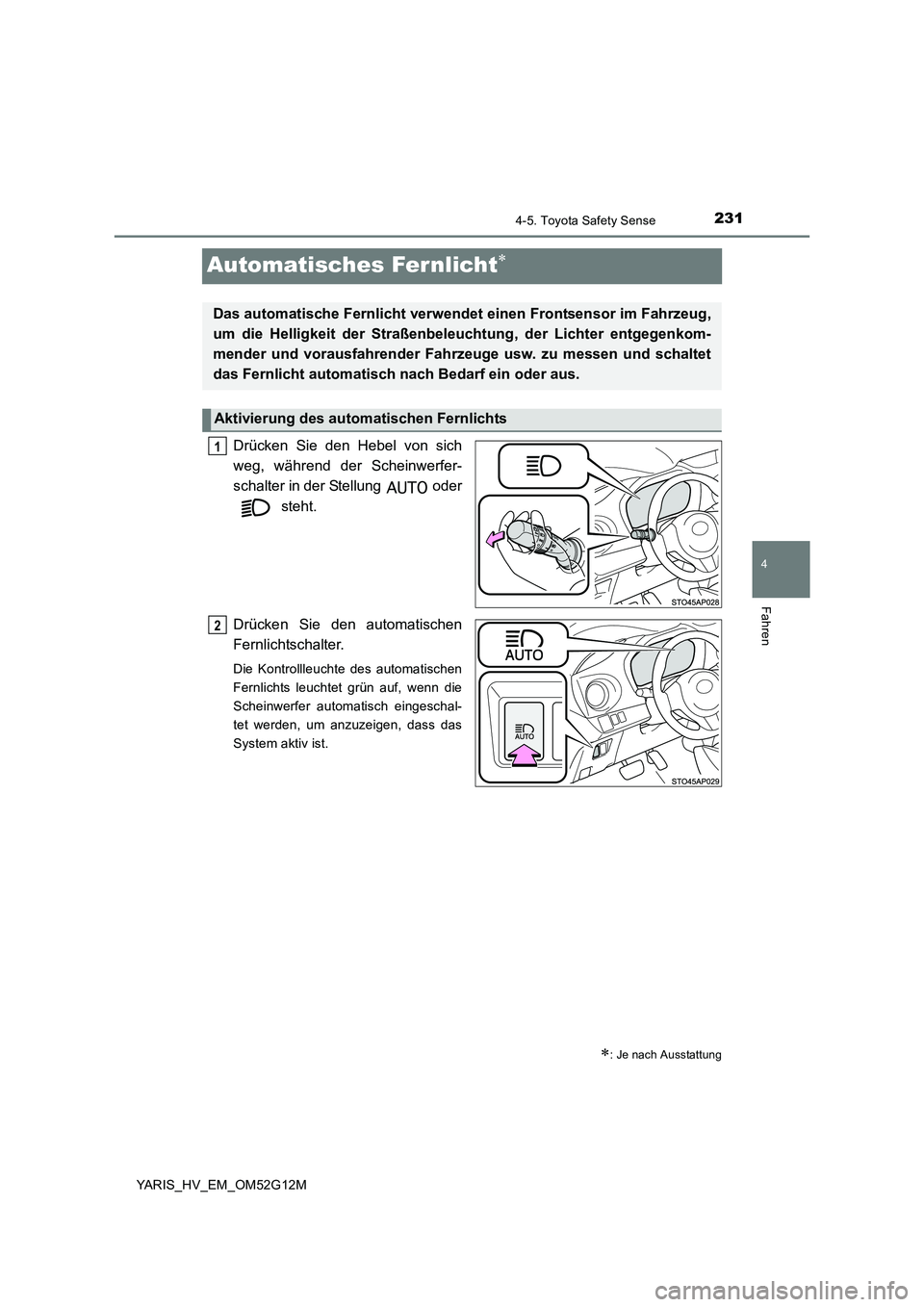

231
4
4-5. Toyota Safety Sense
Fahren
YARIS_HV_EM_OM52G12M
Automatisches Fernlicht
Drücken Sie den Hebel von sich
weg, während der Scheinwerfer-
schalter in der Stellung oder
steht.
Drücken Sie den automatischen
Fernlichtschalter.
Die Kontrollleuchte des automatischen
Fernlichts leuchtet grün auf, wenn die
Scheinwerfer automatisch eingeschal-
tet werden, um anzuzeigen, dass das
System aktiv ist.
: Je nach Ausstattung
Das automatische Fernlicht verwendet einen Frontsensor im Fahrzeug,
um die Helligkeit der Straßenbeleuchtung, der Lichter entgegenkom-
mender und vorausfahrender Fahrzeuge usw. zu messen und schaltet
das Fernlicht automatisch nach Bedarf ein oder aus.
Aktivierung des automatischen Fernlichts
1
2

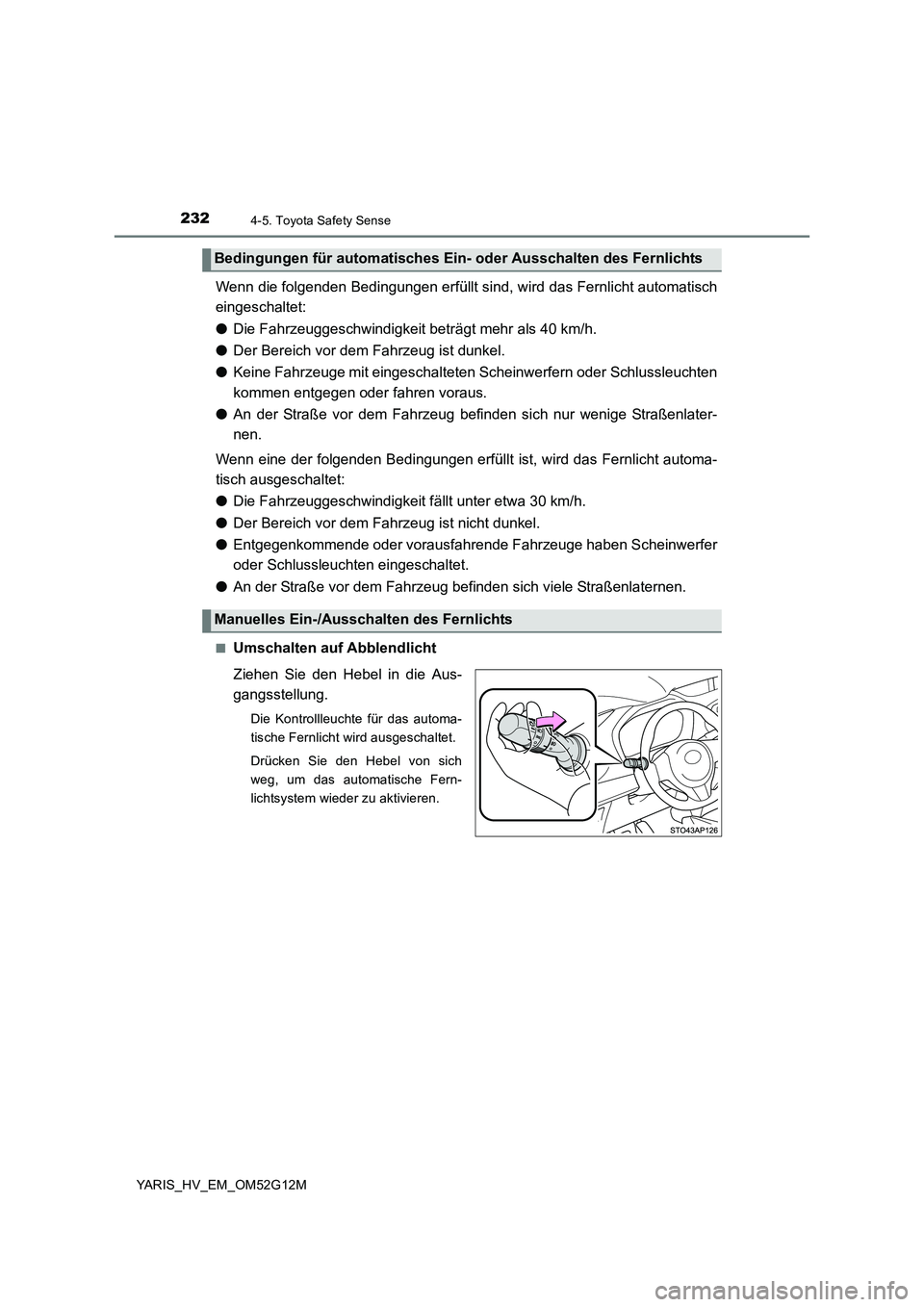

2324-5. Toyota Safety Sense
YARIS_HV_EM_OM52G12M
Wenn die folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch
eingeschaltet:
● Die Fahrzeuggeschwindigkeit beträgt mehr als 40 km/h.
● Der Bereich vor dem Fahrzeug ist dunkel.
● Keine Fahrzeuge mit eingeschalteten Scheinwerfern oder Schlussleuchten
kommen entgegen oder fahren voraus.
● An der Straße vor dem Fahrzeug befinden sich nur wenige Straßenlater-
nen.
Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automa-
tisch ausgeschaltet:
● Die Fahrzeuggeschwindigkeit fällt unter etwa 30 km/h.
● Der Bereich vor dem Fahrzeug ist nicht dunkel.
● Entgegenkommende oder vorausfahrende Fahrzeuge haben Scheinwerfer
oder Schlussleuchten eingeschaltet.
● An der Straße vor dem Fahrzeug befinden sich viele Straßenlaternen.
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in die Aus-
gangsstellung.
Die Kontrollleuchte für das automa-
tische Fernlicht wird ausgeschaltet.
Drücken Sie den Hebel von sich
weg, um das automatische Fern-
lichtsystem wieder zu aktivieren.
Bedingungen für automatisches Ein- oder Ausschalten des Fernlichts
Manuelles Ein-/Ausschalten des Fernlichts
