3617-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52G12M

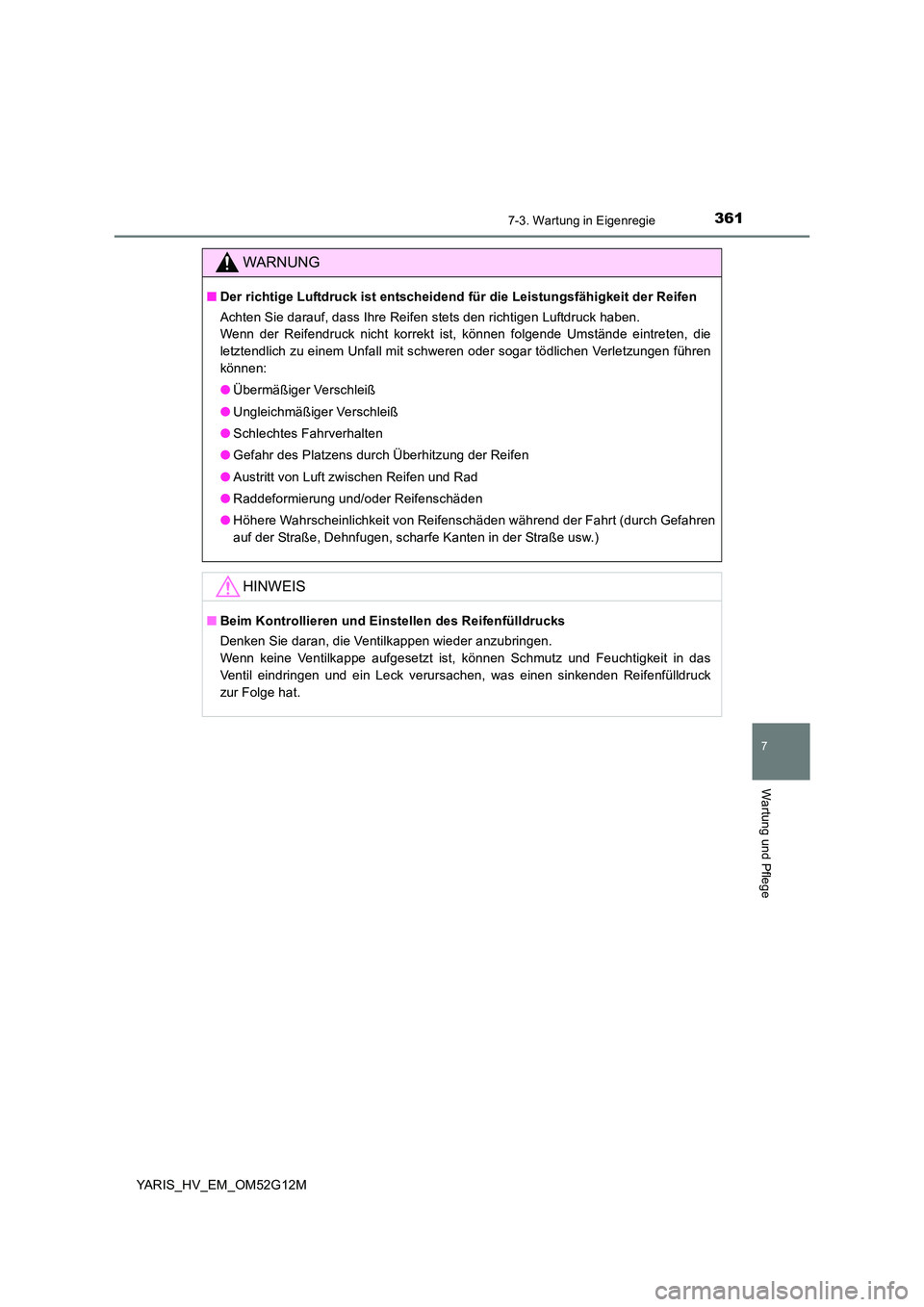

WARNUNG
■Der richtige Luftdruck ist entscheidend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn der Reifendruck nicht korrekt ist, können folgende Umstände eintreten, die
letztendlich zu einem Unfall mit schweren oder sogar tödlichen Verletzungen führen
können:
● Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechtes Fahrverhalten
● Gefahr des Platzens durch Überhitzung der Reifen
● Austritt von Luft zwischen Reifen und Rad
● Raddeformierung und/oder Reifenschäden
● Höhere Wahrscheinlichkeit von Reifenschäden während der Fahrt (durch Gefahren
auf der Straße, Dehnfugen, scharfe Kanten in der Straße usw.)
HINWEIS
■ Beim Kontrollieren und Einstellen des Reifenfülldrucks
Denken Sie daran, die Ventilkappen wieder anzubringen.
Wenn keine Ventilkappe aufgesetzt ist, können Schmutz und Feuchtigkeit in das
Ventil eindringen und ein Leck verursachen, was einen sinkenden Reifenfülldruck
zur Folge hat.

3627-3. Wartung in Eigenregie
YARIS_HV_EM_OM52G12M

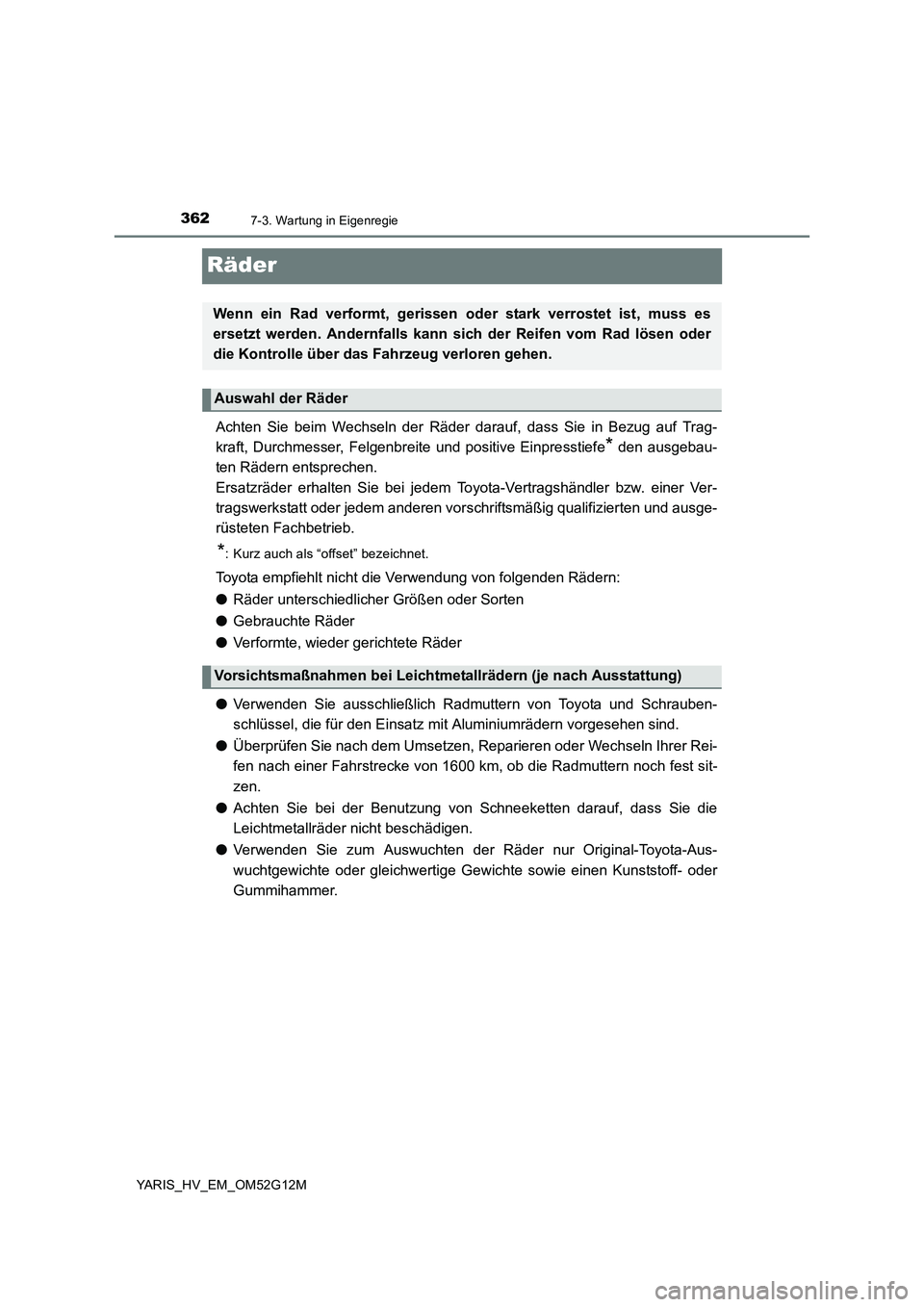

Räder
Achten Sie beim Wechseln der Räder darauf, dass Sie in Bezug auf Trag-
kraft, Durchmesser, Felgenbreite und positive Einpresstiefe* den ausgebau-
ten Rädern entsprechen.
Ersatzräder erhalten Sie bei jedem To yota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder jedem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung von folgenden Rädern:
● Räder unterschiedlicher Größen oder Sorten
● Gebrauchte Räder
● Verformte, wieder gerichtete Räder
● Verwenden Sie ausschließlich Radmuttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit Aluminiumrädern vorgesehen sind.
● Überprüfen Sie nach dem Umsetzen, Reparieren oder Wechseln Ihrer Rei-
fen nach einer Fahrstrecke von 1600 km, ob die Radmuttern noch fest sit-
zen.
● Achten Sie bei der Benutzung von Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
● Verwenden Sie zum Auswuchten der Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige Gewichte sowie einen Kunststoff- oder
Gummihammer.
Wenn ein Rad verformt, gerissen oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann si ch der Reifen vom Rad lösen oder
die Kontrolle über das Fahrzeug verloren gehen.
Auswahl der Räder
Vorsichtsmaßnahmen bei Leichtmetallrädern (je nach Ausstattung)

3637-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52G12M

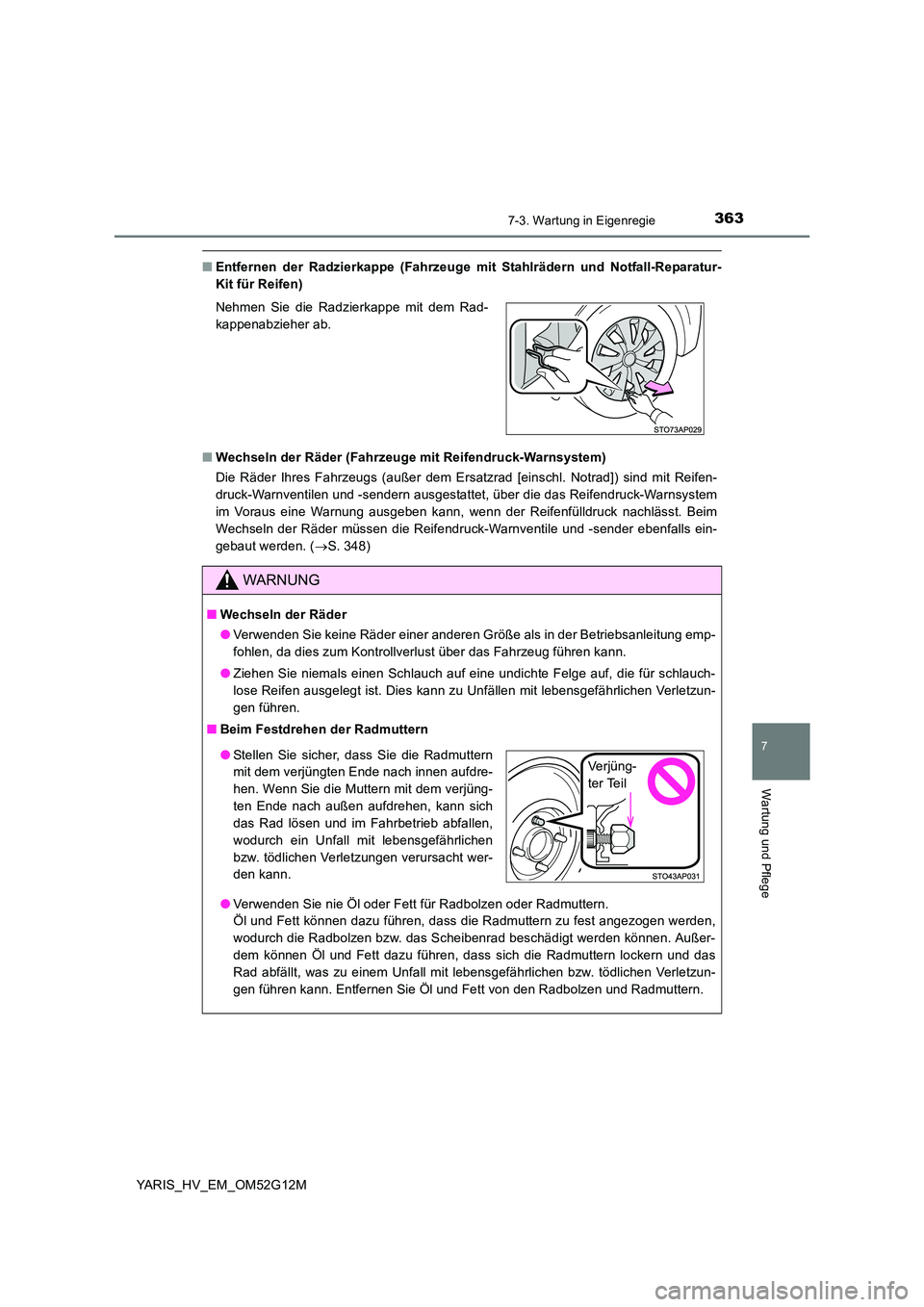

■Entfernen der Radzierkappe (Fahrzeuge mit Stahlrädern und Notfall-Reparatur-
Kit für Reifen)
■ Wechseln der Räder (Fahrzeuge mit Reifendruck-Warnsystem)
Die Räder Ihres Fahrzeugs (außer dem Ersatzrad [einschl. Notrad]) sind mit Reifen-
druck-Warnventilen und -sendern ausgestattet, über die das Reifendruck-Warnsystem
im Voraus eine Warnung ausgeben kann, wenn der Reifenfülldruck nachlässt. Beim
Wechseln der Räder müssen die Reifendruck-Warnventile und -sender ebenfalls ein-
gebaut werden. ( S. 348)
Nehmen Sie die Radzierkappe mit dem Rad-
kappenabzieher ab.
WARNUNG
■ Wechseln der Räder
● Verwenden Sie keine Räder einer anderen Größe als in der Betriebsanleitung emp-
fohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
● Ziehen Sie niemals einen Schlauch auf eine undichte Felge auf, die für schlauch-
lose Reifen ausgelegt ist. Dies kann zu Unfällen mit lebensgefährlichen Verletzun-
gen führen.
■ Beim Festdrehen der Radmuttern
● Verwenden Sie nie Öl oder Fett für Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch die Radbolzen bzw. das Scheibenrad beschädigt werden können. Außer-
dem können Öl und Fett dazu führen, dass sich die Radmuttern lockern und das
Rad abfällt, was zu einem Unfall mit lebensgefährlichen bzw. tödlichen Verletzun-
gen führen kann. Entfernen Sie Öl und Fett von den Radbolzen und Radmuttern.
● Stellen Sie sicher, dass Sie die Radmuttern
mit dem verjüngten Ende nach innen aufdre-
hen. Wenn Sie die Muttern mit dem verjüng-
ten Ende nach außen aufdrehen, kann sich
das Rad lösen und im Fahrbetrieb abfallen,
wodurch ein Unfall mit lebensgefährlichen
bzw. tödlichen Verletzungen verursacht wer-
den kann.
Verjüng-
ter Teil

3647-3. Wartung in Eigenregie
YARIS_HV_EM_OM52G12M

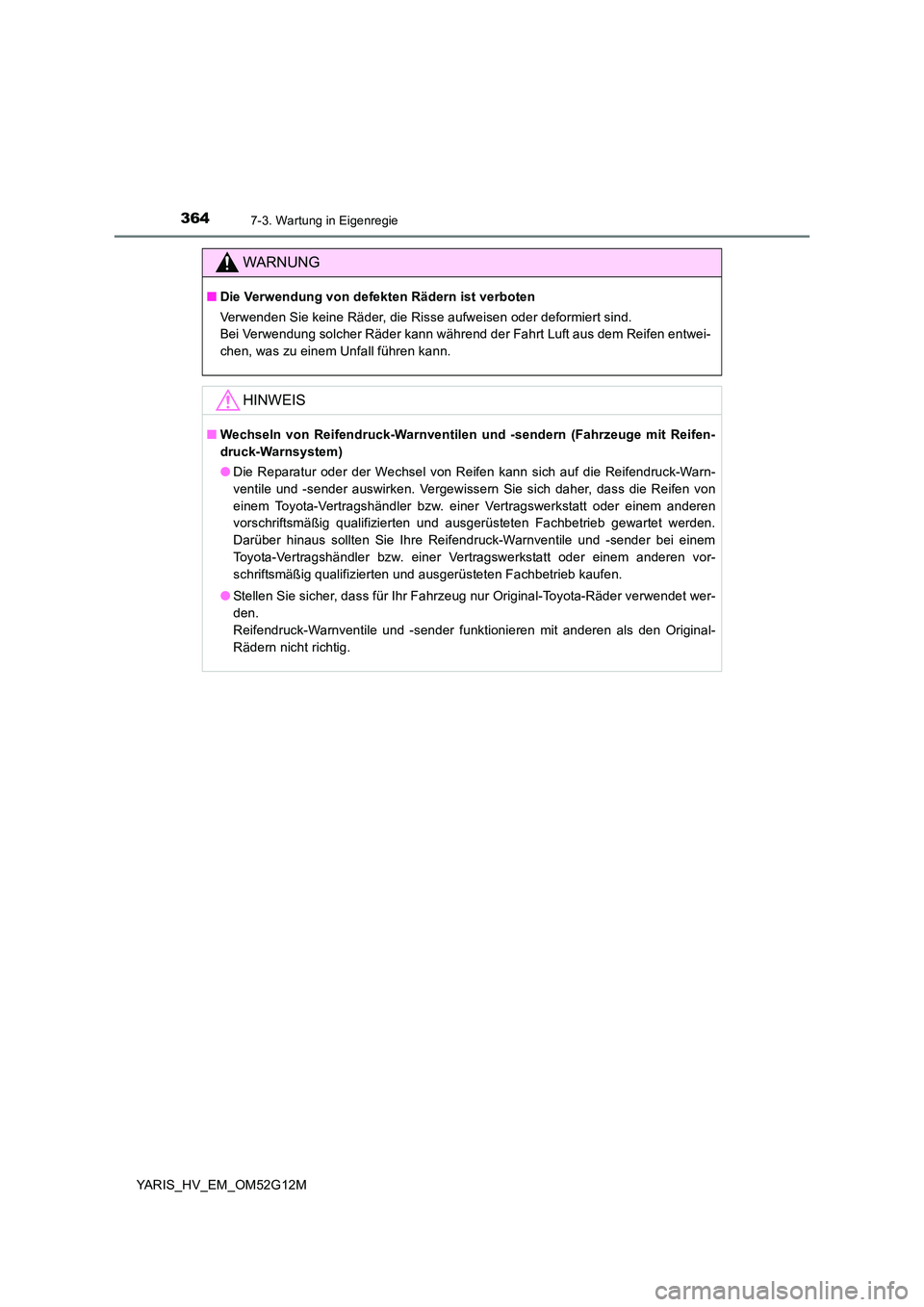

WARNUNG
■Die Verwendung von defekten Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind.
Bei Verwendung solcher Räder kann während der Fahrt Luft aus dem Reifen entwei-
chen, was zu einem Unfall führen kann.
HINWEIS
■ Wechseln von Reifendruck-Warnventilen und -sendern (Fahrzeuge mit Reifen-
druck-Warnsystem)
● Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warn-
ventile und -sender auswirken. Vergewissern Sie sich daher, dass die Reifen von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb gewartet werden.
Darüber hinaus sollten Sie Ihre Reifendruck-Warnventile und -sender bei einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb kaufen.
● Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet wer-
den.
Reifendruck-Warnventile und -sender funktionieren mit anderen als den Original-
Rädern nicht richtig.

3657-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52G12M

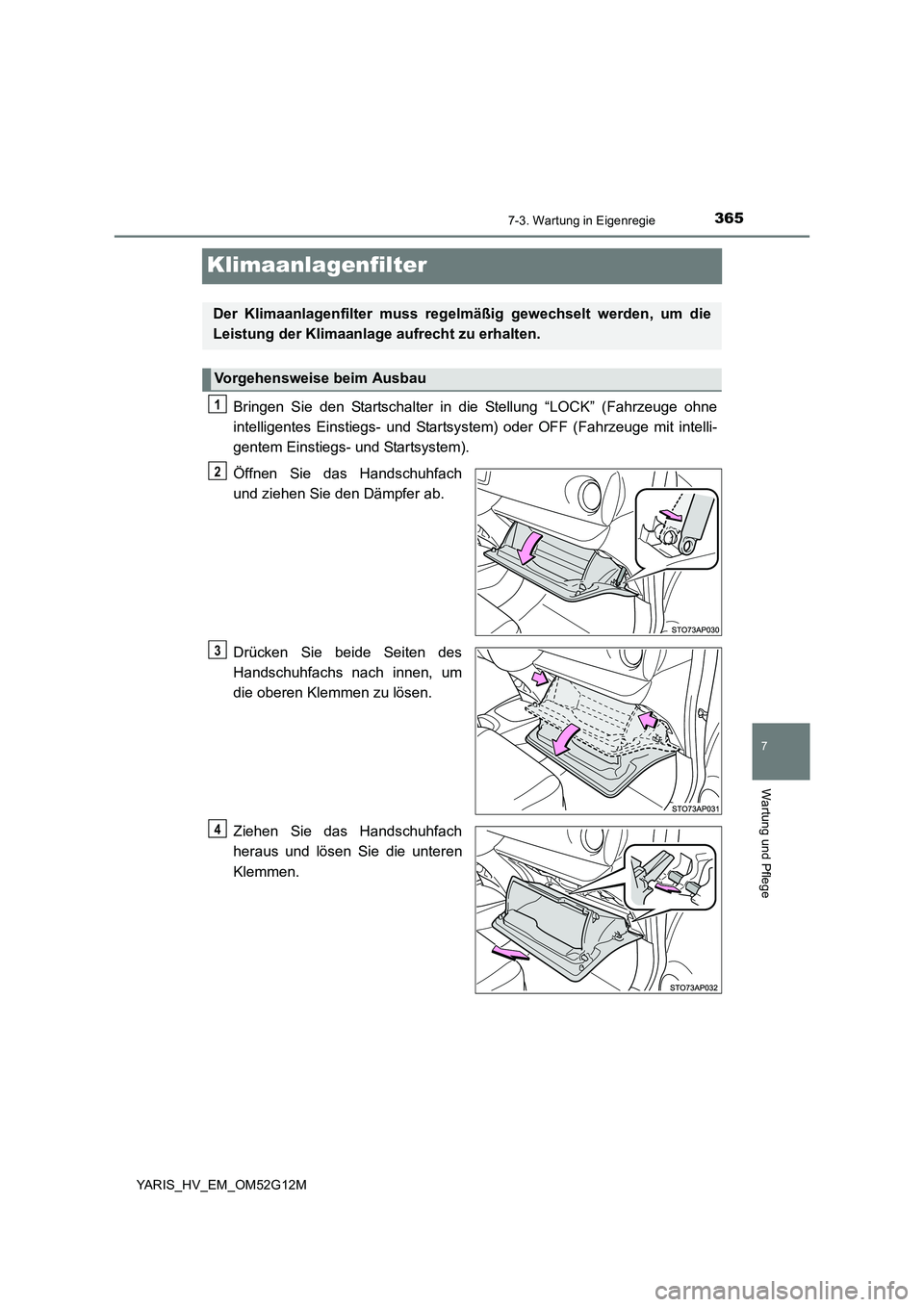

Klimaanlagenfilter
Bringen Sie den Startschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).
Öffnen Sie das Handschuhfach
und ziehen Sie den Dämpfer ab.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen.
Ziehen Sie das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Vorgehensweise beim Ausbau
1
2
3
4

3667-3. Wartung in Eigenregie
YARIS_HV_EM_OM52G12M

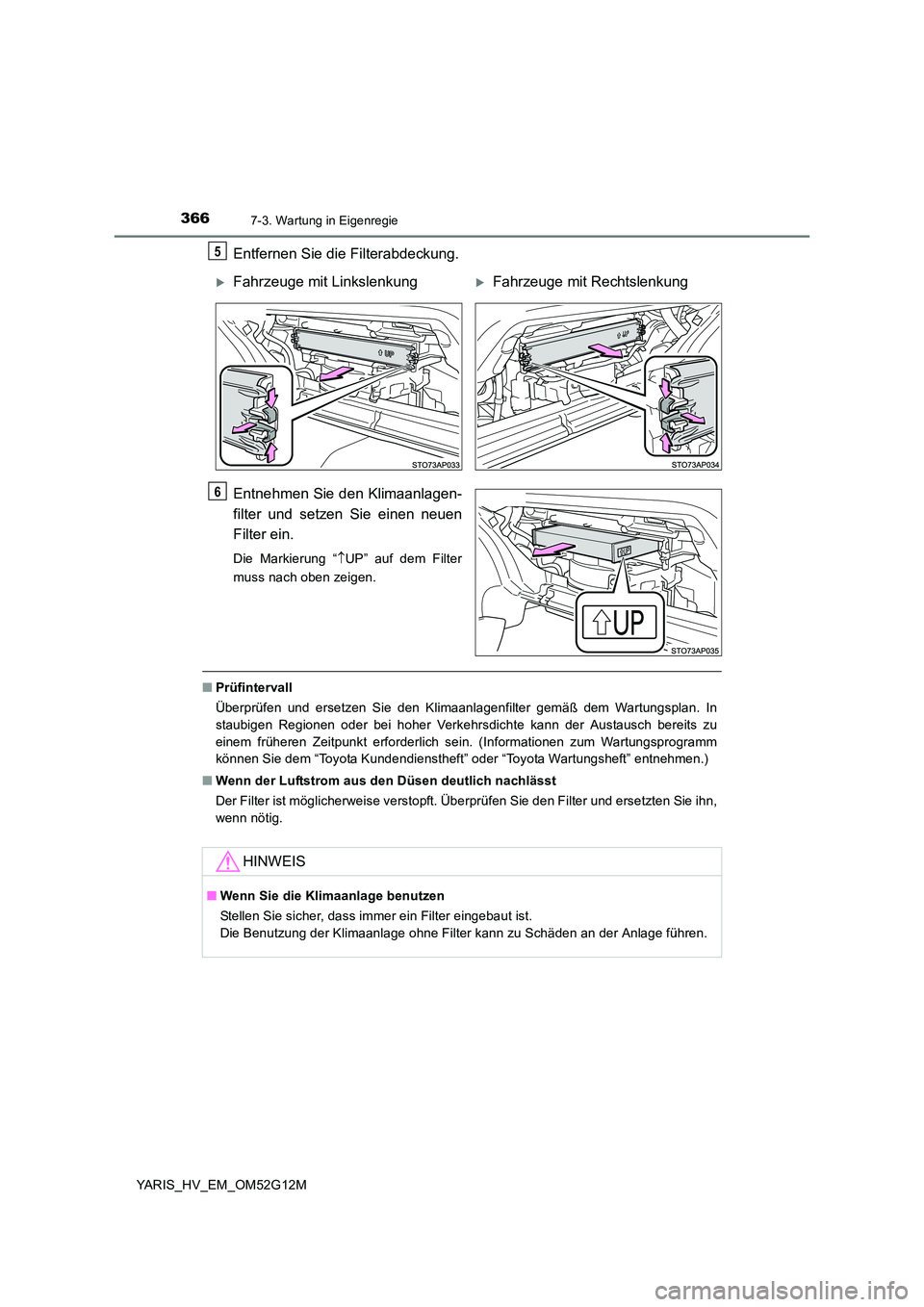

Entfernen Sie die Filterabdeckung.
Entnehmen Sie den Klimaanlagen-
filter und setzen Sie einen neuen
Filter ein.
Die Markierung “ UP” auf dem Filter
muss nach oben zeigen.
■ Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder bei hoher Verkehrsdichte kann der Austausch bereits zu
einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungsprogramm
können Sie dem “Toyota Kundendienstheft” oder “Toyota Wartungsheft” entnehmen.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn,
wenn nötig.
5
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
6
HINWEIS
■ Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingebaut ist.
Die Benutzung der Klimaanlage ohne Filter kann zu Schäden an der Anlage führen.

3677-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52G12M

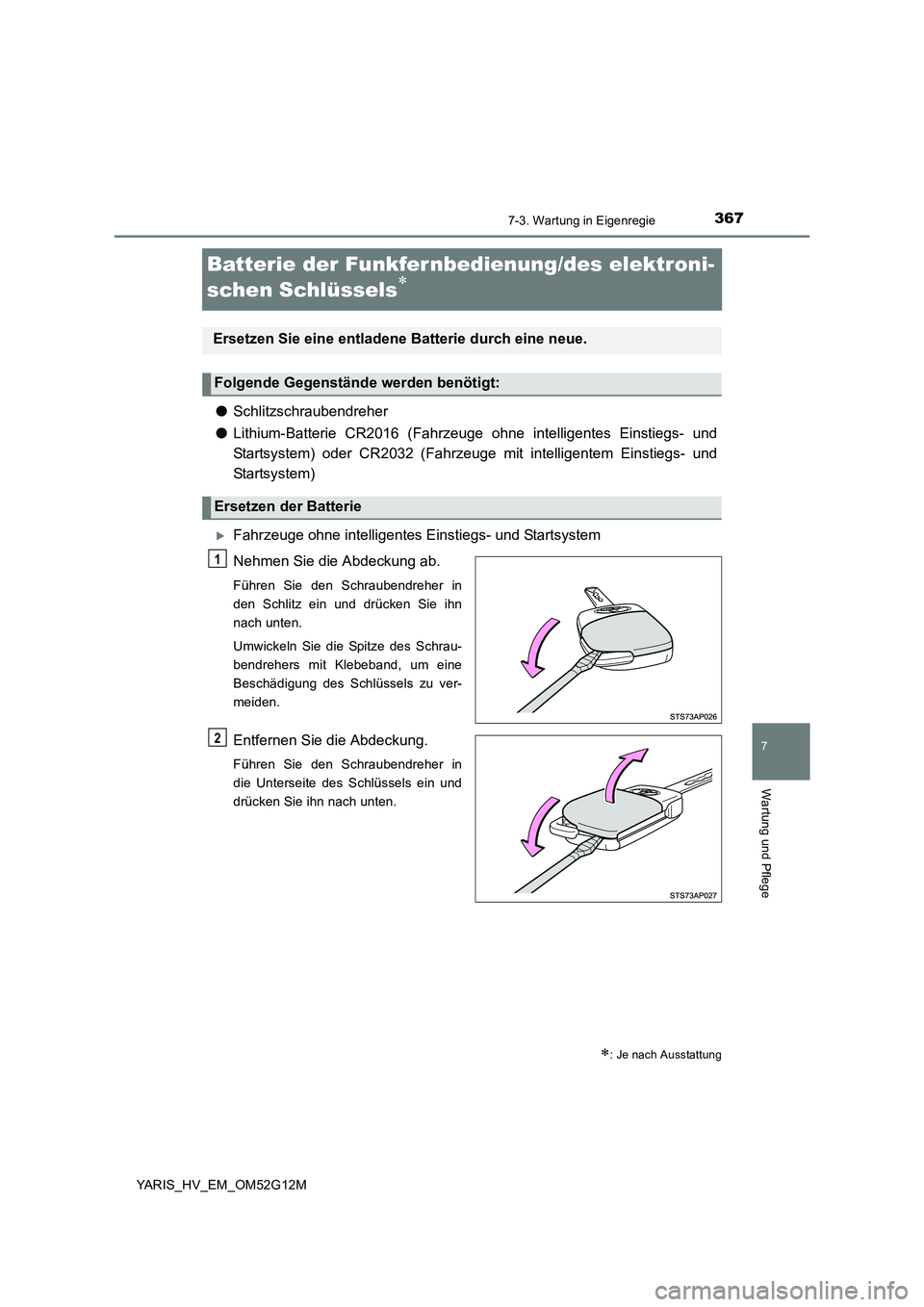

Batterie der Funkfer nbedienung/des elektroni-
schen Schlüssels
● Schlitzschraubendreher
● Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Einstiegs- und
Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem)
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Nehmen Sie die Abdeckung ab.
Führen Sie den Schraubendreher in
den Schlitz ein und drücken Sie ihn
nach unten.
Umwickeln Sie die Spitze des Schrau-
bendrehers mit Klebeband, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Abdeckung.
Führen Sie den Schraubendreher in
die Unterseite des Schlüssels ein und
drücken Sie ihn nach unten.
: Je nach Ausstattung
Ersetzen Sie eine entladene Batterie durch eine neue.
Folgende Gegenstände werden benötigt:
Ersetzen der Batterie
1
2

3687-3. Wartung in Eigenregie
YARIS_HV_EM_OM52G12M

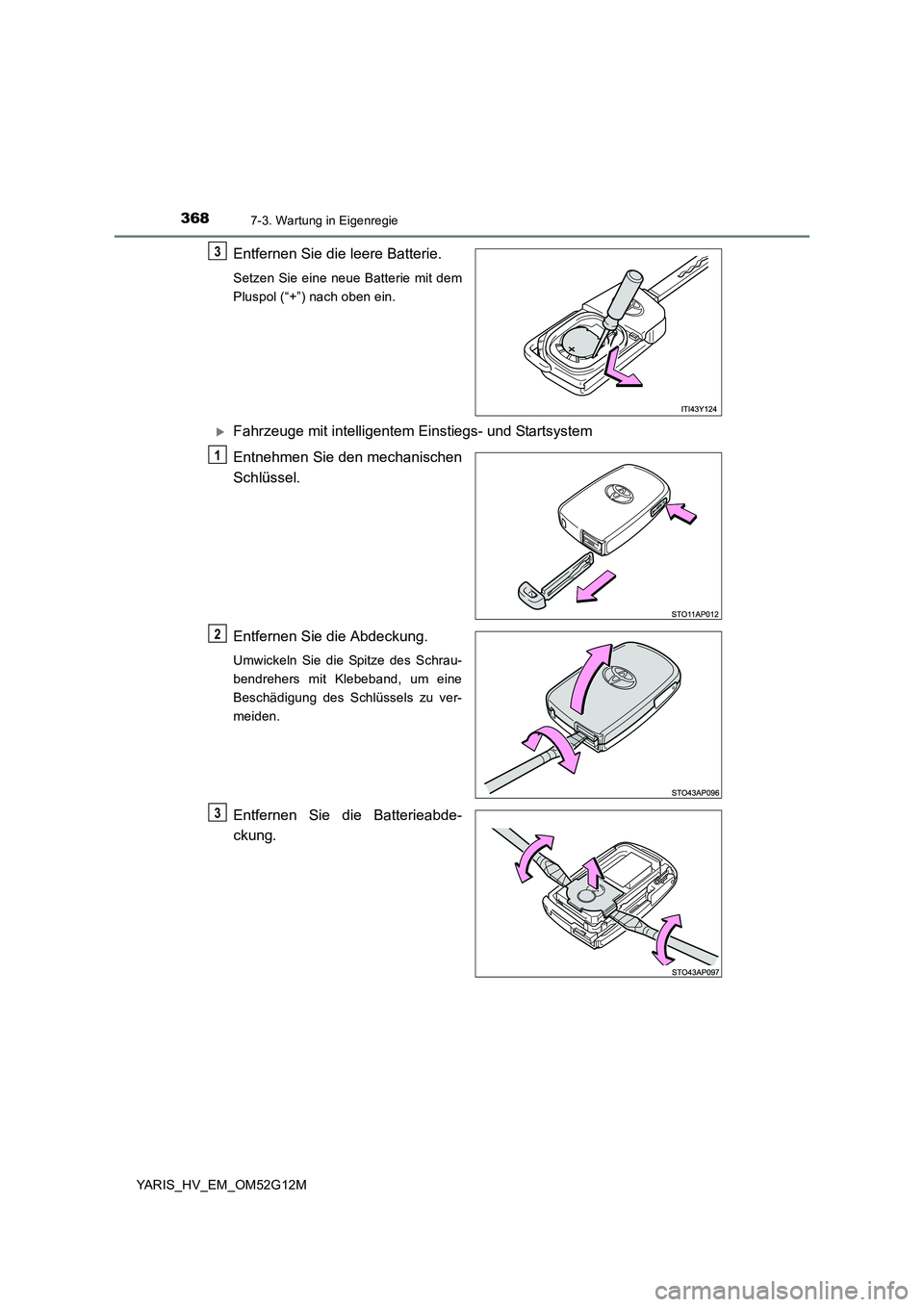

Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
Pluspol (“+”) nach oben ein.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Umwickeln Sie die Spitze des Schrau-
bendrehers mit Klebeband, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Batterieabde-
ckung.
3
1
2
3
