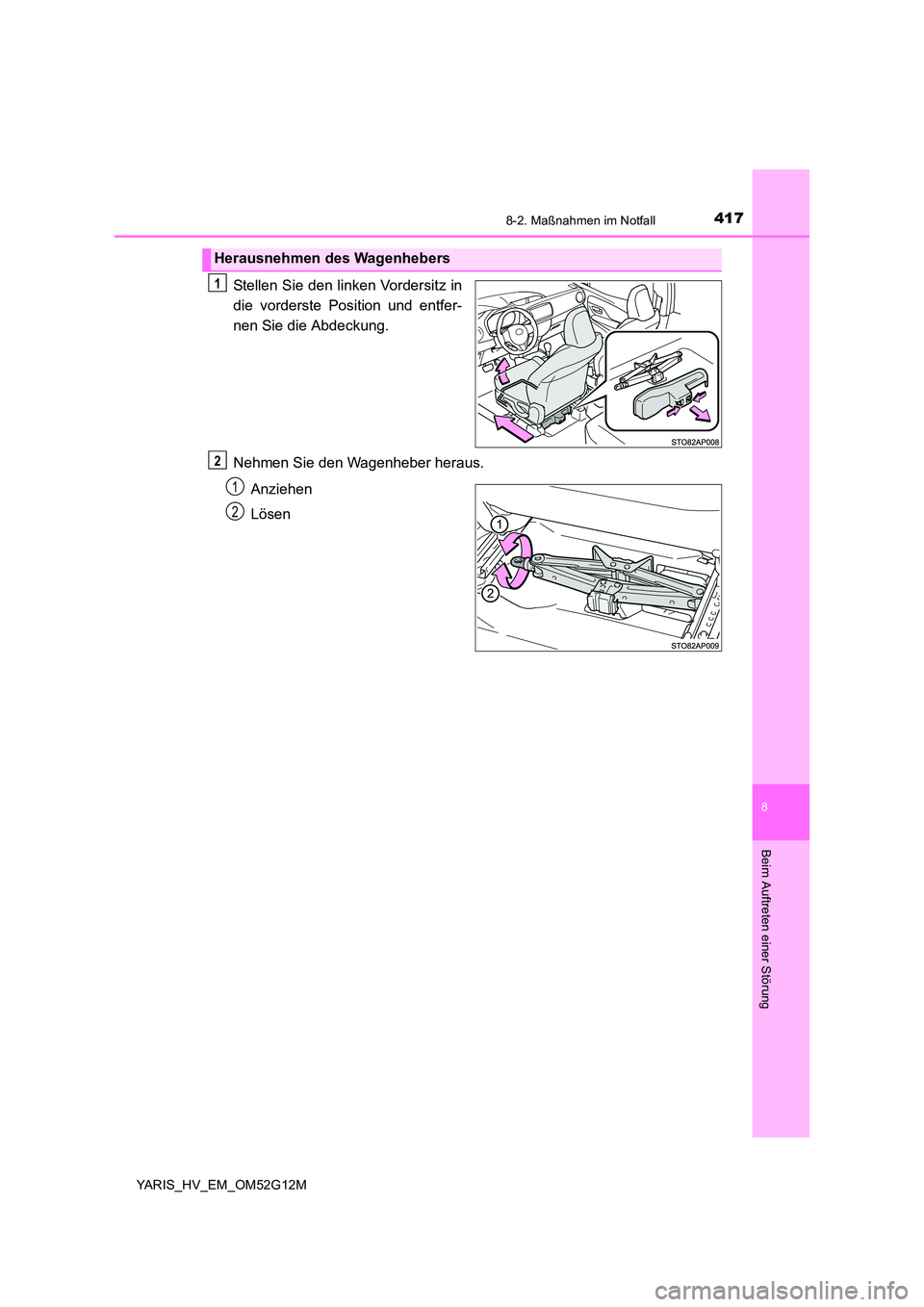

4178-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M
Stellen Sie den linken Vordersitz in
die vorderste Position und entfer-
nen Sie die Abdeckung.
Nehmen Sie den Wagenheber heraus.
Anziehen
Lösen
Herausnehmen des Wagenhebers
1
2
1
2

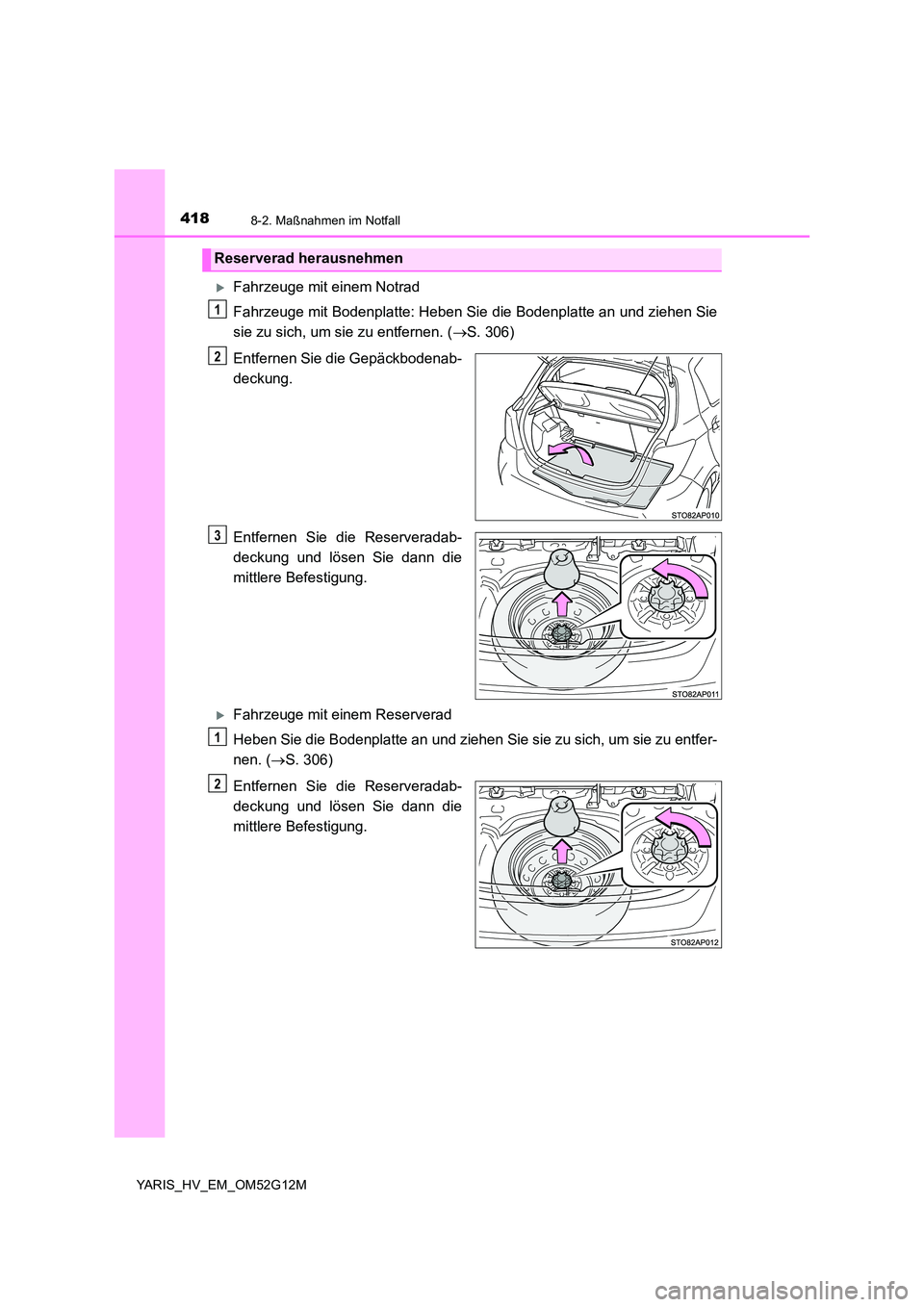

4188-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M
Fahrzeuge mit einem Notrad
Fahrzeuge mit Bodenplatte: Heben Sie die Bodenplatte an und ziehen Sie
sie zu sich, um sie zu entfernen. ( S. 306)
Entfernen Sie die Gepäckbodenab-
deckung.
Entfernen Sie die Reserveradab-
deckung und lösen Sie dann die
mittlere Befestigung.
Fahrzeuge mit einem Reserverad
Heben Sie die Bodenplatte an und ziehen Sie sie zu sich, um sie zu entfer-
nen. ( S. 306)
Entfernen Sie die Reserveradab-
deckung und lösen Sie dann die
mittlere Befestigung.
Reserverad herausnehmen
1
2
3
1
2

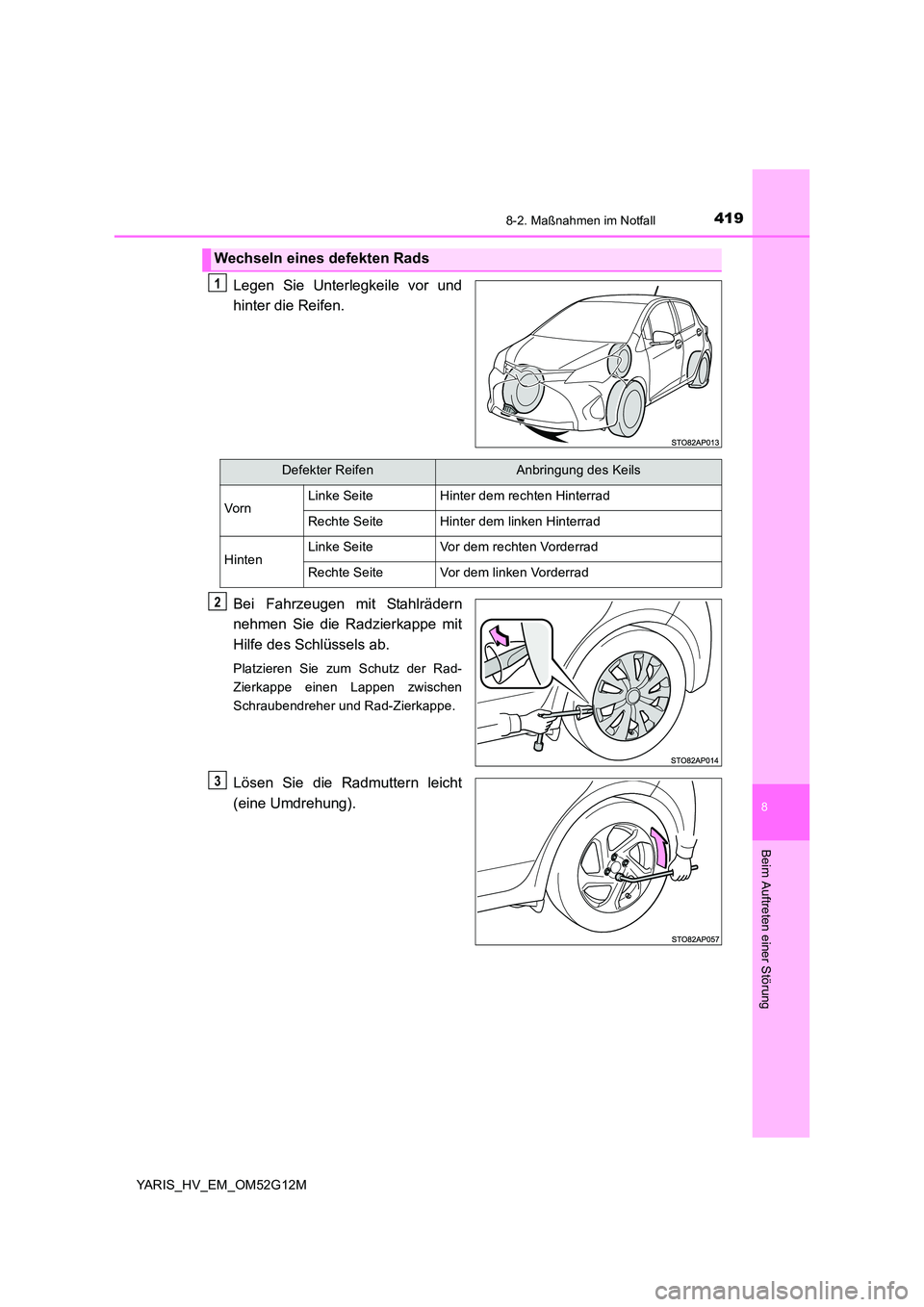

4198-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M
Legen Sie Unterlegkeile vor und
hinter die Reifen.
Bei Fahrzeugen mit Stahlrädern
nehmen Sie die Radzierkappe mit
Hilfe des Schlüssels ab.
Platzieren Sie zum Schutz der Rad-
Zierkappe einen Lappen zwischen
Schraubendreher und Rad-Zierkappe.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Wechseln eines defekten Rads
1
Defekter ReifenAnbringung des Keils
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3

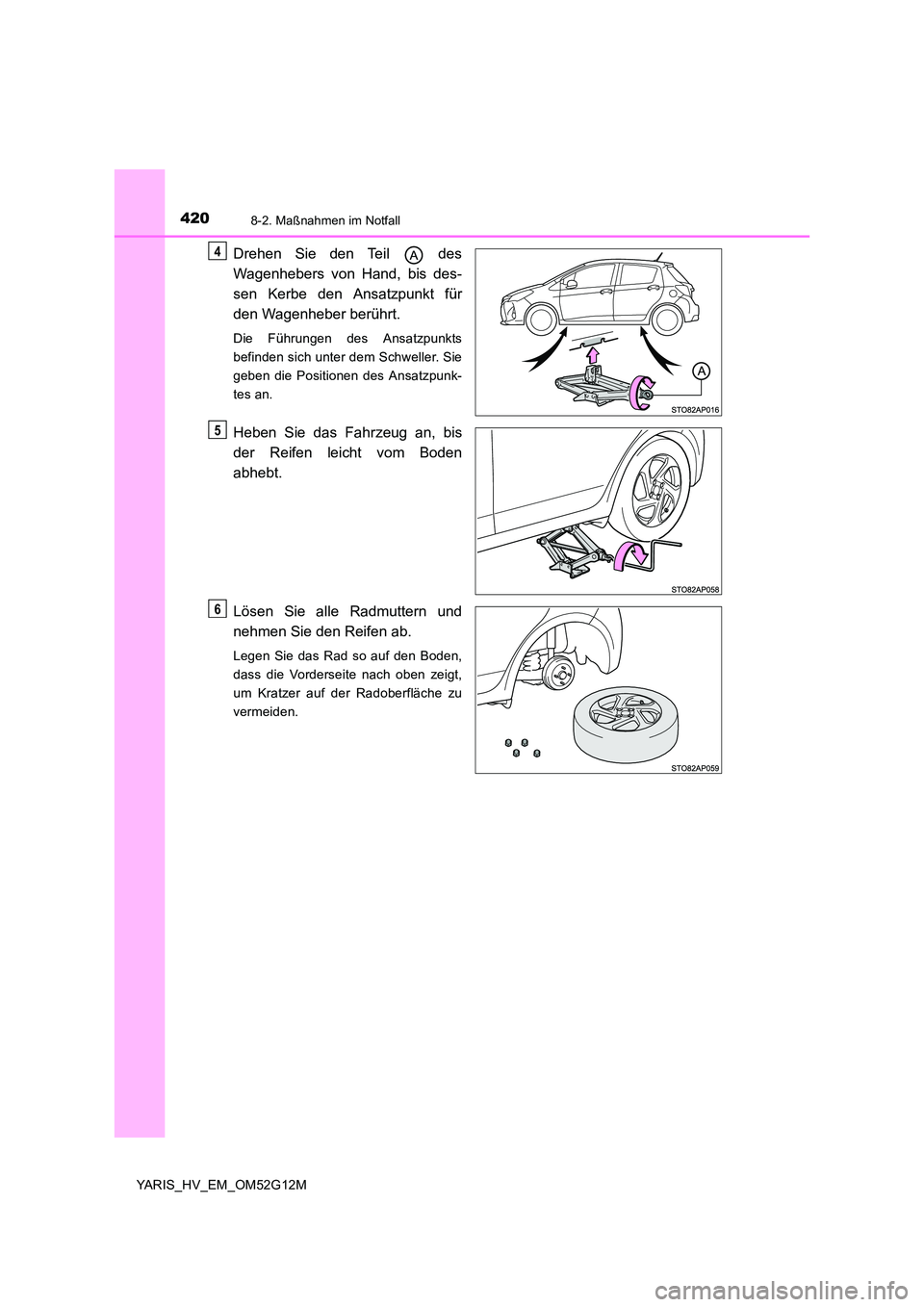

4208-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M
Drehen Sie den Teil des
Wagenhebers von Hand, bis des-
sen Kerbe den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Ansatzpunkts
befinden sich unter dem Schweller. Sie
geben die Positionen des Ansatzpunk-
tes an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Vorderseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4
5
6

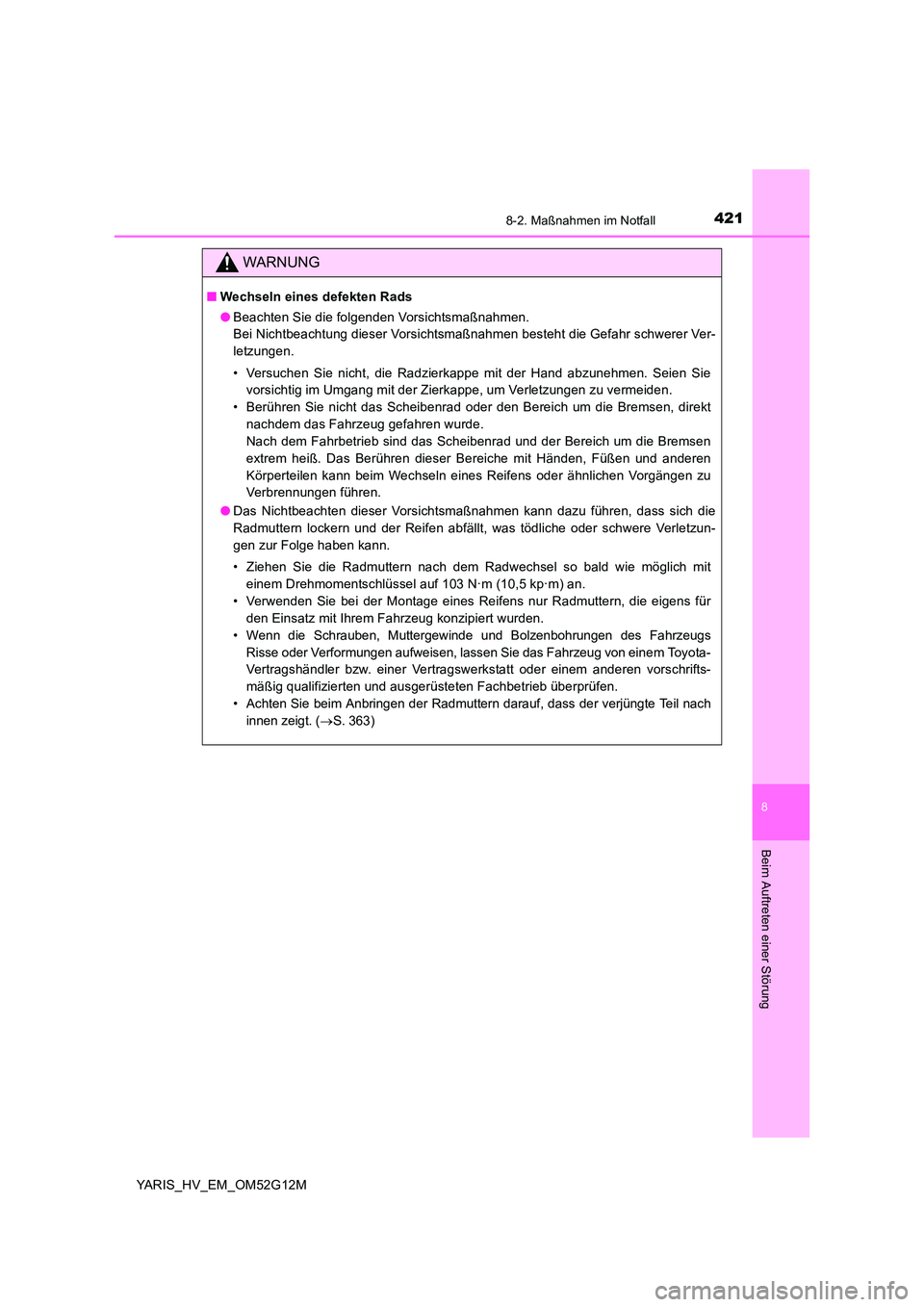

4218-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M
WARNUNG
■Wechseln eines defekten Rads
● Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr schwerer Ver-
letzungen.
• Versuchen Sie nicht, die Radzierkappe mit der Hand abzunehmen. Seien Sie
vorsichtig im Umgang mit der Zierkappe, um Verletzungen zu vermeiden.
• Berühren Sie nicht das Scheibenrad oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind das Scheibenrad und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und anderen
Körperteilen kann beim Wechseln eines Reifens oder ähnlichen Vorgängen zu
Verbrennungen führen.
● Das Nichtbeachten dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N·m (10,5 kp·m) an.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
den Einsatz mit Ihrem Fahrzeug konzipiert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Fahrzeugs
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, dass der verjüngte Teil nach
innen zeigt. ( S. 363)

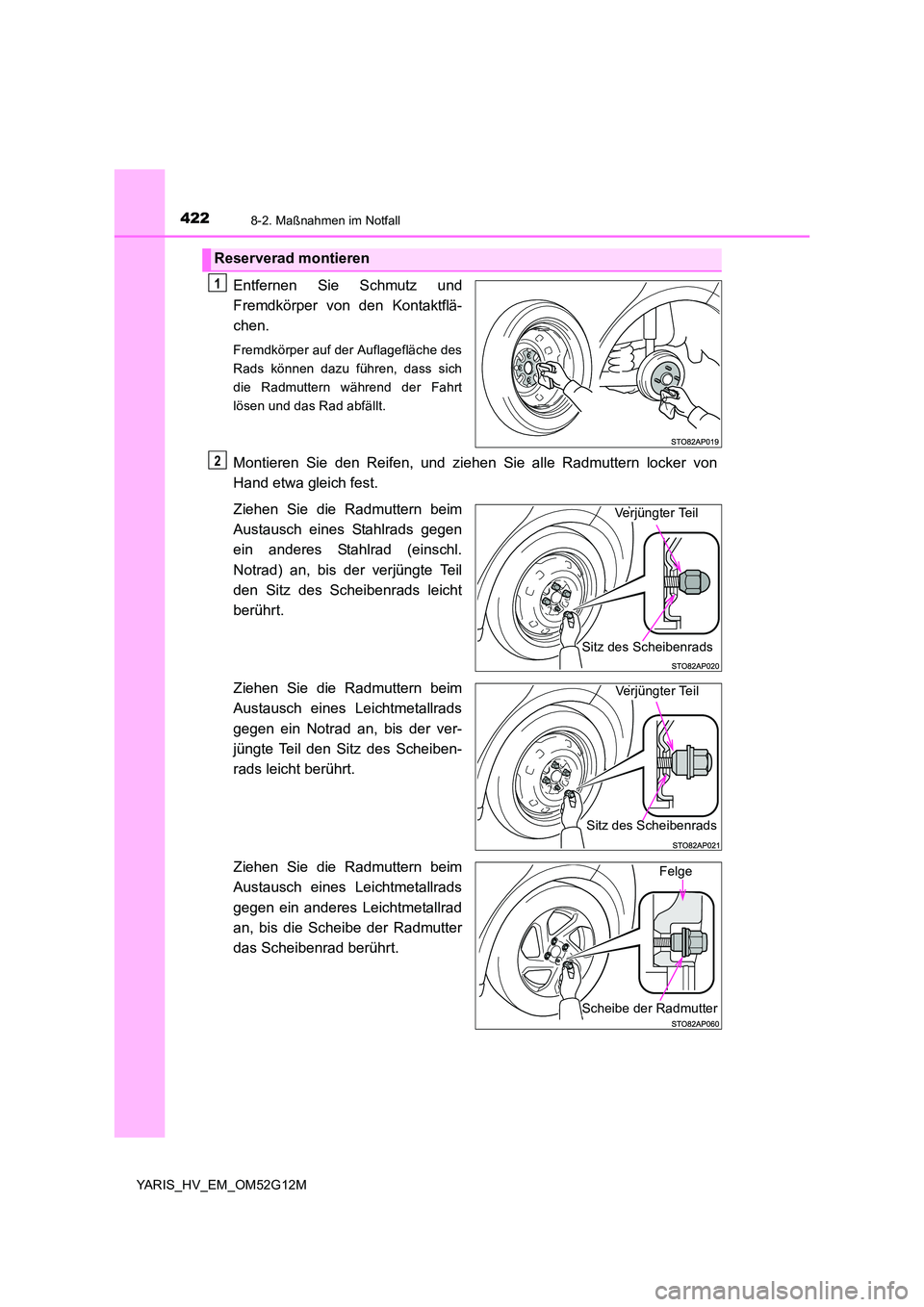

4228-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M
Entfernen Sie Schmutz und
Fremdkörper von den Kontaktflä-
chen.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
Montieren Sie den Reifen, und ziehen Sie alle Radmuttern locker von
Hand etwa gleich fest.
Ziehen Sie die Radmuttern beim
Austausch eines Stahlrads gegen
ein anderes Stahlrad (einschl.
Notrad) an, bis der verjüngte Teil
den Sitz des Scheibenrads leicht
berührt.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein Notrad an, bis der ver-
jüngte Teil den Sitz des Scheiben-
rads leicht berührt.
Ziehen Sie die Radmuttern beim
Austausch eines Leichtmetallrads
gegen ein anderes Leichtmetallrad
an, bis die Scheibe der Radmutter
das Scheibenrad berührt.
Reserverad montieren
1
2
Verjüngter Teil
Sitz des Scheibenrads
Verjüngter Teil
Sitz des Scheibenrads
Felge
Scheibe der Radmutter

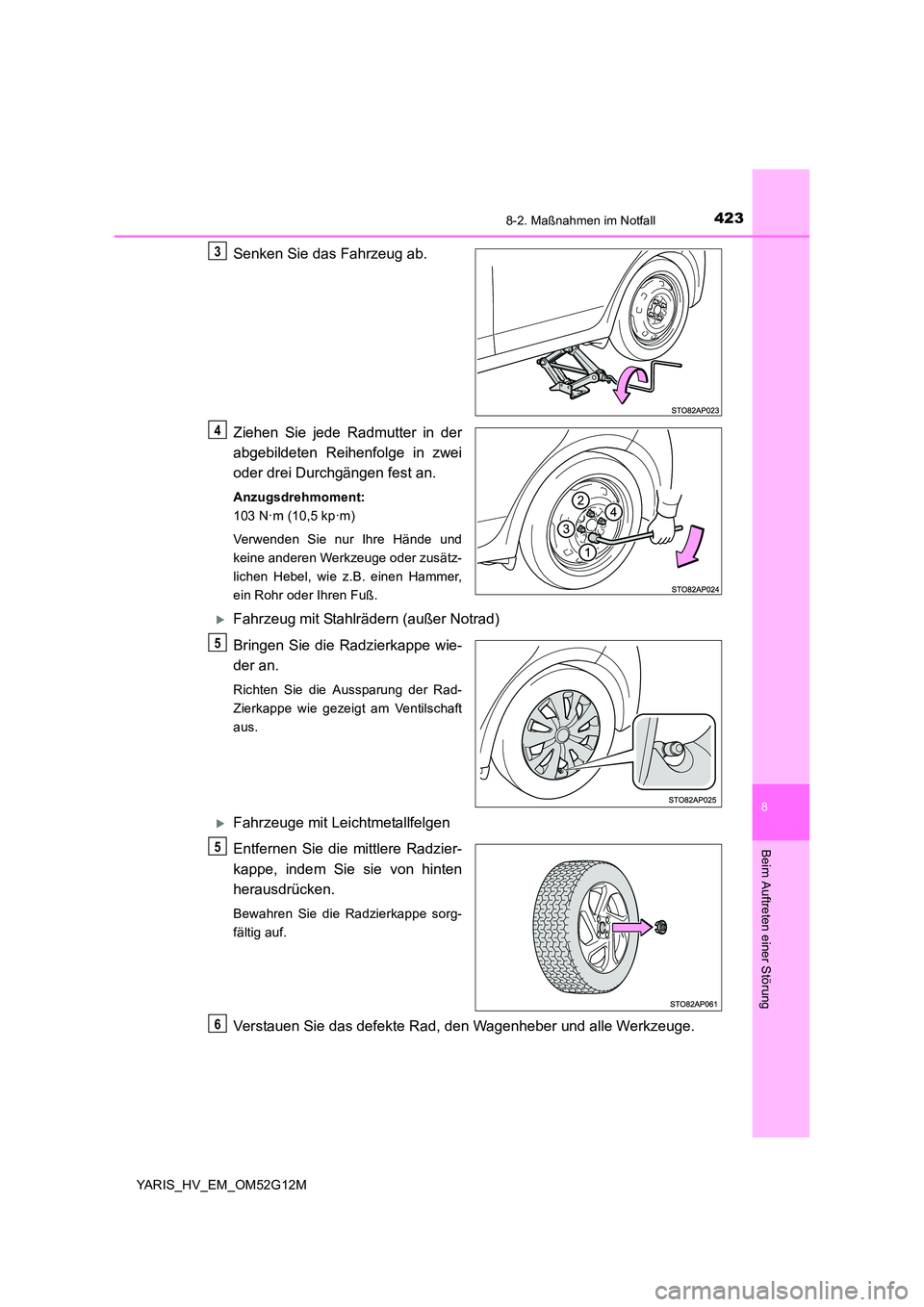

4238-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M
Senken Sie das Fahrzeug ab.
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment:
103 N·m (10,5 kp·m)
Verwenden Sie nur Ihre Hände und
keine anderen Werkzeuge oder zusätz-
lichen Hebel, wie z.B. einen Hammer,
ein Rohr oder Ihren Fuß.
Fahrzeug mit Stahlrädern (außer Notrad)
Bringen Sie die Radzierkappe wie-
der an.
Richten Sie die Aussparung der Rad-
Zierkappe wie gezeigt am Ventilschaft
aus.
Fahrzeuge mit Leichtmetallfelgen
Entfernen Sie die mittlere Radzier-
kappe, indem Sie sie von hinten
herausdrücken.
Bewahren Sie die Radzierkappe sorg-
fältig auf.
Verstauen Sie das defekte Rad, den Wagenheber und alle Werkzeuge.
3
4
5
5
6

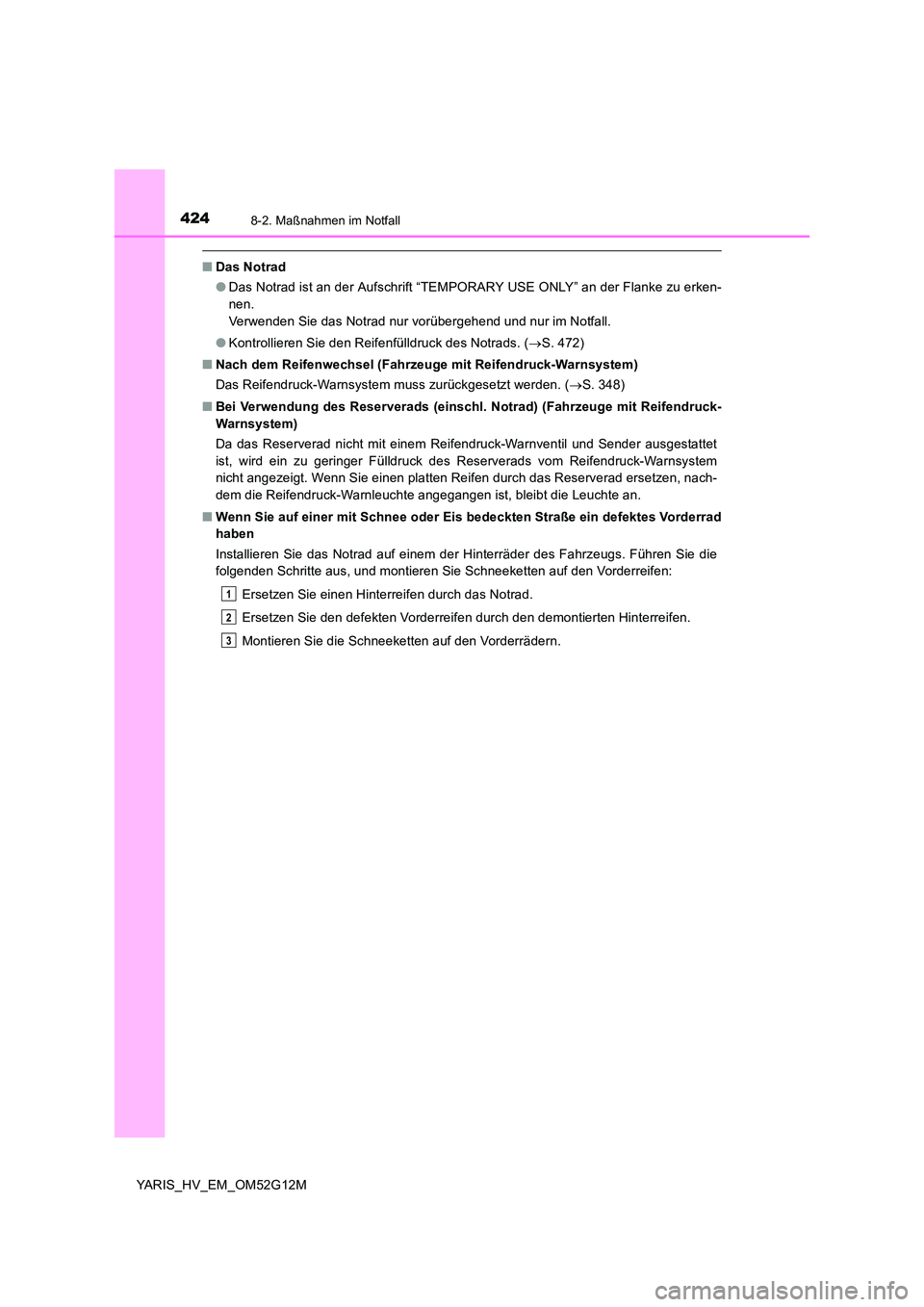

4248-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M
■Das Notrad
● Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
● Kontrollieren Sie den Reifenfülldruck des Notrads. (S. 472)
■ Nach dem Reifenwechsel (Fahrzeuge mit Reifendruck-Warnsystem)
Das Reifendruck-Warnsystem muss zurückgesetzt werden. ( S. 348)
■ Bei Verwendung des Reserverads (einschl. Notrad) (Fahrzeuge mit Reifendruck-
Warnsystem)
Da das Reserverad nicht mit einem Reifendruck-Warnventil und Sender ausgestattet
ist, wird ein zu geringer Fülldruck des Reserverads vom Reifendruck-Warnsystem
nicht angezeigt. Wenn Sie einen platten Reifen durch das Reserverad ersetzen, nach-
dem die Reifendruck-Warnleuchte angegangen ist, bleibt die Leuchte an.
■ Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben
Installieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus, und montieren Sie Schneeketten auf den Vorderreifen:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen.
Montieren Sie die Schneeketten auf den Vorderrädern.
1
2
3
