2016 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

177
4
4-1. Vor Antritt der Fahrt
Fahren
YARIS_HV_EM_OM52G12M

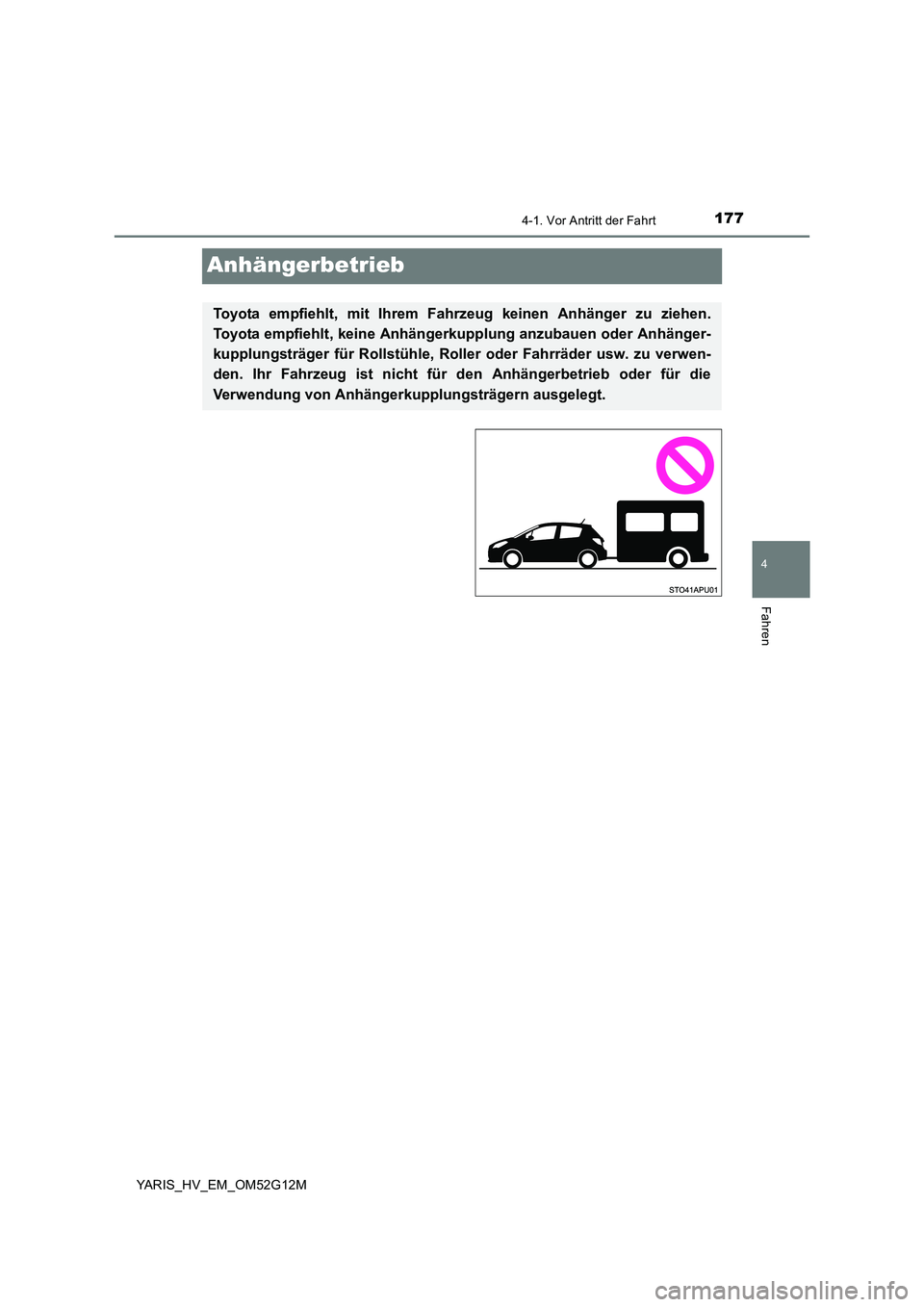

Anhängerbetrieb
Toyota empfiehlt, mit Ihrem Fahrzeug keinen Anhänger zu ziehen.
Toyota empfiehlt, keine Anhängerkupplung anzubauen oder Anhänger-
kupplungsträger für Rollstühle, Roller oder Fahrräder usw. zu verwen-
den. Ihr Fahrzeug ist nicht für den Anhängerbetrieb oder für die
Verwendung von Anhängerkupplungsträgern ausgelegt.

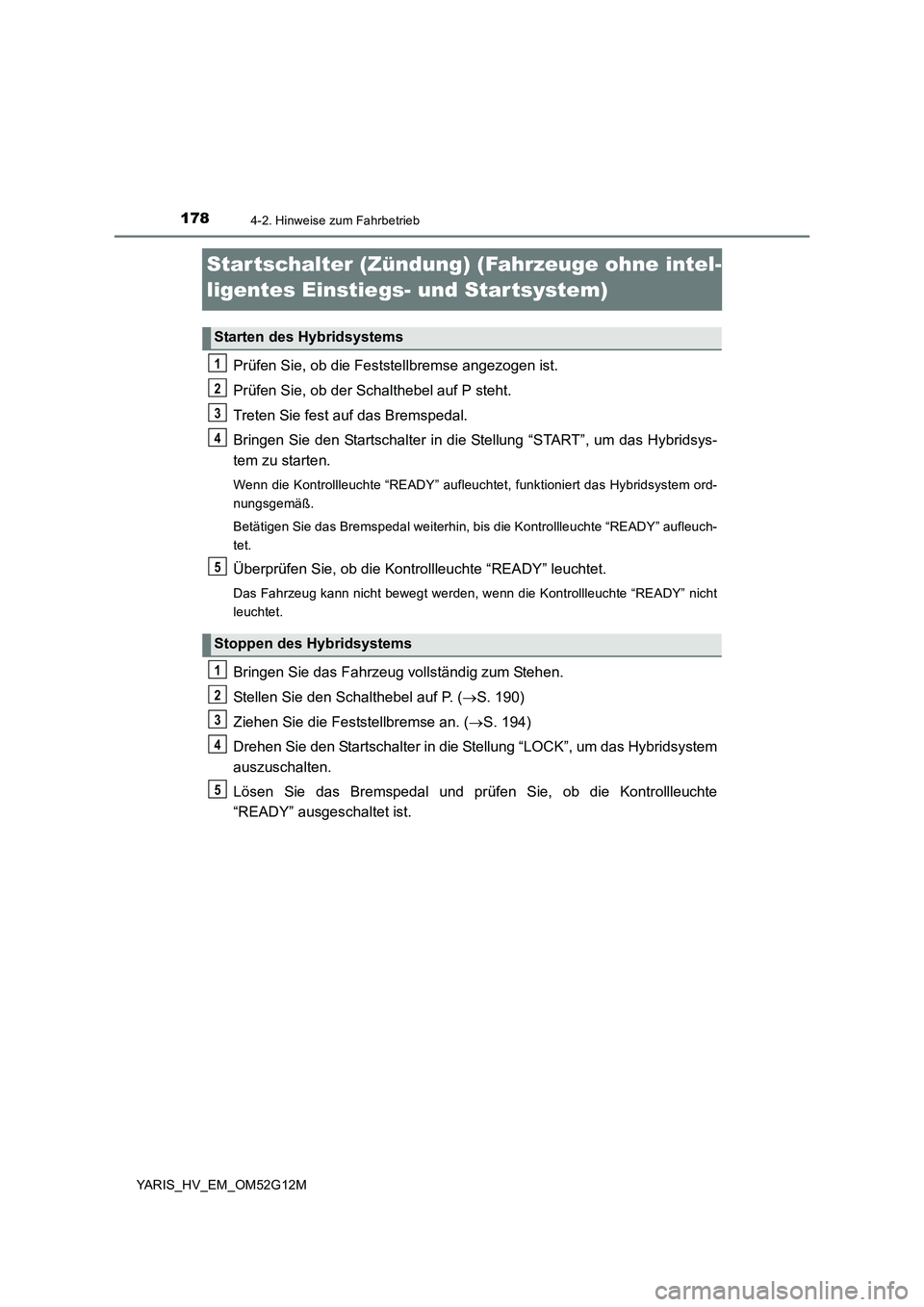

1784-2. Hinweise zum Fahrbetrieb
YARIS_HV_EM_OM52G12M
Star tschalter (Zündung) (Fahrzeuge ohne intel-
ligentes Einstiegs- und Star tsystem)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf P steht.
Treten Sie fest auf das Bremspedal.
Bringen Sie den Startschalter in die Stellung “START”, um das Hybridsys-
tem zu starten.
Wenn die Kontrollleuchte “READY” aufleuchtet, funktioniert das Hybridsystem ord-
nungsgemäß.
Betätigen Sie das Bremspedal weiterhin, bis die Kontrollleuchte “READY” aufleuch-
tet.
Überprüfen Sie, ob die Kontrollleuchte “READY” leuchtet.
Das Fahrzeug kann nicht bewegt werden, wenn die Kontrollleuchte “READY” nicht
leuchtet.
Bringen Sie das Fahrzeug vollständig zum Stehen.
Stellen Sie den Schalthebel auf P. ( S. 190)
Ziehen Sie die Feststellbremse an. ( S. 194)
Drehen Sie den Startschalter in die Stellung “LOCK”, um das Hybridsystem
auszuschalten.
Lösen Sie das Bremspedal und prüfen Sie, ob die Kontrollleuchte
“READY” ausgeschaltet ist.
Starten des Hybridsystems
Stoppen des Hybridsystems
1
2
3
4
5
1
2
3
4
5

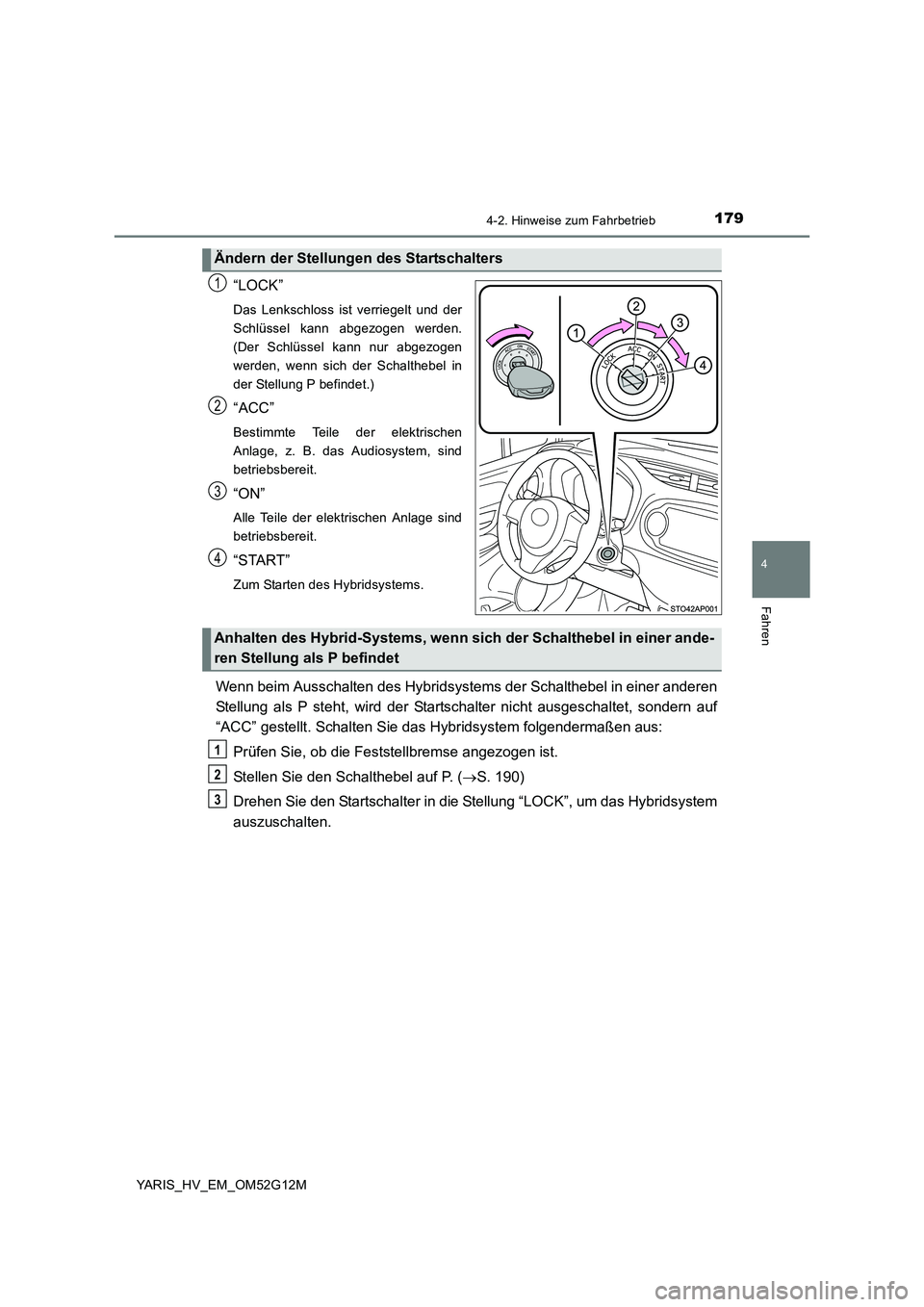

1794-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_EM_OM52G12M
“LOCK”
Das Lenkschloss ist verriegelt und der
Schlüssel kann abgezogen werden.
(Der Schlüssel kann nur abgezogen
werden, wenn sich der Schalthebel in
der Stellung P befindet.)
“ACC”
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
“ON”
Alle Teile der elektrischen Anlage sind
betriebsbereit.
“START”
Zum Starten des Hybridsystems.
Wenn beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P steht, wird der Startschalter nicht ausgeschaltet, sondern auf
“ACC” gestellt. Schalten Sie das Hybridsystem folgendermaßen aus:
Prüfen Sie, ob die Feststellbremse angezogen ist.
Stellen Sie den Schalthebel auf P. ( S. 190)
Drehen Sie den Startschalter in die Stellung “LOCK”, um das Hybridsystem
auszuschalten.
Ändern der Stellungen des Startschalters
1
2
3
4
Anhalten des Hybrid-Systems, wenn si ch der Schalthebel in einer ande-
ren Stellung als P befindet
1
2
3

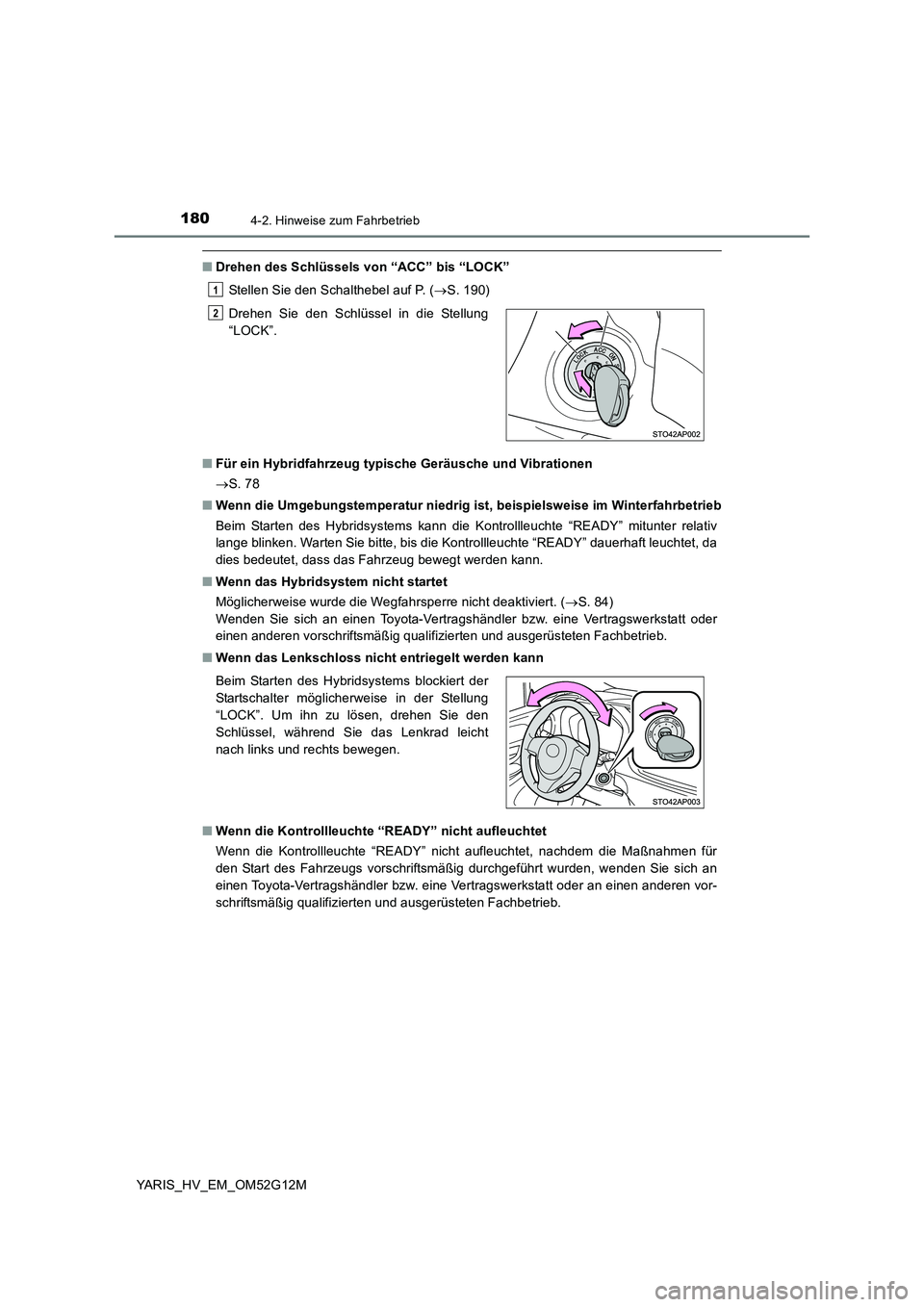

1804-2. Hinweise zum Fahrbetrieb
YARIS_HV_EM_OM52G12M
■Drehen des Schlüssels von “ACC” bis “LOCK”
Stellen Sie den Schalthebel auf P. ( S. 190)
■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
 S. 78
■ Wenn die Umgebungstemperatur niedrig ist, beispielsweise im Winterfahrbetrieb
Beim Starten des Hybridsystems kann die Kontrollleuchte “READY” mitunter relativ
lange blinken. Warten Sie bitte, bis die Kontrollleuchte “READY” dauerhaft leuchtet, da
dies bedeutet, dass das Fahrzeug bewegt werden kann.
■ Wenn das Hybridsystem nicht startet
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( S. 84)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Wenn das Lenkschloss nicht entriegelt werden kann
■ Wenn die Kontrollleuchte “READY” nicht aufleuchtet
Wenn die Kontrollleuchte “READY” nicht aufleuchtet, nachdem die Maßnahmen für
den Start des Fahrzeugs vorschriftsmäßig durchgeführt wurden, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Drehen Sie den Schlüssel in die Stellung
“LOCK”.
Beim Starten des Hybridsystems blockiert der
Startschalter möglicherweise in der Stellung
“LOCK”. Um ihn zu lösen, drehen Sie den
Schlüssel, während Sie das Lenkrad leicht
nach links und rechts bewegen.
1
2

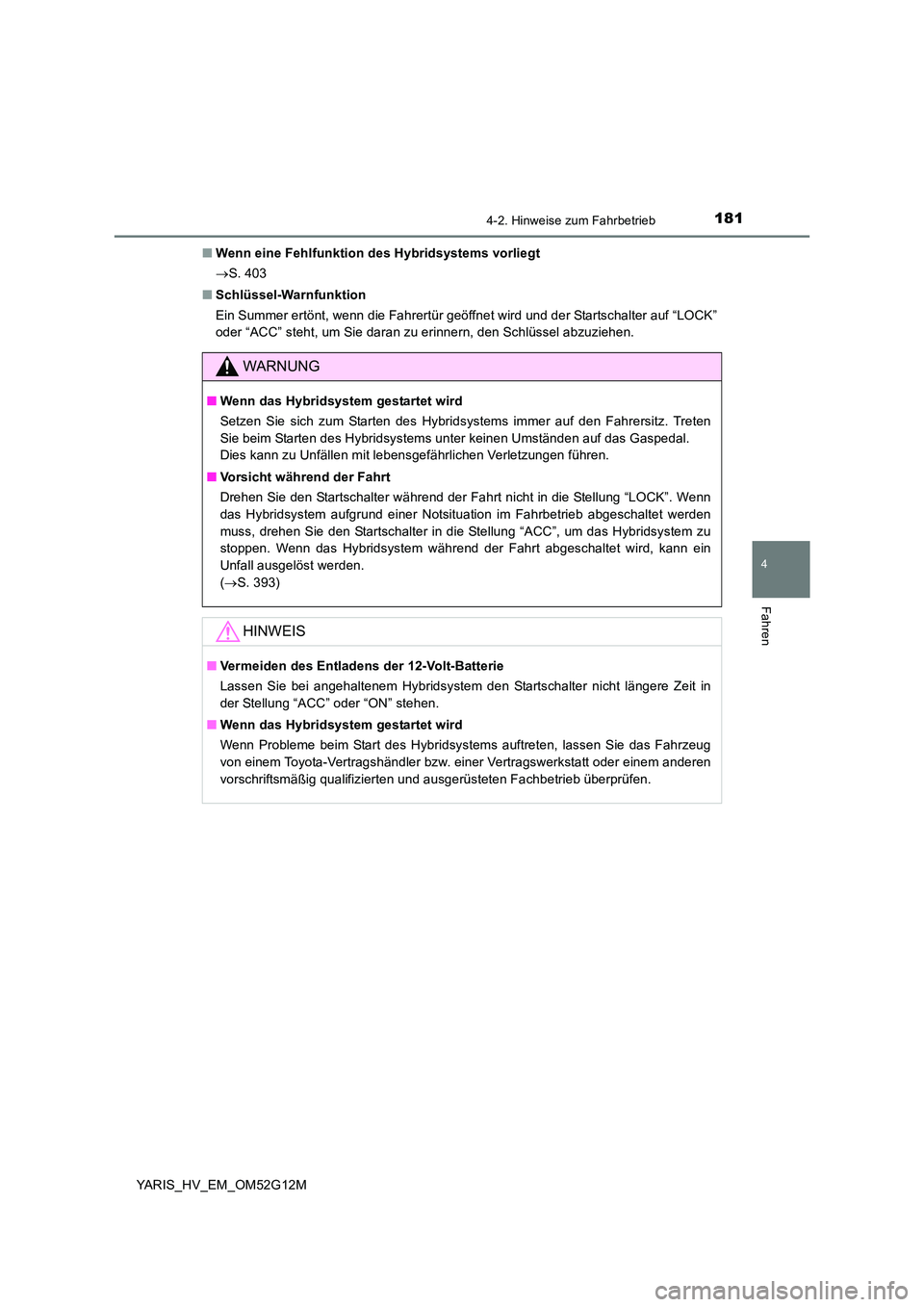

1814-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_EM_OM52G12M
■ Wenn eine Fehlfunktion des Hybridsystems vorliegt
 S. 403
■ Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöffnet wird und der Startschalter auf “LOCK”
oder “ACC” steht, um Sie daran zu erinnern, den Schlüssel abzuziehen.
WARNUNG
■ Wenn das Hybridsystem gestartet wird
Setzen Sie sich zum Starten des Hybridsystems immer auf den Fahrersitz. Treten
Sie beim Starten des Hybridsystems unter keinen Umständen auf das Gaspedal.
Dies kann zu Unfällen mit lebensgefährlichen Verletzungen führen.
■ Vorsicht während der Fahrt
Drehen Sie den Startschalter während der Fahrt nicht in die Stellung “LOCK”. Wenn
das Hybridsystem aufgrund einer Notsituation im Fahrbetrieb abgeschaltet werden
muss, drehen Sie den Startschalter in die Stellung “ACC”, um das Hybridsystem zu
stoppen. Wenn das Hybridsystem während der Fahrt abgeschaltet wird, kann ein
Unfall ausgelöst werden.
( S. 393)
HINWEIS
■Vermeiden des Entladens der 12-Volt-Batterie
Lassen Sie bei angehaltenem Hybridsystem den Startschalter nicht längere Zeit in
der Stellung “ACC” oder “ON” stehen.
■ Wenn das Hybridsystem gestartet wird
Wenn Probleme beim Start des Hybridsystems auftreten, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

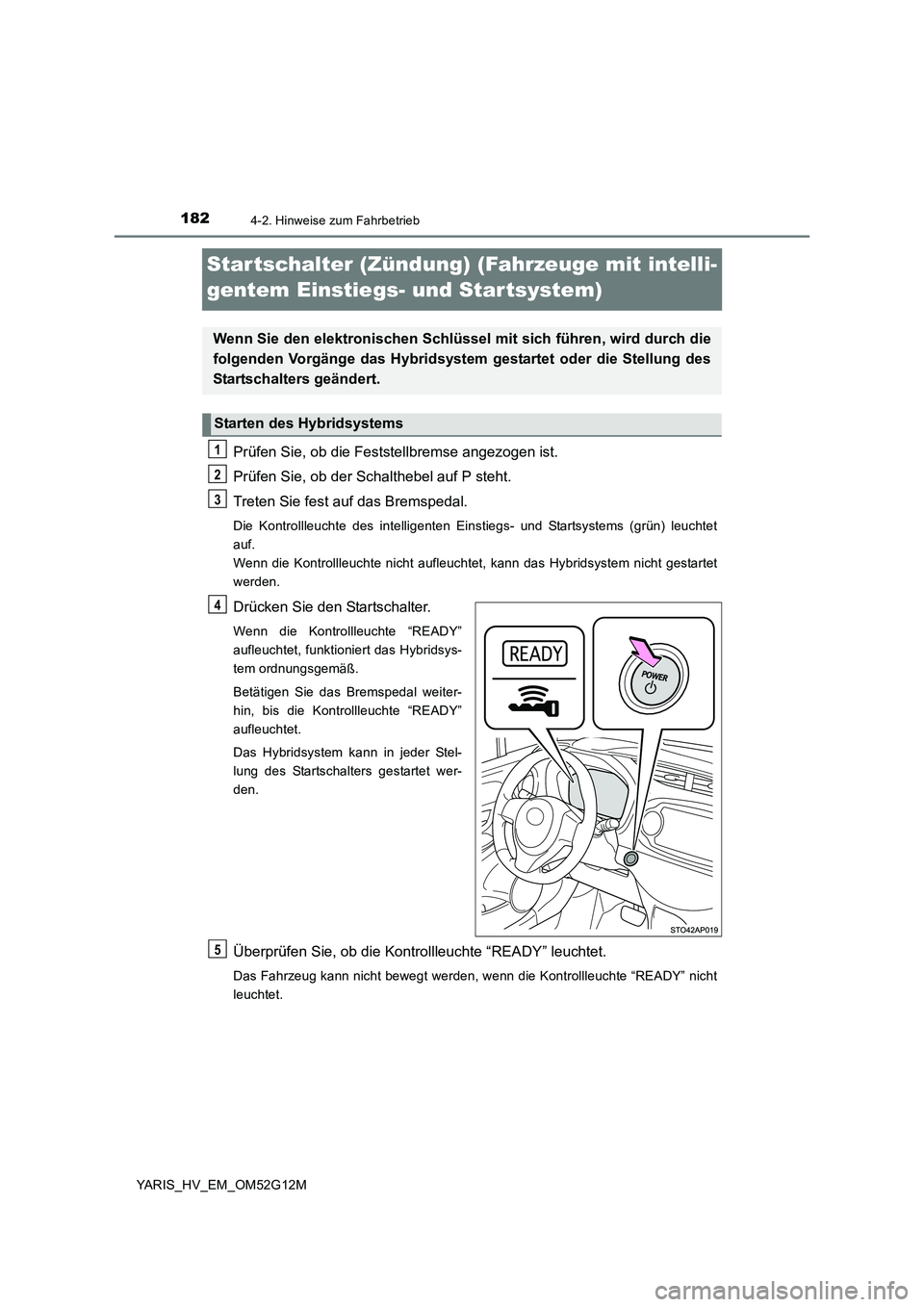

1824-2. Hinweise zum Fahrbetrieb
YARIS_HV_EM_OM52G12M
Star tschalter (Zündung) (Fahrzeuge mit intelli-
gentem Einstiegs- und Star tsystem)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf P steht.
Treten Sie fest auf das Bremspedal.
Die Kontrollleuchte des intelligenten Einstiegs- und Startsystems (grün) leuchtet
auf.
Wenn die Kontrollleuchte nicht aufleuchtet, kann das Hybridsystem nicht gestartet
werden.
Drücken Sie den Startschalter.
Wenn die Kontrollleuchte “READY”
aufleuchtet, funktioniert das Hybridsys-
tem ordnungsgemäß.
Betätigen Sie das Bremspedal weiter-
hin, bis die Kontrollleuchte “READY”
aufleuchtet.
Das Hybridsystem kann in jeder Stel-
lung des Startschalters gestartet wer-
den.
Überprüfen Sie, ob die Kontrollleuchte “READY” leuchtet.
Das Fahrzeug kann nicht bewegt werden, wenn die Kontrollleuchte “READY” nicht
leuchtet.
Wenn Sie den elektronischen Schlüssel mit sich führen, wird durch die
folgenden Vorgänge das Hybridsystem gestartet oder die Stellung des
Startschalters geändert.
Starten des Hybridsystems
1
2
3
4
5

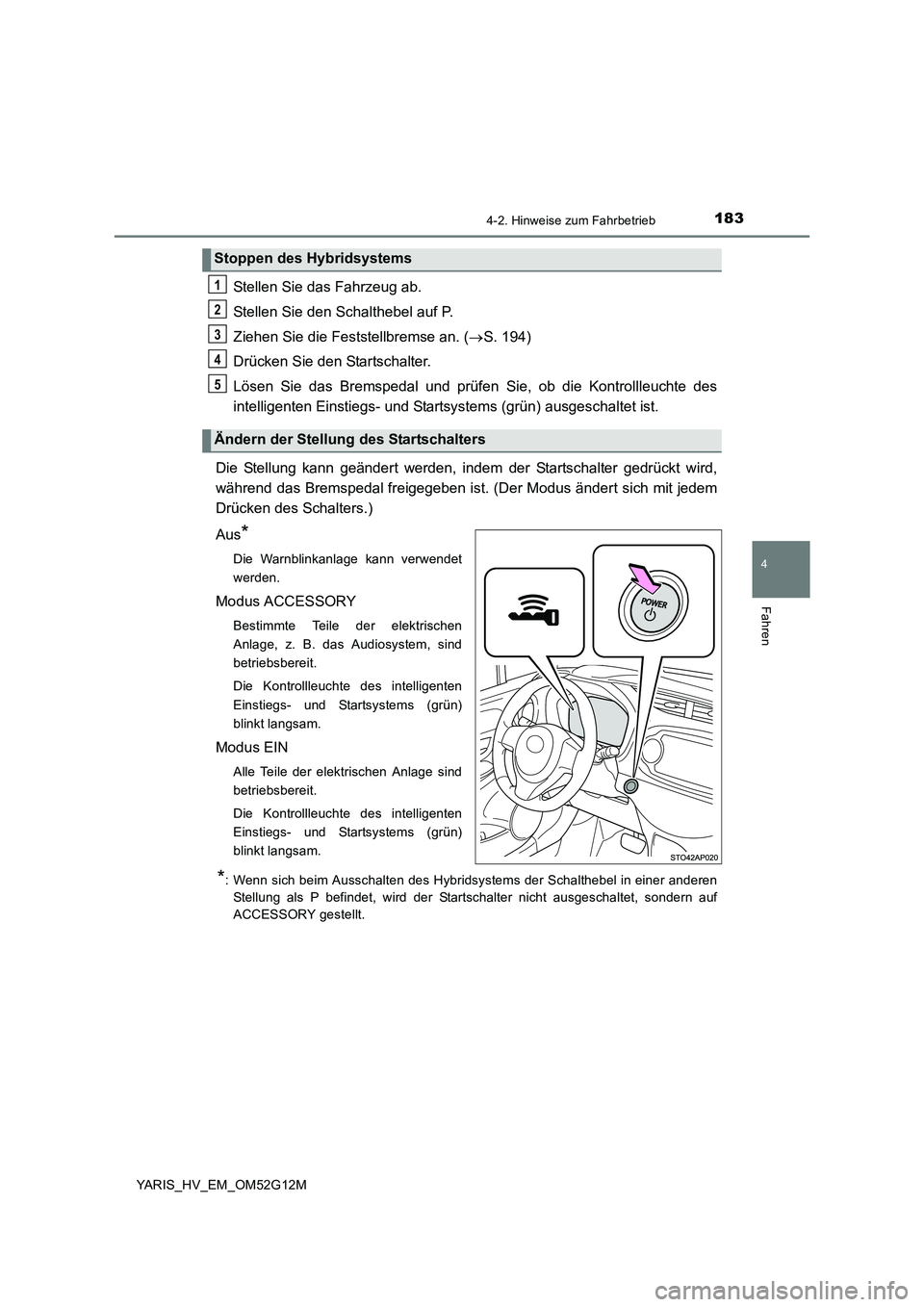

1834-2. Hinweise zum Fahrbetrieb
4
Fahren
YARIS_HV_EM_OM52G12M
Stellen Sie das Fahrzeug ab.
Stellen Sie den Schalthebel auf P.
Ziehen Sie die Feststellbremse an. ( S. 194)
Drücken Sie den Startschalter.
Lösen Sie das Bremspedal und prüfen Sie, ob die Kontrollleuchte des
intelligenten Einstiegs- und Startsystems (grün) ausgeschaltet ist.
Die Stellung kann geändert werden, indem der Startschalter gedrückt wird,
während das Bremspedal freigegeben ist. (Der Modus ändert sich mit jedem
Drücken des Schalters.)
Aus*
Die Warnblinkanlage kann verwendet
werden.
Modus ACCESSORY
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
Die Kontrollleuchte des intelligenten
Einstiegs- und Startsystems (grün)
blinkt langsam.
Modus EIN
Alle Teile der elektrischen Anlage sind
betriebsbereit.
Die Kontrollleuchte des intelligenten
Einstiegs- und Startsystems (grün)
blinkt langsam.
*: Wenn sich beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P befindet, wird der Startschalter nicht ausgeschaltet, sondern auf
ACCESSORY gestellt.
Stoppen des Hybridsystems
Ändern der Stellung des Startschalters
1
2
3
4
5

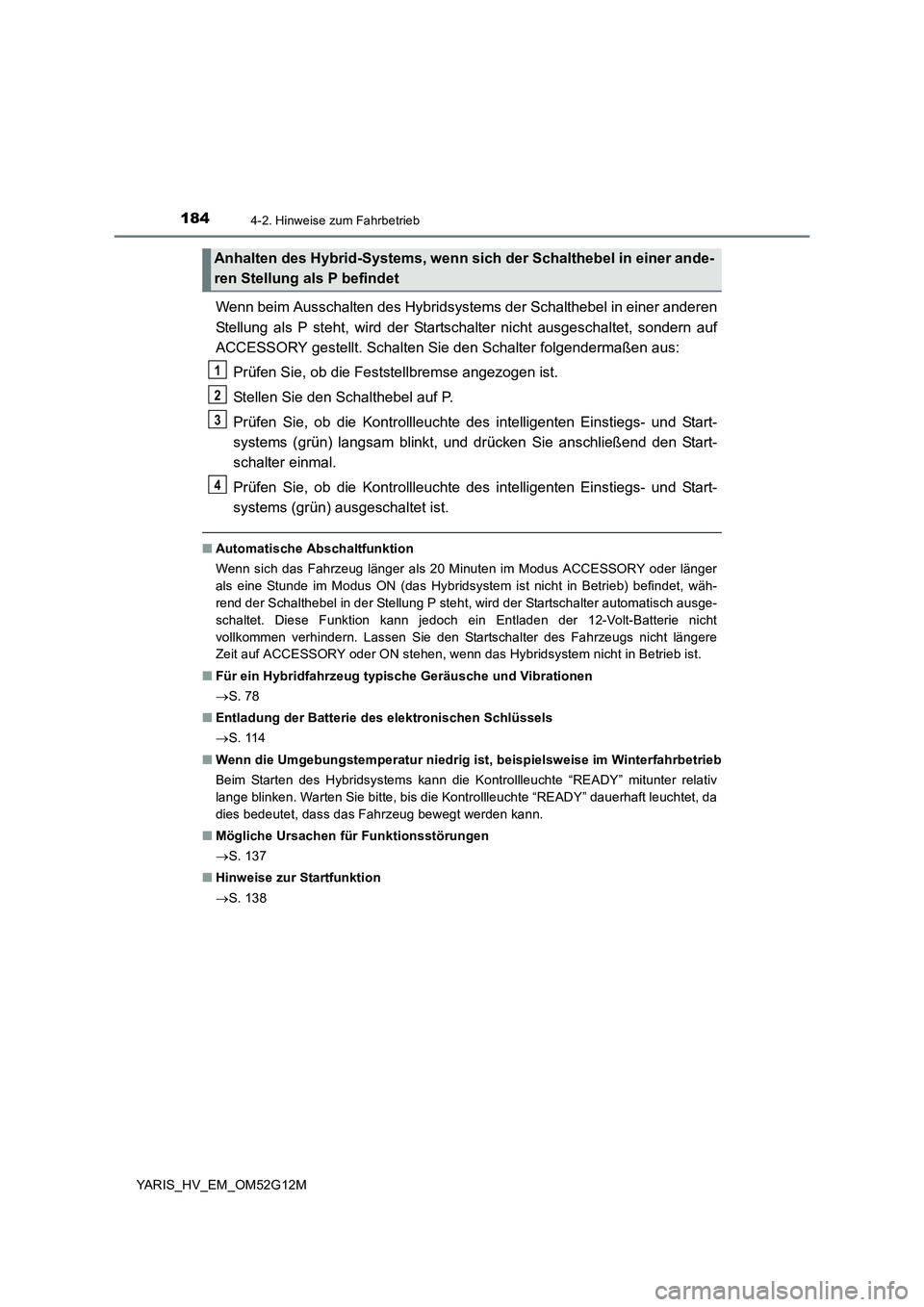

1844-2. Hinweise zum Fahrbetrieb
YARIS_HV_EM_OM52G12M
Wenn beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P steht, wird der Startschalter nicht ausgeschaltet, sondern auf
ACCESSORY gestellt. Schalten Sie den Schalter folgendermaßen aus:
Prüfen Sie, ob die Feststellbremse angezogen ist.
Stellen Sie den Schalthebel auf P.
Prüfen Sie, ob die Kontrollleuchte des intelligenten Einstiegs- und Start-
systems (grün) langsam blinkt, und drücken Sie anschließend den Start-
schalter einmal.
Prüfen Sie, ob die Kontrollleuchte des intelligenten Einstiegs- und Start-
systems (grün) ausgeschaltet ist.
■ Automatische Abschaltfunktion
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde im Modus ON (das Hybridsystem ist nicht in Betrieb) befindet, wäh-
rend der Schalthebel in der Stellung P steht, wird der Startschalter automatisch ausge-
schaltet. Diese Funktion kann jedoch ein Entladen der 12-Volt-Batterie nicht
vollkommen verhindern. Lassen Sie den Startschalter des Fahrzeugs nicht längere
Zeit auf ACCESSORY oder ON stehen, wenn das Hybridsystem nicht in Betrieb ist.
■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
 S. 78
■ Entladung der Batterie des elektronischen Schlüssels
 S. 114
■ Wenn die Umgebungstemperatur niedrig ist, beispielsweise im Winterfahrbetrieb
Beim Starten des Hybridsystems kann die Kontrollleuchte “READY” mitunter relativ
lange blinken. Warten Sie bitte, bis die Kontrollleuchte “READY” dauerhaft leuchtet, da
dies bedeutet, dass das Fahrzeug bewegt werden kann.
■ Mögliche Ursachen für Funktionsstörungen
 S. 137
■ Hinweise zur Startfunktion
 S. 138
Anhalten des Hybrid-Systems, wenn sich der Schalthebel in einer ande-
ren Stellung als P befindet
1
2
3
4
