731-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_EM_OM52G12M
WARNUNG

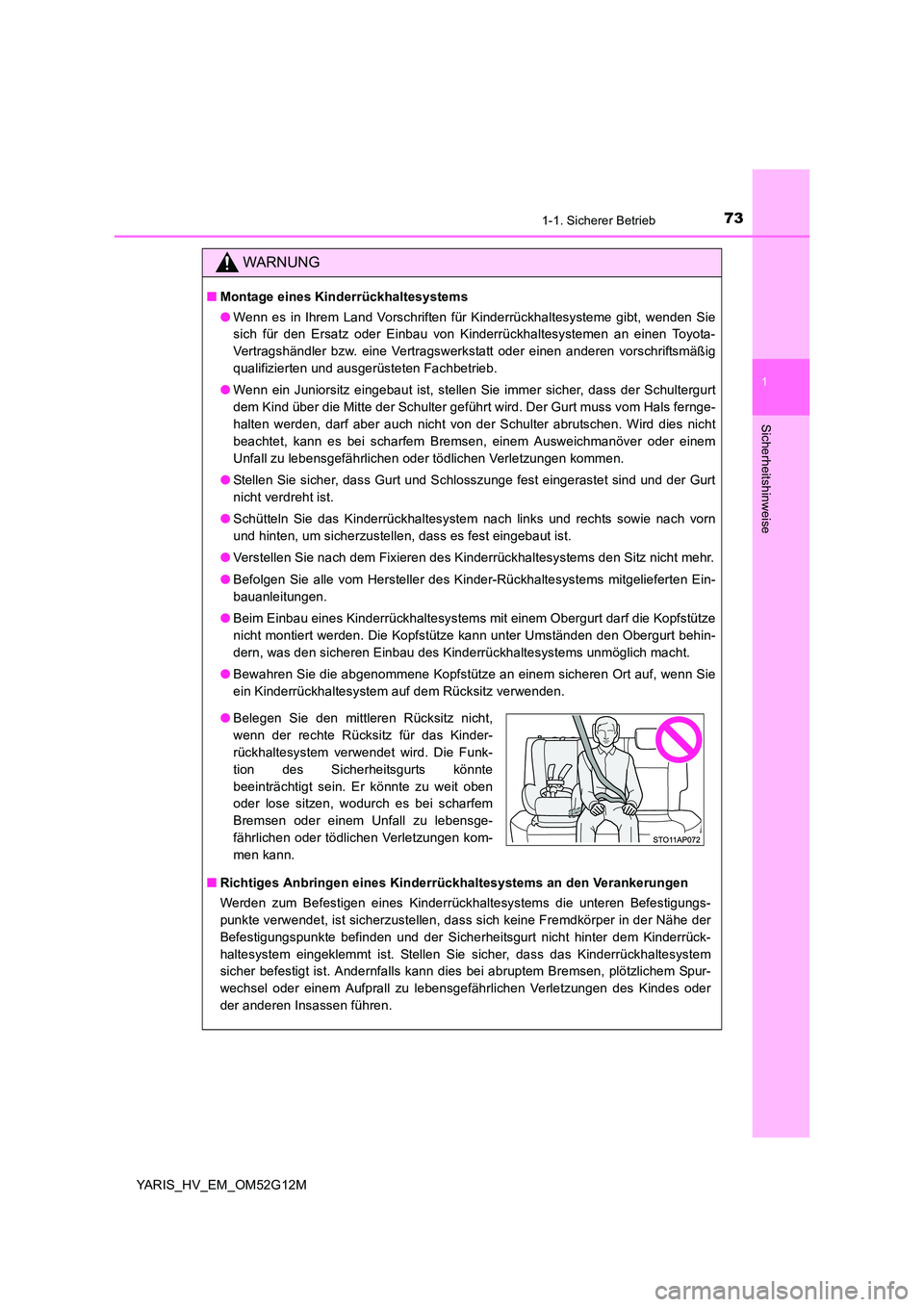

■Montage eines Kinderrückhaltesystems
● Wenn es in Ihrem Land Vorschriften für Kinderrückhaltesysteme gibt, wenden Sie
sich für den Ersatz oder Einbau von Kinderrückhaltesystemen an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Wenn ein Juniorsitz eingebaut ist, stellen Sie immer sicher, dass der Schultergurt
dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals fernge-
halten werden, darf aber auch nicht von der Schulter abrutschen. Wird dies nicht
beachtet, kann es bei scharfem Bremsen, einem Ausweichmanöver oder einem
Unfall zu lebensgefährlichen oder tödlichen Verletzungen kommen.
● Stellen Sie sicher, dass Gurt und Schlosszunge fest eingerastet sind und der Gurt
nicht verdreht ist.
● Schütteln Sie das Kinderrückhaltesystem nach links und rechts sowie nach vorn
und hinten, um sicherzustellen, dass es fest eingebaut ist.
● Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
● Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgelieferten Ein-
bauanleitungen.
● Beim Einbau eines Kinderrückhaltesystems mit einem Obergurt darf die Kopfstütze
nicht montiert werden. Die Kopfstütze kann unter Umständen den Obergurt behin-
dern, was den sicheren Einbau des Kinderrückhaltesystems unmöglich macht.
● Bewahren Sie die abgenommene Kopfstütze an einem sicheren Ort auf, wenn Sie
ein Kinderrückhaltesystem auf dem Rücksitz verwenden.
■ Richtiges Anbringen eines Kinderrückhaltesystems an den Verankerungen
Werden zum Befestigen eines Kinderrückhaltesystems die unteren Befestigungs-
punkte verwendet, ist sicherzustellen, dass sich keine Fremdkörper in der Nähe der
Befestigungspunkte befinden und der Sicherheitsgurt nicht hinter dem Kinderrück-
haltesystem eingeklemmt ist. Stellen Sie sicher, dass das Kinderrückhaltesystem
sicher befestigt ist. Andernfalls kann dies bei abruptem Bremsen, plötzlichem Spur-
wechsel oder einem Aufprall zu lebensgefährlichen Verletzungen des Kindes oder
der anderen Insassen führen.
● Belegen Sie den mittleren Rücksitz nicht,
wenn der rechte Rücksitz für das Kinder-
rückhaltesystem verwendet wird. Die Funk-
tion des Sicherheitsgurts könnte
beeinträchtigt sein. Er könnte zu weit oben
oder lose sitzen, wodurch es bei scharfem
Bremsen oder einem Unfall zu lebensge-
fährlichen oder tödlichen Verletzungen kom-
men kann.

741-1. Sicherer Betrieb
YARIS_HV_EM_OM52G12M

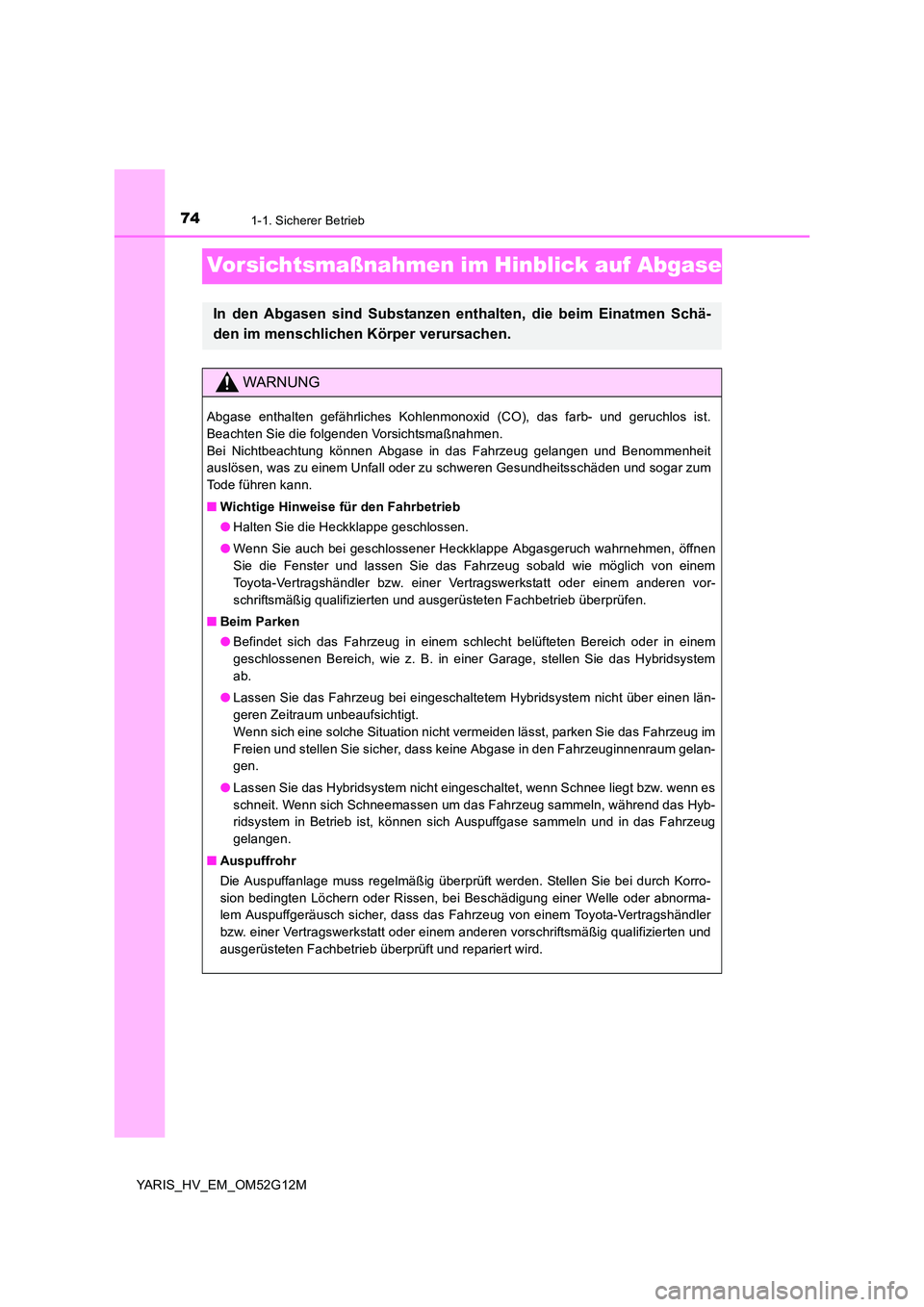

Vorsichtsmaßnahmen im Hinblick auf Abgase
In den Abgasen sind Substanzen enthalten, die beim Einatmen Schä-
den im menschlichen Körper verursachen.
WARNUNG
Abgase enthalten gefährliches Kohlenmonoxid (CO), das farb- und geruchlos ist.
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung können Abgase in das Fahrzeug gelangen und Benommenheit
auslösen, was zu einem Unfall oder zu schweren Gesundheitsschäden und sogar zum
Tode führen kann.
■ Wichtige Hinweise für den Fahrbetrieb
● Halten Sie die Heckklappe geschlossen.
● Wenn Sie auch bei geschlossener Heckklappe Abgasgeruch wahrnehmen, öffnen
Sie die Fenster und lassen Sie das Fahrzeug sobald wie möglich von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Beim Parken
● Befindet sich das Fahrzeug in einem schlecht belüfteten Bereich oder in einem
geschlossenen Bereich, wie z. B. in einer Garage, stellen Sie das Hybridsystem
ab.
● Lassen Sie das Fahrzeug bei eingeschaltetem Hybridsystem nicht über einen län-
geren Zeitraum unbeaufsichtigt.
Wenn sich eine solche Situation nicht vermeiden lässt, parken Sie das Fahrzeug im
Freien und stellen Sie sicher, dass keine Abgase in den Fahrzeuginnenraum gelan-
gen.
● Lassen Sie das Hybridsystem nicht eingeschaltet, wenn Schnee liegt bzw. wenn es
schneit. Wenn sich Schneemassen um das Fahrzeug sammeln, während das Hyb-
ridsystem in Betrieb ist, können sich Auspuffgase sammeln und in das Fahrzeug
gelangen.
■ Auspuffrohr
Die Auspuffanlage muss regelmäßig überprüft werden. Stellen Sie bei durch Korro-
sion bedingten Löchern oder Rissen, bei Beschädigung einer Welle oder abnorma-
lem Auspuffgeräusch sicher, dass das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüft und repariert wird.

75
1
1-2. Hybridsystem
Sicherheitshinweise
YARIS_HV_EM_OM52G12M

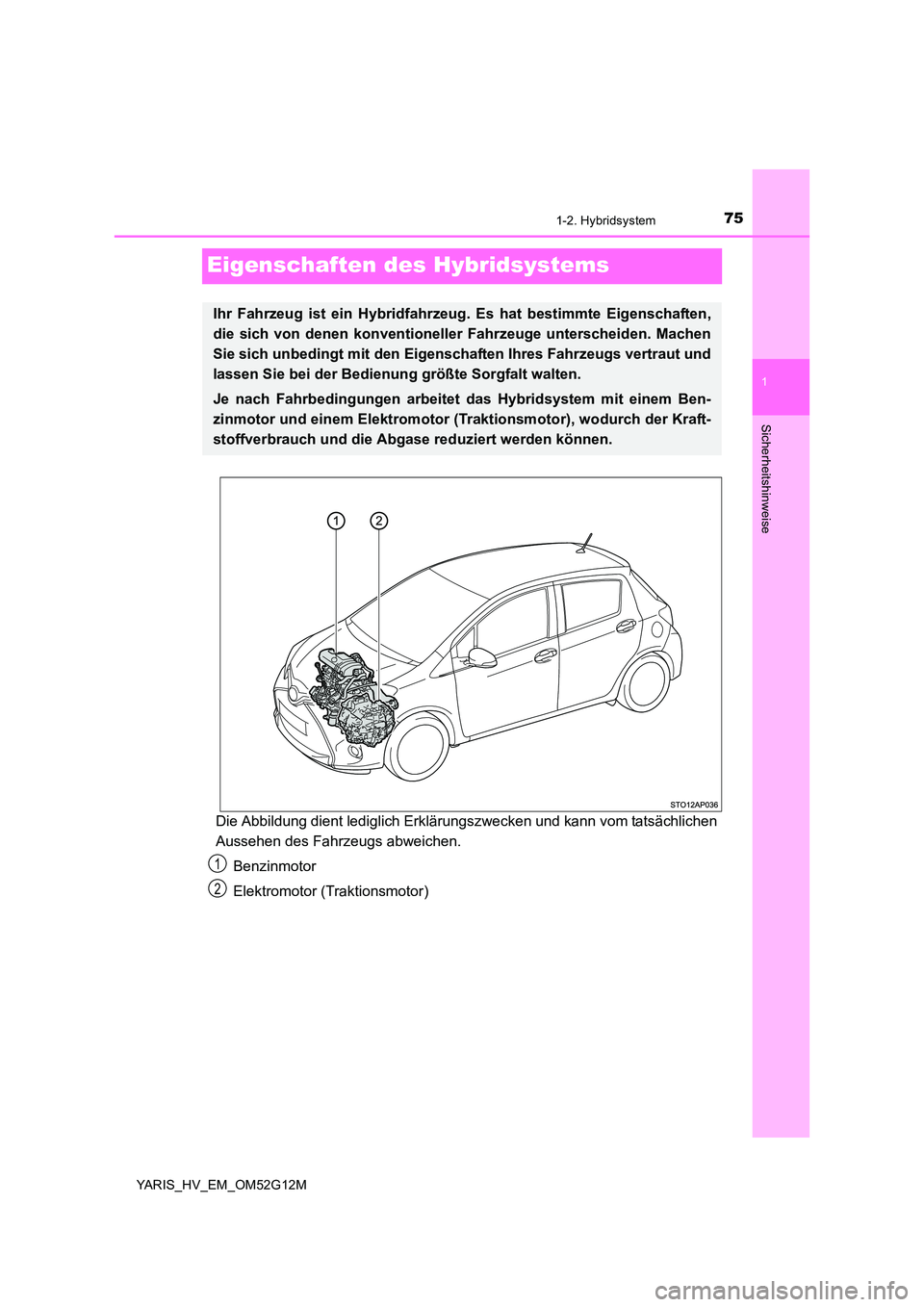

Eigenschaften des Hybridsystems
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Benzinmotor
Elektromotor (Traktionsmotor)
Ihr Fahrzeug ist ein Hybridfahrzeug . Es hat bestimmte Eigenschaften,
die sich von denen konventionelle r Fahrzeuge unterscheiden. Machen
Sie sich unbedingt mit den Eigenschaften Ihres Fahrzeugs vertraut und
lassen Sie bei der Bedienung größte Sorgfalt walten.
Je nach Fahrbedingungen arbeitet das Hybridsystem mit einem Ben-
zinmotor und einem Elektromotor (Traktionsmotor), wodurch der Kraft-
stoffverbrauch und die Abgase reduziert werden können.
1
2

761-2. Hybridsystem
YARIS_HV_EM_OM52G12M

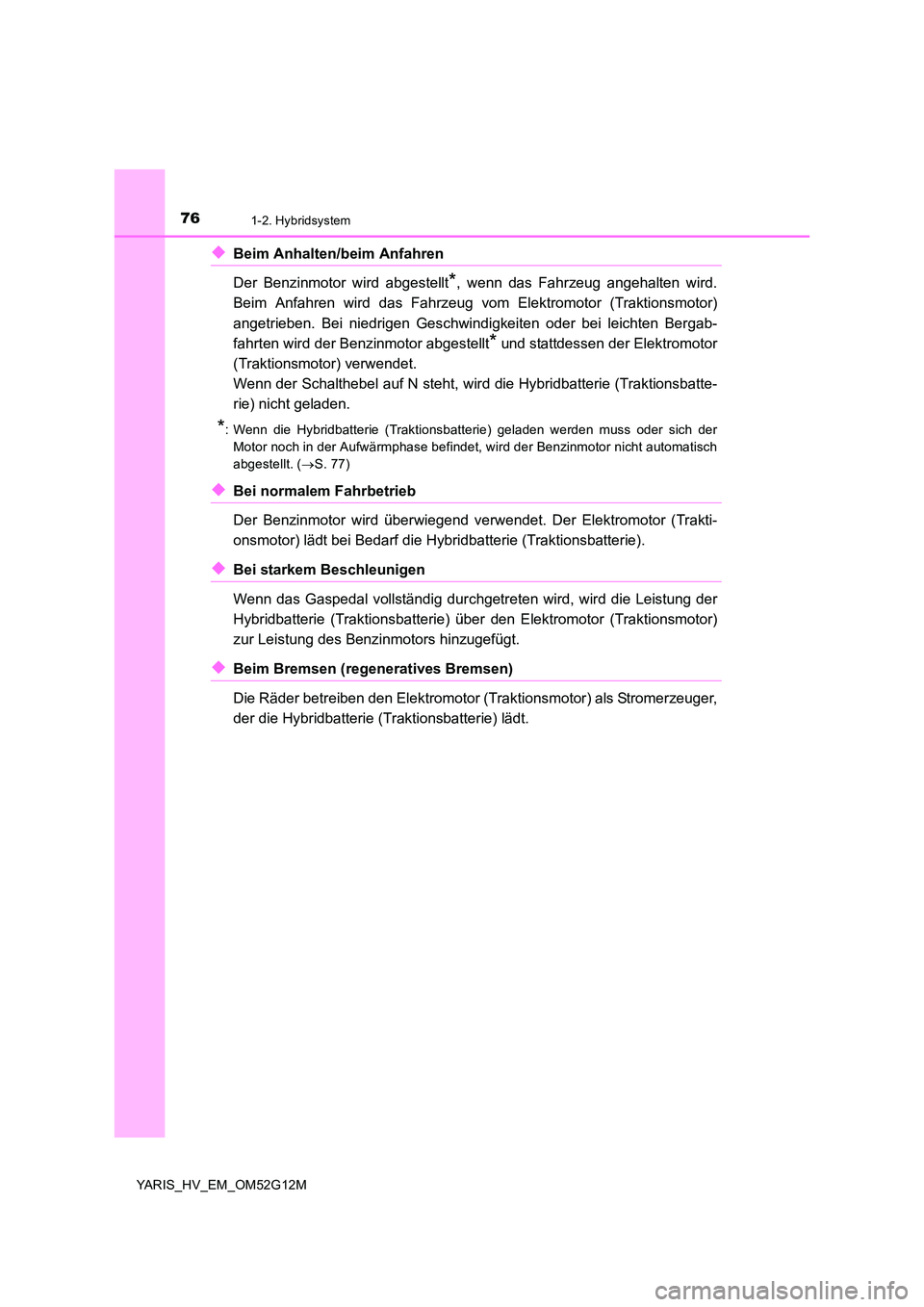

◆Beim Anhalten/beim Anfahren
Der Benzinmotor wird abgestellt*, wenn das Fahrzeug angehalten wird.
Beim Anfahren wird das Fahrzeug vom Elektromotor (Traktionsmotor)
angetrieben. Bei niedrigen Geschwindigkeiten oder bei leichten Bergab-
fahrten wird der Benzinmotor abgestellt* und stattdessen der Elektromotor
(Traktionsmotor) verwendet.
Wenn der Schalthebel auf N steht, wird die Hybridbatterie (Traktionsbatte-
rie) nicht geladen.
*: Wenn die Hybridbatterie (Traktionsbatterie) geladen werden muss oder sich der
Motor noch in der Aufwärmphase befindet, wird der Benzinmotor nicht automatisch
abgestellt. ( S. 77)
◆Bei normalem Fahrbetrieb
Der Benzinmotor wird überwiegend verwendet. Der Elektromotor (Trakti-
onsmotor) lädt bei Bedarf die Hybridbatterie (Traktionsbatterie).
◆Bei starkem Beschleunigen
Wenn das Gaspedal vollständig durchgetreten wird, wird die Leistung der
Hybridbatterie (Traktionsbatterie) über den Elektromotor (Traktionsmotor)
zur Leistung des Benzinmotors hinzugefügt.
◆Beim Bremsen (reg eneratives Bremsen)
Die Räder betreiben den Elektromotor (Traktionsmotor) als Stromerzeuger,
der die Hybridbatterie (T raktionsbatterie) lädt.

771-2. Hybridsystem
1
Sicherheitshinweise
YARIS_HV_EM_OM52G12M

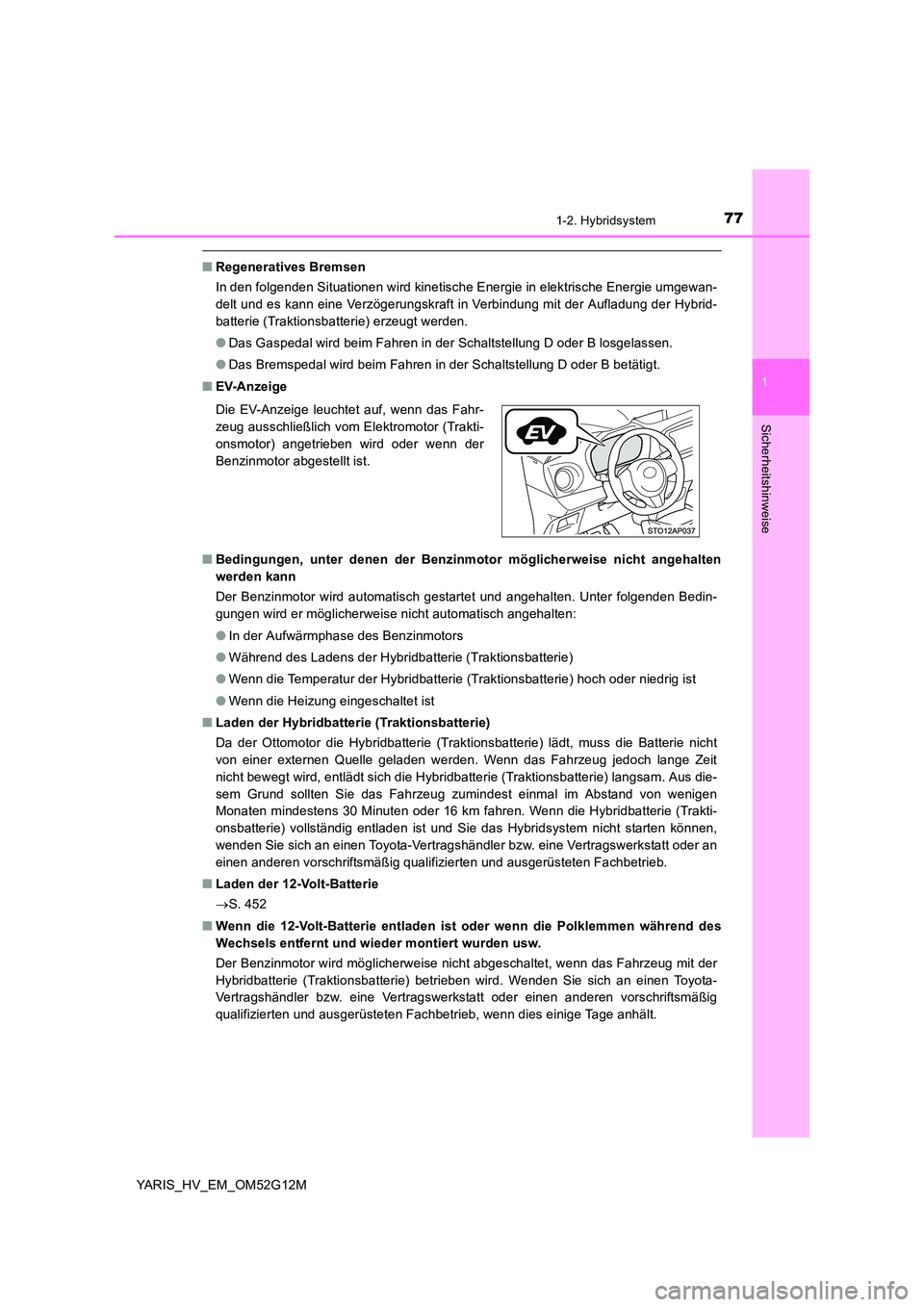

■Regeneratives Bremsen
In den folgenden Situationen wird kinetische Energie in elektrische Energie umgewan-
delt und es kann eine Verzögerungskraft in Verbindung mit der Aufladung der Hybrid-
batterie (Traktionsbatterie) erzeugt werden.
● Das Gaspedal wird beim Fahren in der Schaltstellung D oder B losgelassen.
● Das Bremspedal wird beim Fahren in der Schaltstellung D oder B betätigt.
■ EV-Anzeige
■ Bedingungen, unter denen der Benzinmotor möglicherweise nicht angehalten
werden kann
Der Benzinmotor wird automatisch gestartet und angehalten. Unter folgenden Bedin-
gungen wird er möglicherweise nicht automatisch angehalten:
● In der Aufwärmphase des Benzinmotors
● Während des Ladens der Hybridbatterie (Traktionsbatterie)
● Wenn die Temperatur der Hybridbatterie (Traktionsbatterie) hoch oder niedrig ist
● Wenn die Heizung eingeschaltet ist
■ Laden der Hybridbatterie (Traktionsbatterie)
Da der Ottomotor die Hybridbatterie (Traktionsbatterie) lädt, muss die Batterie nicht
von einer externen Quelle geladen werden. Wenn das Fahrzeug jedoch lange Zeit
nicht bewegt wird, entlädt sich die Hybridbatterie (Traktionsbatterie) langsam. Aus die-
sem Grund sollten Sie das Fahrzeug zumindest einmal im Abstand von wenigen
Monaten mindestens 30 Minuten oder 16 km fahren. Wenn die Hybridbatterie (Trakti-
onsbatterie) vollständig entladen ist und Sie das Hybridsystem nicht starten können,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Laden der 12-Volt-Batterie
 S. 452
■ Wenn die 12-Volt-Batterie entladen ist oder wenn die Polklemmen während des
Wechsels entfernt und wieder montiert wurden usw.
Der Benzinmotor wird möglicherweise nicht abgeschaltet, wenn das Fahrzeug mit der
Hybridbatterie (Traktionsbatterie) betrieben wird. Wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb, wenn dies einige Tage anhält.
Die EV-Anzeige leuchtet auf, wenn das Fahr-
zeug ausschließlich vom Elektromotor (Trakti-
onsmotor) angetrieben wird oder wenn der
Benzinmotor abgestellt ist.

781-2. Hybridsystem
YARIS_HV_EM_OM52G12M

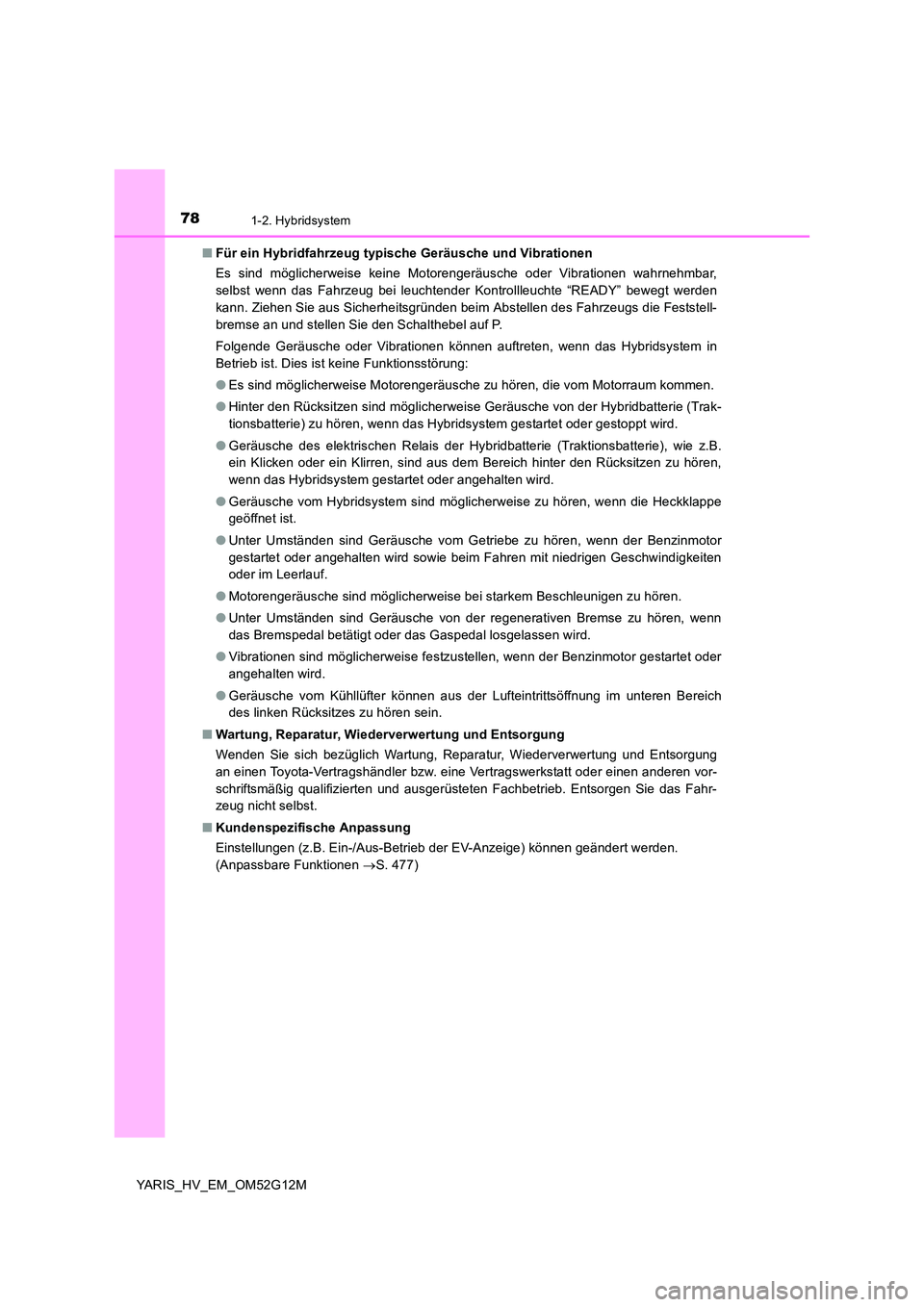

■ Für ein Hybridfahrzeug typische Geräusche und Vibrationen
Es sind möglicherweise keine Motorengeräusche oder Vibrationen wahrnehmbar,
selbst wenn das Fahrzeug bei leuchtender Kontrollleuchte “READY” bewegt werden
kann. Ziehen Sie aus Sicherheitsgründen beim Abstellen des Fahrzeugs die Feststell-
bremse an und stellen Sie den Schalthebel auf P.
Folgende Geräusche oder Vibrationen können auftreten, wenn das Hybridsystem in
Betrieb ist. Dies ist keine Funktionsstörung:
● Es sind möglicherweise Motorengeräusche zu hören, die vom Motorraum kommen.
● Hinter den Rücksitzen sind möglicherweise Geräusche von der Hybridbatterie (Trak-
tionsbatterie) zu hören, wenn das Hybridsystem gestartet oder gestoppt wird.
● Geräusche des elektrischen Relais der Hybridbatterie (Traktionsbatterie), wie z.B.
ein Klicken oder ein Klirren, sind aus dem Bereich hinter den Rücksitzen zu hören,
wenn das Hybridsystem gestartet oder angehalten wird.
● Geräusche vom Hybridsystem sind möglicherweise zu hören, wenn die Heckklappe
geöffnet ist.
● Unter Umständen sind Geräusche vom Getriebe zu hören, wenn der Benzinmotor
gestartet oder angehalten wird sowie beim Fahren mit niedrigen Geschwindigkeiten
oder im Leerlauf.
● Motorengeräusche sind möglicherweise bei starkem Beschleunigen zu hören.
● Unter Umständen sind Geräusche von der regenerativen Bremse zu hören, wenn
das Bremspedal betätigt oder das Gaspedal losgelassen wird.
● Vibrationen sind möglicherweise festzustellen, wenn der Benzinmotor gestartet oder
angehalten wird.
● Geräusche vom Kühllüfter können aus der Lufteintrittsöffnung im unteren Bereich
des linken Rücksitzes zu hören sein.
■ Wartung, Reparatur, Wiederverwertung und Entsorgung
Wenden Sie sich bezüglich Wartung, Reparatur, Wiederverwertung und Entsorgung
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb. Entsorgen Sie das Fahr-
zeug nicht selbst.
■ Kundenspezifische Anpassung
Einstellungen (z.B. Ein-/Aus-Betrieb der EV-Anzeige) können geändert werden.
(Anpassbare Funktionen S. 477)

79
1
1-2. Hybridsystem
Sicherheitshinweise
YARIS_HV_EM_OM52G12M

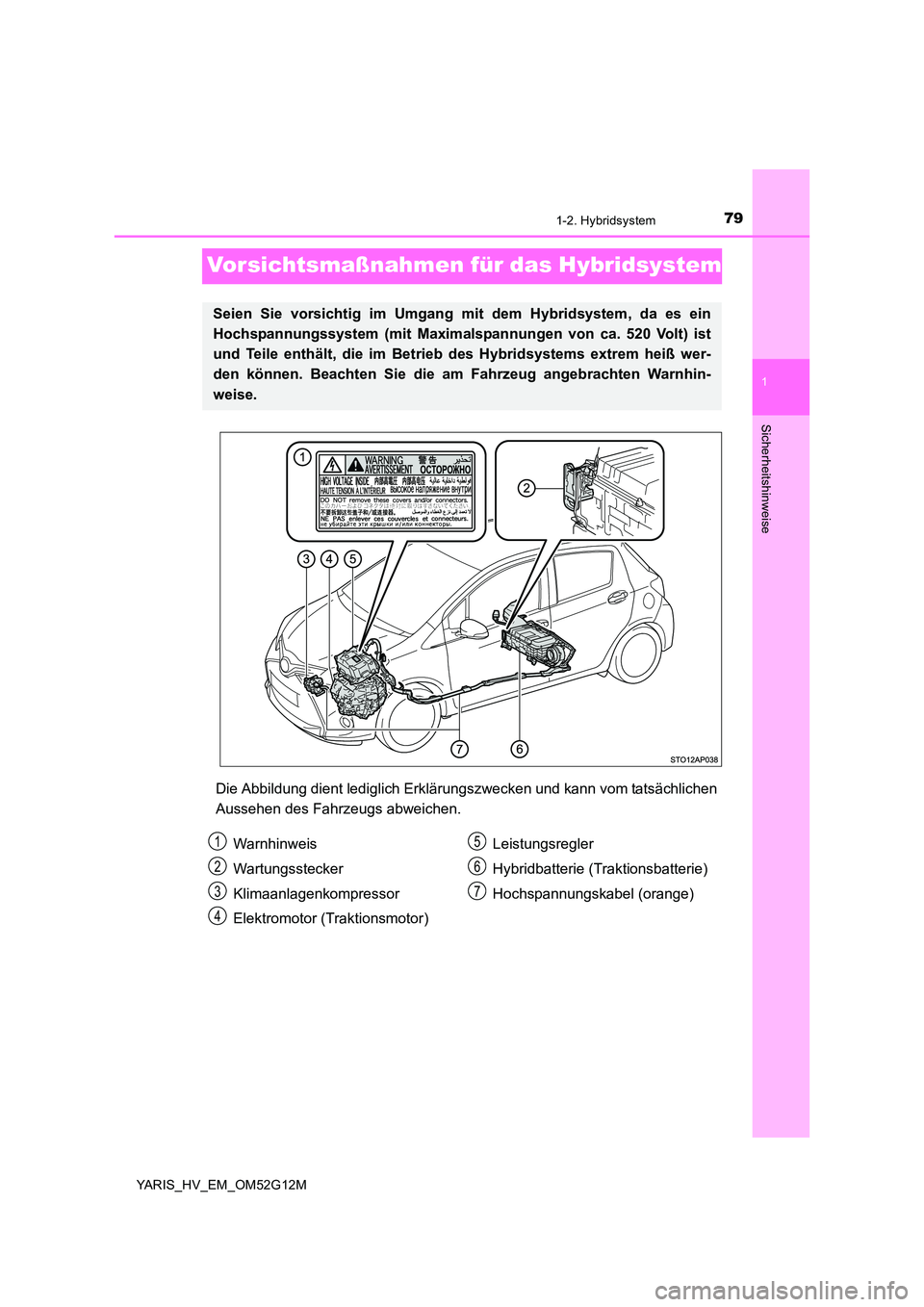

Vorsichtsmaßnahmen für das Hybridsystem
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein
Hochspannungssystem (mit Maximalspannungen von ca. 520 Volt) ist
und Teile enthält, die im Betrieb des Hybridsystems extrem heiß wer-
den können. Beachten Sie die am Fahrzeug angebrachten Warnhin-
weise.
Warnhinweis
Wartungsstecker
Klimaanlagenkompressor
Elektromotor (Traktionsmotor)
Leistungsregler
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
1
2
3
4
5
6
7

801-2. Hybridsystem
YARIS_HV_EM_OM52G12M
Im unteren Bereich des linken Rück-
sitzes befindet sich eine Lufteintritts-
öffnung für die Kühlung der
Hybridbatterie (Traktionsbatterie).
Wenn die Öffnung blockiert wird, kann
die Hybridbatterie überhitzen, was zu
einer verringerten Leistungsfähigkeit
der Hybridbatterie führen kann.

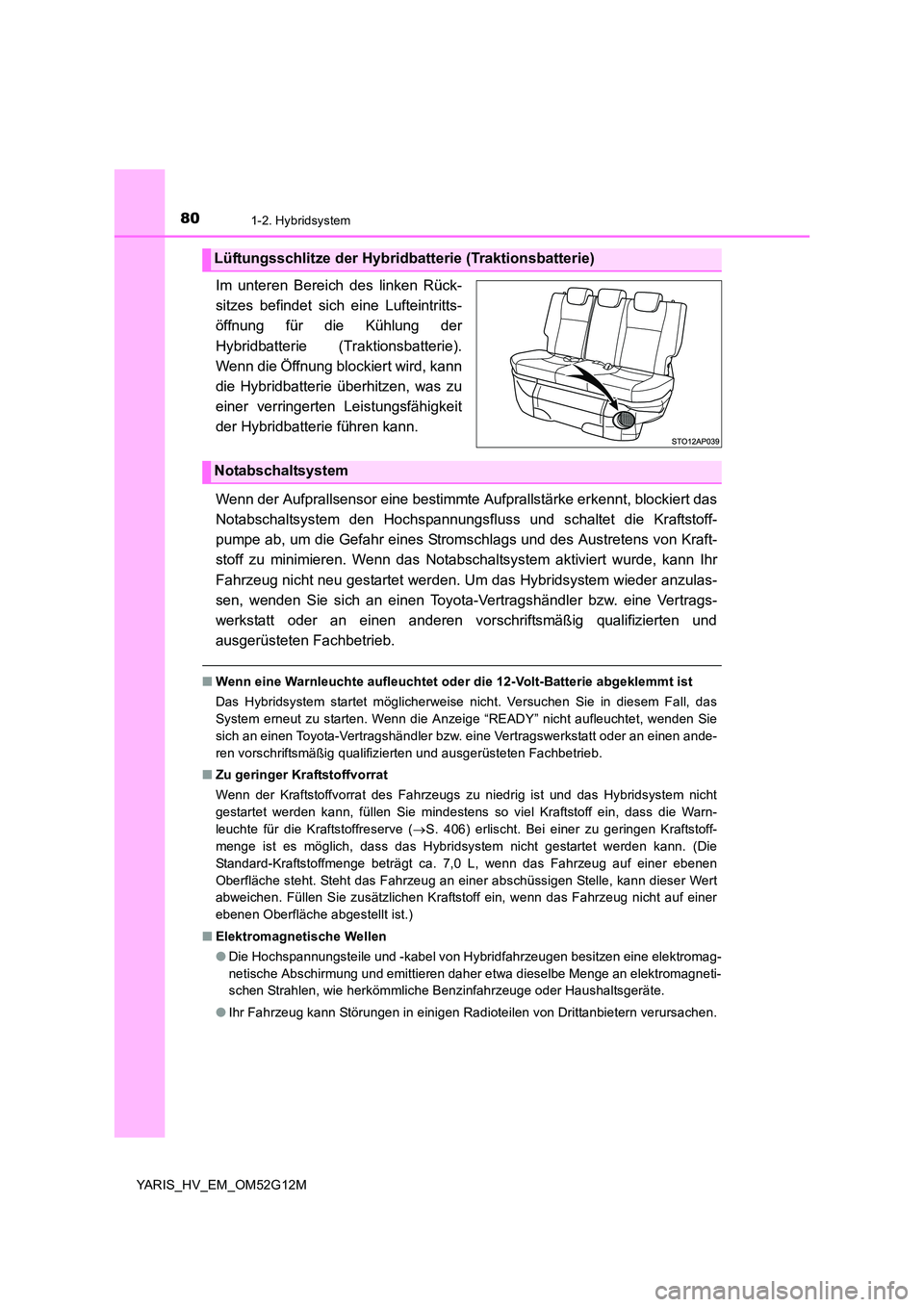

Wenn der Aufprallsensor eine bestimmte Aufprallstärke erkennt, blockiert das
Notabschaltsystem den Hochspannungsfluss und schaltet die Kraftstoff-
pumpe ab, um die Gefahr eines Stromschlags und des Austretens von Kraft-
stoff zu minimieren. Wenn das Notabschaltsystem aktiviert wurde, kann Ihr
Fahrzeug nicht neu gestartet werden. Um das Hybridsystem wieder anzulas-
sen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder an einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.
■ Wenn eine Warnleuchte aufleuchtet oder die 12-Volt-Batterie abgeklemmt ist
Das Hybridsystem startet möglicherweise nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn die Anzeige “READY” nicht aufleuchtet, wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Zu geringer Kraftstoffvorrat
Wenn der Kraftstoffvorrat des Fahrzeugs zu niedrig ist und das Hybridsystem nicht
gestartet werden kann, füllen Sie mindestens so viel Kraftstoff ein, dass die Warn-
leuchte für die Kraftstoffreserve ( S. 406) erlischt. Bei einer zu geringen Kraftstoff-
menge ist es möglich, dass das Hybridsystem nicht gestartet werden kann. (Die
Standard-Kraftstoffmenge beträgt ca. 7,0 L, wenn das Fahrzeug auf einer ebenen
Oberfläche steht. Steht das Fahrzeug an einer abschüssigen Stelle, kann dieser Wert
abweichen. Füllen Sie zusätzlichen Kraftstoff ein, wenn das Fahrzeug nicht auf einer
ebenen Oberfläche abgestellt ist.)
■ Elektromagnetische Wellen
● Die Hochspannungsteile und -kabel von Hybridfahrzeugen besitzen eine elektromag-
netische Abschirmung und emittieren daher etwa dieselbe Menge an elektromagneti-
schen Strahlen, wie herkömmliche Benzinfahrzeuge oder Haushaltsgeräte.
● Ihr Fahrzeug kann Störungen in einigen Radioteilen von Drittanbietern verursachen.
Lüftungsschlitze der Hybridbatterie (Traktionsbatterie)
Notabschaltsystem
