2016 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

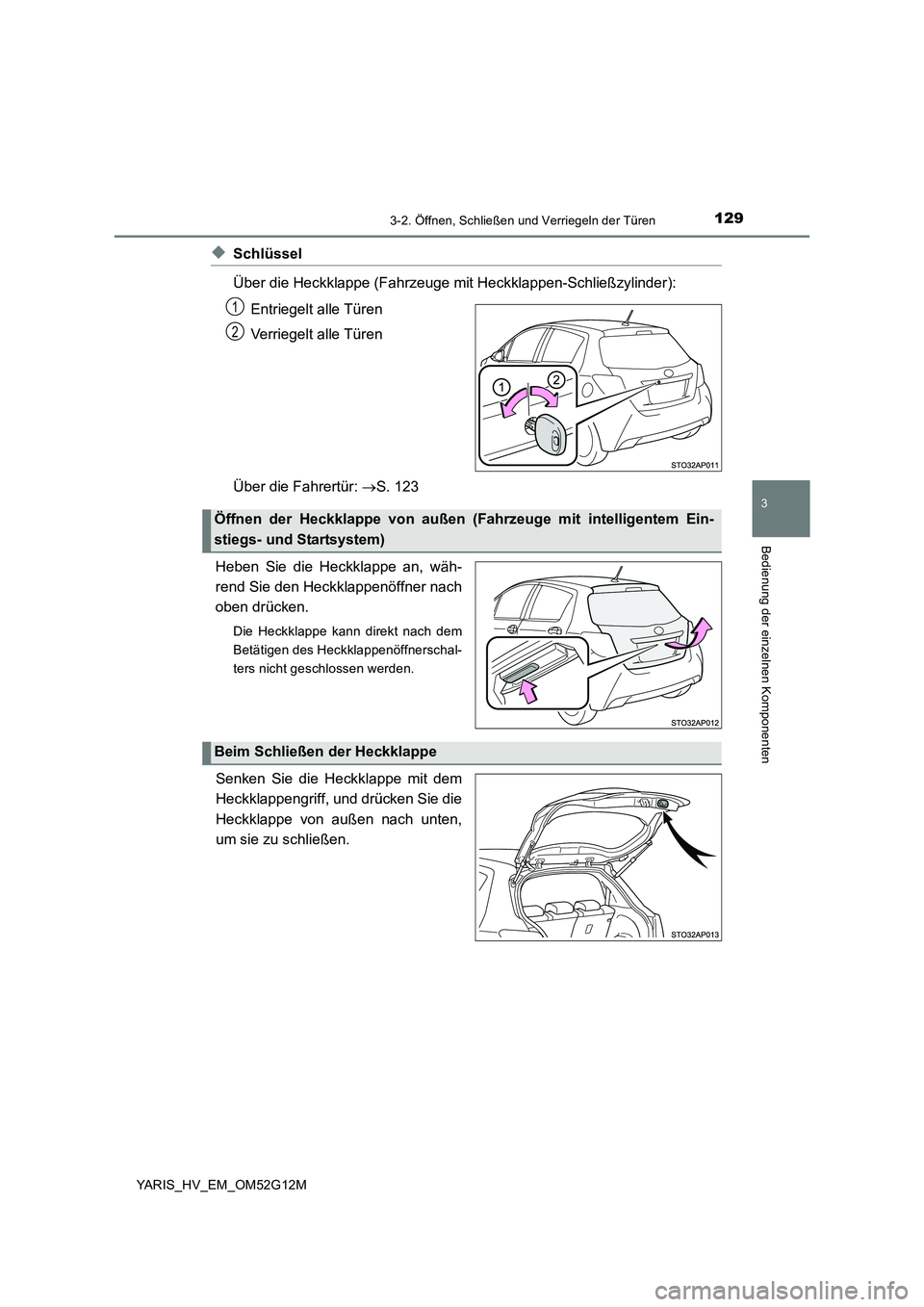

1293-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M
◆Schlüssel
Über die Heckklappe (Fahrzeuge mi t Heckklappen-Schließzylinder):
Entriegelt alle Türen
Verriegelt alle Türen
Über die Fahrertür: S. 123
Heben Sie die Heckklappe an, wäh-
rend Sie den Heckklappenöffner nach
oben drücken.
Die Heckklappe kann direkt nach dem
Betätigen des Heckklappenöffnerschal-
ters nicht geschlossen werden.
Senken Sie die Heckklappe mit dem
Heckklappengriff, und drücken Sie die
Heckklappe von außen nach unten,
um sie zu schließen.
1
2
Öffnen der Heckklappe von außen (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem)
Beim Schließen der Heckklappe

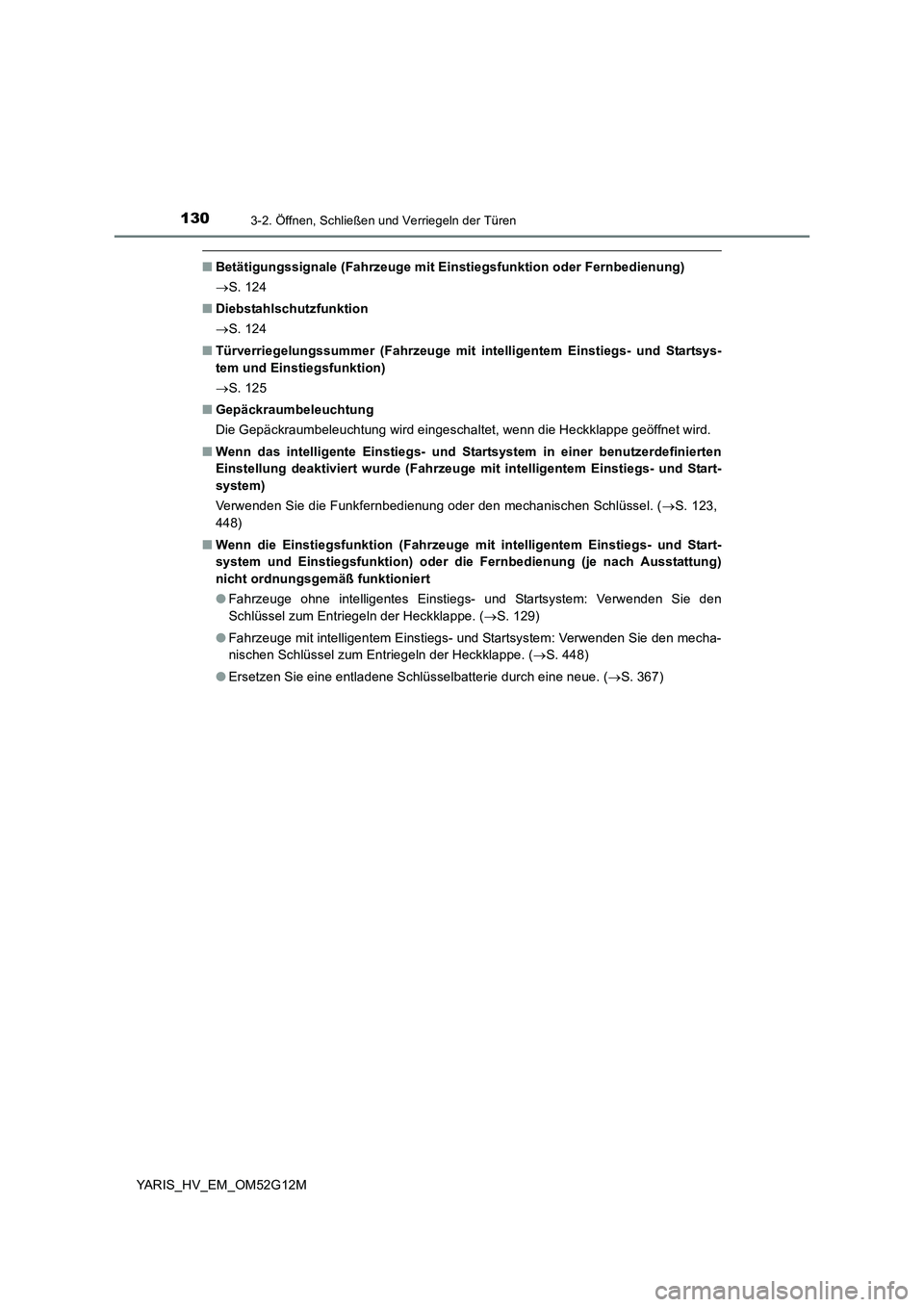

1303-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M
■Betätigungssignale (Fahrzeuge mit Einstiegsfunktion oder Fernbedienung)
 S. 124
■ Diebstahlschutzfunktion
 S. 124
■ Türverriegelungssummer (Fahrzeuge mit intelligentem Einstiegs- und Startsys-
tem und Einstiegsfunktion)
 S. 125
■ Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird eingeschaltet, wenn die Heckklappe geöffnet wird.
■ Wenn das intelligente Einstiegs- und Startsystem in einer benutzerdefinierten
Einstellung deaktiviert wurde (Fahrzeuge mit intelligentem Einstiegs- und Start-
system)
Verwenden Sie die Funkfernbedienung oder den mechanischen Schlüssel. ( S. 123,
448)
■ Wenn die Einstiegsfunktion (Fahrzeuge mit intelligentem Einstiegs- und Start-
system und Einstiegsfunktion) oder die Fernbedienung (je nach Ausstattung)
nicht ordnungsgemäß funktioniert
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Verwenden Sie den
Schlüssel zum Entriegeln der Heckklappe. ( S. 129)
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Verwenden Sie den mecha-
nischen Schlüssel zum Entriegeln der Heckklappe. ( S. 448)
● Ersetzen Sie eine entladene Schlüsselbatterie durch eine neue. (S. 367)

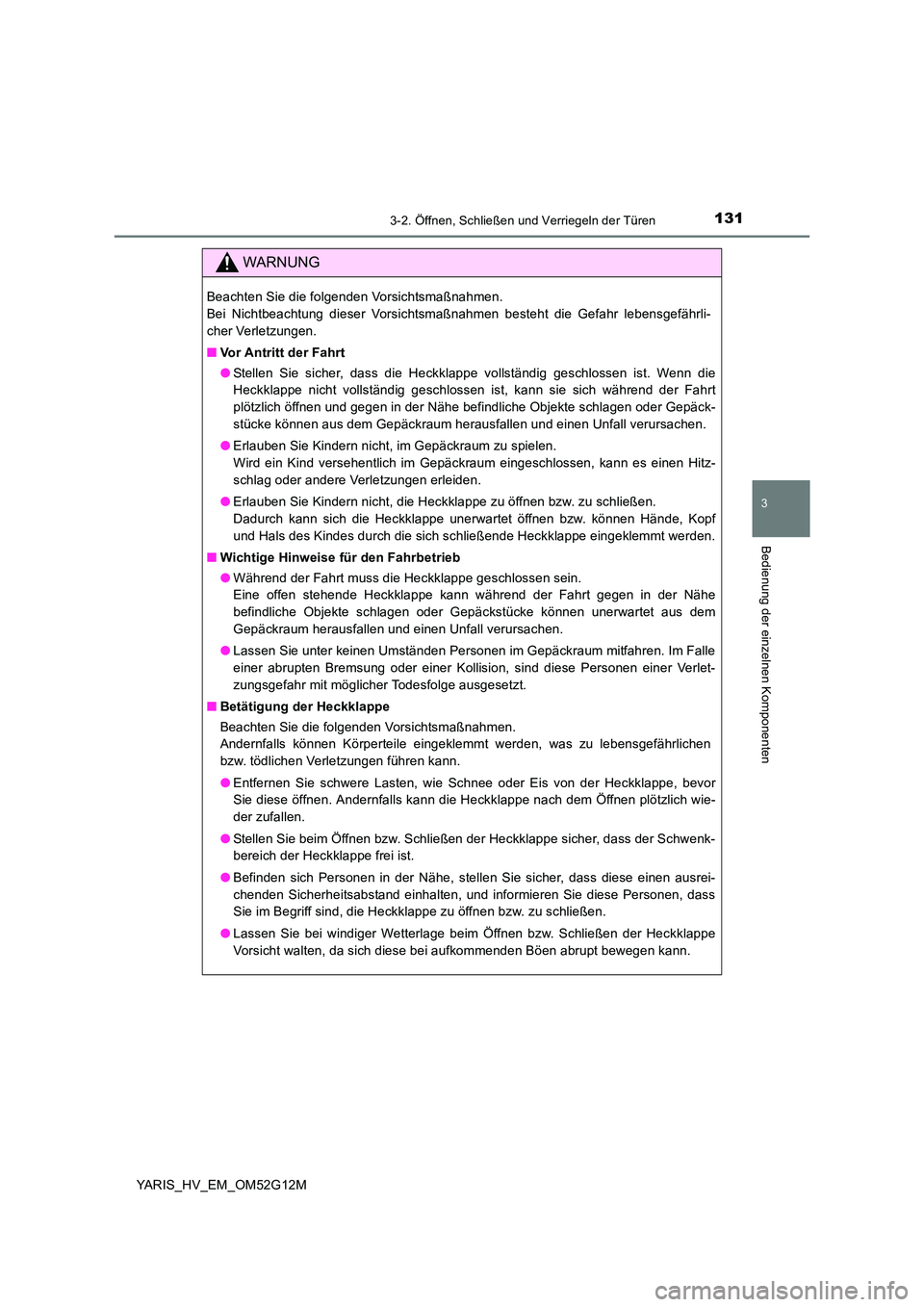

1313-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Vor Antritt der Fahrt
● Stellen Sie sicher, dass die Heckklappe vollständig geschlossen ist. Wenn die
Heckklappe nicht vollständig geschlossen ist, kann sie sich während der Fahrt
plötzlich öffnen und gegen in der Nähe befindliche Objekte schlagen oder Gepäck-
stücke können aus dem Gepäckraum herausfallen und einen Unfall verursachen.
● Erlauben Sie Kindern nicht, im Gepäckraum zu spielen.
Wird ein Kind versehentlich im Gepäckraum eingeschlossen, kann es einen Hitz-
schlag oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen bzw. zu schließen.
Dadurch kann sich die Heckklappe unerwartet öffnen bzw. können Hände, Kopf
und Hals des Kindes durch die sich schließende Heckklappe eingeklemmt werden.
■ Wichtige Hinweise für den Fahrbetrieb
● Während der Fahrt muss die Heckklappe geschlossen sein.
Eine offen stehende Heckklappe kann während der Fahrt gegen in der Nähe
befindliche Objekte schlagen oder Gepäckstücke können unerwartet aus dem
Gepäckraum herausfallen und einen Unfall verursachen.
● Lassen Sie unter keinen Umständen Personen im Gepäckraum mitfahren. Im Falle
einer abrupten Bremsung oder einer Kollision, sind diese Personen einer Verlet-
zungsgefahr mit möglicher Todesfolge ausgesetzt.
■ Betätigung der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können Körperteile eingeklemmt werden, was zu lebensgefährlichen
bzw. tödlichen Verletzungen führen kann.
● Entfernen Sie schwere Lasten, wie Schnee oder Eis von der Heckklappe, bevor
Sie diese öffnen. Andernfalls kann die Heckklappe nach dem Öffnen plötzlich wie-
der zufallen.
● Stellen Sie beim Öffnen bzw. Schließen der Heckklappe sicher, dass der Schwenk-
bereich der Heckklappe frei ist.
● Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausrei-
chenden Sicherheitsabstand einhalten, und informieren Sie diese Personen, dass
Sie im Begriff sind, die Heckklappe zu öffnen bzw. zu schließen.
● Lassen Sie bei windiger Wetterlage beim Öffnen bzw. Schließen der Heckklappe
Vorsicht walten, da sich diese bei aufkommenden Böen abrupt bewegen kann.

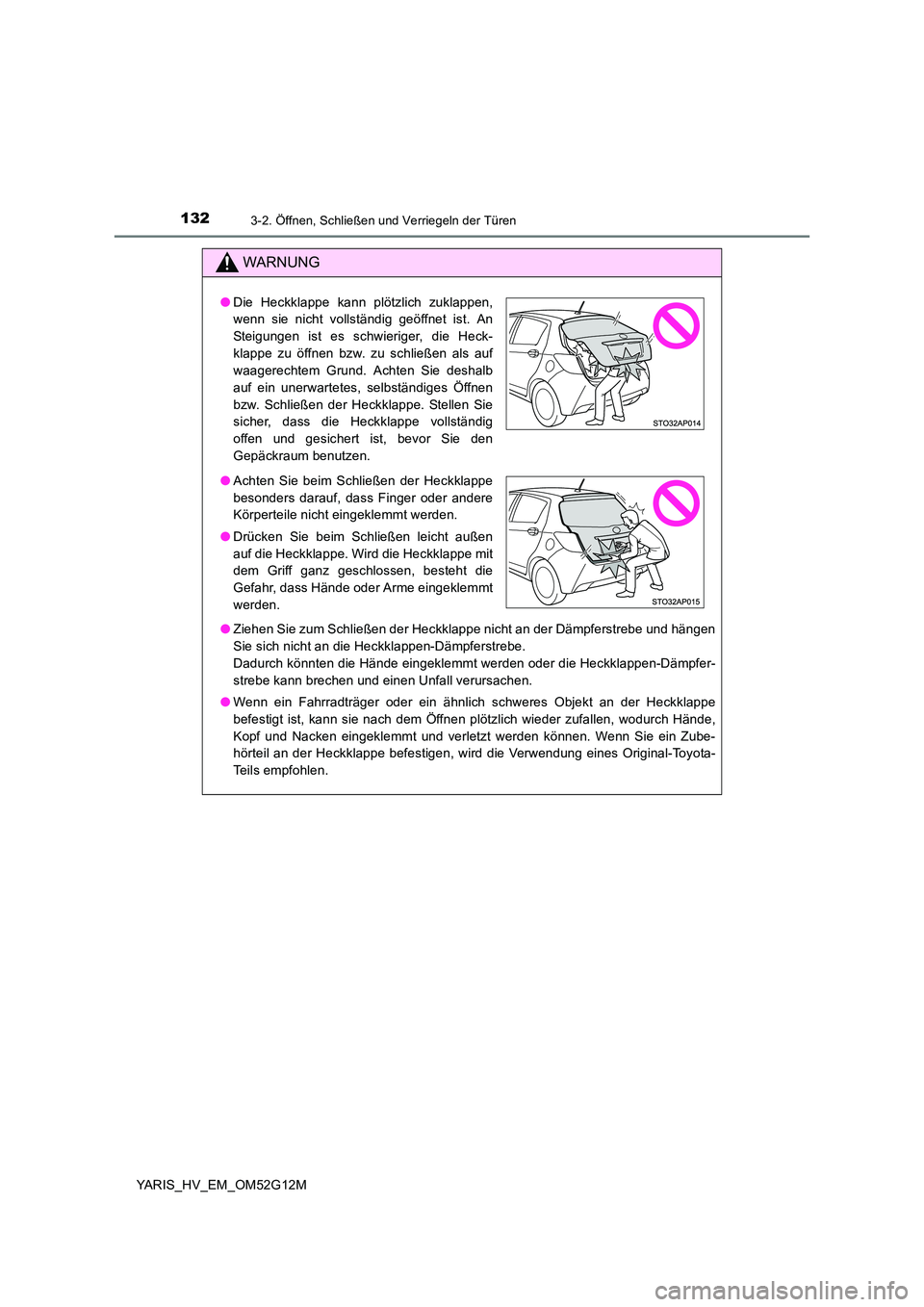

1323-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M
WARNUNG
●Ziehen Sie zum Schließen der Heckklappe nicht an der Dämpferstrebe und hängen
Sie sich nicht an die Heckklappen-Dämpferstrebe.
Dadurch könnten die Hände eingeklemmt werden oder die Heckklappen-Dämpfer-
strebe kann brechen und einen Unfall verursachen.
● Wenn ein Fahrradträger oder ein ähnlich schweres Objekt an der Heckklappe
befestigt ist, kann sie nach dem Öffnen plötzlich wieder zufallen, wodurch Hände,
Kopf und Nacken eingeklemmt und verletzt werden können. Wenn Sie ein Zube-
hörteil an der Heckklappe befestigen, wird die Verwendung eines Original-Toyota-
Teils empfohlen.
● Die Heckklappe kann plötzlich zuklappen,
wenn sie nicht vollständig geöffnet ist. An
Steigungen ist es schwieriger, die Heck-
klappe zu öffnen bzw. zu schließen als auf
waagerechtem Grund. Achten Sie deshalb
auf ein unerwartetes, selbständiges Öffnen
bzw. Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
offen und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Finger oder andere
Körperteile nicht eingeklemmt werden.
● Drücken Sie beim Schließen leicht außen
auf die Heckklappe. Wird die Heckklappe mit
dem Griff ganz geschlossen, besteht die
Gefahr, dass Hände oder Arme eingeklemmt
werden.

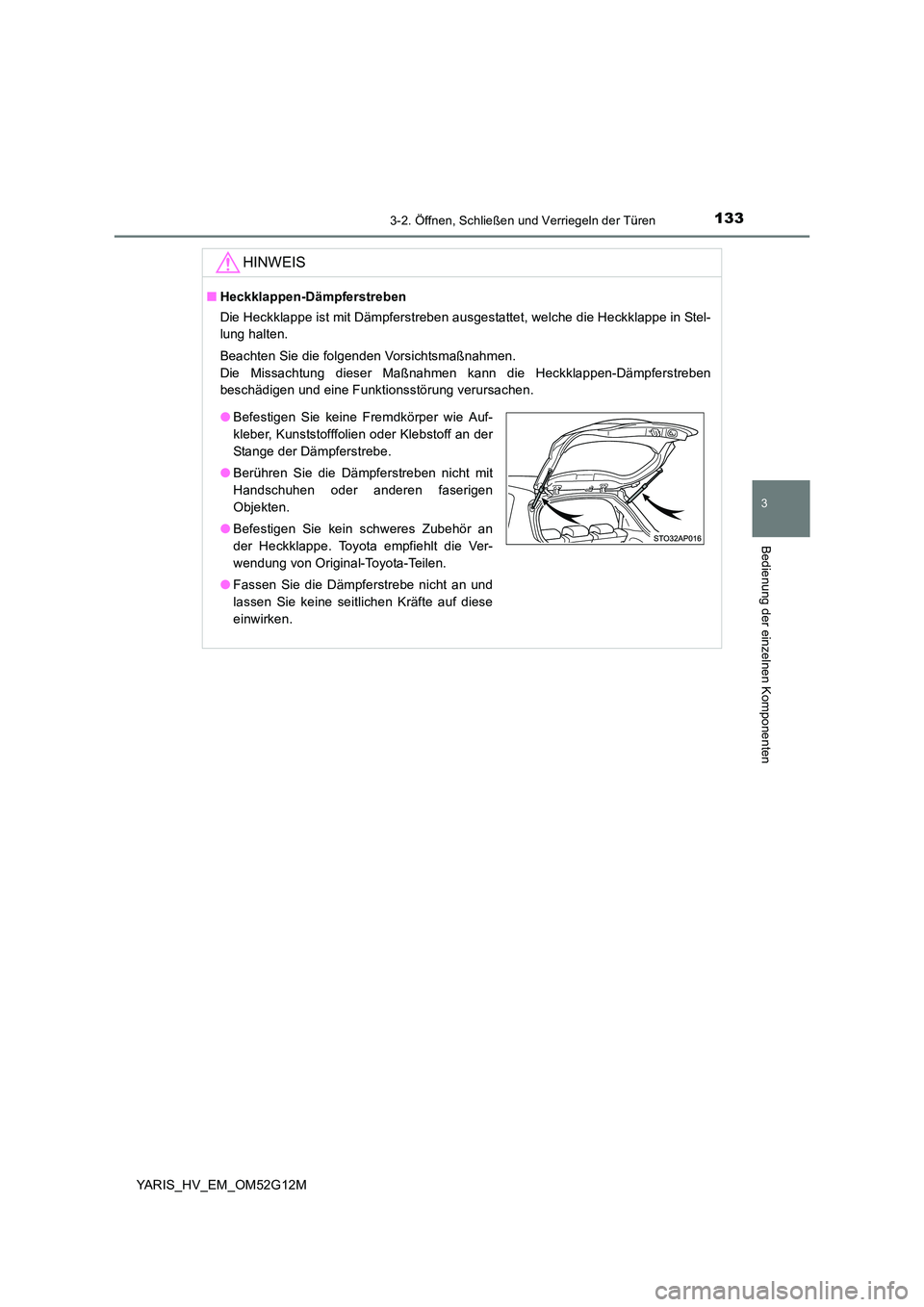

1333-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M
HINWEIS
■Heckklappen-Dämpferstreben
Die Heckklappe ist mit Dämpferstreben ausgestattet, welche die Heckklappe in Stel-
lung halten.
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Missachtung dieser Maßnahmen kann die Heckklappen-Dämpferstreben
beschädigen und eine Funktionsstörung verursachen.
● Befestigen Sie keine Fremdkörper wie Auf-
kleber, Kunststofffolien oder Klebstoff an der
Stange der Dämpferstrebe.
● Berühren Sie die Dämpferstreben nicht mit
Handschuhen oder anderen faserigen
Objekten.
● Befestigen Sie kein schweres Zubehör an
der Heckklappe. Toyota empfiehlt die Ver-
wendung von Original-Toyota-Teilen.
● Fassen Sie die Dämpferstrebe nicht an und
lassen Sie keine seitlichen Kräfte auf diese
einwirken.

1343-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M
Intelligentes Einstiegs- und Startsystem
●Verriegeln und Entriegeln die Seitentüren (Fahrzeuge mit Einstiegsfunk-
tion) ( S. 122)
● Verriegeln und Entriegeln der Heckklappe (Fahrzeuge mit Einstiegsfunk-
tion) ( S. 128)
● Startet und stoppt das Hybridsystem (S. 182)
■Lage der Antenne
: Je nach Ausstattung
Die folgenden Vorgänge können durchgeführt werden, indem Sie ein-
fach den elektronischen Schlüssel mit sich führen (z.B. in Ihrer
Tasche). (Der Fahrer sollte den elektronischen Schlüssel immer mit
sich führen.)
Antennen außerhalb der Fahrgastzelle
(Fahrzeuge mit Einstiegsfunktion)
Antennen innerhalb der Fahrgastzelle
Antenne außerhalb des Gepäckraums
(Fahrzeuge mit Einstiegsfunktion)
1
2
3

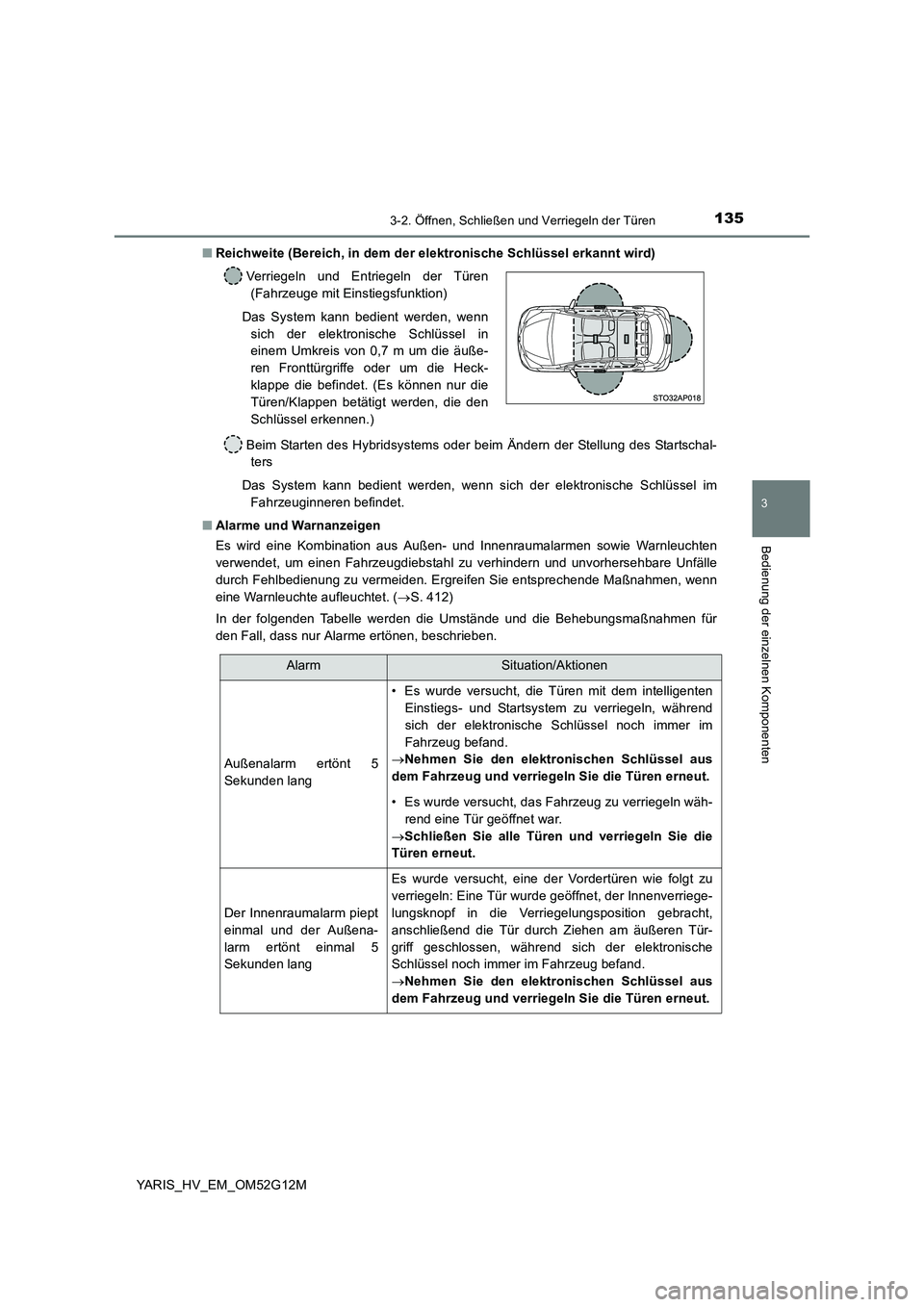

1353-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
YARIS_HV_EM_OM52G12M
■ Reichweite (Bereich, in dem der elektronische Schlüssel erkannt wird)
Beim Starten des Hybridsystems oder beim Ändern der Stellung des Startschal-
ters
Das System kann bedient werden, wenn sich der elektronische Schlüssel im
Fahrzeuginneren befindet.
■ Alarme und Warnanzeigen
Es wird eine Kombination aus Außen- und Innenraumalarmen sowie Warnleuchten
verwendet, um einen Fahrzeugdiebstahl zu verhindern und unvorhersehbare Unfälle
durch Fehlbedienung zu vermeiden. Ergreifen Sie entsprechende Maßnahmen, wenn
eine Warnleuchte aufleuchtet. ( S. 412)
In der folgenden Tabelle werden die Umstände und die Behebungsmaßnahmen für
den Fall, dass nur Alarme ertönen, beschrieben.
Verriegeln und Entriegeln der Türen
(Fahrzeuge mit Einstiegsfunktion)
Das System kann bedient werden, wenn
sich der elektronische Schlüssel in
einem Umkreis von 0,7 m um die äuße-
ren Fronttürgriffe oder um die Heck-
klappe die befindet. (Es können nur die
Türen/Klappen betätigt werden, die den
Schlüssel erkennen.)
AlarmSituation/Aktionen
Außenalarm ertönt 5
Sekunden lang
• Es wurde versucht, die Türen mit dem intelligenten
Einstiegs- und Startsystem zu verriegeln, während
sich der elektronische Schlüssel noch immer im
Fahrzeug befand.
 Nehmen Sie den elektronischen Schlüssel aus
dem Fahrzeug und verriegeln Sie die Türen erneut.
• Es wurde versucht, das Fahrzeug zu verriegeln wäh-
rend eine Tür geöffnet war.
 Schließen Sie alle Türen und verriegeln Sie die
Türen erneut.
Der Innenraumalarm piept
einmal und der Außena-
larm ertönt einmal 5
Sekunden lang
Es wurde versucht, eine der Vordertüren wie folgt zu
verriegeln: Eine Tür wurde geöffnet, der Innenverriege-
lungsknopf in die Verriegelungsposition gebracht,
anschließend die Tür durch Ziehen am äußeren Tür-
griff geschlossen, während sich der elektronische
Schlüssel noch immer im Fahrzeug befand.
 Nehmen Sie den elektronischen Schlüssel aus
dem Fahrzeug und verriegeln Sie die Türen erneut.

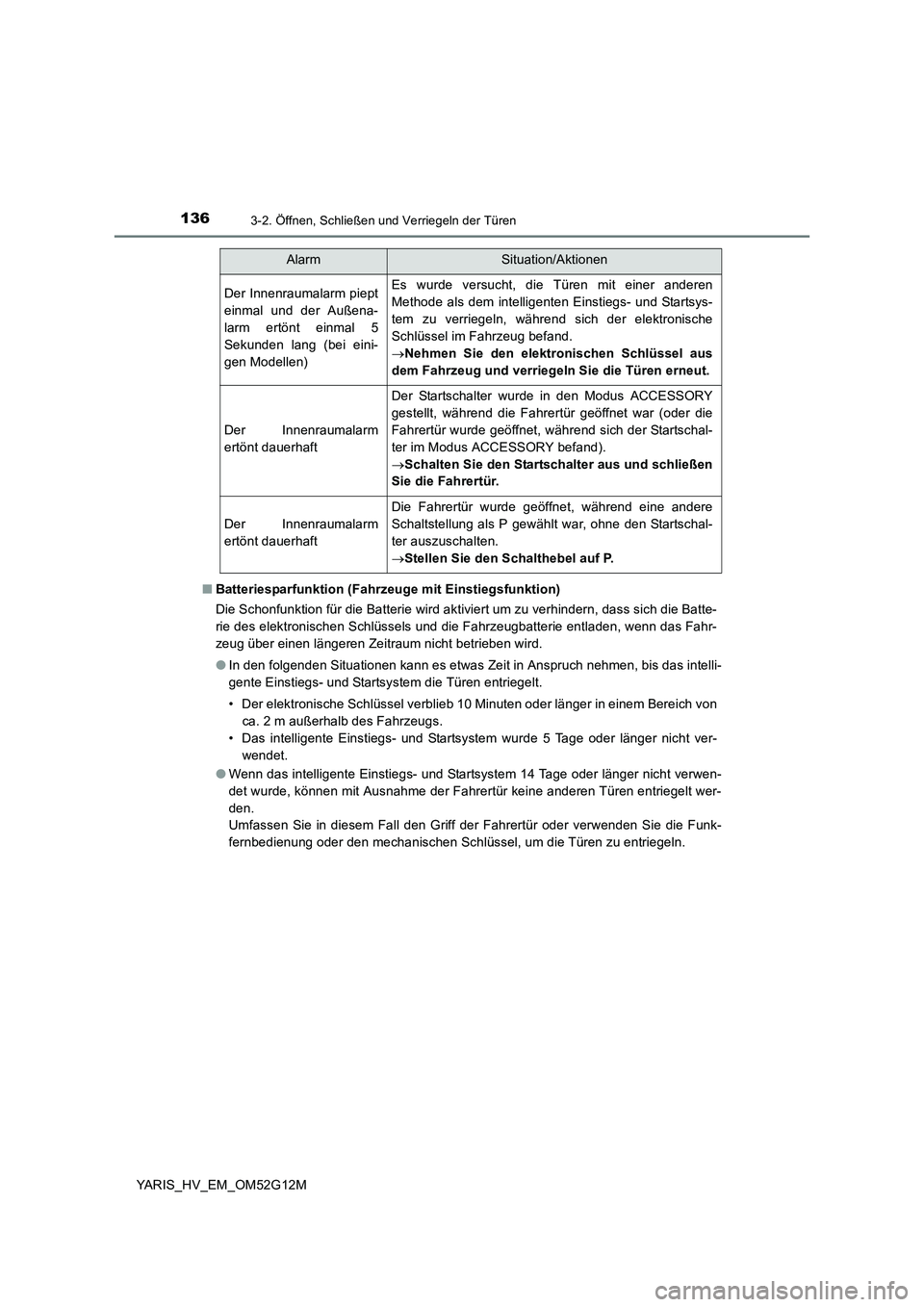

1363-2. Öffnen, Schließen und Verriegeln der Türen
YARIS_HV_EM_OM52G12M
■ Batteriesparfunktion (Fahrzeuge mit Einstiegsfunktion)
Die Schonfunktion für die Batterie wird aktiviert um zu verhindern, dass sich die Batte-
rie des elektronischen Schlüssels und die Fahrzeugbatterie entladen, wenn das Fahr-
zeug über einen längeren Zeitraum nicht betrieben wird.
● In den folgenden Situationen kann es etwas Zeit in Anspruch nehmen, bis das intelli-
gente Einstiegs- und Startsystem die Türen entriegelt.
• Der elektronische Schlüssel verblieb 10 Minuten oder länger in einem Bereich von
ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Einstiegs- und Startsystem wurde 5 Tage oder länger nicht ver-
wendet.
● Wenn das intelligente Einstiegs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, können mit Ausnahme der Fahrertür keine anderen Türen entriegelt wer-
den.
Umfassen Sie in diesem Fall den Griff der Fahrertür oder verwenden Sie die Funk-
fernbedienung oder den mechanischen Schlüssel, um die Türen zu entriegeln.
Der Innenraumalarm piept
einmal und der Außena-
larm ertönt einmal 5
Sekunden lang (bei eini-
gen Modellen)
Es wurde versucht, die Türen mit einer anderen
Methode als dem intelligenten Einstiegs- und Startsys-
tem zu verriegeln, während sich der elektronische
Schlüssel im Fahrzeug befand.
 Nehmen Sie den elektronischen Schlüssel aus
dem Fahrzeug und verriegeln Sie die Türen erneut.
Der Innenraumalarm
ertönt dauerhaft
Der Startschalter wurde in den Modus ACCESSORY
gestellt, während die Fahrertür geöffnet war (oder die
Fahrertür wurde geöffnet, während sich der Startschal-
ter im Modus ACCESSORY befand).
 Schalten Sie den Startschalter aus und schließen
Sie die Fahrertür.
Der Innenraumalarm
ertönt dauerhaft
Die Fahrertür wurde geöffnet, während eine andere
Schaltstellung als P gewählt war, ohne den Startschal-
ter auszuschalten.
 Stellen Sie den Schalthebel auf P.
AlarmSituation/Aktionen
