6558-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Ako je akumulator prazan
Ako imate na raspolaganju komplet kablova za pokretanje i drugo vo-
zilo s akumulatorom od 12 V možete pokrenuti motor svog vozila pre-
ma sljedećem postupku.
Vozila sa sustavom ulaska i po-
kretanja bez ključa: Provjerite
imate li elektronički ključ uza
se.
Prilikom spajanja kablova, ovisno o
situaciji, mogao bi se aktivirati
alarm, a vozilo bi se moglo zaklju-
čati. (str. 93)
Otvorite poklopac motora. (str. 516)
Spojite kablove za pokretanje prema sljedećem postupku:
Ako je akumulator prazan možete provesti sljedeći postupak da
biste pokrenuli motor.
Možete se i obratiti bilo kojem ovlaštenom prodavaču ili servi-
seru Toyote ili drugom odgovarajuće osposobljenom i opremlje-
nom serviseru.
1
2
3

6568-2. Što poduzeti u slučaju nužde
Motori 3ZR-FE i 3ZR-FAE
Skinite pokrov motora.
Spojite pozitivan izvod kabela na pozitivan (+) izvod akumulatora
na vašem vozilu.
Spojite drugi dio istog kabela na pozitivan (+) izvod akumulatora
na drugom vozilu.
Spojite štipaljku negativnog kabela na negativan (-) izvod akumu-
latora na drugom vozilu.
Spojite drugi kraj negativnog kabela na krutu, nepomičnu, nebo-
janu metalnu točku podalje od akumulatora i bilo kakvih pokret-
nih dijelova, kako je prikazano na slici.
1
2
3
4
5

6578-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
Motor 2AR-FE
Spojite pozitivan izvod kabela na pozitivan (+) izvod akumulatora
na vašem vozilu.
Spojite drugi dio istog kabela na pozitivan (+) izvod akumulatora
na drugom vozilu.
Spojite štipaljku negativnog kabela na negativan (-) izvod akumu-
latora na drugom vozilu.
Spojite drugi kraj negativnog kabela na krutu, nepomičnu, nebo-
janu metalnu točku podalje od akumulatora i bilo kakvih pokret-
nih dijelova, kako je prikazano na slici.
1
2
3
4

6588-2. Što poduzeti u slučaju nužde
Motori 2AD-FTV i 2AD-FHV
Skinite pokrov motora.
Spojite pozitivan izvod kabela na pozitivan (+) izvod akumulatora
na vašem vozilu.
Spojite drugi dio istog kabela na pozitivan (+) izvod akumulatora
na drugom vozilu.
Spojite štipaljku negativnog kabela na negativan (-) izvod akumu-
latora na drugom vozilu.
Spojite drugi kraj negativnog kabela na krutu, nepomičnu, nebo-
janu metalnu točku podalje od akumulatora i bilo kakvih pokret-
nih dijelova, kako je prikazano na slici.
1
2
3
4
5

6598-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće

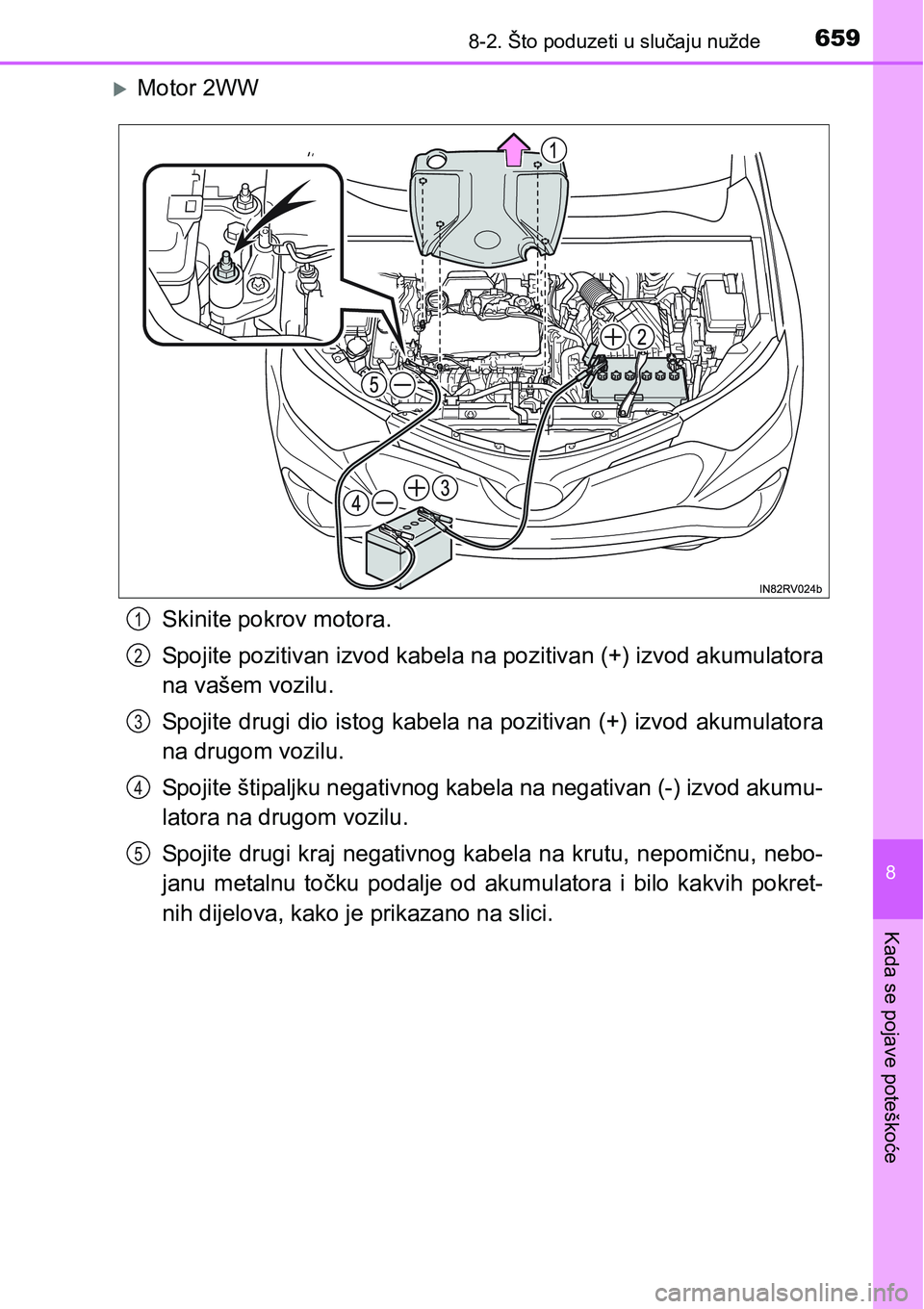

Motor 2WW
Skinite pokrov motora.
Spojite pozitivan izvod kabela na pozitivan (+) izvod akumulatora
na vašem vozilu.
Spojite drugi dio istog kabela na pozitivan (+) izvod akumulatora
na drugom vozilu.
Spojite štipaljku negativnog kabela na negativan (-) izvod akumu-
latora na drugom vozilu.
Spojite drugi kraj negativnog kabela na krutu, nepomičnu, nebo-
janu metalnu točku podalje od akumulatora i bilo kakvih pokret-
nih dijelova, kako je prikazano na slici.
1
2
3
4
5

6608-2. Što poduzeti u slučaju nužde
Pokrenite motor drugog vozila. Malo ubrzajte njegov motor i zadr-
žite tu razinu kroz otprilike 5 minuta da biste napunili akumulator od
12 V svog vozila.
Samo za vozila sa sustavom ulaska i pokretanja bez ključa: Otvo-
rite i zatvorite bilo koja vrata na vašem vozilu dok je prekidač
motora isključen.
Vozila bez sustava ulaska i pokretanja bez ključa:
Zadržite broj okretaja motora drugog vozila i pokrenite motor svog
vozila.
Vozila sa sustavom ulaska i pokretanja bez ključa:
Zadržite broj okretaja motora drugog vozila i pokrenite motor svog
vozila prebacivanjem prekidača motora u položaj IGNITION ON.
Nakon pokretanja motora skinite kablove suprotnim redoslijedom
od spajanja.
Nakon pokretanja hibridnog pogona odvezite vozilo na pregled bilo
kojem ovlaštenom prodavaču ili serviseru Toyote ili drugom odgovara-
juće osposobljenom i opremljenom serviseru čim je prije moguće.
nPokretanje motora uz prazan akumulator (vozila s automatskim mjenja-
čem ili Multidrive)
Motor nije moguće pokrenuti guranjem vozila.
nDa biste spriječili pražnjenje akumulatora
lIsključite glavna svjetla i audio sustav kada motor ne radi. (Vozila sa susta-
vom Stop & Start: Osim kada je motor zaustavljen pod djelovanjem sustava
Stop & Start)
lIsključite sve električne uređaje koji nisu nužni kada se vozilo kreće malom
brzinom duže vrijeme, na primjer u velikoj prometnoj gužvi.
nPunjenje akumulatora
Električna energija pohranjena u akumulatoru postepeno će se prazniti čak i
kada se vozilo ne koristi, uslijed prirodnog pražnjenja i potrošnje struje pojedi-
nih električnih uređaja. Ako ne koristite vozilo duže vrijeme, akumulator će se
možda isprazniti i nećete moći pokrenuti motor. (Akumulator se automatski
puni tijekom vožnje.)
4
5
6
7

6618-2. Što poduzeti u slučaju nužde
8
Kada se pojave poteškoće
nKada punite ili mijenjate akumulator (vozila sa sustavom ulaska i pokre-
tanja bez ključa)
lU nekim slučajevima neće biti moguće otključati vrata funkcijom ulaska i po-
kretanja bez ključa kada je akumulator prazan. Poslužite se daljinskim ili
mehaničkim ključem da biste zaključali ili otključali vrata.
lMotor se možda neće pokrenuti prilikom prvog pokušaja nakon punjenja
akumulatora, ali će se normalno pokrenuti nakon kod drugog pokušaja. Ovo
ne predstavlja kvar.
lVozilo pamti položaj prekidača motora. Kada ponovno spojite akumulator,
sustav će se vratiti u položaj u kojem je bio prije pražnjenja akumulatora.
Prije odpajanja akumulatora, isključite prekidač motora. Ako niste sigurni u
kojem je položaju bio prekidač motora prije pražnjenja akumulatora, budite
posebno oprezni prilikom ponovnog spajanja akumulatora.
nKada napunite ili zamijenite akumulator (vozila sa sustavom Stop &
Start)
Nakon punjenja akumulatora ili ponovnog spajanja izvoda akumulatora, su-
stav Stop & Start možda neće automatski zaustavljati motor tijekom otprilike 5
do 60 minuta.
nKada zamijenite akumulator (vozila sa sustavom Stop & Start)
Koristite akumulator posebno namijenjen za korištenje uz sustav Stop & Start
i ekvivalentan originalnom. Ako ne ugradite odgovarajući akumulator, neke
funkcije sustava Stop & Start će možda biti ograničene radi zaštite akumula-
tora.
Osim toga, performanse akumulatora će se možda smanjiti ili motor nećete
moći pokrenuti. Za pojedinosti se obratite bilo kojem ovlaštenom prodavaču ili
serviseru Toyote ili drugom odgovarajuće osposobljenom i opremljenom ser-
viseru.
nKada izvadite akumulator ili kada je on prazan
lElektrično pokretanje poklopca prtljažnika (ovisno o opremi) je potrebno ini-
cijalizirati. (str. 146)
lKrovni prozor (ovisno o opremi) je potrebno inicijalizirati. (str. 191)
lToyotin sustav pomoći pri parkiranju s kamerom (ovisno o opremi) je potreb-
no inicijalizirati. (Vidi “Upute za rukovanje navigacijskim i multimedijskim su-
stavom”)
lPanoramski prikaz (ovisno o opremi) je potrebno inicijalizirati. (Vidi “Upute
za rukovanje navigacijskim i multimedijskim sustavom”)

6628-2. Što poduzeti u slučaju nužde
UPOZORENJE
nIzbjegavanje požara ili eksplozije akumulatora
Vodite računa o sljedećim mjerama opreza da biste spriječili slučajno palje-
nje zapaljivog plina koji bi mogao izlaziti iz akumulatora:
lProvjerite da su kablovi ispravno spojeni i da nisu u slučajnom dodiru s
drugim izvodom.
lNemojte dopustiti da drugi kraj kabela spojenog na izvod "+" dođe u dodir
s bilo kojim drugim dijelom vozila ili metalnom površinom u tom području,
kao što su nosači ili nebojani metal.
lNemojte dopustiti da štipaljke "+" ili "-" dođu u dodir jedna s drugom.
lNemojte pušiti, koristiti šibice, upaljače za cigarete niti dopustiti prinošenje
otvorenog plamena u blizini akumulatora.
nMjere opreza uz akumulator
U akumulatoru se nalazi otrovan i korozivan kiseli elektrolit, a dijelovi aku-
mulatora sadrže olovo i olovne spojeve. Pridržavajte se sljedećih mjera
opreza prilikom rukovanja s akumulatorom:
lKada radite s akumulatorom uvijek nosite zaštitne naočale i vodite računa
da tekućina iz akumulatora (kiselina) ne dođe u dodir s vašom kožom ili
odjećom ili s dijelovima vozila.
lNemojte se naginjati iznad akumulatora.
lU slučaju da tekućina iz akumulatora dođe u dodir s kožom ili očima od-
mah isperite zahvaćeno područje vodom i potražite liječničku pomoć.
Na zahvaćeno područje stavite mokru spužvu ili krpu dok čekate na liječ-
ničku skrb.
lUvijek operite ruke nakon rukovanja akumulatorima, izvodima i drugim
materijalom vezanim uz akumulatore.
lNemojte puštati djecu u blizinu akumulatora.
n<0027004400030045004c0056005700480003005600530055004c004d004800fe004c004f004c0003005200e30057004800fc00480051004d0048000300590052005d004c004f00440003000b00590052005d004c004f00440003005600030055005800fe00
51004c005000030050004d00480051004d004400fe00480050>)
Nemojte pokušavati upaliti motor guranjem ili vučom vozila jer bi se katali-
zator (benzinski motor) ili katalizator i pročistač čestica DPNR (Diesel Parti-
culate-NOx Reduction System) (dizelski motor) mogao pregrijati i postojala
bi opasnost od izbijanja požara.
