651-1. Para una utilización segura
1
RAV4-HV_OM_OM42A60S_(ES)
Seguridad de los pasajeros y del vehículo
Instalación de sistemas de sujeción para
niños
Cinturones de seguridad (los cinturo-
nes con ELR requieren clips inmovili-
zadores)
Anclajes rígidos ISOFIX (sistema de
sujeción para niños ISOFIX)
Los asientos traseros laterales cuentan
con anclajes inferiores. (Los asientos
llevan unas etiquetas que muestran la
ubicación de los anclajes).
Soportes de anclaje (para la correa
superior)
Cada uno de los asientos traseros late-
rales cuenta con un soporte de anclaje.
(Etiquetas que muestran la ubicación
del soporte de anclaje).
Siga las instrucciones del fabricante del sistema de sujeción para
niños. Fije con firmeza el sistema de sujeción para niños a los asientos
con un cinturón de seguridad o con los anclajes rígidos ISOFIX.
Cuando instale un sistema de sujeción para niños, fije la correa supe-
rior.

661-1. Para una utilización segura
RAV4-HV_OM_OM42A60S_(ES)■
Asiento para bebés/asiento para niños
 Orientado hacia atrás
Ajuste el respaldo a la 3ª posi-
ción de bloqueo desde la posi-
ción más vertical. ( →P. 159)
Posición más vertical
3ª posición de bloqueo
Si el sistema de sujeción para niños interfiere con el reposacabezas y
no se puede colocar correctamente, instale el sistema de sujeción para
niños después de extraer el reposacabezas. ( →P. 162)
Coloque el sistema de sujeción
para niños en el asiento trasero
orientado hacia atrás.
Pase el cinturón de seguridad
por el sistema de sujeción para
niños e introduzca la lengüeta
en la hebilla. Asegúrese de que
el cinturón no está retorcido.
Instalación de sistemas de sujeción para niños con un cinturón de
seguridad
1
1
2
2
3

671-1. Para una utilización segura
1
RAV4-HV_OM_OM42A60S_(ES)
Seguridad de los pasajeros y del vehículo
Coloque un clip inmovilizador
junto a la lengüeta del cinturón
de cadera y de hombro inser-
tando la banda de cadera y de
hombro por las ranuras del clip
inmovilizador. Abroche de
nuevo el cinturón. Si el cinturón
está flojo, desenganche la hebi-
lla y vuelva a colocar el clip
inmovilizador.
■Asiento para niños  Orientado hacia delante
Ajuste el respaldo a la 3ª posi-
ción de bloqueo desde la posi-
ción más vertical. ( →P. 159)
Posición más vertical
3ª posición de bloqueo
Si el sistema de sujeción para niños interfiere con el reposacabezas y
no se puede colocar correctamente, instale el sistema de sujeción para
niños después de extraer el reposacabezas. ( →P. 162)
Coloque el sistema de sujeción
para niños en el asiento orien-
tado hacia delante.
4
1
1
2
2

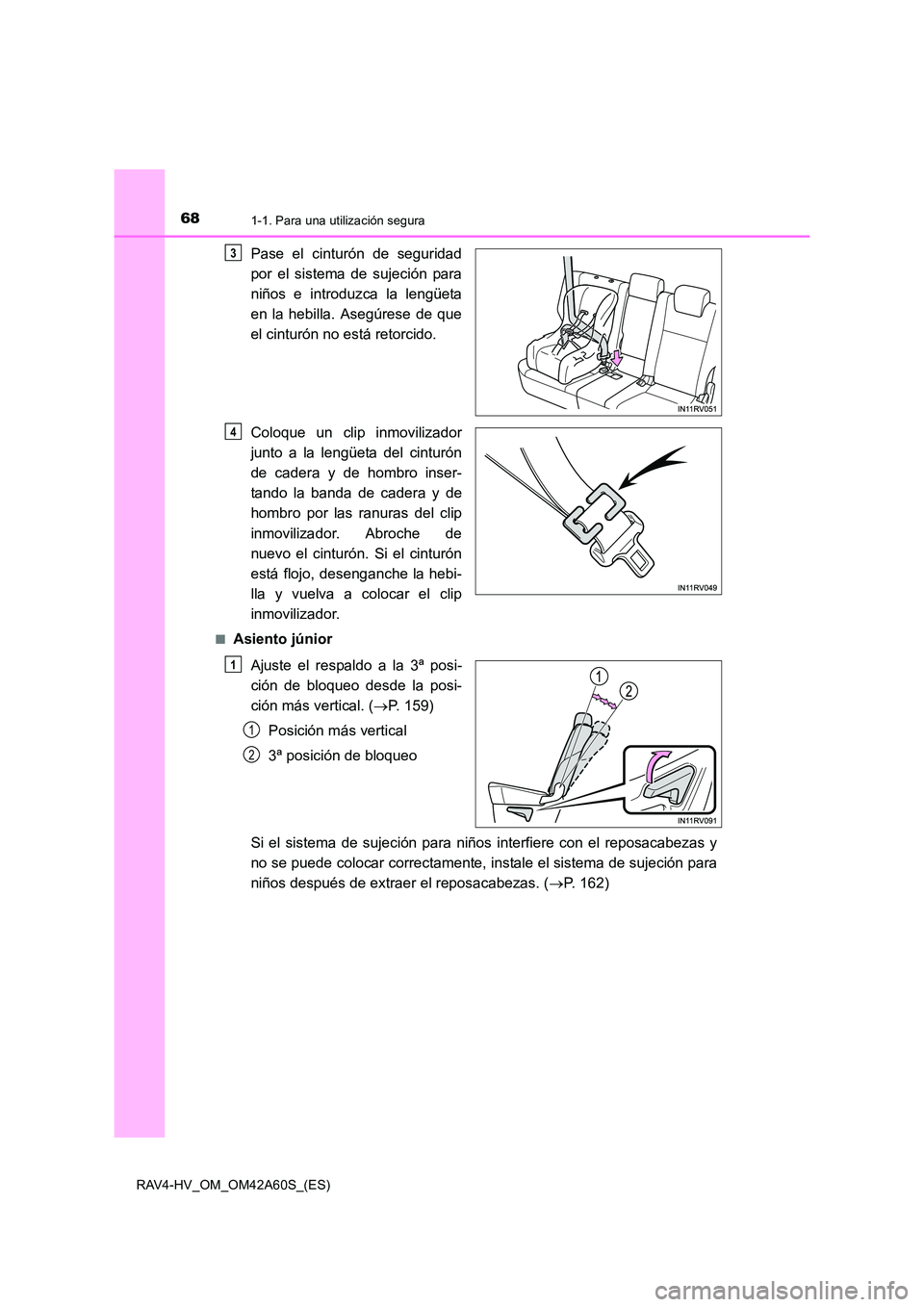

681-1. Para una utilización segura
RAV4-HV_OM_OM42A60S_(ES)
Pase el cinturón de seguridad
por el sistema de sujeción para
niños e introduzca la lengüeta
en la hebilla. Asegúrese de que
el cinturón no está retorcido.
Coloque un clip inmovilizador
junto a la lengüeta del cinturón
de cadera y de hombro inser-
tando la banda de cadera y de
hombro por las ranuras del clip
inmovilizador. Abroche de
nuevo el cinturón. Si el cinturón
está flojo, desenganche la hebi-
lla y vuelva a colocar el clip
inmovilizador.
■Asiento júniorAjuste el respaldo a la 3ª posi-
ción de bloqueo desde la posi-
ción más vertical. ( →P. 159)
Posición más vertical
3ª posición de bloqueo
Si el sistema de sujeción para niños interfiere con el reposacabezas y
no se puede colocar correctamente, instale el sistema de sujeción para
niños después de extraer el reposacabezas. ( →P. 162)
3
4
1
1
2

691-1. Para una utilización segura
1
RAV4-HV_OM_OM42A60S_(ES)
Seguridad de los pasajeros y del vehículo
Coloque el sistema de sujeción para niños en el asiento orientado hacia
delante.
Siente al niño en el sistema de
sujeción para niños. Fije el cin-
turón de seguridad al sistema
de sujeción para niños
siguiendo las instrucciones del
fabricante e introduzca la len-
güeta en la hebilla. Asegúrese
de que el cinturón no está retor-
cido.
Compruebe que el cinturón de hombro está bien colocado sobre el hombro del
niño y que el cinturón de cadera está lo más bajo posible. (→P. 34)
Presione el botón de desenganche de
la hebilla y retraiga del todo el cintu-
rón de seguridad.
2
XAsiento júnior tipo elevadorXAsiento júnior con respaldo alto
3
Extracción de un sistema de sujeción para niños instalado con un cin-
turón de seguridad

701-1. Para una utilización segura
RAV4-HV_OM_OM42A60S_(ES)
Ajuste el respaldo a la 3ª posición
de bloqueo desde la posición más
vertical. (→P. 159)
Posición más vertical
3ª posición de bloqueo
En el caso de un sistema de sujeción para niños orientado hacia atrás
colocado en la base ISOFIX, si le result a difícil fijarlo, ajuste el respaldo
reclinando dicho respaldo.
Si el sistema de sujeción para niños interfiere con el reposacabezas y no
se puede colocar correctamente, instale el sistema de sujeción para niños
después de extraer el reposacabezas. ( →P. 162)
Amplíe levemente el espacio que hay entre el cojín del asiento y el res-
paldo.
Enganche las hebillas en las
barras de fijación.
Si el sistema de sujeción para niños
cuenta con una correa superior, esta
debe fijarse al soporte de anclaje.
Instalación con anclaje rígido ISOFIX
1
1
2
2
3

711-1. Para una utilización segura
1
RAV4-HV_OM_OM42A60S_(ES)
Seguridad de los pasajeros y del vehículo
Quite el reposacabezas.
Fije el sistema de sujeción para
niños utilizando el cinturón de
seguridad o los anclajes rígidos
ISOFIX.
Fije el gancho al soporte de
anclaje y apriete la correa superior.
Asegúrese de que la correa superior
esté bien fijada.
Sistemas de sujeción para niños con correa superior
1
2
3

721-1. Para una utilización segura
RAV4-HV_OM_OM42A60S_(ES)
■Cuando instale un sistema de sujeción para niños
Necesitará un clip inmovilizador para instalar el sistema de sujeción para niños. Siga
las instrucciones del fabricante del sistema. Si el sistema de sujeción para niños no
está provisto de un clip inmovilizador, puede obtenerlo en un concesionario o taller de
reparaciones Toyota autorizado, o en cualquier otro establecimiento con personal
debidamente cualificado y equipado:
Clip inmovilizador para sistemas de sujeción para niños
(N.º de pieza 73119-22010)
ADVERTENCIA
■Cuando instale un sistema de sujeción para niños
Siga las instrucciones del manual de instalación del sistema de sujeción para niños
y fíjelo con firmeza en su sitio.
Si el sistema no está bien fijado, el niño, o cualquier otro ocupante del vehículo,
podría sufrir lesiones graves o incluso mortales en caso de frenazo, viraje brusco o
accidente.
●Si el asiento del conductor interfiere con el
sistema de sujeción para niños e impide su
correcta fijación, instale el sistema de suje-
ción para niños en el asiento trasero dere-
cho (vehículos con volante a la izquierda) o
en el asiento trasero izquierdo (vehículos
con volante a la derecha).
● Ajuste el asiento del pasajero delantero de
manera que no interfiera con el sistema de
sujeción para niños.
● Coloque el sistema de sujeción para niños
orientado hacia delante en el asiento delan-
tero solo cuando sea inevitable.
Cuando instale un sistema de sujeción para
niños orientado hacia delante en el asiento
del pasajero delantero, desplace el asiento
hacia atrás todo lo posible. Si el anclaje de
hombro del cinturón de seguridad está por
delante de la guía del cinturón de seguridad
del asiento para niños, mueva el cojín del
asiento hacia delante.
De lo contrario, podrían producirse lesiones
graves o incluso mortales en caso de des-
pliegue (inflado) de los airbags.
