2494-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)

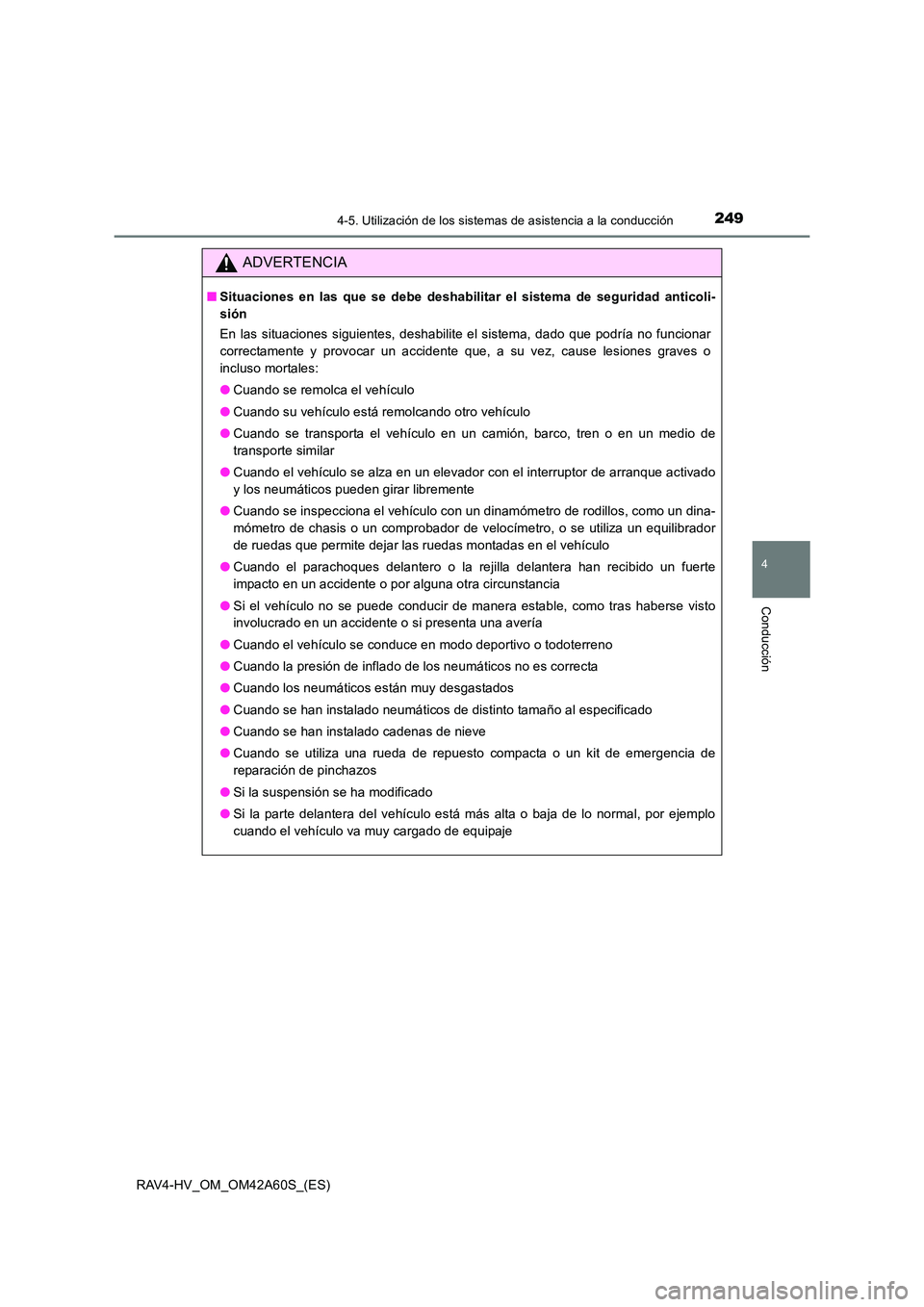

ADVERTENCIA
■Situaciones en las que se debe deshabilitar el sistema de seguridad anticoli-
sión
En las situaciones siguientes, deshabilite el sistema, dado que podría no funcionar
correctamente y provocar un accidente que, a su vez, cause lesiones graves o
incluso mortales:
●Cuando se remolca el vehículo
● Cuando su vehículo está remolcando otro vehículo
● Cuando se transporta el vehículo en un camión, barco, tren o en un medio de
transporte similar
● Cuando el vehículo se alza en un elevador con el interruptor de arranque activado
y los neumáticos pueden girar libremente
● Cuando se inspecciona el vehículo con un dinamómetro de rodillos, como un dina-
mómetro de chasis o un comprobador de velocímetro, o se utiliza un equilibrador
de ruedas que permite dejar las ruedas montadas en el vehículo
● Cuando el parachoques delantero o la rejilla delantera han recibido un fuerte
impacto en un accidente o por alguna otra circunstancia
● Si el vehículo no se puede conducir de manera estable, como tras haberse visto
involucrado en un accidente o si presenta una avería
● Cuando el vehículo se conduce en modo deportivo o todoterreno
● Cuando la presión de inflado de los neumáticos no es correcta
● Cuando los neumáticos están muy desgastados
● Cuando se han instalado neumáticos de distinto tamaño al especificado
● Cuando se han instalado cadenas de nieve
● Cuando se utiliza una rueda de repuesto compacta o un kit de emergencia de
reparación de pinchazos
● Si la suspensión se ha modificado
● Si la parte delantera del vehículo está más alta o baja de lo normal, por ejemplo
cuando el vehículo va muy cargado de equipaje

2504-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42A60S_(ES)■
Habilitación/deshabilitación del si
stema de seguridad anticolisión
Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione y, a continuación, pulse .
El sistema se habilitará/deshabilitará cada vez que pulse .
El sistema se habilita automáticamente cada vez que el interruptor de arranque
se coloca en modo ON.
Si el sistema de seguridad anticoli-
sión está deshabilitado, el indica-
dor de advertencia PCS se
encenderá y se mostrará un men-
saje en la pantalla de información
múltiple.
Cambio de la configuración del sistema de seguridad anticolisión
1
2
3

2514-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)■
Cambio del momento de emisión
de la advertencia anticolisión
Pulse o en los interruptores de control del instrumento y selec-
cione en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, selec-
cione y, a continuación, pulse .
Seleccione “Sensibil.” y, a continuación, pulse .
El momento de accionamiento del sistema de seguridad anticolisión cambiará
cada vez que pulse .
El ajuste del momento de accionamiento permanece memorizado al desactivar
el interruptor de arranque.
Lejos
La advertencia se emitirá antes
de lo establecido en el ajuste
predeterminado.
Intermedio
Es el ajuste predeterminado.
Cerca
La advertencia se emitirá des-
pués de lo establecido en el
ajuste predeterminado.
1
2
3
1
2
3

2524-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42A60S_(ES)
■Condiciones de funcionamiento
La disponibilidad de la función de detección de peatones y del sistema de frenado
anticolisión depende de la región de comercialización del vehículo.
Lea el texto siguiente para obtener más información:
XRegión A
(La función de detección de peatones y el sistema de frenado anticolisión están dis-
ponibles)
El sistema de seguridad anticolisión está habilitado y determina que existe un alto
riesgo de colisión frontal contra un vehículo o un peatón.
Cada función está operativa a las velocidades siguientes:
● Advertencia del sistema anticolisión:
• La velocidad del vehículo es de aproximadamente 10 km/h (7 mph) o más. (La
velocidad del vehículo para poder detectar a un peatón debe ser de entre 10 y
80 km/h [7 y 50 mph], aproximadamente).
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es de aproximadamente 10 km/h (7 mph) o más.
● Asistencia al freno anticolisión:
• La velocidad del vehículo es de aproximadamente 30 km/h (19 mph) o más. (La
velocidad del vehículo para poder detectar a un peatón debe ser de entre 30 y
80 km/h [19 y 50 mph], aproximadamente).
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 30 km/h (19 mph) o más.
● Sistema de frenado anticolisión:
• La velocidad del vehículo es de aproximadamente 10 km/h (7 mph) o más. (La
velocidad del vehículo para poder detectar a un peatón debe ser de entre 10 y
80 km/h [7 y 50 mph], aproximadamente).
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es de aproximadamente 10 km/h (7 mph) o más.
El sistema podría no funcionar en las siguientes circunstancias:
● Si se ha desconectado un borne de la batería y se ha vuelto a conectar, y luego el
vehículo no se ha conducido durante un cierto periodo de tiempo
● Si la palanca de cambios está en la posición R
● Si el VSC está desactivado (solo la función de advertencia anticolisión estará opera-
tiva)
RegionesDisponibilidad de la función
Región ALa función de detección de peatones y el sistema de fre-
nado anticolisión están disponibles
Región BLa función de detección de peatones no está disponible y
el sistema de frenado anticolisión sí está disponible
Región CLa función de detección de peatones y el sistema de fre-
nado anticolisión no están disponibles

2534-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)●
Si el indicador de advertencia PCS está parpadeando o se ilumina
XRegión B
(La función de detección de peatones no está disponible y el sistema de frenado
anticolisión sí está disponible)
El sistema de seguridad anticolisión está habilitado y determina que existe un alto
riesgo de colisión frontal contra un vehículo.
Cada función está operativa a las velocidades siguientes:
● Advertencia del sistema anticolisión:
• La velocidad del vehículo es de aproximadamente 15 km/h (10 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 10 km/h (7 mph) o más.
● Asistencia al freno anticolisión:
• La velocidad del vehículo es de aproximadamente 30 km/h (19 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 30 km/h (19 mph) o más.
● Sistema de frenado anticolisión:
• La velocidad del vehículo es de aproximadamente 15 km/h (10 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 10 km/h (7 mph) o más.
El sistema podría no funcionar en las siguientes circunstancias:
● Si se ha desconectado un borne de la batería y se ha vuelto a conectar, y luego el
vehículo no se ha conducido durante un cierto periodo de tiempo
● Si la palanca de cambios está en la posición R
● Si el VSC está desactivado (solo la función de advertencia anticolisión estará opera-
tiva)
● Si el indicador de advertencia PCS está parpadeando o se ilumina

2544-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42A60S_(ES)
XRegión C
(La función de detección de peatones y el sistema de frenado anticolisión no están
disponibles)
El sistema de seguridad anticolisión está habilitado y determina que existe un alto
riesgo de colisión frontal contra un vehículo.
Cada función está operativa a las velocidades siguientes:
● Advertencia del sistema anticolisión:
• La velocidad del vehículo es de aproximadamente 15 km/h (10 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 10 km/h (7 mph) o más.
● Asistencia al freno anticolisión:
• La velocidad del vehículo es de aproximadamente 30 km/h (19 mph) o más.
• La velocidad relativa entre su vehículo y el vehículo o el peatón que lo precede es
de aproximadamente 30 km/h (19 mph) o más.
El sistema podría no funcionar en las siguientes circunstancias:
● Si se ha desconectado un borne de la batería y se ha vuelto a conectar, y luego el
vehículo no se ha conducido durante un cierto periodo de tiempo
● Si la palanca de cambios está en la posición R
● Si el VSC está desactivado (solo la función de advertencia anticolisión estará opera-
tiva)
● Si el indicador de advertencia PCS está parpadeando o se ilumina
■ Función de detección de peatones
*4
*4: Dependiendo de la región de comercialización del vehículo, la función de detección
de peatones podría no estar disponible.
■ Cancelación del sistema de frenado anticolisión
*3
●El sistema de frenado anticolisión se cancelará si, cuando está en funcionamiento,
se produce cualquiera de las situaciones siguientes:
• Se pisa con fuerza el pedal del acelerador.
• Se gira el volante de forma brusca o pronunciada.
● Si el vehículo se detiene por el accionamiento del sistema de frenado anticolisión, el
funcionamiento de dicho sistema se cancelará cuando el vehículo haya estado dete-
nido durante aproximadamente 2 segundos.
*3: En función de la región de comercialización del vehículo, el sistema de frenado anti-
colisión podría no estar disponible.
El sistema de seguridad anticolisión detecta a
los peatones basándose en el tamaño, el perfil
y el movimiento de los objetos detectados. No
obstante, es posible que no se detecte un pea-
tón a causa de la luminosidad del entorno o
del movimiento, la posición y el ángulo del
objeto detectado, en cuyo caso el sistema no
funcionaría correctamente. (
→P. 255)

2554-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)■
Situaciones en las que el sistema podría actuar aunque no exista posibilidad
alguna de colisión
●En algunas situaciones, como las siguientes, el sistema podría determinar que
existe un riesgo de colisión frontal y actuar en consecuencia.
• Al adelantar a un vehículo o peatón
*4
• Al cambiar de carril mientras se adelanta al vehículo que circula delante
• Al adelantar a un vehículo que circula delante y que está cambiando de carril
• Al adelantar a un vehículo que circula
delante y que está girando a la izquierda o
a la derecha
• Al pasar junto a un vehículo de un carril contrario que se ha detenido para girar a
la derecha o a la izquierda
• Al circular por una carretera donde la posición con respecto al vehículo que cir-
cula delante en un carril adyacente puede
cambiar, por ejemplo, en carreteras sinuo-
sas

2564-5. Utilización de los sistemas de asistencia a la conducción

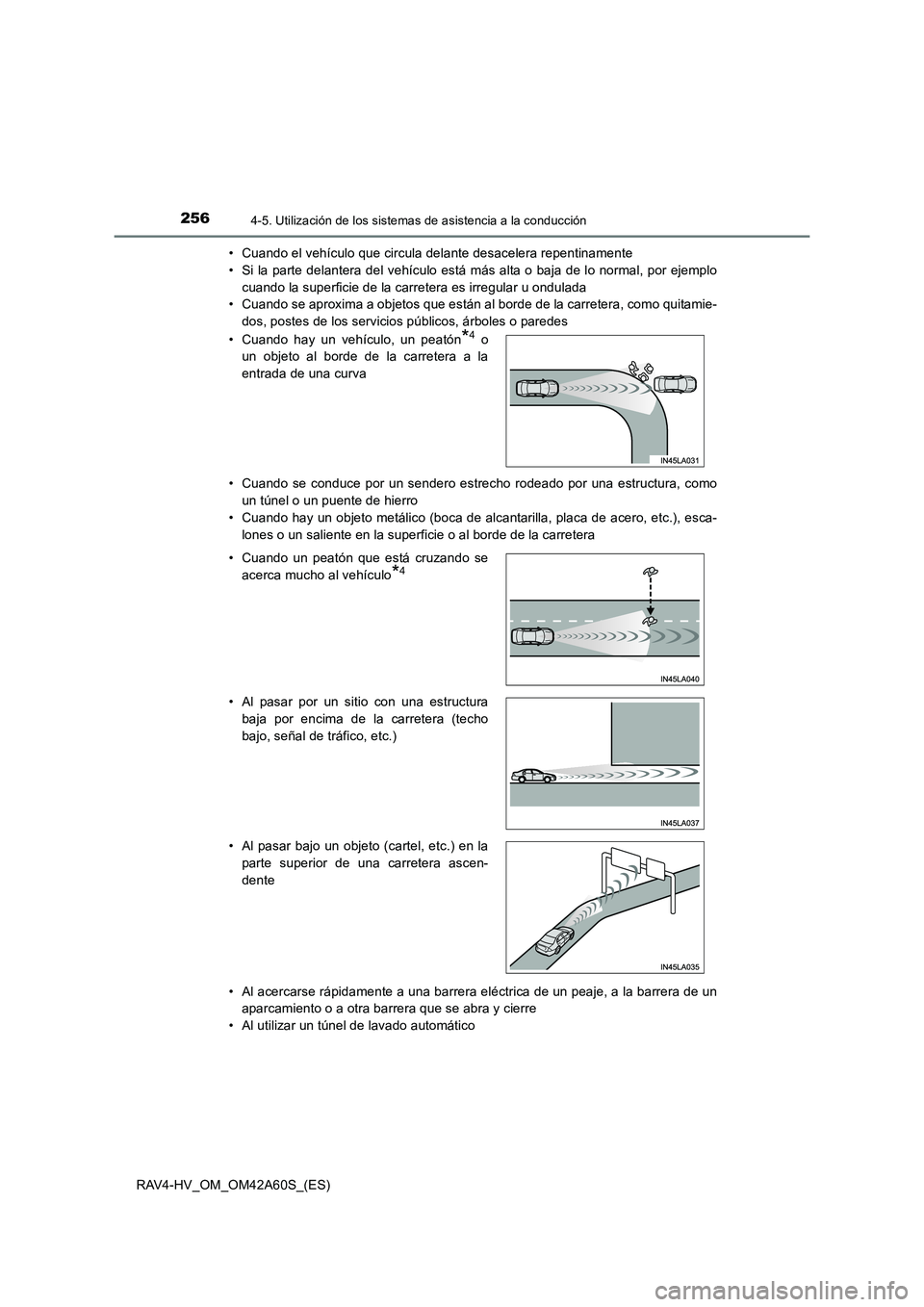

RAV4-HV_OM_OM42A60S_(ES)• Cuando el vehículo que circula delante desacelera repentinamente
• Si la parte delantera del vehículo está más alta o baja de lo normal, por ejemplo
cuando la superficie de la carretera es irregular u ondulada
• Cuando se aproxima a objetos que están al borde de la carretera, como quitamie-
dos, postes de los servicios públicos, árboles o paredes
• Cuando se conduce por un sendero estrecho rodeado por una estructura, como un túnel o un puente de hierro
• Cuando hay un objeto metálico (boca de alcantarilla, placa de acero, etc.), esca- lones o un saliente en la superficie o al borde de la carretera
• Al acercarse rápidamente a una barrera eléctrica de un peaje, a la barrera de un aparcamiento o a otra barrera que se abra y cierre
• Al utilizar un túnel de lavado automático • Cuando hay un vehículo, un peatón
*4 o
un objeto al borde de la carretera a la
entrada de una curva
• Cuando un peatón que está cruzando se acerca mucho al vehículo
*4
• Al pasar por un sitio con una estructura
baja por encima de la carretera (techo
bajo, señal de tráfico, etc.)
• Al pasar bajo un objeto (cartel, etc.) en la parte superior de una carretera ascen-
dente
