2016 TOYOTA RAV4 HYBRID Manual del propietario (in Spanish)

2734-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)
Se reconocen los siguientes tipos de señales de tráfico, incluidas señales
electrónicas y señales intermitentes.
*: Si al cambiar de carril no se acciona el indicador luminoso de los intermitentes, la
marca no se muestra.
Tipos de señales de tráfico reconocidas
TipoPantalla de información múltiple
Inicio/fin del límite de velocidad
Límite de velocidad
con marca
complementaria (mostrada
simultáneamente con el límite de velocidad)
(Ejemplo de
visualización)
Mojado
Lluvia
Hielo
Ramal de acceso/ salida
*
Hay marca
complementaria
(contenido no reconocido)
Inicio/fin de la prohibición de adelantamiento
Fin de prohibición
(Indica el fin de todas las prohibiciones
señalizadas previamente. Se reanuda la aplicación del código de circulación vigente).

2744-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42A60S_(ES)
En las siguientes situaciones, el sistema RSA avisa al conductor mediante
una visualización de advertencia.
●Cuando el vehículo supera el umbral de advertencia de velocidad aplicado
al límite de velocidad de la señal mostrada en la pantalla de información
múltiple, el color de la señal se invierte.
● Si se detecta que su vehículo está adelantando cuando en la pantalla de
información múltiple se muestra una señal de prohibición de adelanta-
miento, la señal parpadea.
■Apagado automático de la visualización de señales del sistema RSA
Una o más señales se apagan automáticamente en las siguientes situaciones.
●No se reconoce ninguna señal nueva durante cierta distancia.
● La carretera cambia debido a un giro a derecha o izquierda, etc.
■ Situaciones en las que la función podría no activarse o no detectar correcta-
mente
En las siguientes situaciones, el sistema RSA no funciona con normalidad y podría no
reconocer señales, mostrar una señal incorrecta, etc. No obstante, esto no indica una
avería.
●El sensor de la cámara está mal alineado debido a que ha sufrido un impacto fuerte,
etc.
● Hay suciedad, nieve, adhesivos, etc., en el parabrisas cerca del sensor de la
cámara.
● Con un tiempo inclemente como fuertes lluvias, niebla, nieve o tormentas de arena
● La luz de un vehículo que circula en sentido contrario, el sol, etc., incide en el sensor
de la cámara.
● La señal está sucia, descolorida, inclinada o deformada o, si es una señal electró-
nica, el contraste es deficiente.
● Toda o parte de la señal está oculta por las hojas de los árboles, un poste, etc.
● La señal solo es visible para el sensor de la cámara durante un periodo de tiempo
breve.
● La trayectoria de conducción (giro, cambio de carril, etc.) se juzga de forma incorrecta.
● Incluso si es una señal no aplicable al carril en el que se desplaza el vehículo, dicha
señal está directamente después de una bifurcación de una autopista o en un carril
adyacente justo antes de converger.
● Hay adhesivos adheridos a la parte trasera del vehículo que le precede.
● Se reconoce una señal que se parece a una señal compatible con el sistema.
● El vehículo se conduce en un país con un sentido de conducción diferente.
Visualización de advertencias

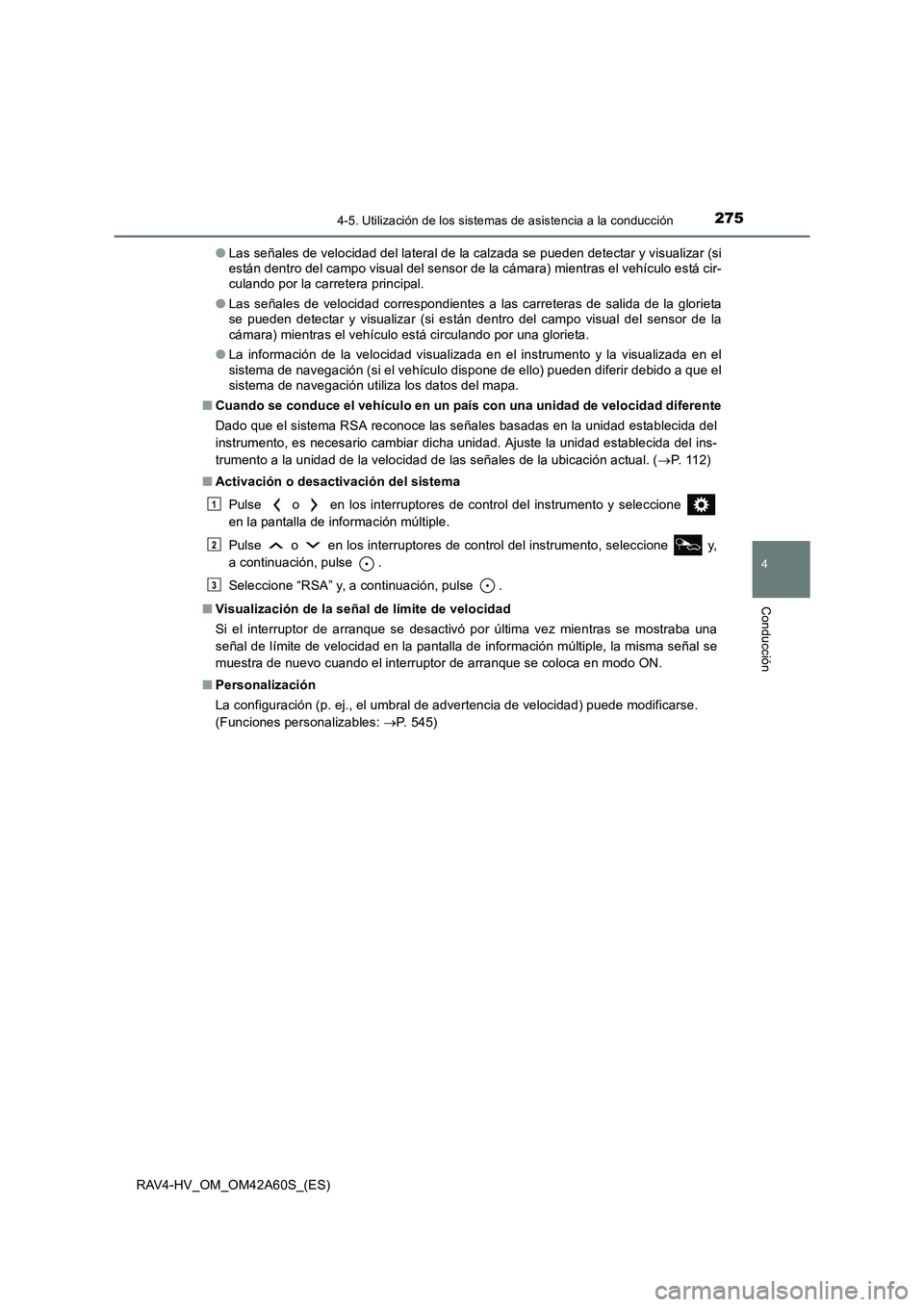

2754-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)●
Las señales de velocidad del lateral de la calzada se pueden detectar y visualizar (si
están dentro del campo visual del sensor de la cámara) mientras el vehículo está cir-
culando por la carretera principal.
● Las señales de velocidad correspondientes a las carreteras de salida de la glorieta
se pueden detectar y visualizar (si están dentro del campo visual del sensor de la
cámara) mientras el vehículo está circulando por una glorieta.
● La información de la velocidad visualizada en el instrumento y la visualizada en el
sistema de navegación (si el vehículo dispone de ello) pueden diferir debido a que el
sistema de navegación utiliza los datos del mapa.
■ Cuando se conduce el vehículo en un país con una unidad de velocidad diferente
Dado que el sistema RSA reconoce las señales basadas en la unidad establecida del
instrumento, es necesario cambiar dicha unidad. Ajuste la unidad establecida del ins-
trumento a la unidad de la velocidad de las señales de la ubicación actual. ( →P. 1 1 2 )
■ Activación o desactivación del sistema
Pulse o en los interruptores de control del instrumento y seleccione
en la pantalla de información múltiple.
Pulse o en los interruptores de control del instrumento, seleccione y,
a continuación, pulse .
Seleccione “RSA” y, a continuación, pulse .
■ Visualización de la señal de límite de velocidad
Si el interruptor de arranque se desactivó por última vez mientras se mostraba una
señal de límite de velocidad en la pantalla de información múltiple, la misma señal se
muestra de nuevo cuando el interruptor de arranque se coloca en modo ON.
■ Personalización
La configuración (p. ej., el umbral de advertencia de velocidad) puede modificarse.
(Funciones personalizables: →P. 545)
1
2
3

2764-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42A60S_(ES)
Control de la velocidad de crucero asistido por
radar
∗
En el modo de control de la distancia entre vehículos, aunque no se pise el
pedal del acelerador, el vehículo acelera y desacelera automáticamente para
adaptarse a los cambios de velocidad del vehículo que lo precede. En el
modo de control de la velocidad constante, el vehículo circula a una veloci-
dad fija.
Utilice el control de la velocidad de crucero asistido por radar en autovías y
autopistas.
●Modo de control de la distancia entre vehículos ( →P. 279)
● Modo de control de la velocidad constante ( →P. 284)
Indicadores
Velocidad fijada
Visualización
Botón de distancia entre vehículos
Interruptor del control de la veloci-
dad de crucero
∗: Si el vehículo dispone de ello
Resumen de las funciones
1
2
3
4
5

2774-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)
ADVERTENCIA
■Antes de usar el control de la velocidad de crucero asistido por radar
El conductor es el único responsable de conducir de forma segura. No dependa
exclusivamente del sistema y conduzca de un modo seguro, prestando atención en
todo momento a su entorno.
El control de la velocidad de crucero asistido por radar proporciona asistencia a la
conducción para reducir el número de operaciones que debe realizar el conductor.
Sin embargo, esta asistencia tiene sus limitaciones.
Aunque el sistema funcione correctamente, podría detectar que el vehículo que cir-
cula delante se encuentra en una situación diferente a la percibida por el conductor.
Por consiguiente, el conductor debe permanecer atento en todo momento, evaluar
el riesgo de cada situación y conducir de un modo seguro. Si se depende del sis-
tema o se da por hecho que el sistema garantiza la seguridad durante la conduc-
ción, podría producirse un accidente que, a su vez, cause lesiones graves o incluso
mortales.
■ Medidas de precaución relativas a los sistemas de asistencia a la conducción
Tenga en cuenta las siguientes medidas de precaución, dado que la asistencia que
proporciona el sistema tiene sus limitaciones.
De lo contrario, podría producirse un accidente, con el consiguiente riesgo de lesio-
nes graves o incluso mortales.
●Asistencia al conductor para medir la distancia de seguimiento
El control de la velocidad de crucero asistido por radar está concebido exclusiva-
mente para ayudar al conductor a determinar la distancia entre su vehículo y un
vehículo determinado que circula delante. No se trata de un mecanismo para que
el conductor se relaje y preste menos atención a la conducción. Además, el sis-
tema tampoco le asistirá en condiciones de baja visibilidad. El conductor debe per-
manecer atento a la carretera y al entorno del vehículo.
● Asistencia al conductor para estimar la distancia adecuada
El control de la velocidad de crucero asistido por radar determina si la distancia
entre el vehículo propio y un vehículo determinado que circula delante está dentro
de un intervalo establecido. El sistema no realiza ningún otro tipo de estimación.
Por tanto, es absolutamente necesario que el conductor permanezca atento y
valore por sí mismo cualquier posibilidad de riesgo en cada situación determinada.
● Asistencia al conductor en el manejo del vehículo
La capacidad del control de la velocidad de crucero asistido por radar es limitada,
es decir, no puede prevenir ni evitar por sí solo una colisión con un vehículo que
circule por delante. Por consiguiente, ante cualquier posibilidad de peligro, el con-
ductor deberá hacerse inmediatamente con el control directo del vehículo y actuar
en consecuencia para garantizar la seguridad de todas las personas involucradas.
■ Para evitar la activación inesperada del control de la velocidad de crucero asis-
tido por radar
Utilice el botón “ON-OFF” para desactivar el control de la velocidad de crucero asis-
tido por radar cuando no vaya a utilizarlo.

2784-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42A60S_(ES)
ADVERTENCIA
■Situaciones en las que no es conveniente usar el control de la velocidad de
crucero asistido por radar
No utilice el control de la velocidad de crucero asistido por radar en las situaciones
que se indican a continuación.
De lo contrario, se podría producir un control inadecuado de la velocidad y un acci-
dente, con el consiguiente riesgo de lesiones graves o incluso mortales.
●Carreteras en las que hay peatones, ciclistas, etc.
● Con mucho tráfico
● En carreteras con curvas pronunciadas
● En carreteras serpenteantes
● En carreteras resbaladizas, por ejemplo con lluvia, hielo o nieve
● En pendientes descendentes pronunciadas o en las que se producen cambios
súbitos entre declives ascendentes y descendentes pronunciados
La velocidad del vehículo puede sobrepasar la velocidad fijada al descender por
una pendiente pronunciada.
● En los accesos a autovías y autopistas
● Cuando las condiciones meteorológicas son tan adversas que pueden impedir la
detección correcta de los sensores (niebla, nieve, tormentas de arena, fuertes llu-
vias, etc.)
● Cuando hay lluvia, nieve, etc., en la superficie de delante del sensor del radar o del
sensor de la cámara
● Cuando el estado del tráfico exige aceleración y desaceleración continuas frecuen-
tes
● Cuando el vehículo arrastre un remolque o durante un remolcado de emergencia
● Cuando se oye con frecuencia un avisador acústico de advertencia de acerca-
miento excesivo

2794-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
RAV4-HV_OM_OM42A60S_(ES)
Este modo usa un sensor de radar para detectar la presencia de vehículos
que circulen a hasta aproximadamente 120 m (400 pies) por delante del
suyo, determina la distancia actual de seguimiento entre los vehículos y se
acciona para mantener una distancia de seguimiento adecuada respecto al
vehículo que lo precede.
Tenga en cuenta que la distancia entre vehículos se reduce al circular por pendien-
tes descendentes largas.
Ejemplo de marcha de velocidad de crucero a velocidad constante
Cuando no hay vehículos delante
El vehículo circula a la velocidad fijada por el conductor. La distancia entre vehícu-
los también puede ajustarse mediante el botón de distancia entre vehículos.
Ejemplo de marcha de velocidad de crucero con desaceleración y con
seguimiento
Cuando aparece un vehículo delante que circula a una velocidad inferior a
la fijada
Cuando se detecta un vehículo delante del suyo, el sistema automáticamente des-
acelera su vehículo. Cuando es necesario reducir más la velocidad, el sistema
aplica los frenos (las luces de freno se encienden en ese momento). El sistema
responderá a los cambios de velocidad del vehículo que lo precede para mantener
la distancia entre vehículos fijada por el conductor. Una advertencia de acerca-
miento excesivo le avisa de que el sistema no puede desacelerar lo suficiente para
evitar que su vehículo se aproxime demasiado al que lo precede.
Conducción en modo de control de la distancia entre vehículos
1
2

2804-5. Utilización de los sistemas de asistencia a la conducción
RAV4-HV_OM_OM42A60S_(ES)
Ejemplo de aceleración
Cuando ya no hay ningún vehículo por delante que circule más lento que
la velocidad fijada
El sistema acelera hasta alcanzar la velocidad fijada. A continuación, el sistema
vuelve a la marcha de velocidad de crucero a velocidad constante.
Pulse el botón “ON-OFF” para acti-
var el control de la velocidad de
crucero.
El indicador luminoso del control de la
velocidad de crucero asistido por radar
se enciende y aparece un mensaje en
la pantalla de información múltiple.
Vuelva a pulsar el botón para desacti-
var el control de la velocidad de cru-
cero.
Si se pulsa el botón “ON-OFF” y no se suelta durante 1,5 segundos o más, el sis-
tema se activa en modo de control de la velocidad constante. ( →P. 284)
Use el pedal del acelerador para
acelerar o desacelerar hasta
alcanzar la velocidad que desea
(superior a unos 50 km/h [30 mph])
y empuje hacia abajo la palanca
para fijar la velocidad.
El indicador luminoso “SET” de control
de la velocidad de crucero se encen-
derá.
La velocidad del vehículo en el momento de soltar la palanca se convierte en la
velocidad fijada.
Fijación de la velocidad del vehículo (modo de control de la distancia
entre vehículos)
3
1
2
