2016 TOYOTA PRIUS Upute Za Rukovanje (in Croatian)

5696-3. Samostalno održavanje
6
Održavanje i čišćenje

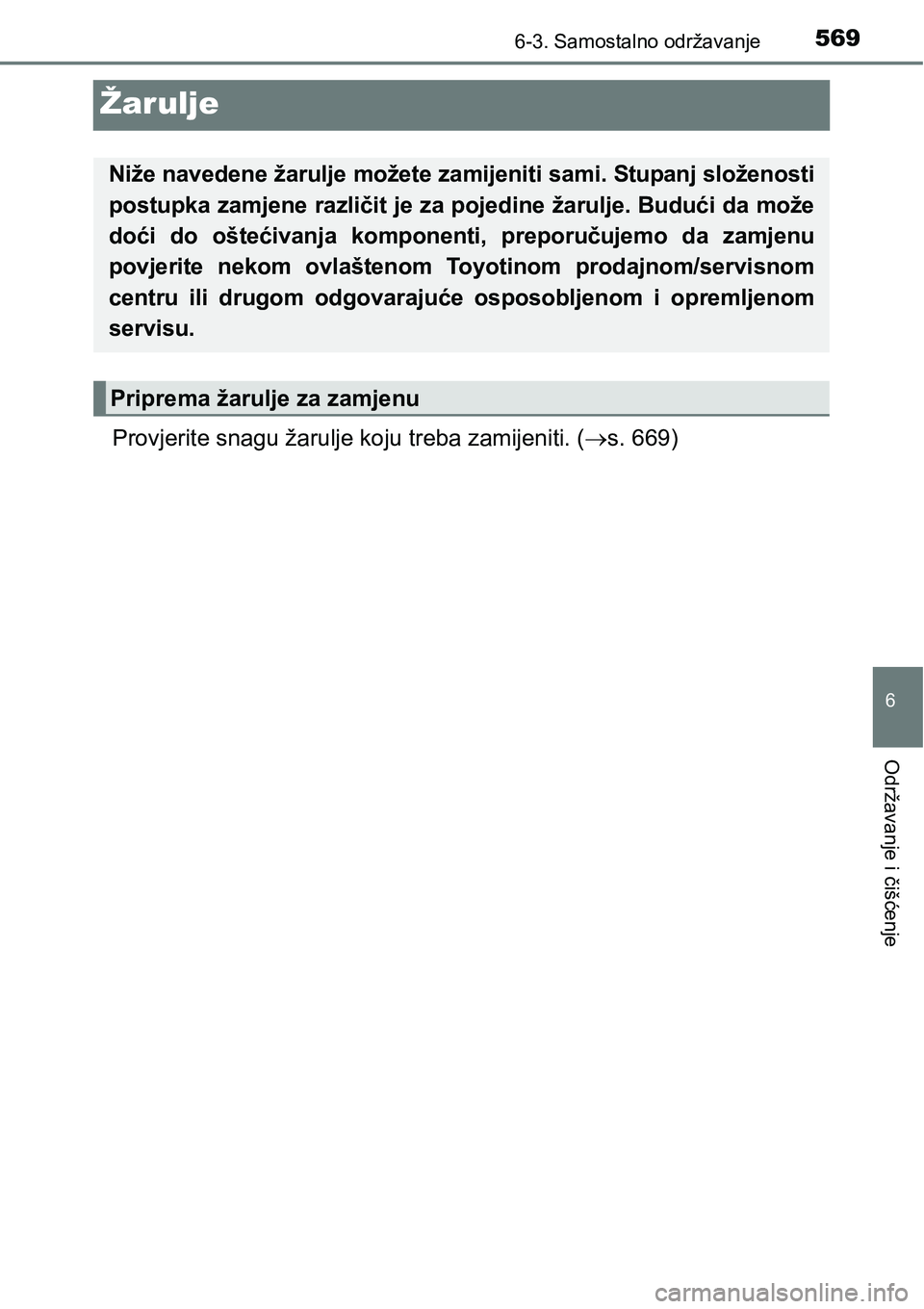

Žarulje
Provjerite snagu žarulje koju treba zamijeniti. (s. 669)
Niže navedene žarulje možete zamijeniti sami. Stupanj složenosti
postupka zamjene različit je za pojedine žarulje. Budući da može
doći do oštećivanja komponenti, preporučujemo da zamjenu
povjerite nekom ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom
servisu.
Priprema žarulje za zamjenu

5706-3. Samostalno održavanje
Sprijeda
Prednji pokazivač smjera
Straga
Stražnji pokazivač smjera
Svjetlo za vožnju unatrag
Smještaj žarulja
1
1
2

5716-3. Samostalno održavanje
6
Održavanje i čišćenje
Prednji pokazivači smjera
Samo za desnu stranu:
Pritisnite odvijačem na sred-
nji dio kopče i uklonite je. Na-
kon uklanjanja kopče dovod-
nu cijev spremnika tekućine
za pranje pomaknite udesno.
Postolje žarulje zakrenite u
smjeru suprotnom od smjera
kazaljke na satu.
Izvadite žarulju.
Prilikom vraćanja žarulje ponovite postupak obrnutim redoslije-
dom.
Zamjena žarulja
1
2
3
4

5726-3. Samostalno održavanje

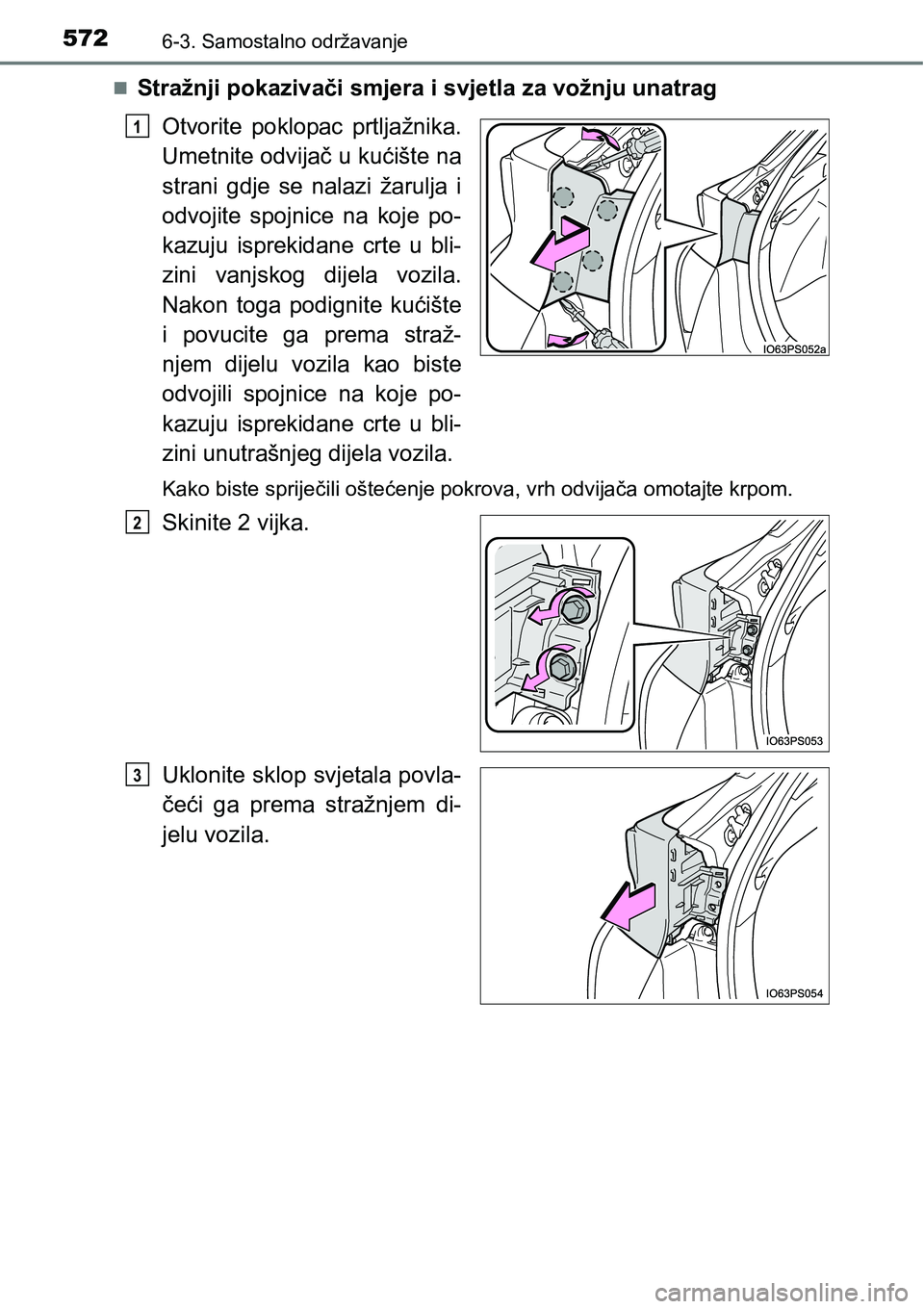

Stražnji pokazivači smjera i svjetla za vožnju unatrag
Otvorite poklopac prtljažnika.
Umetnite odvijač u kućište na
strani gdje se nalazi žarulja i
odvojite spojnice na koje po-
kazuju isprekidane crte u bli-
zini vanjskog dijela vozila.
Nakon toga podignite kućište
i povucite ga prema straž-
njem dijelu vozila kao biste
odvojili spojnice na koje po-
kazuju isprekidane crte u bli-
zini unutrašnjeg dijela vozila.
Kako biste spriječili oštećenje pokrova, vrh odvijača omotajte krpom.
Skinite 2 vijka.
Uklonite sklop svjetala povla-
čeći ga prema stražnjem di-
jelu vozila.
1
2
3

5736-3. Samostalno održavanje
6
Održavanje i čišćenje

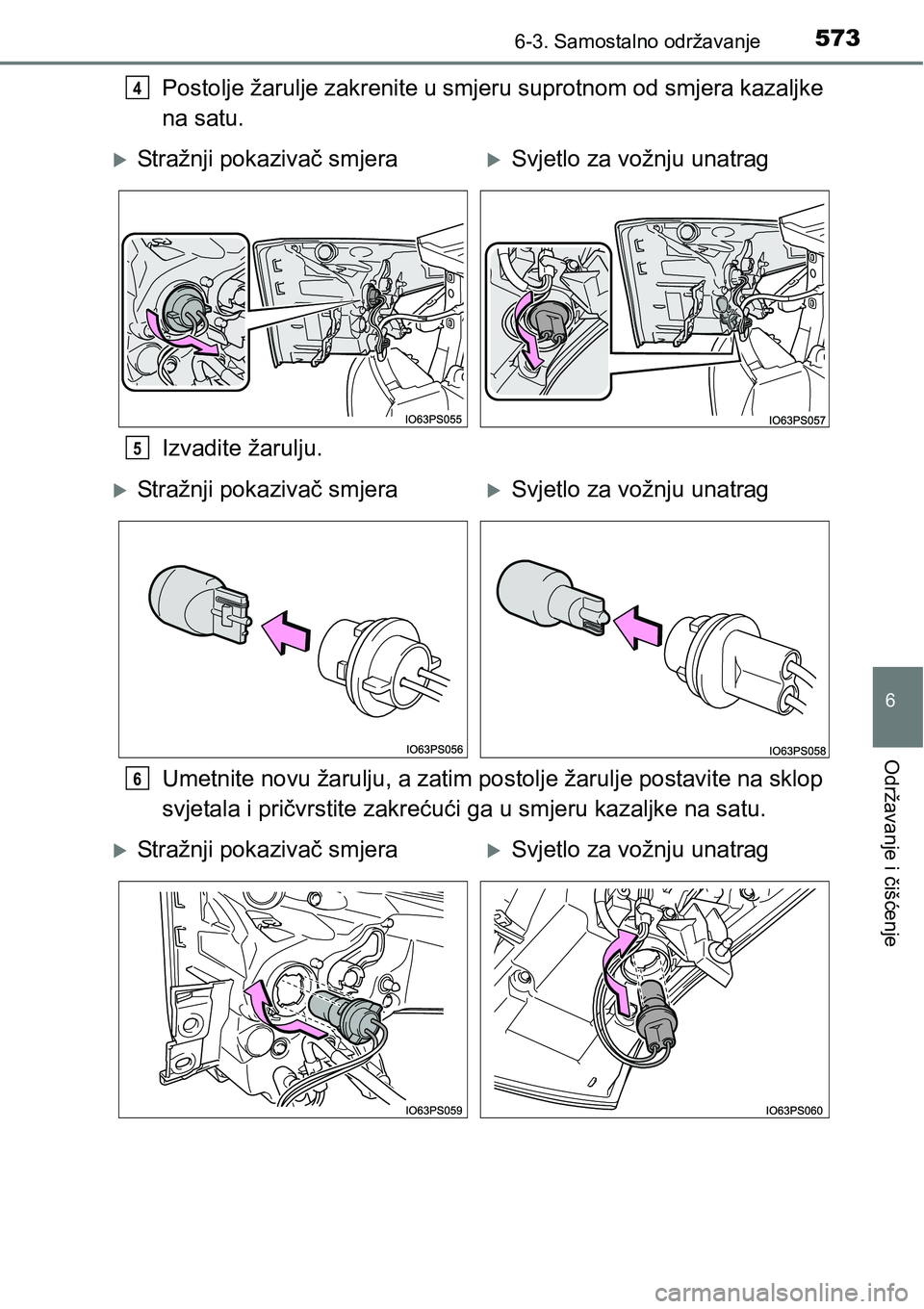

Postolje žarulje zakrenite u smjeru suprotnom od smjera kazaljke
na satu.
Izvadite žarulju.
Umetnite novu žarulju, a zatim postolje žarulje postavite na sklop
svjetala i pričvrstite zakrećući ga u smjeru kazaljke na satu.4
Stražnji pokazivač smjeraSvjetlo za vožnju unatrag
5
Stražnji pokazivač smjeraSvjetlo za vožnju unatrag
6
Stražnji pokazivač smjeraSvjetlo za vožnju unatrag

5746-3. Samostalno održavanje

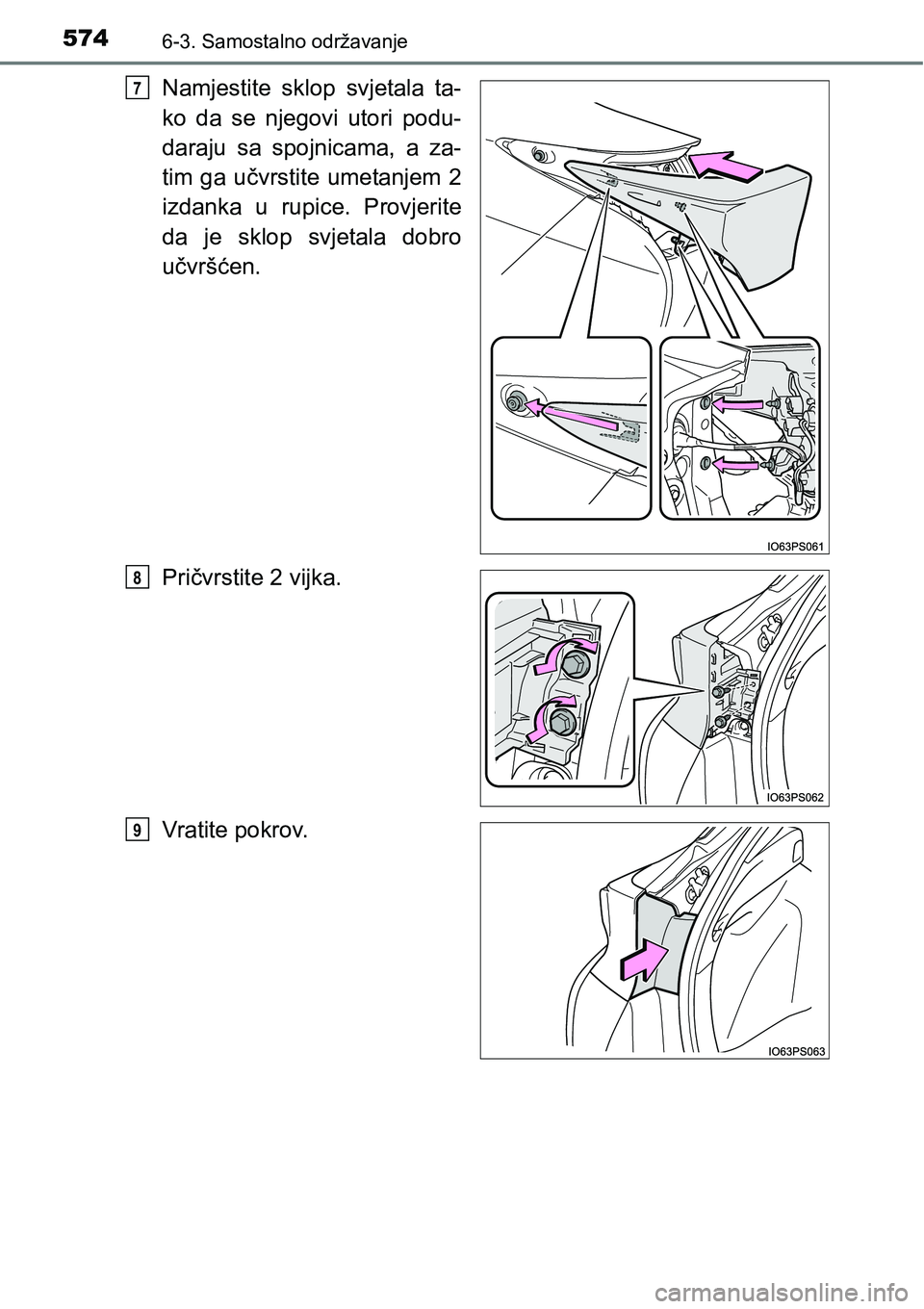

Namjestite sklop svjetala ta-
ko da se njegovi utori podu-
daraju sa spojnicama, a za-
tim ga učvrstite umetanjem 2
izdanka u rupice. Provjerite
da je sklop svjetala dobro
učvršćen.
Pričvrstite 2 vijka.
Vratite pokrov.7
8
9

5756-3. Samostalno održavanje
6
Održavanje i čišćenje

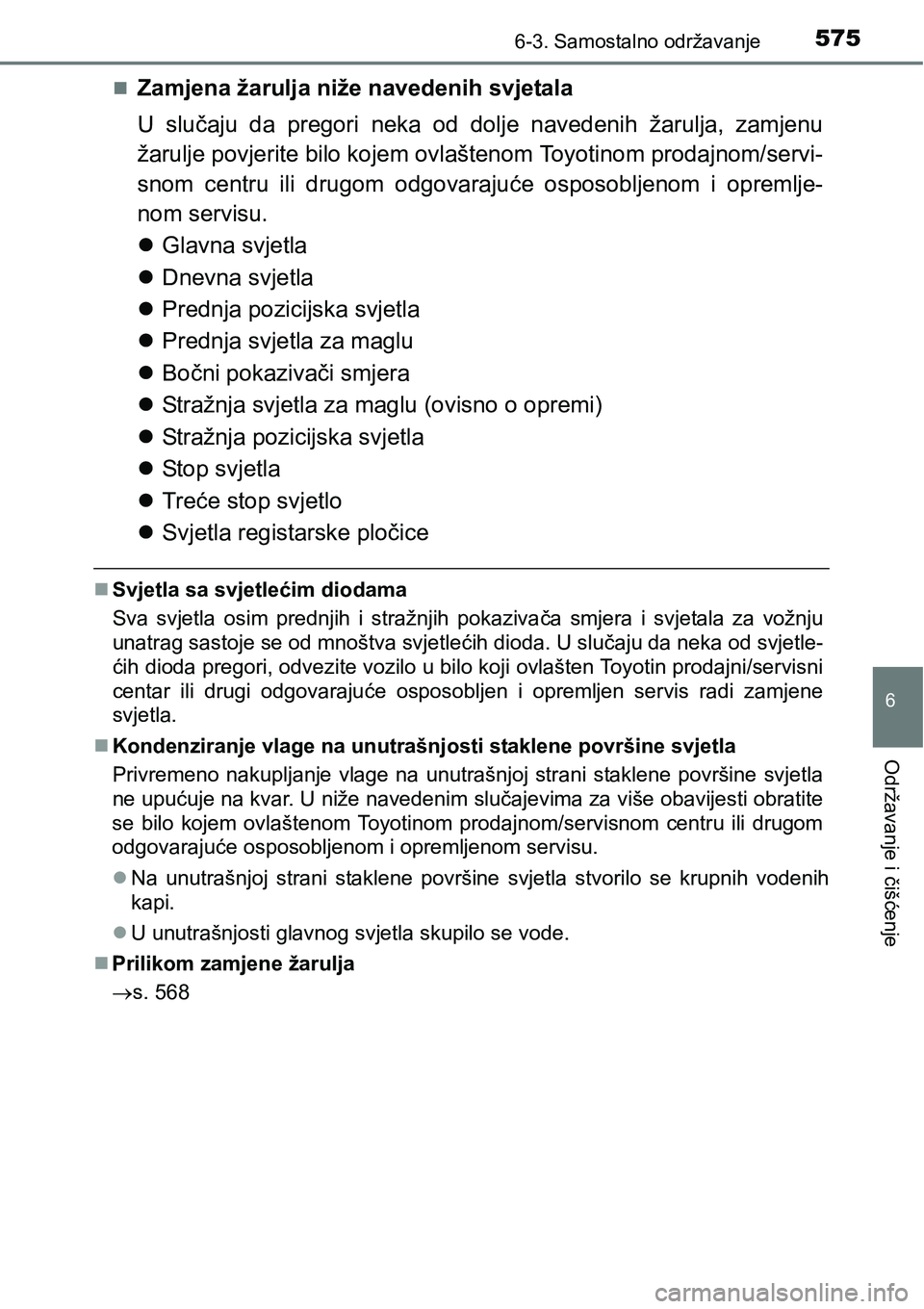

Zamjena žarulja niže navedenih svjetala
U slučaju da pregori neka od dolje navedenih žarulja, zamjenu
žarulje povjerite bilo kojem ovlaštenom Toyotinom prodajnom/servi-
snom centru ili drugom odgovarajuće osposobljenom i opremlje-
nom servisu.
Glavna svjetla
Dnevna svjetla
Prednja pozicijska svjetla
Prednja svjetla za maglu
Bočni pokazivači smjera
Stražnja svjetla za maglu (ovisno o opremi)
Stražnja pozicijska svjetla
St op s vj et l a
Treće stop svjetlo
Svjetla registarske pločice
Svjetla sa svjetlećim diodama
Sva svjetla osim prednjih i stražnjih pokazivača smjera i svjetala za vožnju
unatrag sastoje se od mnoštva svjetlećih dioda. U slučaju da neka od svjetle-
ćih dioda pregori, odvezite vozilo u bilo koji ovlašten Toyotin prodajni/servisni
centar ili drugi odgovarajuće osposobljen i opremljen servis radi zamjene
svjetla.
Kondenziranje vlage na unutrašnjosti staklene površine svjetla
Privremeno nakupljanje vlage na unutrašnjoj strani staklene površine svjetla
ne upućuje na kvar. U niže navedenim slučajevima za više obavijesti obratite
se bilo kojem ovlaštenom Toyotinom prodajnom/servisnom centru ili drugom
odgovarajuće osposobljenom i opremljenom servisu.
Na unutrašnjoj strani staklene površine svjetla stvorilo se krupnih vodenih
kapi.
U unutrašnjosti glavnog svjetla skupilo se vode.
Prilikom zamjene žarulja
s. 568

5766-3. Samostalno održavanje
OPREZ
Zamjena žarulja
Isključite hibridni sustav i ugasite svjetla. Ne započinjite zamjenu žarulje
neposredno nakon isključivanja svjetala.
Žarulje se jako zagrijavaju i mogli biste se opeći.
Stakleni dio žarulje ne dodirujte golim rukama. U slučaju da nije moguće
izbjeći držanje staklenog dijela, učinite to uz pomoć čiste i suhe krpe kako
biste izbjegli zamagljivanje i zamašćivanje žarulje.
Osim toga, ako žarulju ogrebete ili vam ispadne, mogla bi se rasprsnuti ili
raspuknuti.
Dobro namjestite žarulju i sve dijelove kojima se ona pričvršćuje. U protiv-
nom može doći do oštećenja uslijed zagrijavanja, do požara ili do prodora
vode u unutrašnjost glavnog svjetla. To može rezultirati oštećenjem glav-
nog svjetla i omogućiti nakupljanje vlage na staklenoj površini svjetla.
Ne upuštajte se sami u popravak i rastavljanje žarulja, konektora, električ-
nih sklopova i komponenata.
Mogli biste doživjeti strujni udar s teškim ozljedama ili čak smrtno stradati.
Da biste spriječili oštećenje i požar
Provjerite da su žarulje dobro postavljene i učvršćene.
Prije postavljanja žarulje provjerite snagu žarulje kako biste spriječili ošte-
ćenje uslijed prekomjernog zagrijavanja.
