2016 TOYOTA PRIUS Upute Za Rukovanje (in Croatian)

6257-2. Postupak u slučaju nužde
7
U slučaju problema

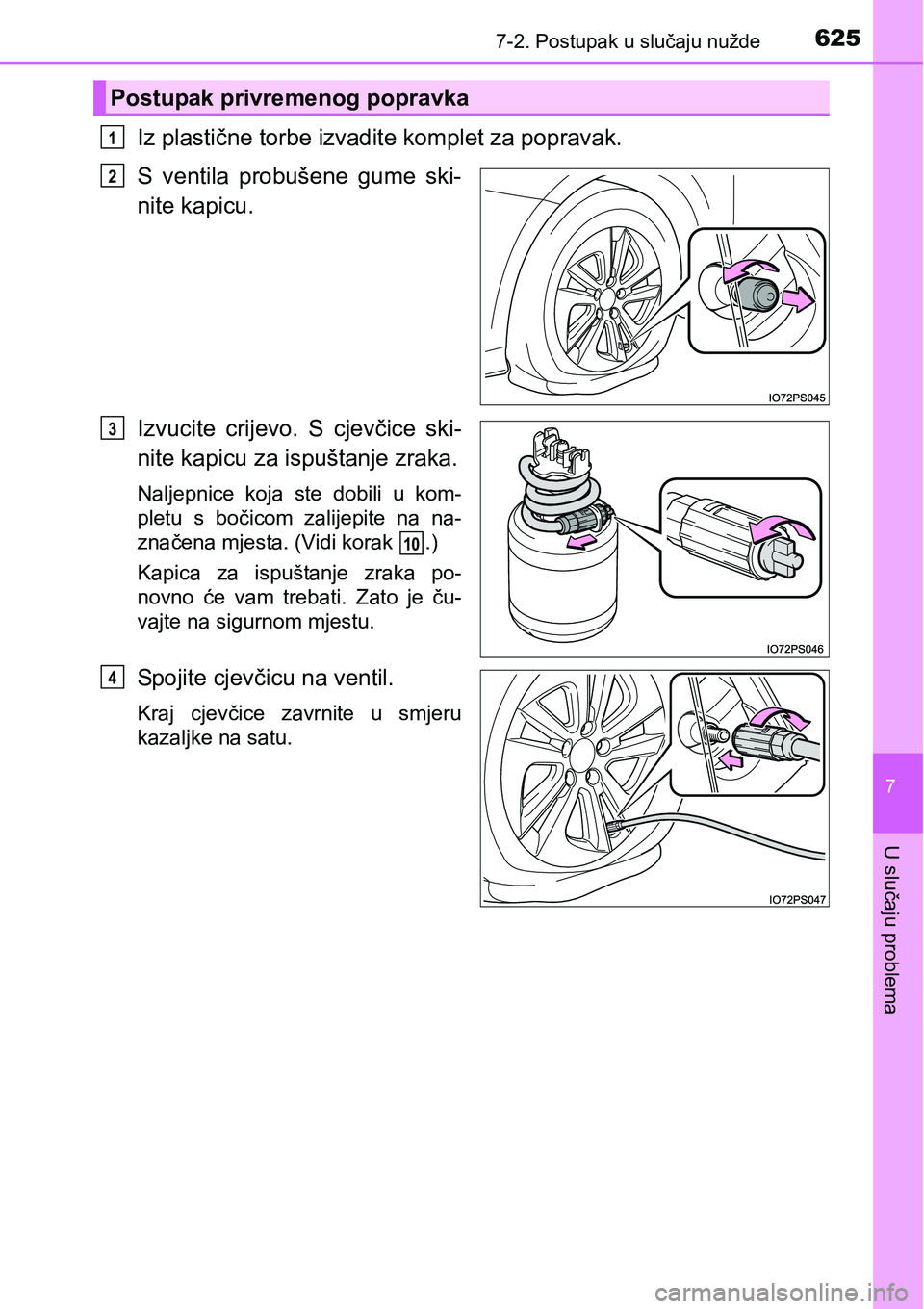

Iz plastične torbe izvadite komplet za popravak.
S ventila probušene gume ski-
nite kapicu.
Izvucite crijevo. S cjevčice ski-
nite kapicu za ispuštanje zraka.
Naljepnice koja ste dobili u kom-
pletu s bočicom zalijepite na na-
značena mjesta. (Vidi korak .)
Kapica za ispuštanje zraka po-
novno će vam trebati. Zato je ču-
vajte na sigurnom mjestu.
Spojite cjevčicu na ventil.
Kraj cjevčice zavrnite u smjeru
kazaljke na satu.
Postupak privremenog popravka
1
2
3
10
4

6267-2. Postupak u slučaju nužde

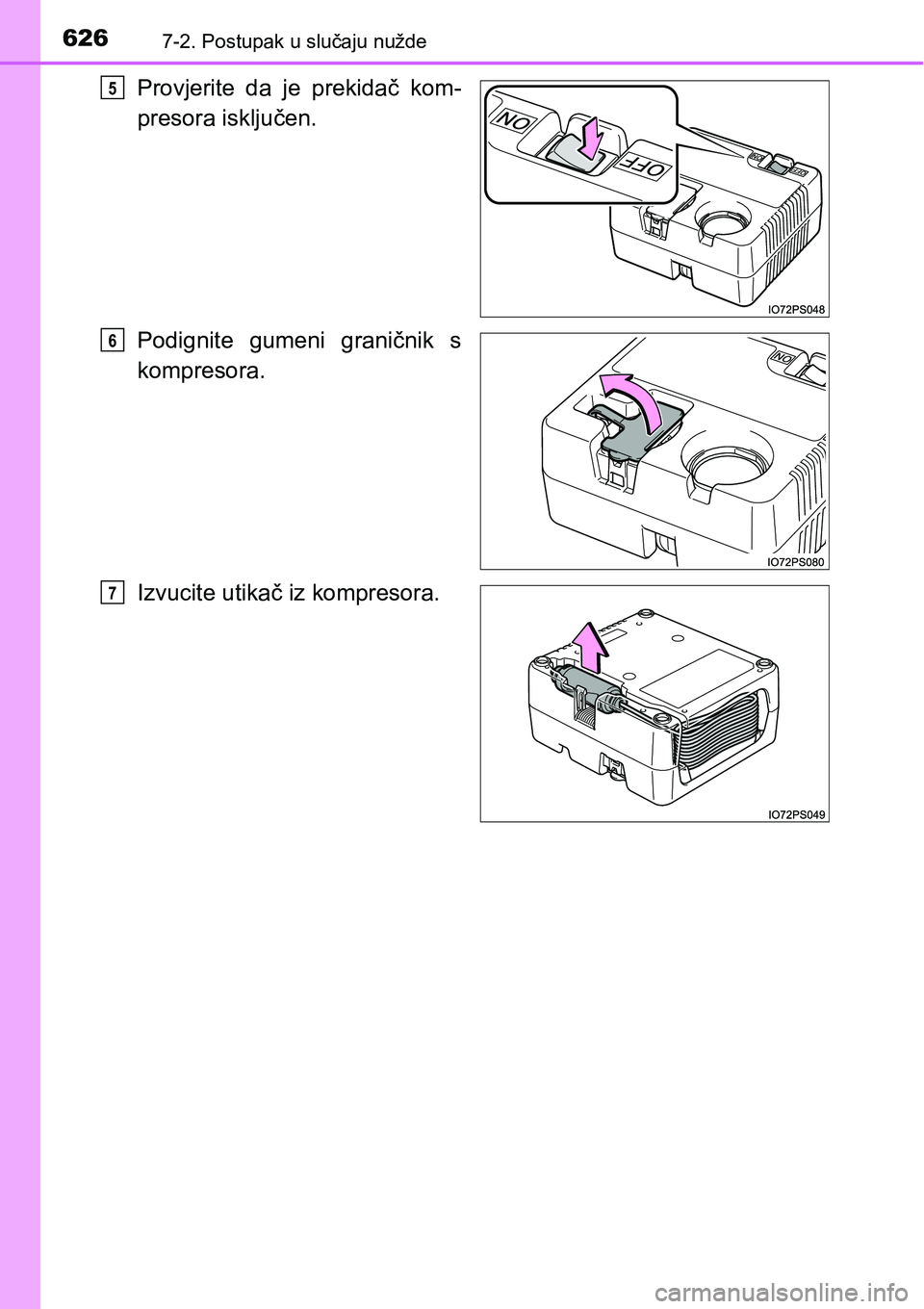

Provjerite da je prekidač kom-
presora isključen.
Podignite gumeni graničnik s
kompresora.
Izvucite utikač iz kompresora.5
6
7

6277-2. Postupak u slučaju nužde
7
U slučaju problema

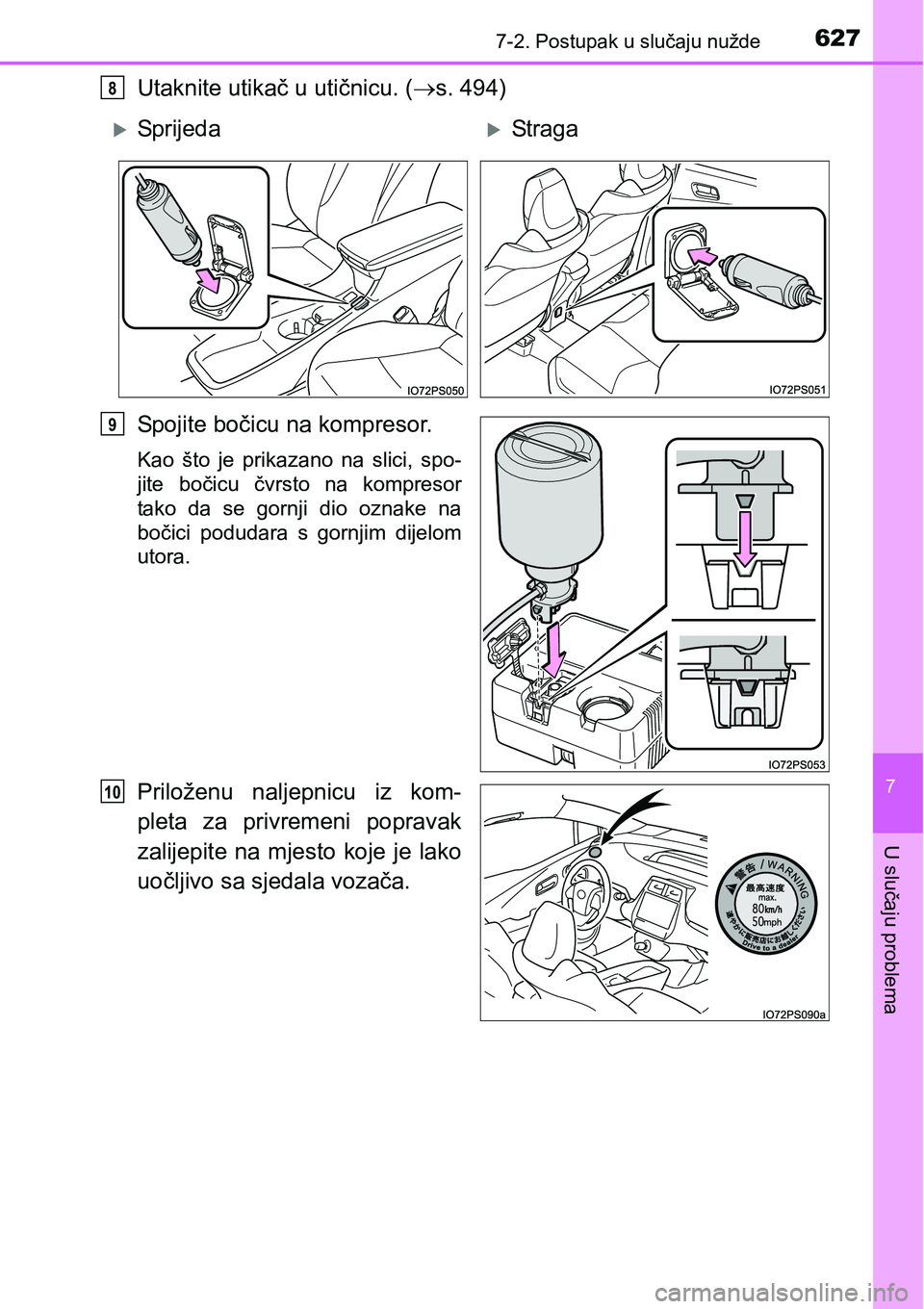

Utaknite utikač u utičnicu. (s. 494)
Spojite bočicu na kompresor.
Kao što je prikazano na slici, spo-
jite bočicu čvrsto na kompresor
tako da se gornji dio oznake na
bočici podudara s gornjim dijelom
utora.
Priloženu naljepnicu iz kom-
pleta za privremeni popravak
zalijepite na mjesto koje je lako
uočljivo sa sjedala vozača.
8
SprijedaSt rag a
9
10

6287-2. Postupak u slučaju nužde

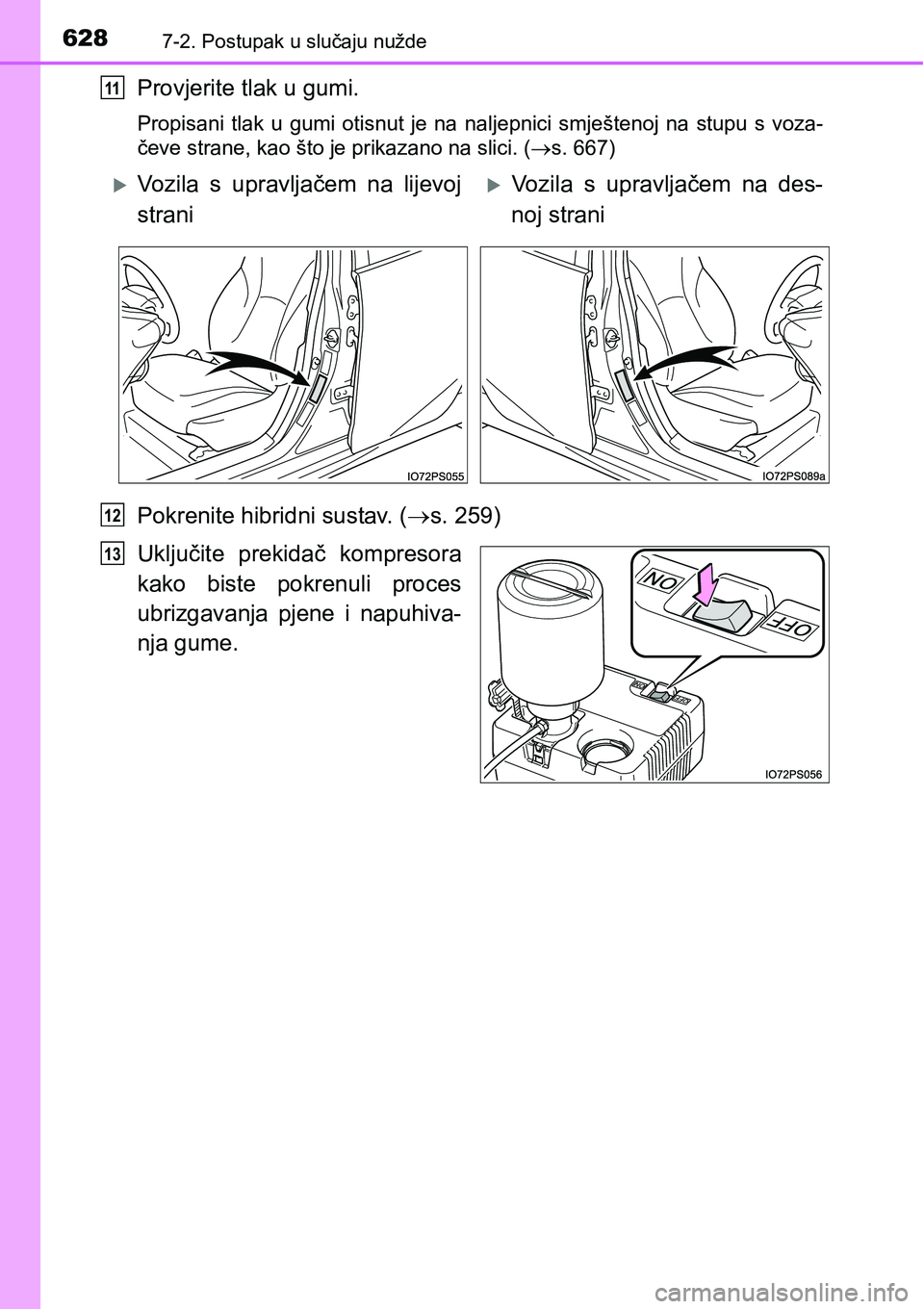

Provjerite tlak u gumi.
Propisani tlak u gumi otisnut je na naljepnici smještenoj na stupu s voza-
čeve strane, kao što je prikazano na slici. (s. 667)
Pokrenite hibridni sustav. (s. 259)
Uključite prekidač kompresora
kako biste pokrenuli proces
ubrizgavanja pjene i napuhiva-
nja gume.
11
Vozila s upravljačem na lijevoj
straniVozila s upravljačem na des-
noj strani
12
13

6297-2. Postupak u slučaju nužde
7
U slučaju problema

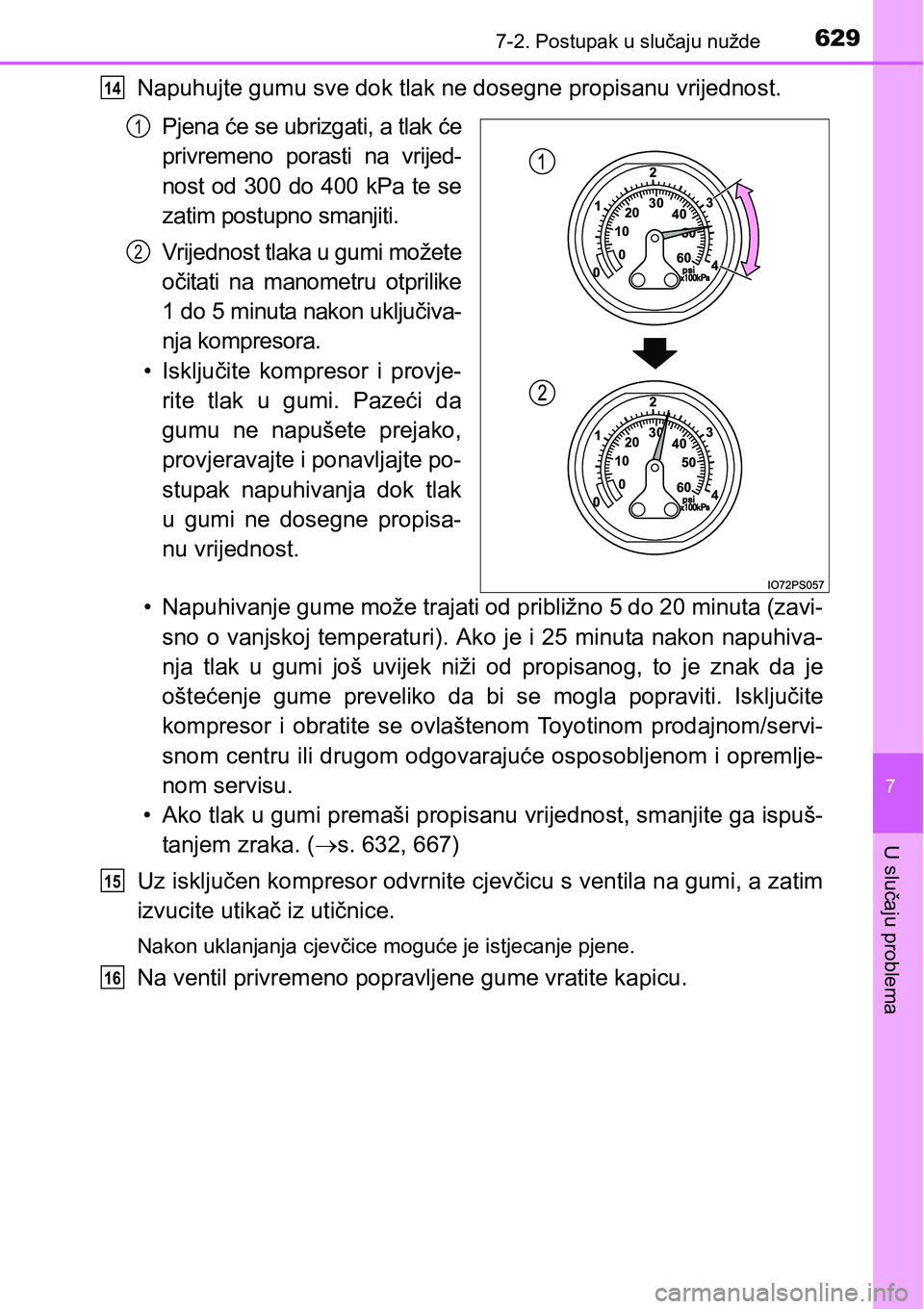

Napuhujte gumu sve dok tlak ne dosegne propisanu vrijednost.
Pjena će se ubrizgati, a tlak će
privremeno porasti na vrijed-
nost od 300 do 400 kPa te se
zatim postupno smanjiti.
Vrijednost tlaka u gumi možete
očitati na manometru otprilike
1 do 5 minuta nakon uključiva-
nja kompresora.
•Isključite kompresor i provje-
rite tlak u gumi. Pazeći da
gumu ne napušete prejako,
provjeravajte i ponavljajte po-
stupak napuhivanja dok tlak
u gumi ne dosegne propisa-
nu vrijednost.
• Napuhivanje gume može trajati od približno 5 do 20 minuta (zavi-
sno o vanjskoj temperaturi). Ako je i 25 minuta nakon napuhiva-
nja tlak u gumi još uvijek niži od propisanog, to je znak da je
oštećenje gume preveliko da bi se mogla popraviti. Isključite
kompresor i obratite se ovlaštenom Toyotinom prodajnom/servi-
snom centru ili drugom odgovarajuće osposobljenom i opremlje-
nom servisu.
• Ako tlak u gumi premaši propisanu vrijednost, smanjite ga ispuš-
tanjem zraka. (s. 632, 667)
Uz isključen kompresor odvrnite cjevčicu s ventila na gumi, a zatim
izvucite utikač iz utičnice.
Nakon uklanjanja cjevčice moguće je istjecanje pjene.
Na ventil privremeno popravljene gume vratite kapicu.
14
1
2
15
16

6307-2. Postupak u slučaju nužde

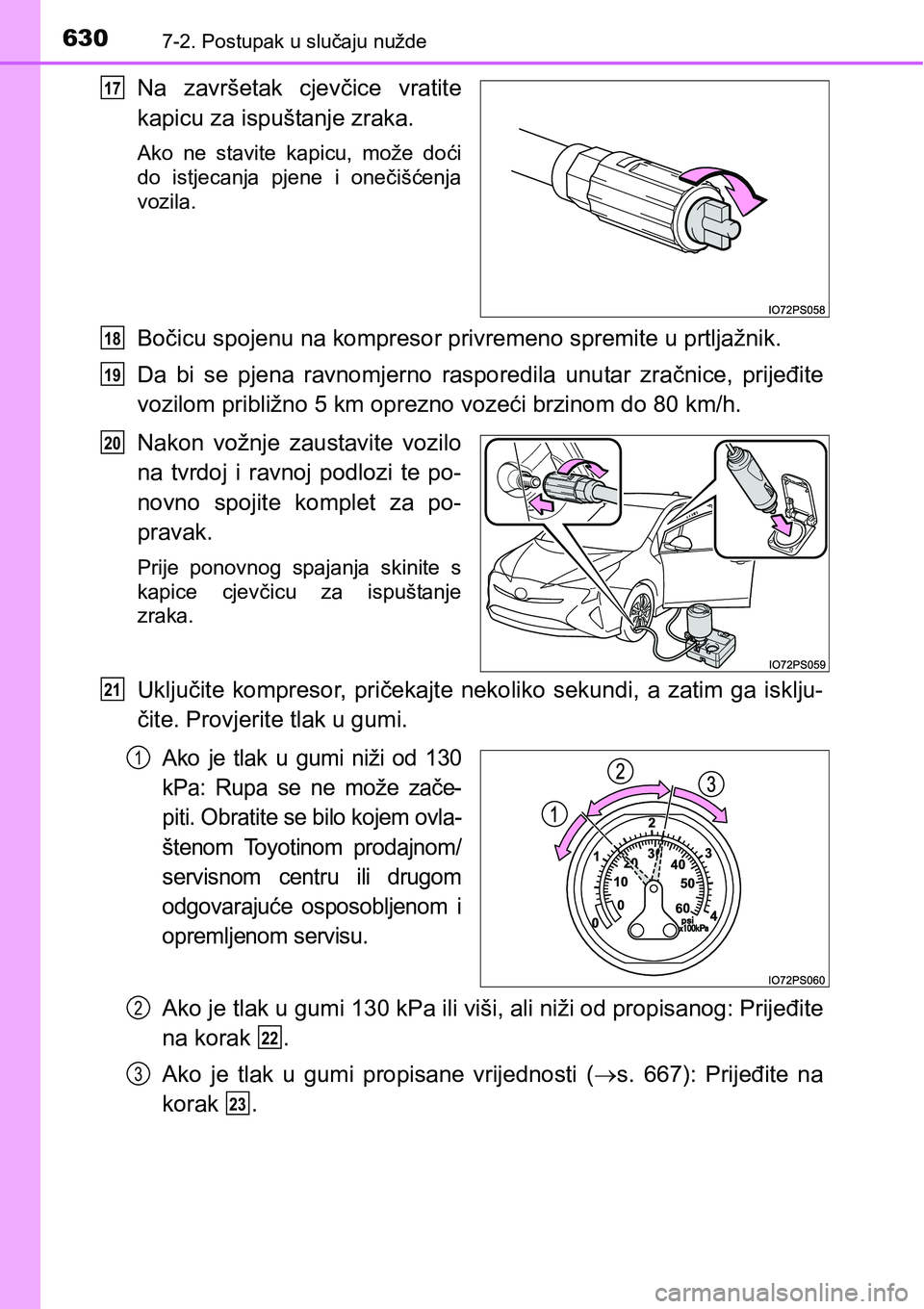

Na završetak cjevčice vratite
kapicu za ispuštanje zraka.
Ako ne stavite kapicu, može doći
do istjecanja pjene i onečišćenja
vozila.
Bočicu spojenu na kompresor privremeno spremite u prtljažnik.
Da bi se pjena ravnomjerno rasporedila unutar zračnice, prijeđite
vozilom približno 5 km oprezno vozeći brzinom do 80 km/h.
Nakon vožnje zaustavite vozilo
na tvrdoj i ravnoj podlozi te po-
novno spojite komplet za po-
pravak.
Prije ponovnog spajanja skinite s
kapice cjevčicu za ispuštanje
zraka.
Uključite kompresor, pričekajte nekoliko sekundi, a zatim ga isklju-
čite. Provjerite tlak u gumi.
Ako je tlak u gumi niži od 130
kPa: Rupa se ne može zače-
piti. Obratite se bilo kojem ovla-
štenom Toyotinom prodajnom/
servisnom centru ili drugom
odgovarajuće osposobljenom i
opremljenom servisu.
Ako je tlak u gumi 130 kPa ili viši, ali niži od propisanog: Prijeđite
na korak .
Ako je tlak u gumi propisane vrijednosti (s. 667): Prijeđite na
korak .
17
18
19
20
21
1
2
22
3
23

6317-2. Postupak u slučaju nužde
7
U slučaju problema

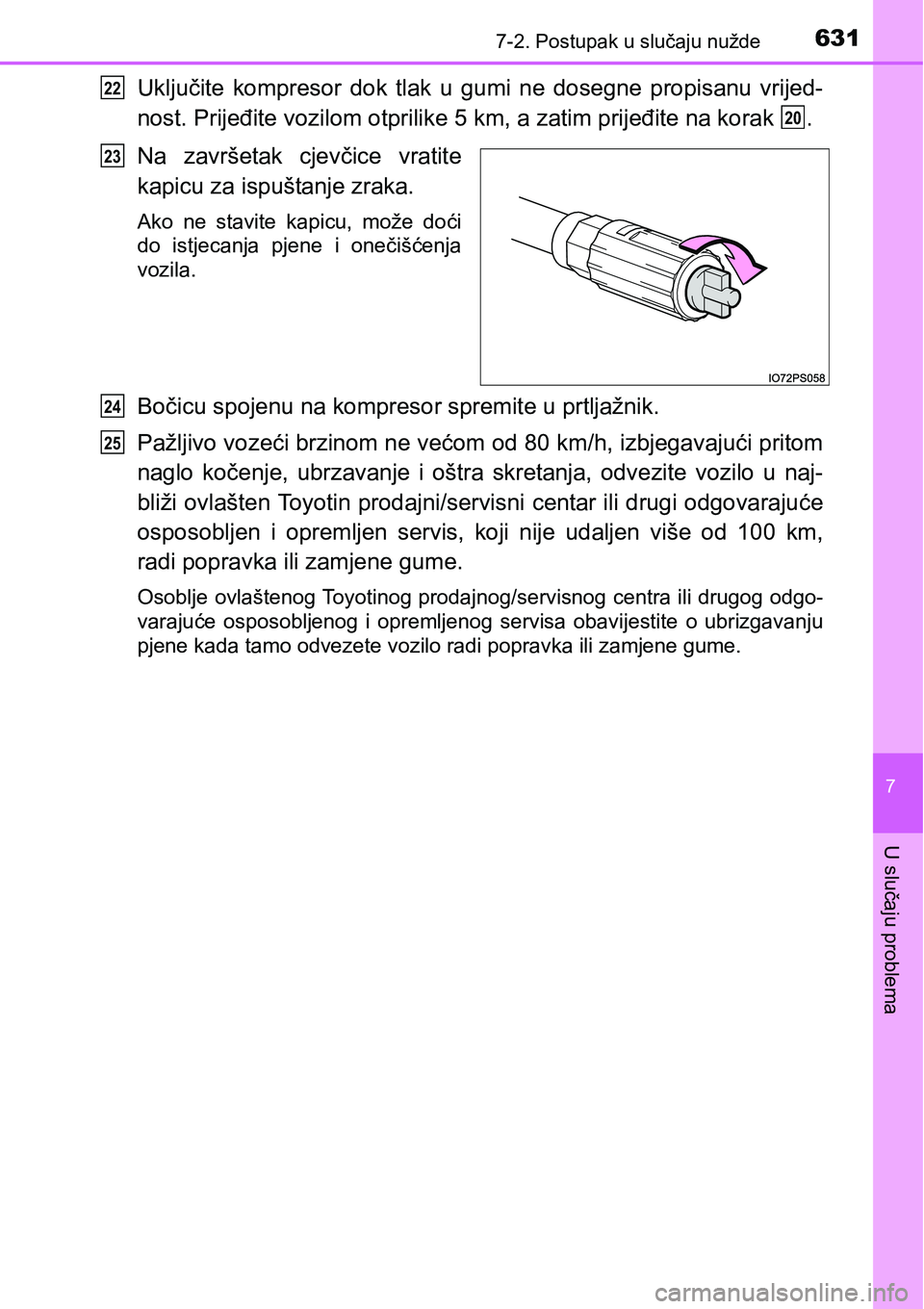

Uključite kompresor dok tlak u gumi ne dosegne propisanu vrijed-
nost. Prijeđite vozilom otprilike 5 km, a zatim prijeđite na korak .
Na završetak cjevčice vratite
kapicu za ispuštanje zraka.
Ako ne stavite kapicu, može doći
do istjecanja pjene i onečišćenja
vozila.
Bočicu spojenu na kompresor spremite u prtljažnik.
Pažljivo vozeći brzinom ne većom od 80 km/h, izbjegavajući pritom
naglo kočenje, ubrzavanje i oštra skretanja, odvezite vozilo u naj-
bliži ovlašten Toyotin prodajni/servisni centar ili drugi odgovarajuće
osposobljen i opremljen servis, koji nije udaljen više od 100 km,
radi popravka ili zamjene gume.
Osoblje ovlaštenog Toyotinog prodajnog/servisnog centra ili drugog odgo-
varajuće osposobljenog i opremljenog servisa obavijestite o ubrizgavanju
pjene kada tamo odvezete vozilo radi popravka ili zamjene gume.
22
20
23
24
25

6327-2. Postupak u slučaju nužde

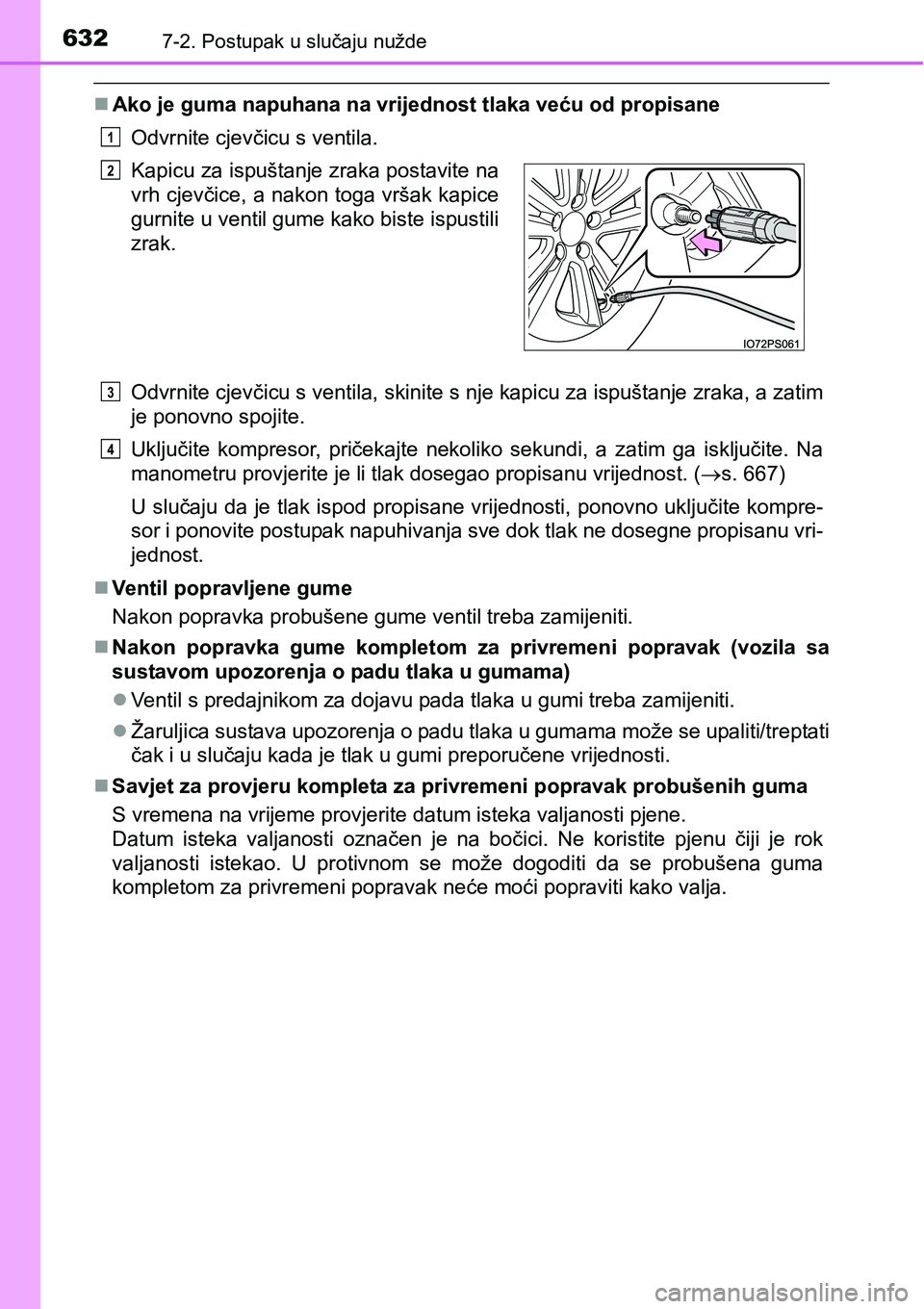

Ako je guma napuhana na vrijednost tlaka veću od propisane
Odvrnite cjevčicu s ventila.
Odvrnite cjevčicu s ventila, skinite s nje kapicu za ispuštanje zraka, a zatim
je ponovno spojite.
Uključite kompresor, pričekajte nekoliko sekundi, a zatim ga isključite. Na
manometru provjerite je li tlak dosegao propisanu vrijednost. (s. 667)
U slučaju da je tlak ispod propisane vrijednosti, ponovno uključite kompre-
sor i ponovite postupak napuhivanja sve dok tlak ne dosegne propisanu vri-
jednost.
Ventil popravljene gume
Nakon popravka probušene gume ventil treba zamijeniti.
Nakon popravka gume kompletom za privremeni popravak (vozila sa
sustavom upozorenja o padu tlaka u gumama)
Ventil s predajnikom za dojavu pada tlaka u gumi treba zamijeniti.
Žaruljica sustava upozorenja o padu tlaka u gumama može se upaliti/treptati
čak i u slučaju kada je tlak u gumi preporučene vrijednosti.
Savjet za provjeru kompleta za privremeni popravak probušenih guma
S vremena na vrijeme provjerite datum isteka valjanosti pjene.
Datum isteka valjanosti označen je na bočici. Ne koristite pjenu čiji je rok
valjanosti istekao. U protivnom se može dogoditi da se probušena guma
kompletom za privremeni popravak neće moći popraviti kako valja. Kapicu za ispuštanje zraka postavite na
vrh cjevčice, a nakon toga vršak kapice
gurnite u ventil gume kako biste ispustili
zrak.
1
2
3
4
