2016 TOYOTA PRIUS Upute Za Rukovanje (in Croatian)

1292. Instrumenti
2
Instrumenti
Na prekidačima za upravljanje mjeračima pritisnite ili i oda-
berite sličicu željene stavke.
Odabrana sličica bit će istaknuta, a na ekranu će se otvoriti odgovarajući
prikaz s podacima.
Kada se kao način glavnog prikaza odabere podijeljeni prikaz ili u slučaju
da su sustav RSA (prepoznavanje prometnih znakova)
* i limitator brzine*
isključeni, na glavnom prikazu bit će moguće odabrati i dodatni prikaz.
(s. 124)
*: Ovisno o opremi
Za promjenu sadržaja prikaza pritisnite ili na prekidačima
za upravljanje mjeračima.
Na prikazima gdje je potrebno
odabrati ili potvrditi određenu
stavku pritisnite .
Na ekranima s kartičnim prikazima
pritiskom na bira se odgovara-
juća kartica, a pritiskom na ili
na prekidačima za upravljanje
mjeračima moguće je promijeniti
prikaz.
Za povratak na prethodni prikaz pritisnite .
Kad je odabrano pritiskom na ili na prekidačima za
upravljanje mjeračima moguće je prikazati sljedeće:
Prikaz toka energije (s. 130)
Pokazivač stanja hibridnog sustava (s. 132)
“Fuel Consumption Record” (s. 136)
“Drive Monitor” (s. 140)
“Eco Savings” (s. 141)
“Eco-Diary” (s. 144)
Osnovne radnje
1
2
Kartični prikaz
3
Podaci o vožnji
4

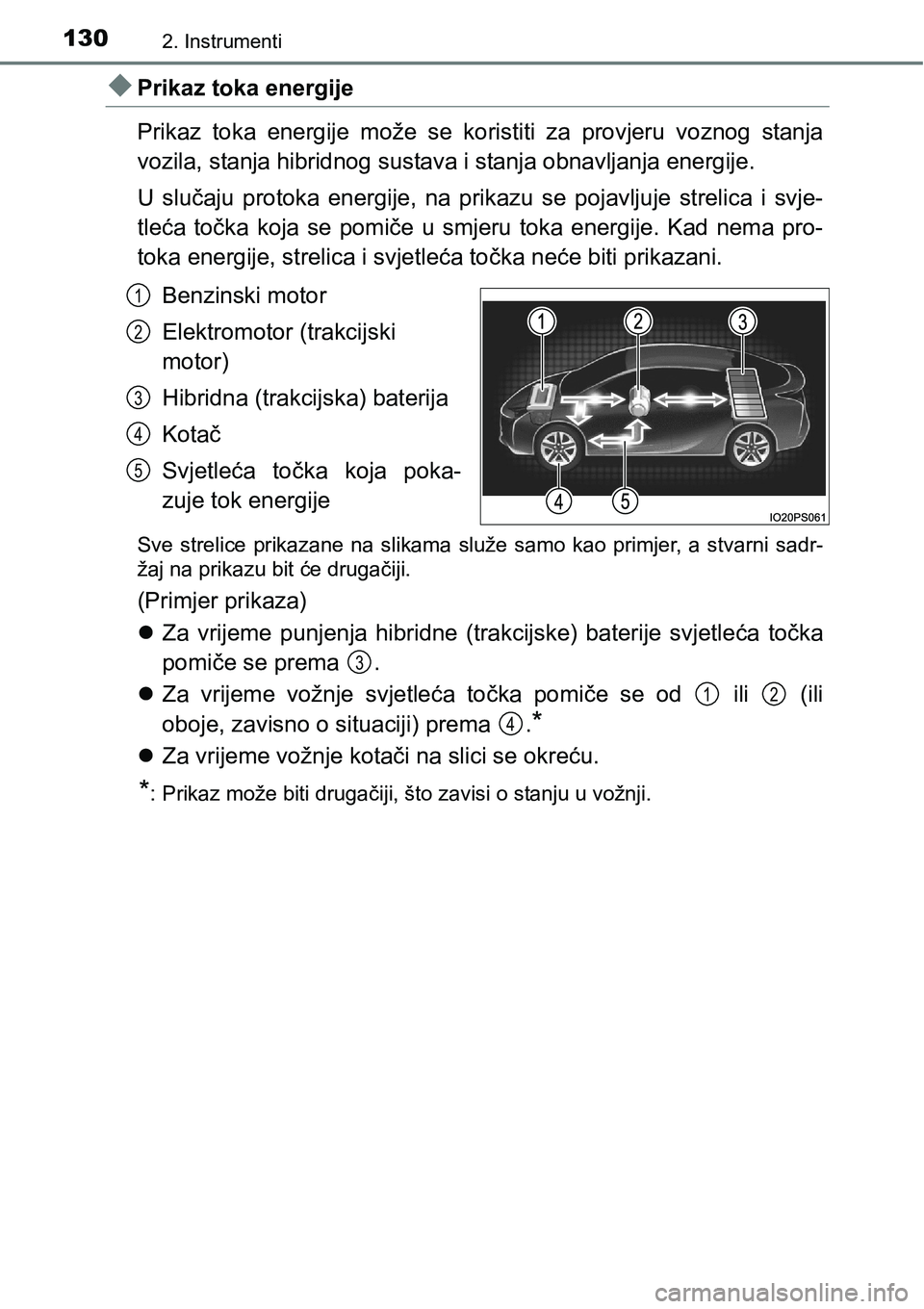

1302. Instrumenti
Prikaz toka energije
Prikaz toka energije može se koristiti za provjeru voznog stanja
vozila, stanja hibridnog sustava i stanja obnavljanja energije.
U slučaju protoka energije, na prikazu se pojavljuje strelica i svje-
tleća točka koja se pomiče u smjeru toka energije. Kad nema pro-
toka energije, strelica i svjetleća točka neće biti prikazani.
Benzinski motor
Elektromotor (trakcijski
motor)
Hibridna (trakcijska) baterija
Kotač
Svjetleća točka koja poka-
zuje tok energije
Sve strelice prikazane na slikama služe samo kao primjer, a stvarni sadr-
žaj na prikazu bit će drugačiji.
(Primjer prikaza)
Za vrijeme punjenja hibridne (trakcijske) baterije svjetleća točka
pomiče se prema .
Za vrijeme vožnje svjetleća točka pomiče se od ili (ili
oboje, zavisno o situaciji) prema .
*
Za vrijeme vožnje kotači na slici se okreću.
*: Prikaz može biti drugačiji, što zavisi o stanju u vožnji.
1
2
3
4
5
3
12
4

1312. Instrumenti
2
Instrumenti
Stanje hibridne (trakcijske) baterije
Prikaz se mijenja kroz 8 razina zavisno o stanju preostale količine energije
hibridne (trakcijske) baterije.
Stanje hibridne (trakcijske) baterije bit će prikazano i na niže navedenim pri-
kazima, a sadržaj prikaza bit će isti.
• Dodatni prikaz na glavnom prikazu (s. 125)
• Pokazivač stanja hibridnog sustava (s. 132)
• Prikaz na vjetrobranskom staklu (ovisno o opremi) (s. 159)
Energijom akumuliranom u hibridnoj (trakcijskoj) bateriji automatski upravlja
hibridni sustav. Zbog toga se, čak i u slučaju kada se električna energija
stvara regenerativnim kočenjem ili radom benzinskog motora, može dogo-
diti da prikazana akumulirana energije hibridne (trakcijske) baterije ne dose-
gne najvišu razinu (razina 8). Međutim, to nije znak neispravnosti u radu.
Upozorenje o preostaloj energiji hibridne (trakcijske) baterije
Za vrijeme vožnje, kad količina preostale energije hibridne (trakcijske) bate-
rije padne ispod određene razine, sustav se oglašava isprekidanim zvučnim
signalom. Ako se količina energije nastavi smanjivati, sustav će se oglasiti
neprekinutim zvučnim signalom.
Kad se na višenamjenskom ekranu pojavi poruka upozorenja i oglasi se
zvučno upozorenje, slijedite upute prikazane na ekranu kako biste riješili
nastali problem.Minimum
Maksimum
1
2

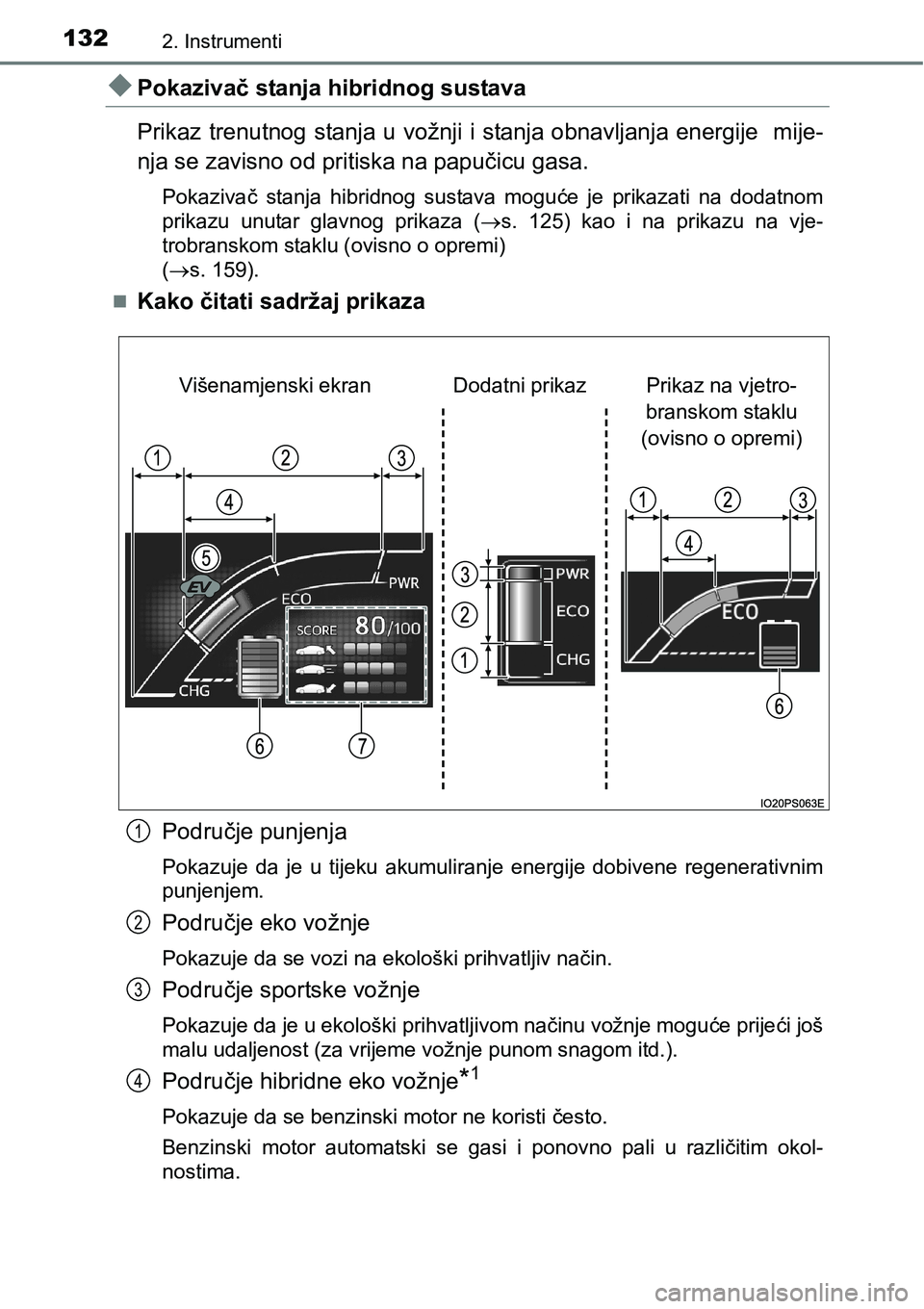

1322. Instrumenti
Pokazivač stanja hibridnog sustava
Prikaz trenutnog stanja u vožnji i stanja obnavljanja energije mije-
nja se zavisno od pritiska na papučicu gasa.
Pokazivač stanja hibridnog sustava moguće je prikazati na dodatnom
prikazu unutar glavnog prikaza (s. 125) kao i na prikazu na vje-
trobranskom staklu (ovisno o opremi)
(s. 159).

Kako čitati sadržaj prikaza
Područje punjenja
Pokazuje da je u tijeku akumuliranje energije dobivene regenerativnim
punjenjem.
Područje eko vožnje
Pokazuje da se vozi na ekološki prihvatljiv način.
Područje sportske vožnje
Pokazuje da je u ekološki prihvatljivom načinu vožnje moguće prijeći još
malu udaljenost (za vrijeme vožnje punom snagom itd.).
Područje hibridne eko vožnje*1
Pokazuje da se benzinski motor ne koristi često.
Benzinski motor automatski se gasi i ponovno pali u različitim okol-
nostima.
Prikaz na vjetro-
branskom staklu
(ovisno o opremi) Dodatni prikaz Višenamjenski ekran
1
2
3
4

1332. Instrumenti
2
Instrumenti
Pokazivač električne vožnje*2, 3
Pokazivač električne vožnje upalit će se kad se za pogon vozila koristi
samo elektromotor (trakcijski motor) ili je benzinski motor ugašen.
Stanje hibridne (trakcijske) baterije
s. 131
Eko pokazatelj
s. 134
Zadržavanjem pokazivača unutar područja eko vožnje moguće je
ostvariti ekološki prihvatljivu vožnju.
Područje punjenja označava stanje pretvorbe
*4 energije. Pretvo-
rena energija koristi se za punjenje hibridne (trakcijske) baterije.
*1: Nije prikazano na dodatnom prikazu.
*2: Nije prikazano na dodatnom prikazu kao ni na prikazu na vjetrobran-
skom staklu.
*3: Funkciju pokazivača električne vožnje moguće je isključiti u postavkama
“Meter Customize”. (s. 155)
*4: Pojam “pretvorba” u ovim se uputama odnosi na pretvorbu kinetičke
energije vozila u električnu energiju.

“ECO Accelerator Guidance”
Plava zona prikazana u po-
dručju eko vožnje može poslu-
žiti kao smjernica za korištenje
papučice gasa u različitim situ-
acijama u vožnji, kao što je to
prilikom kretanja vozila ili za vri-
jeme vožnje.
Prikaz “ECO Accelerator Gui-
dance” mijenja se zavisno od
stanja vožnje, kao što je to prili-
kom kretanja vozila ili za vrijeme
vožnje.
Na ekološki prihvatljiv način lakše je voziti oslanjajući se na prikaz na
kojemu se vidi kako pomaci papučice gasa djeluju na stanje vožnje,
zadržavajući se pritom u području prikazanom funkcijom “ECO Accele-
rator Guidance”. (s. 237)
Funkciju “ECO Accelerator Guidance” moguće je isključiti u postavkama
“Meter Customize”. (s. 155)
5
6
7
“ECO Accelerator Guidance”

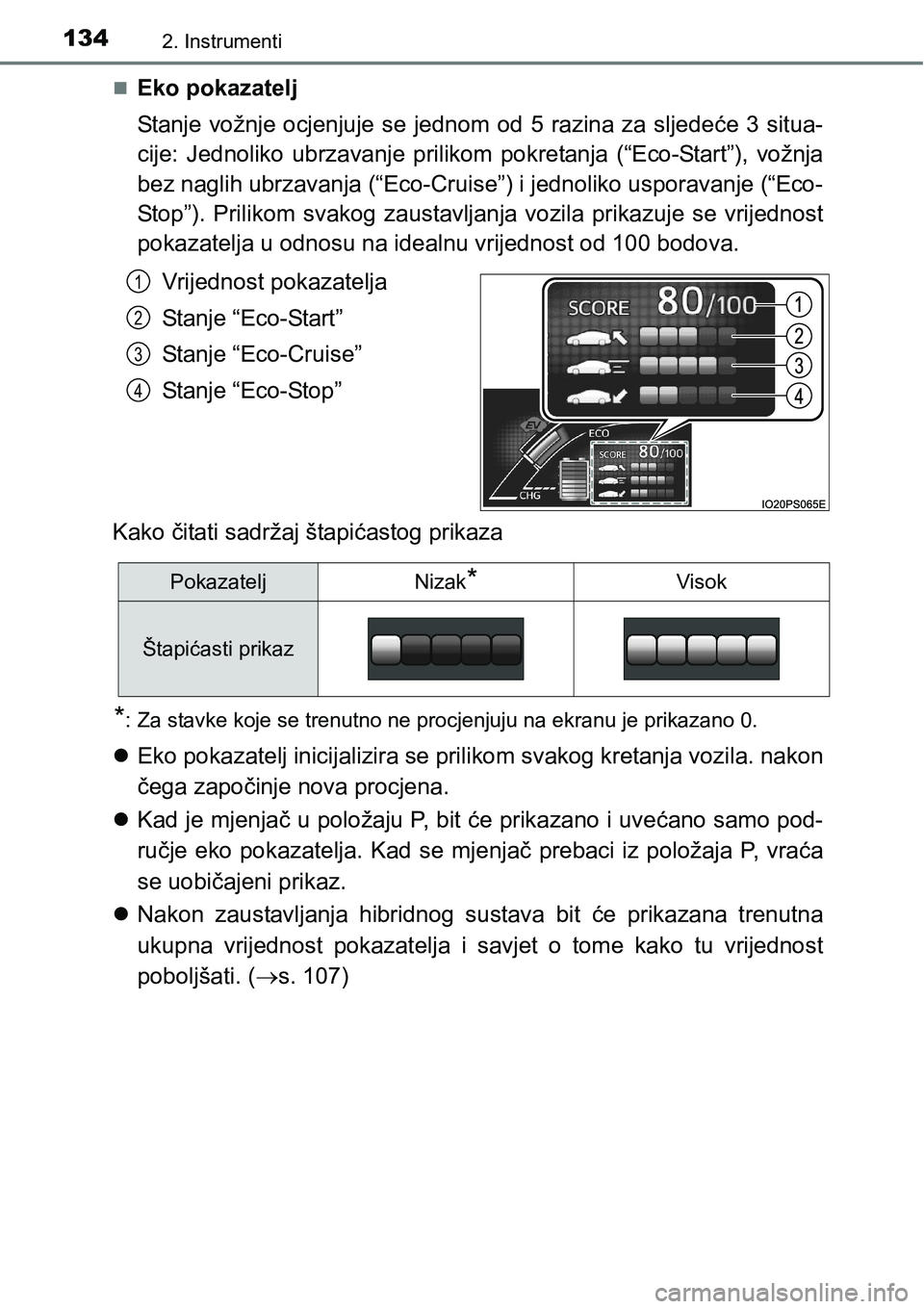

1342. Instrumenti
Eko pokazatelj
Stanje vožnje ocjenjuje se jednom od 5 razina za sljedeće 3 situa-
cije: Jednoliko ubrzavanje prilikom pokretanja (“Eco-Start”), vožnja
bez naglih ubrzavanja (“Eco-Cruise”) i jednoliko usporavanje (“Eco-
Stop”). Prilikom svakog zaustavljanja vozila prikazuje se vrijednost
pokazatelja u odnosu na idealnu vrijednost od 100 bodova.
Vrijednost pokazatelja
Stanje “Eco-Start”
Stanje “Eco-Cruise”
Stanje “Eco-Stop”
Kako čitati sadržaj štapićastog prikaza
*: Za stavke koje se trenutno ne procjenjuju na ekranu je prikazano 0.
Eko pokazatelj inicijalizira se prilikom svakog kretanja vozila. nakon
čega započinje nova procjena.
Kad je mjenjač u položaju P, bit će prikazano i uvećano samo pod-
ručje eko pokazatelja. Kad se mjenjač prebaci iz položaja P, vraća
se uobičajeni prikaz.
Nakon zaustavljanja hibridnog sustava bit će prikazana trenutna
ukupna vrijednost pokazatelja i savjet o tome kako tu vrijednost
poboljšati. (s. 107)
1
2
3
4
PokazateljNizak*Visok
Štapićasti prikaz

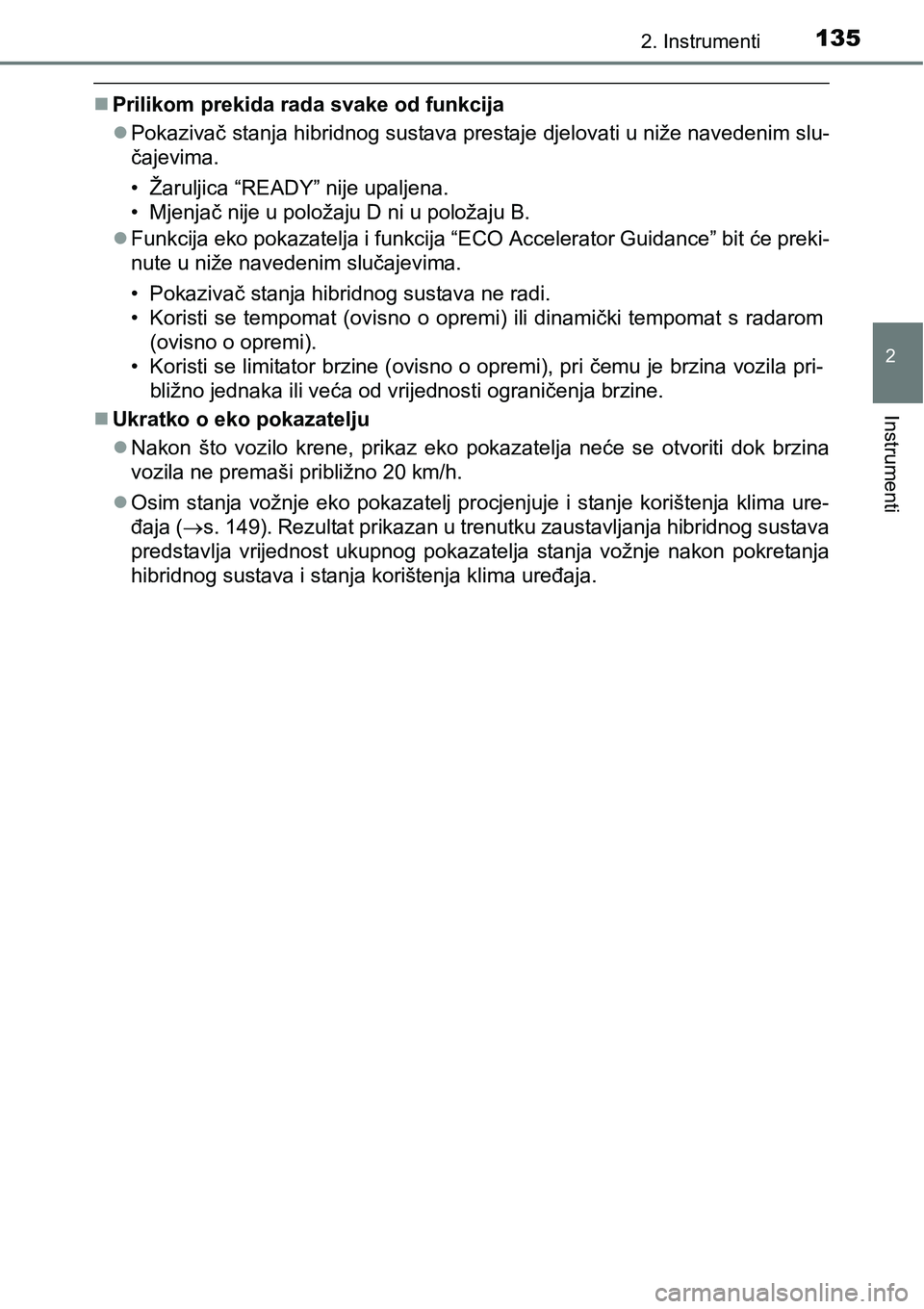

1352. Instrumenti
2
Instrumenti
Prilikom prekida rada svake od funkcija
Pokazivač stanja hibridnog sustava prestaje djelovati u niže navedenim slu-
čajevima.
• Žaruljica “READY” nije upaljena.
•Mjenjač nije u položaju D ni u položaju B.
Funkcija eko pokazatelja i funkcija “ECO Accelerator Guidance” bit će preki-
nute u niže navedenim slučajevima.
• Pokazivač stanja hibridnog sustava ne radi.
• Koristi se tempomat (ovisno o opremi) ili dinamički tempomat s radarom
(ovisno o opremi).
• Koristi se limitator brzine (ovisno o opremi), pri čemu je brzina vozila pri-
bližno jednaka ili veća od vrijednosti ograničenja brzine.
Ukratko o eko pokazatelju
Nakon što vozilo krene, prikaz eko pokazatelja neće se otvoriti dok brzina
vozila ne premaši približno 20 km/h.
Osim stanja vožnje eko pokazatelj procjenjuje i stanje korištenja klima ure-
đaja (s. 149). Rezultat prikazan u trenutku zaustavljanja hibridnog sustava
predstavlja vrijednost ukupnog pokazatelja stanja vožnje nakon pokretanja
hibridnog sustava i stanja korištenja klima uređaja.

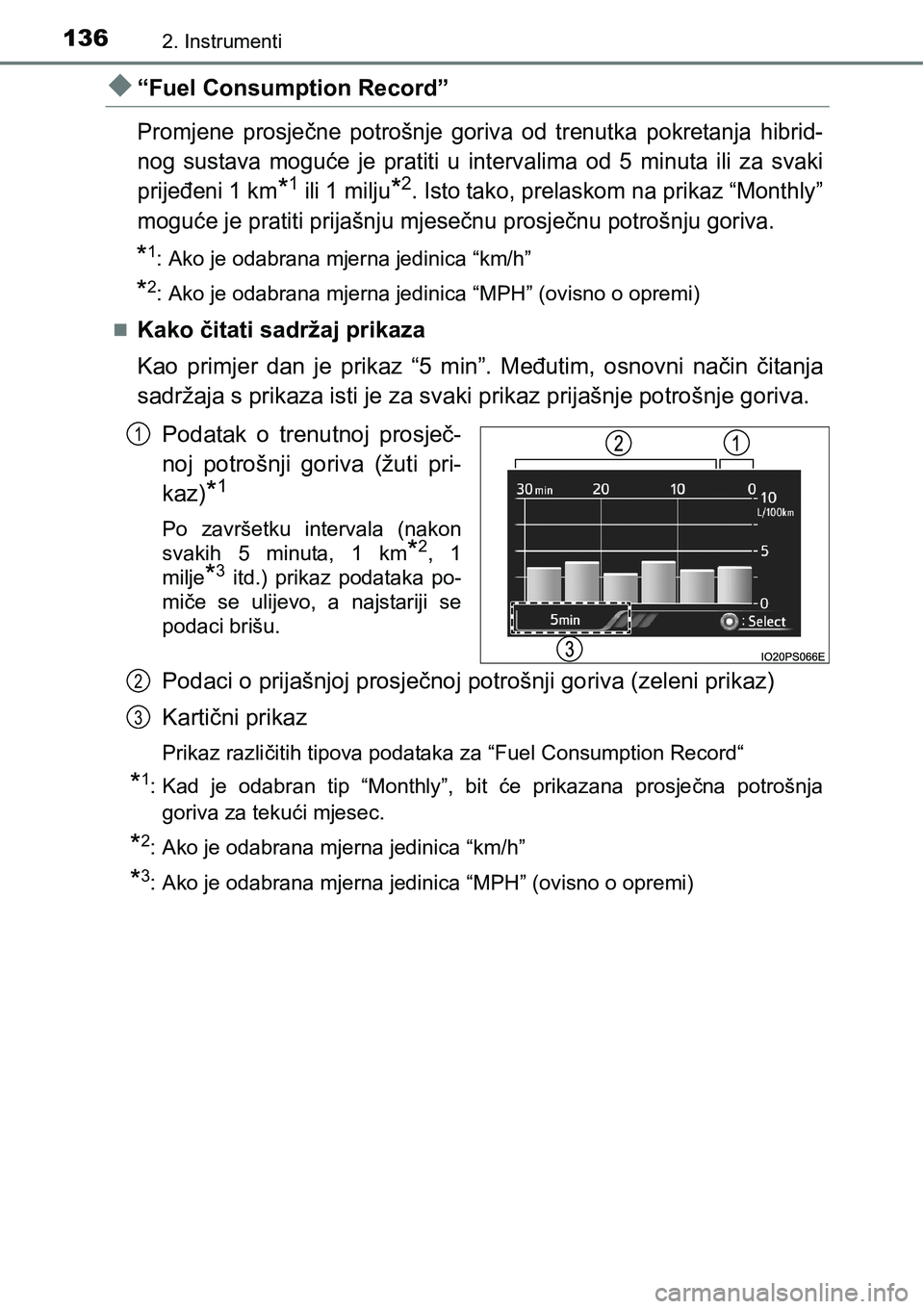

1362. Instrumenti
“Fuel Consumption Record”
Promjene prosječne potrošnje goriva od trenutka pokretanja hibrid-
nog sustava moguće je pratiti u intervalima od 5 minuta ili za svaki
prijeđeni 1 km
*1 ili 1 milju*2. Isto tako, prelaskom na prikaz “Monthly”
moguće je pratiti prijašnju mjesečnu prosječnu potrošnju goriva.
*1: Ako je odabrana mjerna jedinica “km/h”
*2: Ako je odabrana mjerna jedinica “MPH” (ovisno o opremi)

Kako čitati sadržaj prikaza
Kao primjer dan je prikaz “5 min”. Međutim, osnovni način čitanja
sadržaja s prikaza isti je za svaki prikaz prijašnje potrošnje goriva.
Podatak o trenutnoj prosječ-
noj potrošnji goriva (žuti pri-
kaz)
*1
Po završetku intervala (nakon
svakih 5 minuta, 1 km
*2, 1
milje
*3 itd.) prikaz podataka po-
miče se ulijevo, a najstariji se
podaci brišu.
Podaci o prijašnjoj prosječnoj potrošnji goriva (zeleni prikaz)
Kartični prikaz
Prikaz različitih tipova podataka za “Fuel Consumption Record“
*1: Kad je odabran tip “Monthly”, bit će prikazana prosječna potrošnja
goriva za tekući mjesec.
*2: Ako je odabrana mjerna jedinica “km/h”
*3: Ako je odabrana mjerna jedinica “MPH” (ovisno o opremi)
1
2
3
