2016 TOYOTA PRIUS Upute Za Rukovanje (in Croatian)

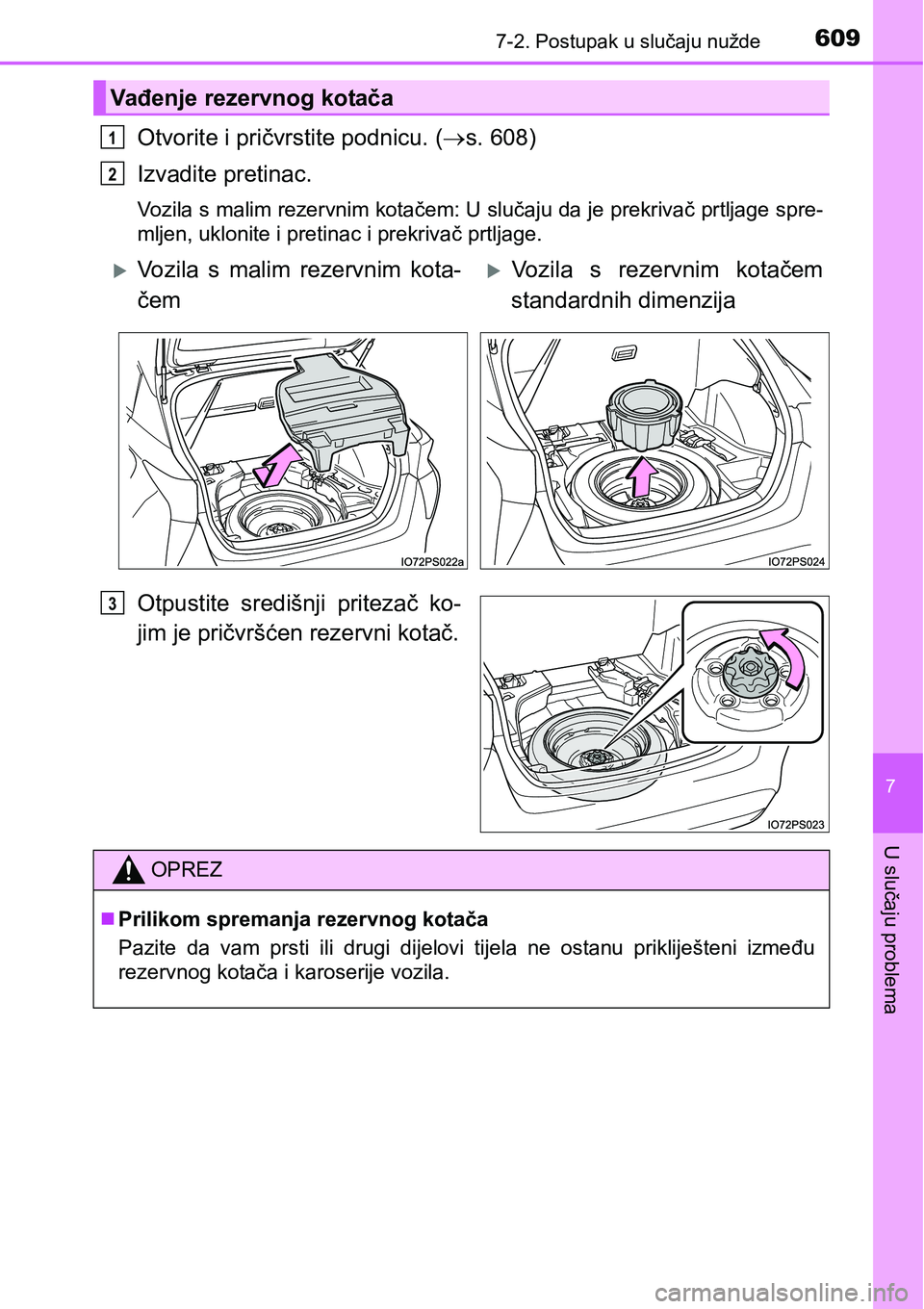

6097-2. Postupak u slučaju nužde
7
U slučaju problema
Otvorite i pričvrstite podnicu. (s. 608)
Izvadite pretinac.
Vozila s malim rezervnim kotačem: U slučaju da je prekrivač prtljage spre-
mljen, uklonite i pretinac i prekrivač prtljage.
Otpustite središnji pritezač ko-
jim je pričvršćen rezervni kotač.
Vađenje rezervnog kotača
1
2
Vozila s malim rezervnim kota-
čemVozila s rezervnim kotačem
standardnih dimenzija
3
OPREZ
Prilikom spremanja rezervnog kotača
Pazite da vam prsti ili drugi dijelovi tijela ne ostanu prikliješteni između
rezervnog kotača i karoserije vozila.

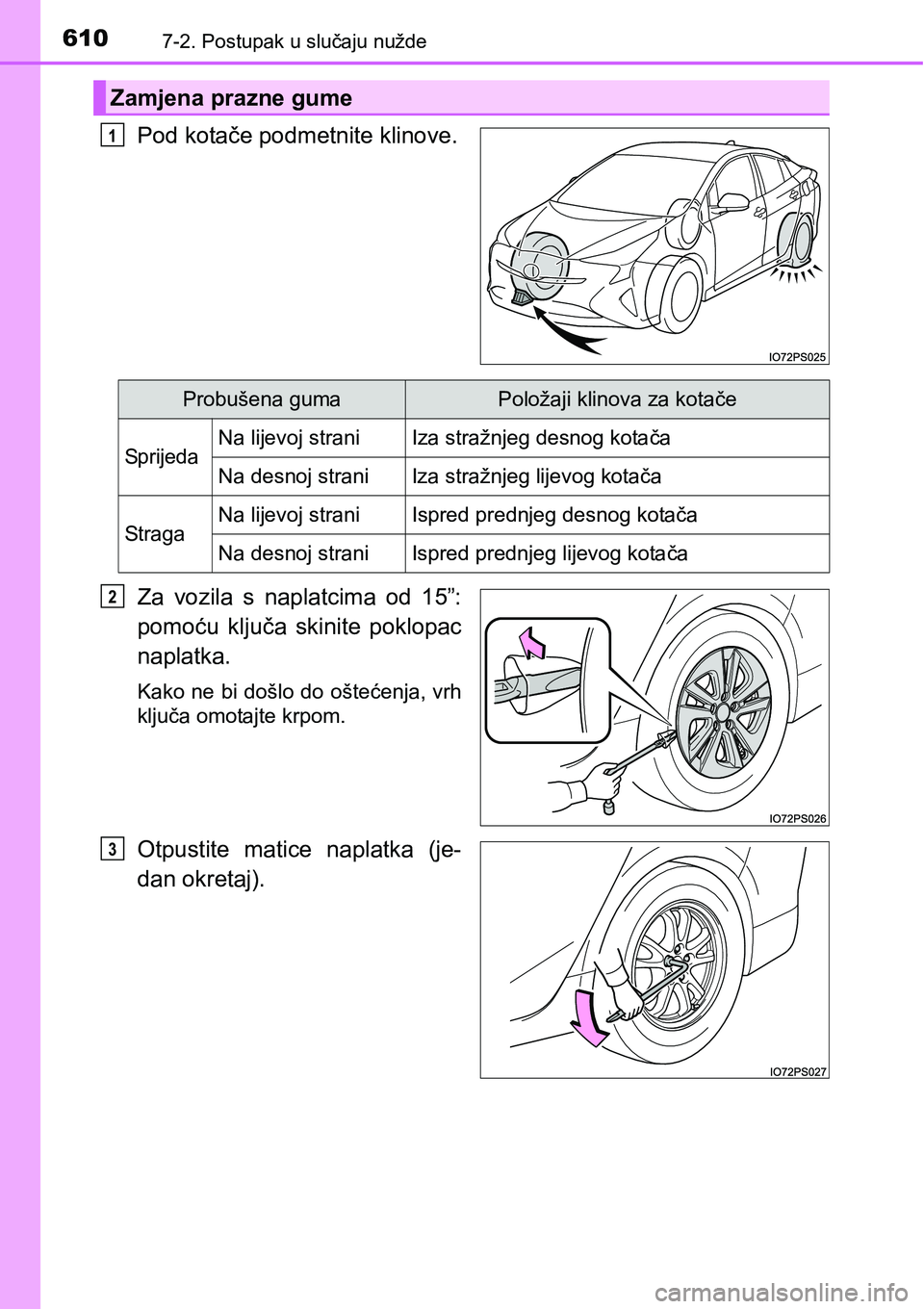

6107-2. Postupak u slučaju nužde
Pod kotače podmetnite klinove.
Za vozila s naplatcima od 15”:
pomoću ključa skinite poklopac
naplatka.
Kako ne bi došlo do oštećenja, vrh
ključa omotajte krpom.
Otpustite matice naplatka (je-
dan okretaj).
Zamjena prazne gume
1
Probušena gumaPoložaji klinova za kotače
SprijedaNa lijevoj straniIza stražnjeg desnog kotača
Na desnoj straniIza stražnjeg lijevog kotača
StragaNa lijevoj straniIspred prednjeg desnog kotača
Na desnoj straniIspred prednjeg lijevog kotača
2
3

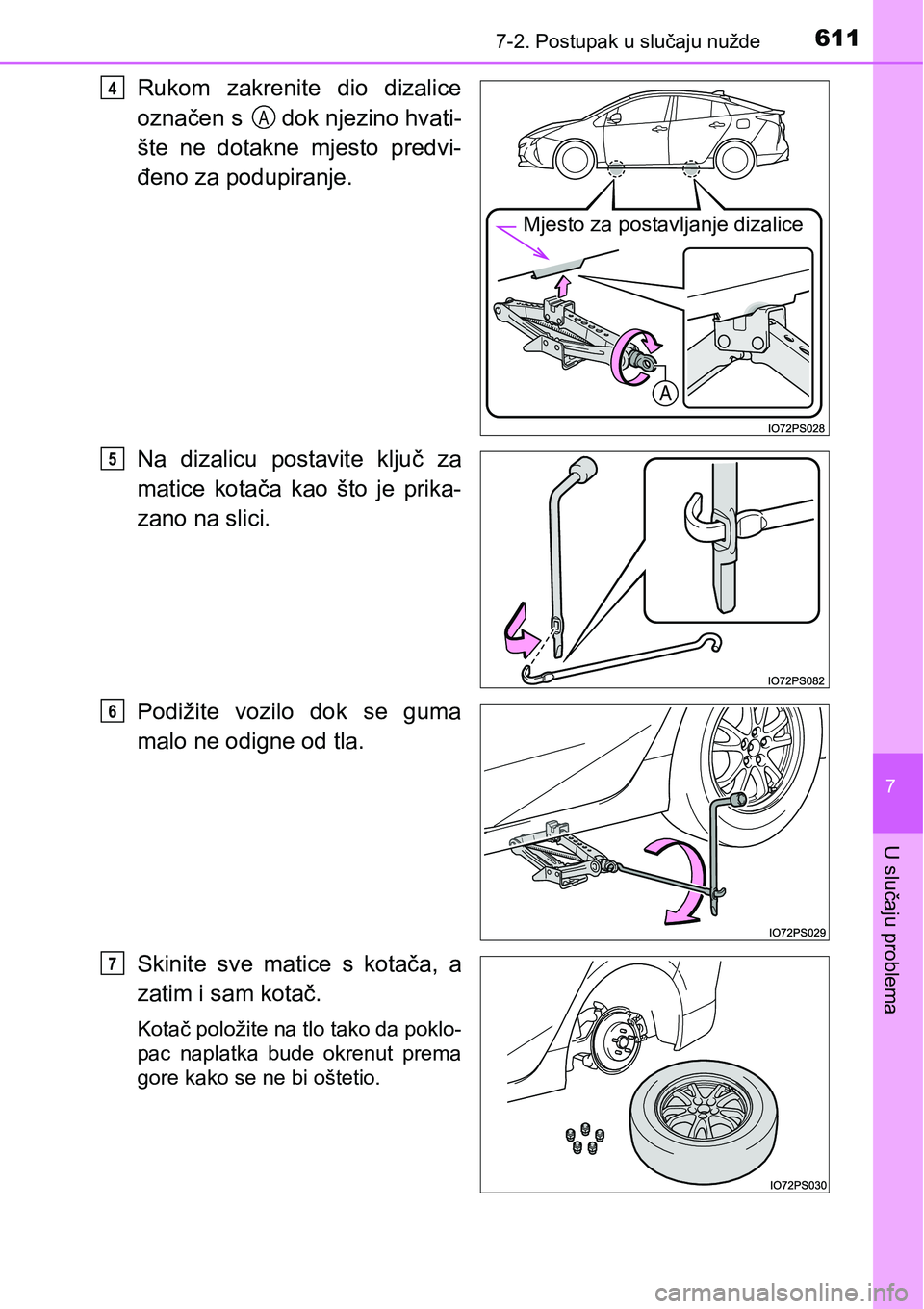

6117-2. Postupak u slučaju nužde
7
U slučaju problema
Rukom zakrenite dio dizalice
označen s dok njezino hvati-
šte ne dotakne mjesto predvi-
đeno za podupiranje.
Na dizalicu postavite ključ za
matice kotača kao što je prika-
zano na slici.
Podižite vozilo dok se guma
malo ne odigne od tla.
Skinite sve matice s kotača, a
zatim i sam kotač.
Kotač položite na tlo tako da poklo-
pac naplatka bude okrenut prema
gore kako se ne bi oštetio.
Mjesto za postavljanje dizalice
4
A
5
6
7

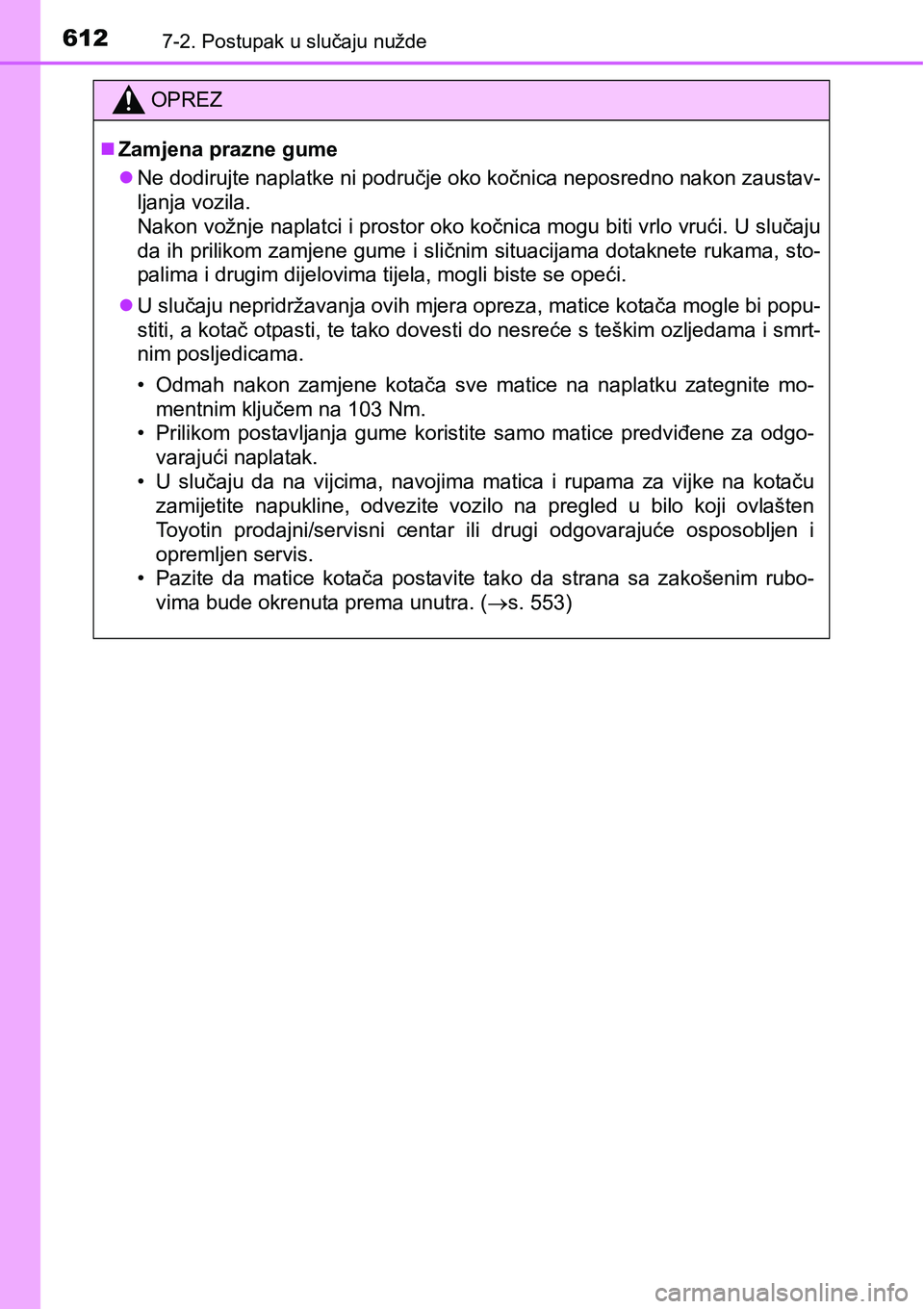

6127-2. Postupak u slučaju nužde
OPREZ
Zamjena prazne gume
Ne dodirujte naplatke ni područje oko kočnica neposredno nakon zaustav-
ljanja vozila.
Nakon vožnje naplatci i prostor oko kočnica mogu biti vrlo vrući. U slučaju
da ih prilikom zamjene gume i sličnim situacijama dotaknete rukama, sto-
palima i drugim dijelovima tijela, mogli biste se opeći.
U slučaju nepridržavanja ovih mjera opreza, matice kotača mogle bi popu-
stiti, a kotač otpasti, te tako dovesti do nesreće s teškim ozljedama i smrt-
nim posljedicama.
• Odmah nakon zamjene kotača sve matice na naplatku zategnite mo-
mentnim ključem na 103 Nm.
• Prilikom postavljanja gume koristite samo matice predviđene za odgo-
varajući naplatak.
•U slučaju da na vijcima, navojima matica i rupama za vijke na kotaču
zamijetite napukline, odvezite vozilo na pregled u bilo koji ovlašten
Toyotin prodajni/servisni centar ili drugi odgovarajuće osposobljen i
opremljen servis.
• Pazite da matice kotača postavite tako da strana sa zakošenim rubo-
vima bude okrenuta prema unutra. (s. 553)

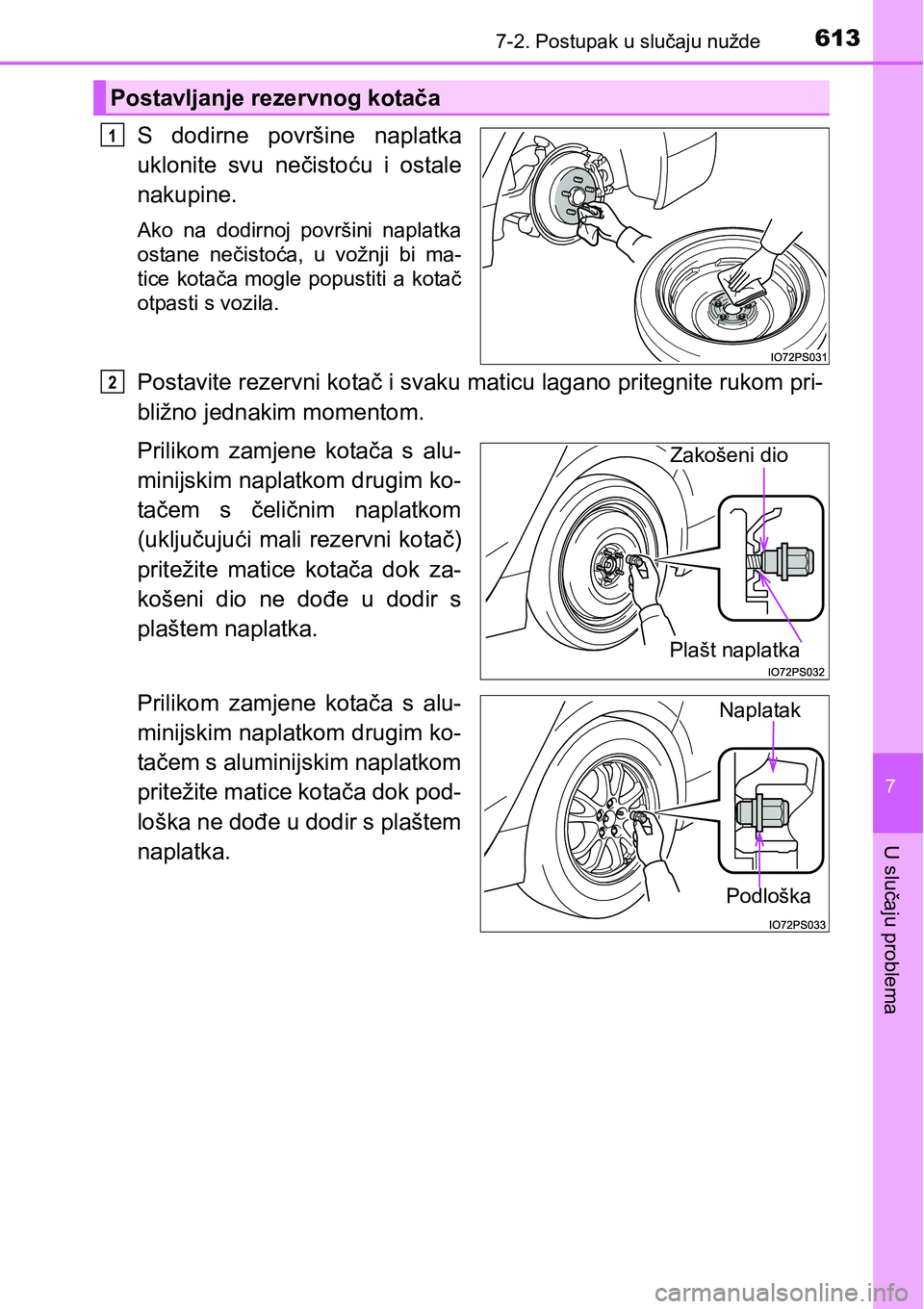

6137-2. Postupak u slučaju nužde
7
U slučaju problema
S dodirne površine naplatka
uklonite svu nečistoću i ostale
nakupine.
Ako na dodirnoj površini naplatka
ostane nečistoća, u vožnji bi ma-
tice kotača mogle popustiti a kotač
otpasti s vozila.
Postavite rezervni kotač i svaku maticu lagano pritegnite rukom pri-
bližno jednakim momentom.
Prilikom zamjene kotača s alu-
minijskim naplatkom drugim ko-
tačem s čeličnim naplatkom
(uključujući mali rezervni kotač)
pritežite matice kotača dok za-
košeni dio ne dođe u dodir s
plaštem naplatka.
Prilikom zamjene kotača s alu-
minijskim naplatkom drugim ko-
tačem s aluminijskim naplatkom
pritežite matice kotača dok pod-
loška ne dođe u dodir s plaštem
naplatka.
Postavljanje rezervnog kotača
1
2
Zakošeni dio
Plašt naplatka
Podloška
Naplatak

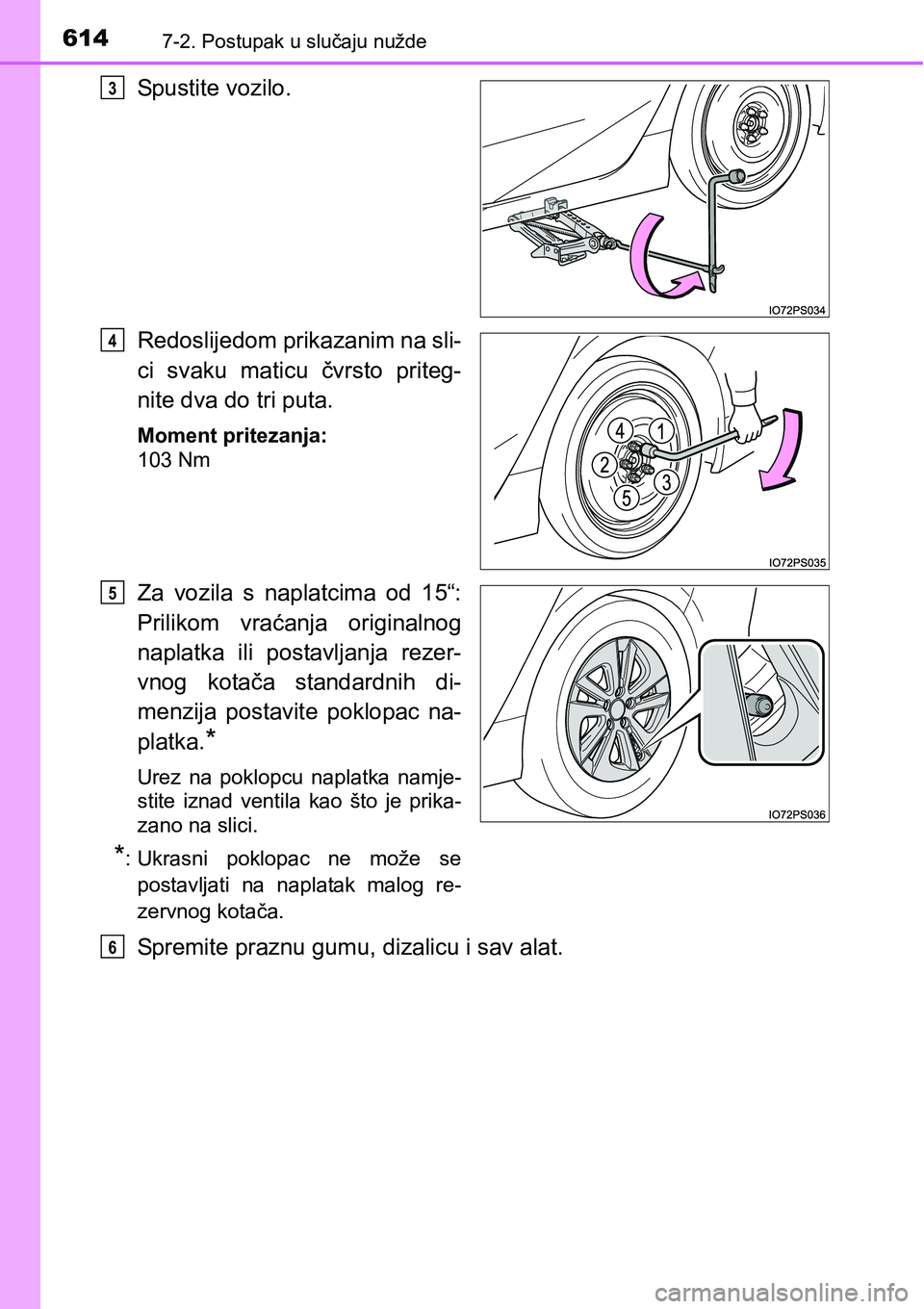

6147-2. Postupak u slučaju nužde
Spustite vozilo.
Redoslijedom prikazanim na sli-
ci svaku maticu čvrsto priteg-
nite dva do tri puta.
Moment pritezanja:
103 Nm
Za vozila s naplatcima od 15“:
Prilikom vraćanja originalnog
naplatka ili postavljanja rezer-
vnog kotača standardnih di-
menzija postavite poklopac na-
platka.
*
Urez na poklopcu naplatka namje-
stite iznad ventila kao što je prika-
zano na slici.
*: Ukrasni poklopac ne može se
postavljati na naplatak malog re-
zervnog kotača.
Spremite praznu gumu, dizalicu i sav alat.
3
4
5
6

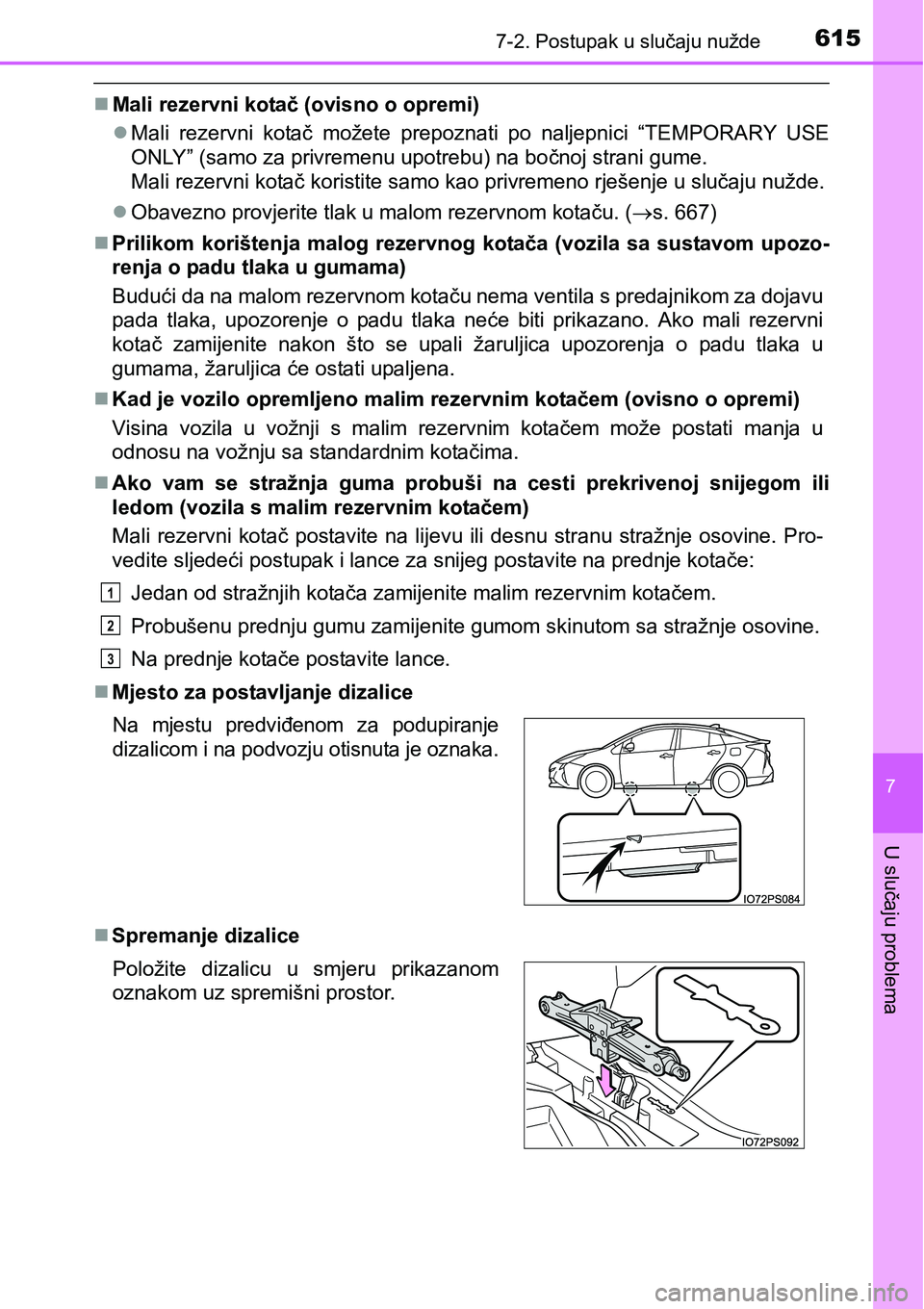

6157-2. Postupak u slučaju nužde
7
U slučaju problema
Mali rezervni kotač (ovisno o opremi)
Mali rezervni kotač možete prepoznati po naljepnici “TEMPORARY USE
ONLY” (samo za privremenu upotrebu) na bočnoj strani gume.
Mali rezervni kotač koristite samo kao privremeno rješenje u slučaju nužde.
Obavezno provjerite tlak u malom rezervnom kotaču. (s. 667)
Prilikom korištenja malog rezervnog kotača (vozila sa sustavom upozo-
renja o padu tlaka u gumama)
Budući da na malom rezervnom kotaču nema ventila s predajnikom za dojavu
pada tlaka, upozorenje o padu tlaka neće biti prikazano. Ako mali rezervni
kotač zamijenite nakon što se upali žaruljica upozorenja o padu tlaka u
gumama, žaruljica će ostati upaljena.
Kad je vozilo opremljeno malim rezervnim kotačem (ovisno o opremi)
Visina vozila u vožnji s malim rezervnim kotačem može postati manja u
odnosu na vožnju sa standardnim kotačima.
Ako vam se stražnja guma probuši na cesti prekrivenoj snijegom ili
ledom (vozila s malim rezervnim kotačem)
Mali rezervni kotač postavite na lijevu ili desnu stranu stražnje osovine. Pro-
vedite sljedeći postupak i lance za snijeg postavite na prednje kotače:
Jedan od stražnjih kotača zamijenite malim rezervnim kotačem.
Probušenu prednju gumu zamijenite gumom skinutom sa stražnje osovine.
Na prednje kotače postavite lance.
Mjesto za postavljanje dizalice
Spremanje dizalice
Na mjestu predviđenom za podupiranje
dizalicom i na podvozju otisnuta je oznaka.
Položite dizalicu u smjeru prikazanom
oznakom uz spremišni prostor.
1
2
3

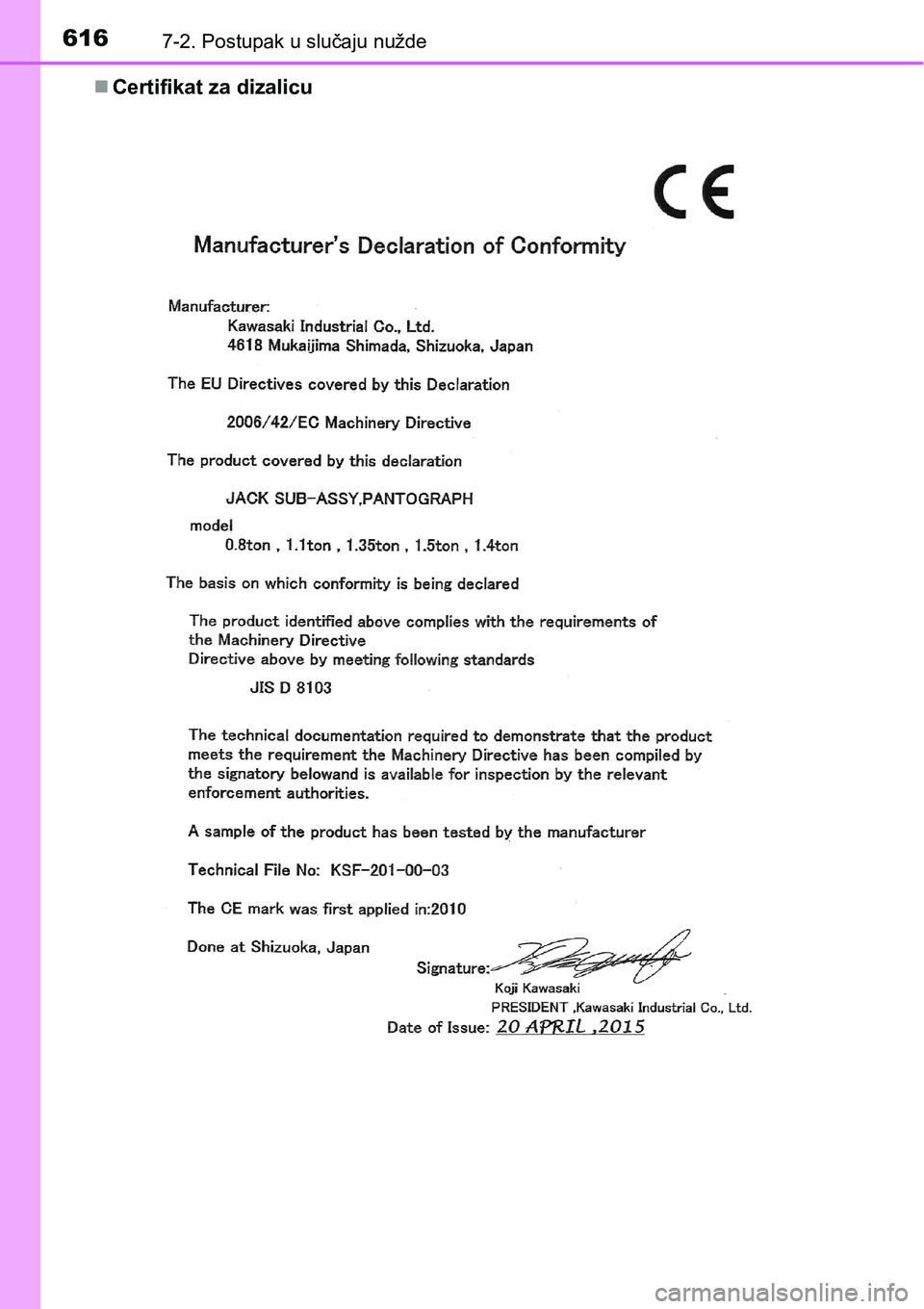

6167-2. Postupak u slučaju nužde
Certifikat za dizalicu
