2016 Seat Ibiza 5D Betriebsanleitung (in German)

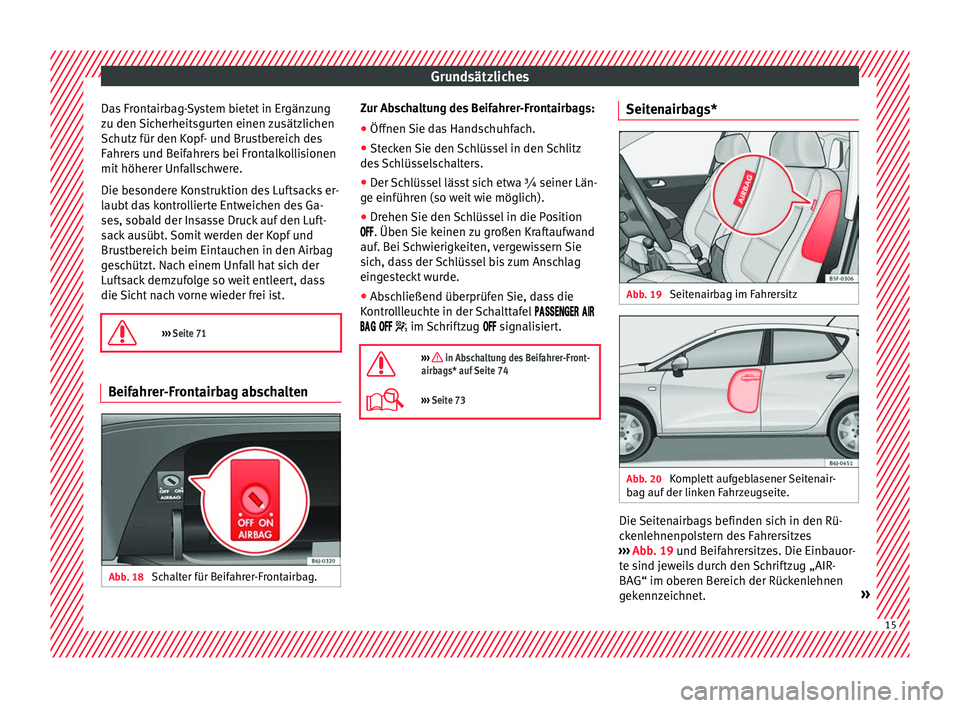

Grundsätzliches
Das Frontairbag-System bietet in Ergänzung
z u den
Sic
herheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und Beifahrers bei Frontalkollisionen
mit höherer Unfallschwere.
Die besondere Konstruktion des Luftsacks er-
laubt das kontrollierte Entweichen des Ga-
ses, sobald der Insasse Druck auf den Luft-
sack ausübt. Somit werden der Kopf und
Brustbereich beim Eintauchen in den Airbag
geschützt. Nach einem Unfall hat sich der
Luftsack demzufolge so weit entleert, dass
die Sicht nach vorne wieder frei ist.

››› Seite 71 Beifahrer-Frontairbag abschalten
Abb. 18
Schalter für Beifahrer-Frontairbag. Zur Abschaltung des Beifahrer-Frontairbags:
● Öffnen Sie das Handschuhfach.
● Stecken Sie den Schlüssel in den Schlitz
de s

Schlüsselschalters.
● Der Schlüssel lässt sich etwa ¾ seiner Län-
ge einführen (so w
eit wie möglich).
● Drehen Sie den Schlüssel in die Position
. Üben Sie keinen
zu großen Kraftaufwand
auf. Bei Schwierigkeiten, vergewissern Sie
sich, dass der Schlüssel bis zum Anschlag
eingesteckt wurde.
● Abschließend überprüfen Sie, dass die
Kontro
llleuchte in der Schalttafel  
   im Schriftzug  signalisiert.

››› in Abschaltung des Beifahrer-Front-
airbags* auf Seite 74
››› Seite 73 Seitenairbags*
Abb. 19
Seitenairbag im Fahrersitz Abb. 20
Komplett aufgeblasener Seitenair-
b ag auf
der link

en Fahrzeugseite. Die Seitenairbags befinden sich in den Rü-
c
k
en

lehnenpolstern des Fahrersitzes
››› Abb. 19 und Beifahrersitzes. Die Einbauor-
te sind jeweils durch den Schriftzug „AIR-
BAG“ im oberen Bereich der Rückenlehnen
gekennzeichnet. » 15

Grundsätzliches

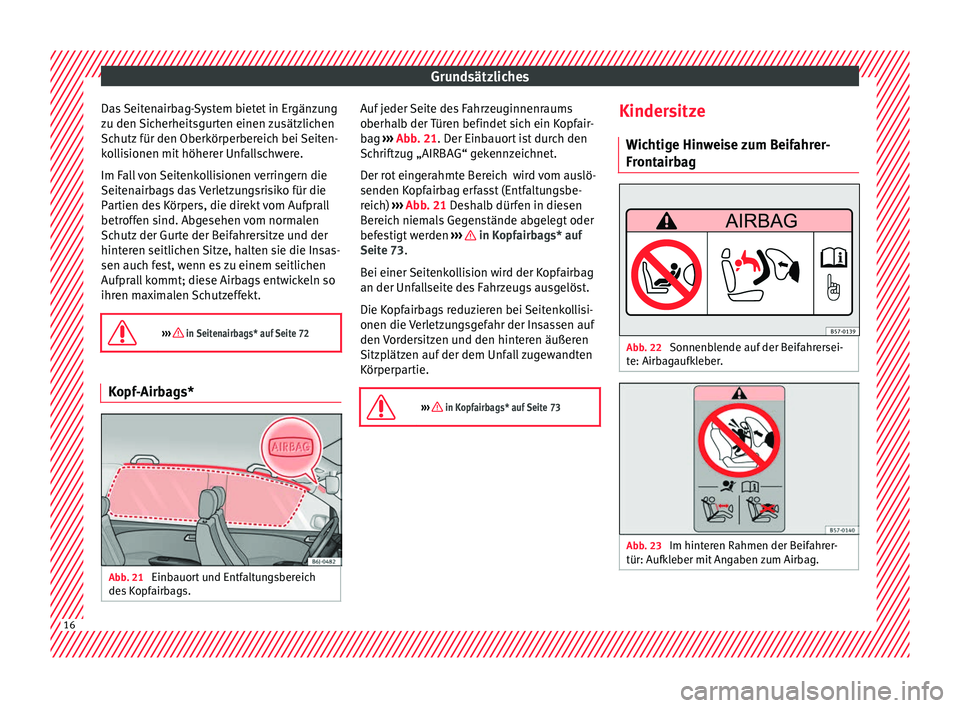

Das Seitenairbag-System bietet in Ergänzung
z u den
Sic
herheitsgurten einen zusätzlichen
Schutz für den Oberkörperbereich bei Seiten-
kollisionen mit höherer Unfallschwere.
Im Fall von Seitenkollisionen verringern die
Seitenairbags das Verletzungsrisiko für die
Partien des Körpers, die direkt vom Aufprall
betroffen sind. Abgesehen vom normalen
Schutz der Gurte der Beifahrersitze und der
hinteren seitlichen Sitze, halten sie die Insas-
sen auch fest, wenn es zu einem seitlichen
Aufprall kommt; diese Airbags entwickeln so
ihren maximalen Schutzeffekt.

››› in Seitenairbags* auf Seite 72 Kopf-Airbags*
Abb. 21
Einbauort und Entfaltungsbereich
de s
K

opfairbags. Auf jeder Seite des Fahrzeuginnenraums
o
berh
al

b der Türen befindet sich ein Kopfair-
bag ››› Abb. 21. Der Einbauort ist durch den
Schriftzug „AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich wird vom auslö-
senden Kopfairbag erfasst (Entfaltungsbe-
reich) ››› Abb. 21 Deshalb dürfen in diesen
Bereich niemals Gegenstände abgelegt oder
befestigt werden ››› in Kopfairbags* auf
Seit e 73
.
B

ei einer Seitenkollision wird der Kopfairbag
an der Unfallseite des Fahrzeugs ausgelöst.
Die Kopfairbags reduzieren bei Seitenkollisi-
onen die Verletzungsgefahr der Insassen auf
den Vordersitzen und den hinteren äußeren
Sitzplätzen auf der dem Unfall zugewandten
Körperpartie.

››› in Kopfairbags* auf Seite 73 Kindersitze
W ic
htig

e Hinweise zum Beifahrer-
Frontairbag Abb. 22
Sonnenblende auf der Beifahrersei-
t e: Airb
ag

aufkleber. Abb. 23
Im hinteren Rahmen der Beifahrer-
tür: Aufk l
e

ber mit Angaben zum Airbag. 16

Grundsätzliches
Auf der Sonnenblende und/oder dem hint-
er en
T
ürrahmen der Beifahrerseite ist ein Auf- kleber mit wichtiger Information zum Beifah-
rer-Airb
ag angebracht.

››› in Wichtige Hinweise zum Beifahrer-
Frontairbag auf Seite 75
››› Seite 74 Möglichkeiten der Kindersitzbefestigung
Abb. 24
Auf den Rücksitzen: möglicher Einbau
von Kinder s

itzen. Abbildung
›››
Abb
. 24
A zeigt die prinzipielle
B ef
e
stigung des Kinderrückhaltesystems an
den unteren Halteösen und mit oberem Be-
festigungsgurt. Abbildung ››› Abb. 24 B zeigt die Befestigung des Kinderrückhalte-
sy
st

ems mit dem Sicherheitsgurt des Fahr-
zeugs.
Folgende Möglichkeiten stehen Ihnen zur
Auswahl, um einen Kindersitz sicher auf den Rücksitzen und auf dem Beifahrersitz zu be-
fes

tigen:
● Die Kindersitze der Gruppen 0 bis
3 können
mit dem Sicherheitsgurt befestigt werden.
● Kindersitze der Gruppen 0, 0+ und 1 k
ön-
nen mit dem „ISOFIX“-System ohne Sicher-
heitsgurte an den „ISOFIX“-Halteösen befes-
tigt werden ››› Seite 18. ●
Beim Einbau einig
er Kindersitzmodelle der
Gruppen I, II und III auf den hinteren Sitzplät-
zen kann es wegen des Kontakts mit der
Kopfstütze des Fahrzeugs zu Problemen kom-
men. Passen Sie in diesem Fall die Höhe der
Kopfstütze an oder bauen Sie sie aus dem
Sitz aus, wie im entsprechenden Kapitel be-
schrieben ›››
 Seite 134. Wenn Sie den
Kindersitz ausbauen, bringen Sie die » 17

Grundsätzliches

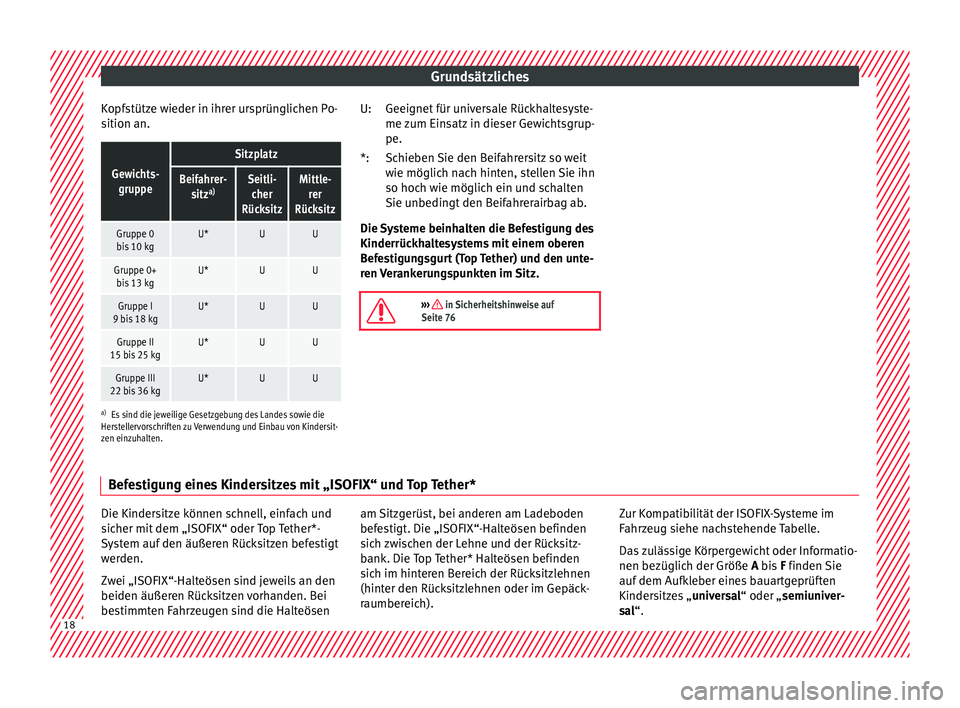

Kopfstütze wieder in ihrer ursprünglichen Po-
s ition an.Gewichts-
gruppe
Sitzplatz
Beifahrer- sitz a)Seitli-
cher
RücksitzMittle- rer
Rücksitz
Gruppe 0 bis 10 kgU*UU
Gruppe 0+ bis 13 kgU*UU
Gruppe I
9 bis 18 kgU*UU
Gruppe II
15 bis 25 kgU*UU
Gruppe III
22 bis 36 kgU*UU
a) Es sind die jeweilige Gesetzgebung des Landes sowie die
Herstellervorschriften zu Verwendung und Einbau von Kindersit-
zen einzuhalten.
Geeignet für universale Rückhaltesyste-
me zum Einsatz in dieser Gewichtsgrup-
pe.
Schieben Sie den Beifahrersitz so weit
wie möglich nach hinten, stellen Sie ihn
so hoch wie möglich ein und schalten
Sie unbedingt den Beifahrerairbag ab.
Die Systeme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen
Befestigungsgurt (Top Tether) und den unte-
ren Verankerungspunkten im Sitz.

››› in Sicherheitshinweise auf
Seite 76 U:
*:
Befestigung eines Kindersitzes mit „ISOFIX“ und Top Tether* Die Kindersitze können schnell, einfach und
s
ic
her mit

dem „ISOFIX“ oder Top Tether*-
System auf den äußeren Rücksitzen befestigt
werden.
Zwei „ISOFIX“-Halteösen sind jeweils an den
beiden äußeren Rücksitzen vorhanden. Bei
bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst, bei anderen am Ladeboden
befes
tigt. Die „ISOFIX“-Halteösen befinden
sich zwischen der Lehne und der Rücksitz-
bank. Die Top Tether* Halteösen befinden
sich im hinteren Bereich der Rücksitzlehnen
(hinter den Rücksitzlehnen oder im Gepäck-
raumbereich). Zur Kompatibilität der ISOFIX-Systeme im
Fahrz
eug siehe nachstehende Tabelle.
Das zulässige Körpergewicht oder Informatio-
nen bezüglich der Größe A bis F finden Sie
auf dem Aufkleber eines bauartgeprüften
Kindersitzes „ universal“ oder „semiuniver-
sal“. 18

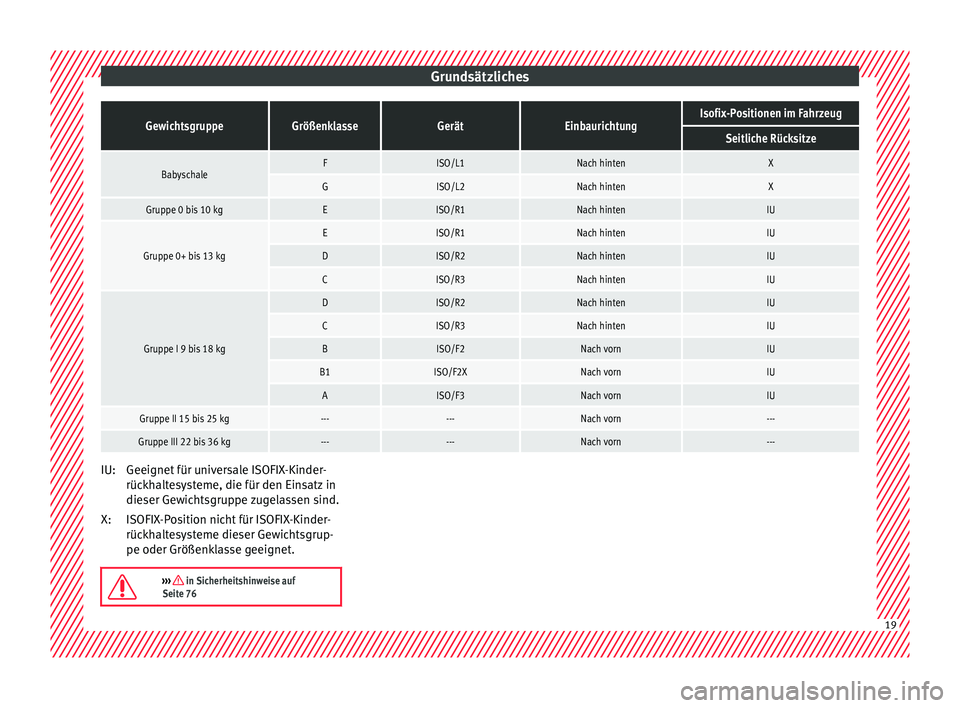

GrundsätzlichesGewichtsgruppeGrößenklasseGerätEinbaurichtungIsofix-Positionen im Fahrzeug
Seitliche Rücksitze
BabyschaleFISO/L1Nach hintenX
GISO/L2Nach hintenX
Gruppe 0 bis 10 kgEISO/R1Nach hintenIU
Gruppe 0+ bis 13 kg
EISO/R1Nach hintenIU
DISO/R2Nach hintenIU
CISO/R3Nach hintenIU
Gruppe I 9 bis 18 kg
DISO/R2Nach hintenIU
CISO/R3Nach hintenIU
BISO/F2Nach vornIU
B1ISO/F2XNach vornIU
AISO/F3Nach vornIU
Gruppe II 15 bis 25 kg------Nach vorn---
Gruppe III 22 bis 36 kg------Nach vorn---
Geeignet für universale ISOFIX-Kinder-
rüc
k
h

altesysteme, die für den Einsatz in
dieser Gewichtsgruppe zugelassen sind.
ISOFIX-Position nicht für ISOFIX-Kinder-
rückhaltesysteme dieser Gewichtsgrup-
pe oder Größenklasse geeignet.

››› in Sicherheitshinweise auf
Seite 76 IU:
X:
19

Grundsätzliches

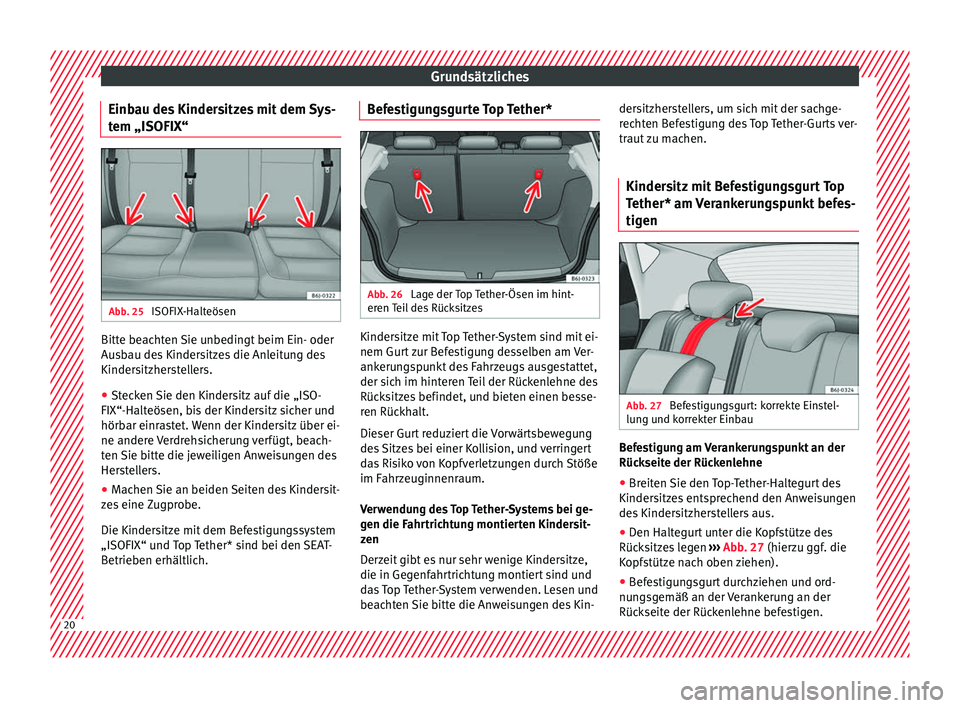

Einbau des Kindersitzes mit dem Sys-
t em „ISOFIX“ Abb. 25
ISOFIX-Halteösen Bitte beachten Sie unbedingt beim Ein- oder
Au
s
b
au des Kindersitzes die Anleitung des
Kindersitzherstellers.
● Stecken Sie den Kindersitz auf die „ISO-
FIX“-Halteösen, bi
s der Kindersitz sicher und
hörbar einrastet. Wenn der Kindersitz über ei-
ne andere Verdrehsicherung verfügt, beach-
ten Sie bitte die jeweiligen Anweisungen des
Herstellers.
● Machen Sie an beiden Seiten des Kindersit-
zes
eine Zugprobe.
Die Kindersitze mit dem Befestigungssystem
„ISOFIX“ und Top Tether* sind bei den SEAT-
Betrieben erhältlich. Befestigungsgurte Top Tether*
Abb. 26
Lage der Top Tether-Ösen im hint-
er en
T

eil des Rücksitzes Kindersitze mit Top Tether-System sind mit ei-
nem Gur
t


zur Befestigung desselben am Ver-
ankerungspunkt des Fahrzeugs ausgestattet,
der sich im hinteren Teil der Rückenlehne des
Rücksitzes befindet, und bieten einen besse-
ren Rückhalt.
Dieser Gurt reduziert die Vorwärtsbewegung
des Sitzes bei einer Kollision, und verringert
das Risiko von Kopfverletzungen durch Stöße
im Fahrzeuginnenraum.
Verwendung des Top Tether-Systems bei ge-
gen die Fahrtrichtung montierten Kindersit-
zen
Derzeit gibt es nur sehr wenige Kindersitze,
die in Gegenfahrtrichtung montiert sind und
das Top Tether-System verwenden. Lesen und
beachten Sie bitte die Anweisungen des Kin- dersitzherstellers, um sich mit der sachge-
recht

en Befestigung des Top Tether-Gurts ver-
traut zu machen.
Kindersitz mit Befestigungsgurt Top
Tether* am V
erankerungspunkt befes-
tigen Abb. 27
Befestigungsgurt: korrekte Einstel-
lu n
g u

nd korrekter Einbau Befestigung am Verankerungspunkt an der
Rüc
k
seit

e der Rückenlehne
● Breiten Sie den Top-Tether-Haltegurt des
Kindersitz
es entsprechend den Anweisungen
des Kindersitzherstellers aus.
● Den Haltegurt unter die Kopfstütze des
Rücks
itzes legen ››› Abb. 27 (hierzu ggf. die
Kopfstütze nach oben ziehen).
● Befestigungsgurt durchziehen und ord-
nung
sgemäß an der Verankerung an der
Rückseite der Rückenlehne befestigen. 20

Grundsätzliches

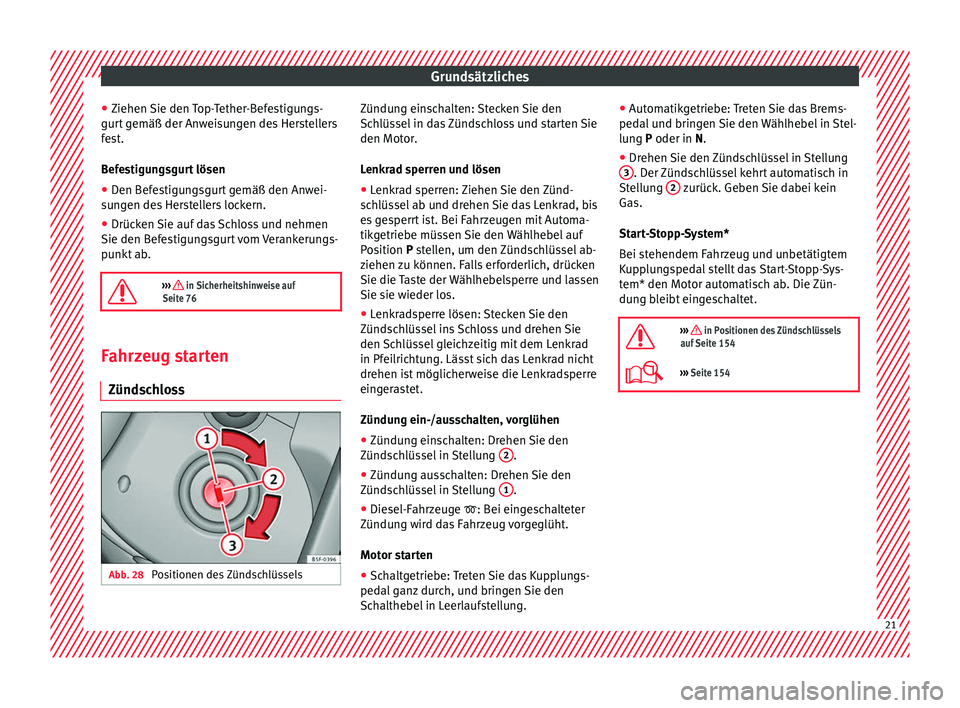

● Ziehen
Sie den
Top-Tether-Befestigungs-
gurt gemäß der Anweisungen des Herstellers
fest.
Befestigungsgurt lösen
● Den Befestigungsgurt gemäß den Anwei-
sun
gen des Herstellers lockern.
● Drücken Sie auf das Schloss und nehmen
Sie den Befe
stigungsgurt vom Verankerungs-
punkt ab.

››› in Sicherheitshinweise auf
Seite 76 Fahrzeug starten
Zünd sc

hloss Abb. 28
Positionen des Zündschlüssels Zündung einschalten: Stecken Sie den
Sc
h
lüs

sel in das Zündschloss und starten Sie
den Motor.
Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Bei Fahrzeugen mit Automa-
tikgetriebe müssen Sie den Wählhebel auf
Position P stellen, um den Zündschlüssel ab-
ziehen zu können. Falls erforderlich, drücken
Sie die Taste der Wählhebelsperre und lassen
Sie sie wieder los.
● Lenkradsperre lösen: Stecken Sie den
Zündsc
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad
in Pfeilrichtung. Lässt sich das Lenkrad nicht
drehen ist möglicherweise die Lenkradsperre
eingerastet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c

hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g

anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung. ●
Autom atik

getriebe: Treten Sie das Brems-
pedal und bringen Sie den Wählhebel in Stel-
lung P oder in N.
● Drehen Sie den Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu

ng 2 zurück. Geben Sie dabei kein
G a
s.
St
art-Stopp-System*
Bei stehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet.

››› in Positionen des Zündschlüssels
auf Seite 154
››› Seite 154 21

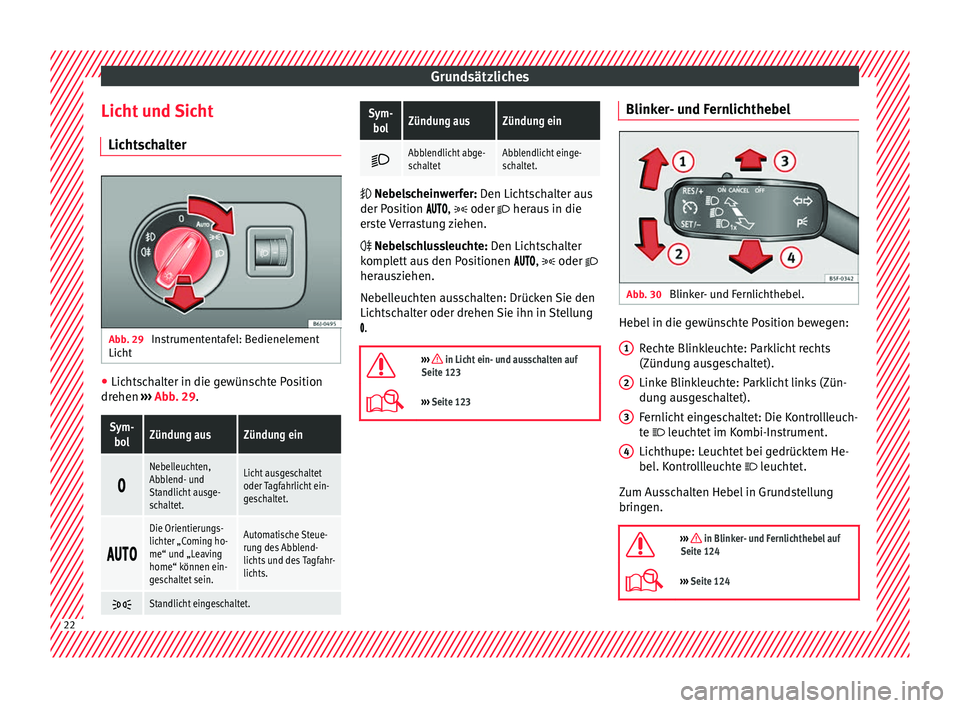

Grundsätzliches
Licht und Sicht Lic ht
s
chalter Abb. 29
Instrumententafel: Bedienelement
Lic ht ●
Lichtschalter in die gewünschte Position
dr ehen
›
›

› Abb. 29.
Sym-
bolZündung ausZündung ein 
Nebelleuchten,
Abblend- und
Standlicht ausge-
schaltet.Licht ausgeschaltet
oder Tagfahrlicht ein-
geschaltet.

Die Orientierungs-
lichter „Coming ho-
me“ und „Leaving
home“ können ein-
geschaltet sein.Automatische Steue-
rung des Abblend-
lichts und des Tagfahr-
lichts.

Standlicht eingeschaltet.
Sym-
bolZündung ausZündung ein 
Abblendlicht abge-
schaltetAbblendlicht einge-
schaltet.

Nebelscheinwerfer: Den Lichtschalter aus
der P o

sition ,  oder  heraus in die
erste Verrastung ziehen.
 Nebelschlussleuchte: Den Lichtschalter
komplett aus den Positionen ,  oder 
herausziehen.
Nebelleuchten ausschalten: Drücken Sie den
Lichtschalter oder drehen Sie ihn in Stellung
.

››› in Licht ein- und ausschalten auf
Seite 123
››› Seite 123 Blinker- und Fernlichthebel
Abb. 30
Blinker- und Fernlichthebel. Hebel in die gewünschte Position bewegen:
Rec
ht

e Blinkleuchte: Parklicht rechts
(Zündung ausgeschaltet).
Linke Blinkleuchte: Parklicht links (Zün-
dung ausgeschaltet).
Fernlicht eingeschaltet: Die Kontrollleuch-
te  leuchtet im Kombi-Instrument.
Lichthupe: Leuchtet bei gedrücktem He-
bel. Kontrollleuchte  leuchtet.
Zum Ausschalten Hebel in Grundstellung
bringen.

››› in Blinker- und Fernlichthebel auf
Seite 124
››› Seite 124 1
2
3
4
22
