2016 Seat Ibiza 5D Betriebsanleitung (in German)

Sicherungen und Glühlampen
– Zu
näc
hst das Glas mit den kleinen Befesti-
gungsrasten auf den Schalterrahmen auf-
setzen. Anschließend auf den vorderen Be-
reich drücken, bis die langen Befestigungs-
rasten in der Halterung einrasten.

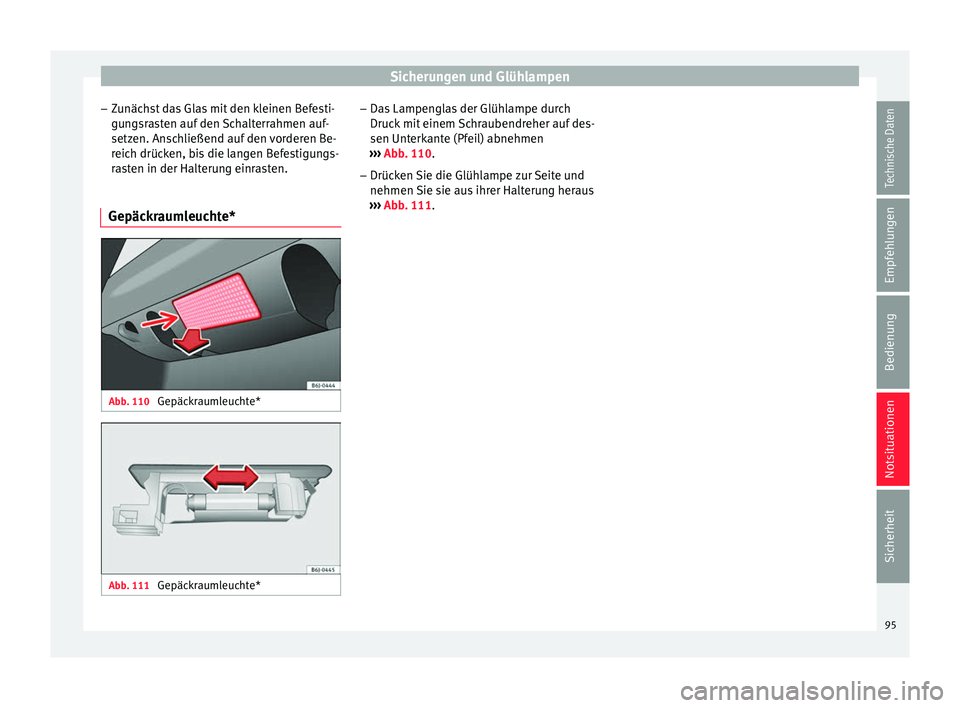

Gepäckraumleuchte* Abb. 110
Gepäckraumleuchte* Abb. 111
Gepäckraumleuchte* –
Da s
Lampen
glas der Glühlampe durch
Druck mit einem Schraubendreher auf des-
sen Unterkante (Pfeil) abnehmen
››› Abb. 110.
– Drücken Sie die Glühlampe zur Seite und
nehmen Sie sie au

s ihrer Halterung heraus
››› Abb. 111.
95Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

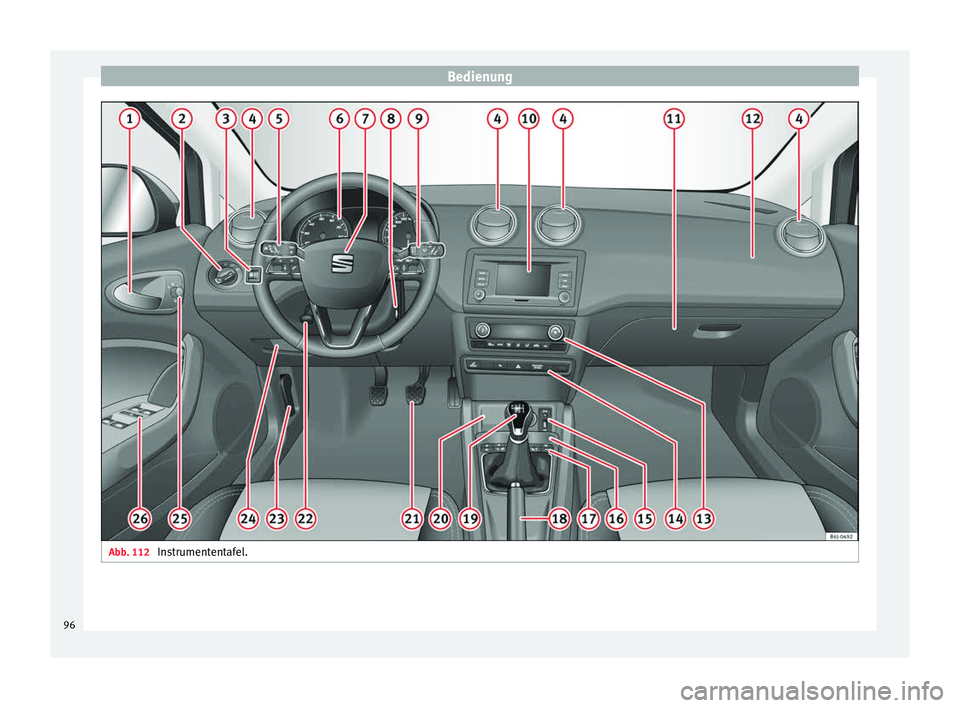

Abb. 112
Instrumententafel.96

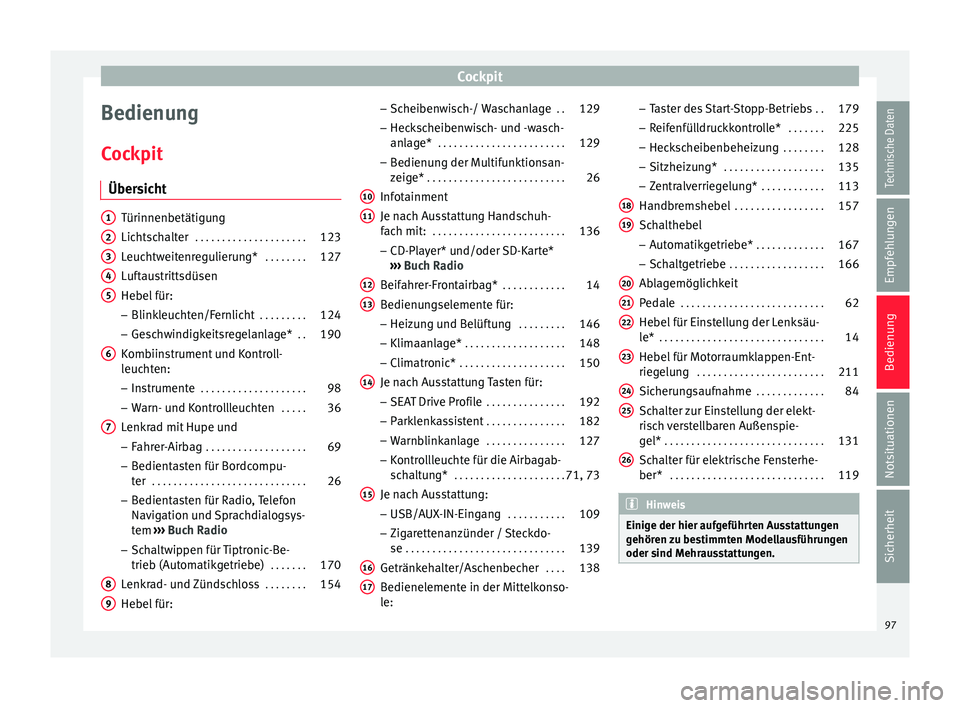

Cockpit
Bedienung
C oc
kpit
Über
sicht Türinnenbetätigung
Lichts
c

halter . . . . . . . . . . . . . . . . . . . . . 123
Leuchtweitenregulierung* . . . . . . . .127
Luftaustrittsdüsen
Hebel für:
– Blink

leuchten/Fernlicht . . . . . . . . .124
– Ges c

hwindigkeitsregelanlage* . .190
Kombiinstrument und Kontroll-
leuc ht

en:
– Instrumente . . . . . . . . . . . . . . . . . . . . 98
– Warn- u nd K

ontrollleuchten . . . . .36
Lenkrad mit Hupe und
– Fahr er

-Airbag . . . . . . . . . . . . . . . . . . . 69
– Bedient a

sten für Bordcompu-
ter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
– Bedienta
sten für Radio, Telefon
Navigation und Sprachdialogsys-
tem ›››
Buch Radio
– Schaltwippen für Tiptronic-Be-
trieb (Automatikgetriebe) . . . . . . .170
Lenkrad- und Zündschloss . . . . . . . .154
Hebel für:
1 2
3
4
5
6
7
8
9 –
Sc heiben
w

isch-/ Waschanlage . .129
– Hecks
cheibenwisch- und -wasch-
anlage* . . . . . . . . . . . . . . . . . . . . . . . . 129
– Bedienun
g der Multifunktionsan-
zeige* . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Infotainment
Je nach Au
sstattung Handschuh-
fach mit: . . . . . . . . . . . . . . . . . . . . . . . . . 136
– CD-Play
er* und/oder SD-Karte*
››› Buch Radio
Beifahrer-Frontairbag* . . . . . . . . . . . .14
Bedienungselemente für: – Heizun

g und Belüftung . . . . . . . . .146
– Klimaan l

age* . . . . . . . . . . . . . . . . . . . 148
– Climatr
onic* . . . . . . . . . . . . . . . . . . . . 150
Je nach Ausstattung Tasten für:
– SEA T Driv

e Profile . . . . . . . . . . . . . . . 192
– Park l

enkassistent . . . . . . . . . . . . . . . 182
– Warnblink
anlage . . . . . . . . . . . . . . . 127
– Kontro
llleuchte für die Airbagab-
schaltung* . . . . . . . . . . . . . . . . . . . . . 71, 73
Je nach Ausstattung: – USB/AUX -IN-Ein

gang . . . . . . . . . . . 109
– Zig ar

ettenanzünder / Steckdo-
se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Getränkehalter/Aschenbecher . . . .138
Bedienelemente in der Mittelkonso-
le:
10 11
12
13
14
15
16
17 –
Ta
s

ter des Start-Stopp-Betriebs . .179
– Reifenfül
ldruckkontrolle* . . . . . . .225
– Hecks
cheibenbeheizung . . . . . . . .128
– Sitzheizun
g* . . . . . . . . . . . . . . . . . . . 135
– Zentralv
erriegelung* . . . . . . . . . . . . 113
Handbremshebel . . . . . . . . . . . . . . . . . 157
Schalthebel – Automatik

getriebe* . . . . . . . . . . . . . 167
– Schalt
getriebe . . . . . . . . . . . . . . . . . . 166
Ablagemöglichkeit
Pedal
e . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Hebel für Einstellung der Lenksäu-
le* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Hebel

für Motorraumklappen-Ent-
riegelu
ng . . . . . . . . . . . . . . . . . . . . . . . . 211
Sicherungsaufnahme . . . . . . . . . . . . .84
Schalter zur Einstellung der elekt-
risc
h verstellbaren Außenspie-
gel* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Schalter für elektrische Fensterhe-
ber* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119 Hinweis
Einige der hier aufgeführten Ausstattungen
gehör en

zu bestimmten Modellausführungen
oder sind Mehrausstattungen. 18
19
20
21
22
23
24
25
26
97
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Instrumente und Kontrollleuchten
Arm at
ur
en

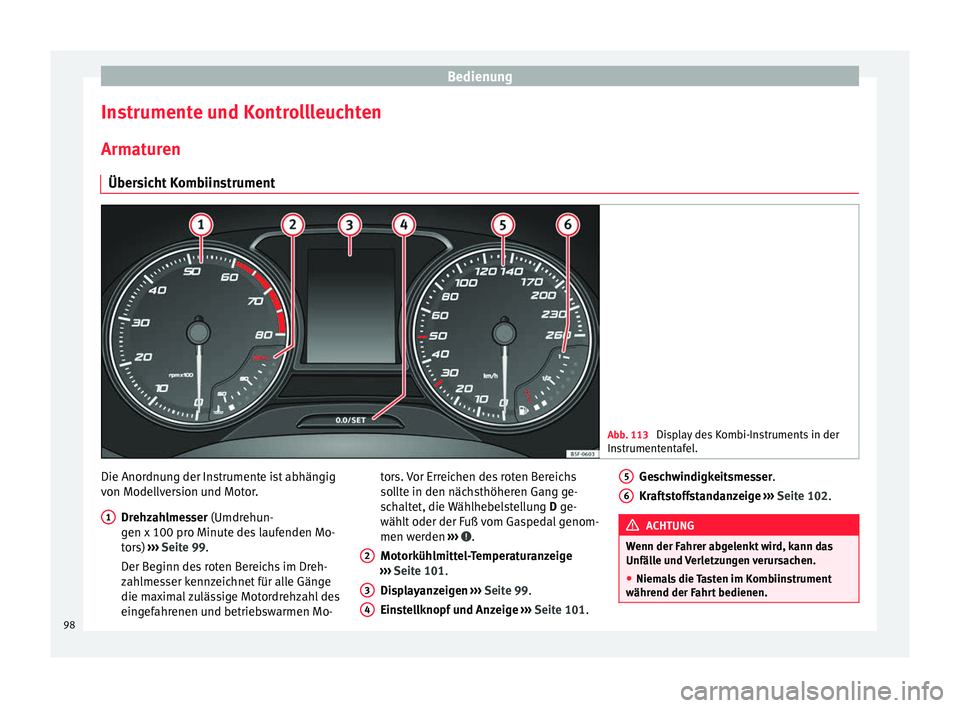

Übersicht Kombiinstrument Abb. 113
Display des Kombi-Instruments in der
Ins trument

entafel. Die Anordnung der Instrumente ist abhängig
v
on Model
lv

ersion und Motor.
Drehzahlmesser (Umdrehun-
gen x 100 pro Minute des laufenden Mo-
tors) ››› Seite 99.
Der Beginn des roten Bereichs im Dreh-
zahlmesser kennzeichnet für alle Gänge
die maximal zulässige Motordrehzahl des
eingefahrenen und betriebswarmen Mo-
1 tors. Vor Erreichen des roten Bereichs
so
l
lt
e in den nächsthöheren Gang ge-
schaltet, die Wählhebelstellung D ge-
wählt oder der Fuß vom Gaspedal genom-
men werden ››› .
Mot orküh
lmitt

el-Temperaturanzeige
››› Seite 101.
Displayanzeigen ››› Seite 99.
Einstellknopf und Anzeige ››› Seite 101.
2 3
4 Geschwindigkeitsmesser.
Kr
af
t

stoffstandanzeige ››› Seite 102. ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das
Unfäll e u

nd Verletzungen verursachen.
● Niemals die Tasten im Kombiinstrument
während der Fahr
t bedienen. 5
6
98

Instrumente und Kontrollleuchten
VORSICHT
● Um Motor s
chäden zu vermeiden, darf sich
der Zeiger des Drehzahlmessers nur kurzzei-
tig im roten Bereich der Skala befinden.
● Bei kaltem Motor hohe Motordrehzahlen,
Vol
lgas und starke Motorbelastung vermei-
den. Umwelthinweis
Frühes Hochschalten hilft Kraftstoff zu sparen
und B etrie

bsgeräusche zu reduzieren. Drehzahlmesser

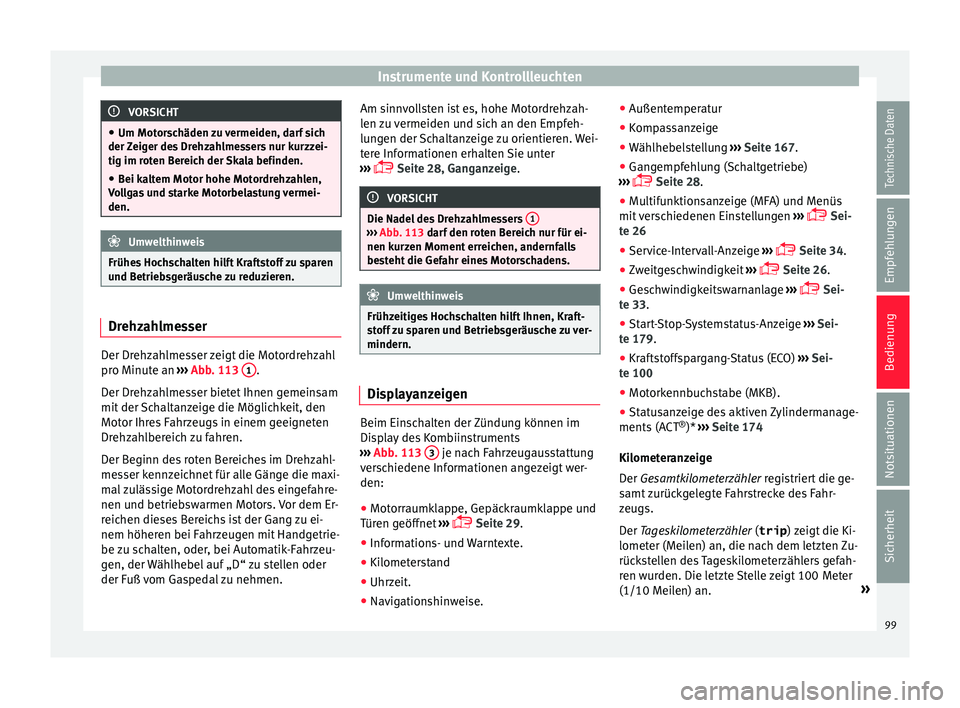

Der Drehzahlmesser zeigt die Motordrehzahl
pr
o Minut
e an ›

›› Abb. 113 1 .
D er Dr
ehz
ahlmesser bietet Ihnen gemeinsam
mit der Schaltanzeige die Möglichkeit, den
Motor Ihres Fahrzeugs in einem geeigneten
Drehzahlbereich zu fahren.
Der Beginn des roten Bereiches im Drehzahl-
messer kennzeichnet für alle Gänge die maxi-
mal zulässige Motordrehzahl des eingefahre-
nen und betriebswarmen Motors. Vor dem Er-
reichen dieses Bereichs ist der Gang zu ei-
nem höheren bei Fahrzeugen mit Handgetrie-
be zu schalten, oder, bei Automatik-Fahrzeu-
gen, der Wählhebel auf „D“ zu stellen oder
der Fuß vom Gaspedal zu nehmen. Am sinnvollsten ist es, hohe Motordrehzah-
len z

u vermeiden und sich an den Empfeh-
lungen der Schaltanzeige zu orientieren. Wei-
tere Informationen erhalten Sie unter
›››  Seite 28, Ganganzeige. VORSICHT
Die Nadel des Drehzahlmessers 1 ›››
Abb. 113 darf den roten Bereich nur für ei-
nen k ur

zen Moment erreichen, andernfalls
besteht die Gefahr eines Motorschadens. Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraft-
st off

zu sparen und Betriebsgeräusche zu ver-
mindern. Displayanzeigen
Beim Einschalten der Zündung können im
Di
s
p

lay des Kombiinstruments
››› Abb. 113 3 je nach Fahrzeugausstattung
v er
s

chiedene Informationen angezeigt wer-
den:
● Motorraumklappe, Gepäckraumklappe und
Türen g
eöffnet ›››
 Seite 29.
● Informations- und Warntexte.
● Kilometerstand
● Uhrzeit.
● Navigationshinweise. ●
Außentemperat
ur
● Kompassanzeige
● Wählhebelstellung ›››
Seite 167.
● Gangempfehlung (Schaltgetriebe)
›››
 Seite 28.
● Multifunktionsanzeige (MFA) und Menüs
mit v
erschiedenen Einstellungen ›››
 Sei-
te 26
● Service-Intervall-Anzeige ›››

 Seite 34.
● Zweitgeschwindigkeit ›››

 Seite 26.
● Geschwindigkeitswarnanlage ›››

 Sei-
te 33.
● Start-Stop-Systemstatus-Anzeige ›››
Sei-
te 179.
● Kraftstoffspargang-Status (ECO) ›››
Sei-
te 100
● Motorkennbuchstabe (MKB).
● Statusanzeige des aktiven Zylindermanage-
ments (A
CT®
)* ››› Seite 174
Kilometeranzeige
Der Gesamtkilometerzähler registriert die ge-
samt zurückgelegte Fahrstrecke des Fahr-
zeugs.
Der Tageskilometerzähler (trip ) zeigt die Ki-
lometer (Meilen) an, die nach dem letzten Zu-
rückstellen des Tageskilometerzählers gefah-
ren wurden. Die letzte Stelle zeigt 100 Meter
(1/10 Meilen) an. »
99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

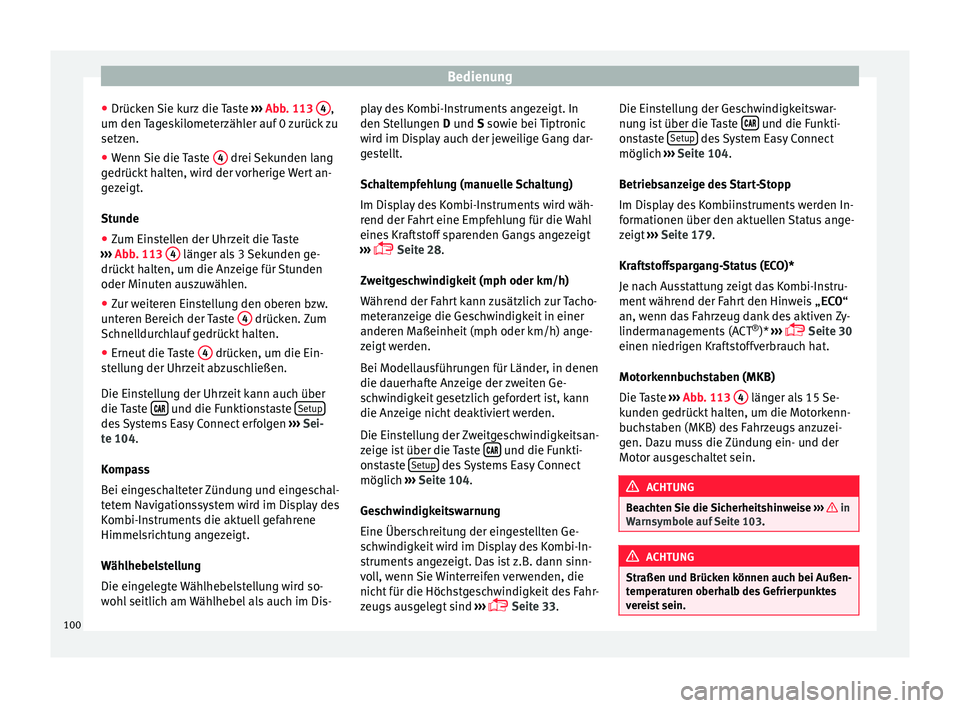

● Drüc k
en
Sie kurz die Taste ››› Abb. 113 4 ,
um den T
ag
eskilometerzähler auf 0 zurück zu
setzen.
● Wenn Sie die Taste 4 drei Sekunden lang
g edrüc
kt

halten, wird der vorherige Wert an-
gezeigt.
Stunde
● Zum Einstellen der Uhrzeit die Taste
›››
Abb. 113 4 länger als 3 Sekunden ge-
drüc kt
h
alten, um die Anzeige für Stunden
oder Minuten auszuwählen.
● Zur weiteren Einstellung den oberen bzw.
unter
en Bereich der Taste 4 drücken. Zum
Sc hnel
l
durchlauf gedrückt halten.
● Erneut die Taste 4 drücken, um die Ein-
s t
el

lung der Uhrzeit abzuschließen.
Die Einstellung der Uhrzeit kann auch über
die Taste  und die Funktionstaste
Set
up des Systems Easy Connect erfolgen
››
›
Sei-
te 104.
Kompass
Bei eingeschalteter Zündung und eingeschal-
tetem Navigationssystem wird im Display des
Kombi-Instruments die aktuell gefahrene
Himmelsrichtung angezeigt.
Wählhebelstellung
Die eingelegte Wählhebelstellung wird so-
wohl seitlich am Wählhebel als auch im Dis- play des Kombi-Instruments angezeigt. In
den Stel

lungen D und S sowie bei Tiptronic
wird im Display auch der jeweilige Gang dar-
gestellt.
Schaltempfehlung (manuelle Schaltung)
Im Display des Kombi-Instruments wird wäh-
rend der Fahrt eine Empfehlung für die Wahl
eines Kraftstoff sparenden Gangs angezeigt
›››  Seite 28.
Zweitgeschwindigkeit (mph oder km/h)
Während der Fahrt kann zusätzlich zur Tacho-
meteranzeige die Geschwindigkeit in einer
anderen Maßeinheit (mph oder km/h) ange-
zeigt werden.
Bei Modellausführungen für Länder, in denen
die dauerhafte Anzeige der zweiten Ge-
schwindigkeit gesetzlich gefordert ist, kann
die Anzeige nicht deaktiviert werden.
Die Einstellung der Zweitgeschwindigkeitsan-
zeige ist über die Taste  und die Funkti-
on s
t

aste Setup des Systems Easy Connect
möglic h
›
›
› Seite 104.
Geschwindigkeitswarnung
Eine Überschreitung der eingestellten Ge-
schwindigkeit wird im Display des Kombi-In-
struments angezeigt. Das ist z.B. dann sinn-
voll, wenn Sie Winterreifen verwenden, die
nicht für die Höchstgeschwindigkeit des Fahr-
zeugs ausgelegt sind ›››
 Seite 33. Die Einstellung der Geschwindigkeitswar-
nung i

st über die Taste  und die Funkti-
on s
t
aste Setup des System Easy Connect
möglic h
›
›
› Seite 104.
Betriebsanzeige des Start-Stopp
Im Display des Kombiinstruments werden In-
formationen über den aktuellen Status ange-
zeigt ››› Seite 179.
Kraftstoffspargang-Status (ECO)*
Je nach Ausstattung zeigt das Kombi-Instru-
ment während der Fahrt den Hinweis „ECO “
an, wenn das Fahrzeug dank des aktiven Zy-
lindermanagements (ACT ®
)* ›››
 Seite 30
einen niedrigen Kraftstoffverbrauch hat.
Motorkennbuchstaben (MKB)
Die Taste ››› Abb. 113 4 länger als 15 Se-
k u
nden g

edrückt halten, um die Motorkenn-
buchstaben (MKB) des Fahrzeugs anzuzei-
gen. Dazu muss die Zündung ein- und der
Motor ausgeschaltet sein. ACHTUNG
Beachten Sie die Sicherheitshinweise ›››
in
Warn symbo
le auf Seite 103. ACHTUNG
Straßen und Brücken können auch bei Außen-
temper at

uren oberhalb des Gefrierpunktes
vereist sein. 100

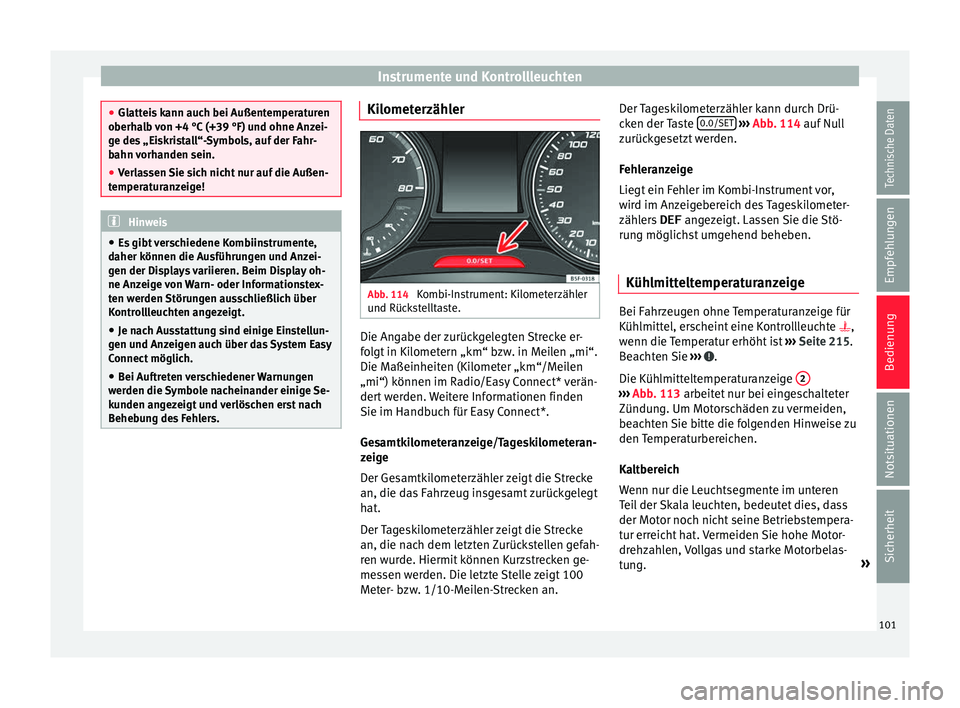

Instrumente und Kontrollleuchten
●
Glatt ei
s kann auch bei Außentemperaturen
oberhalb von +4 °C (+39 °F) und ohne Anzei-
ge des „Eiskristall“-Symbols, auf der Fahr-
bahn vorhanden sein.
● Verlassen Sie sich nicht nur auf die Außen-
temperat
uranzeige! Hinweis
● Es gibt

verschiedene Kombiinstrumente,
daher können die Ausführungen und Anzei-
gen der Displays variieren. Beim Display oh-
ne Anzeige von Warn- oder Informationstex-
ten werden Störungen ausschließlich über
Kontrollleuchten angezeigt.
● Je nach Ausstattung sind einige Einstellun-
gen und An
zeigen auch über das System Easy
Connect möglich.
● Bei Auftreten verschiedener Warnungen
werden die
Symbole nacheinander einige Se-
kunden angezeigt und verlöschen erst nach
Behebung des Fehlers. Kilometerzähler
Abb. 114
Kombi-Instrument: Kilometerzähler
u nd Rüc
k

stelltaste. Die Angabe der zurückgelegten Strecke er-
f
o
l

gt in Kilometern „km“ bzw. in Meilen „mi“.
Die Maßeinheiten (Kilometer „km“/Meilen
„mi“) können im Radio/Easy Connect* verän-
dert werden. Weitere Informationen finden
Sie im Handbuch für Easy Connect*.
Gesamtkilometeranzeige/Tageskilometeran-
zeige
Der Gesamtkilometerzähler zeigt die Strecke
an, die das Fahrzeug insgesamt zurückgelegt
hat.
Der Tageskilometerzähler zeigt die Strecke
an, die nach dem letzten Zurückstellen gefah-
ren wurde. Hiermit können Kurzstrecken ge-
messen werden. Die letzte Stelle zeigt 100
Meter- bzw. 1/10-Meilen-Strecken an. Der Tageskilometerzähler kann durch Drü-
cken der

Taste 0.0/SET
› ››
Abb
. 114 auf Null
z
urückgesetzt werden.
Fehleranzeige
Liegt ein Fehler im Kombi-Instrument vor,
wird im Anzeigebereich des Tageskilometer-
zählers DEF angezeigt. Lassen Sie die Stö-
rung möglichst umgehend beheben.
Kühlmitteltemperaturanzeige Bei Fahrzeugen ohne Temperaturanzeige für
K
üh
lmitt

el, erscheint eine Kontrollleuchte ,
wenn die Temperatur erhöht ist ››› Seite 215.
Beachten Sie ››› .
Die K üh
lmitt

eltemperaturanzeige 2 ›››
Abb. 113 arbeit
et nur bei eingeschalteter
Zündung. Um Motorschäden zu vermeiden,
beachten Sie bitte die folgenden Hinweise zu
den Temperaturbereichen.
Kaltbereich
Wenn nur die Leuchtsegmente im unteren
Teil der Skala leuchten, bedeutet dies, dass
der Motor noch nicht seine Betriebstempera-
tur erreicht hat. Vermeiden Sie hohe Motor-
drehzahlen, Vollgas und starke Motorbelas-
tung. »
101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

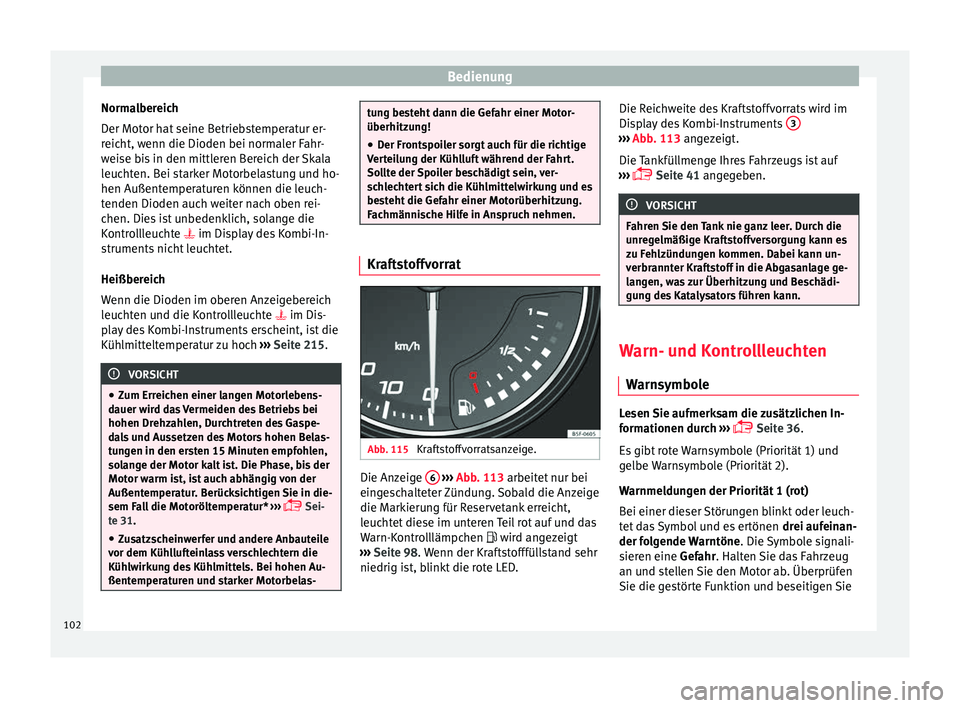

Normalbereich
D er Mot
or h
at seine Betriebstemperatur er-
reicht, wenn die Dioden bei normaler Fahr-
weise bis in den mittleren Bereich der Skala
leuchten. Bei starker Motorbelastung und ho-
hen Außentemperaturen können die leuch-
tenden Dioden auch weiter nach oben rei-
chen. Dies ist unbedenklich, solange die
Kontrollleuchte  im Display des Kombi-In-
struments nicht leuchtet.
Heißbereich
Wenn die Dioden im oberen Anzeigebereich
leuchten und die Kontrollleuchte  im Dis-
play des Kombi-Instruments erscheint, ist die
Kühlmitteltemperatur zu hoch ››› Seite 215. VORSICHT
● Zum Err eic

hen einer langen Motorlebens-
dauer wird das Vermeiden des Betriebs bei
hohen Drehzahlen, Durchtreten des Gaspe-
dals und Aussetzen des Motors hohen Belas-
tungen in den ersten 15 Minuten empfohlen,
solange der Motor kalt ist. Die Phase, bis der
Motor warm ist, ist auch abhängig von der
Außentemperatur. Berücksichtigen Sie in die-
sem Fall die Motoröltemperatur* ›››
 Sei-
te 31.
● Zusatzscheinwerfer und andere Anbauteile
vor dem Küh
llufteinlass verschlechtern die
Kühlwirkung des Kühlmittels. Bei hohen Au-
ßentemperaturen und starker Motorbelas- tung besteht dann die Gefahr einer Motor-
überhitzu
n

g!
● Der Frontspoiler sorgt auch für die richtige
Vert
eilung der Kühlluft während der Fahrt.
Sollte der Spoiler beschädigt sein, ver-
schlechtert sich die Kühlmittelwirkung und es
besteht die Gefahr einer Motorüberhitzung.
Fachmännische Hilfe in Anspruch nehmen. Kraftstoffvorrat
Abb. 115
Kraftstoffvorratsanzeige. Die Anzeige
6
› ›
› Abb
. 113 arbeitet nur bei
eingeschalteter Zündung. Sobald die Anzeige
die Markierung für Reservetank erreicht,
leuchtet diese im unteren Teil rot auf und das
Warn-Kontrolllämpchen  wird angezeigt
››› Seite 98. Wenn der Kraftstofffüllstand sehr
niedrig ist, blinkt die rote LED. Die Reichweite des Kraftstoffvorrats wird im
Disp

lay des Kombi-Instruments 3 ›››
Abb . 113 angezeigt.
Die T

ankfüllmenge Ihres Fahrzeugs ist auf
›››  Seite 41 angegeben. VORSICHT
Fahren Sie den Tank nie ganz leer. Durch die
unr e

gelmäßige Kraftstoffversorgung kann es
zu Fehlzündungen kommen. Dabei kann un-
verbrannter Kraftstoff in die Abgasanlage ge-
langen, was zur Überhitzung und Beschädi-
gung des Katalysators führen kann. Warn- und Kontrollleuchten
W arn
symbo

le Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 36.
Es gibt rote Warnsymbole (Priorität 1) und
gelbe Warnsymbole (Priorität 2).
Warnmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuch-
tet das Symbol und es ertönen drei aufeinan-
der folgende Warntöne . Die Symbole signali-
sieren eine Gefahr. Halten Sie das Fahrzeug
an und stellen Sie den Motor ab. Überprüfen
Sie die gestörte Funktion und beseitigen Sie
102
