2016 Seat Alhambra Manual do proprietário (in Portuguese)

Fusíveis e lâmpadas
ATENÇÃO
A alta tensão do sistema elétrico pode provo-
car de s
cargas e queimaduras graves,
podendo chegar a causar a morte!
● Nunca toque nos cabos elétricos do siste-
ma de ignição.
● E

vitar os curto-circuitos na instalação elé-
trica. ATENÇÃO
Utilizar fusíveis inadequados, reparar fusíveis
e faz er lig

ação direta de um circuito de cor-
rente sem fusíveis pode provocar um incêndio
e lesões graves.
● Nunca utilize fusíveis de capacidade superi-
or. S
ubstitua os fusíveis somente por fusíveis
com a mesma amperagem (mesma cor e ins-
crição) e tamanho.
● Nunca reparar um fusível.
● Nunca substituir os fusíveis por uma tira
metálica, um grampo ou s
imilar.CUIDADO
● Par a não d

anificar o sistema elétrico do veí-
culo, antes de substituir um fusível deverá
desligar sempre a ignição, as luzes e os dis-
positivos elétricos restantes, e extrair a cha-
ve da ignição.
● Se um fusível for substituído por outro de
maior amperag
em, também podem ocorrer
danos noutro ponto do sistema elétrico. ●
Prot ej

a as caixas de fusíveis abertas para
evitar que entre sujidade ou humidade, dado
que podem causar danos no sistema elétrico.
● Desmonte as tampas das caixas de fusíveis
e vo
lte a montá-las corretamente para evitar a
ocorrência de danos no veículo.
● Proteger as caixas de fusíveis abertas para
evitar a entr
ada de sujidades ou humidade. A
sujidade e a humidade nas caixas de fusíveis
podem originar danos no sistema elétrico. Aviso
● Ex is

tem no veículo mais fusíveis além dos
indicados neste capítulo. Estes devem ser
substituídos exclusivamente numa oficina es-
pecializada.
● A um dispositivo podem corresponder vá-
rios f
usíveis.
● Um fusível pode pertencer também a vários
dispo
sitivos. Substituição de lâmpadas
Intr odução ao t
em

a Uma substituição de lâmpadas requer uma
c
er
t

a destreza manual. Se não tem a certeza,
a SEAT recomenda que se dirija a um serviço
técnico, ou que solicite a ajuda de pessoal
especializado. Regra geral é necessário um
especialista, caso seja necessário desmontar outros componentes do veículo além das
lâmpad

as ou caso haja necessidade de sub-
stituir as lâmpadas de descarga de gás.
Deveria ter sempre no veículo as lâmpadas
de substituição imprescindíveis para a segu-
rança durante o andamento. Pode adquirir
lâmpadas de substituição em serviços técni-
cos. Em alguns países a lei obriga a levar
lâmpadas de substituição.
Conduzir com lâmpadas avariadas na ilumi-
nação exterior do veículo pode implicar uma
infração da lei.
Especificações adicionais das lâmpadas
As especificações de algumas lâmpadas de
faróis ou de farolins traseiros montados de
fábrica podem diferir das especificações das
lâmpadas convencionais. A denominação
consta no conector da lâmpada ou na ampo-
la da mesma. ATENÇÃO
Se a estrada não estiver suficientemente ilu-
mina d

a e o veículo não for claramente visível
para os outros condutores, pode acontecer
um acidente. ATENÇÃO
Substituir as lâmpadas inadequadamente po-
de originar ac ident

es de graves consequênci-
as. » 95
Dados técnicos
Conselhos
Utilização
Assistência
Segurança

Assistência
●
Sempre que r e
alize trabalhos na zona do
compartimento do motor, leia previamente e
respeite as recomendações ››› Página 290.
Em qualquer veículo, o compartimento do
motor é uma zona que envolve perigos e pode
causar lesões graves.
● As lâmpadas de descarga de gás funcionam
com alt
a tensão, que pode causar lesões gra-
ves ou mortais se manipuladas incorretamen-
te.
● As lâmpadas H7 e as lâmpadas de descarga
de gás encontr
am-se sob pressão e podem
explodir ao serem substituídas.
● Substituir as lâmpadas afetadas somente
após es
tas terem arrefecido.
● Nunca substitua as lâmpadas pessoalmen-
te se não es
tiver familiarizado com as opera-
ções necessárias. Se não estiver seguro so-
bre os procedimentos a realizar, dirija-se a
uma oficina especializada para que realizem
os trabalhos necessários.
● Não tocar na ampola de vidro da lâmpada
diretament
e com os dedos. As marcas dos de-
dos evaporam-se com o calor da lâmpada
acesa, «embaciando» o refletor.
● As carcaças do farol no compartimento do
motor e do far
olim traseiro contêm elementos
cortantes. Proteger as mãos ao substituir as
lâmpadas. CUIDADO
● Ca so depoi

s de substituir uma lâmpada, as
tampas de borracha na carcaça do farol não sejam colocadas corretamente, podem ocor-
rer d
ano

s na instalação elétrica (sobretudo se
entrar água).
● Antes de iniciar os trabalhos no sistema
elétrico tem de se e
xtrair a chave da ignição.
Caso contrário, poderá ocorrer um curto-cir-
cuito.
● Apague as luzes e a luz de estacionamento
antes
de trocar uma lâmpada de incandes-
cência.
● Proceder com cuidado para não danificar
nenhuma peça. Luz de controlo

Acende-se
A lâmpada da ilumi-
nação exterior do
veículo não funcio-
na.
Substituir a lâmpada avariada.
Ao ligar a ignição, durante uns segundos,
ac
endem-
se al

gumas luzes de controlo e de
advertência enquanto se realiza uma verifica-
ção da função. Apagam-se decorridos alguns
segundos.
Controlo das lâmpadas do reboque engatado
Em veículos com dispositivo para reboque
montado de fábrica são controladas também
determinadas lâmpadas do reboque, se a to- mada de corrente do mesmo estiver correta-
mente liga

da.
A avaria de um indicador de mudança de di-
reção do reboque é indicada no painel de
instrumentos ao duplicar a cadência com a
qual pisca o indicador de mudança de dire-
ção ( ou ) ››› Página 138.
● Falha geral de todos os indicadores de mu-
dança de direção de um l
ado.
● Falha da luz traseira de um lado (em alguns
modelos, também d
a luz da matrícula).
● Falha das duas luzes de travão. ATENÇÃO
Respeite as advertências de segurança ›››
em Luzes de controlo e de advertência na pá-
gina 112
. Aviso
Em caso se avaria de um díodo emissor de luz
(LED) de uma luz tr

aseira, não será indicada.
Contudo, se a avaria ocorre em todos os dío-
dos, é indicada através da luz de controlo .96

Fusíveis e lâmpadas
Substituir as lâmpadas de faróis de
h a
logéneo Fig. 106
No compartimento do motor: revesti-
ment o
s
no farol esquerdo. A médios,
B luz
diurn a e C máximos e luz de presença.
Fig. 107
Farol esquerdo. Não é preciso desmontar o farol para substi-
t
uir a
s

lâmpadas.
Realizar as operações unicamente na se-
quência indicada:
Indicadores de mudança de direção (porta-lâm-
padas pequeno)
1.Abra o capô do motor  ››› Página 290.
2.Girar o porta-lâmpadas 1 para a esquerda até ao
limite e extrair juntamente com a lâmpada deslo-
cando-o para trás.
3.Em função do modelo, a lâmpada é retirada direita
do porta-lâmpadas, ou é desbloqueada girando-a
para a retirar em seguida.
4.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
5.Colocar o porta-lâmpadas no farol e girar para a
direita até ao limite.
Médios A e Luz diurna B
1.Abra o capô do motor 
››› Página 290.
2.Retirar a cobertura de borracha da parte traseira
do farol correspondente.
3.Girar o porta-lâmpadas para a esquerda até ao li-
mite e extrair juntamente com a lâmpada deslo-
cando-o para trás.
4.Em função do modelo, a lâmpada é retirada direita
do porta-lâmpadas, ou é desbloqueada girando-a
para a retirar em seguida.
5.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
6.Colocar o porta-lâmpadas no farol e girar para a
direita até ao limite.
7.Instalar a cobertura de borracha.
Luz de estrada CLuz de presença C
1.Abra o capô do motor 
››› Página 290.
2.Retirar a cobertura de borracha da parte traseira do
farol correspondente.
3.Pressionar com força o
gancho metálico para
baixo e extrair para trás
o porta-lâmpadas 2
juntamente com a lâm-
pada.
Extrair para trás o porta-
-lâmpadas 3 com a
lâmpada.
4.Em função do modelo, a lâmpada é retirada direita
do porta-lâmpadas, ou é desbloqueada girando-a
para a retirar em seguida.
5.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
6.Colocar o porta-lâmpa-
das no farol e puxar o
gancho metálico para
cima até que encaixe.Colocar o porta-lâmpa-
das no farol e encaixá-
-lo por completo.
7.Instalar a cobertura de borracha. Aviso
As figuras mostram o farol da esquerda des-
monta do

, por trás. A estrutura do farol direito
é simétrica. 97
Dados técnicos
Conselhos
Utilização
Assistência
Segurança

Assistência
Substituir a lâmpada em faróis de xé-
non Fig. 108
No compartimento do motor: cober-
t ur
a do indic
ador de mudança de direção. Fig. 109
Porta-lâmpadas do indicador de mu-
d ança de dir
eção 1 e luz para curvas
2 .
Não é preciso desmontar o farol para substi-
t
uir a
s

lâmpadas.
Realizar as operações unicamente na se-
quência indicada:
Pisca 1Luz para curvas 2
1.Abra o capô do motor 
››› Página 290.
2.Girar a cobertura ››› Fig. 108 no sentido da seta e
retirá-la.
3.
Girar o porta-lâmpadas 1 ››› Fig. 109 para a
esquerda até ao limite
e extrair juntamente
com a lâmpada deslo-
cando-o para trás.Pressionar com força o
gancho metálico para
baixo e extrair para trás
o porta-lâmpadas 2
›››
Fig. 109 juntamente
com a lâmpada.
4.Em função do modelo, a lâmpada é retirada direita do porta-lâmpadas, ou é desbloqueada girando-a para a retirar em seguida.
5.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
6.Colocar o porta-lâmpa-
das no farol e girar para
a direita até ao limite.Colocar o porta-lâmpa-
das no farol e puxar o
gancho metálico para
cima até que encaixe.
7.Girar a cobertura ››› Fig. 108 até ao limite no senti-
do contrário ao da seta. Solicitar a ajuda de pessoal especializado
p
ar
a s

ubstituir as lâmpadas dos médios e
máximos de xénon ››› em Introdução ao te-
m a n
a págin

a 95. Aviso
As figuras mostram o farol da esquerda. A es-
trutur a do f

arol direito é simétrica. Substituir a lâmpada do para-choques
di
ant
eir

o Fig. 110
Na parte direita do para-choques di-
ant eir
o: de

smontagem dos faróis. Fig. 111
Substituição das lâmpadas dos fa-
rói s. Realizar as operações unicamente na se-
quênc
i
a indic

ada:
98

Fusíveis e lâmpadas1.Puxar a cobertura para a frente, no sentido da se-
ta
››› Fig. 110.
2.Desenroscar o parafuso de fixação ››› Fig. 110 1com a chave de fendas das ferramentas de bordo
››› Página 85.
3.Inclinar o farol ligeiramente para a frente e retirá-
-lo dos seus alojamentos laterais ››› Fig. 111 (se-
tas pequenas).
4.Desbloquear o conector ››› Fig. 111 1 e retirá-lo.
5.
Girar o porta-lâmpadas
››› Fig. 111 2 para a es-
querda até ao limite, no sentido da seta, e extrair
juntamente com a lâmpada deslocando-o para
trás.
6.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
7.Colocar o porta-lâmpadas no farol e girar para a
direita até ao limite.
8.Encaixar o conector ››› Fig. 111 1 no porta-lâm-
padas 2. O conector deve encaixar de forma au-
dível.
9.Colocar o farol nos alojamentos ››› Fig. 111 (setas
pequenas) e incliná-lo para trás.
10.Apertar o parafuso de fixação ››› Fig. 110 1 com
a chave de fendas.
11.Colocar a cobertura no para-choques ››› Fig. 110. Substituir as lâmpadas das luzes da
por
t
a d

a mala Fig. 112
Na porta da mala: retirar a cobertura. Fig. 113
Na porta da mala: retirar o porta-lâm-
p ad

as. Realizar as operações unicamente na se-
quênc
i
a indic

ada:
1.Abrir a porta da mala ››› Página 131.
2.
Retirar a cobertura cuidadosamente fazendo ala-
vanca com a parte plana da chave de fendas das
ferramentas de bordo ( ››› Fig. 101) pelo rebordo
››› Fig. 112 1
.
3.Desencaixar o conector do porta-lâmpadas puxan-
do o bloqueio vermelho do conector.
4.Pressionar as linguetas de bloqueio no sentido da
seta
››› Fig. 113 e extrair o porta-lâmpadas.
5.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
6.Coloque novamente o porta-lâmpadas. As lingue-
tas de bloqueio devem encaixar de forma audível.
7.Encaixar a cobertura. A cobertura deve encaixar fi-
cando imobilizada. 99
Dados técnicos
Conselhos
Utilização
Assistência
Segurança

Assistência

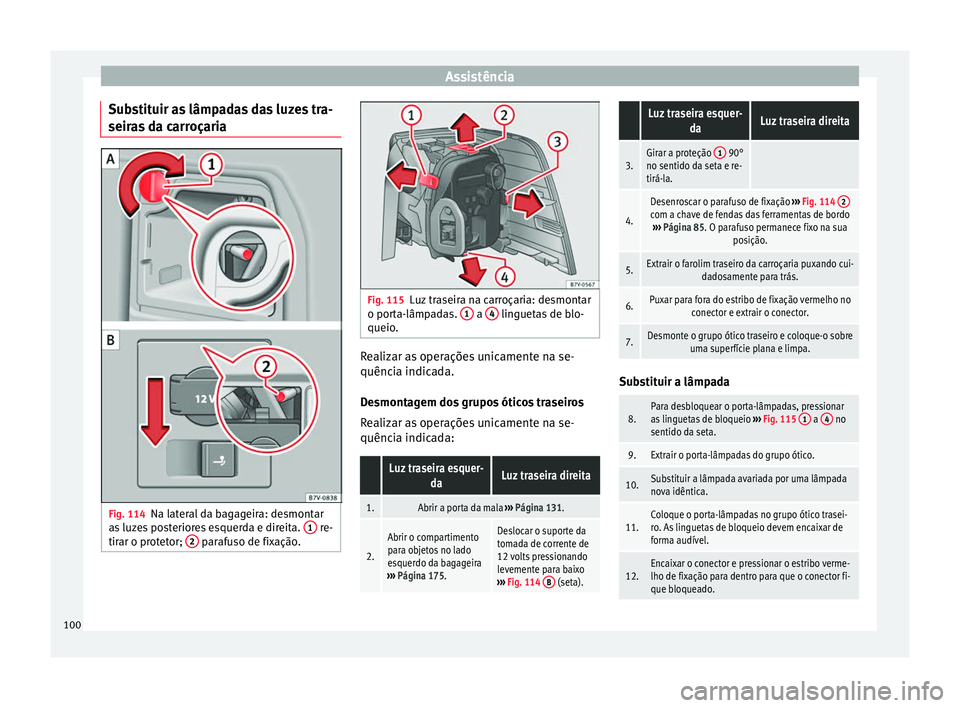

Substituir as lâmpadas das luzes tra-
seir a
s
da carroçaria Fig. 114
Na lateral da bagageira: desmontar
a s
luz

es posteriores esquerda e direita. 1 re-
tir ar o pr
ot
etor; 2 parafuso de fixação. Fig. 115
Luz traseira na carroçaria: desmontar
o por t
a-lâmp

adas. 1 a
4 linguetas de blo-
queio . Realizar as operações unicamente na se-
quênc
i
a indic

ada.
Desmontagem dos grupos óticos traseiros
Realizar as operações unicamente na se-
quência indicada:
Luz traseira esquer- daLuz traseira direita
1.Abrir a porta da mala ››› Página 131.
2.
Abrir o compartimento
para objetos no lado
esquerdo da bagageira
››› Página 175.Deslocar o suporte da
tomada de corrente de
12 volts pressionando
levemente para baixo
››› Fig. 114 B
(seta).
Luz traseira esquer-
daLuz traseira direita
3.Girar a proteção 1 90°
no sentido da seta e re-
tirá-la.
4.
Desenroscar o parafuso de fixação ››› Fig. 114 2com a chave de fendas das ferramentas de bordo
››› Página 85. O parafuso permanece fixo na sua
posição.
5.Extrair o farolim traseiro da carroçaria puxando cui-dadosamente para trás.
6.Puxar para fora do estribo de fixação vermelho noconector e extrair o conector.
7.Desmonte o grupo ótico traseiro e coloque-o sobre uma superfície plana e limpa. Substituir a lâmpada
8.Para desbloquear o porta-lâmpadas, pressionar
as linguetas de bloqueio
››› Fig. 115 1 a 4 no
sentido da seta.
9.Extrair o porta-lâmpadas do grupo ótico.
10.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
11.Coloque o porta-lâmpadas no grupo ótico trasei-
ro. As linguetas de bloqueio devem encaixar de
forma audível.
12.Encaixar o conector e pressionar o estribo verme-
lho de fixação para dentro para que o conector fi-
que bloqueado. 100

Fusíveis e lâmpadas
Montagem dos grupos óticos traseiros
R e
aliz
ar as operações unicamente na se-
quência indicada:
Luz traseira esquer- daLuz traseira direita
13.
Encaixar o grupo ótico traseiro cuidadosamentena abertura da carroçaria. Para tal, encaixar a
guia superior da carcaça do farol no anel de fixa- ção.
14.Apertar o parafuso branco de fixação com a cha-ve de fendas das ferramentas de bordo .
15.Verificar que o grupo ótico traseiro foi montado
corretamente e permanece firmemente assente.
16.
Colocar a proteção
››› Fig. 114 1 e girar
90° no sentido contrá-
rio ao da seta.
Deslocar o suporte da
tomada de corrente de
12 volts pressionando
levemente para cima
até que fique bem fe-
chado
17.Fechar o compartimen-
to porta-objetos.
18.Fechar a porta da mala ››› Página 131. Substituir a lâmpada da luz da matrí-
c
u
l

a Fig. 116
No para-choques traseiro: ilumina-
ção d a m
atríc

ula. Fig. 117
Luz da matrícula: desmontar o porta-
-lâmp a
d

as. Realizar as operações unicamente na se-
quênc
i
a indic

ada:
Luz de matrícula fi-xaLuz de matrículaaparafusada
1.
Pressionar com a parte
plana da chave de fen-
das incluída nas ferra-
mentas do veículo
(››› Fig. 101) no sentido
da seta, na ranhura da
luz da matrícula
››› Fig. 116.
Desapertar com a chave
de fendas das ferra-
mentas de bordo
(››› Fig. 101) os parafu-
sos da luz da matrícula.
2.Retirar ligeiramente a luz da matrícula.
3.
Pressionar sobre o blo-
queio do conector no
sentido da seta
››› Fig. 117 1
e extrair
o conector.
Separar as flanges de
fixação do painel trasei-
ro da luz para a matrí-
cula pressionando.
4.
Girar o porta-lâmpadas
no sentido da seta
››› Fig. 117 2
e extrair
juntamente com a lâm-
pada.Extrair o porta-lâmpa-
das da iluminação da
matrícula.
5.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
6.
Encaixar o porta-lâmpa-
das na luz da matrícula
e girar até ao limite no
sentido contrário ao da
seta ››› Fig. 117 2
.
Extrair o porta-lâmpa-
das na luz da matrícula.
7.Ligar o conector no por-
ta-lâmpadas.
Pressionar as flanges
de fixação. O porta-lâm-
padas deverá estar uni-
do firmemente à luz da
matrícula.
» 101
Dados técnicos
Conselhos
Utilização
Assistência
Segurança

Assistência Luz de matrícula fi-
xaLuz de matrículaaparafusada
8.Encaixar a luz da matrícula cuidadosamente na
abertura do para-choques. Certificar que a luz da matrícula é colocada na posição correta.
9.
Introduzir a luz da ma-
trícula no para-choques
pressionando até que
encaixe de forma audí-
vel.Apertar os parafusos de
fixação da luz da matrí-
cula com a chave de
fendas.102
