Potkávací světla
(xenonové světlomety)
Typ E, D8S 25W
F
S
tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F

P
ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ručiček.
F

V
yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Výměna xenonové žárovky D8S smí být
prováděna pouze v servisu sítě PEUGEOT
nebo v jiném odborném servisu, protože
hrozí riziko úrazu elektrickým proudem.
Xenonové žárovky D8S je v případě
poruchy jedné z nich doporučeno měnit
v páru.
Dálková světla
(xenonové světlomety)
Typ C
, H1-55W
Při montáži konektoru a žárovky
světlometu ustavte celek správně do
jeho polohy, až do zacvaknutí zajištění. Zrychlené blikání kontrolky směrových
světel (levé či pravé) znamená poruchu
žárovky na příslušné straně.
Směrová světla
(xenonové světlomety)
Typ B
, PY21W-21W (žlutá)
F

S

tiskněte horní jazýček na krytu, poté kryt
překlopte směrem dozadu a vytáhněte.
F

S

tiskněte spodní jazýček konektoru
a

vyjměte celek konektoru se žárovkou.
F

V

ytáhněte žárovku a vyměňte ji.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
8
Porucha na cestě

304
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Světlomety do mlhy
Typ C, H11-55W
F
S
tiskněte zajišťovací jazýček a odpojte
konektor.
F

P
ootočte držák žárovky o čtvrt otáčky ve
směru proti pohybu hodinových ručiček.
F

V
yjměte držák žárovky.
F

V
yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Pro výměnu těchto žárovek se můžete
rovněž obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis.
F

P
od předním nárazníkem vyšroubujte
šroub deflektoru A .
F

V
yjměte deflektor A .
Porucha na cestě

305
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016

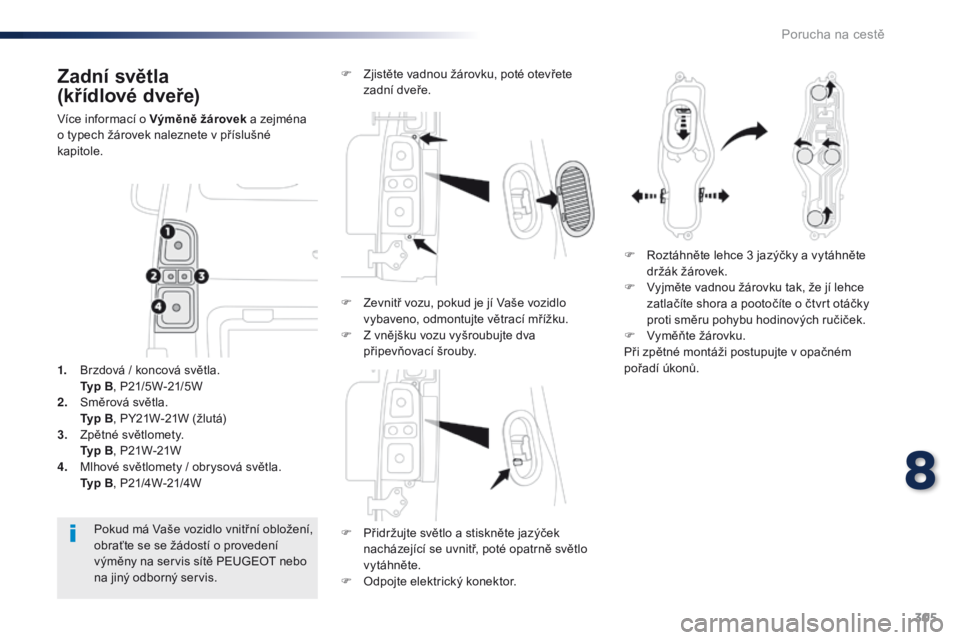

Zadní světla
(křídlové dveře)
Více informací o Výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
F

P
řidržujte světlo a stiskněte jazýček
nacházející se uvnitř, poté opatrně světlo
vytáhněte.
F

O
dpojte elektrický konektor.
Pokud má Vaše vozidlo vnitřní obložení,
obraťte se se žádostí o provedení
výměny na servis sítě PEUGEOT nebo
na jiný odborný servis.
1.
B

rzdová / koncová světla.
T

yp B, P21/5W-21/5W
2.
S

měrová světla.
T

yp B, PY21W-21W (žlutá)
3.
Z

pětné světlomety.
T

yp B, P21W-21W
4.
M

lhové světlomety / obrysová světla.
T

yp B, P21/4W-21/4W F

Z
jistěte vadnou žárovku, poté otevřete
zadní dveře.
F
R
oztáhněte lehce 3 jazýčky a vytáhněte
držák žárovek.
F

V
yjměte vadnou žárovku tak, že jí lehce
zatlačíte shora a pootočíte o čtvrt otáčky
proti směru pohybu hodinových ručiček.
F

V
yměňte žárovku.
Při zpětné montáži postupujte v opačném
pořadí úkonů.
F

Z
evnitř vozu, pokud je jí Vaše vozidlo
vybaveno, odmontujte větrací mřížku.
F

Z v
nějšku vozu vyšroubujte dva
připevňovací šrouby.
8
Porucha na cestě

306
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Osvětlení registrační značky
(křídlové dveře)
Typ A, W5W-5W
F

S

ejměte plastovou krytku pomocí tenkého
šroubováku.
F

P

řes vstupní otvor a s pomocí šroubováku
vytlačte světlo směrem ven.
F

O

dpojte elektrický konektor.
F

Vy

táhněte světlo.
F

V

yšroubujte držák žárovky pootočením
o čtvrt otáčky ve směru proti pohybu
hodinových ručiček.
F

V

yměňte vadnou žárovku.
Při zpětné montáži zacvakněte světlo
zatlačením.
Třetí brzdové světlo
(křídlové dveře)
Typ A , W5W-5W
Při zpětné montáži průhledný kryt zatlačením
zaklapněte.
F

O
tevřete levé křídlo zadních dveří. F

Z
asuňte tenký šroubovák do jednoho
z
otvorů vnějšího průhledného krytu.
F

Z
atlačte směrem ven pro jeho vycvaknutí.
F

S
undejte průhledný kryt.
F

V
yměňte vadnou žárovku.
Porucha na cestě

307
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Stropní světla
(přední a zadní)
Typ A, W5W-5W
F
V
ycvakněte průhledný kryt vložením
šroubováku do otvorů na obou stranách
stropního světla.
F

V
ytáhněte žárovku a vyměňte ji.
F

Z
acvakněte průhledný kryt do jeho uložení
a ujistěte se o jeho zajištění.
8
Porucha na cestě

308
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Zadní světla
(výklopné dveře)
Více informací o Výměně žárovek a zejména
o typech žárovek naleznete v příslušné
kapitole.
F

P
řidržujte světlo a stiskněte jazýček
nacházející se uvnitř, poté opatrně světlo
vytáhněte.
F

O
dpojte elektrický konektor.
F

Z
jistěte vadnou žárovku, poté otevřete
zadní výklopné dveře.
Pokud má Vaše vozidlo vnitřní obložení,
obraťte se se žádostí o provedení
výměny na servis sítě PEUGEOT nebo
na jiný odborný servis.
1.
K

oncová / obrysová světla.
T

yp B, P21/5W-21/5W
2.
S

měrová světla.
T

yp B, PY21W-21W (žlutá)
3.
Z

pětné světlomety.
T

yp B, P21W-21W
4.
S

větla do mlhy / obrysová světla.
T

yp B, P21W/4W-21/4W F

Z
evnitř vozu, pokud je jím Vaše vozidlo
vybaveno, demontujte kryt.
F

Z v
nější strany vozu stiskněte vnitřní
jazýčky plastové lišty a vyklopte jí směrem
ven, aby šla vytáhnout.
F

V
yšroubujte dva připevňovací šrouby.F

R
oztáhněte lehce 3 jazýčky a vytáhněte
držák žárovek.
F

V
yjměte vadnou žárovku tak, že jí lehce
zatlačíte shora a pootočíte o čtvrt otáčky
proti směru pohybu hodinových ručiček.
F

V
yměňte žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Porucha na cestě

309
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Při zpětné montáži průhledný kryt zatlačením
zaklapněte.
F

V

ycvakněte obložení na obou koncích tak,
že s ním otočíte zespoda nahoru.
F

Z

atáhněte za obložení pro vycvaknutí
středové příchytky, poté jej demontujte.
F

P

řes vstupní otvor a s pomocí šroubováku
vytlačte světlo směrem ven.
F

O

dpojte elektrický konektor.
F

Vy

táhněte světlo.
F

V

yšroubujte držák žárovky pootočením
o čtvrt otáčky ve směru proti pohybu
hodinových ručiček.
F

V

yměňte vadnou žárovku.
Při zpětné montáži postupujte v obráceném
pořadí úkonů.
Při zpětné montáži světla a obložení zatlačte
seshora pro jeho zacvaknutí.
Třetí brzdové světlo
(výklopné dveře)
Typ A , W5W-5W
Osvětlení registrační značky
(výklopné dveře zavazadlového prostoru)
Typ A, W5W-5W
F

O

tevřete výklopné dveře zavazadlového
prostoru. F

Z
asuňte tenký šroubovák do jednoho
z
otvorů vnějšího průhledného krytu.
F

Z
atlačte směrem ven pro jeho vycvaknutí.
F

S
undejte průhledný kryt.
F

V
yměňte vadnou žárovku.
8
Porucha na cestě

310
Traveller-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Stropní světla
(vpředu a vzadu)
Pro výměnu tohoto typu osvětlení s diodami a
světlovody se obraťte na servis sítě PEUGEOT
nebo na jiný odborný servis.
Síť PEUGEOT Vám nabídne sadu pro výměnu
elektroluminiscenčních diod (LED).
