2016 Peugeot Traveller Návod k obsluze (in Czech)

103
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Demontáž
(příklad pro samostatné sedadlo)F Posuňte sedadlo dopředu pro přístup k poutku.
F Složte opěradlo do polohy stolku.
Přemístění opěradla do
vzpřímené polohy (mezi značky)
Pro narovnání opěradla musí být sedadlo
umístěno mezi značkami.
Šipka nesmí být mimo značky.Pro zdvihání sedadla nebo lavice
nepoužívejte poutko.
F

P
oužijte přední ovladač pro přemístění
sedadla, aby se dostalo mezi značky. F

Z
e zadní strany zatáhněte za poutko
až na doraz pro uvolnění kotevních míst
a překlopte sedadlo dopředu do svislé
polohy.
F

V
yjměte sedadlo bočními dveřmi
2. řady nebo zadem přes 3. řadu. V případě uložení a skladování sedadla
(nebo lavice) mimo vozidlo dbejte na
to, aby se nacházelo na čistém místě,
kde se do jeho mechanismů nemohou
dostat cizí předměty.
Sedadlo (nebo lavice) není určeno
pro používání mimo vozidlo. Je
vybaveno mechanickým zařízením,
jehož funkčnost může být narušena při
nesprávném používání a při pádu.
3
ergonomie a pohodlí

104
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
F Vložte přední část vodítek do kolejnic.
F P řeklopte sedadlo, aby se zadní vodítka
vyrovnaly do kolejnic. F

P
osuňte sedadlo dopředu nebo dozadu až
do zajištěné polohy.
F
Z
dvihněte opěradlo.
(příklad pro samostatné sedadlo)
F
Z
kontrolujte, že nic nezakrývá kolejnice.
Dbejte na to, aby žádný předmět nebo
nohy cestujícího na zadním místě
nezakrývaly kotvicí body a nebránily
správnému zajištění celku. Zkontrolujte správné zajištění sedadla
do podlahy po jeho vrácení do polohy
pro sezení.
Pro zdvihání sedadla nebo lavice
nepoužívejte poutko. Před zpětnou montáží sedadla nebo
lavice do vozidla zatáhněte za poutko
až na doraz, aby bylo jisté, že se
mechanismus zámku správně zasunul.
Montáž
ergonomie a pohodlí

105
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Samostatné(á) zadní sedadlo(a) na kolejnicích
Různá vybavení a nastavení zde popisovaná se
liší podle verze a konfigurace Vašeho vozidla.F

P
ro zdvihnutí ji vytáhněte nahoru až do
zajištěné polohy.
F

P
ro vyjmutí stiskněte jazýček A
a vytáhněte opěrku nahoru.
F

P
ro zpětnou montáž zasuňte tyčky opěrky
do jejich vodítek, správně v ose opěradla.
F

P
ro spuštění stiskněte současně jazýček A
a shora na opěrku.
Opěrka hlavy
Loketní opěrka má několik zajištěných poloh.
F Z dvihněte ji co nejvíce nahoru.
F

S
pusťte ji do krajní spodní polohy.
F

N
adzdvihněte opěrku do požadované
zajištěné polohy.
Loketní opěrka(y)
Může být používáno v poloze čelem po
nebo zády ke směru jízdy.
Samostatné sedadlo je vybaveno tříbodovým
bezpečnostním pásem s navíječem.
Více informací o Bezpečnostních
pásech naleznete v příslušné kapitole.
3
Ergonomie a pohodl

106
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Sklápění opěradla do
polohy stolku
F Dejte opěrky hlavy do spodní polohy.
Posunování vpřed nebo vzad
Pro posunování sedadla dopředu a dozadu
jsou k dispozici dva ovladače:
F
Z p
řední strany zdvihněte páčku a posuňte
sedadlo dopředu nebo dozadu.
F

Z
e zadní strany zatáhněte za pásek, aniž
byste překročili bod odporu, a zatlačte
sedadlo dopředu nebo jej zatáhněte
dozadu.
Naklánění opěradla
Opěradlo může být nastaveno do více poloh.
F

P
ro naklonění směrem dozadu zatáhněte
ovladač nahoru (ze zadní strany zatlačte
na páčku dolů).
F

J
akmile dosáhnete požadované polohy,
ovladač uvolněte. F

Z p
řední strany zdvihněte páčku pro
odjištění opěradla.
F

Z
e zadní strany pro odjištění opěradla
páčku stlačte.
F

P
řeklopte opěradlo na sedák.
E

107
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

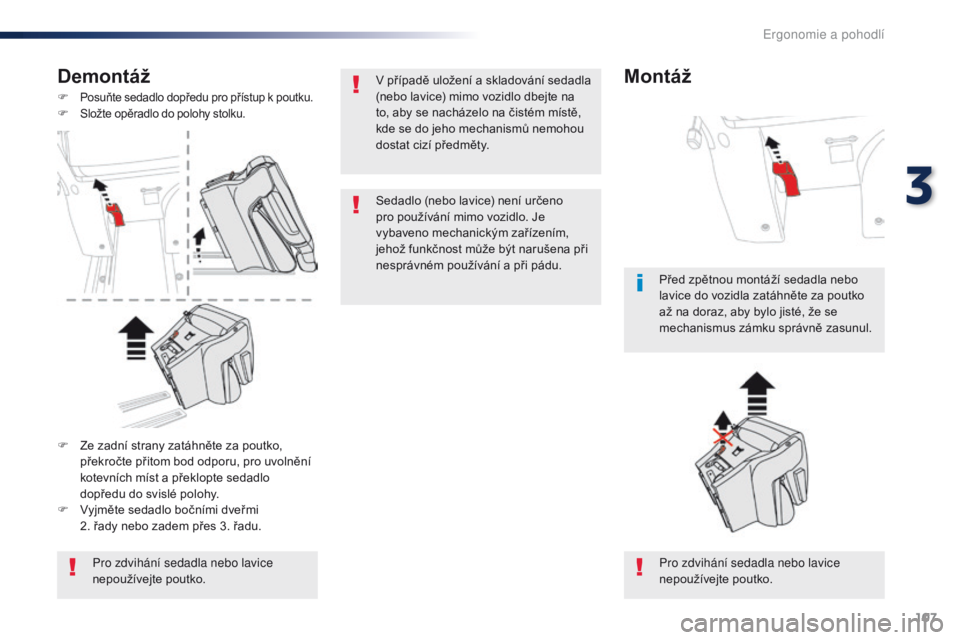

Demontáž
F Posuňte sedadlo dopředu pro přístup k poutku.F Složte opěradlo do polohy stolku.
Pro zdvihání sedadla nebo lavice
nepoužívejte poutko.Pro zdvihání sedadla nebo lavice
nepoužívejte poutko. Před zpětnou montáží sedadla nebo
lavice do vozidla zatáhněte za poutko
až na doraz, aby bylo jisté, že se
mechanismus zámku správně zasunul.
F

Z

e zadní strany zatáhněte za poutko,
překročte přitom bod odporu, pro uvolnění
kotevních míst a překlopte sedadlo
dopředu do svislé polohy.
F

V

yjměte sedadlo bočními dveřmi
2. řady nebo zadem přes 3. řadu.
MontážV případě uložení a skladování sedadla
(nebo lavice) mimo vozidlo dbejte na
to, aby se nacházelo na čistém místě,
kde se do jeho mechanismů nemohou
dostat cizí předměty.
Sedadlo (nebo lavice) není určeno
pro používání mimo vozidlo. Je
vybaveno mechanickým zařízením,
jehož funkčnost může být narušena při
nesprávném používání a při pádu.
3
ergonomie a pohodlí

108
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Dbejte na to, aby žádný předmět nebo
nohy cestujícího na zadním místě
nezakrývaly kotvicí body a nebránily
správnému zajištění celku.
Zkontrolujte správné zajištění sedadla
do podlahy po jeho ustavení do polohy
pro sezení.
F
P
osuňte sedadlo dopředu nebo dozadu až
do zajištěné polohy.
F

Z

dvihněte opěradlo.
F

Z

kontrolujte, že nic nezakrývá kolejnice.
F

V

ložte do kolejnic přední stranu vodítek.
F

P

řeklopte sedadlo, aby se zadní vodítka
vyrovnaly do kolejnic.
E

109
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Zásady pro
sedadla
a lavice
Při různých manipulacích:
- n edemontujte opěrku hlavy bez jejího
uložení a připevnění k nějakému držáku,
-

ov
ěř te, že bezpečnostní pásy zůstávají
stále přístupné a cestující je budou moci
snadno zapnout,
-

c
estující si musí při usednutí vždy správně
seřídit opěrku hlavy sedadla a seřídit
a
zapnout bezpečnostní pás.
Nakládání zavazadel nebo
předmětů za sedadla
a lavici 3. řady
Pokud potřebujete naložit zavazadla na
opěradla sedadel 3. řady sklopená do polohy
stolku, musejí být opěradla sedadel 2. řady
rovněž sklopena do polohy stolku.
Štítky
Při jízdě je zakázáno mít cestujícího:
- v e 3. řadě, pokud je opěradlo před ním
(ve 2. řadě) v poloze stolku,
-

v
e 3. řadě, pokud jsou sedadlo/lavice před
ním (ve 2. řadě) sklopené,
-

v
e 2. a ve 3. řadě na pravé straně, pokud je
lavice sklopená,
-

u
prostřed, pokud je boční pravé sedadlo
sklopené.
3
ergonomie a pohodlí

110
Traveller-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Koberce
Při první montáži koberce na straně řidiče
použijte výhradně připevňovací prvky dodané
s kobercem v přiloženém pouzdře.
MontážDemontáž
Aby se předešlo jakémukoliv riziku
blokování pedálů:
-

p
oužívejte výhradně koberce
přizpůsobené připevňovacím
prvkům, které jsou již přítomné ve
vozidle; jejich použití je povinné,
-

n
ikdy nepokládejte několik koberců
přes sebe.
Používání koberců, které nebyly
schváleny společností PEUGEOT, může
omezovat pohyb pedálů a narušovat
správné fungování regulátoru
/
omezovače rychlosti.
Koberce schválené společností
PEUGEOT jsou vybaveny dvěma
úchyty nacházejícími se pod sedadlem.
Pro vyjmutí koberce na straně řidiče:
F

p

osuňte sedadlo co nejvíce dozadu,
F

u

volněte připevňovací prvky,
F

v

yjměte koberec.
Uspořádání interiéru
Ve 2. a 3. řadě
Opětovná montáž
Na straně řidiče:
F s právně koberec umístěte,
F

n
asaďte a přitlačte připevňovací prvky,
F

ov
ěř te, že koberec dobře drží. Pro připevnění příčného koberce ve 2. řadě
k podélným kobercům ve 2 a 3. řadě použijte
suché zipy.
ergonomie a pohodlí
