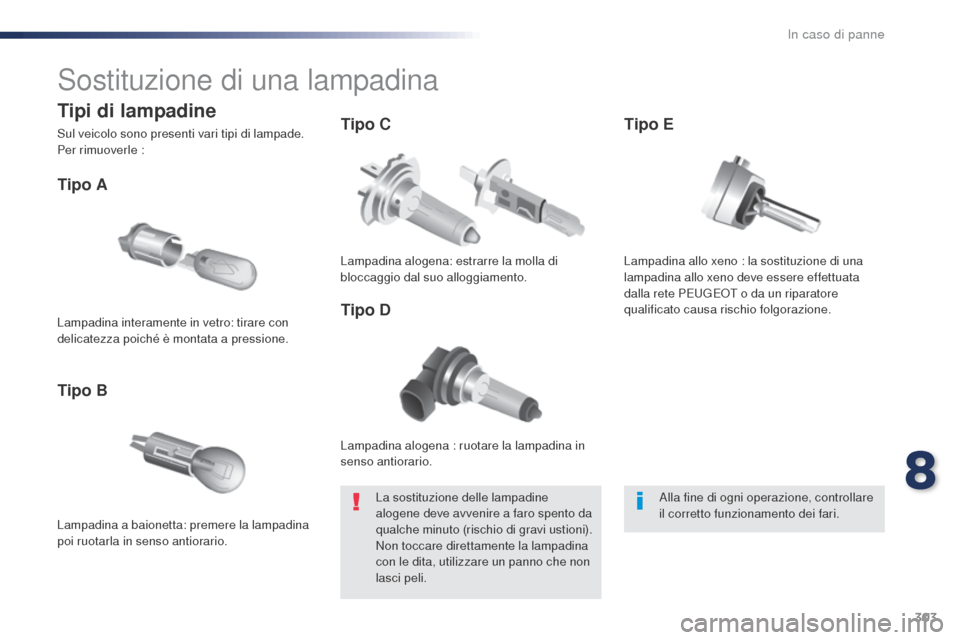

Sostituzione di una lampadina
Lampadina alogena : ruotare la lampadina in
senso antiorario.
Tipo A
Lampadina a baionetta: premere la lampadina
poi ruotarla in senso antiorario.
Tipo BTipo C
Tipo D
Lampadina interamente in vetro: tirare con
delicatezza poiché è montata a pressione.
Lampadina alogena: estrarre la molla di
bloccaggio dal suo alloggiamento.
La sostituzione delle lampadine
alogene deve avvenire a faro spento da
qualche minuto (rischio di gravi ustioni).
Non toccare direttamente la lampadina
con le dita, utilizzare un panno che non
lasci peli. Alla fine di ogni operazione, controllare
il corretto funzionamento dei fari.
Tipi di lampadine
Sul veicolo sono presenti vari tipi di lampade.
Per rimuoverle :
Lampadina allo xeno : la sostituzione di una
lampadina allo xeno deve essere effettuata
dalla rete PEUGEOT o da un riparatore
qualificato causa rischio folgorazione.Tipo E
8
In caso di panne

304
Expert_it_Chap08_En-cas-de-panne_ed01-2016
Fari anteriori
Fari allo xeno
Per ulteriori informazioni sulla Sostituzione
di una lampadina e particolarmente sui tipi di
lampadine, leggere la rubrica corrispondente.
Fari alogeni
Per ulteriori informazioni sulla Sostituzione
di una lampadina e particolarmente sui tipi di
lampadine, leggere la rubrica corrispondente.
Se le lampadine sono di tipo H7... (con
dentini) rispettare il loro posizionamento
per garantire la buona qualità
dell'illuminazione.
Proiettori fendinebbia
Tipo D , H11 - 5 5 W
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che scompare alcuni minuti dopo
l’accensione degli stessi.
1.
F

ari abbaglianti.
T

ipo C , H1- 5 5 W.
2.
F

ari anabbaglianti.
T

ipo E , D8S 25W
3.
I

ndicatori di direzione.
T

ipo B , PY21W-21W (ambra).
1.
L

uci di posizione.
T

ipo A , W5W-5W.
2.
F

ari abbaglianti.
T

ipo C , H1- 5 5 W.
3.
F

ari anabbaglianti.
T

ipo C , H7- 5 5 W
4.
F

ari diurni.
T

ipo A , W21W LL-21W.
5.
I

ndicatori di direzione.
T

ipo B , PY21W-21W (ambra).
In caso di panne

305
Expert_it_Chap08_En-cas-de-panne_ed01-2016
Indicatore di direzione
laterale
Tipo A, W Y5W - 5W (ambra)
Fari diurni / luci di posizione
Se il veicolo ne è equipaggiato, per la
sostituzione di questo tipo di lampadine a
diodi e delle guide di luce, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
La rete PEUGEOT propone un kit per la
sostituzione dei diodi elettroluminescenti-LEDs. I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
F

no
n
pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F
u
tilizzare una spugna con acqua e
sapone o un prodotto con pH neutro,
F
s
e si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice
di protezione e le guarnizioni di
tenuta.
La sostituzione di una lampada deve
essere effettuata con il faro spento da
parecchi minuti (rischio di gravi ustioni).
F

N
on toccare direttamente la
lampadina con le dita : utilizzare dei
panni che non lascino peli.
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente gli stessi riferimenti e le stesse
caratteristiche.
-

S
pingere all'indietro l'indicatore di direzione
laterale e sganciarlo.
-

Al rimontaggio, inserire l'indicatore di direzione
laterale in avanti e poi spostarlo indietro.
Le lampadine di color ambra (indicatori di
direzione e indicatori di direzione laterali)
devono essere sostituite con lampadine aventi
le stesse caratteristiche e gli stessi colori.
8
In caso di panne

306
Expert_it_Chap08_En-cas-de-panne_ed01-2016
Durante il rimontaggio del connettore e
della lampada nel fanale, riposizionare
correttamente l’insieme nel suo
alloggiamento fino al "clic" di bloccaggio.
Fari anabbaglianti
(fari alogeni)
Tipo C, H7- 5 5 W
Fari diurni
(fari alogeni)
Tipo A , W21W LL-21W
Luci di posizione
(fari alogeni)
Tipo A, W5W
F

P

remere la molletta superiore del
coperchio poi spostarla all'indietro per
rimuverlo.
F

P

remere la molletta inferiore del connettore
e rimuovere l'insieme connettore e
lampada.
F

E

strarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. F

P

remere la molletta superiore del
coperchio poi spostarlo all'indietro per
rimuoverlo.
F

P

remere le due mollette laterali del
connettore e rimuovere l'insieme
connettore e lampada.
F

E

strarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. F

P
remere la molletta superiore del
coperchio poi spostarlo all'indietro per
rimuoverlo.
F

P
remere le due mollette laterali del
connettore e rimuovere l'insieme
connettore e lampada.
F

E
strarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
In caso di panne

307
Expert_it_Chap08_En-cas-de-panne_ed01-2016
Attenzione alla zona situata dietro al
fanalino destro (nel senso del veicolo),
che potrebbe essere calda e provocare
bruciature (tubo di degasificazione).Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
Indicatori di direzione
(fari alogeni)
Tipo B
, PY21W-21W (ambra)
Fari abbaglianti
(fari alogeni)
Tipo C, H1- 55W
F
P
remere la molletta superiore del
coperchio poi spostarlo all'indietro per
rimuoverlo.
F

P
remere la molletta del connettore e
rimuovere l'insieme connettore e lampada.
F

E
strarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. F

P
remere la molletta superiore del
coperchio poi spostarlo all'indietro per
rimuoverlo.
F

A
llentare il portalampada di un quarto di
giro in senso antiorario.
F

R
imuovere il porta-lampada.
F

S
ostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
8
In caso di panne

308
Expert_it_Chap08_En-cas-de-panne_ed01-2016
Fari anabbaglianti
(fari allo xeno)
Tipo E, D8S 25W
F
P
remere la molletta superiore del
coperchio poi spostarlo indietro per
rimuoverlo.
F

A
llentare il portalampada di un quarto di
giro in senso antiorario.
F

S
ostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
La sostituzione di una lampada allo xeno
D8S deve essere effettuta dalla rete
PEUGEOT o da un riparatore qualificato
poiché si rischia la folgorazione.
Si raccomanda di sostituire entrambe
le lampade D8S anche se l'anomalia
riguarda solo una di esse.
Fari abbaglianti
(fari allo xeno)
Tipo C
, H1- 55W
Durante il rimontaggio del connettore e
della lampada nel fanale, riposizionare
correttamente l’insieme nell'alloggiamento
fino al "clic" di bloccaggio.Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
Indicatori di direzione
(fari allo xeno)
Tipo B , PY21W-21W (ambra)
F

P

remere la molletta superiore del
coperchio poi spostarlo all'indietro per
rimuoverlo.
F

P

remere la molletta inferiore del connettore
e rimuovere l'insieme connettore e
lampada.
F

E

strarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
In caso di panne

309
Expert_it_Chap08_En-cas-de-panne_ed01-2016
Fari fendinebbia
Tipo C, H11 - 5 5 W
F
P
remere la molletta di bloccaggio e
scollegare il connettore.
F

A
llentare il portalampada di un quarto di
giro in senso antiorario.
F

R
imuovere il portalampada.
F

S
ostituire la lampada difettosa.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per la sostituzione di queste lampade, è
possibile rivolgersi la rete PEUGEOT o
ad un riparatore qualificato.
F

S
otto al paraurti anteriore, allentare le viti
del deflettore A .
F

R
imuovere il deflettore A .
8
In caso di panne

310
Expert_it_Chap08_En-cas-de-panne_ed01-2016
Fanali posteriori
(porte a battente)
Per ulteriori informazioni sulla Sostituzione
di una lampadina e particolarmente i
tipi di lampadine, consultare la rubrica
corrispondente.
F

T
enedo il fanale, premere la molletta
situata all'interno poi rimuovere il fanale
con precauzione.
F

S
collegare il connettore elettrico.
Per i veicoli con rivestimento interno,
consultare la rete PEUGEOT o un
riparatore qualificato per realizzare
l'operazione.
1.
L

uci di stop / luci di posizione.
T

ipo B , P21/5W-21/5W.
2.
I

ndicatori di direzione.
T

ipo B , PY21W-21W (ambra).
3.
L

uci di retromarcia.
T

ipo B , P21W-21W.
4.
F

ari fendinebbia / luci di posizione
T

ipo B , P21/4W-21/4W. F

I
ndividuare la lampadina bruciata poi aprire
le porte posteriori.
F
S
postare leggermente le 3 linguette poi
estrarre il portalampada.
F

T
ogliere la lampadina bruciata premendola
leggermente e ruotando di un quarto di giro
in senso orario.
F

S
ostituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
F

D
all'interno, se il veicolo ne è equipaggiato,
togliere la griglia d'aerazione.
F

D
all'interno, svitare le due viti di fissaggio.
In caso di panne
