2016 Peugeot Expert VU Manuale del proprietario (in Italian)

111
Expert_it_Chap03_ergonomie-et-confort_ed01-2016
F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.
F

S
bloccare i piedini anteriori con le leve di
comando.
F

S
taccare la panchette dai suoi ancoraggi.
F

E
strarre la panchetta.
F
S e il veicolo ne è equipaggiato, collocare lo
schienale in posizione tavolino.
F

R
ibaltare la panchetta.
Ribaltare, accesso alla fila 3Rimozione
Non è necessario piegare lo schienale
(in posizione tavolino) per spostare la
panchetta e accedere alla fila 3.
F

C

on la leva, sbloccare i piedini posteriori
poi abbassare la panchetta.
F

P

er ricollocarla, spostare la panchetta
all'indietro fino al bloccaggio dei piedini. In caso di smontaggio della panchetta,
conservarla in un luogo pulito, in modo
da evitare l'ingresso di corpi estranei
nei meccanismi.
La panchetta è realizzata per
essere utilizzata solo a bordo del
veicolo. È dotata di meccanismi il
cui funzionamento potrebbe venire
compromesso da un utilizzo non
consono e da colpi/cadute.
3
Ergonomia e confort

112
Expert_it_Chap03_ergonomie-et-confort_ed01-2016
F Se il veicolo ne è equipaggiato, tirare il comando e sollevare lo schienale (da
dietro, abbassare la leva).
Verificare il corretto bloccaggio del
sedile al pianale quando torna in
posizione. Prestare attenzione che oggetti o i
piedi di un passeggero posteriore non
ostruiscano i punti di ancoraggio e
non impediscano il corretto bloccaggio
dell'insieme.
F

V

erificare che nessun oggetto ostruisca
gli ancoraggi e impedisca il corretto
bloccaggio dei piedini.
Rimontaggio
F Bloccare i piedini anteriori con le leve di comando.
F

R
ibaltare la panchetta all'indietro fino al
bloccaggio dei piedini posteriori.
Attenzione ai piedi dei passeggeri
durante il ribaltamento.
F

I
nserire i piedini anteriori negli agganci del
pianale (come raffigurato qui sopra).
Ergonomia e confort

113
Expert_it_Chap03_ergonomie-et-confort_ed01-2016

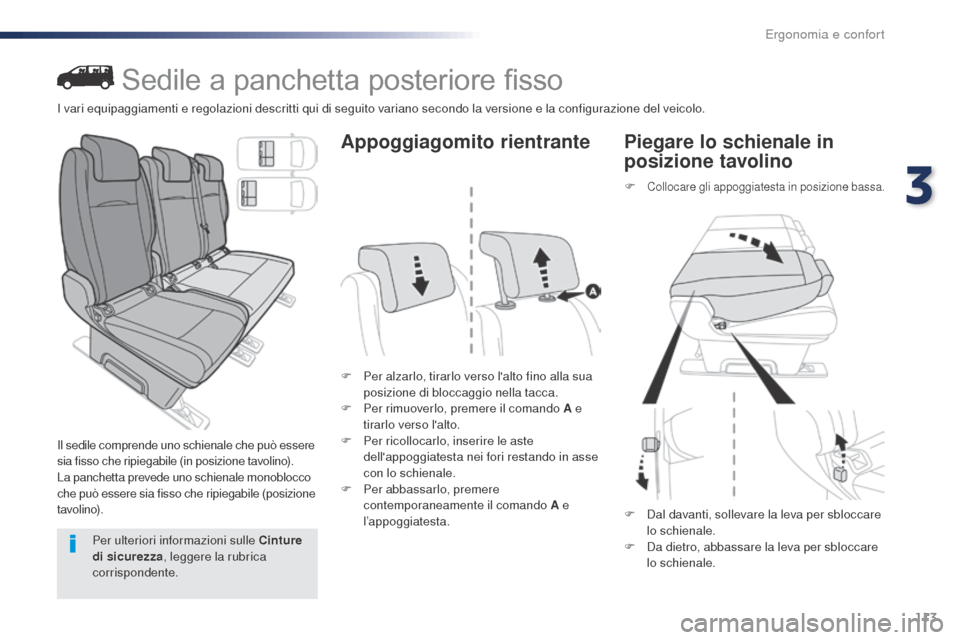

Sedile a panchetta posteriore fisso
Il sedile comprende uno schienale che può essere
sia fisso che ripiegabile (in posizione tavolino).
La panchetta prevede uno schienale monoblocco
che può essere sia fisso che ripiegabile (posizione
t avo li n o).F

Pe
r alzarlo, tirarlo verso l'alto fino alla sua
posizione di bloccaggio nella tacca.
F
Pe
r rimuoverlo, premere il comando A e
tirarlo verso l'alto.
F Pe r ricollocarlo, inserire le aste
dell'appoggiatesta nei fori restando in asse
con lo schienale.
F

Pe
r abbassarlo, premere
contemporaneamente il comando A e
l’appoggiatesta.
Appoggiagomito rientrante
F Collocare gli appoggiatesta in posizione bassa.
Piegare lo schienale in
posizione tavolino
Per ulteriori informazioni sulle Cinture
di sicurezza , leggere la rubrica
corrispondente. F

D
al davanti, sollevare la leva per sbloccare
lo schienale.
F D a dietro, abbassare la leva per sbloccare
lo schienale.
I vari equipaggiamenti e regolazioni descritti qui di seguito variano secondo la versione e la configurazione del veicolo.
3
Ergonomia e confort

114
Expert_it_Chap03_ergonomie-et-confort_ed01-2016
F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.
F

R
ibaltare il sedile.
F

C

on questa leva, sbloccare i piedini
posteriori poi ribaltare il sedile.
F

Pe

r ricollocarlo, ribaltare il sedile
all'indietro fino al bloccaggio dei piedini.
F
S
e il veicolo ne è equipaggiato, posizionare
lo schienale in posizione tavolino.
Ribaltamento, accesso alla fila 3
(esempio sedile singolo)
Smontaggio
(esempio sedile singolo)
Non è necessario abbassare lo
schienale (in posizione tavolino) per
spostare la panchetta ed accedere alla
fila 3.
F

P

iegare lo schienale sulla seduta.
F

Pe

r ricollocare lo schienale, sollevare
la leva e alzare lo schienale (da dietro,
abbassare la leva). F

S
bloccare i piedini anteriori con queste
leve di comando.
F

S
taccare il sedile dai suoi fissaggi.
F

E
strarre il sedile dalla porta laterale nella
fila 2
o da dietro la fila 3.
Ergonomia e confort

115
Expert_it_Chap03_ergonomie-et-confort_ed01-2016
F Bloccare gli agganci anteriori utilizzando delle leve di comando.
F

R
ibaltare il sedile all'indietro fino al
bloccaggio dei piedini posteriori.
Attenzione ai piedi dei passeggeri durante il
ribaltamento. Prestare attenzione che oggetti o i
piedi di un passeggero posteriore non
ostruiscano i punti di ancoraggio e
non impediscano il corretto bloccaggio
dell'insieme. F
S
e il veicolo ne è equipaggiato,
tirare il comando e sollevare lo
schienale (da dietro, abbassare la
leva).
Il sedile (o la panchetta) è realizzato
per essere utilizzato solo nel
veicolo. È dotato di meccanismi il
cui funzionamento potrebbe venire
compromesso da un utilizzo non
consono e da colpi/cadute. In caso di smontaggio e di
conservazione del sedile (o della
panchetta) fuori dal veicolo, è
necessario conservarlo in un luogo
pulito, in modo da evitare l'ingresso di
corpi estranei nei meccanismi.
Rimontaggio
(esempio sedile singolo)
F

V
erificare che non vi siano oggetti che
ostruiscano gli ancoraggi ed impediscano il
corretto bloccaggio degli agganci.
F

I
nserire gli agganci anteriori negli ancoraggi
del pianale (come raffigurato qui sopra). Verificare il corretto bloccaggio al pianale del
sedile quando torna in posizione seduta.
3
Ergonomia e confort

116
Expert_it_Chap03_ergonomie-et-confort_ed01-2016
Precauzioni per i
sedili e le panchette
Dopo le varie manipolazioni :
- s e si rimuove l'appoggiatesta, riporlo e
fissarlo ad un supporto,
-

v
erificare che le cinture di sicurezza
rimangano accessibili e facili da allacciare
per il passeggero,
-

u
n passeggero non deve mai viaggiare
senza aver regolato correttamente
l'appoggiatesta del suo sedile o senza
aver regolato ed allacciato la cintura di
sicurezza.
Carico di bagagli e di
oggetti dietro ai sedili e alla
panchetta della fila 3
Se si desidera caricare dei bagagli sugli
schienali in posizione tavolino della fila 3,
anche gli schienali della fila 2
devono essere in
posizione tavolino.
Etichette
Durante la guida, è vietato avere un
passeggero :
-

i
n terza fila se lo schienale situato davanti
(fila 2) è in posizione tavolinetto,
-

i
n terza fila se il sedile/sedile a panchetta
siutato davanti (fila 2) è ribaltato,
-

i
n seconda fila e terza fila, sul sedile
laterale destro, se la panchetta è ribaltata,
-

s
ul sedile centrale se quello laterale destro
è ribaltato.
Ergonomia e confort

117
Expert_it_Chap03_ergonomie-et-confort_ed01-2016
Cabina allungata fissa
Si compone di una panchetta fissa, di cinture di sicurezza, di portaoggetti (secondo gli
equipaggiamenti) e da vetri laterali.
È separata dal vano di carico da una paratia ad alta resistenza che offre confort e sicurezza.
Sedili a panchetta posterioriPortaoggetti
Se il veicolo ne è equipaggiato, sotto al sedile
a panchetta, nella parte anteriore è disponibile
un vano portaoggetti.
Questa panchetta ergonomica è equipaggiata
di tre posti.
I due posti laterali sono equipaggiati di fissaggi
ISOFIX.
Portaoggetti sotto ai sedili
Per ulteriori informazioni sui
Fissaggi ISOFIX, leggere la rubrica
corrispondente. Se il veicolo ne è equipaggiato, sono situati
sotto ai sedili centrale e laterale sinistro.
Per accedervi dalla cabina, spostare in avanti il
sedile interessato.
3
Ergonomia e confort

118
Expert_it_Chap03_ergonomie-et-confort_ed01-2016
Non appendere oggetti alla struttura di
fissaggio della cabina.
Non superare il numero di passeggeri
indicati sulla carta di circolazione.
Nella parte posteriore, il vano di carico
è destinata solamente al trasporto
merci.
Raccomandiamo di collocare le merci o
gli oggetti pesanti nella parte anteriore
del vano di carico (verso la cabina) e
di fissarli con delle cinghie utilizzando
gli anelli d'aggancio del pianale.
Le armature delle cinture di sicurezza
posteriori non sono concepite per
trattenere il carico trasportato.
I portaoggetti possono essere smontati* e
rimossi* da dietro per alloggiare degli oggetti
ingombranti sotto alla panchetta.
* Secondo il Paese di commercializzazione.
Ergonomia e confort
