2016 PEUGEOT 2008 Manual del propietario (in Spanish)

223
2008_es_Chap09_info-pratiques_ed01-2016
Enganche de un remolque
Se recomienda utilizar enganches
de remolque y cableado originales
PEUGEOT, los cuales han sido
probados y homologados desde el
diseño del vehículo, y confiar el montaje
de este dispositivo a la red PEUGEOT o
a un taller cualificado.
En caso de no realizar el montaje en la
red PEUGEOT, este debe efectuarse
imperativamente siguiendo las
preconizaciones del fabricante.
Su vehículo ha sido diseñado principalmente
para transportar personas y equipaje, pero
también puede utilizarlo para arrastrar un
remolque. La conducción con remolque somete
al vehículo tractor a un mayor esfuerzo
y exige que el conductor preste una
atención especial.
Para más información relativa a los
consejos de conducción en caso de
enganche de remolque, consulte el
apartado correspondiente.Respete las masas remolcables
máximas autorizadas, indicadas en
el permiso de circulación o en las
características técnicas del vehículo.
Para más información relativa a las
masas (y las cargas remolcables
en función del vehículo), consulte el
apartado correspondiente.
9
Información práctica

224
2008_es_Chap09_info-pratiques_ed01-2016

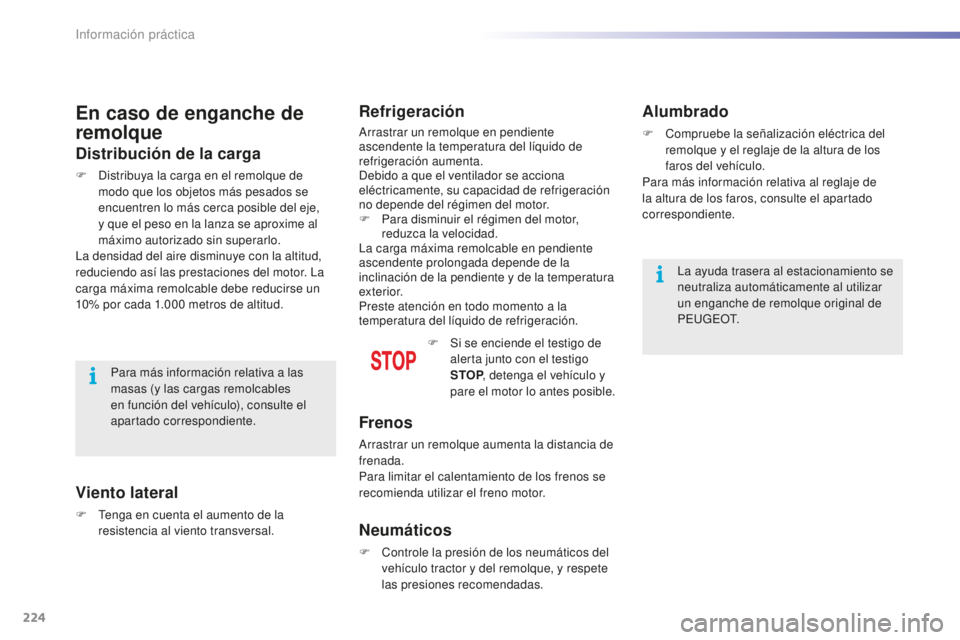

En caso de enganche de
remolque
Distribución de la carga
F Distribuya la carga en el remolque de modo que los objetos más pesados se
encuentren lo más cerca posible del eje,
y que el peso en la lanza se aproxime al
máximo autorizado sin superarlo.
La densidad del aire disminuye con la altitud,
reduciendo así las prestaciones del motor. La
carga máxima remolcable debe reducirse un
10% por cada 1.000
metros de altitud.
Viento lateral
F Tenga en cuenta el aumento de la resistencia al viento transversal.Para más información relativa a las
masas (y las cargas remolcables
en función del vehículo), consulte el
apartado correspondiente.
Refrigeración
Arrastrar un remolque en pendiente
ascendente la temperatura del líquido de
refrigeración aumenta.
Debido a que el ventilador se acciona
eléctricamente, su capacidad de refrigeración
no depende del régimen del motor.
F

P
ara disminuir el régimen del motor,
reduzca la velocidad.
La carga máxima remolcable en pendiente
ascendente prolongada depende de la
inclinación de la pendiente y de la temperatura
exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigeración.
F

S
i se enciende el testigo de
alerta junto con el testigo
STOP , detenga el vehículo y
pare el motor lo antes posible.
Frenos
Arrastrar un remolque aumenta la distancia de
frenada.
Para limitar el calentamiento de los frenos se
recomienda utilizar el freno motor.
Neumáticos
F Controle la presión de los neumáticos del vehículo tractor y del remolque, y respete
las presiones recomendadas.
Alumbrado
F Compruebe la señalización eléctrica del remolque y el reglaje de la altura de los
faros del vehículo.
Para más información relativa al reglaje de
la altura de los faros, consulte el apartado
correspondiente.
La ayuda trasera al estacionamiento se
neutraliza automáticamente al utilizar
un enganche de remolque original de
P E U G E O T.
Información práctica

225
2008_es_Chap09_info-pratiques_ed01-2016

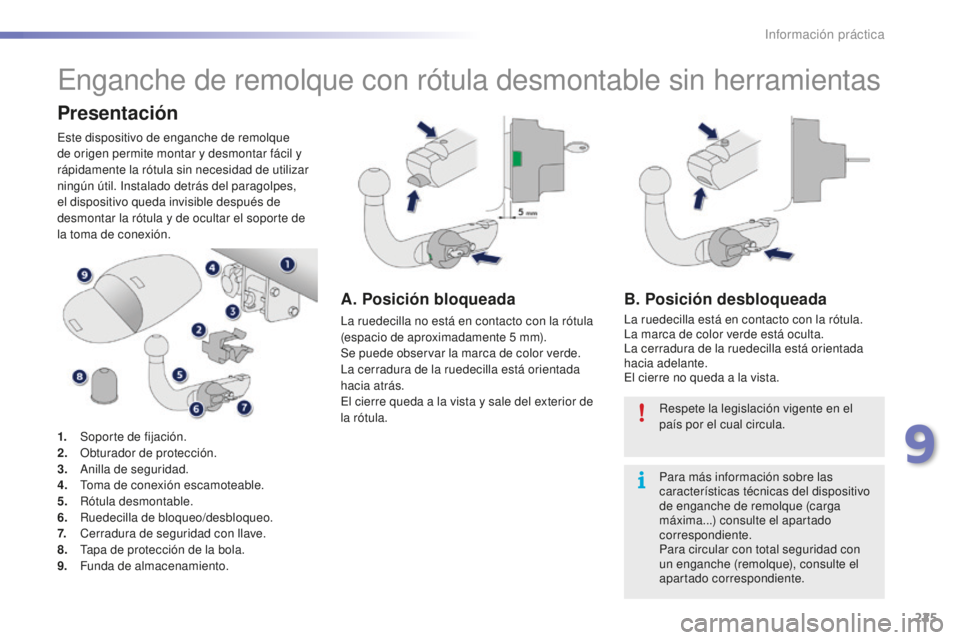

Enganche de remolque con rótula desmontable sin herramientas
Presentación
Este dispositivo de enganche de remolque
de origen permite montar y desmontar fácil y
rápidamente la rótula sin necesidad de utilizar
ningún útil. Instalado detrás del paragolpes,
el dispositivo queda invisible después de
desmontar la rótula y de ocultar el soporte de
la toma de conexión.
1.
S
oporte de fijación.
2.
O

bturador de protección.
3.
A

nilla de seguridad.
4.
T

oma de conexión escamoteable.
5.
R

ótula desmontable.
6.
R

uedecilla de bloqueo/desbloqueo.
7.
C

erradura de seguridad con llave.
8.
T

apa de protección de la bola.
9.
F

unda de almacenamiento.
A. Posición bloqueada
La ruedecilla no está en contacto con la rótula
(espacio de aproximadamente 5 mm).
Se puede observar la marca de color verde.
La cerradura de la ruedecilla está orientada
hacia atrás.
El cierre queda a la vista y sale del exterior de
la rótula.
B. Posición desbloqueada
La ruedecilla está en contacto con la rótula.
La marca de color verde está oculta.
La cerradura de la ruedecilla está orientada
hacia adelante.
El cierre no queda a la vista.
Respete la legislación vigente en el
país por el cual circula.
Para más información sobre las
características técnicas del dispositivo
de enganche de remolque (carga
máxima...) consulte el apartado
correspondiente.
Para circular con total seguridad con
un enganche (remolque), consulte el
apartado correspondiente.
9
Información práctica

226
2008_es_Chap09_info-pratiques_ed01-2016

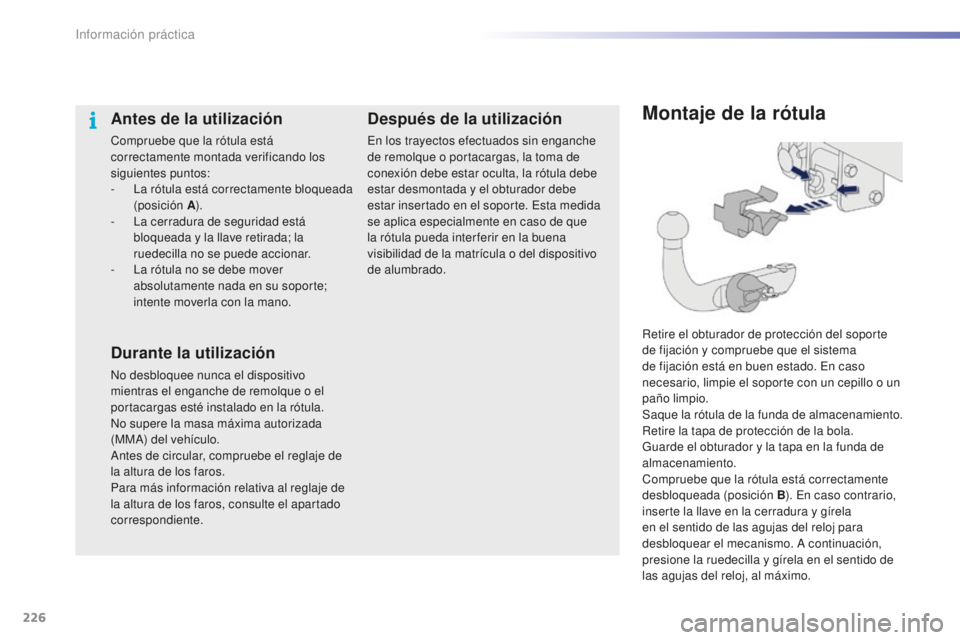

Montaje de la rótula
Retire el obturador de protección del soporte
de fijación y compruebe que el sistema
de fijación está en buen estado. En caso
necesario, limpie el soporte con un cepillo o un
paño limpio.
Saque la rótula de la funda de almacenamiento.
Retire la tapa de protección de la bola.
Guarde el obturador y la tapa en la funda de
almacenamiento.
Compruebe que la rótula está correctamente
desbloqueada (posición B). En caso contrario,
inserte la llave en la cerradura y gírela
en el sentido de las agujas del reloj para
desbloquear el mecanismo. A continuación,
presione la ruedecilla y gírela en el sentido de
las agujas del reloj, al máximo.
Antes de la utilización
Compruebe que la rótula está
correctamente montada verificando los
siguientes puntos:
-

L
a rótula está correctamente bloqueada
(posición A ).
-

L
a cerradura de seguridad está
bloqueada y la llave retirada; la
ruedecilla no se puede accionar.
-

L
a rótula no se debe mover
absolutamente nada en su soporte;
intente moverla con la mano.
Durante la utilización
No desbloquee nunca el dispositivo
mientras el enganche de remolque o el
portacargas esté instalado en la rótula.
No supere la masa máxima autorizada
(MMA) del vehículo.
Antes de circular, compruebe el reglaje de
la altura de los faros.
Para más información relativa al reglaje de
la altura de los faros, consulte el apartado
correspondiente.
Después de la utilización
En los trayectos efectuados sin enganche
de remolque o portacargas, la toma de
conexión debe estar oculta, la rótula debe
estar desmontada y el obturador debe
estar insertado en el soporte. Esta medida
se aplica especialmente en caso de que
la rótula pueda inter ferir en la buena
visibilidad de la matrícula o del dispositivo
de alumbrado.
Información práctica

227
2008_es_Chap09_info-pratiques_ed01-2016

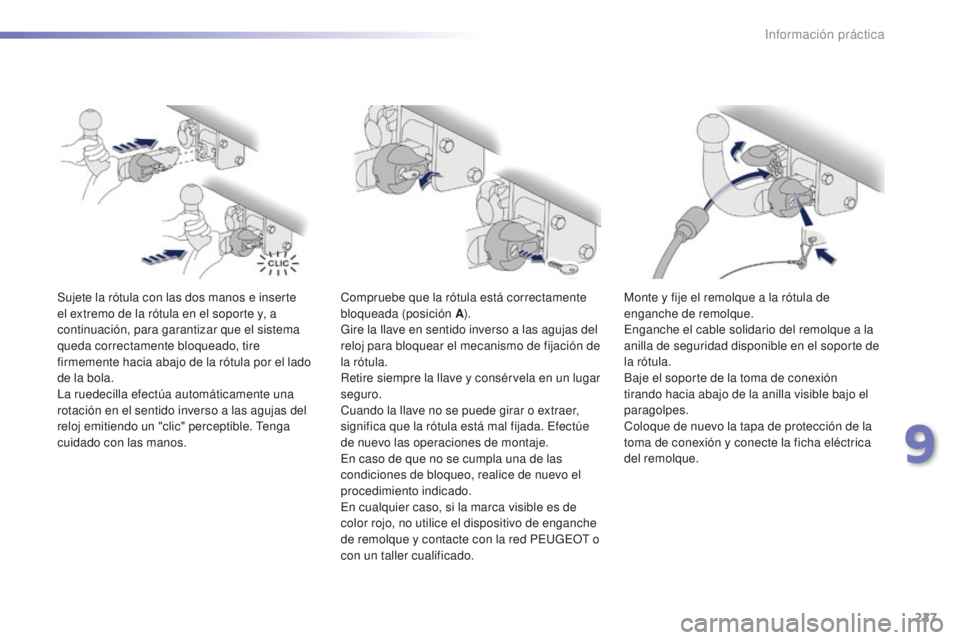

Sujete la rótula con las dos manos e inserte
el extremo de la rótula en el soporte y, a
continuación, para garantizar que el sistema
queda correctamente bloqueado, tire
firmemente hacia abajo de la rótula por el lado
de la bola.
La ruedecilla efectúa automáticamente una
rotación en el sentido inverso a las agujas del
reloj emitiendo un "clic" perceptible. Tenga
cuidado con las manos.Compruebe que la rótula está correctamente
bloqueada (posición A
).
Gire la llave en sentido inverso a las agujas del
reloj para bloquear el mecanismo de fijación de
la rótula.
Retire siempre la llave y consérvela en un lugar
seguro.
Cuando la llave no se puede girar o extraer,
significa que la rótula está mal fijada. Efectúe
de nuevo las operaciones de montaje.
En caso de que no se cumpla una de las
condiciones de bloqueo, realice de nuevo el
procedimiento indicado.
En cualquier caso, si la marca visible es de
color rojo, no utilice el dispositivo de enganche
de remolque y contacte con la red PEUGEOT o
con un taller cualificado. Monte y fije el remolque a la rótula de
enganche de remolque.
Enganche el cable solidario del remolque a la
anilla de seguridad disponible en el soporte de
la rótula.
Baje el soporte de la toma de conexión
tirando hacia abajo de la anilla visible bajo el
paragolpes.
Coloque de nuevo la tapa de protección de la
toma de conexión y conecte la ficha eléctrica
del remolque.
9
Información práctica

228
2008_es_Chap09_info-pratiques_ed01-2016
Desmontaje de la rótula
Desconecte la ficha eléctrica del remolque de
la toma de conexión del soporte.
Suelte el cable solidario del remolque de la
anilla de seguridad del soporte.
Suelte el remolque de la rótula de enganche.
Coloque de nuevo el soporte de la toma de
conexión en posición escamoteada.Inserte la llave en la cerradura.
Gire la llave en el sentido de las agujas del reloj
para desbloquear el mecanismo de fijación de
la rótula.
Sujete firmemente la rótula con una mano y,
con la otra, presione la ruedecilla y luego gírela
en el sentido de las agujas del reloj al máximo.
Saque la rótula del soporte.
Retire la llave para evitar que se dañe al
guardar la rótula.
Tenga cuidado puesto que la rótula
pesa aproximadamente 3,5
kg y podría
sufrir lesiones.
Información práctica

229
2008_es_Chap09_info-pratiques_ed01-2016

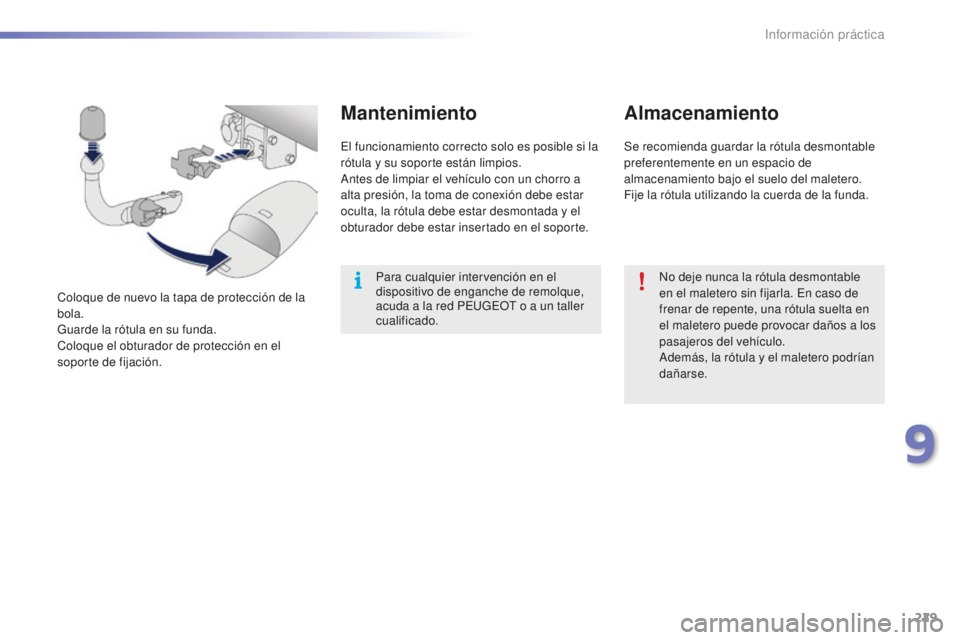

Coloque de nuevo la tapa de protección de la
bola.
Guarde la rótula en su funda.
Coloque el obturador de protección en el
soporte de fijación.
Mantenimiento
El funcionamiento correcto solo es posible si la
rótula y su soporte están limpios.
Antes de limpiar el vehículo con un chorro a
alta presión, la toma de conexión debe estar
oculta, la rótula debe estar desmontada y el
obturador debe estar insertado en el soporte.No deje nunca la rótula desmontable
en el maletero sin fijarla. En caso de
frenar de repente, una rótula suelta en
el maletero puede provocar daños a los
pasajeros del vehículo.
Además, la rótula y el maletero podrían
dañarse.
Para cualquier intervención en el
dispositivo de enganche de remolque,
acuda a la red PEUGEOT o a un taller
cualificado.
Almacenamiento
Se recomienda guardar la rótula desmontable
preferentemente en un espacio de
almacenamiento bajo el suelo del maletero.
Fije la rótula utilizando la cuerda de la funda.
9
Información práctica

230
2008_es_Chap09_info-pratiques_ed01-2016

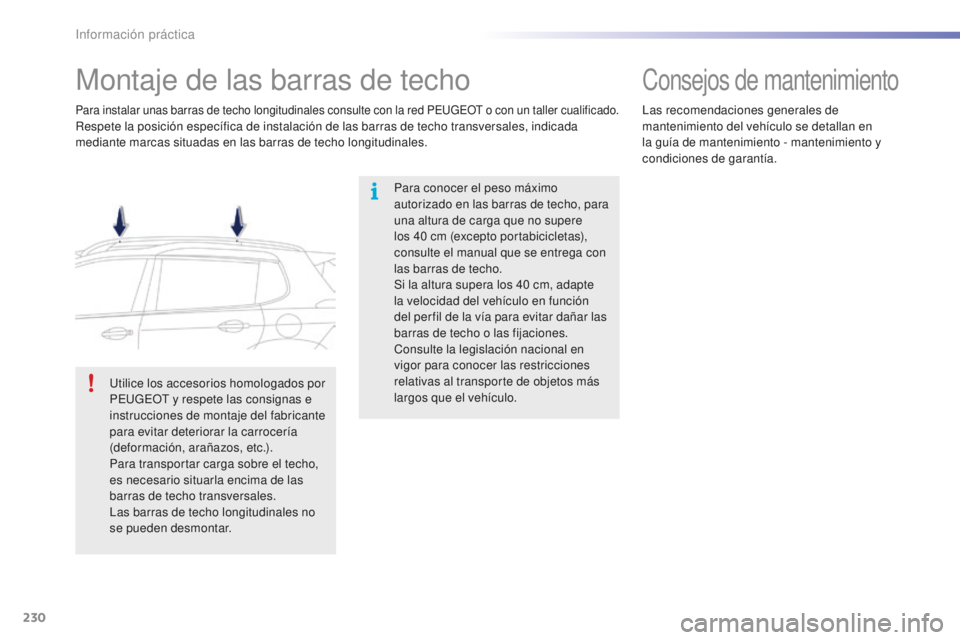

Montaje de las barras de techo
Para conocer el peso máximo
autorizado en las barras de techo, para
una altura de carga que no supere
los 40 cm (excepto portabicicletas),
consulte el manual que se entrega con
las barras de techo.
Si la altura supera los 40
cm, adapte
la velocidad del vehículo en función
del per fil de la vía para evitar dañar las
barras de techo o las fijaciones.
Consulte la legislación nacional en
vigor para conocer las restricciones
relativas al transporte de objetos más
largos que el vehículo.
Para instalar unas barras de techo longitudinales consulte con la red PEUGEOT o con un taller cualificado.Respete la posición específica de instalación de las barras de techo transversales, indicada
mediante marcas situadas en las barras de techo longitudinales.
Utilice los accesorios homologados por
PEUGEOT y respete las consignas e
instrucciones de montaje del fabricante
para evitar deteriorar la carrocería
(deformación, arañazos, etc.).
Para transportar carga sobre el techo,
es necesario situarla encima de las
barras de techo transversales.
Las barras de techo longitudinales no
se pueden desmontar.
Consejos de mantenimiento
Las recomendaciones generales de
mantenimiento del vehículo se detallan en
la guía de mantenimiento - mantenimiento y
condiciones de garantía.
Información práctica
