AdBlue® y sistema SCR
para motores diésel BlueHDi
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
PEUGEOT ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un líquido denominado AdBlue® que
contiene urea, un catalizador transforma hasta
un 85% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente. El AdBlue
® está almacenado en un depósito
específico cuya capacidad es de alrededor
de 17

litros. Esta capacidad permite una
autonomía de circulación de aproximadamente
20.000

km antes de la activación de un
dispositivo de alerta que le avisa de que el
nivel de reserva le permitirá recorrer hasta
2.400

km.
Cuando lleve su vehículo a la red PEUGEOT o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de AdBlue
® para permitir el buen
funcionamiento del sistema SCR.
Si el kilometraje estimado entre dos intervalos
de mantenimiento supera el límite de
20.000

km, le recomendamos que acuda a la
red PEUGEOT o a un taller cualificado para
realizar la puesta a nivel necesaria. Cuando el depósito de AdBlue
® está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de ser
conforme a la reglamentación Euro 6: el
vehículo se vuelve contaminante.
En caso de que se confirme un fallo
de funcionamiento del sistema SCR,
deberá acudir lo antes posible a la red
PEUGEOT o a un taller cualificado:
después de recorrer 1.100

km, un
dispositivo se activará automáticamente
para impedir el rearranque del motor.
9
Información práctica

176
2008_es_Chap09_info-pratiques_ed01-2016
Indicadores de autonomía
Cuando se alcanza la reserva del depósito
de AdBlue® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
®, se indica la autonomía
mínima.
En caso de riesgo de ausencia de arranque debida a una falta de AdBlue®
El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito de
AdBlue
® está vacío. Autonomía superior a 2 400 km
Al poner el contacto, no se muestra
ninguna información sobre la autonomía
automáticamente en el cuadro de a bordo.
La pulsación de este botón permite visualizar
momentáneamente la autonomía de
circulación.
Por encima de 5
000 km, el valor no se
especifica.
Información práctica

177
2008_es_Chap09_info-pratiques_ed01-2016
Al poner el contacto, este testigo se enciende
acompañado de una señal sonora y de la
indicación de un mensaje (por ejemplo:
"Llene con aditivo anticontaminación:
Arranque prohibido en 1.500 km") indicando
la autonomía de circulación expresada en
kilómetros o millas.
Al circular, el mensaje se indica cada 300
km
mientras no se complete el nivel del líquido.
Acuda a la red PEUGEOT o a un taller
cualificado para realizar una puesta a nivel de
AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Para más información relativa a la puesta
a nivel de AdBlue
®, consulte el apartado
correspondiente. Autonomía comprendida entre 600 y 2.400 km
Autonomía comprendida entre 0 y 600 km
Inmovilización por falta de AdBlue
®
Al poner el contacto, este testigo parpadea,
acompañado de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Llene
con aditivo anticontaminación: Arranque
prohibido en 600
km") indicando la autonomía
de circulación expresada en kilómetros o
millas.
Al circular, el mensaje se indica cada
30
segundos mientras no se complete el nivel
del líquido.
Acuda a la red PEUGEOT o a un taller
cualificado para realizar una puesta a nivel de
AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
En caso contrario, no podrá rearrancar el motor
del vehículo. Para poder arrancar el motor, le
recomendamos que acuda a la red
PEUGEOT o a un taller cualificado para
realizar la puesta a nivel necesaria.
En caso de que lo realice usted mismo,
es necesario que efectúe un repostaje
de al menos 3,8
litros de AdBlue
® en el
depósito.
Al poner el contacto, este testigo parpadea,
acompañado de una señal sonora y de la
indicación del mensaje: "Llene con aditivo
anticontaminación: Arranque prohibido".
El depósito de AdBlue
® está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor.
Para más información relativa a la
puesta a nivel de AdBlue
®, consulte el
apartado correspondiente.
9
Información práctica

178
2008_es_Chap09_info-pratiques_ed01-2016
En caso de detección de un fallo de
funcionamiento
En caso de detección de un fallo de funcionamiento del sistema
anticontaminación SCR
Durante la fase de circulación autorizada
(entre 1.100 km y 0 km)
Cuando se superan los 1.100

km
recorridos después de la confirmación
del fallo de funcionamiento del sistema
anticontaminación SCR se activa
automáticamente un dispositivo de
antiarranque del motor. En cuanto
sea posible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para
proceder a la revisión del sistema.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá
durante el siguiente trayecto, después
del control de autodiagnosis del sistema
anticontaminación SCR.
Estos testigos se encienden acompañados
de una señal sonora y de la indicación del
mensaje "Fallo anticontaminación".
La alerta se activa durante la circulación
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se ponga el contacto mientras el fallo de
funcionamiento persista.
Si se confirma el fallo del sistema SCR
(después de recorrer 50
km con la indicación
permanente de un fallo de funcionamiento)
estos testigos se encienden acompañados
de una señal sonora y de la indicación
de un mensaje (por ejemplo: "Fallo
anticontaminación: Arranque prohibido en
300
km") que informa de la autonomía de
circulación expresada en kilómetros o millas.
Al circular, el mensaje se indicará cada
30
segundos mientras que el fallo de
funcionamiento del sistema anticontaminación
SCR subsista.
La alerta se activará cada vez que ponga el
contacto.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible.
En caso contrario, no podrá rearrancar el motor
del vehículo.
Información práctica

179
2008_es_Chap09_info-pratiques_ed01-2016
Arranque prohibidoHa superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor. Congelación de AdBlue®
Cada vez que se ponga el contacto, estos
testigos se encenderán acompañados de una
señal sonora y de la indicación del mensaje
"Fallo anticontaminación: Arranque prohibido".
Para poder rearrancar el motor, deberá acudir
imperativamente a la red PEUGEOT o a un
taller cualificado. El AdBlue
® se congela a una
temperatura inferior a -11 °C.
El sistema SCR incluye un dispositivo
de calentamiento del depósito de
AdBlue
® que le permite circular en
condiciones climáticas extremadamente
frías.
9
Información práctica

180
2008_es_Chap09_info-pratiques_ed01-2016
Puesta(s) a nivel del AdBlue®
El depósito de AdBlue® se llenará en cada
revisión del vehículo en la red PEUGEOT o en
un taller cualificado.
No obstante, teniendo en cuenta la capacidad
del depósito, puede que sea necesario realizar
alguna puesta a nivel adicional de líquido entre
dos revisiones, en particular si aparece alguna
alerta (testigos y mensaje).
Puede acudir a la red PEUGEOT o a un taller
cualificado.
Si realiza la puesta a nivel usted mismo, lea
atentamente las siguientes advertencias.Precauciones de uso
El AdBlue® es una solución fabricada a base
de urea. Este líquido es ininflamable, incoloro e
inodoro (si se conserva en un lugar fresco).
En caso de contacto con la piel, lave
la zona afectada con agua y jabón. Si
entra en contacto con los ojos, aclárelos
inmediatamente con abundante agua o con una
solución de lavado ocular durante al menos
15

minutos. Si siente quemazón o irritación
persistente, consulte con un médico.
En caso de ingestión, aclare inmediatamente la
boca con agua limpia y beba mucha agua.
En algunas condiciones (temperaturas
extremas, por ejemplo) no se pueden excluir
los riesgos de fuga de amoniaco: no inhale el
líquido. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).
Conserve el AdBlue
® fuera del alcance
de los niños, en el recipiente original.
No transvase nunca el AdBlue
® a otro
recipiente: perdería sus cualidades de
pureza. Nunca complete el nivel desde un
distribuidor de AdBlue
® reservado al
uso de pesos pesados. No diluya nunca el AdBlueen agua.
No vierta el AdBlueen el depósito de
gasoil.
El acondicionamiento en botes con sistema
antigoteo permite simplificar las operaciones
de puesta a nivel. Puede adquirir botes de
1,89

litros (1/2

galón) en la red PEUGEOT o en
un taller cualificado. Utilice el AdBlue
® únicamente conforme a la
norma ISO 22241.
Información práctica

181
2008_es_Chap09_info-pratiques_ed01-2016
No guarde los botes de AdBlue® en el
vehículo.

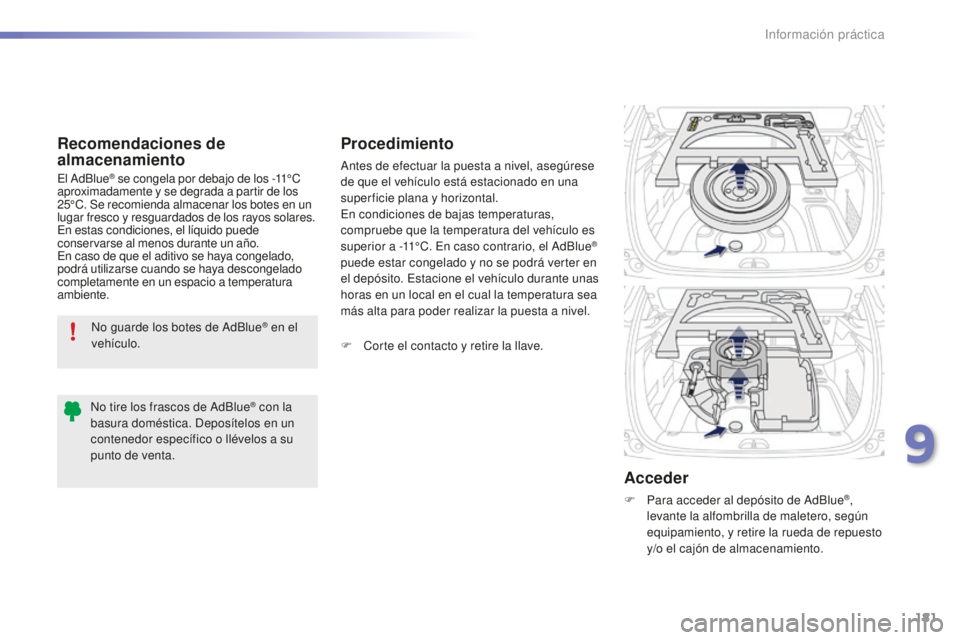

Recomendaciones de
almacenamiento
El AdBlue® se congela por debajo de los -11°C
aproximadamente y se degrada a partir de los
25°C. Se recomienda almacenar los botes en un
lugar fresco y resguardados de los rayos solares.
En estas condiciones, el líquido puede
conservarse al menos durante un año.
En caso de que el aditivo se haya congelado,
podrá utilizarse cuando se haya descongelado
completamente en un espacio a temperatura
ambiente.
Procedimiento
Antes de efectuar la puesta a nivel, asegúrese
de que el vehículo está estacionado en una
superficie plana y horizontal.
En condiciones de bajas temperaturas,
compruebe que la temperatura del vehículo es
superior a -11°C. En caso contrario, el AdBlue
®
puede estar congelado y no se podrá verter en
el depósito. Estacione el vehículo durante unas
horas en un local en el cual la temperatura sea
más alta para poder realizar la puesta a nivel.
Acceder
F Para acceder al depósito de AdBlue®,
levante la alfombrilla de maletero, según
equipamiento, y retire la rueda de repuesto
y/o el cajón de almacenamiento.
F

C

orte el contacto y retire la llave.
No tire los frascos de AdBlue
® con la
basura doméstica. Deposítelos en un
contenedor específico o llévelos a su
punto de venta.
9
Información práctica

182
2008_es_Chap09_info-pratiques_ed01-2016

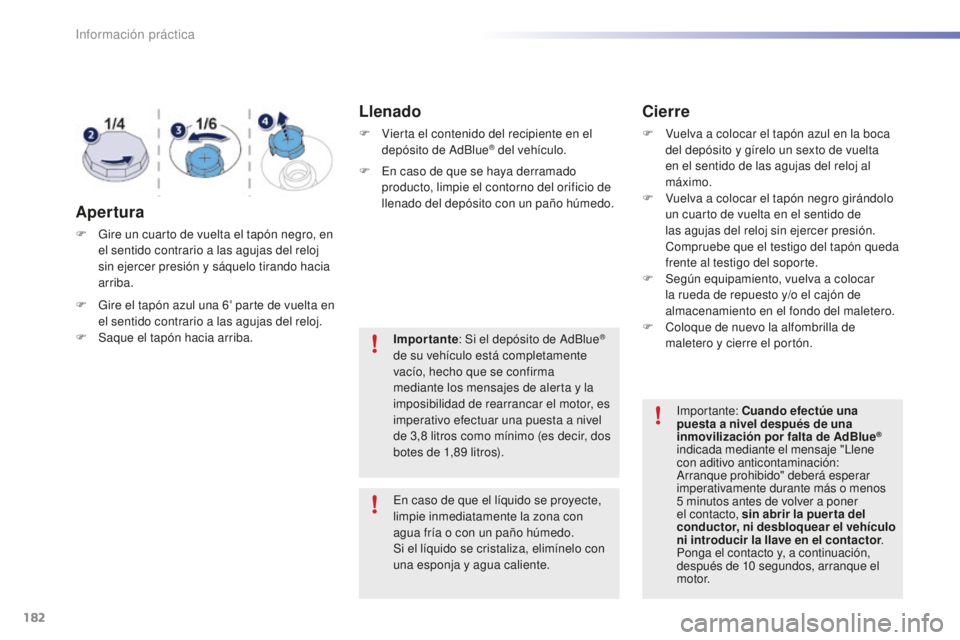

Apertura
F Gire un cuarto de vuelta el tapón negro, en el sentido contrario a las agujas del reloj
sin ejercer presión y sáquelo tirando hacia
arriba.
F

G
ire el tapón azul una 6
ª parte de vuelta en
el sentido contrario a las agujas del reloj.
F

S

aque el tapón hacia arriba. Importante: Si el depósito de AdBlue
®
de su vehículo está completamente
vacío, hecho que se confirma
mediante los mensajes de alerta y la
imposibilidad de rearrancar el motor, es
imperativo efectuar una puesta a nivel
de 3,8

litros como mínimo (es decir, dos
botes de 1,89

litros).
En caso de que el líquido se proyecte,
limpie inmediatamente la zona con
agua fría o con un paño húmedo.
Si el líquido se cristaliza, elimínelo con
una esponja y agua caliente. Importante:
Cuando efectúe una
puesta a nivel después de una
inmovilización por falta de AdBlue
®
indicada mediante el mensaje "Llene
con aditivo anticontaminación:
Arranque prohibido" deberá esperar
imperativamente durante más o menos
5

minutos antes de volver a poner
el contacto, sin abrir la puer ta del
conductor, ni desbloquear el vehículo
ni introducir la llave en el contactor .
Ponga el contacto y, a continuación,
después de 10


segundos, arranque el
motor.
Llenado
F Vierta el contenido del recipiente en el
depósito de AdBlue® del vehículo.
F

E

n caso de que se haya derramado
producto, limpie el contorno del orificio de
llenado del depósito con un paño húmedo.
Cierre
F Vuelva a colocar el tapón azul en la boca del depósito y gírelo un sexto de vuelta
en el sentido de las agujas del reloj al
máximo.
F

V
uelva a colocar el tapón negro girándolo
un cuarto de vuelta en el sentido de
las agujas del reloj sin ejercer presión.
Compruebe que el testigo del tapón queda
frente al testigo del soporte.
F

S
egún equipamiento, vuelva a colocar
la rueda de repuesto y/o el cajón de
almacenamiento en el fondo del maletero.
F

C
oloque de nuevo la alfombrilla de
maletero y cierre el portón.
Información práctica
