Page 169 of 269
167
108_cs_Chap08_en-cas-pannes_ed01-2016
Osvětlení registrační značky
(W5W)
F Zasuňte tenký šroubovák do jednoho z otvorů vnějšího průhledného krytu.
F
Z
atlačte směrem ven pro jeho vycvaknutí.
F
S
undejte průhledný kryt.
F
V
yměňte vadnou žárovku.
Třetí brzdové světlo
(4 žárovky W5W)
F Otevřete víko zavazadlového prostoru
a uvolněte plastový kryt.
F
S
tlačením kovových jazýčků se světlo uvolní.
F
Vyjměte světlo vnější stranou výklopných dveří.F Vyjměte držák žárovky stisknutím obou plastových jazýčků.
F
V
yměňte vadnou(é) žárovku(y).
Boční směrová světla
(WY5W žlutá)
F Zatlačte směrovku směrem dopředu nebo dozadu a uvolněte ji z upevnění přitažením
směrem k sobě.
F
O
dpojte konektor držáku a vyměňte
žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte. Při zpětné montáži postupujte v opačném
pořadí.
8
Porucha na cestě
Page 170 of 269
168
108_cs_Chap08_en-cas-pannes_ed01-2016
Výměna pojistky
Přístup k nářadíPojistkové skříňky se nacházejí v prostoru
pro cestující pod palubní deskou a vedle
akumulátoru v motorovém prostoru.Pinzeta pro vytahování pojistek je upevněna
v
přední části pojistkové skříňky pod kapotou
motoru.
F
V
ycvakněte plastový kryt umístěný ve
spodní části čelního skla stisknutím obou
jazýčků. F
V
ycvakněte kryt pojistkové skříňky
stisknutím západky vpravo.
F
Vy
jměte pinzetu.
Při otevírání plastového krytu dbejte na
to, abyste nevytáhli těsnění.
Porucha na cestě
Page 171 of 269

169
108_cs_Chap08_en-cas-pannes_ed01-2016
Před výměnou pojistky je nutno:
F z jistit příčinu závady a odstranit ji,
F
v
ypnout všechny elektrické spotřebiče,
F
z
aparkovat vozidlo a vypnout zapalování,
F
u
rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Výměna pojistky
Dobrá Špatná
Pinzeta
Při výměně pojistek je třeba:
F
v
yjmout pojistku z uložení speciální
pinzetou a zkontrolovat stav jejího vlákna,
F
n
ahrazovat vadnou pojistku vždy pojistkou
se stejnou proudovou hodnotou (stejné
barvy); použití pojistky jiné hodnoty může
způsobit poruchu (riziko požáru).
Pokud se pojistka po výměně opět brzy přepálí,
nechte zkontrolovat elektrické zařízení v servisu
sítě PEUGEOT nebo v jiném odborném servisu. Společnost PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poruchy funkce
způsobené montáží dodatečného
příslušenství, které není dodáváno
a
doporučováno společností PEUGEOT
a nebylo namontováno podle jejích
pokynů, zejména pokud je spotřeba
dodatečně zapojených přístrojů vyšší
než 10 miliampér.
Montáž elektrického
příslušenství
Elektrický obvod vozu je proveden tak,
aby fungoval se sériovým nebo dodatečně
montovaným elektrickým příslušenstvím.
Před montáží dalšího elektrického
vybavení nebo doplňků do svého
vozidla se poraďte s pracovníky servisu
sítě PEUGEOT nebo jiného odborného
servisu.
8
Porucha na cestě
Page 172 of 269
170
108_cs_Chap08_en-cas-pannes_ed01-2016
Pojistky v palubní desce
Pojistková skříňka se nachází pod palubní
deskou (na straně řidiče).
F
P
ro přístup k pojistkám vycvakněte bílý
plastový kryt.
Po zásahu kryt velmi pečlivě uzavřete. Pojistka
č.
Proudová hodnota (A) Funkce
1 5Zpětné světlomety – Systém vstřikování paliva – Autorádio –
Systém VSC
2 15Přední a zadní ostřikovač
3 5Hlavní řídicí jednotka – Přístrojová deska – Displej – Klimatizace
–
Odmrazování zadního okna a vnějších zpětných zrcátek –
Vyhřívání sedadel – Elektrické ovládání plátěné střechy – Autorádio
4 5Elektrický posilovač řízení – Stop & Start
5 15Stěrač zadního okna
6 5Ventilátory chlazení motoru – Systém ABS – Systém VSC
7 25Stěrač předního skla
8 10Odmrazování vnějších zpětných zrcátek
9 15Zásuvka 12 V (maximálně 120 W)
10 7, 5Vnější zpětná zrcátka – Autorádio – Stop & Start – Přístrojová
deska – Displej
Porucha na cestě
Page 173 of 269
171
108_cs_Chap08_en-cas-pannes_ed01-2016

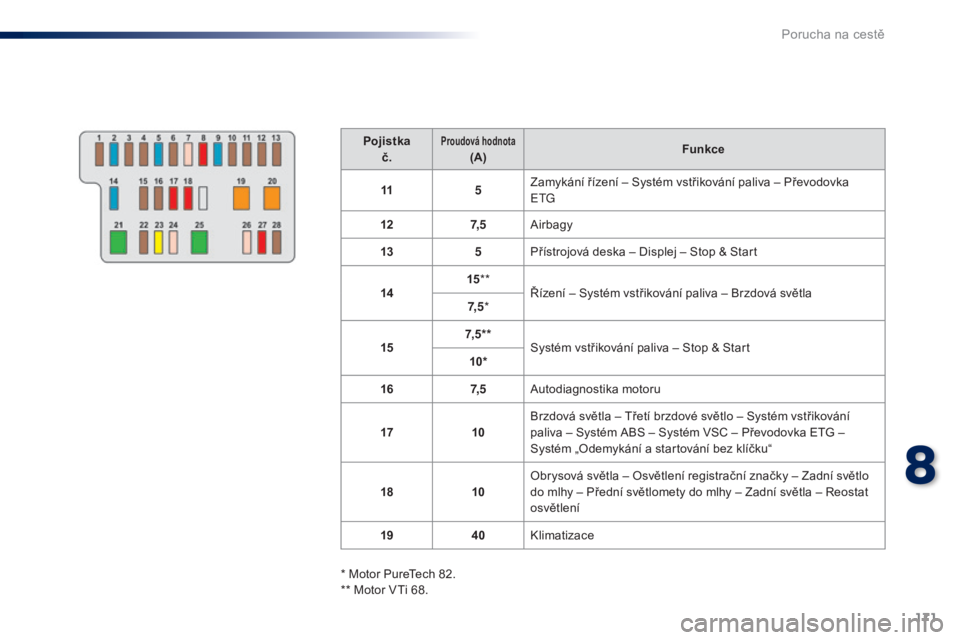

Pojistkač.Proudová hodnota(A) Funkce
11 5Zamykání řízení – Systém vstřikování paliva – Převodovka
e
tg
12 7,
5 Airbagy
13 5Přístrojová deska – Displej – Stop & Start
14 15
**
Řízení – Systém vstřikování paliva – Brzdová světla
7, 5 *
15 7, 5 * *
Systém vstřikování paliva – Stop & Start
10*
16 7, 5Autodiagnostika motoru
17 10Brzdová světla – Třetí brzdové světlo – Systém vstřikování
paliva – Systém ABS – Systém VSC – Převodovka ETG –
Systém „Odemykání a startování bez klíčku“
18 10Obrysová světla – Osvětlení registrační značky – Zadní světlo
do mlhy – Přední světlomety do mlhy – Zadní světla – Reostat
osvětlení
19 40Klimatizace
* Motor PureTech 82.
** Motor VTi 68.
8
Porucha na cestě
Page 174 of 269
172
108_cs_Chap08_en-cas-pannes_ed01-2016
Pojistkač.Proudová hodnota(A) Funkce
20 40Klimatizace – Autodiagnostika motoru – Obrysová světla –
Osvětlení registrační značky – Zadní světlo do mlhy – Přední
světlomety do mlhy – Zadní světla – Reostat osvětlení –
Brzdová světla – Třetí brzdové světlo – Systém vstřikování
paliva – Systém ABS – Systém VSC – Převodovka ETG
–
Systém „Odemykání a startování bez klíčku“ – Elektrické
ovládání oken
21 30Systém vstřikování paliva – Stop & Start – Hlavní řídicí jednotka
22** 7, 5Systém vstřikování paliva
23** 20Systém vstřikování paliva – Stop & Start
24 25Hlavní řídicí jednotka
25 30Elektrické ovládání oken
26 25Elektrické ovládání oken
27 10Klimatizace
28 5Zadní světlo do mlhy
** Motor VTi 68.
Porucha na cestě
Page 175 of 269
173
108_cs_Chap08_en-cas-pannes_ed01-2016
Pojistka
č.Proudová hodnota (A) Funkce
1 10Pravé potkávací světlo
2 10Levé potkávací světlo – Seřizování výšky sklonu světlometů
3 7, 5Pravé dálkové světlo
4 7, 5Levé dálkové světlo – Přístrojová deska – Displej
5 * 15Systém vstřikování paliva
6 * 7, 5Systém vstřikování paliva
7 * 15Systém vstřikování paliva
8 * 7, 5Ventilátory chlazení
9 7, 5Klimatizace
10 ** 7, 5Systém vstřikování paliva – Brzdová světla – Třetí brzdové
světlo
11 5Stropní světlo – Osvětlení zavazadlového prostoru
12 10Směrová světla – Výstražná světla – Přístrojová deska – Displej
Pojistky v motorovém prostoru
F Vycvakněte plastový kryt umístěný v úrovni
spodní části čelního skla stisknutím obou
jazýčků.
F
P
ro přístup k pojistkám vycvakněte kryt
pojistkové skříňky stisknutím západky
vpravo.
Po zásahu kryt velmi pečlivě uzavřete.
* Motor PureTech 82.
** Motor VTi 68.
8
Porucha na cestě
Page 176 of 269
174
108_cs_Chap08_en-cas-pannes_ed01-2016

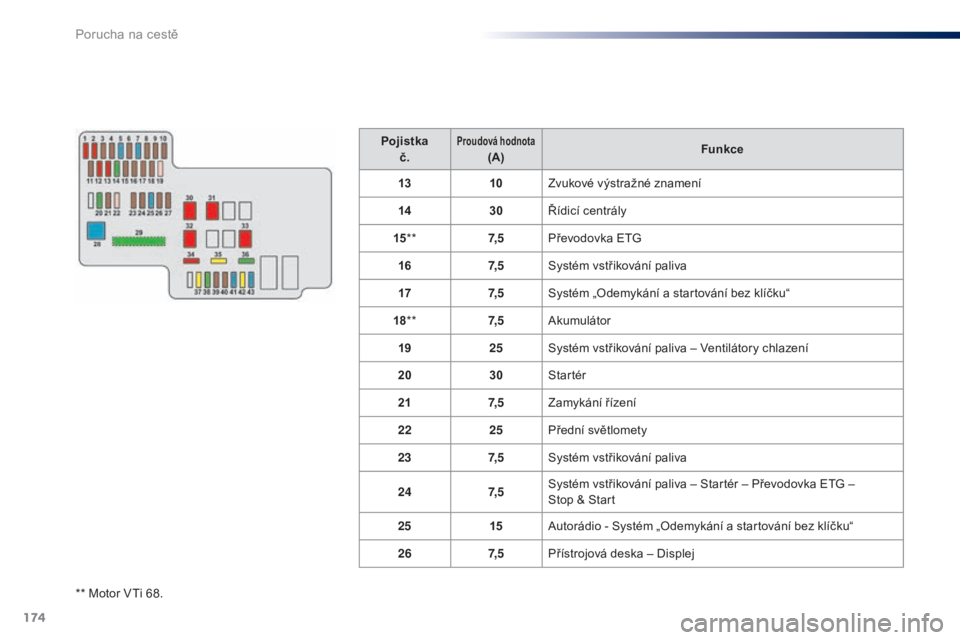

** Motor VTi 68.Pojistka
č.
Proudová hodnota(A) Funkce
13 10Zvukové výstražné znamení
14 30Řídicí centrály
15 ** 7, 5Převodovka ETG
16 7, 5Systém vstřikování paliva
17 7, 5Systém „Odemykání a startování bez klíčku“
18 ** 7, 5Akumulátor
19 25Systém vstřikování paliva – Ventilátory chlazení
20 30Startér
21 7, 5Zamykání řízení
22 25Přední světlomety
23 7, 5Systém vstřikování paliva
24 7, 5Systém vstřikování paliva – Startér – Převodovka ETG –
Stop
& Start
25 15Autorádio - Systém „Odemykání a startování bez klíčku“
26 7, 5Přístrojová deska – Displej
Porucha na cestě
