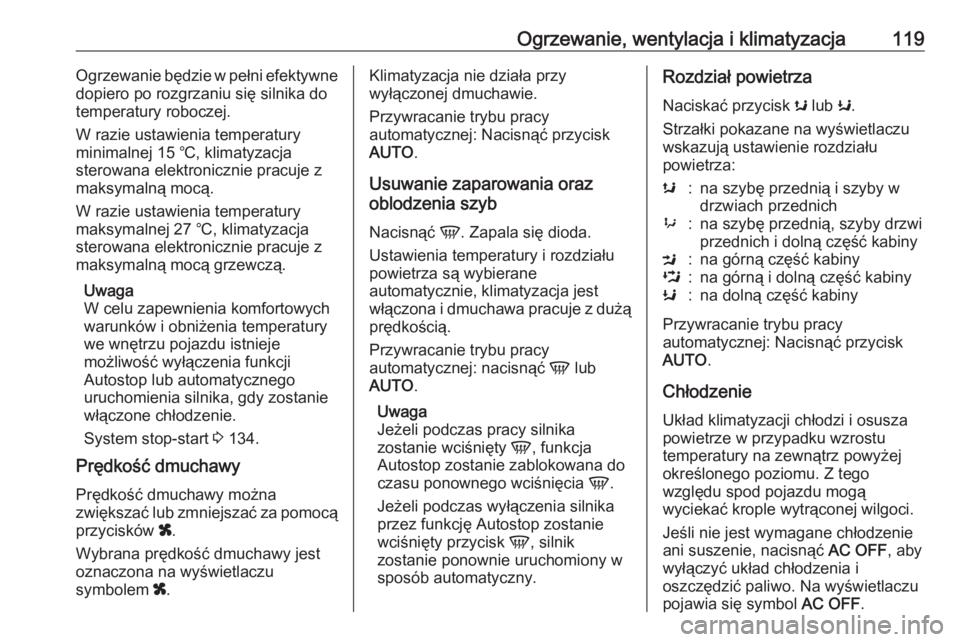

Ogrzewanie, wentylacja i klimatyzacja119Ogrzewanie będzie w pełni efektywne
dopiero po rozgrzaniu się silnika do temperatury roboczej.
W razie ustawienia temperatury
minimalnej 15 ℃, klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą.
W razie ustawienia temperatury
maksymalnej 27 ℃, klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Uwaga
W celu zapewnienia komfortowych
warunków i obniżenia temperatury
we wnętrzu pojazdu istnieje
możliwość wyłączenia funkcji
Autostop lub automatycznego
uruchomienia silnika, gdy zostanie włączone chłodzenie.
System stop-start 3 134.
Prędkość dmuchawy
Prędkość dmuchawy można
zwiększać lub zmniejszać za pomocą
przycisków x.
Wybrana prędkość dmuchawy jest
oznaczona na wyświetlaczu
symbolem x.Klimatyzacja nie działa przy
wyłączonej dmuchawie.
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Usuwanie zaparowania oraz
oblodzenia szyb
Nacisnąć V. Zapala się dioda.
Ustawienia temperatury i rozdziału
powietrza są wybierane
automatycznie, klimatyzacja jest
włączona i dmuchawa pracuje z dużą prędkością.
Przywracanie trybu pracy
automatycznej: nacisnąć V lub
AUTO .
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w
sposób automatyczny.Rozdział powietrza
Naciskać przycisk s lub K.
Strzałki pokazane na wyświetlaczu wskazują ustawienie rozdziału
powietrza:s:na szybę przednią i szyby w
drzwiach przednich9:na szybę przednią, szyby drzwi
przednich i dolną część kabinyM:na górną część kabinyL:na górną i dolną część kabinyK:na dolną część kabiny
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Chłodzenie
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej
określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli nie jest wymagane chłodzenie
ani suszenie, nacisnąć AC OFF, aby
wyłączyć układ chłodzenia i
oszczędzić paliwo. Na wyświetlaczu
pojawia się symbol AC OFF.

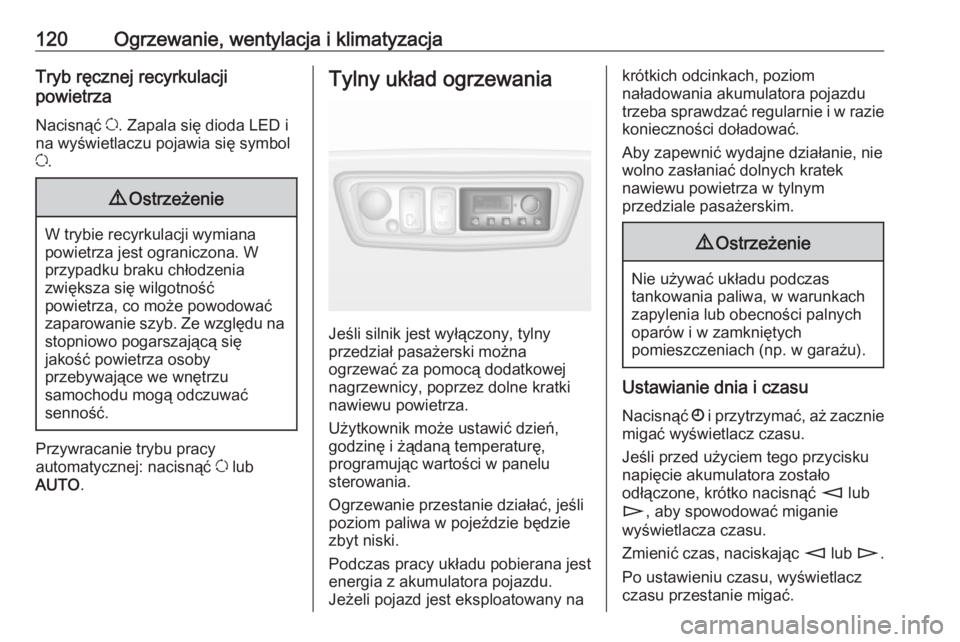

120Ogrzewanie, wentylacja i klimatyzacjaTryb ręcznej recyrkulacji
powietrza
Nacisnąć u. Zapala się dioda LED i
na wyświetlaczu pojawia się symbol u .9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
zaparowanie szyb. Ze względu na stopniowo pogarszającą się
jakość powietrza osoby
przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Przywracanie trybu pracy
automatycznej: nacisnąć u lub
AUTO .
Tylny układ ogrzewania
Jeśli silnik jest wyłączony, tylny
przedział pasażerski można
ogrzewać za pomocą dodatkowej
nagrzewnicy, poprzez dolne kratki
nawiewu powietrza.
Użytkownik może ustawić dzień,
godzinę i żądaną temperaturę,
programując wartości w panelu
sterowania.
Ogrzewanie przestanie działać, jeśli poziom paliwa w pojeździe będzie
zbyt niski.
Podczas pracy układu pobierana jest
energia z akumulatora pojazdu.
Jeżeli pojazd jest eksploatowany na
krótkich odcinkach, poziom
naładowania akumulatora pojazdu
trzeba sprawdzać regularnie i w razie
konieczności doładować.
Aby zapewnić wydajne działanie, nie wolno zasłaniać dolnych kratek
nawiewu powietrza w tylnym
przedziale pasażerskim.9 Ostrzeżenie
Nie używać układu podczas
tankowania paliwa, w warunkach
zapylenia lub obecności palnych
oparów i w zamkniętych
pomieszczeniach (np. w garażu).
Ustawianie dnia i czasu
Nacisnąć Ö i przytrzymać, aż zacznie
migać wyświetlacz czasu.
Jeśli przed użyciem tego przycisku
napięcie akumulatora zostało
odłączone, krótko nacisnąć m lub
n , aby spowodować miganie
wyświetlacza czasu.
Zmienić czas, naciskając m lub n.
Po ustawieniu czasu, wyświetlacz
czasu przestanie migać.

Ogrzewanie, wentylacja i klimatyzacja121Następnie zaczyna migać
wyświetlacz dnia: ustawić dzień,
naciskając m lub n.
Po ustawieniu dnia, wyświetlacz
przestanie migać.
Wyświetlacz pozostanie
podświetlony przez około 15 sekund
od wyłączenia zapłonu.
Obsługa dodatkowej nagrzewnicy w tylnym przedziale pasażerskim
Nacisnąć Y, aby uruchomić
ogrzewanie. Na wyświetlaczu pojawi
się symbol Y sygnalizujący działanie
ogrzewania.
Zmiana czasu działania
ogrzewania
Przy wyłączonym ogrzewaniu (na
wyświetlaczu nie świeci się symbol
Y ), nacisnąć m i przytrzymać przez
około 3 sekundy, aż na wyświetlaczu
zacznie migać czas, na jaki
uruchamiane jest ogrzewanie.
Nacisnąć m lub n, aby zmienić
czas działania ogrzewania. Po
ustawieniu czasu wyświetlacz
gaśnie.Programowanie czasu
ogrzewania
Można zapamiętać maksymalnie trzy programy włączania ogrzewania.
Nacisnąć P odpowiednią ilość razy,
aby wybrać potrzebny program.
Krótko nacisnąć m lub n. Na
wyświetlaczu zacznie migać zaprogramowany czas.
Nacisnąć m lub n, aby ustawić
wymagany czas; gdy przestanie
migać wyświetlacz czasu, ustawić
dzień, naciskając m lub n.
Po ustawieniu czasu i dnia
wyświetlacz przestanie migać i
zostanie wyświetlony zegar.
Tryb przywoływania programu Aby uaktywnić zapamiętany program,
nacisnąć P odpowiednią ilość razy,
aż na wyświetlaczu pojawi się numer
programu.
Pozycja neutralna lub nie jest
aktywny żaden program
Nacisnąć P, tak aby na wyświetlaczu
nie był widoczny numer programu.Regulacja temperatury
Aby wyregulować temperaturę
ogrzewania, obrócić pokrętło na
panelu sterowania.obrót w prawo:Podwyższenie
temperaturyobrót w lewo:Obniżenie
temperatury
Tylny układ klimatyzacji
Klimatyzacja tyłu kabiny działa w
połączeniu z układem klimatyzacji
przedniej części kabiny.

122Ogrzewanie, wentylacja i klimatyzacjaBus
Tylne kratki nawiewu powietrza
Tylny przedział pasażerski jest
dodatkowo klimatyzowany przez
górne kratki nawiewu powietrza.
Prędkość dmuchawy
Wybrać wymaganą prędkość, aby
ustawić natężenie nawiewu
powietrza.
obrót w prawo:zwiększenie
natężenia
nawiewu
powietrzaobrót w lewo:zmniejszenie
natężenia
nawiewu
powietrzaKombi
Tylny przedział pasażerski jest
dodatkowo klimatyzowany przez
kratki nawiewu powietrza
umieszczone nad przedziałem
kierowcy i przedniego pasażera.
Przy włączonym układzie klimatyzacji
przedniego przedziału pasażerskiego wyregulować natężenie nawiewu,
wybierając odpowiednią prędkość.
Podczas używania układu
klimatyzacji kratki nawiewu powietrza
należy ustawić w położeniu otwartym, aby zapobiec formowaniu się lodu w
podzespołach układu wskutek braku
przepływu powietrza.
Nagrzewnica dodatkowa
Ogrzewacz płynu chłodzącego
silnika
Niezależny do pracy silnika zasilanypaliwem ogrzewacz płynu
chłodzącego silnika Eberspächer
umożliwia szybkie podgrzanie płynu
chłodzącego, dzięki czemu możliwe
jest ogrzanie wnętrza pojazdu przy
wyłączonym silniku.

Ogrzewanie, wentylacja i klimatyzacja1239Ostrzeżenie
Nie używać układu podczas
tankowania paliwa, w warunkach
zapylenia lub obecności palnych
oparów i w zamkniętych
pomieszczeniach (np. w garażu).
Przed uruchomieniem lub
zaprogramowaniem włączenia tego
układu należy przestawić układ
sterowania ogrzewania, wentylacji i
klimatyzacji na ogrzewanie, a
pokrętło rozdziału powietrza ustawić
w położeniu V.
Układ należy wyłączyć, gdy jego
działanie nie jest potrzebne.
Ogrzewanie wyłącza się
automatycznie po upływie
ustawionego czasu pracy.
Ogrzewanie przestaje też działać,
gdy poziom paliwa w pojeździe jest
zbyt niski.
Podczas pracy układu pobierana jest
energia z akumulatora pojazdu. Z
tego względu czas jazdy powinien
wynosić co najmniej tyle, ile czas
ogrzewania. Jeżeli pojazd jest
eksploatowany na krótkich
odcinkach, poziom naładowania
akumulatora pojazdu trzeba
sprawdzać regularnie i w razie
konieczności doładować.
W celu zagwarantowania sprawności układu nagrzewnicę dodatkową
należy uruchomić na krótko raz w miesiącu.
Urządzenia sterujące
Do włączania i wyłączania układu, a
także do programowania godziny
rozpoczęcia jazdy służą programator
i pilot zdalnego sterowania.
Timer (Stoper)1 X:służy do włączania/
wyłączania urządzenia
sterującego oraz do
zmiany wyświetlanych
informacji2 q
wstecz:służy do wyboru funkcji
w pasku menu oraz do
zmiany wartości3 pasek
menu:wyświetla dostępne
funkcje: Y, x , P , Ö i Y4 r
dalej:służy do wyboru funkcji
w pasku menu oraz do
zmiany wartości5 OK:służy do potwierdzania
wyboru
Nadajnik zdalnego sterowania

124Ogrzewanie, wentylacja i klimatyzacjaPrzyciski mają takie samo działanie
jak przyciski opisanego powyżej
programatora.
Aby włączyć pilota, nacisnąć X i
zwolnić, gdy na wyświetlaczu pojawi
się pasek menu. Na wyświetlaczu
pojawi się na krótko wskaźnik
sygnału i komunikat SENd, a
następnie zostanie pokazana
temperatura.9 Ostrzeżenie
Podczas tankowania paliwa
wyłączyć pilota zdalnego
sterowania i nagrzewnicę!
Aby wyłączyć pilota w celu
uniemożliwienia niezamierzonego
działania, nacisnąć i przytrzymać X.
Maksymalny zasięg pilota wynosi
600 metrów. Zasięg ten może ulec zmniejszeniu w zależności od
warunków otoczenia oraz przy słabej
baterii.
Poza użyciem pilota, ogrzewanie
można również włączyć na 30 minut
lub wyłączyć za pomocą przycisku na tablicy rozdzielczej.
Wymiana baterii
Baterię należy wymienić w przypadku
zmniejszenia się zasięgu pilota lub
wtedy, gdy miga symbol poziomu jej
naładowania.
Otworzyć pokrywę za pomocą
monety i wymienić baterię (CR 2430
lub odpowiednik), zwracając uwagę
na zachowanie prawidłowej
biegunowości – strona dodatnia ( <)
nowej baterii musi mieć kontakt ze
stykami dodatnimi. Założyć z
powrotem pokrywę.
Zużyte baterie należy poddać
utylizacji zgodnie z przepisami
ochrony środowiska.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Komunikaty usterek na wyświetlaczu
pilota
cobA:słaby sygnał –
zmienić pozycjęconP:brak sygnału –
podejść bliżejbALo:słaba bateria –
wymienić baterię

Ogrzewanie, wentylacja i klimatyzacja125Err:usterka układu –
skontaktować się z
warsztatemAdd,
AddE:układ znajduje się w trybie przypisywania
Przypisywanie pilota zdalnego
sterowania
W przypadku ponownego
podłączenia akumulatora pojazdu
dioda LED w przycisku na tablicy
rozdzielczej zapala się i układ
przeprowadza automatyczną
konfigurację menu pilota. Jeżeli dioda
LED miga, nacisnąć OK na pilocie,
wybrać Add lub AddE i potwierdzić.
Można również skonfigurować
dodatkowe piloty zdalnego
sterowania. Nacisnąć i przytrzymać
przycisk, aż dioda LED zacznie
migać, włączyć pilota, wybrać opcję
Add i potwierdzić.
Opcja AddE przypisuje wyłącznie
używanego aktualnie pilota i blokuje
wszystkie wcześniej skonfigurowane
piloty. Opcja Add pozwala przypisać
maksymalnie 4 piloty, ale układ
można obsługiwać wyłącznie jednym
pilotem na raz.
Obsługa
Ogrzewanie Y
Wybrać Y w pasku menu i
potwierdzić. Na wyświetlaczu miga
nastawiony czas włączenia
ogrzewania, np. L 30. Ustawienie
fabryczne wynosi 30 minut.
Aby tymczasowo zmienić czas
włączenia ogrzewania, nastawić
wartość za pomocą przycisku q lub
r i potwierdzić. Zakres regulacji
wartości wynosi od 10 do 120 minut.
Ze względu na pobór mocy przez
nagrzewnicę należy zwrócić uwagę
na odpowiednie ustawienie czasu
ogrzewania.
Aby wyłączyć, wybrać ponownie Y w
pasku menu i potwierdzić.
Wentylacja x
Wybrać x w pasku menu i
potwierdzić.
Czas działania wentylacji można zatwierdzić lub zmienić. Wyświetlony
czas działania zostaje zatwierdzony
bez potrzeby potwierdzenia.
Aby wyłączyć, wybrać ponownie x w
pasku menu i potwierdzić.Programowanie P
Istnieje możliwość zaprogramowania
maksymalnie 3 godzin rozpoczęcia
jazdy w ciągu jednego dnia lub
jednego tygodnia.
● Wybrać P w pasku menu i
potwierdzić.
● Wybrać żądany numer pozycji pamięci: 1, 2 lub 3 i potwierdzić.
● Nastawić dzień i potwierdzić.
● Nastawić godzinę i potwierdzić.
● Nastawić minuty i potwierdzić.
● Wybrać Y lub x i potwierdzić.
● W razie potrzeby, przed rozpoczęciem jazdy zmienić
czas włączenia i potwierdzić.
Następny numer pozycji pamięci,
który ma być włączony, jest
podkreślony i wyświetlony jest dzień
tygodnia. Powtórzyć powyższą
procedurę, aby zaprogramować
pozostałe pozycje pamięci.
Naciśnięcie X podczas
programowania powoduje
zakończenie procedury bez
zapisania zmian w programie.

126Ogrzewanie, wentylacja i klimatyzacjaAby usunąć zaprogramowaną
godzinę rozpoczęcia jazdy, wykonać kolejne kroki procedury
programowania do momentu, gdy
zacznie migać symbol ogrzewania Y.
Naciskać q lub r, aż pojawi się
komunikat oFF i potwierdzić.
Ogrzewanie wyłącza się
automatycznie po 5 minutach od
upływu zaprogramowanej godziny
rozpoczęcia jazdy.
Uwaga
Układ zdalnego sterowania jest
wyposażony w czujnik temperatury,
który oblicza czas włączenia w
zależności od temperatury
otoczenia i żądanego poziomu
ogrzewania (ECO lub HIGH). Układ
włącza się automatycznie
przedziale czasu od 5 do 60 minut
przed zaprogramowaną godziną
rozpoczęcia jazdy.
Nastawianie dnia tygodnia, godziny i
czasu włączenia ogrzewania Ö
W przypadku odłączenia
akumulatora pojazdu lub zbyt
niskiego napięcia akumulatora,
konieczne jest zresetowanie
urządzenia.● Wybrać Ö i potwierdzić.
● Nastawić dzień tygodnia i potwierdzić.
● Zmienić godzinę i potwierdzić.
● Zmienić minuty i potwierdzić.
● Zmienić domyślny czas włączenia ogrzewania i
potwierdzić.
Poziom ogrzewania Y
Preferowany poziom ogrzewania dla
zaprogramowanych godzin
rozpoczęcia jazdy można nastawić
na ECO lub HIGH.
Wybrać Y i potwierdzić. Na
wyświetlaczu miga komunikat ECO
lub HIGH. Zmienić ustawienie za pomocą przycisku q lub r i
potwierdzić.Kratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
Przy włączonym chłodzeniu musi być otwarta przynajmniej jedna kratka
nawiewu powietrza, aby nie doszło do oblodzenia parownika wskutek braku
ruchu powietrza.
Środkowe kratki nawiewu
powietrza
W celu otwarcia kratki nacisnąć ją.
