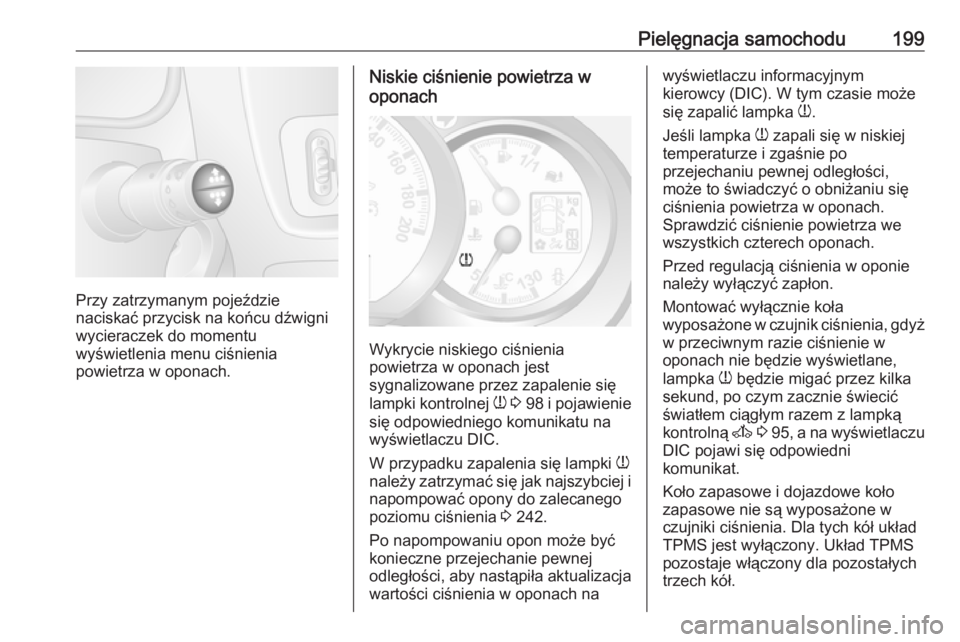

Pielęgnacja samochodu199
Przy zatrzymanym pojeździe
naciskać przycisk na końcu dźwigni
wycieraczek do momentu
wyświetlenia menu ciśnienia
powietrza w oponach.
Niskie ciśnienie powietrza w
oponach
Wykrycie niskiego ciśnienia
powietrza w oponach jest
sygnalizowane przez zapalenie się
lampki kontrolnej w 3 98 i pojawienie
się odpowiedniego komunikatu na
wyświetlaczu DIC.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
poziomu ciśnienia 3 242.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości, aby nastąpiła aktualizacja
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy (DIC). W tym czasie może
się zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po
przejechaniu pewnej odległości,
może to świadczyć o obniżaniu się
ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza we
wszystkich czterech oponach.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.
Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż w przeciwnym razie ciśnienie w
oponach nie będzie wyświetlane,
lampka w będzie migać przez kilka
sekund, po czym zacznie świecić
światłem ciągłym razem z lampką
kontrolną A 3 95 , a na wyświetlaczu
DIC pojawi się odpowiedni
komunikat.
Koło zapasowe i dojazdowe koło
zapasowe nie są wyposażone w
czujniki ciśnienia. Dla tych kół układ
TPMS jest wyłączony. Układ TPMS
pozostaje włączony dla pozostałych
trzech kół.

200Pielęgnacja samochoduLampka kontrolna w i odpowiedni
komunikat pojawiają się przy każdym
włączeniu zapłonu, do czasu
napompowania opon do prawidłowej
wartości ciśnienia.
Wyświetlacz informacyjny kierowcy
(DIC) 3 100.
Komunikaty pokazywane na
wyświetlaczu 3 101.
Przebicie opony
Wykrycie przebicia lub bardzo
niskiego ciśnienia powietrza w oponie jest sygnalizowane przez zapalenie
się lampki kontrolnej w razem z
lampką C 3 96 i pojawienie się
odpowiedniego komunikatu na
wyświetlaczu DIC. Zatrzymać pojazd
i wyłączyć silnik.
Ciśnienie w oponach 3 242, zestaw
do naprawy opon 3 203, koło
zapasowe 3 208, zmiana koła
3 206.Zależność od temperatury
Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się.
Wartości ciśnienia podane na
naklejce z informacjami o oponach
lub w tabeli wartości ciśnienia w
oponach dotyczą opon w stanie
zimnym, czyli o temperaturze 20 °C.
Każdy wzrost temperatury o 10 °C
powoduje wzrost ciśnienia o blisko
10 kPa (0,1 bara). Należy uwzględnić ten fakt podczas sprawdzania
rozgrzanych opon.
Wartości ciśnienia opon pokazywane
na wyświetlaczu DIC są ciśnieniami bieżącymi. Gdy opona ostygnie,
wyświetlana wartość zmniejszy się,
co nie sygnalizuje ulatniania się
powietrza.Funkcja kalibracji
Po zmianie kół konieczna jest
kalibracja układu TPMS.
Przy zatrzymanym pojeździe wybrać
menu ciśnienia powietrza w oponach
na wyświetlaczu DIC, naciskając
przycisk na końcu dźwigni
wycieraczek. Nacisnąć i przytrzymać
przycisk przez około 5 sekundy w
celu uruchomienia kalibracji. Na
wyświetlaczu DIC pojawi się
odpowiedni komunikat.
W celu ukończenia procesu kalibracji może być wymagane kilka minut
jazdy z prędkością powyżej 40 km/h.

Pielęgnacja samochodu201W tym czasie system może
dostarczyć tylko ograniczoną ilość
informacji.
Jeśli podczas procesu kalibracji występuje problem, lampka kontrolna
w pozostaje zapalona i na
wyświetlaczu DIC pokazuje się
komunikat ostrzegawczy.
Wyświetlacz informacyjny kierowcy
(DIC) 3 100.
Komunikaty pokazywane na
wyświetlaczu 3 101.
Informacje ogólne
Używanie łańcuchów na koła lub
dostępnego w handlu szczeliwa
wypełniającego przebitą oponę może wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie zestawów do naprawy
opon dopuszczonych przez
producenta.
Zestaw do naprawy opon 3 203,
łańcuchy na koła 3 202.
Sygnały emitowane przez
zewnętrzne urządzenia radiowe o
dużej mocy mogą zakłócać działanie
układu TPMS.Po każdej wymianie opon trzeba
wymontować i wykonać obsługę
serwisową czujników TPMS w
warsztacie.
Głębokość bieżnika
Głębokość bieżnika należy
sprawdzać regularnie.
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe,
gdy głębokość bieżnika zmniejszy się do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względu na bezpieczeństwo
zaleca się, by głębokość bieżnika
opon na tej samej osi nie różniła się o więcej niż 2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność

202Pielęgnacja samochoduprzeprogramowania
prędkościomierza elektronicznego, zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.
Po założeniu opon o innym rozmiarze
należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką.9 Ostrzeżenie
Zamontowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne
Należy używać osłon ozdobnych i opon dopuszczonych do użytku przez producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła napędowe.
W przypadku pojazdów z
bliźniaczymi kołami tylnymi łańcuchy
można zakładać wyłącznie na
zewnętrzne koła.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 15 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Założone na koła łańcuchy mogą
stykać się z osłonami ozdobnymi
stalowych obręczy kół. Osłony należy wówczas zdjąć.
Z łańcuchami na kołach można
jechać z prędkością najwyżej
50 km/h. Odcinki pokonywane na
drogach wolnych od śniegu powinny
być krótkie, ponieważ na twardej
nawierzchni łańcuchy szybko się
ścierają i mogą pęknąć.

Pielęgnacja samochodu203Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń znajdujących się
w pobliżu obręczy koła.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Włączyć hamulec postojowy i bieg
neutralny (manualna skrzynia
biegów) lub N (manualno-
automatyczna skrzynia biegów).
Zestaw naprawczy znajduje się pod
przednim fotelem. Przesunąć fotel
całkowicie w przód i złożyć oparcie,
aby uzyskać dostęp do zestawu.
1. Wyjąć zestaw do naprawy opon spod przedniego siedzenia.
2. Wyjąć sprężarkę.
3. Wyjąć elektryczny przewód zasilający (elektryczne przewodyzasilające) i przewód elastyczny
powietrza ze schowka
znajdującego się pod spodem
sprężarki.4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór oponykońcówkę przewodu do
napełniania szczeliwem.

204Pielęgnacja samochodu8. Przełącznik kołyskowy nasprężarce musi być ustawiony wpołożeniu O.
9.
Podłączyć czerwony < przewód
zasilający sprężarki do styku
rozruchowego 3 211.
Uwaga
W zależności od modelu, styk
rozruchowy może być umieszczony
z lewej lub prawej strony komory
silnika.
10. Czarny ] przewód zasilający
podłączyć do punktu styku z masą samochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów zawieszenia silnika.
Uwaga
W zależności od rodzaju zestawu do naprawy opon, może być konieczne
podłączenie jednego przewodu
zasilającego do gniazdka zasilania
lub gniazdka zapalniczki.
W przypadku tego typu nie będzie
czerwonego < i czarnego ]
przewodu zasilającego.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
11. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
12. Manometr sprężarki przez chwilę wskazuje ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
13. Po wtłoczeniu całości szczeliwa do opony. Rozpocznie się jej
pompowanie.

Pielęgnacja samochodu205
14. Właściwe ciśnienie w oponiepowinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie w
oponach 3 242. Po uzyskaniu
prawidłowego ciśnienia wyłączyć
sprężarkę, ustawiając przełącznik kołyskowy w położeniu O.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przestawić pojazd o jeden obrót opony (około
2 metrów). Ponownie podłączyć
zestaw do naprawy opon i
kontynuować pompowanie przez
10 minut. Jeśli nadal nie można
osiągnąć zalecanej wartości
ciśnienia, uszkodzenie opony jest
zbyt poważne. Należy skorzystać
z pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się przy wskaźniku
ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
15. Odłączyć zestaw do naprawy opon.
16. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
17. Z zestawu naprawczego zdjąć naklejkę z oznaczeniemprędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
18. Dokręcić przewód do napełniania szczeliwem do wolnego złącza na
pojemniku ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować pojemnik ze
szczeliwem w plastikowej torbie.
Schować zestaw do naprawy
opon pod przednim fotelem.
19. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie,
korzystając ze sprężarki. W tym
celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
20. Jeśli ciśnienie w oponie przekracza 3,1 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż

206Pielęgnacja samochodudo stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
3,1 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
21. Schować zestaw do naprawy opon pod przednim fotelem.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok. -30°C.
Zmiana koła W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 203.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Włączyć hamulec postojowy i bieg pierwszy lub wsteczny
(manualna skrzynia biegów) lub N (manualno-automatyczna
skrzynia biegów).
● Wyłączyć układ zawieszenia pneumatycznego 3 138.
● Wyjąć koło zapasowe 3 208.● Nie zmieniać jednocześnie
więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed zamontowaniem koła oczyścić śruby/nakrętki i gwint.9Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
