2016 OPEL MOVANO_B Instrukcja obsługi (in Polish)

Schowki79Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty powinny być równomiernie rozłożone i jak
najbardziej wysunięte do przodu.
Jeśli przedmioty takie są
układane piętrowo, najcięższe
powinny zostać umieszczone na
spodzie.
● Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 75.
● Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić
jakichkolwiekniezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną. Ponadto tablica
rejestracyjna samochodu jest
dobrze widoczna i właściwie
podświetlona tylko przy
zamkniętych drzwiach.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 224) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu

80Schowkiw tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
● Dopuszczalne obciążenie (w tym
masa bagażnika dachowego)
standardowych wersji dachuwynosi 200 kg . Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

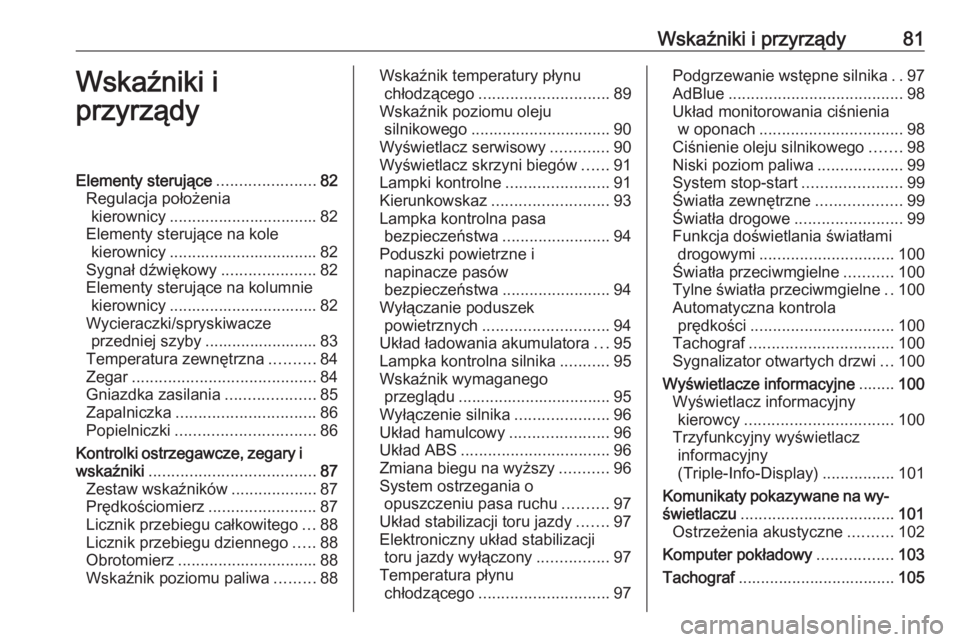

Wskaźniki i przyrządy81Wskaźniki i
przyrządyElementy sterujące ......................82
Regulacja położenia kierownicy ................................. 82
Elementy sterujące na kole kierownicy ................................. 82
Sygnał dźwiękowy .....................82
Elementy sterujące na kolumnie kierownicy ................................. 82
Wycieraczki/spryskiwacze przedniej szyby ......................... 83
Temperatura zewnętrzna ..........84
Zegar ......................................... 84
Gniazdka zasilania ....................85
Zapalniczka ............................... 86
Popielniczki ............................... 86
Kontrolki ostrzegawcze, zegary i
wskaźniki ..................................... 87
Zestaw wskaźników ...................87
Prędkościomierz ........................87
Licznik przebiegu całkowitego ...88
Licznik przebiegu dziennego .....88
Obrotomierz ............................... 88
Wskaźnik poziomu paliwa .........88Wskaźnik temperatury płynu
chłodzącego ............................. 89
Wskaźnik poziomu oleju silnikowego ............................... 90
Wyświetlacz serwisowy .............90
Wyświetlacz skrzyni biegów ......91
Lampki kontrolne .......................91
Kierunkowskaz .......................... 93
Lampka kontrolna pasa bezpieczeństwa ........................94
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ........................94
Wyłączanie poduszek powietrznych ............................ 94
Układ ładowania akumulatora ...95
Lampka kontrolna silnika ...........95
Wskaźnik wymaganego przeglądu .................................. 95
Wyłączenie silnika .....................96
Układ hamulcowy ......................96
Układ ABS ................................. 96
Zmiana biegu na wyższy ...........96
System ostrzegania o opuszczeniu pasa ruchu ..........97
Układ stabilizacji toru jazdy .......97
Elektroniczny układ stabilizacji toru jazdy wyłączony ................97
Temperatura płynu chłodzącego ............................. 97Podgrzewanie wstępne silnika ..97
AdBlue ....................................... 98
Układ monitorowania ciśnienia w oponach ................................ 98
Ciśnienie oleju silnikowego .......98
Niski poziom paliwa ...................99
System stop-start ......................99
Światła zewnętrzne ...................99
Światła drogowe ........................99
Funkcja doświetlania światłami drogowymi .............................. 100
Światła przeciwmgielne ...........100
Tylne światła przeciwmgielne ..100
Automatyczna kontrola prędkości ................................ 100
Tachograf ................................ 100
Sygnalizator otwartych drzwi ...100
Wyświetlacze informacyjne ........100
Wyświetlacz informacyjny kierowcy ................................. 100
Trzyfunkcyjny wyświetlacz informacyjny
(Triple-Info-Display) ................101
Komunikaty pokazywane na wy‐
świetlaczu .................................. 101
Ostrzeżenia akustyczne ..........102
Komputer pokładowy .................103
Tachograf ................................... 105

82Wskaźniki i przyrządyElementy sterujące
Regulacja położenia kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać układ
automatycznej kontroli prędkości i
ogranicznik prędkości.
Układ automatycznej kontroli
prędkości i ogranicznik prędkości
3 157.
Sygnał dźwiękowy
Nacisnąć przycisk j.
Sygnał dźwiękowy można włączyć
niezależnie od położenia wyłącznika
zapłonu.
Elementy sterujące na kolumnie kierownicy
System Infotainment można
obsługiwać również za pomocą
elementów sterujących znajdujących
się na kolumnie kierownicy.
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.

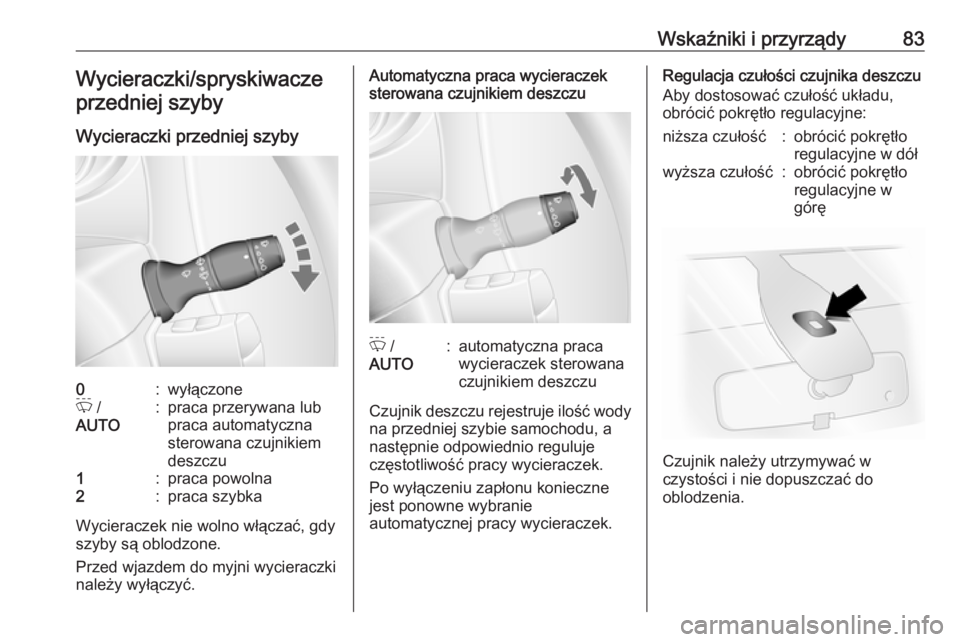

Wskaźniki i przyrządy83Wycieraczki/spryskiwaczeprzedniej szyby
Wycieraczki przedniej szyby0:wyłączoneP /
AUTO:praca przerywana lub
praca automatyczna
sterowana czujnikiem
deszczu1:praca powolna2:praca szybka
Wycieraczek nie wolno włączać, gdy
szyby są oblodzone.
Przed wjazdem do myjni wycieraczki
należy wyłączyć.
Automatyczna praca wycieraczek sterowana czujnikiem deszczuP /
AUTO:automatyczna praca
wycieraczek sterowana
czujnikiem deszczu
Czujnik deszczu rejestruje ilość wody
na przedniej szybie samochodu, a
następnie odpowiednio reguluje
częstotliwość pracy wycieraczek.
Po wyłączeniu zapłonu konieczne
jest ponowne wybranie
automatycznej pracy wycieraczek.
Regulacja czułości czujnika deszczu
Aby dostosować czułość układu,
obrócić pokrętło regulacyjne:niższa czułość:obrócić pokrętło
regulacyjne w dółwyższa czułość:obrócić pokrętło
regulacyjne w
górę
Czujnik należy utrzymywać w
czystości i nie dopuszczać do
oblodzenia.

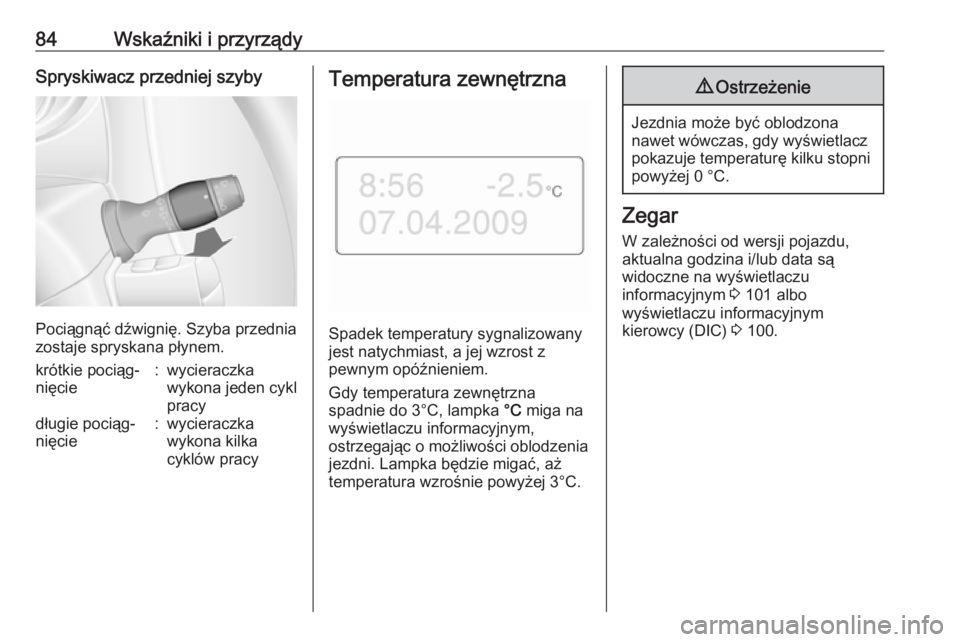

84Wskaźniki i przyrządySpryskiwacz przedniej szyby
Pociągnąć dźwignię. Szyba przednia
zostaje spryskana płynem.
krótkie pociąg‐
nięcie:wycieraczka
wykona jeden cykl
pracydługie pociąg‐
nięcie:wycieraczka
wykona kilka
cyklów pracyTemperatura zewnętrzna
Spadek temperatury sygnalizowany
jest natychmiast, a jej wzrost z
pewnym opóźnieniem.
Gdy temperatura zewnętrzna
spadnie do 3°C, lampka °C miga na
wyświetlaczu informacyjnym,
ostrzegając o możliwości oblodzenia
jezdni. Lampka będzie migać, aż
temperatura wzrośnie powyżej 3°C.
9 Ostrzeżenie
Jezdnia może być oblodzona
nawet wówczas, gdy wyświetlacz
pokazuje temperaturę kilku stopni
powyżej 0 °C.
Zegar
W zależności od wersji pojazdu,
aktualna godzina i/lub data są
widoczne na wyświetlaczu
informacyjnym 3 101 albo
wyświetlaczu informacyjnym
kierowcy (DIC) 3 100.

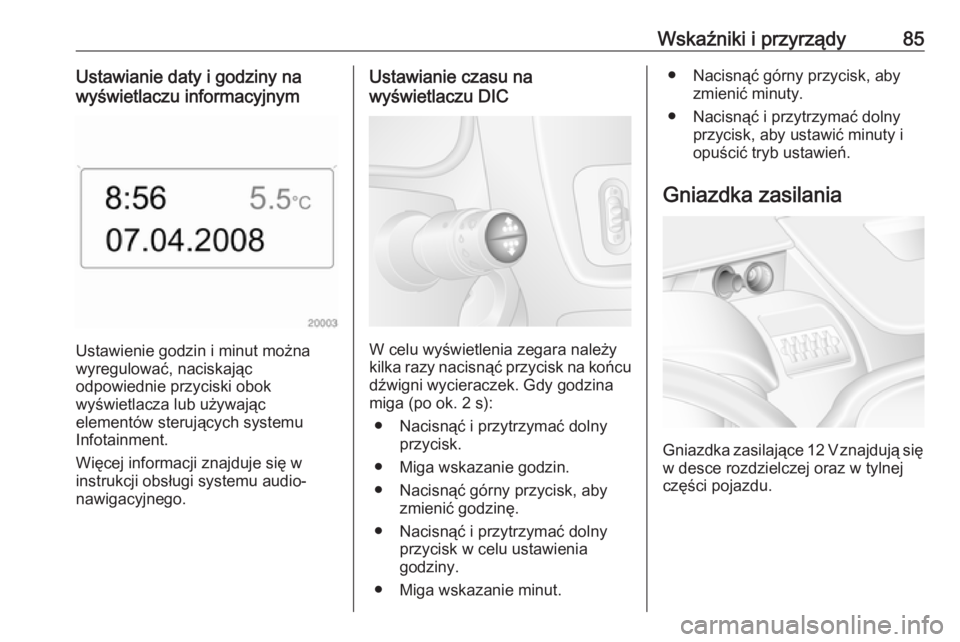

Wskaźniki i przyrządy85Ustawianie daty i godziny na
wyświetlaczu informacyjnym
Ustawienie godzin i minut można
wyregulować, naciskając
odpowiednie przyciski obok
wyświetlacza lub używając
elementów sterujących systemu
Infotainment.
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.
Ustawianie czasu na
wyświetlaczu DIC
W celu wyświetlenia zegara należy
kilka razy nacisnąć przycisk na końcu dźwigni wycieraczek. Gdy godzina
miga (po ok. 2 s):
● Nacisnąć i przytrzymać dolny przycisk.
● Miga wskazanie godzin.
● Nacisnąć górny przycisk, aby zmienić godzinę.
● Nacisnąć i przytrzymać dolny przycisk w celu ustawienia
godziny.
● Miga wskazanie minut.
● Nacisnąć górny przycisk, aby zmienić minuty.
● Nacisnąć i przytrzymać dolny przycisk, aby ustawić minuty i
opuścić tryb ustawień.
Gniazdka zasilania
Gniazdka zasilające 12 V znajdują się w desce rozdzielczej oraz w tylnej
części pojazdu.

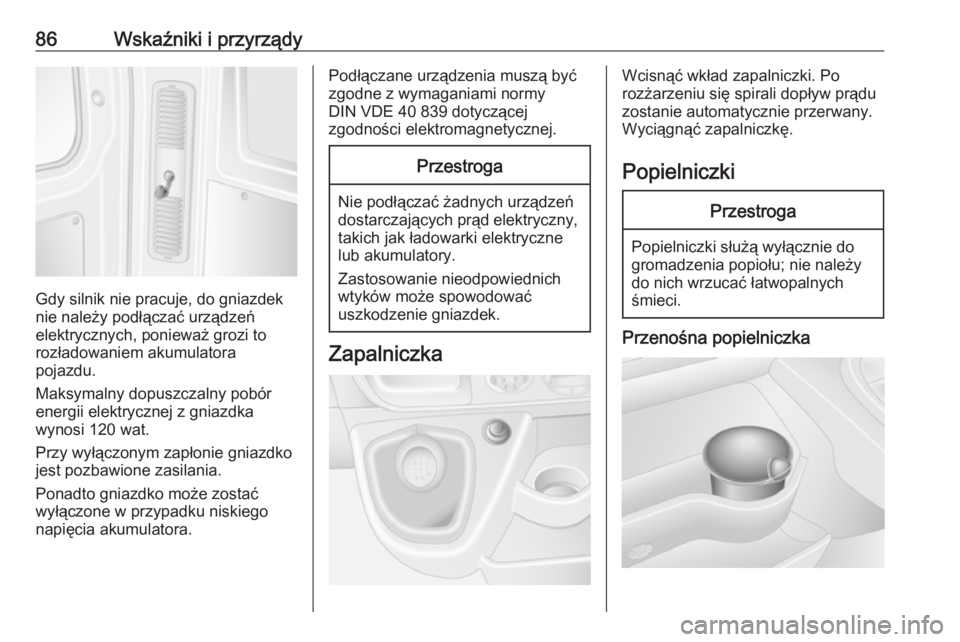

86Wskaźniki i przyrządy
Gdy silnik nie pracuje, do gniazdek
nie należy podłączać urządzeń
elektrycznych, ponieważ grozi to rozładowaniem akumulatora
pojazdu.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 wat.
Przy wyłączonym zapłonie gniazdko
jest pozbawione zasilania.
Ponadto gniazdko może zostać
wyłączone w przypadku niskiego
napięcia akumulatora.
Podłączane urządzenia muszą być
zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.Przestroga
Nie podłączać żadnych urządzeń
dostarczających prąd elektryczny,
takich jak ładowarki elektrycznelub akumulatory.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdek.
Zapalniczka
Wcisnąć wkład zapalniczki. Po
rozżarzeniu się spirali dopływ prądu
zostanie automatycznie przerwany.
Wyciągnąć zapalniczkę.
PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośna popielniczka
