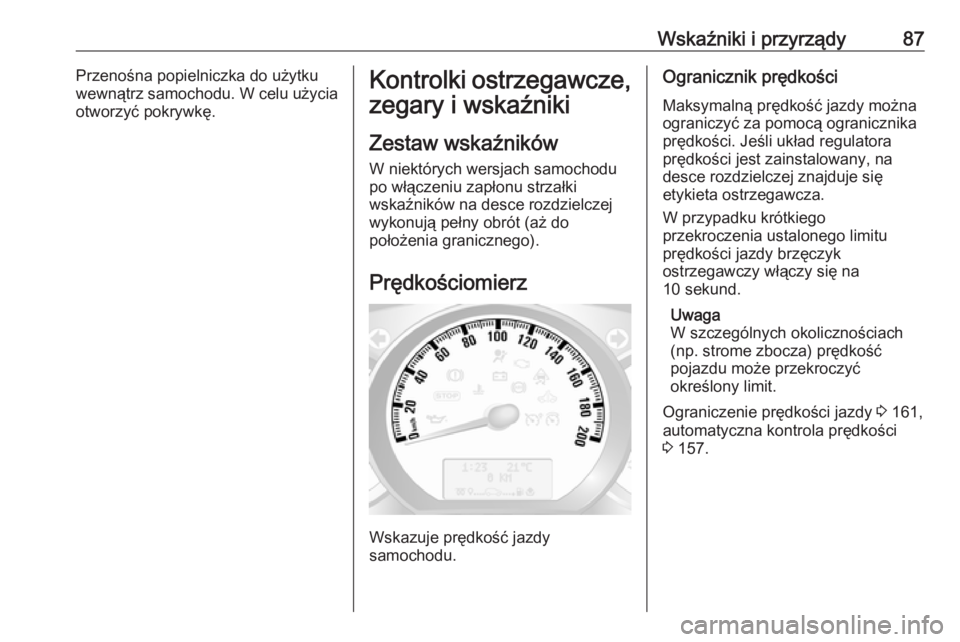

Wskaźniki i przyrządy87Przenośna popielniczka do użytku
wewnątrz samochodu. W celu użycia
otworzyć pokrywkę.Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W niektórych wersjach samochodu
po włączeniu zapłonu strzałki
wskaźników na desce rozdzielczej
wykonują pełny obrót (aż do
położenia granicznego).
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.
Ogranicznik prędkości
Maksymalną prędkość jazdy można
ograniczyć za pomocą ogranicznika
prędkości. Jeśli układ regulatora
prędkości jest zainstalowany, na
desce rozdzielczej znajduje się
etykieta ostrzegawcza.
W przypadku krótkiego
przekroczenia ustalonego limitu
prędkości jazdy brzęczyk
ostrzegawczy włączy się na
10 sekund.
Uwaga
W szczególnych okolicznościach
(np. strome zbocza) prędkość
pojazdu może przekroczyć
określony limit.
Ograniczenie prędkości jazdy 3 161,
automatyczna kontrola prędkości
3 157.

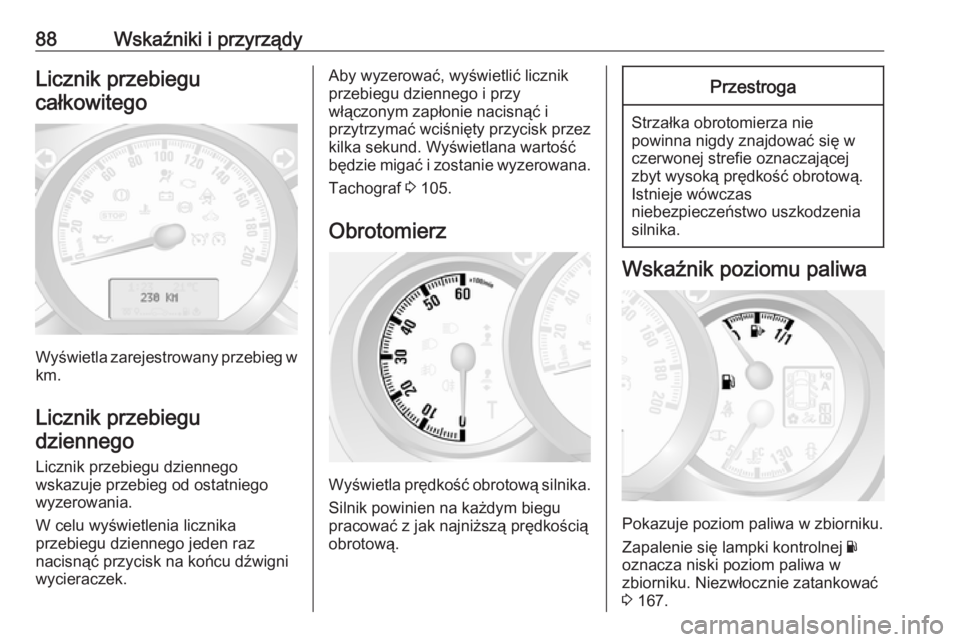

88Wskaźniki i przyrządyLicznik przebiegucałkowitego
Wyświetla zarejestrowany przebieg w
km.
Licznik przebiegu
dziennego
Licznik przebiegu dziennego
wskazuje przebieg od ostatniego wyzerowania.
W celu wyświetlenia licznika
przebiegu dziennego jeden raz
nacisnąć przycisk na końcu dźwigni
wycieraczek.
Aby wyzerować, wyświetlić licznik przebiegu dziennego i przy
włączonym zapłonie nacisnąć i
przytrzymać wciśnięty przycisk przez
kilka sekund. Wyświetlana wartość
będzie migać i zostanie wyzerowana.
Tachograf 3 105.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w zbiorniku. Niezwłocznie zatankować
3 167.

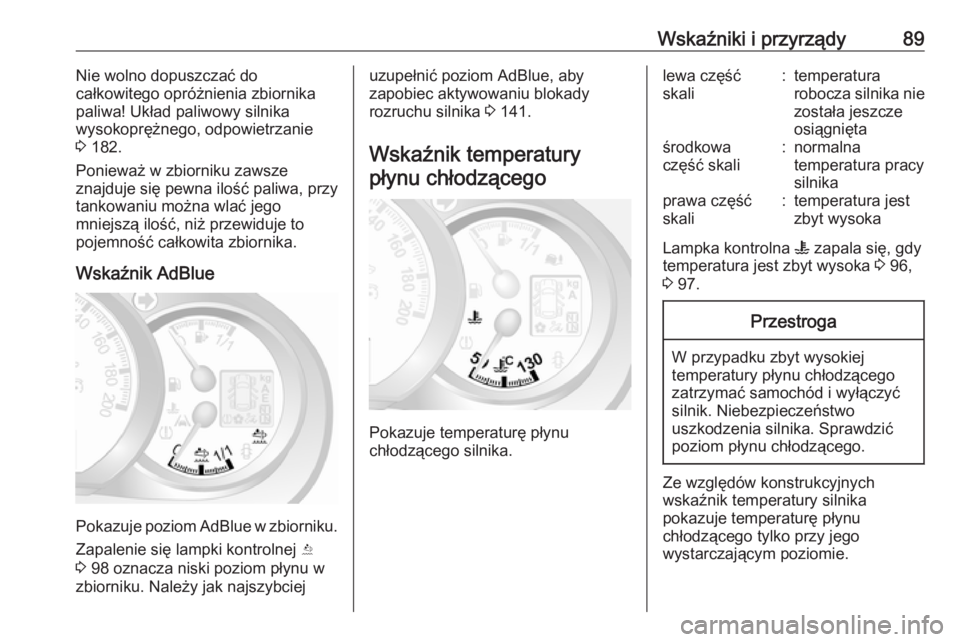

Wskaźniki i przyrządy89Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa! Układ paliwowy silnika
wysokoprężnego, odpowietrzanie
3 182.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Wskaźnik AdBlue
Pokazuje poziom AdBlue w zbiorniku.
Zapalenie się lampki kontrolnej Y
3 98 oznacza niski poziom płynu w
zbiorniku. Należy jak najszybciej
uzupełnić poziom AdBlue, aby
zapobiec aktywowaniu blokady
rozruchu silnika 3 141.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
lewa część
skali:temperatura
robocza silnika nie została jeszcze
osiągniętaśrodkowa
część skali:normalna
temperatura pracy
silnikaprawa część
skali:temperatura jest
zbyt wysoka
Lampka kontrolna W zapala się, gdy
temperatura jest zbyt wysoka 3 96,
3 97.
Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Ze względów konstrukcyjnych
wskaźnik temperatury silnika
pokazuje temperaturę płynu
chłodzącego tylko przy jego
wystarczającym poziomie.

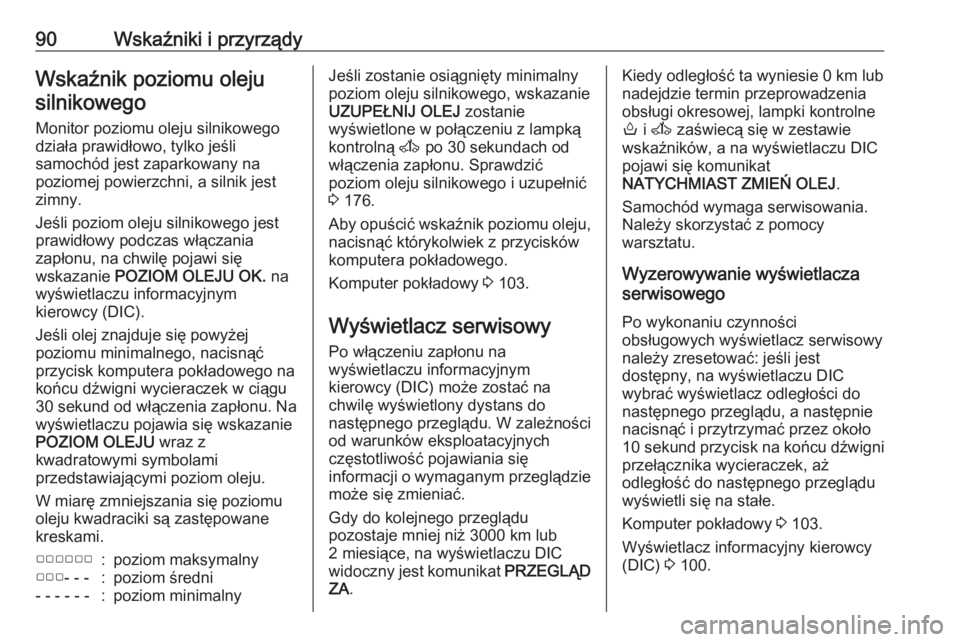

90Wskaźniki i przyrządyWskaźnik poziomu olejusilnikowego
Monitor poziomu oleju silnikowego
działa prawidłowo, tylko jeśli
samochód jest zaparkowany na
poziomej powierzchni, a silnik jest
zimny.
Jeśli poziom oleju silnikowego jest
prawidłowy podczas włączania
zapłonu, na chwilę pojawi się
wskazanie POZIOM OLEJU OK. na
wyświetlaczu informacyjnym
kierowcy (DIC).
Jeśli olej znajduje się powyżej
poziomu minimalnego, nacisnąć
przycisk komputera pokładowego na
końcu dźwigni wycieraczek w ciągu
30 sekund od włączenia zapłonu. Na
wyświetlaczu pojawia się wskazanie
POZIOM OLEJU wraz z
kwadratowymi symbolami
przedstawiającymi poziom oleju.
W miarę zmniejszania się poziomu
oleju kwadraciki są zastępowane
kreskami.▢▢▢▢▢▢:poziom maksymalny▢▢▢- - -:poziom średni- - - - - -:poziom minimalnyJeśli zostanie osiągnięty minimalny
poziom oleju silnikowego, wskazanie
UZUPEŁNIJ OLEJ zostanie
wyświetlone w połączeniu z lampką
kontrolną A po 30 sekundach od
włączenia zapłonu. Sprawdzić
poziom oleju silnikowego i uzupełnić
3 176.
Aby opuścić wskaźnik poziomu oleju,
nacisnąć którykolwiek z przycisków
komputera pokładowego.
Komputer pokładowy 3 103.
Wyświetlacz serwisowy
Po włączeniu zapłonu na
wyświetlaczu informacyjnym
kierowcy (DIC) może zostać na
chwilę wyświetlony dystans do
następnego przeglądu. W zależności
od warunków eksploatacyjnych
częstotliwość pojawiania się
informacji o wymaganym przeglądzie
może się zmieniać.
Gdy do kolejnego przeglądu
pozostaje mniej niż 3000 km lub
2 miesiące, na wyświetlaczu DIC
widoczny jest komunikat PRZEGLĄD
ZA .Kiedy odległość ta wyniesie 0 km lub
nadejdzie termin przeprowadzenia
obsługi okresowej, lampki kontrolne
o i A zaświecą się w zestawie
wskaźników, a na wyświetlaczu DIC
pojawi się komunikat
NATYCHMIAST ZMIEŃ OLEJ .
Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Wyzerowywanie wyświetlaczaserwisowego
Po wykonaniu czynności
obsługowych wyświetlacz serwisowy
należy zresetować: jeśli jest
dostępny, na wyświetlaczu DIC
wybrać wyświetlacz odległości do następnego przeglądu, a następnie
nacisnąć i przytrzymać przez około
10 sekund przycisk na końcu dźwigni
przełącznika wycieraczek, aż
odległość do następnego przeglądu
wyświetli się na stałe.
Komputer pokładowy 3 103.
Wyświetlacz informacyjny kierowcy (DIC) 3 100.

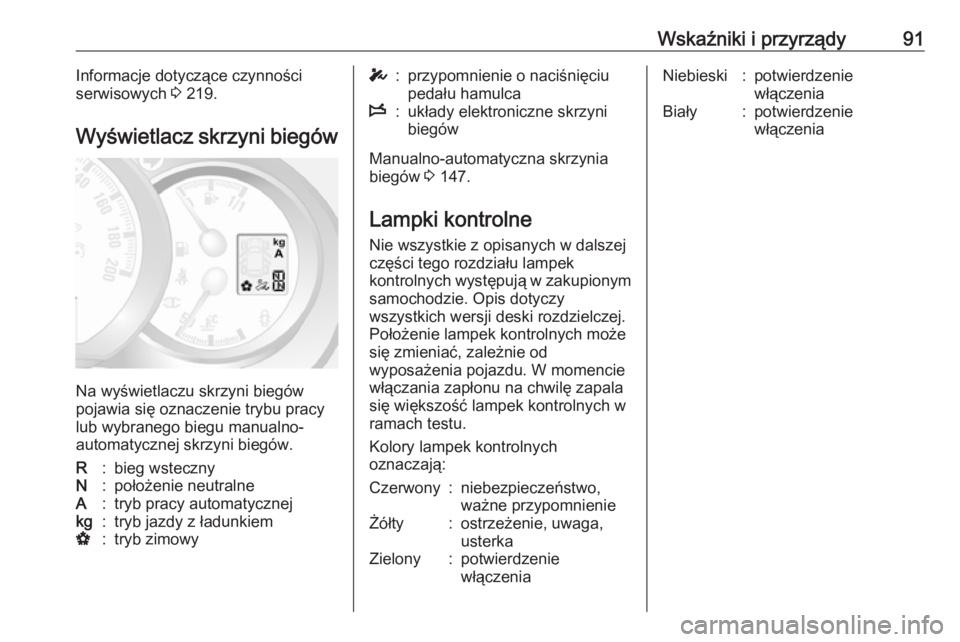

Wskaźniki i przyrządy91Informacje dotyczące czynności
serwisowych 3 219.
Wyświetlacz skrzyni biegów
Na wyświetlaczu skrzyni biegów
pojawia się oznaczenie trybu pracy
lub wybranego biegu manualno- automatycznej skrzyni biegów.
R:bieg wstecznyN:położenie neutralneA:tryb pracy automatycznejkg:tryb jazdy z ładunkiemV:tryb zimowyT:przypomnienie o naciśnięciu
pedału hamulcaW:układy elektroniczne skrzyni
biegów
Manualno-automatyczna skrzynia
biegów 3 147.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:
Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączeniaNiebieski:potwierdzenie
włączeniaBiały:potwierdzenie
włączenia

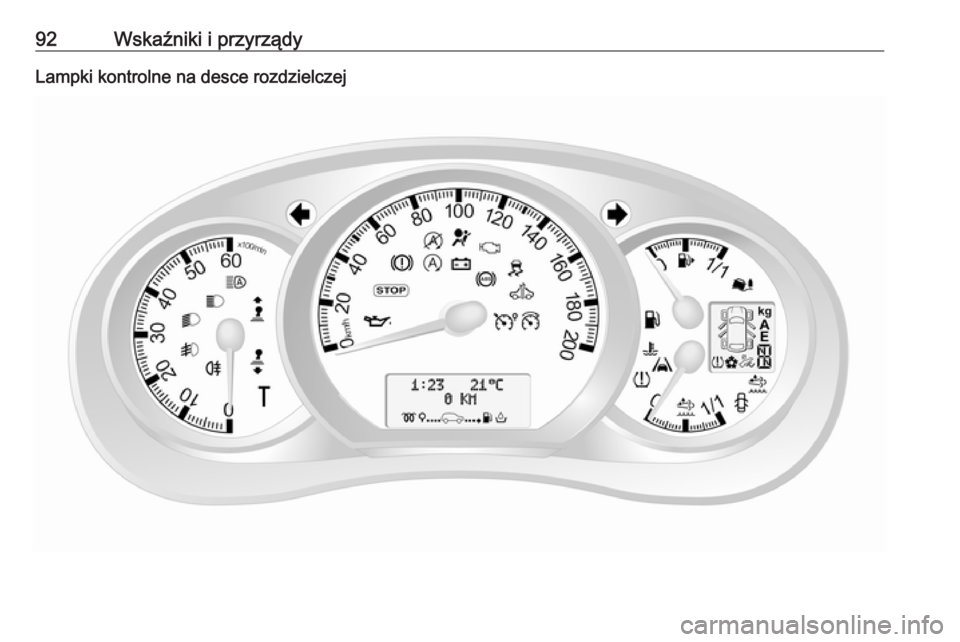

92Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej

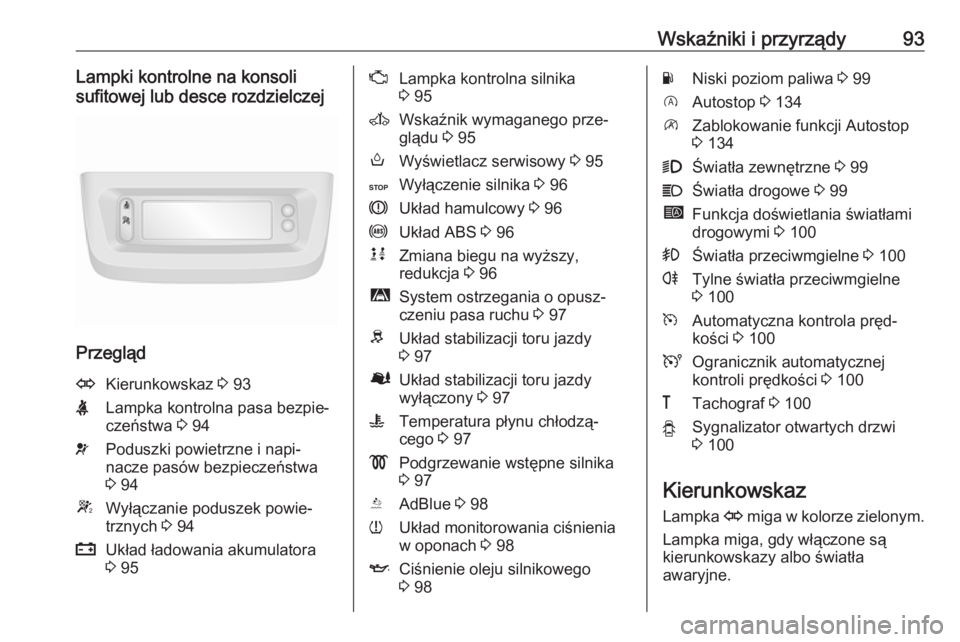

Wskaźniki i przyrządy93Lampki kontrolne na konsoli
sufitowej lub desce rozdzielczej
Przegląd
OKierunkowskaz 3 93XLampka kontrolna pasa bezpie‐
czeństwa 3 94vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 94WWyłączanie poduszek powie‐
trznych 3 94pUkład ładowania akumulatora
3 95ZLampka kontrolna silnika
3 95AWskaźnik wymaganego prze‐
glądu 3 95oWyświetlacz serwisowy 3 95CWyłączenie silnika 3 96RUkład hamulcowy 3 96uUkład ABS 3 96kjZmiana biegu na wyższy,
redukcja 3 96ìSystem ostrzegania o opusz‐
czeniu pasa ruchu 3 97RUkład stabilizacji toru jazdy
3 97ØUkład stabilizacji toru jazdy
wyłączony 3 97WTemperatura płynu chłodzą‐
cego 3 97!Podgrzewanie wstępne silnika
3 97YAdBlue 3 98wUkład monitorowania ciśnienia
w oponach 3 98ICiśnienie oleju silnikowego
3 98YNiski poziom paliwa 3 99DAutostop 3 134\Zablokowanie funkcji Autostop
3 1349Światła zewnętrzne 3 99CŚwiatła drogowe 3 99íFunkcja doświetlania światłami
drogowymi 3 100>Światła przeciwmgielne 3 100rTylne światła przeciwmgielne
3 100mAutomatyczna kontrola pręd‐
kości 3 100UOgranicznik automatycznej
kontroli prędkości 3 100&Tachograf 3 100ySygnalizator otwartych drzwi
3 100
Kierunkowskaz
Lampka O miga w kolorze zielonym.
Lampka miga, gdy włączone są
kierunkowskazy albo światła
awaryjne.

94Wskaźniki i przyrządySzybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Włączenie kierunkowskazu jest
sygnalizowane dźwiękowym
sygnałem ostrzegawczym. Podczas jazdy z przyczepą wysokość sygnału
dźwiękowego jest inna.
Wymiana żarówki 3 183.
Bezpieczniki 3 191.
Kierunkowskazy 3 110.
Lampka kontrolna pasa bezpieczeństwa
Lampka X świeci w kolorze
czerwonym.
Jeśli pas bezpieczeństwa nie jest
zapięty, po przekroczeniu prędkości
około 16 km/h lampka X zaczyna
migać. Dodatkowo przez około
90 sekund słychać dźwiękowy sygnał
ostrzegawczy.
Po zapięciu pasa kontrolka zgaśnie.
Trzypunktowe pasy bezpieczeństwa
3 55.Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze żółtym.
Kontrolka zapala się na chwilę po
włączeniu zapłonu. Jeśli lampka w
ogóle się nie zaświeci bądź nagle
zaświeci się podczas jazdy, doszło do
usterki w układzie poduszek
powietrznych. Należy skorzystać z
pomocy warsztatu. W razie wypadku
układy te mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 53, 3 57.
Wyłączanie poduszek
powietrznych
Lampka kontrolna W świeci w
kolorze żółtym po włączeniu zapłonu
i pozostaje zapalona, jeśli poduszka
powietrzna pasażera została
wyłączona 3 61.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Poduszki powietrzne 3 57 , napinacze
pasów bezpieczeństwa 3 53,
wyłączanie poduszki powietrznej
3 61.
