Page 177 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
176 Autóápolás

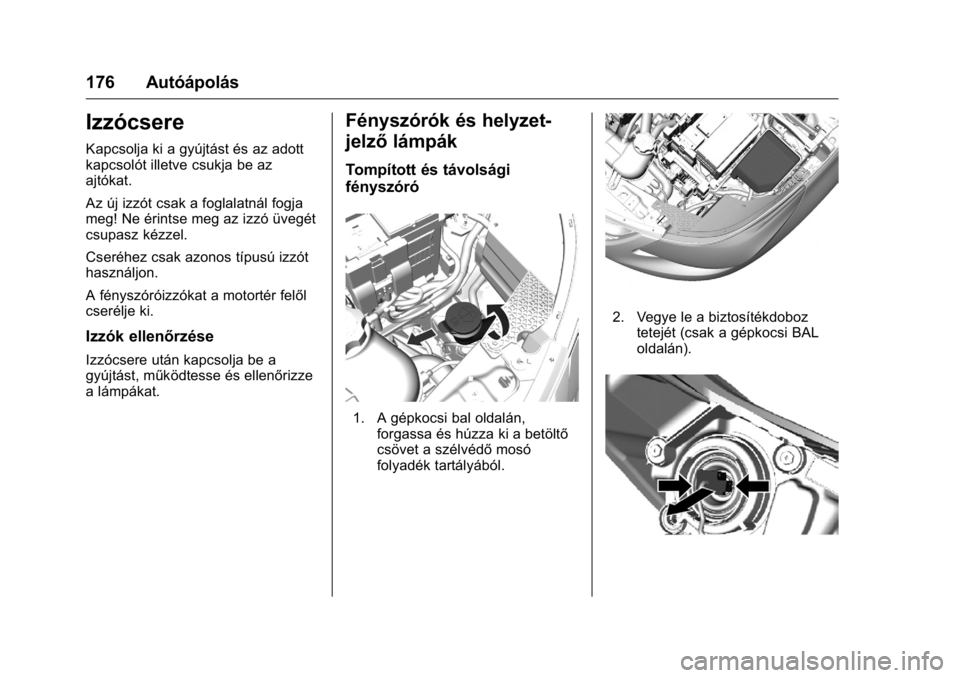

Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót illetve csukja be az
ajtókat.
Az új izzót csak a foglalatnál fogja
meg! Ne érintse meg az izzó üvegét
csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Izzók ellenőrzése
Izzócsere után kapcsolja be a
gyújtást, működtesse és ellenőrizze
a lámpákat.
Fényszórók és helyzet-
jelzőlámpák
Tompított és távolsági
fényszóró
1. A gépkocsi bal oldalán,
forgassa és húzza ki a betöltő
csövet a szélvédő mosó
folyadék tartályából.
2. Vegye le a biztosítékdoboz
tetejét (csak a gépkocsi BAL
oldalán).
Page 178 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 177

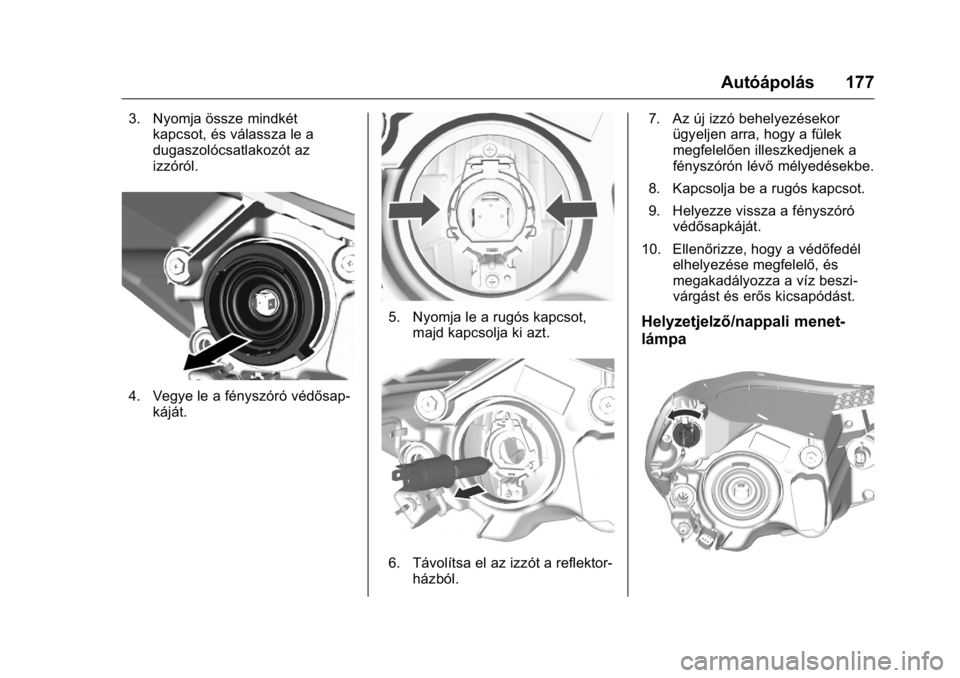

3. Nyomja össze mindkétkapcsot, és válassza le a
dugaszolócsatlakozót az
izzóról.
4. Vegye le a fényszóró védősap-
káját.
5. Nyomja le a rugós kapcsot,majd kapcsolja ki azt.
6. Távolítsa el az izzót a reflektor-házból. 7. Az új izzó behelyezésekor
ügyeljen arra, hogy a fülek
megfelelően illeszkedjenek a
fényszórón lévő mélyedésekbe.
8. Kapcsolja be a rugós kapcsot.
9. Helyezze vissza a fényszóró védősapkáját.
10. Ellenőrizze, hogy a védőfedél elhelyezése megfelelő, és
megakadályozza a víz beszi-
várgást és erős kicsapódást.
Helyzetjelző /nappali menet-
lámpa
Page 179 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
178 Autóápolás
1. Vegye le a biztosítékdoboztetejét (csak a gépkocsi BAL
oldalán).

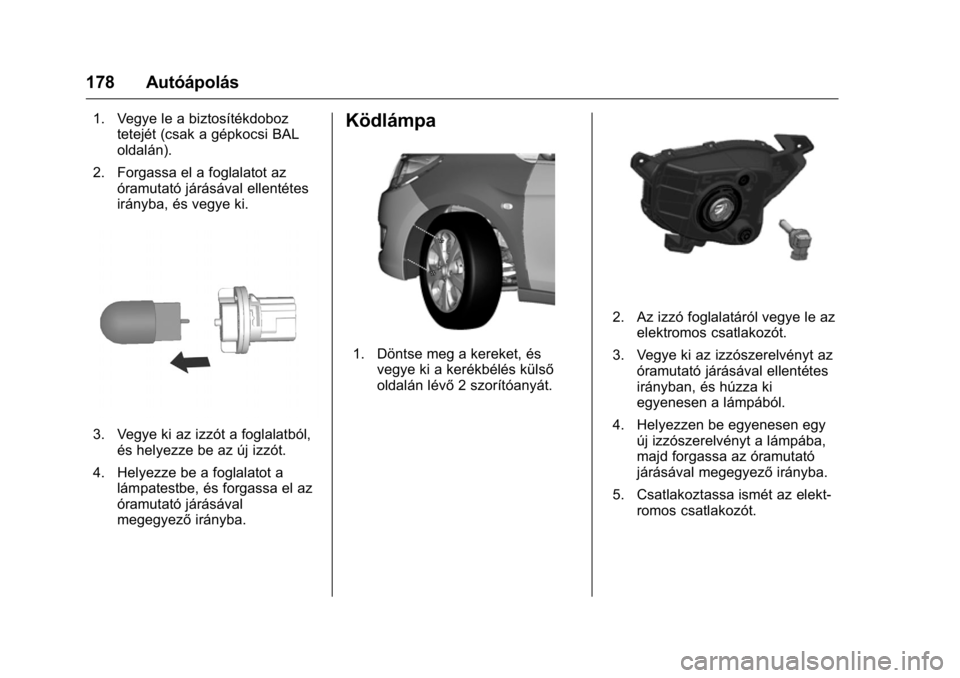

2. Forgassa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki.
3. Vegye ki az izzót a foglalatból,és helyezze be az új izzót.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyező irányba.
Ködlámpa
1. Döntse meg a kereket, és
vegye ki a kerékbélés külső
oldalán lévő 2 szorítóanyát.
2. Az izzó foglalatáról vegye le az
elektromos csatlakozót.
3. Vegye ki az izzószerelvényt az óramutató járásával ellentétes
irányban, és húzza ki
egyenesen a lámpából.
4. Helyezzen be egyenesen egy új izzószerelvényt a lámpába,
majd forgassa az óramutató
járásával megegyező irányba.
5. Csatlakoztassa ismét az elekt- romos csatlakozót.
Page 180 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 179

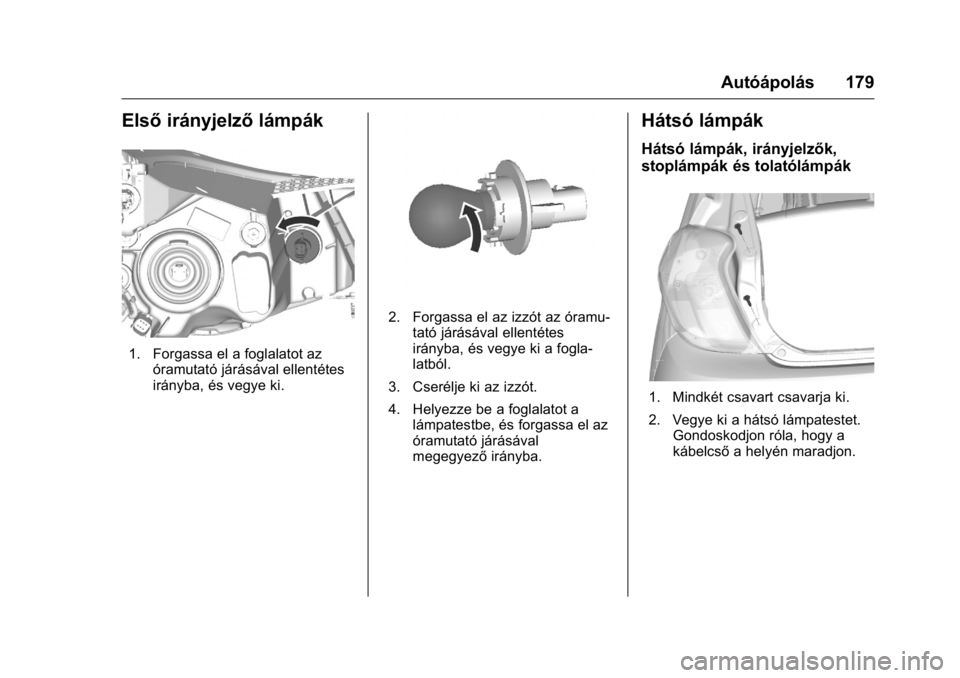

Elsőirányjelző lámpák
1. Forgassa el a foglalatot az
óramutató járásával ellentétes
irányba, és vegye ki.
2. Forgassa el az izzót az óramu-
tató járásával ellentétes
irányba, és vegye ki a fogla-
latból.
3. Cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyező irányba.
Hátsó lámpák
Hátsó lámpák, irányjelzők,
stoplámpák és tolatólámpák
1. Mindkét csavart csavarja ki.
2. Vegye ki a hátsó lámpatestet.
Gondoskodjon róla, hogy a
kábelcső a helyén maradjon.
Page 181 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
180 Autóápolás

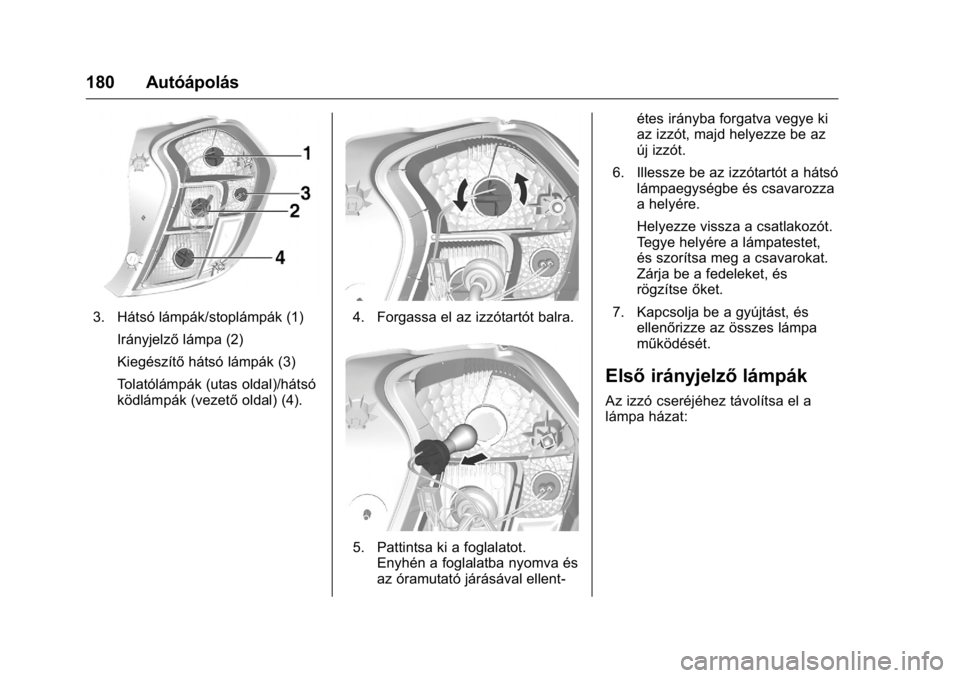

3. Hátsó lámpák/stoplámpák (1)Irányjelző lámpa (2)
Kiegészítő hátsó lámpák (3)
Tolatólámpák (utas oldal)/hátsó
ködlámpák (vezető oldal) (4).4. Forgassa el az izzótartót balra.
5. Pattintsa ki a foglalatot.
Enyhén a foglalatba nyomva és
az óramutató járásával ellent- étes irányba forgatva vegye ki
az izzót, majd helyezze be az
új izzót.
6. Illessze be az izzótartót a hátsó lámpaegységbe és csavarozza
a helyére.
Helyezze vissza a csatlakozót.
Tegye helyére a lámpatestet,
és szorítsa meg a csavarokat.
Zárja be a fedeleket, és
rögzítse őket.
7. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
Első irányjelző lámpák
Az izzó cseréjéhez távolítsa el a
lámpa házat:
Page 182 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 181

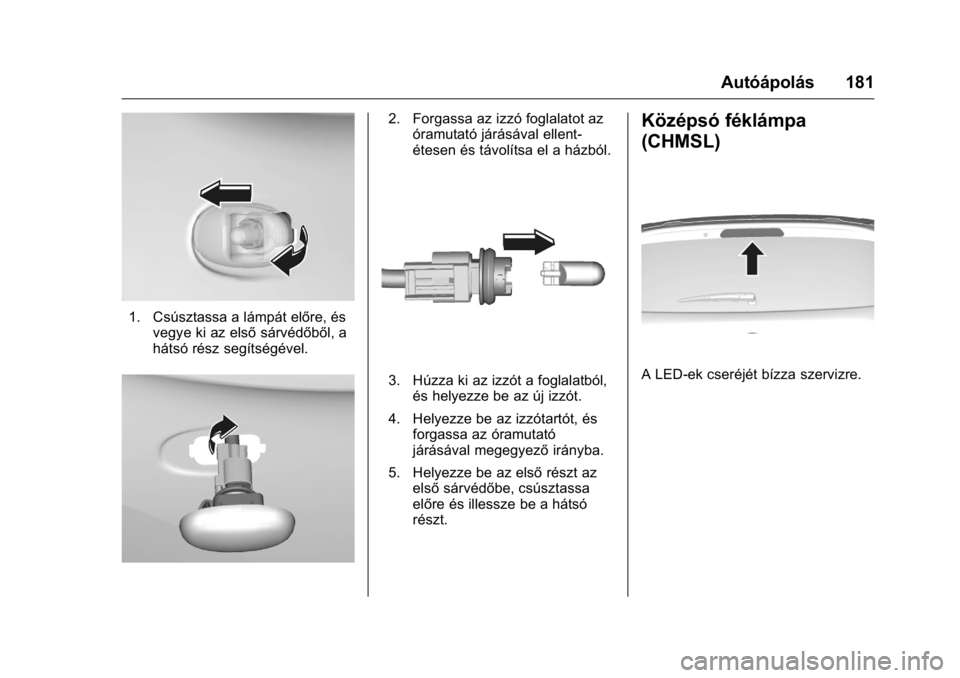

1. Csúsztassa a lámpát előre, ésvegye ki az első sárvédőből, a
hátsó rész segítségével.
2. Forgassa az izzó foglalatot az óramutató járásával ellent-
étesen és távolítsa el a házból.
3. Húzza ki az izzót a foglalatból,
és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató
járásával megegyező irányba.
5. Helyezze be az első részt az
első sárvédőbe, csúsztassa
előre és illessze be a hátsó
részt.
Középsó féklámpa
(CHMSL)
A LED-ek cseréjét bízza szervizre.
Page 183 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
182 Autóápolás
Rendszámtábla-világítás
1. Mindkét csavart csavarja ki.
2. Vegye ki a foglalatot a kábelhúzása nélkül.
Forgassa el balra az izzótartót
a leválasztásához.
3. Vegye ki az izzót a foglalatból és helyezze be az új izzót.
4. Helyezze vissza a foglalatot az izzóházba, és csavarja be az
óramutató járásával
megegyező irányba.
5. Helyezze vissza az izzóházat, és rögzítse a csavarokkal.
Belső lámpák
Ajtólámpák
1. Távolítsa el a lámpatestet a
lámpa másik oldalán kipattintva
egy lapos csavarhúzó segítsé-
gével. (Ügyeljen arra, hogy ne
karcolja meg.)
2. Vegye ki az izzót.
3. Tegyen be egy új izzót.
4. Szerelje vissza a lámpa egységet.
Csomagtér világítás
1. Csavarhúzóval emelje ki alámpatestet.
2. Vegye ki az izzót.
3. Helyezze be az új izzót.
4. Helyezze vissza a lámpatestet.
Műszerfal-világítás
Az izzócserét bízza a szervizre.
Page 184 of 235
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Autóápolás 183
Elektromos rendszer
Biztosítékok
Az új biztosítékon lévőadatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal. Három
biztosítékdoboz található a gépko-
csiban:
. A motortér bal első részében
. Balkormányos járművekben az
utastérben a tárolórekesz
mögött, illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött
. A csomagtér bal oldalában lévő
fedél mögött
Biztosíték cseréje előtt kapcsolja ki
a vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje
ki a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több bizto-
síték is véd. Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdo-
bozban.
